単管パイプの移動作業台　LABO(ラボ）継手金具ショップ tankan.tv

2018.04.23 / 最終更新日：2022.01.20

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ちょっと覗いてみてください↓↓

単管パイプlabo（ラボ）工作画像

単管パイプdiy工作　Google画像へリンク

こんな所にこんな金具単管 LABO(ラボ)金具

材質：ダクタイル　表面処理：溶融亜鉛メッキ仕上げ　止めビス：Ｍ10ホーローセットビス（SUS) 止め工具：対辺5ｍｍ六角レンチ　※一部例外あり

＜注意＞
ご提供頂いた写真の、金具の種類と数量を算出した参考資料になります。
ご購入の際は、金具の種類・数量はお客様ご自身でご検討、ご確認をお願い致します。
※ご質問・お問い合わせがございましたら、こちらのお問い合わせフォームよりお願い致します。

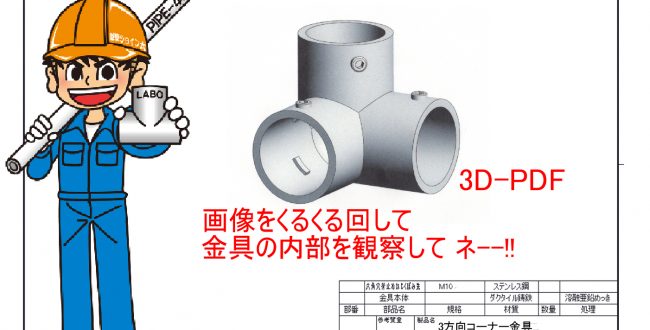

A-3Y 3方向コーナー金具　3D-PDF 継手金具の中まで見えます

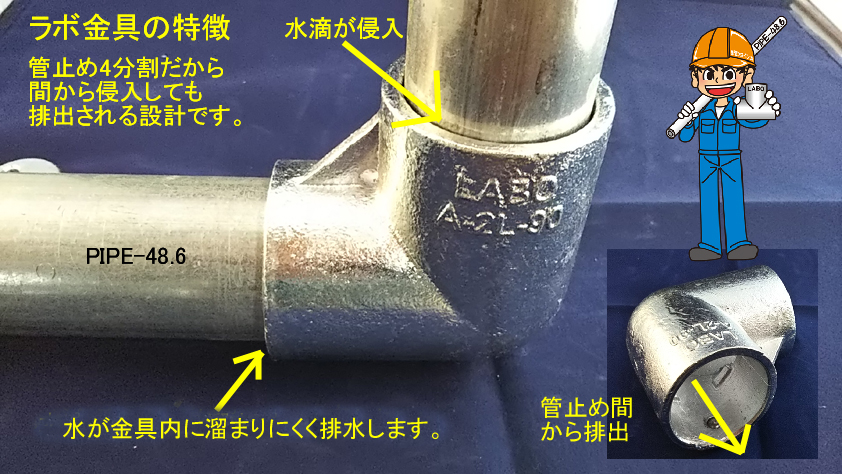

LABO(ラボ）金具の全に4分割管止めを採用しており、水滴が金具内に溜まりにくい設計となっております。

B-2T　3方向1箇所貫通　3D-PDF　継手金具の中まで見えます

E-1C-100　I 型キャスター（耐荷重50kg)　3D-PDF　継手金具の中まで見えます

LABO金具と単管DIY工作類

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ！！！・・単管工作の豆知識

単管パイプ DIY 研究所発信

注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

チャート紙PDFをダウンロードして工作を楽々設計（金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう）

『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

錆に強いLABO(ラボ）金具の表面処理（めっき）について。
LABO（ラボ）継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。

LABO(ラボ）金具の止めビスとは・・ここが違う

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

LABO(ラボ）金具は水滴が溜り難い・・・ここが違う　（管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）

単管パイプ端末専用（ゴム・安全・保護）キャップ）とは

ほぼ錆びないと言われているザムキャップ(K-1C)

LABO(ラボ）金具類でこんな物もできます。

LABO（ラボ）キャスター工作物、こんな物が出来ます。

単管パイプ専用吊バンド(J-TB)使用例

基礎ブロックとは建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

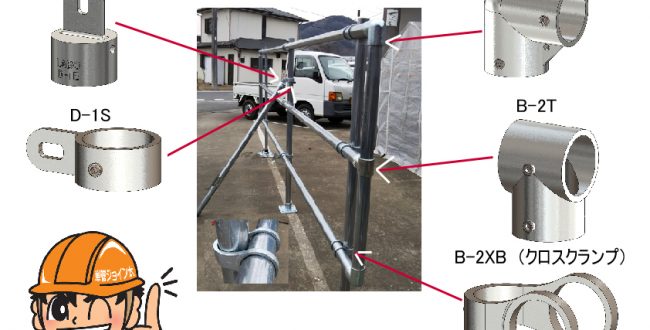

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

注意：単管パイプ小屋を建てる際には、確認のお勧め。

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

場所に合わせた自転車置き場

※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z)）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

LABO金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両サドルベース）・D-1SB(片サドルベース）・D-1ＬB(コーナーサドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛メッキ（異種金属接触腐食と犠牲防触作用）

LABO金具は溶融亜鉛メッキ仕上です。

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。鉄は価格が安く、機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛メッキ仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答：単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層だから金具も同じ溶融亜鉛のLABO金具です。

注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い（電気メッキと溶融亜鉛メッキ）で金具から侵食パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？

＊単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）。

＊たわみとは、元に戻れる曲がり。

＊永久変形(曲がり）とは、曲がったまま元に戻らない。

単管パイプのうんちく　『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーは3社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
