自分で作る、場所に合わせた自転車置き場・・・・・自転車ガレージのDIYをお考えなら、ぜひ単管パイプとLABO金具での製作をオススメいたします。 単管パイプなら傷みが少なく、丈夫で長持ちな自転車ガレージが出来上がります。tankan.tv

お買い物は、下記画像リンクから入れます



ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。 (アイソメ図用紙  A4- PDF)

単管工作金具の予算、多くの工作物の使用金具が解る Google画像へリンク

アイソメ画像から立体画像を描くを、Google 画像で見る

自分で作る、場所に合わせた自転車置き場

屋根工事 サドル【J-1S】をパイプにSPF材の横桟を取り付け(亜鉛メッキ鋼板サドル)

単管パイプ小屋の屋根作り、横桟(SPF材38×89×3600)に波板を張るタイプ

単管パイプ自転車置き場に使用できる。 LABO(ラボ)金具

A-2L-90×4個・B-2X×6個・B-3K×4個・B-2T×4個・K-1C×6個・F-15-1B×4個・J-1S×109個 合計137個
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

基礎部の選択部品と市販基礎ブロック類(基礎ブロックは弊社でのお取り扱いはございません)

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

パイプと木材の直付け接続金具 サドル【J-1S】

パイプが金具の肉厚分5mm浮くサドル 両側サドルベース金具【D-1WB】片側サドルベース金具【D-1SB】コーナー用サドルベース金具【D-1LB】

パイプに直付けサドル サドル【J-1S】(バシッとツライチ)

「組み立て参考図」のページで、更に細かい画像で組立方法もご紹介しています!

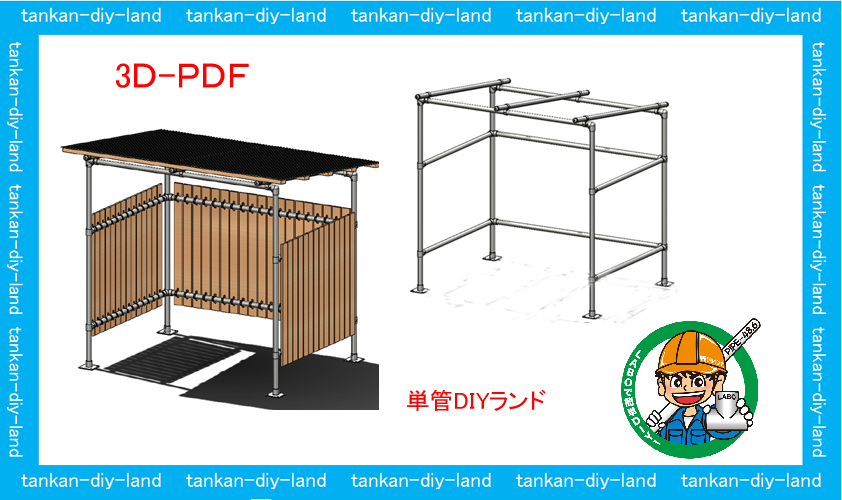

3D-PDF (くるくるまわして裏側も見える)※環境やPCの設定によっては見られない場合もございます

単管パイプと木材のDIY工作に便利な、(SPF材とは、ホームセンタ-様等で一般的に販売されている木材です

市販品、屋根用波板と棟板(弊社でのお取り扱いはございません)

波板取付金具 市販品イロイロ選択出来ます(弊社でのお取り扱いはございません)



***LABO金具でこんなものも作れます・LABO金具にはこんな製品もあります***

窓も簡単アルミサッシはめ込み
片側取付金具【D-1Z】を使用して木ネジで木材(SPF材)を固定

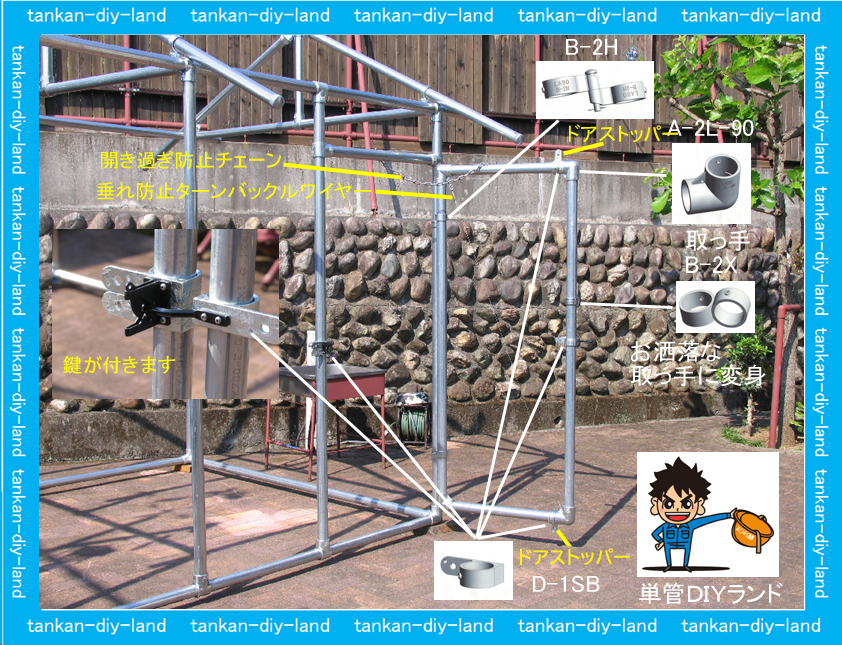

単管パイプ切妻小屋の(ドア・トビラ)作りの使用金具類
注意:垂れ防止のターンバックルと開き止めのチェーンやドアストッパーが必要です

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

単管パイプキャップのZAN(ザム)鋼板とは(ほぼ錆びないと言われる画期的な鉄板)単管パイプとほぼ同じ材質です。
キャップ【K-1C】

ちょっと暖かい保護キャップ使用の柵(クロロプレンゴム)は耐候性がある為に想像以上に長持ちしますよ・・・

LABO protection cap 保護キャップ【K-1C(CR)】  とは保護キャップ

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

単管パイプ専用 吊りバンド【J-TB】使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

便利な角根ボルトも取り扱い販売しております。

LABO(ラボ)金具同志の接続に便利な角根ボルト 鉄角根丸頭ボルト【M10-25-N】

※皿ばね付ナットのセット品、鉄角根丸頭ボルトB【M10-25-KS】もございます

ウエスタンラッチ ウエスタンラッチの詳細は カインズホーム リンク

ドリルビスとは、薄い鉄板に穴を空けながらネジで締め込み止めるビスです。

金具取付にはドリルで下穴3.8mm貫通してドリルビスM4-16mmでネジを切りながら締め付け固定する。

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・・単管工作の豆知識

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。
!!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ DIY 研究所 発信

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙
LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上げ

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)
単管パイプ工作の柱の基礎と横端末や枠の取り付けの選択

基礎ブロックとは  建築資材店様や、ホームセンター様等で市販製品です。(沓石とも言うそうです)
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

束と垂木が独立タイプの小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

単管パイプ小屋 軒タイプ

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

単管パイプ小屋 テントタイプ

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

短観パイプテントタイプ小屋 開口出入り口二重パイプ強化

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

注意:単管パイプ小屋建てる際には、確認のお勧め

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

LABO(ラボ)金具はなぜ木材との接続が楽なのか???単管名人解説動画・・・(バシツとツライチ)

LABO(ラボ)金具 表面処理:溶融亜鉛めっき仕上げ (パイプ止まり金具と貫通金具)

ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

LABO(ラボ)金具ではこんな物も出来ます

単管パイプキャスター付き工作物

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド・機器取付コ-ナ-金具。
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

スーパーダイマ鋼板とは(ほぼ錆びないと言われる画期的な鉄板)

単管パイプ目隠し板塀『自由柱(背柱)タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

錆に強いLABO(ラボ)金具の表面処理(めっき)について。

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。公的機関等では野外での工作物、橋・鉄塔・陸橋・電柱・信号器柱・電波塔・等の鉄部材料の本体や金具類の表面処理を溶融亜鉛めっき仕上げでないと殆んど採用されいません。

LABO金具はFCD鋳鉄(チュウテツ)の素材だから錆づらい なぜ鋳鉄は鋼に比べ、錆が進行しにくいのでしょうか。

LABO(ラボ)金具はなぜ強いのか

LABO(ラボ)金具の止めビスとは・・ここが違う

ラボ金具を止めるネジは小さい様に見えますが、M-10ボルトで締めているのと同じです。15Nmで引き抜き強度は約610kg

LABO(ラボ )金具類

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質
単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質
単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
