強風シャッター過去3度の被害、単管パイプDIY工作で安全対策 tankan.tv

台風の季節がやって来た『備えあれば憂いなし』とは、普段から準備をしておけば、いざというとき何も心配がないということ。『DIYで出来る安全対策』

お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。

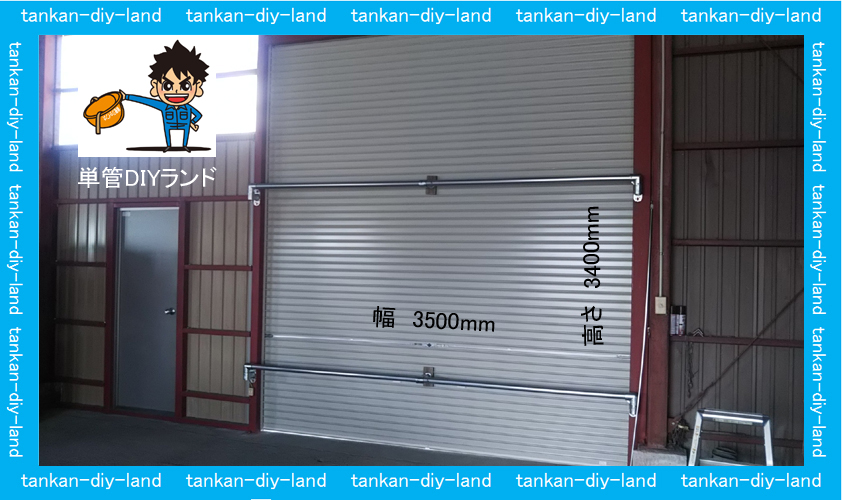

シャッター縦3400mm✖横3500mmの内側『二段単管パイプ』強風対策(過去3度の強風被害経験の倉庫)

№ 327620210720

単管工作名人ブログ Google画像へリンク ここをクリック

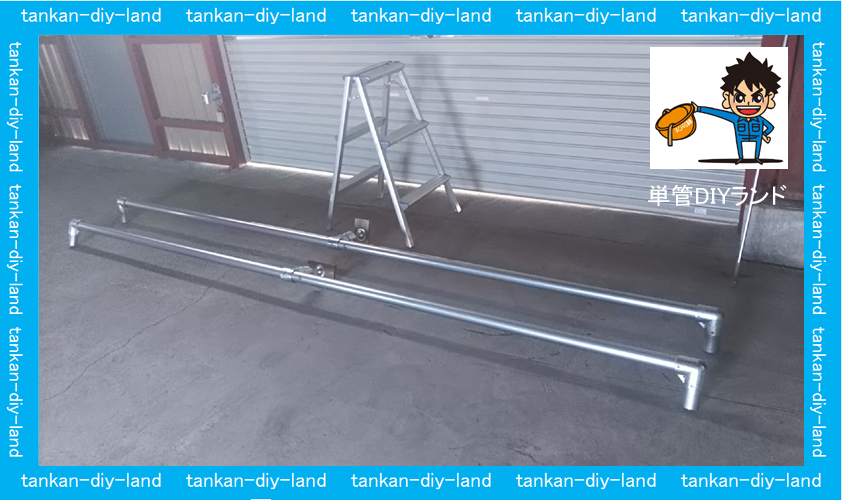

使用LABO(ラボ)金具)『強風、台風等の注意報が出たら取り付ける』

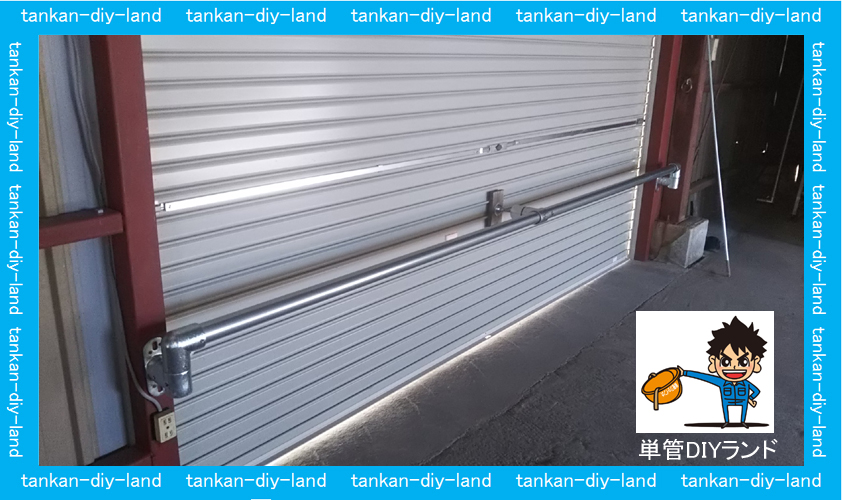

下段セット風景 『強風、台風等の注意報が出たら取り付ける』

端部は上部からはめ込みタイプ、中央部は水平調整金具でシャッタ部を軽く押さえて風圧を止める。

中央部は水平調整金具でシャッタ部を軽く押さえて風圧を止める。『強風、台風等の注意報が出たら取り付ける』

台風の季節がやって来た『備えあれば憂いなし』

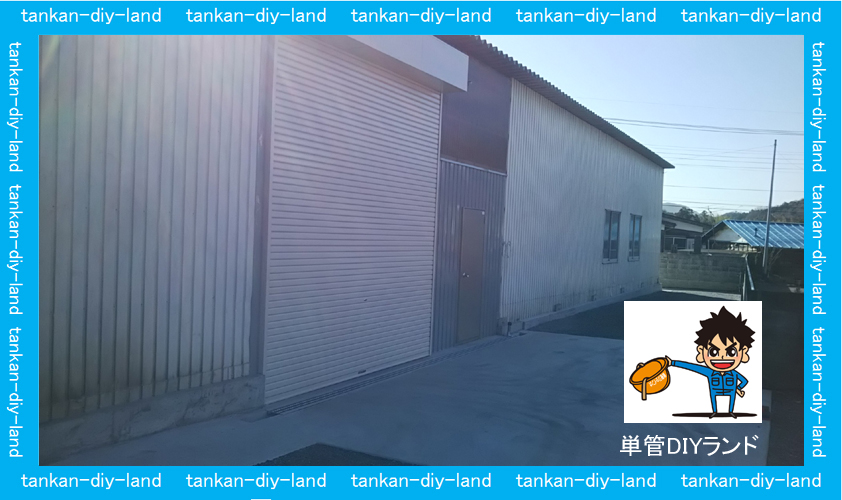

シャッター外観倉庫 強風地域で縦3400mm✖横3500mm大きさ、強風対策前に(過去3度の強風被害経験の倉庫)

皆様のシャッター被害写真例

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

単管パイプキャップのZAN(ザム)鋼板とは(ほぼ錆びないと言われる画期的な鉄板)単管パイプとほぼ同じ材質です。

ちょっと暖かい保護キャップ使用の柵(クロロプレンゴム)は耐候性がある為に想像以上に長持ちしますよ・・・

LABO protection cap K-1C(CR)  とは保護キャップ

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

設置場所に合った基礎金具や基礎ブロックを選択してください。

単管パイプ専用吊バンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

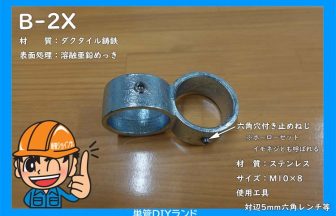

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

便利な角根ボルトも取り扱い販売しております。

LABO(ラボ)金具同志の接続に便利な角根ボルト(根角)丸頭タイプ(M10-25-N)

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプの多目的小屋

場所に合わせた自転車置き場

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

ウエスタンラッチ ウエスタンラッチの詳細は カインズホーム リンク

ドリルビスとは、薄い鉄板に穴を空けながらネジで締め込み止めるビスです。

金具取付にはドリルで下穴3.8mm貫通してドリルビスM4-16mmでネジを切りながら締め付け固定する。

を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと木材の直付け接続金具(J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、SPF材とは(ツーバイーフォー木材)

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

DIYパイプ工作は、出来る限りパイプの加工は避ける、パイプ本来の物性値の変化により強度の低下を回避して安全第一を優先する。

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・

LABO金具と単管DIY工作類

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
