単管工作は、あなたのアイディアで、使用方法も、形も、サイズも自由自在！！！
単管DIYランド ♫ テーマソング ♫ ( ^)o(^ )・・・・ タイトル『題名』：1週間(a whole week)
歌詞： ♬ 月曜日 考える 今度は なに作ろう♪ 火曜日 図面描く 金具は いくつ必要かな 水曜日 仕事が忙しくて 木曜 あ、そうだ！ 注文しなくちゃ♪ 単管DIYランド待ちきれない 今週も頑張った！このために 単管DIYランド 早く届けてね♪ すごいの作っちゃうよ！腕が鳴るぜ・・・♬
ＬＡＢＯで簡単ＤＩＹ！ 自由に単管工作を楽しんでください(*^▽^*)
真似したくなる単管金具 Google画像へリンク ここをクリック
注意＞
ご提供頂いた写真のイメージ図を作成し、金具の種類と数量を算出した参考資料になります。
ご購入の際は、金具の種類・数量はお客様ご自身でご検討、ご確認をお願い致します。
※ご質問・お問い合わせがございましたら、こちらのお問い合わせホームよりお願い致します。
単管パイプトレンドカウンターに使用のできる LABO(ラボ) 金具 № 2074220210725

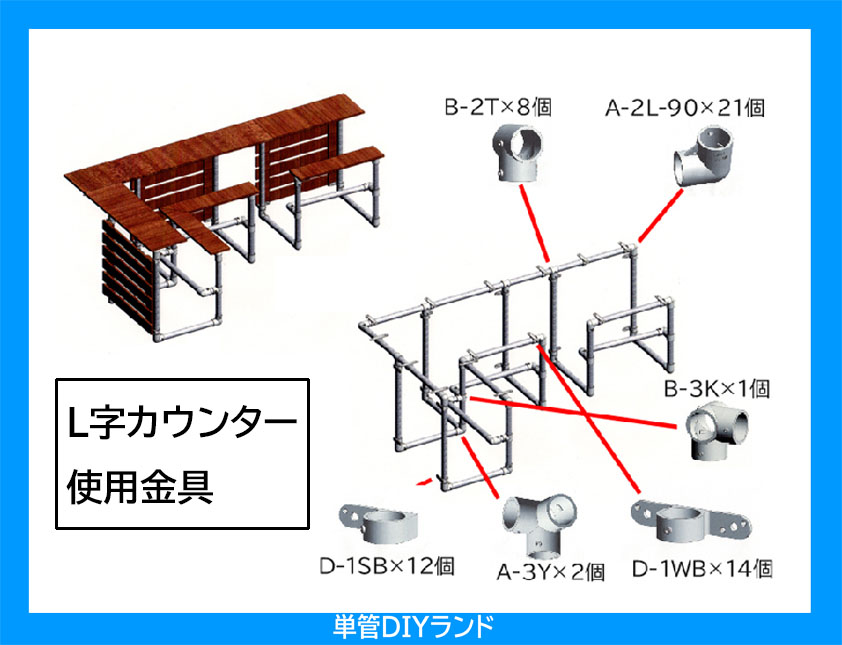

トレンドカウンターの骨組と完成

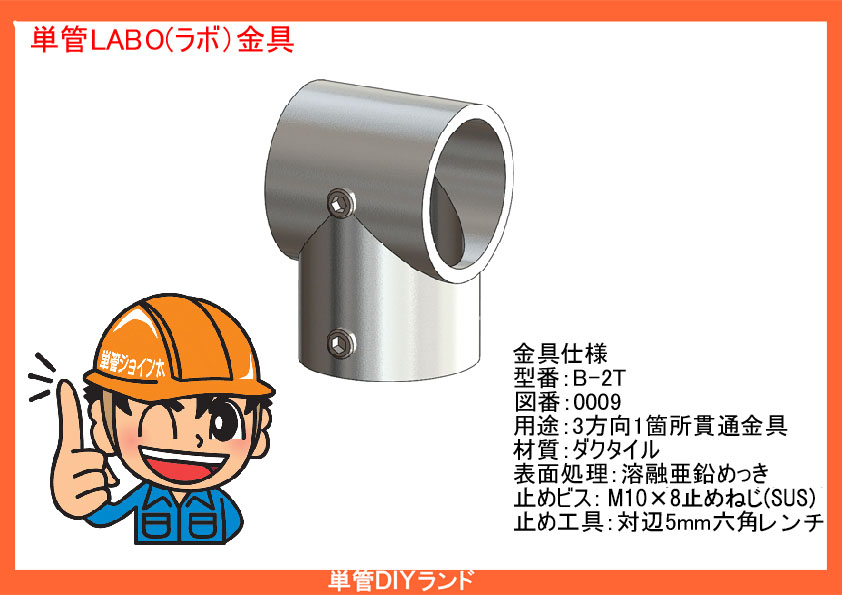

B-2T 3方向1箇所貫通金具 金具の中まで見られる 3D-PDF
外径φ48.6mm単管パイプ専用金具 LABO(B-2T）ジョイント

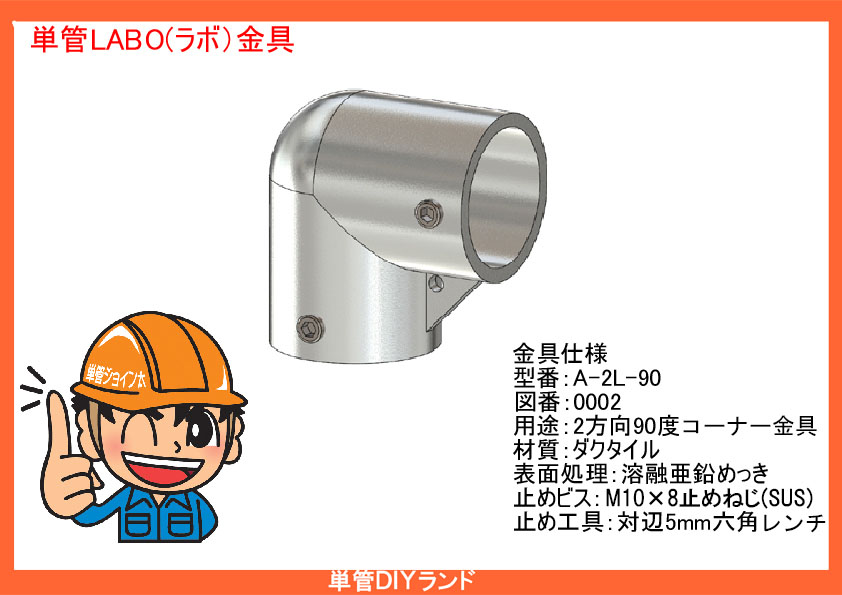

A-2L-90 2方向90度金具 金具の中まで見られる 3D-PDF
外径φ48.6mm単管パイプ専用金具 LABO(A-2L-90）ジョイント

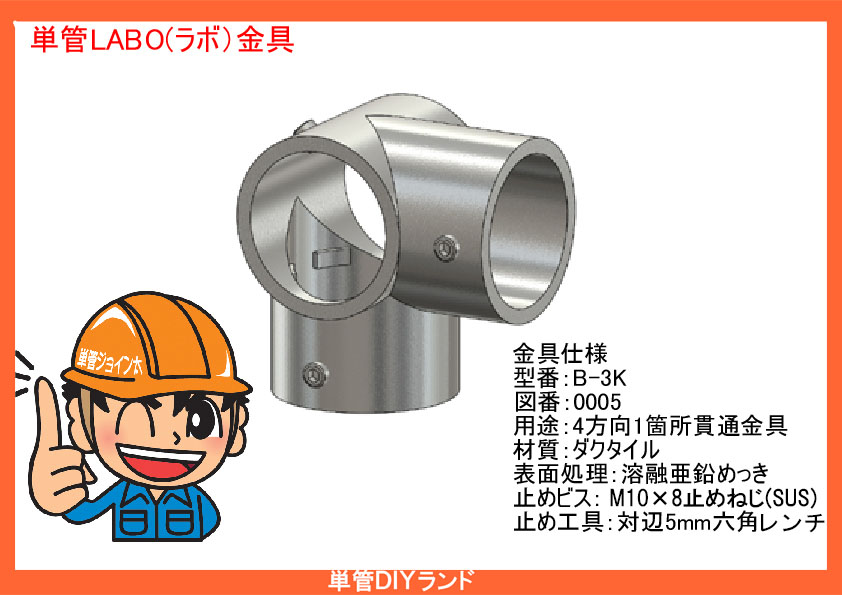

B-3Ｋ 4方向1箇所貫通金具 金具の中まで見られる 3D-PDF
外径φ48.6mm単管パイプ専用金具 LABO(B-3K）ジョイント

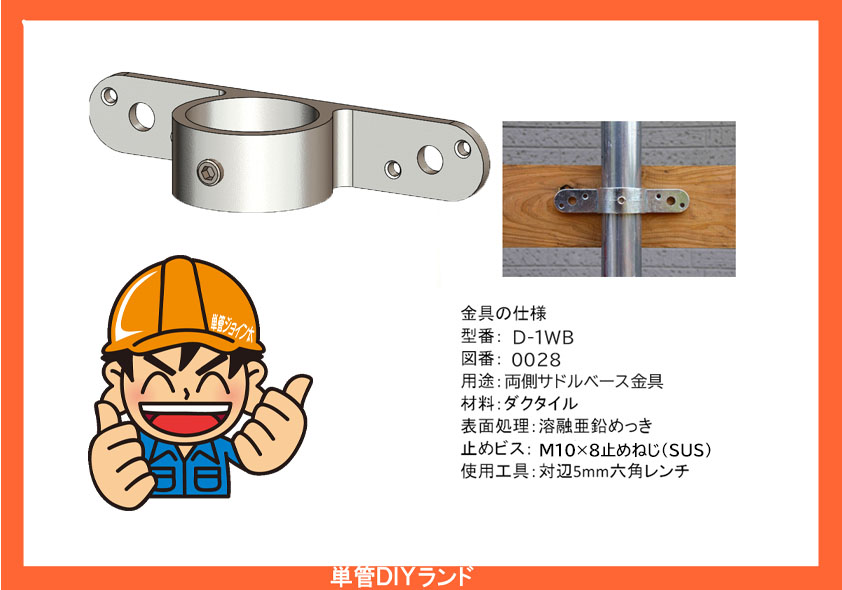

D-1WB 両側サドルベース金具 金具の中まで見られる 3D-PDF
外径φ48.6mm単管パイプ専用金具 LABO(D-1WB）ジョイント
A-3Y 3方向コーナー金具 金具の中まで見られる 3D-PDF
外径φ48.6mm単管パイプ専用金具 LABO(A-3Y）ジョイント
D-1SB 片側サドルベース金具 金具の中まで見られる 3D-PDF
外径φ48.6mm単管パイプ専用金具 LABO(D-1SB）ジョイント

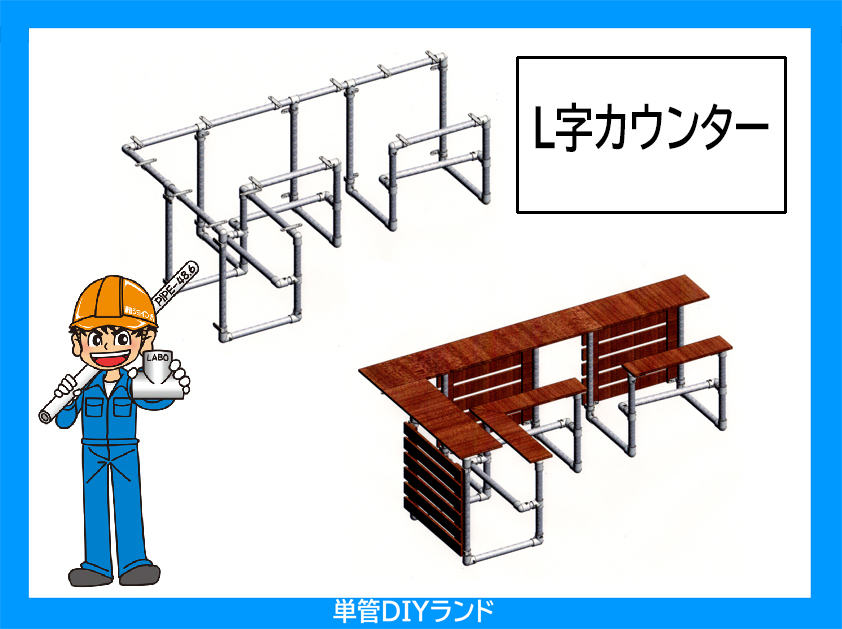

トレンドカウンター 拡大や、下側、裏側、横も見られる単管パイプ骨組タイプ 3Ｄ-ＲＤＦ
トレンドカウンターの骨組と完成
その他 ｢ テーブル ｣ の記事もご覧ください。
自称、単管パイプDIY工作のアドバイザー 単管ジョイン太君です宜しく！！
↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓
ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識
単管パイプ DIY 研究所 発信
注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。
チャート紙PDFをダウンロードして工作を楽々設計（金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう）
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙
錆に強いLABO(ラボ）金具の表面処理（めっき）について。
LABO（ラボ）継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。
LABO(ラボ）金具の止めビスとは・・ここが違う
LABO(ラボ）金具は水滴が溜り難い・・・ここが違う （管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）
単管パイプ端末専用（ゴム・安全・保護）キャップ）とは
LABO(ラボ）金具類でこんな物もできます。
単管パイプの多目的小屋
LABO（ラボ）キャスター工作物、こんな物が出来ます。
単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具（H-2T) 軒桁と垂木の接続金具(Ｈ-3K）
小屋の『束の位置の違い』と使用出来るかなぐの種類↓
切妻タイプ屋根には2種類の作り方があります。
単管パイプ専用吊バンド(J-TB)使用例
基礎ブロックとは 建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）
サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒
注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。 ！！！取り付けビスの締め忘れにも注意必要です！！！
単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）。
＊ たわみとは、元に戻れる曲がり。
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない。
単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』
現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーは3社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』
数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）
実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。
簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
LABO(ラボ）金具の止めビスとは・・ここが違う (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用） 1金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg
締め付け強度（トルク）と引き抜き強度への変化
単管パイプとLABO『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
