【LABO金具紹介】 3方向1箇所貫通金具 B-2T 寸法計算 単管パイプ 外径φ48.6mm 専用

3方向1箇所貫通金具 B‐2T

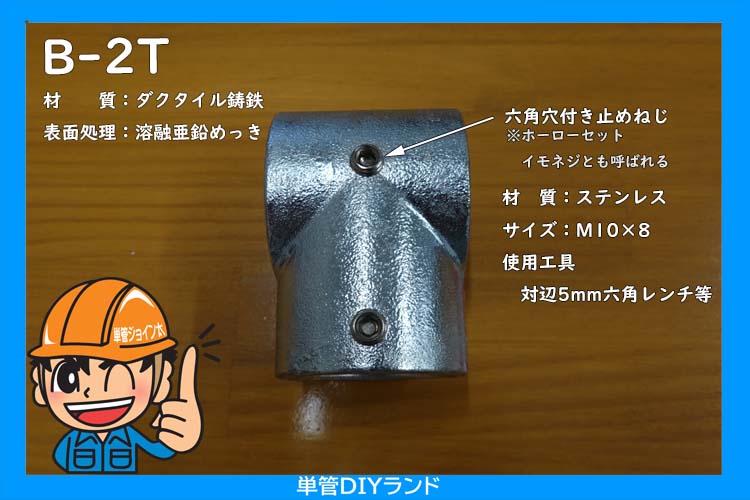

材質:ダクタイル鋳鉄

表面処理:溶融亜鉛めっき

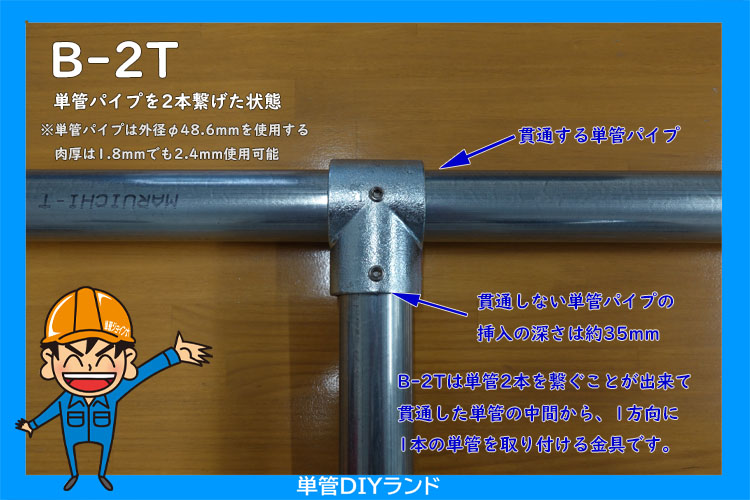

貫通した単管パイプの中間部から、1本のパイプを取り付ける金具です。

使用する単管パイプは外径がφ48.6mmのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

貫通しない単管パイプの挿入の深さは約35mm





製作するときの単管パイプの寸法の計算

B-2Tの外径を1000mmにしたい場合の計算方法

B-2Tの外径は約90mmで単管パイプの挿入量は約35mmになっているので

製作品の外径から単管パイプまでの寸法は約55mmになります

下の図のように両側にB-2Tを取り付けた場合は

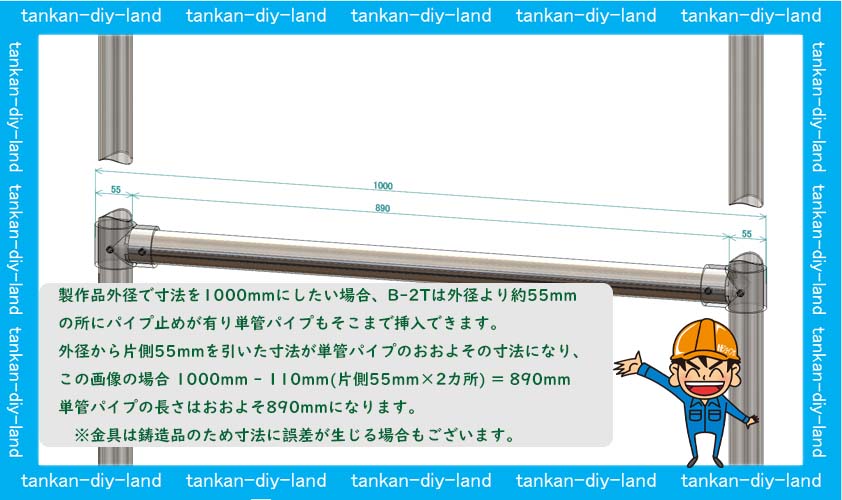

製作品外径1000mm – (55mm × 2カ所) = 890mm

単管パイプの長さを890mmにすれば製作品の外径が約1000mmになります

計算図



※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2021年9月7日時点となります。



製品の図面は各製品ショッピングページにございます。
