単管 金具 通販 サイト 扉(ドア)の製作に役立つ参考資料 LABO(ラボ) ジョイント tankan.tv

LABO金具を使って出来る、あんなものやこんなもの!! ちょっと覗いてみてください↓↓

単管パイプlabo(ラボ)工作画像

単管パイプdiy工作 Google画像へリンク

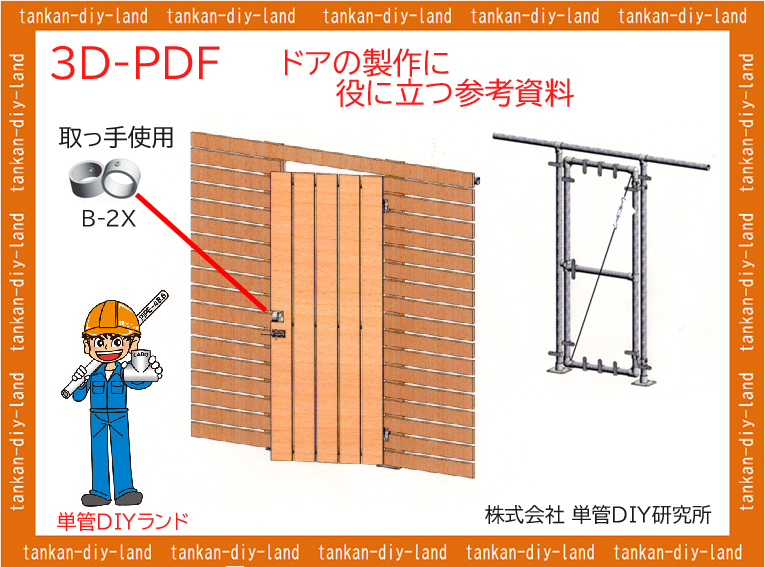

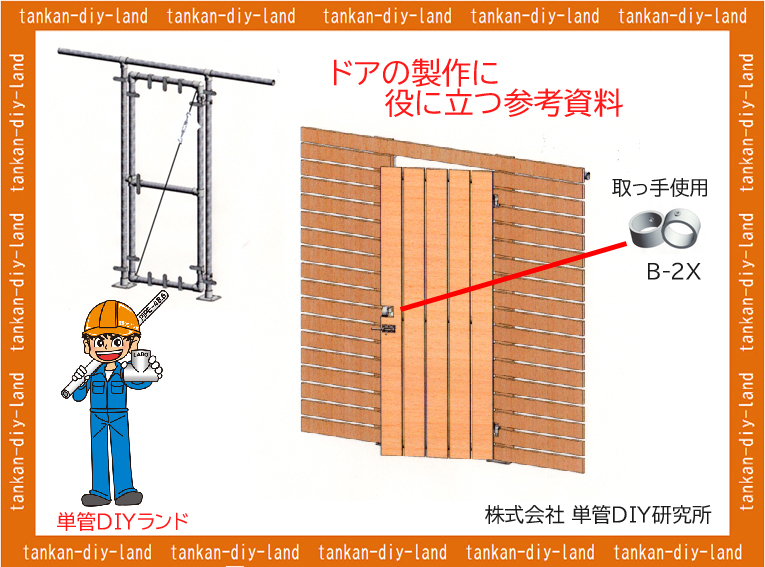

小屋や納屋を手作りした際の、ドアの製作時にお役立てください!

LABO金具を使えば、ドアも簡単にスッキリ出来上がります☆

№ 25520201105

D-1SB  片側サドルベース 金具の中まで見られる 3D-PDF

B-2T  3方向1箇所貫通金具  金具の中まで見られる 3D-PDF

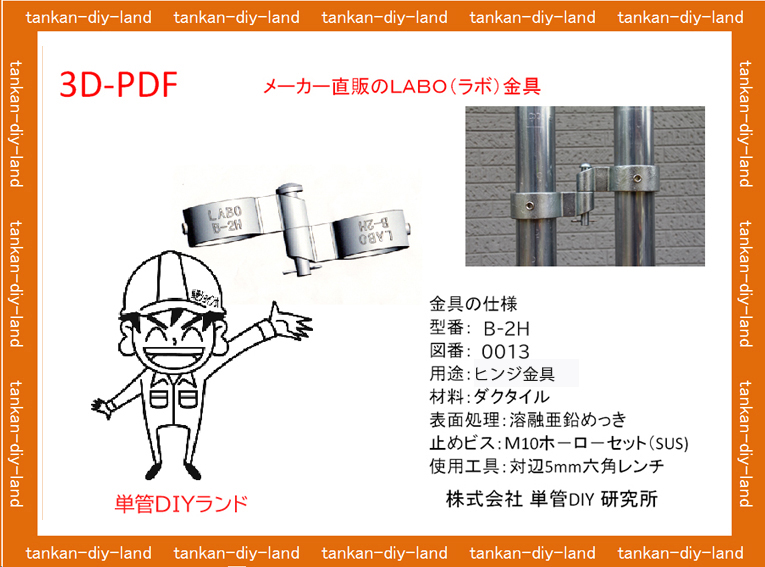

B-2H  蝶番・ヒンジ金具  金具の中まで見られる 3D-PDF

F-15-1B 角型ベース金具  金具の中まで見られる 3D-PDF

A-2L-90  2方向90度金具  金具の中まで見られる 3D-PDF

D-1WB  両側サドルベース金具 金具の中まで見られる 3D-PDF

B–2X 直交金具 金具の中まで見られる 3D-PDF

今回は、ドア(扉)の取ってにも使用できます。

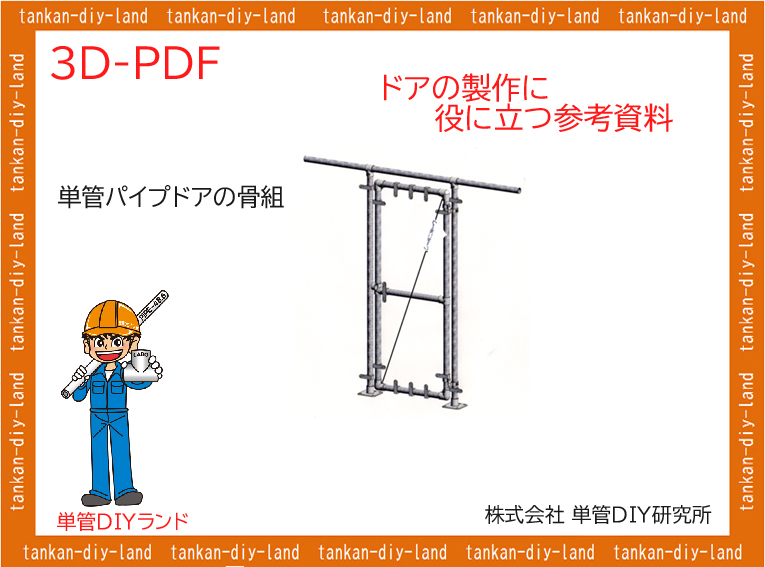

ドア部の単管パイプ骨組 くるくる回して何処でも見られる 3D-PDF

+ー+-+-+ー+ー+-+-+ー+ー+-+-+

さぁ、単管DIY工作! まずは単管パイプの切断からです!!

電動の高速カッターが無くても、手回しの手動カッターで 単管パイプのカットは簡単です。

以下、説明ページと動画でご紹介します★

「高速カッター が無くても、自分で単管パイプ切断が出来る」 手動カッターでの切断説明ページはこちらから

+ー+-+-+ー+ー+-+-+ー+ー+-+-+ー+ー+-+-+ー+ー+-+-+

手動カッターの使用方法を動画でご紹介します。

電動の高速カッター・万力を使用せずに、手回しの手動カッターと4方向1箇所貫通金具(B-3X)を使用してパイプカットしました!!

2種類のパイプカッター、どちらがカットしやすいか?比較もしてみました。

結果、テコの原理で腕の長いカッターの方が力がかからず、楽にカットできました。

+ー+-+-+ー+ー+-+-+ー+ー+-+-+



単管パイプ専用LABO(ラボ)金具・継手・ジョイント・クランプ

↓ 2018.6.16現在 取り扱い製品です!

単管パイプDIY工作のアドバイザーキャラクターの単管ジョイン太17タイプです。

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

チャート紙PDFをダウンロードして工作を楽々設計(金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう)

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

錆に強いLABO(ラボ)金具の表面処理(めっき)について。

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。

LABO(ラボ)金具の止めビスとは・・ここが違う

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

単管パイプ端末専用(ゴム・安全・保護)キャップ)とは

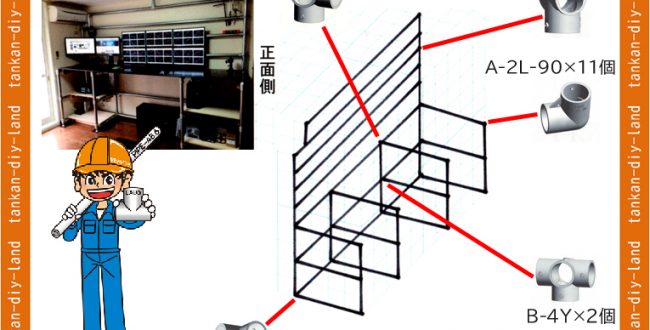

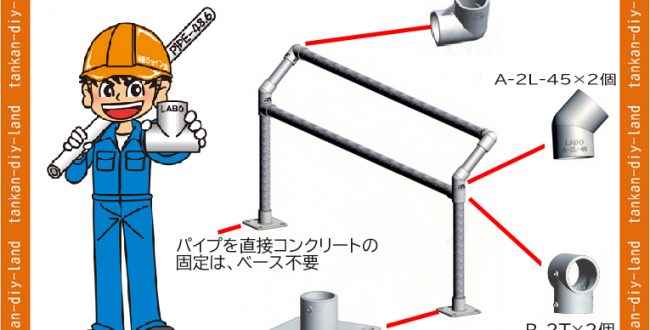

LABO(ラボ)金具類でこんな物もできます。

LABO(ラボ)キャスター工作物、こんな物が出来ます。

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

単管パイプ専用吊バンド(J-TB)使用例

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

日本のほぼ真ん中ってどこなの、主張したがるワケがスゲー ジョイン太くん

単管ジョイン太くん

日本のほぼ真ん中4連発 ↓

円を描くと ほぼ真ん中 あたりです!!『信じるか信じないかは、貴方次第です』単管DIYランドの発信地

日本のほぼ真ん中、単管DIYランド発信地

日本のほぼ真ん中『ときがわ町』へアクセスポイント

ここより日本のほぼ真ん中『Tきがわ町』

残り約4km日本のほぼ真ん中『ときがわ町』到着です。
