四面ベンチ製作記録 № 616202010721

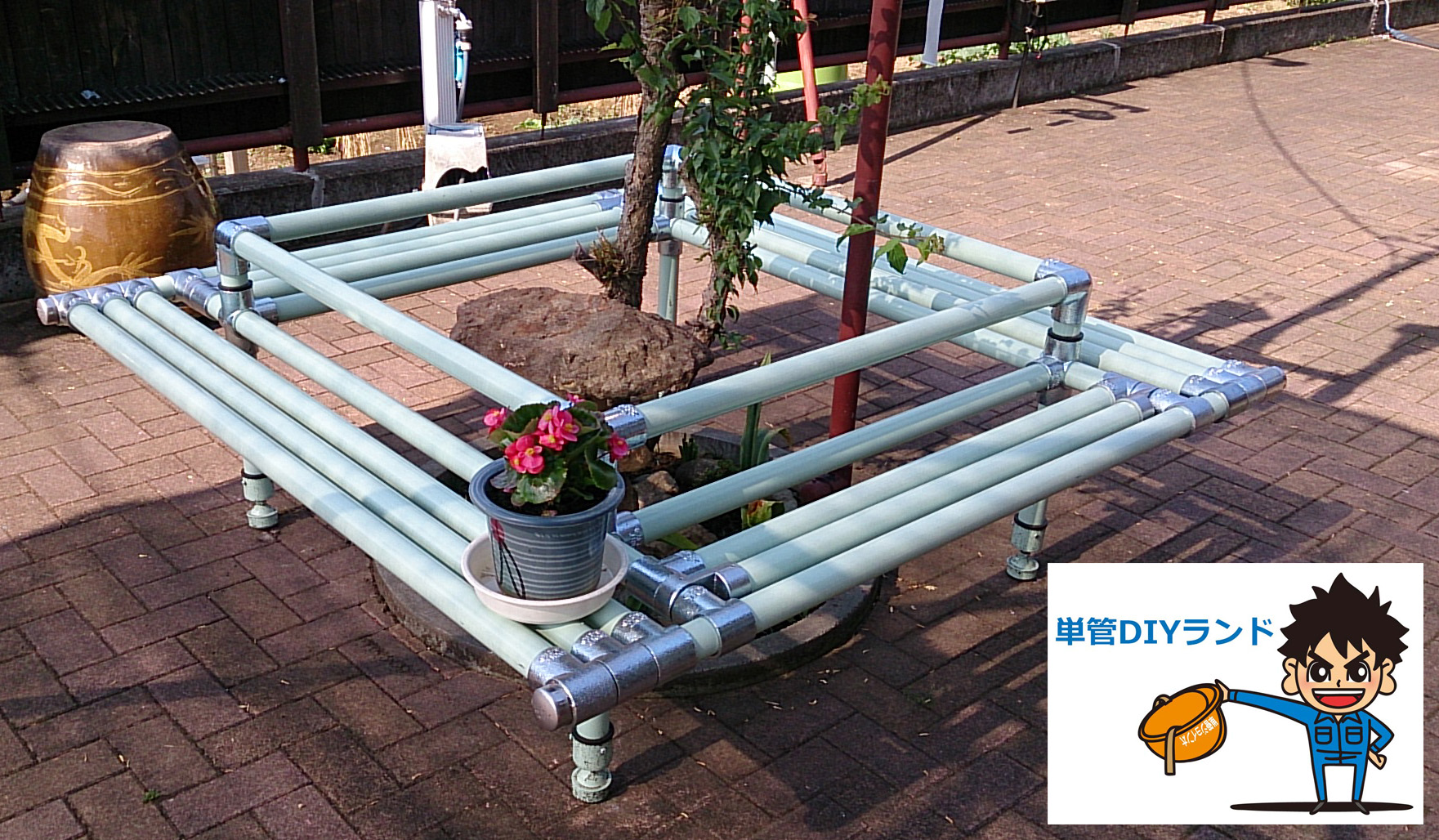

完成

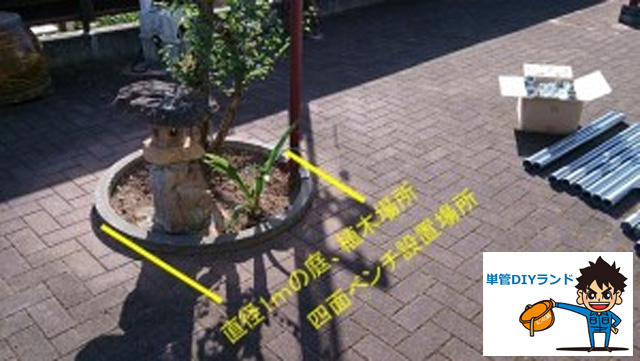

設置場所 庭の紅梅の四面に設置予定

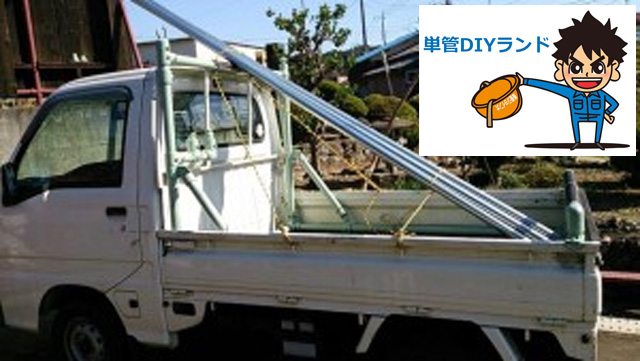

ホームセンターで単管パイプを切断ロスをみて48.6×1.8×4000×8本購入

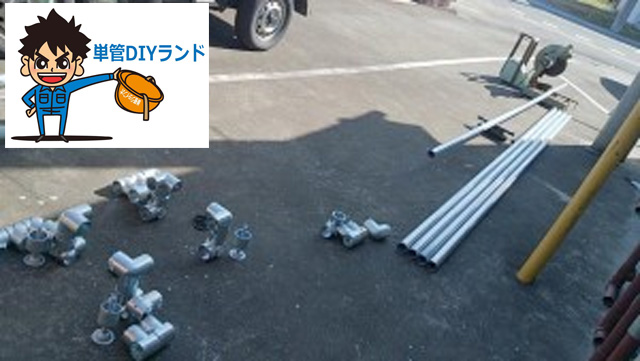

パイプ切断 金具を確認

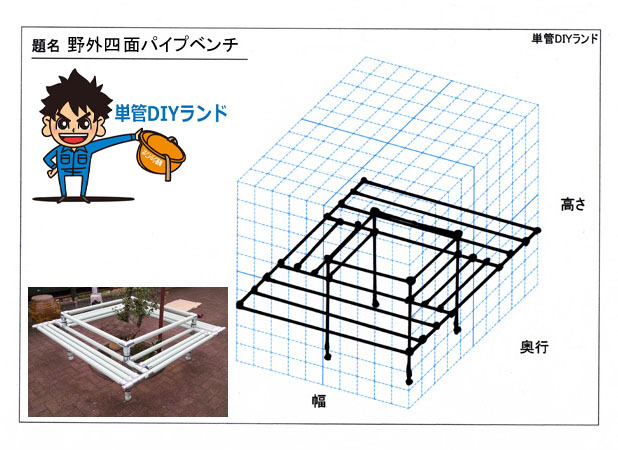

新しい工作使用の アイソメ立体図をPDFでダウンロードdえきます。

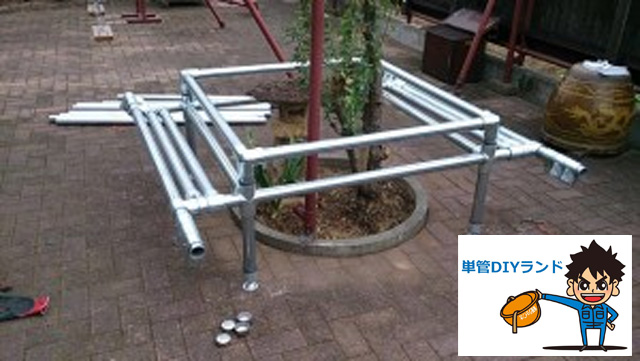

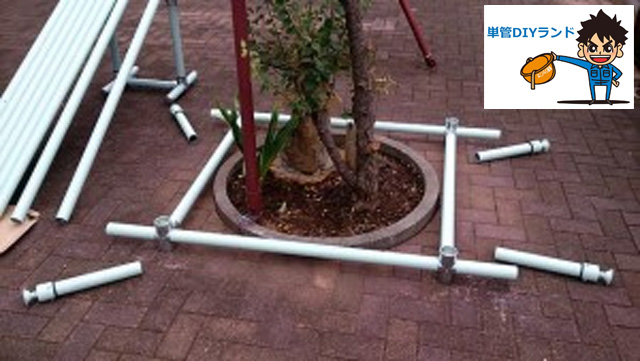

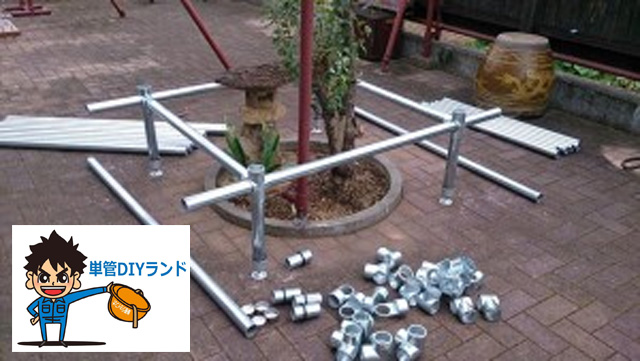

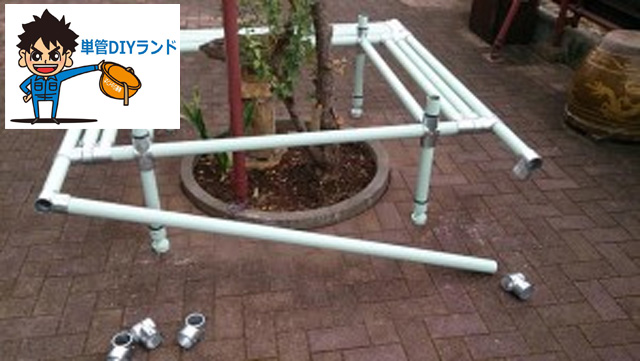

仮組立開始①

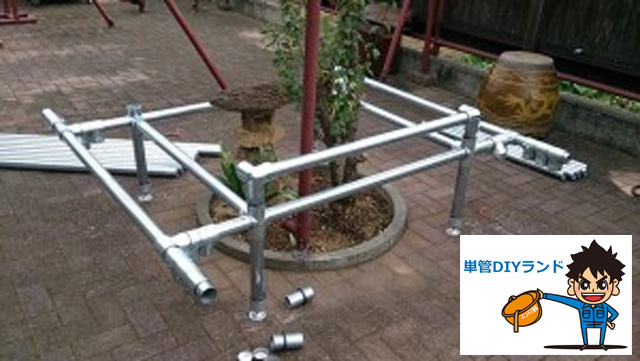

仮組立開始②

仮組立開始③

仮組立開始④

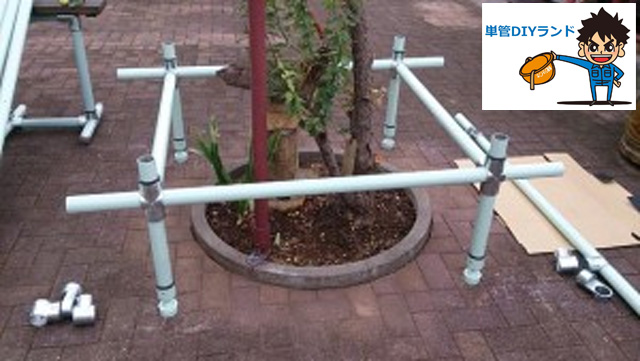

仮組立終わり、不具合(パイプの長さ等)はここで直す

解体

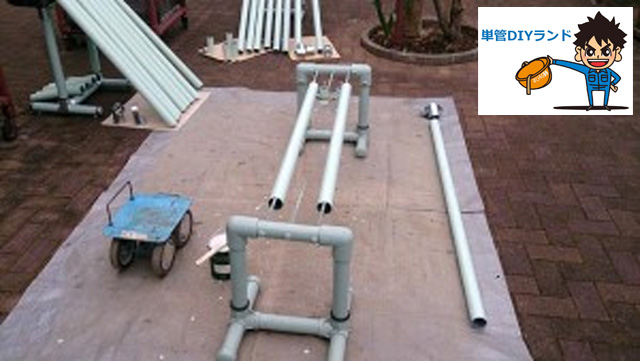

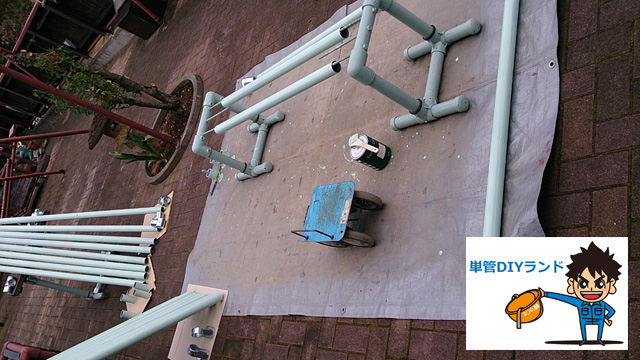

パイプを塗装作業、乾燥

パイプを塗装作業、乾燥

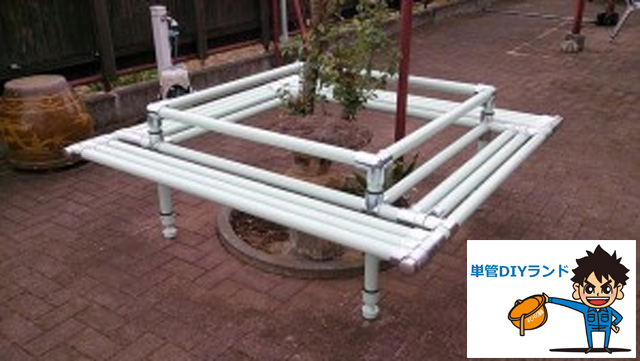

①再度組立、パイプの塗装に気を付けて組立開始

②再度組立、パイプの塗装に気を付けて組立

③再度組立、パイプの塗装に気を付けて組立

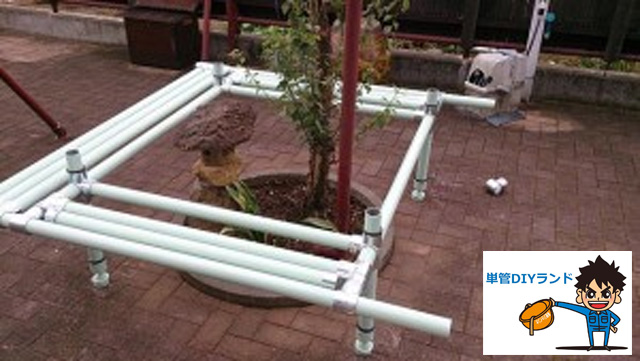

④再度組立、パイプの塗装に気を付けて組立

⑤再度組立、パイプの塗装に気を付けて組立

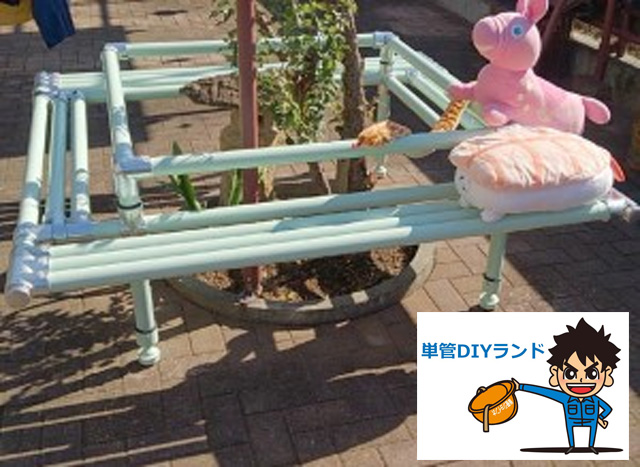

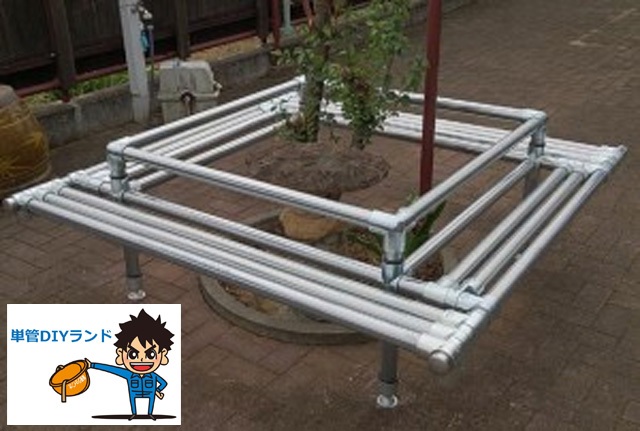

⑥組立完了

ぬいぐるみのRODYと おしゅしのえび と ぬいぐるみのヘビ と 四面ベンチ

追伸 このベンチはお尻のツボ(承扶)を刺激するそうです。

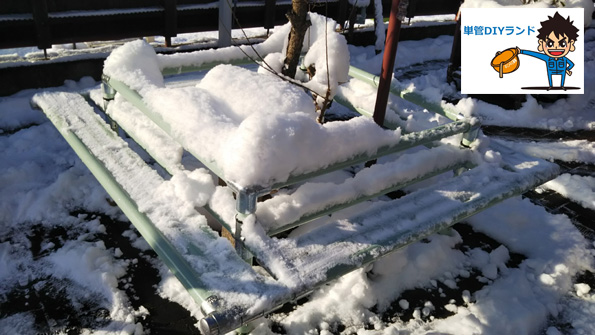

雪のベンチ

高速 ↓ カッターが無くても、手動回転 ↓ パイプカッターで , 単管パイプは切断出来ます。



単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

↓↓↓******************↓↓↓*******************↓↓↓
