単管パイプ(小屋)金具の予算は、11種類99点で44,316円 LABO(ラボ)金具ジョイントShop

壁を(板・波板ポリカ・カラー波板・中空板)等を自由に選択 出口の変更等で車庫等にも変身・・・単管名人

 ジョイン太君です、貴方も単管DIY工作に,挑戦してみませんか!!!

単管DIYランドの多くの工作物を見える Google画像へリンク

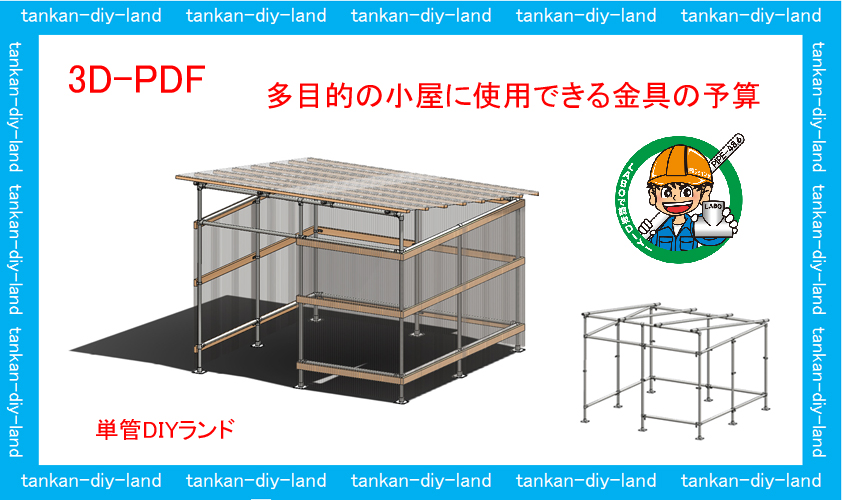

多目的小屋の使用金具、11種類99点の合計金額は44,316+現在の消費税です。(2018年10月27日時点の価格)

注意:貴方も間違いが無いか再度確認をお願いします、何処にどの金具を使うか解り、製作も楽になります。

「組み立て参考図」のページで、更に細かい画像で組立方法もご紹介しています!

多目的小屋に使用できる。 LABO(ラボ)金具 A-3Y×2個・A-2L-90×2個・B-2K×5個・B-3X×4個・B-2T×6個・B-2X×8個・D-2SB×15個・D-1WB×9個・F-15-1B×8個・J-1S×32個・K-1C×8個 合計99個

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。 (アイソメ図用紙  A4- PDF)

サッシ類も以外と取り付け簡単です。

単管パイプ小屋にアルミサッシの取り付け枠金具(D-1Z)四角で(SPF材)木ネジで固定)

単管パイプ工作の柱の基礎と横端末や枠の取り付けの選択

単管パイプ小屋の木材との接続用金具

単管パイプと木材との接続金具

LABO(ラボ)金具はなぜ木材との接続が楽なのか???単管名人解説動画・・・

単管パイプと(木材・コンクリート支柱)等の接続金具類

木材、コンクリートとの接続 金具とパイプは肉厚分5mm浮く金具タイプ(D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース))

木材との接続 木材とパイプに直付けタイプ(・J-1S(サドル))

単管パイプと木材のDIY工作に便利な、SPF材とは

単管パイプ DIY 研究所 発信  注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となりますのでご了承ください。

チャート紙PDFをダウンロードして工作を楽々設計(金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう)

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

『あったらいいな』を形にするお手伝い・・アイソメ図 A4(PDF)ヨコ、サンプル自作用イメージチャート紙

3D-PDF くるくる回して裏まで見られる。

多目的小屋「組み立て参考図」のページで、更に細かい画像や動画で組立方法もご紹介しています!

LABO(ラボ)金具類でこんな物もできます。

切妻屋根の金具(軒タイプとテントタイプ)

単管パイプ小屋の屋根用金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

単管パイプ屋根

LABO(ラボ)金具類

LABO(ラボ)金具 表面処理:溶融亜鉛めっき仕上げ (パイプ止まり金具と貫通金具)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

LABO(ラボ)キャスター

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

LABO(ラボ)金具ではこんな物も出来ます。

単管パイプキャスター付き工作物

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド・機器取付コ-ナ-金具。

錆に強いLABO(ラボ)金具の表面処理(めっき)について。

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。公的機関等では野外での工作物、橋・鉄塔・陸橋・電柱・信号器柱・電波塔・等の鉄部材料の本体や金具類の表面処理を溶融亜鉛めっき仕上げでないと殆んど採用されいません。

LABO(ラボ)金具の止めビスとは・・ここが違う

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプ使うならどっち

単管パイプ、重ければ、強いと思っていませんか???

単管パイプのメーカーマーキング確認(メーカーによりマーキングは異なります、マーキング無しは粗悪品か規格外)

単管パイプの強度とは:中間荷重(質量)で荷重を取り去るとパイプが元に戻れる(復元)できる最大荷重です。参考資料

両端支点のモーメント(M=PL/4)   中間荷重の算出数式 一般炭素鋼鋼管(JIS G 3444) 100mm間隔

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ)

異種金属接触腐食とは

単管パイプ工作には、できる限り同じ金属類同士で工作(異種金属接触腐食とは金属により電気の流れの違いにより錆やすいそうです)パイプの表面処理が溶融亜鉛メッキだから、金具も溶融亜鉛メッキの製品をお薦め。

サンプル写真:同じ条件下での木ネジの錆は5本中、ステンレスの接触部の木ネジ2本だけに錆が出ていた。

DIYパイプ工作は、出来る限りパイプの加工は避ける、パイプ本来の物性値の変化により強度の低下を回避して安全第一を優先する。

単管パイプキャップのZAN(ザム)鋼板とは(ほぼ錆びないと言われる画期的な鉄板)単管パイプとほぼ同じ材質です。(規格MSM-CC-DZC-90)

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒
