①アイソメ図で立体図を描く ②金具の使用ヶ所と数量の算出 ③パイプの総m確認 ④木材等の予備材の算出 ⑥総予算の概算 ⑦工作開始 (いつも素晴らしい、アイディアー満載の工作物写真をご提供頂有難うございます、単管DIYのマニアの方々にも是非ご参考にして頂ければ、ご提供工作者様も、鼻高になれます)

単管工作金具の予算、多くの工作物の使用金具が解る Google画像へリンク

アイソメ画像から立体画像を描くを、Google 画像で見る

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

下図を↓コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。 (アイソメ図用紙  A4- PDF)

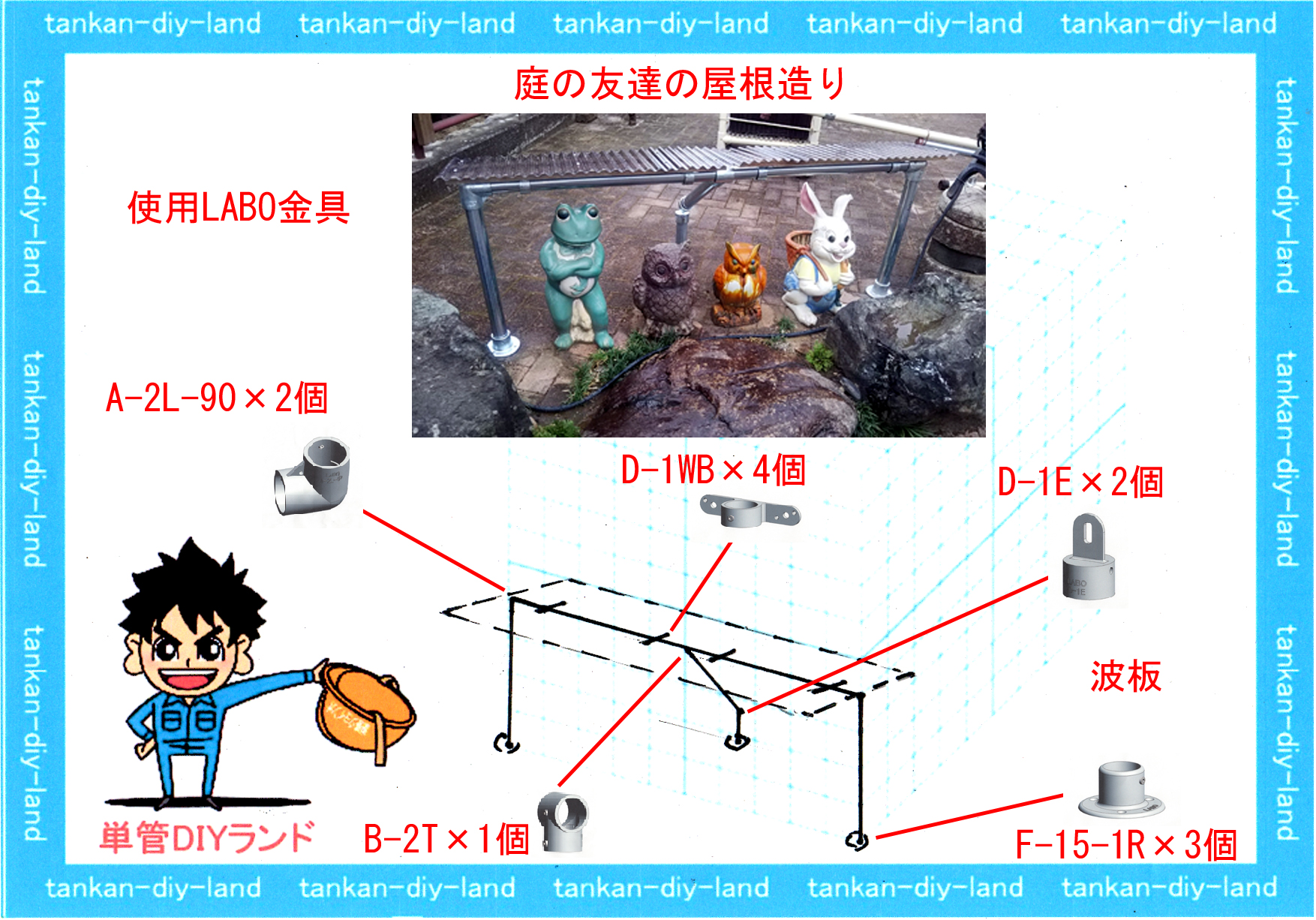

作りたい工作物をアイソメ図で立体図を描くと、金具の選択、数量、使用ヶ所、パイプの切断本数や使用数量と総予算を 出しやすい。

注意:掲載工作物は、地域や場所により(雪の多い地域や風が強い地域等)変化しますので、参考工作物となります。(自作工作物は自己責任となります)

213)階段付き濡れ縁側

212) 単管四面ベンチ

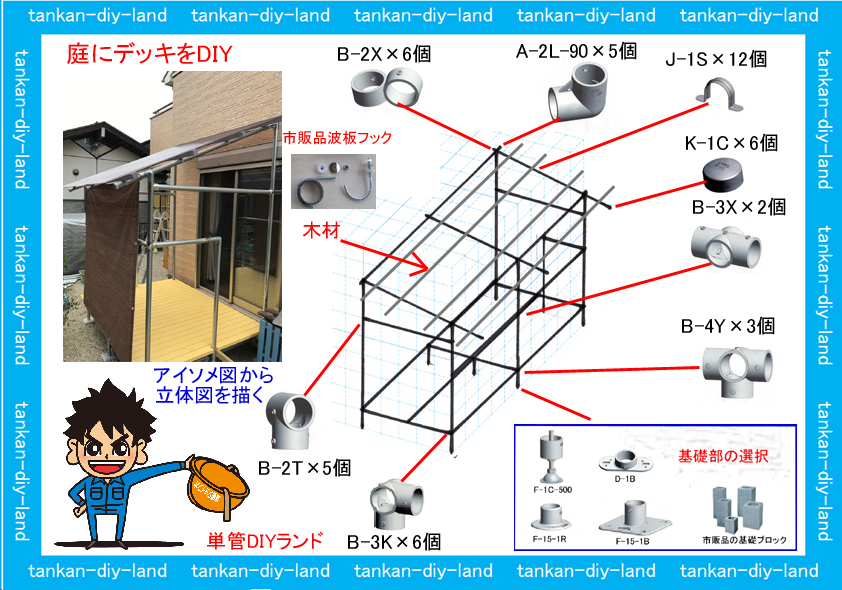

211) 庭にデッキをDIY

210) 単管パイプ小屋

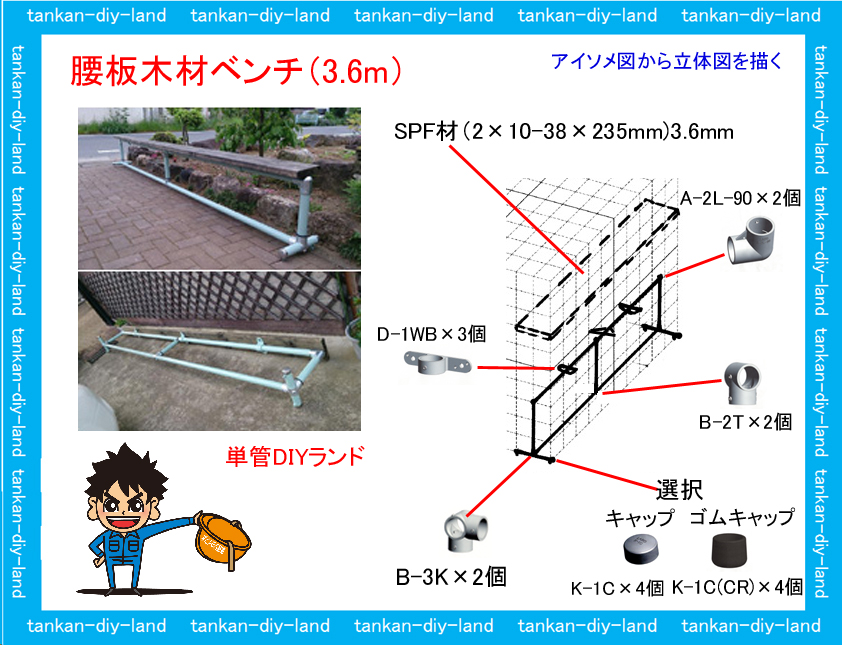

209) 腰板SPF材の単管パイプベンチ3.6m

208) 単管パイプテント

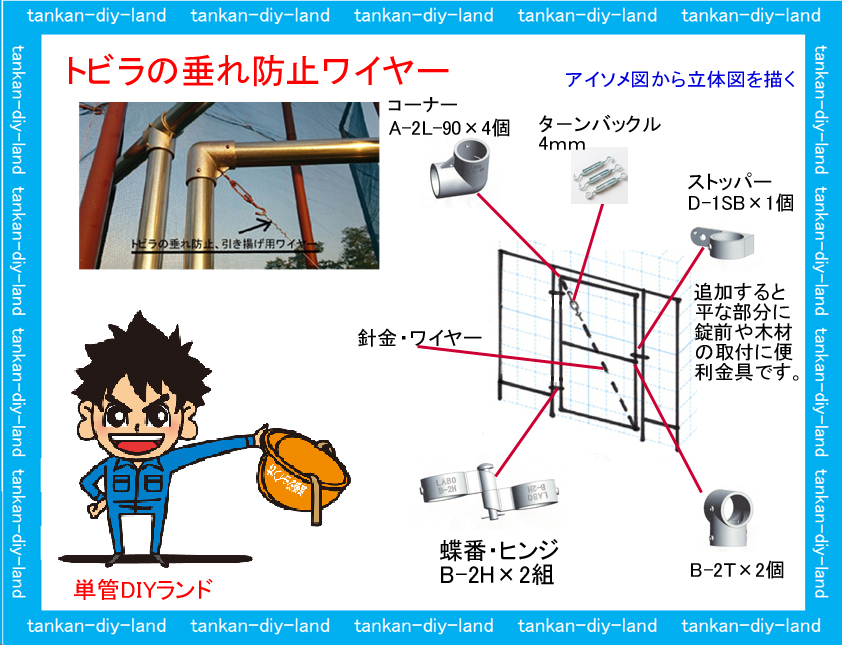

207) 単管パイプトビラの垂れ防止のターンバックル使用のお勧め

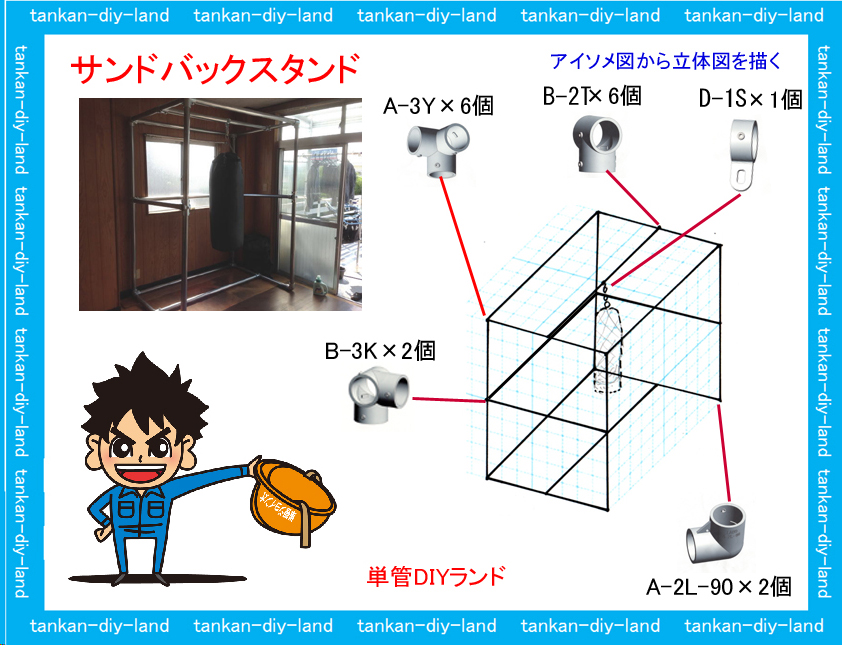

206) 単管サンドバックスタンド

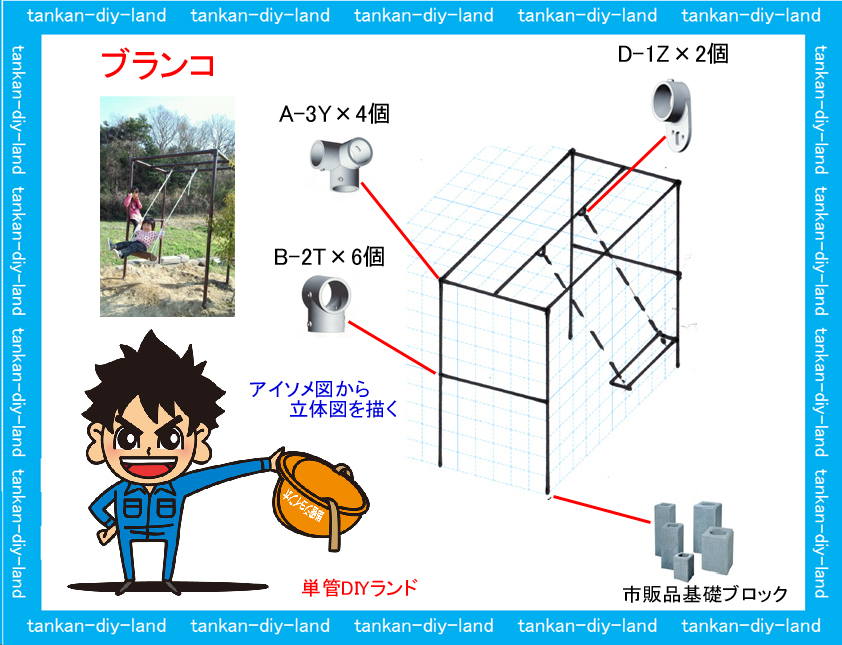

205) 単管パイプのブランコ

204) 単管パイプ移動植木トレイ

204)単管パイプ両手摺階段

203)単管パイプ階段手摺

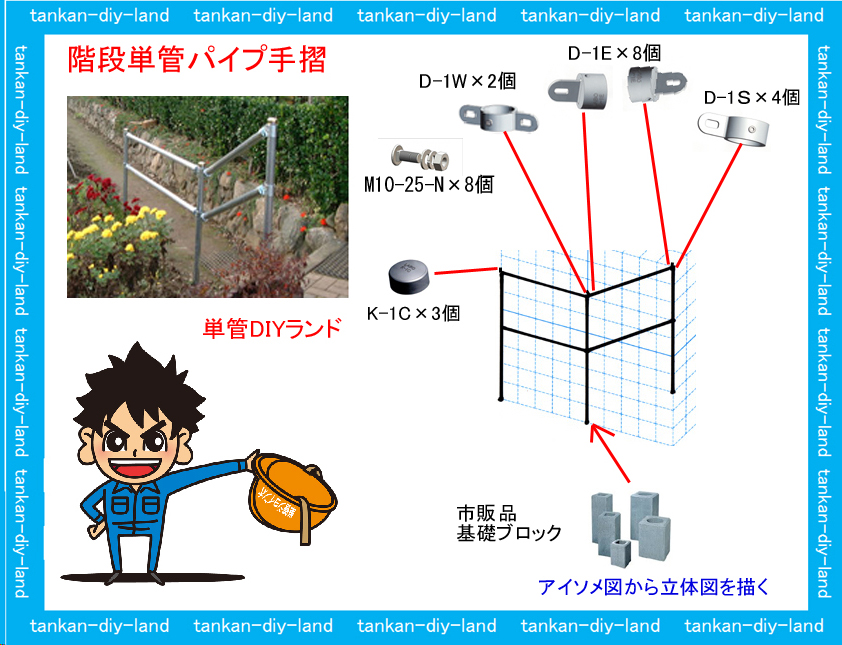

202)階段単管パイプ手摺

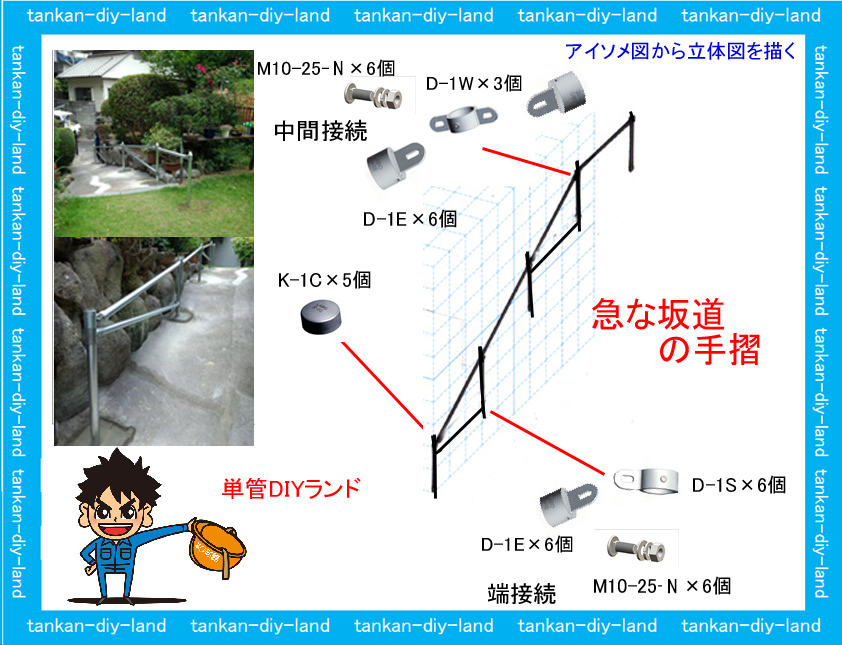

201)急な坂道の単管パイプ手摺

200)単管パイプ2段柵

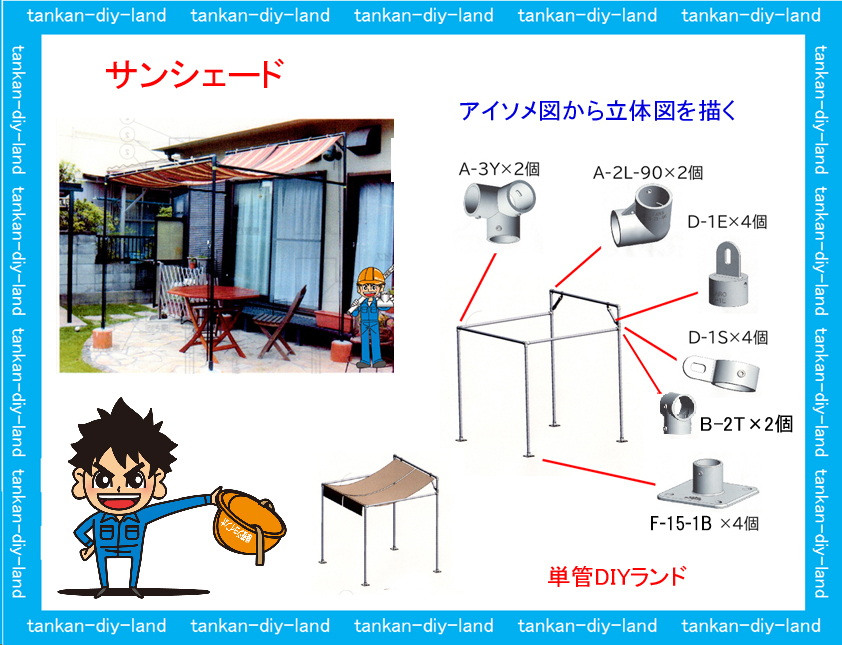

199) 夏に向かって、サンシェード

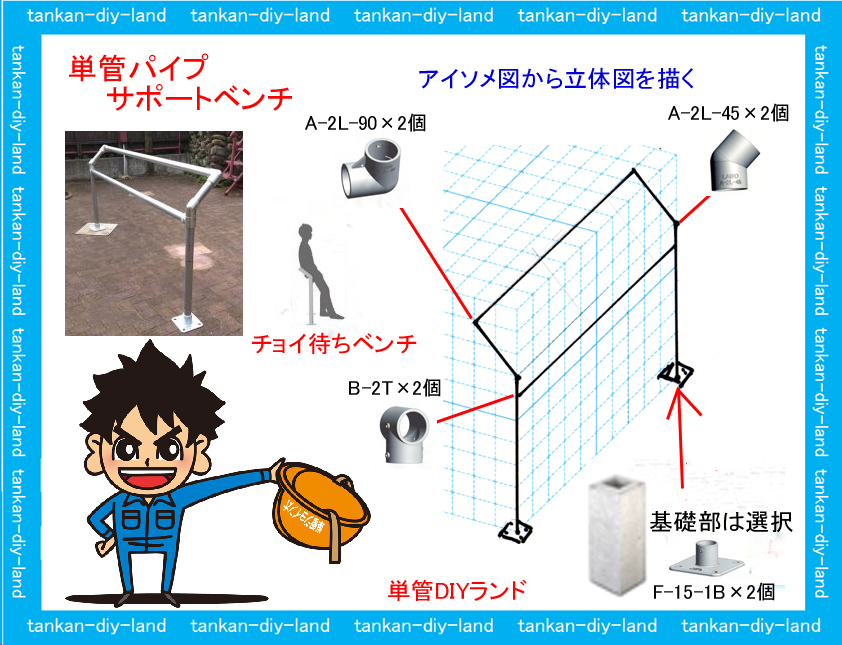

198) 単管サポートベンチ(ちょい待ちベンチ)アイソメ図から描くと工作が楽になります。

197) 手摺付き階段に変身しました。

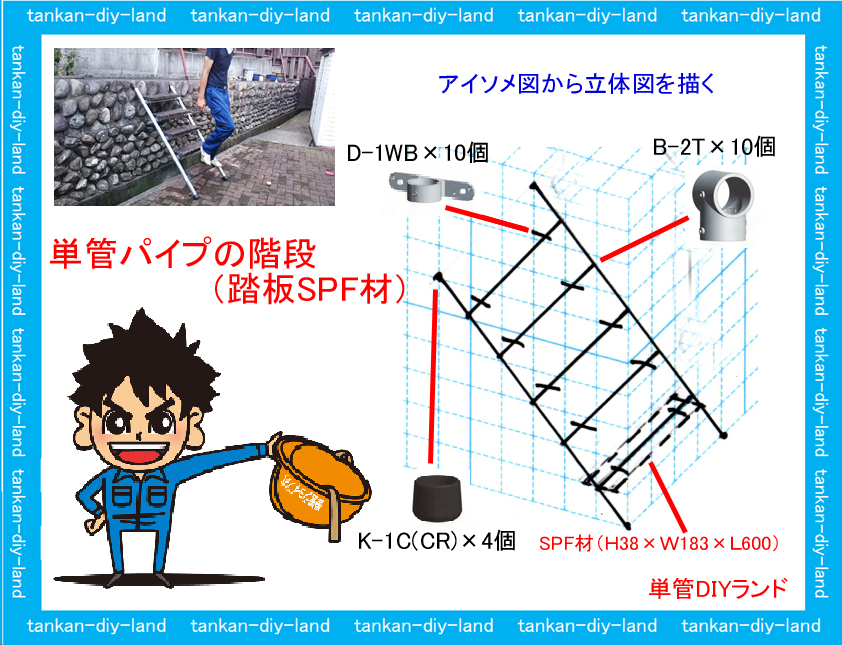

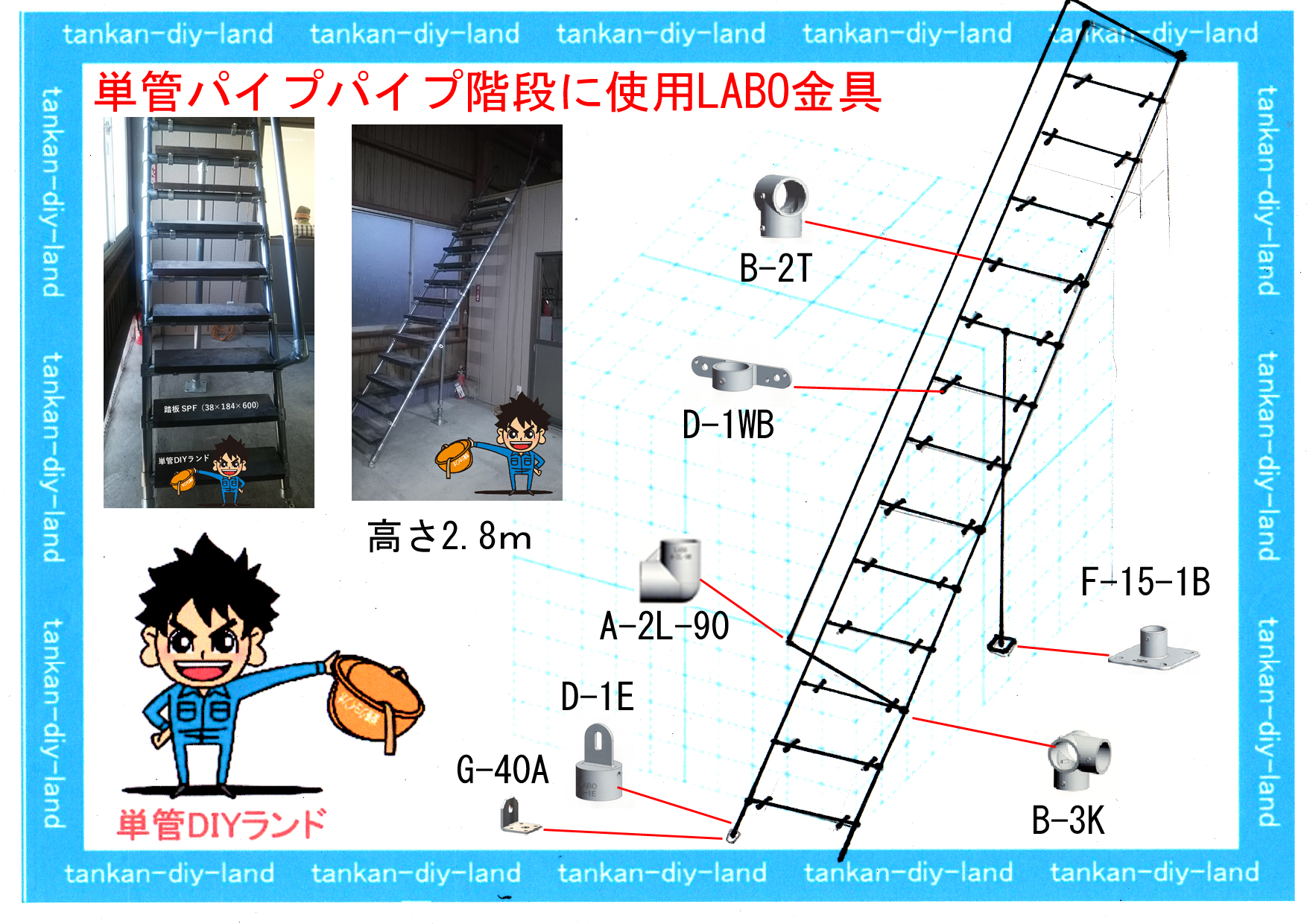

196) 単管パイプの階段(踏板SPF材)。

195)単管パイプ柵(水平で無い柵作り・ボルト止めで調整)

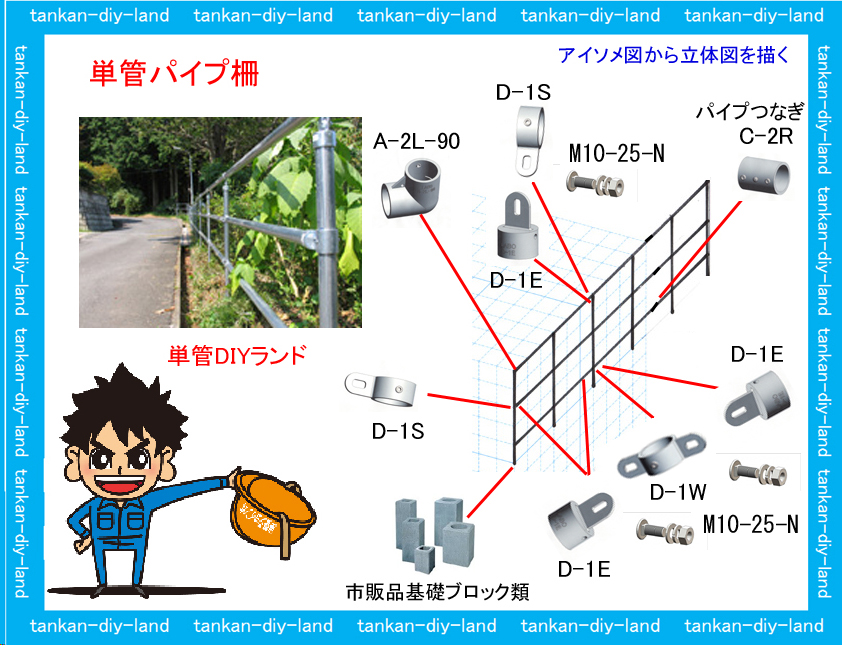

194) 単管パイプ柵

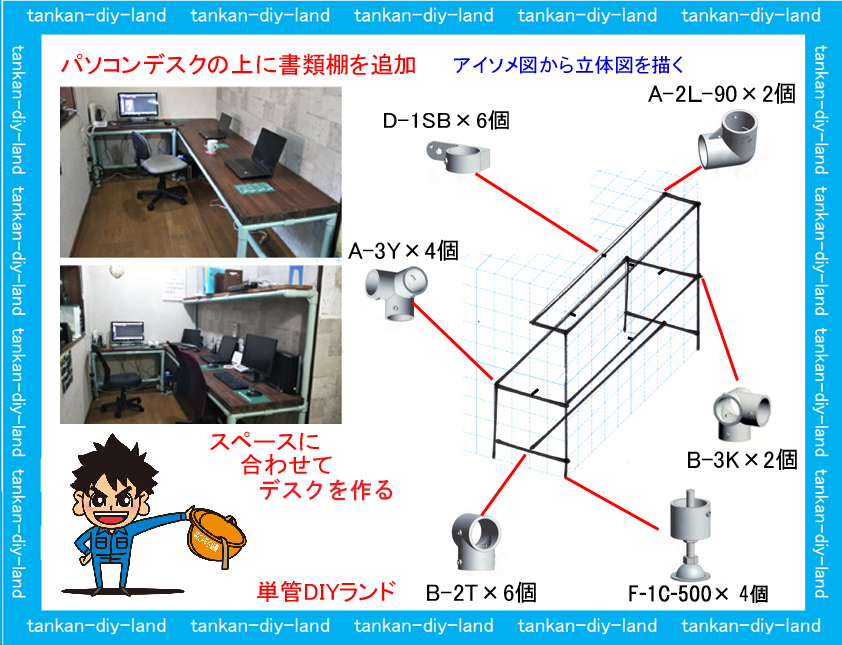

193) スペースに合わせたパソコンデスクの追加工作(上に書類棚を創る)

192) エキスパンドメタルのパイプ柵

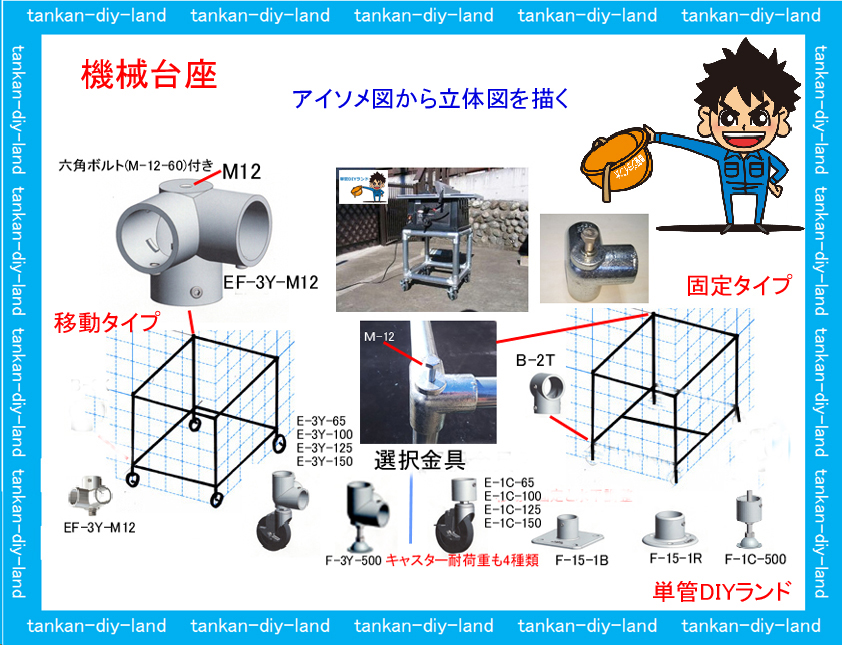

191) 機械台座  (アイソメ図から立体図を描く)

190)単管パイプ小屋

189)外壁に単管パイプ棚を作る

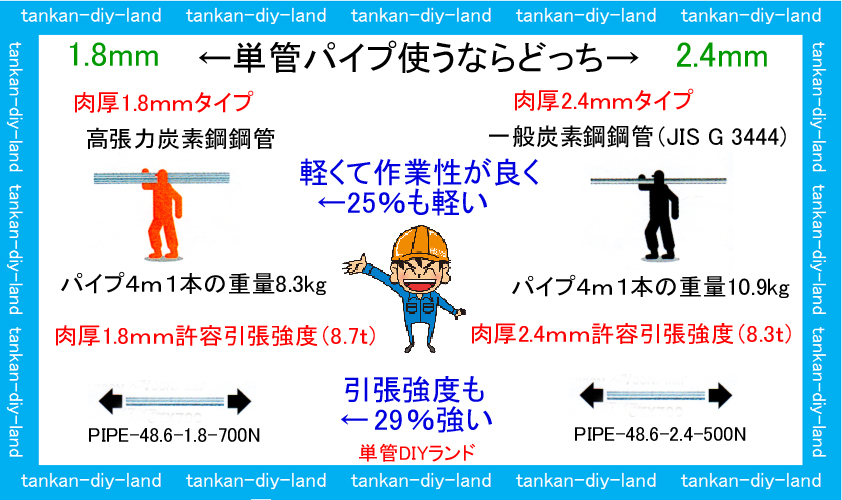

単管パイプ使うならどっち

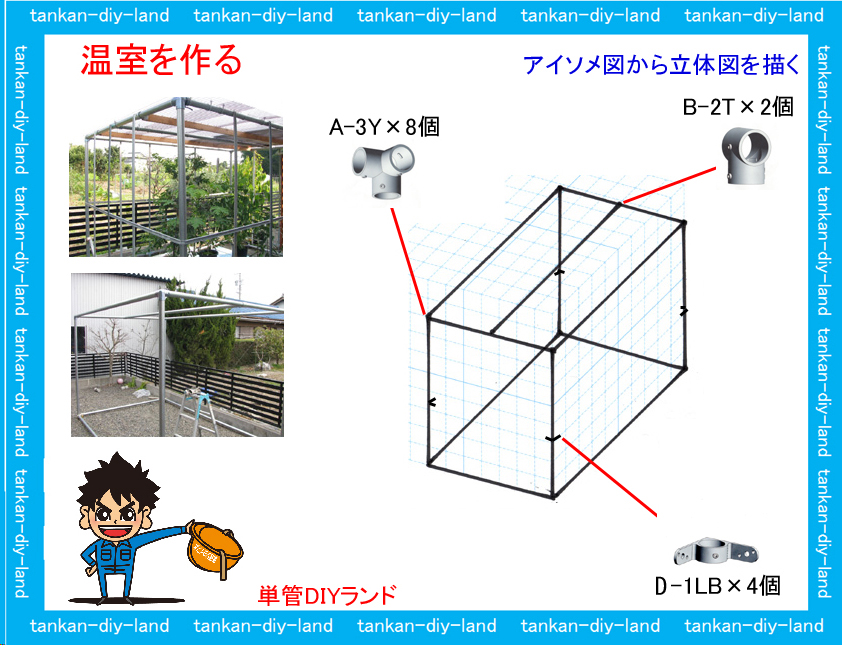

188) 温室を作る

187) ロフトダブルベット (アイソメ図から立体図を描く)

186) 移動タイヤラック

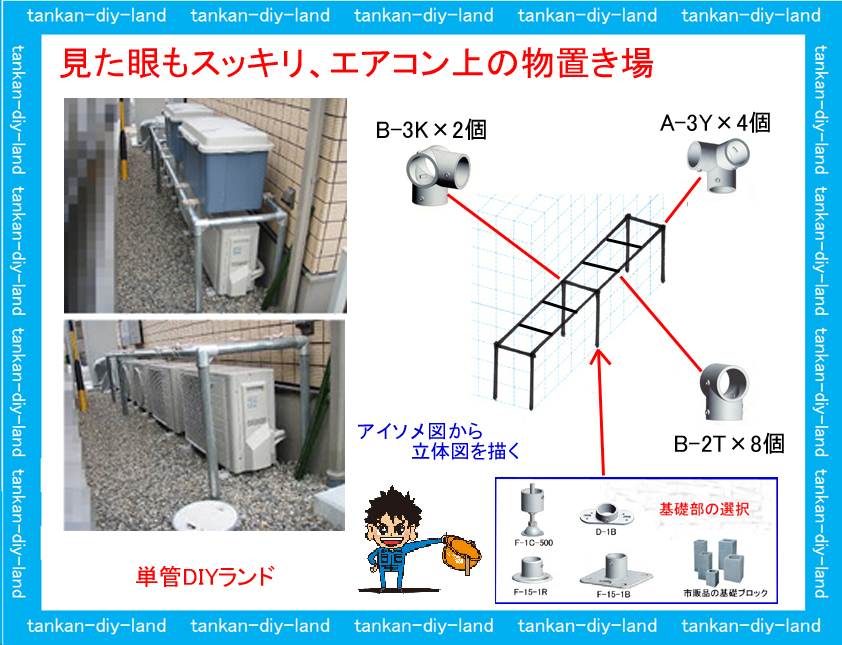

185) 見た目もスッキリ、エアコン上の物置場

184) 単管パイプゲート

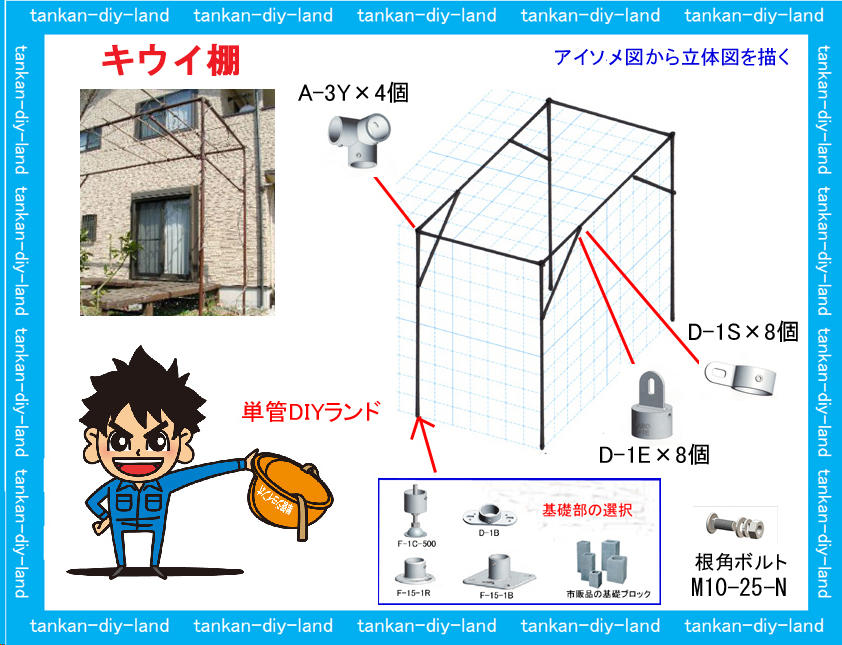

183) キュウイ棚 (庭で果物収穫)

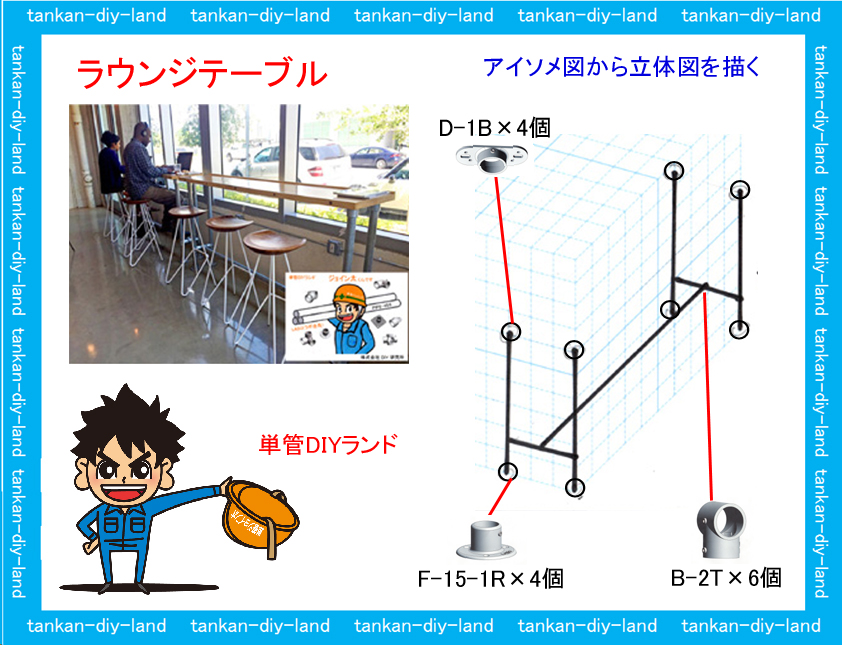

182) ラウンジテーブル

181) 多目的テーブル

180) 単管パイプのタイヤ保管台車

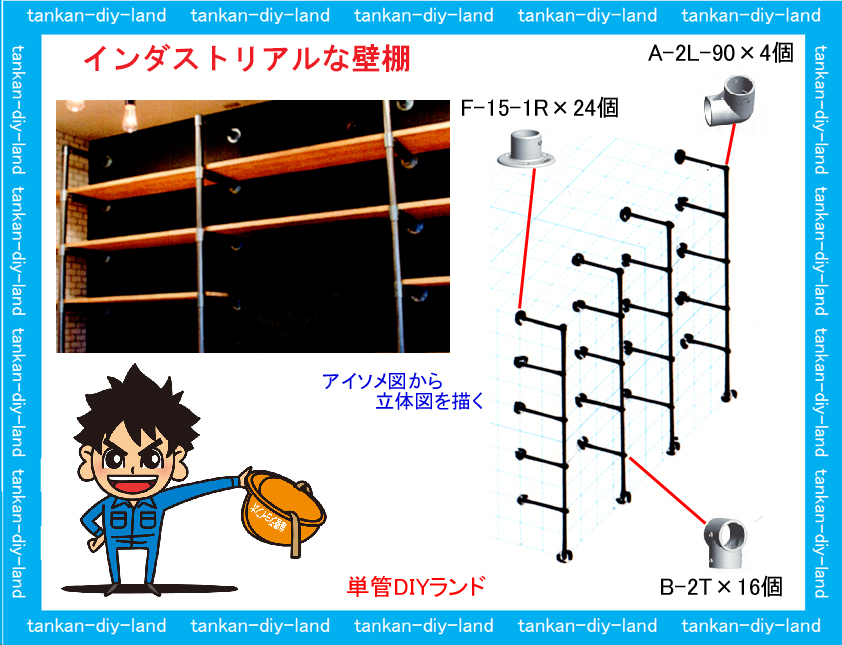

179) インダストリーな壁棚

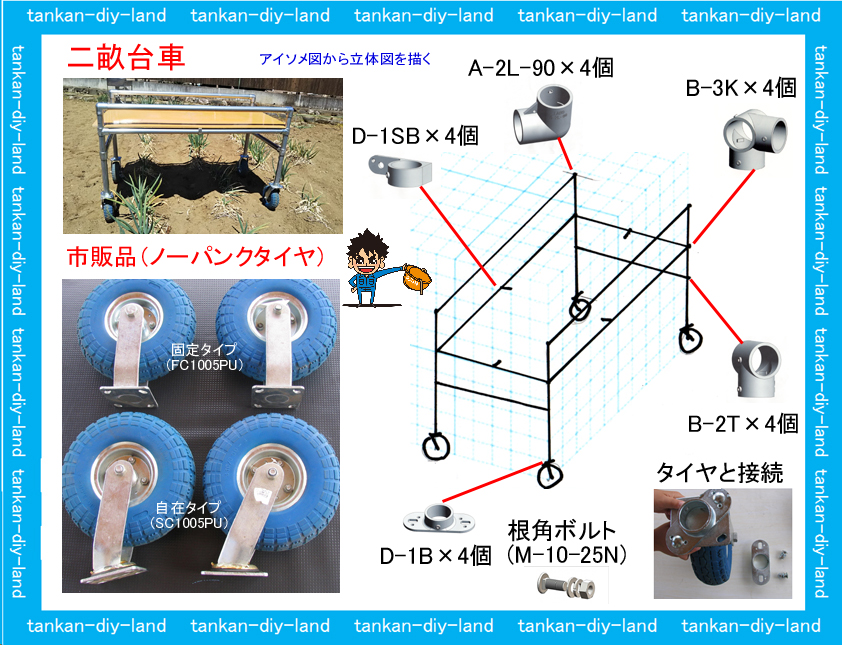

178) 二畝台車(市販品・ノーパンクヤイヤ使用・自在2個と固定2個)タイヤだから移動がスムーズです。

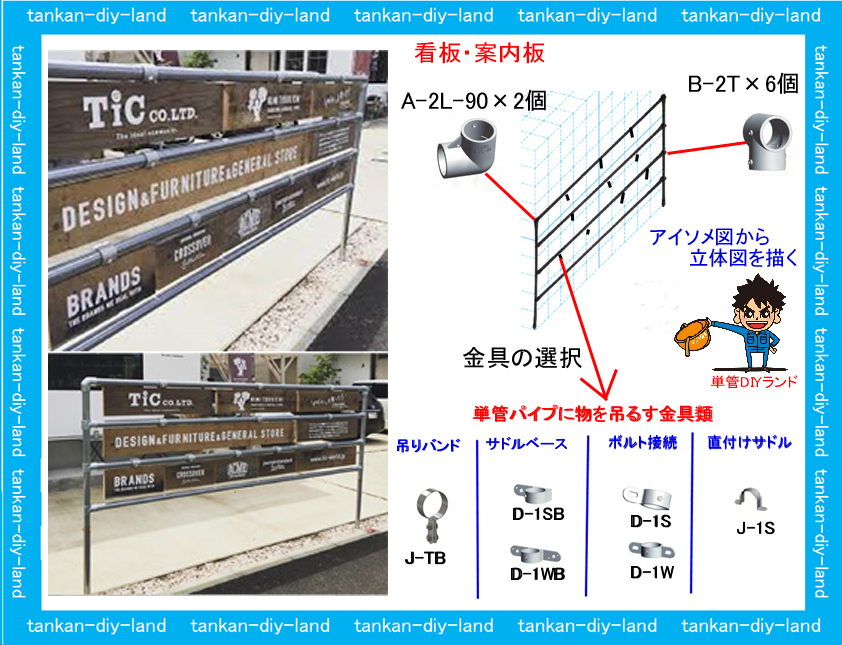

177) 単管パイプの看板・案内板

単管パイプ工作の基礎部金具類の紹介

176) 庭に単管パイプ柵

175) 単管直交クランプフェンス柵

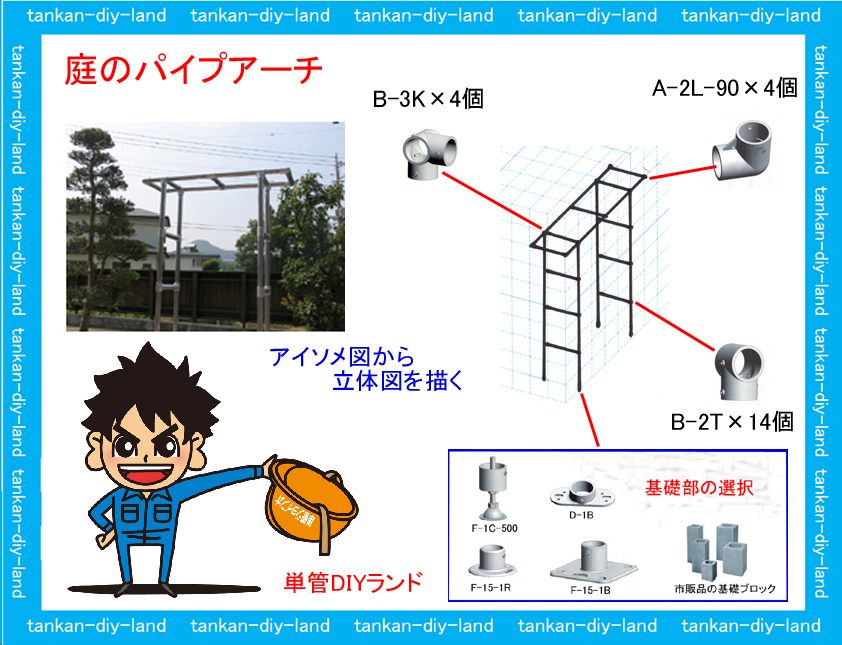

174) 単管パイプアーチ

173) 単管 パイプ小屋

172) 移動植木鉢(庭でミカンの収穫を夢見る、世話も楽しみ)

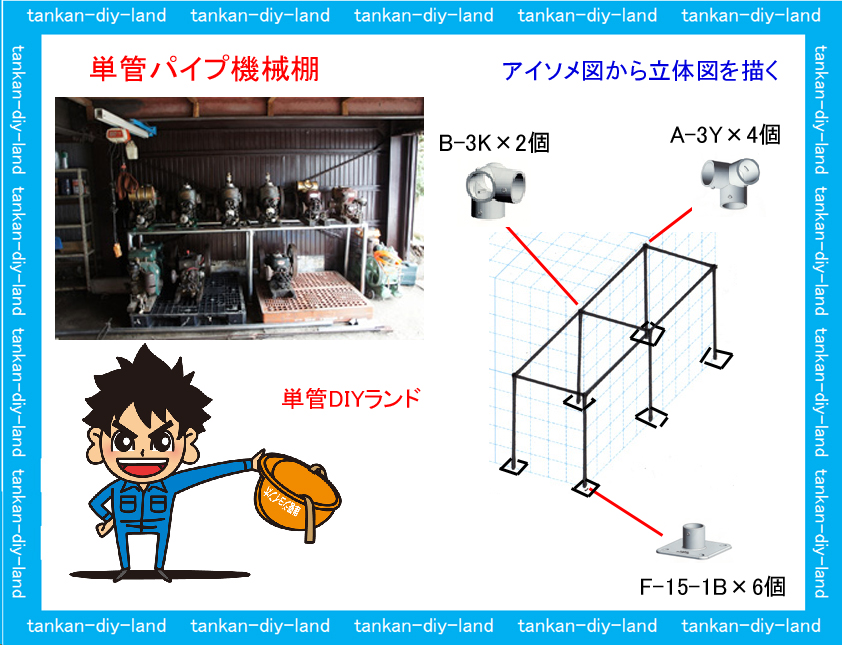

171) 単管パイプ機械棚

170) 観葉植物移動台車

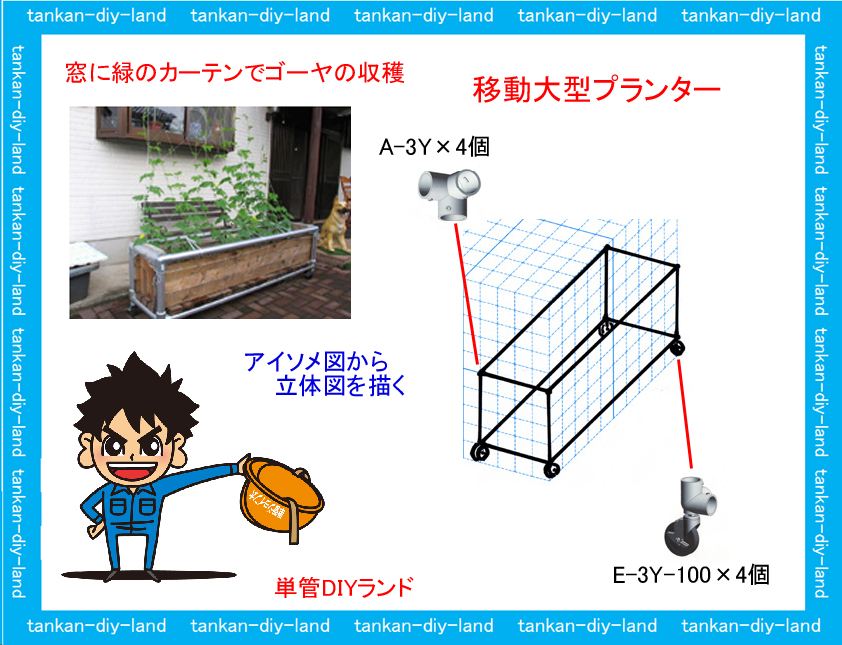

169) 大型プランター(窓に緑のカーテンでゴーヤの収穫)

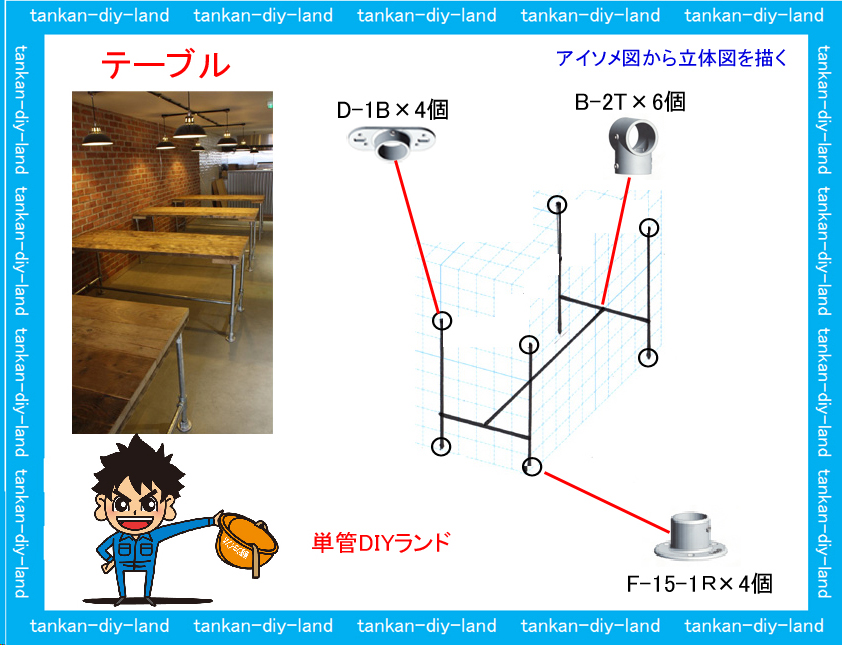

168) 単管パイプ、天板木製テーブル

167) 単管パイプのダブルベット(カーテンを付けると天蓋メットに変身)

166) 単管パイプのラウンジ手摺

165)単管パイプ片流れ屋根の多目的小屋

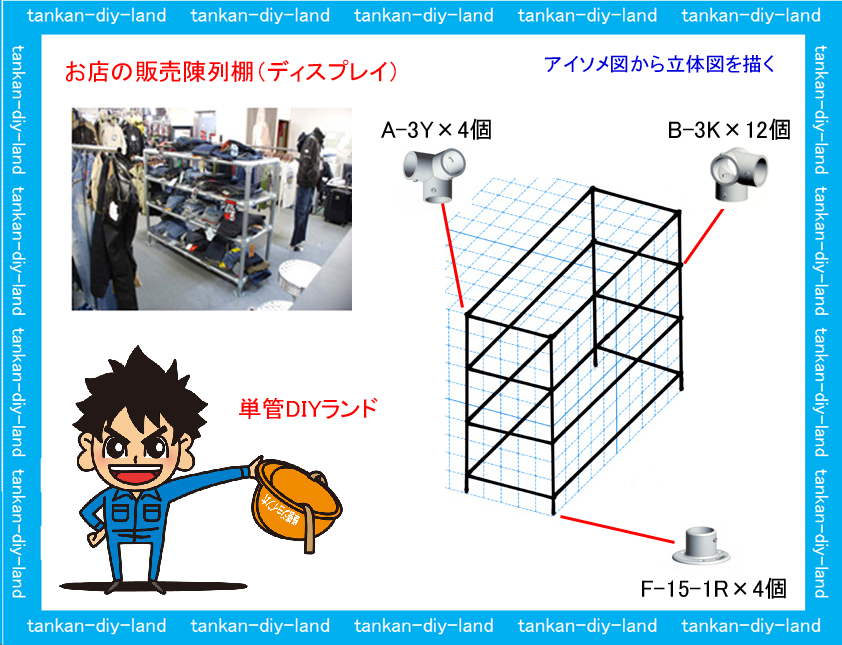

164) 単管パイプお店の陳列棚(ディスプレイ)

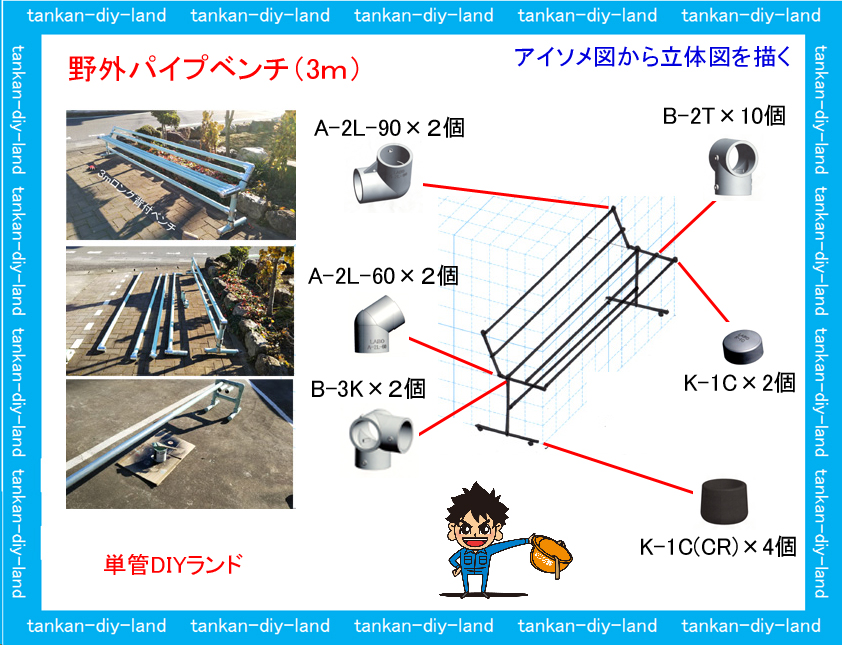

163) 単管パイプ野外ロングベンチ(3m)

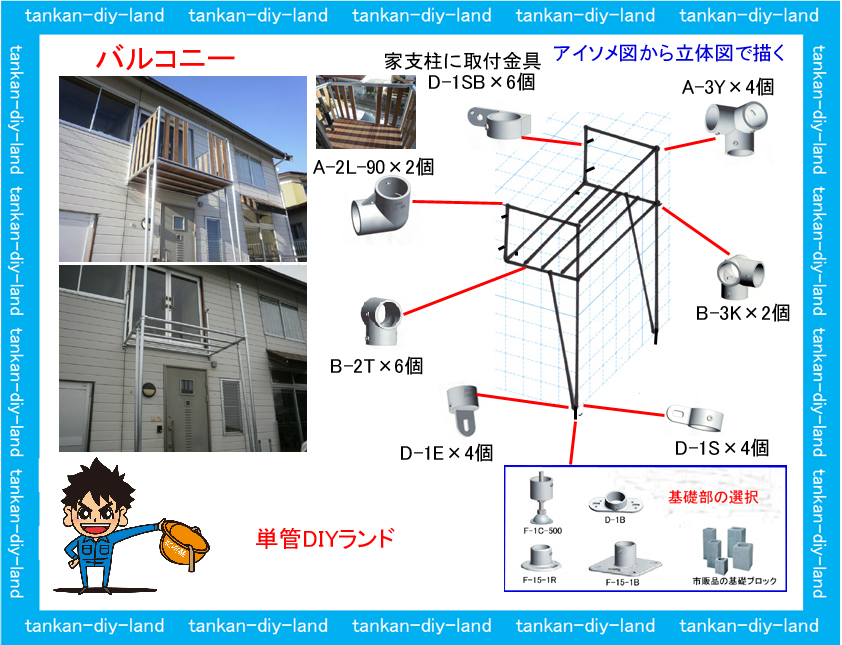

162) 単管パイプのバルコニー

161) 保育園のバス停

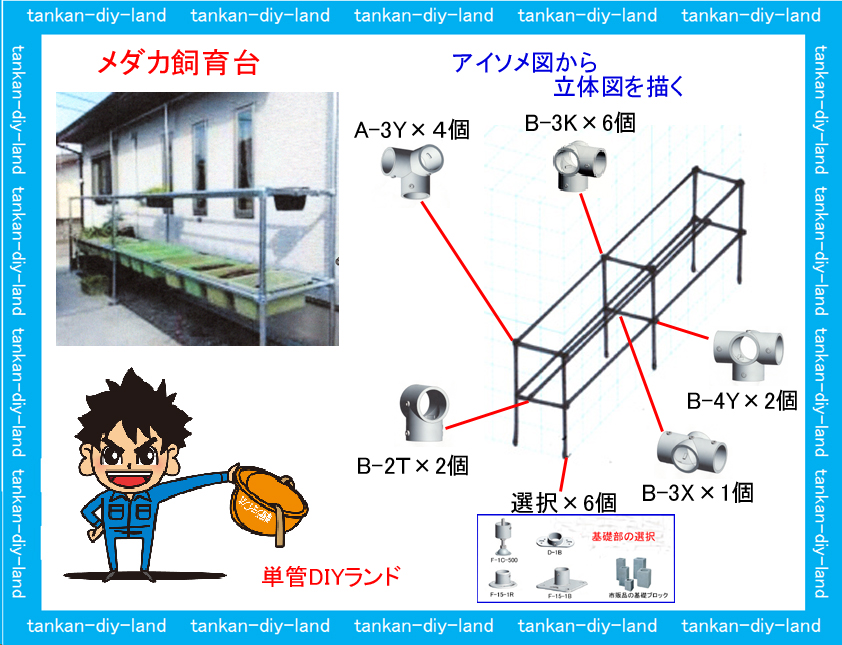

160) メダカ飼育台

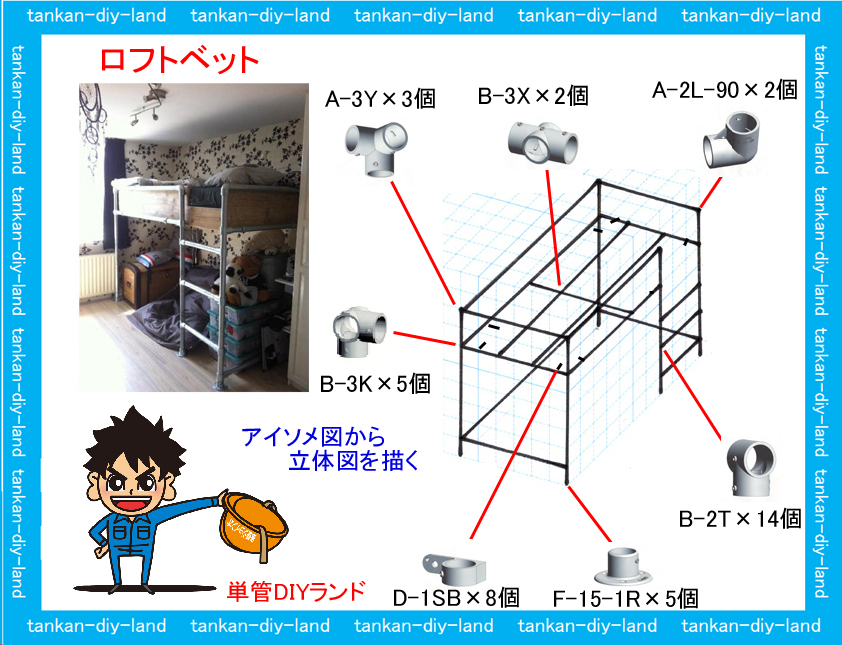

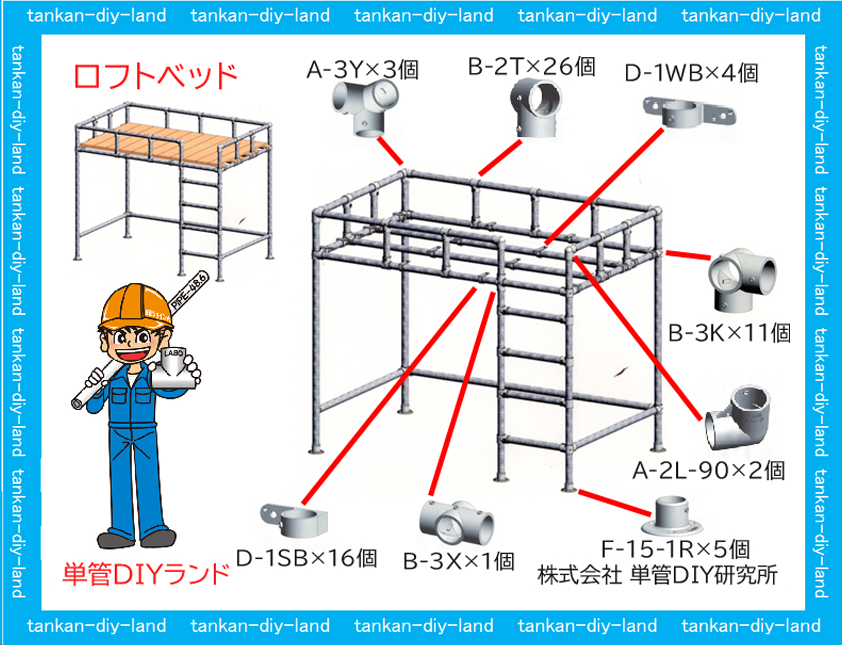

159) ロフトベット

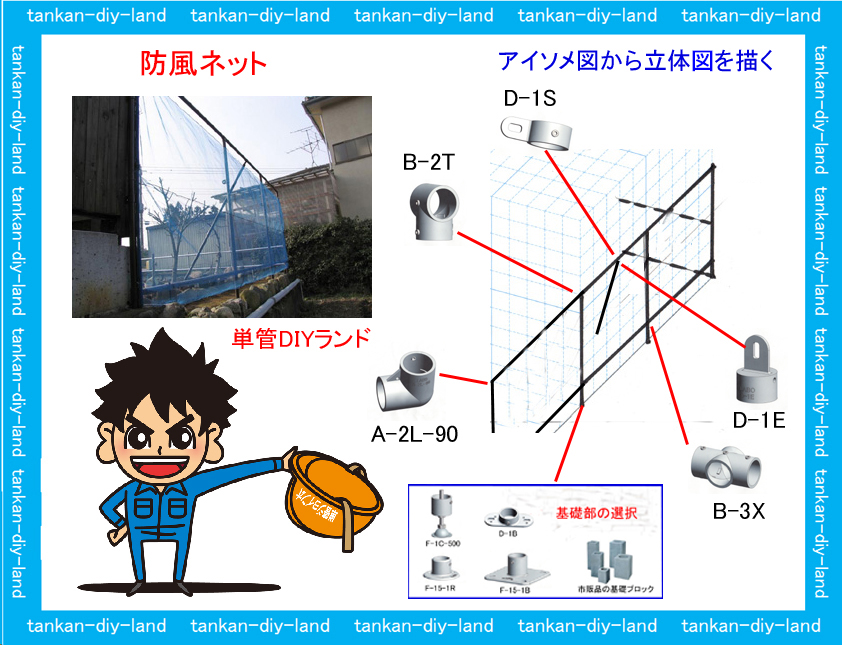

158) 暴風ネット4mm(風が30%弱くなるそうです)

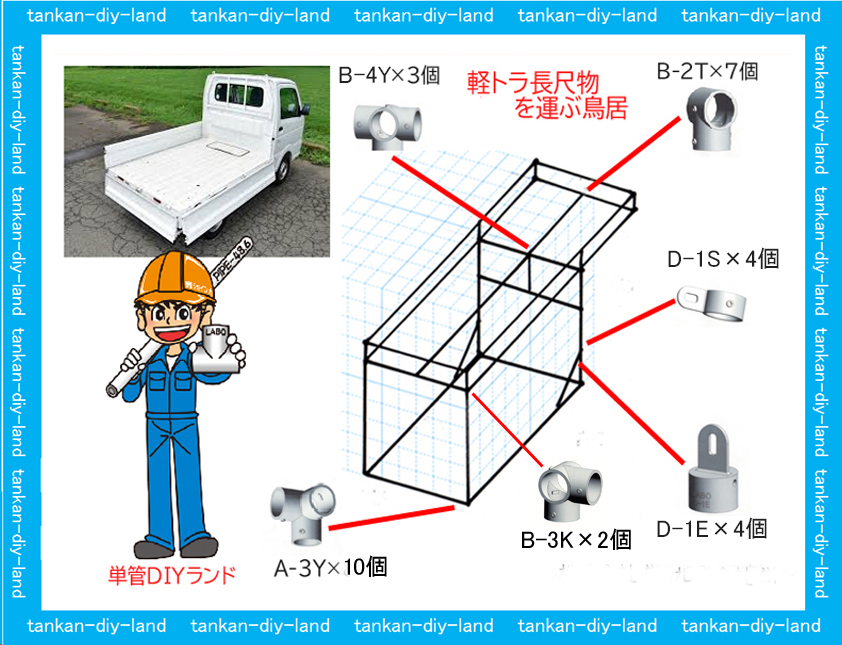

157) 軽トラ長尺物を運ぶ荷台

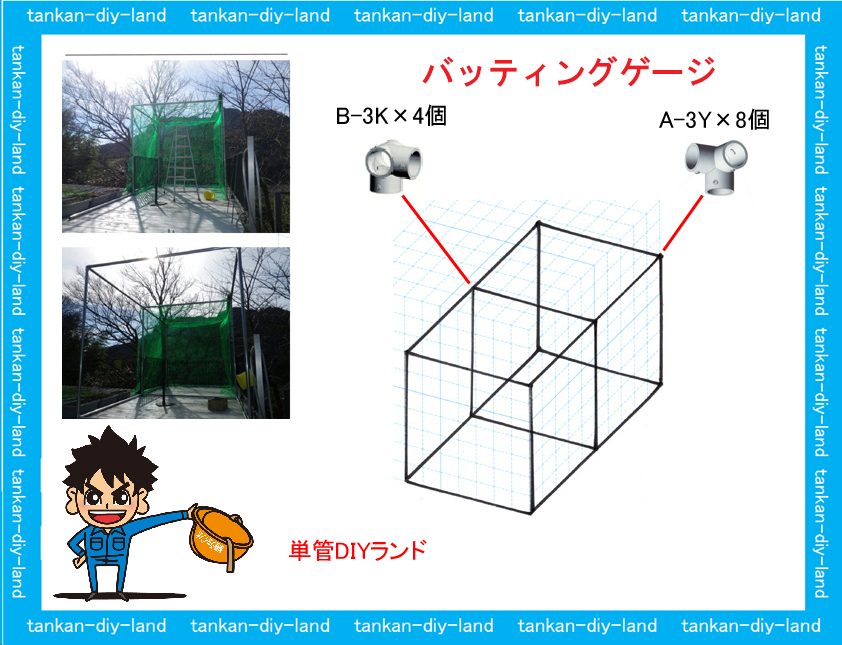

156) バッティングケージ

155) 移動式多目的ネット

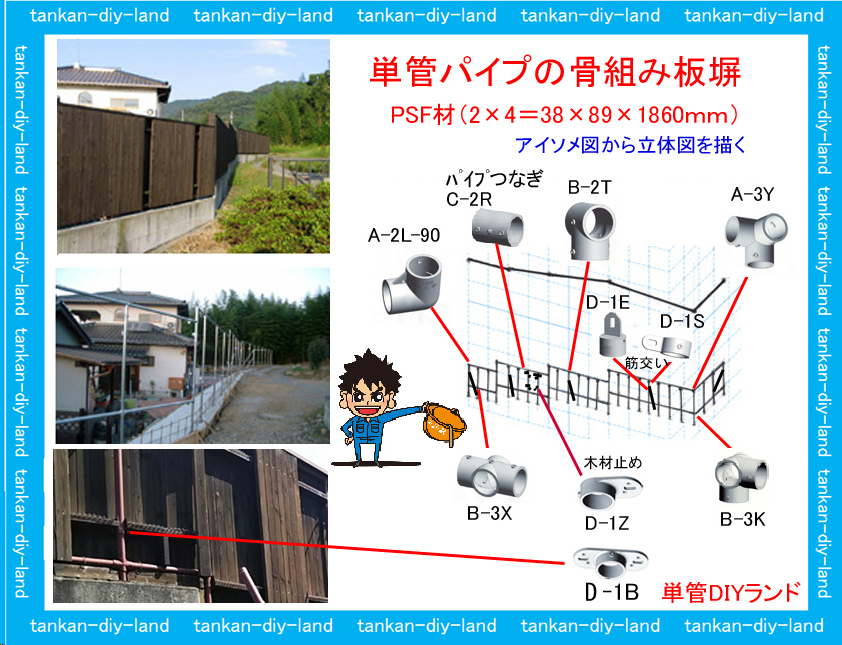

154) 単管パイプ骨組みの板塀 (骨組みが単管パイプの為15年経過してもガタ無しです)

153) 直交クランプ柵 (クロスクランプ)

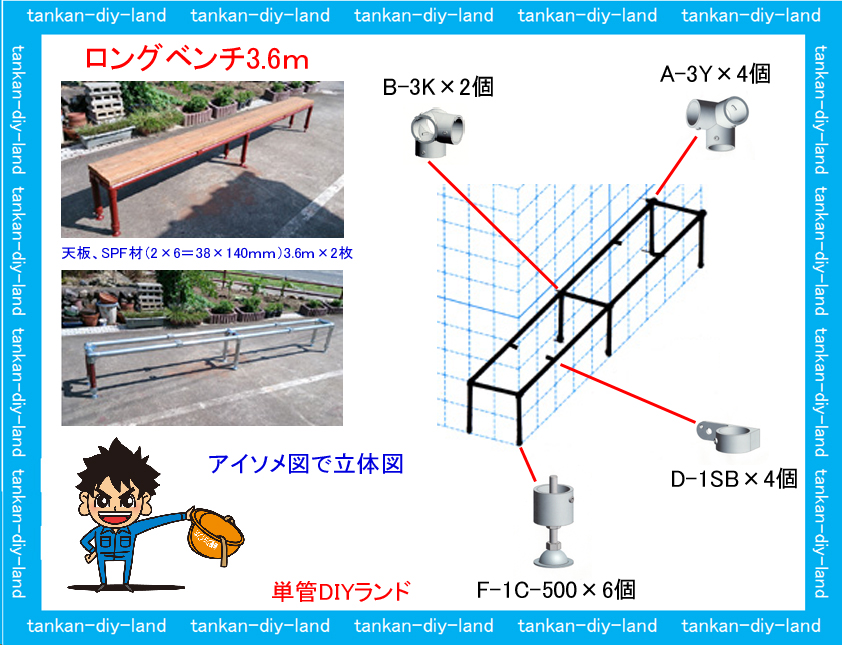

152) ロングベンチ3.6m

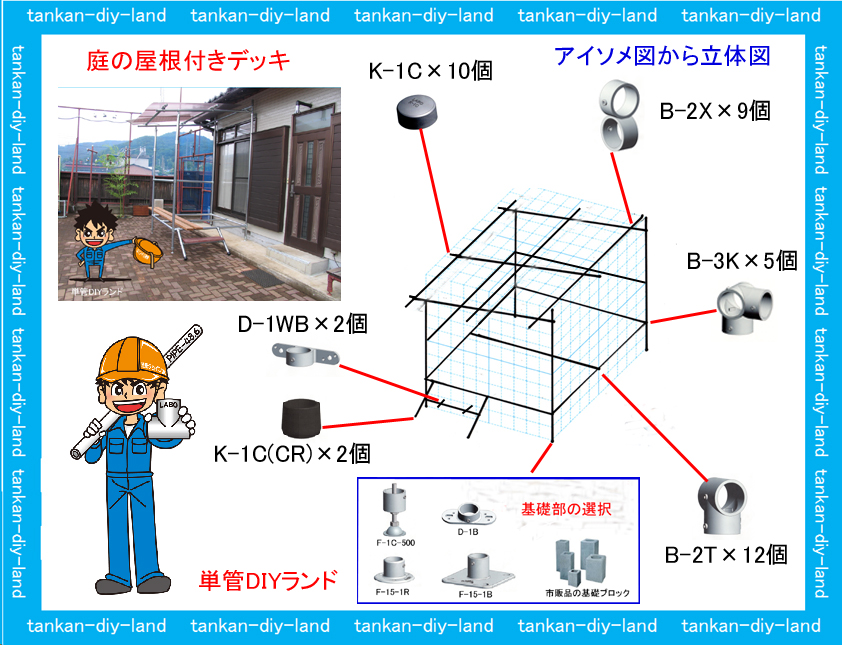

151) 庭の屋根付きデッキ 立体アイソメ図で金具の使用ヶ所と数量(数量は再度確認してください)

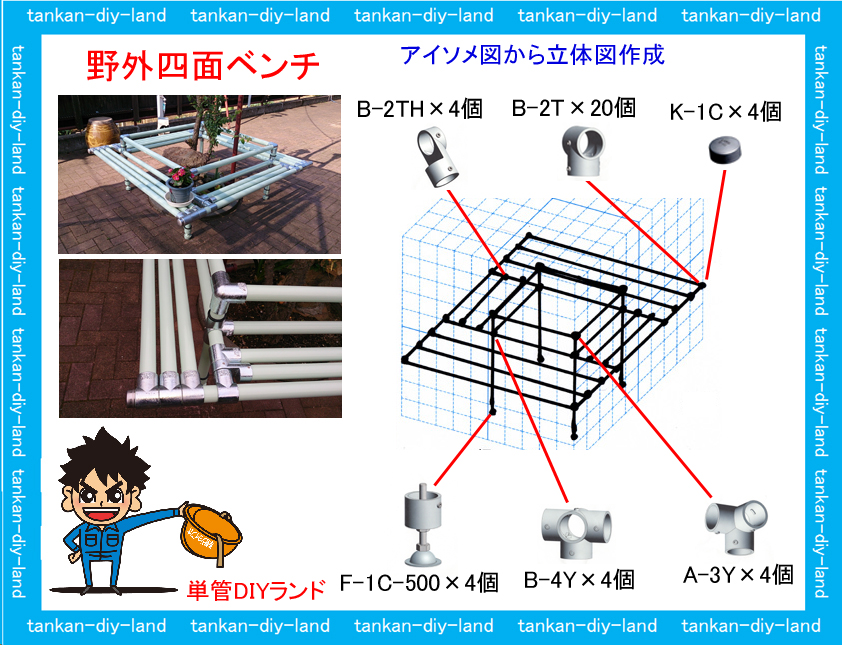

150) 野外四面ベンチ

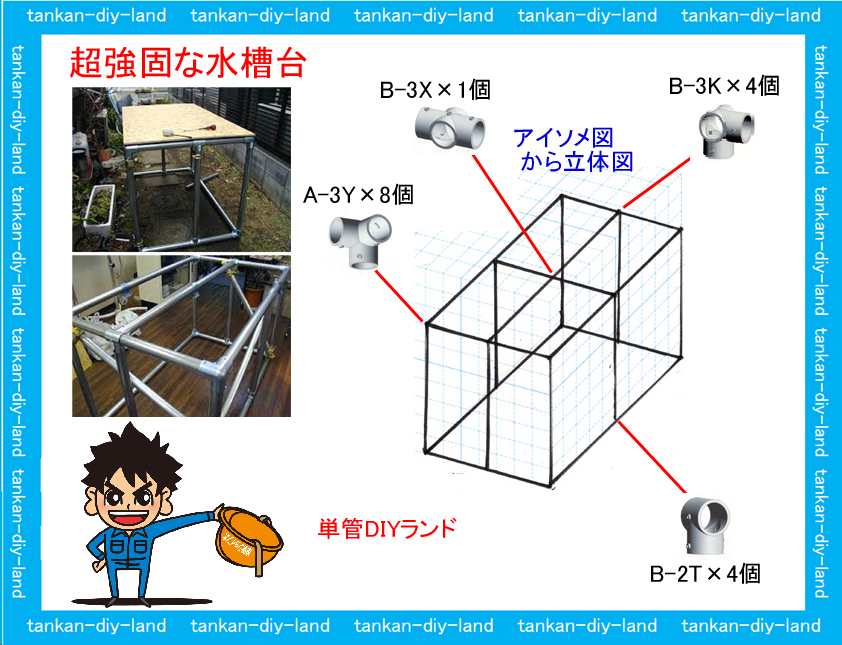

149) 超強固な水槽台

148) 布団も干せる簡単ウッドデッキの単管パイプの骨組み

147)我が家のお姫様専用、防災・天蓋ベット

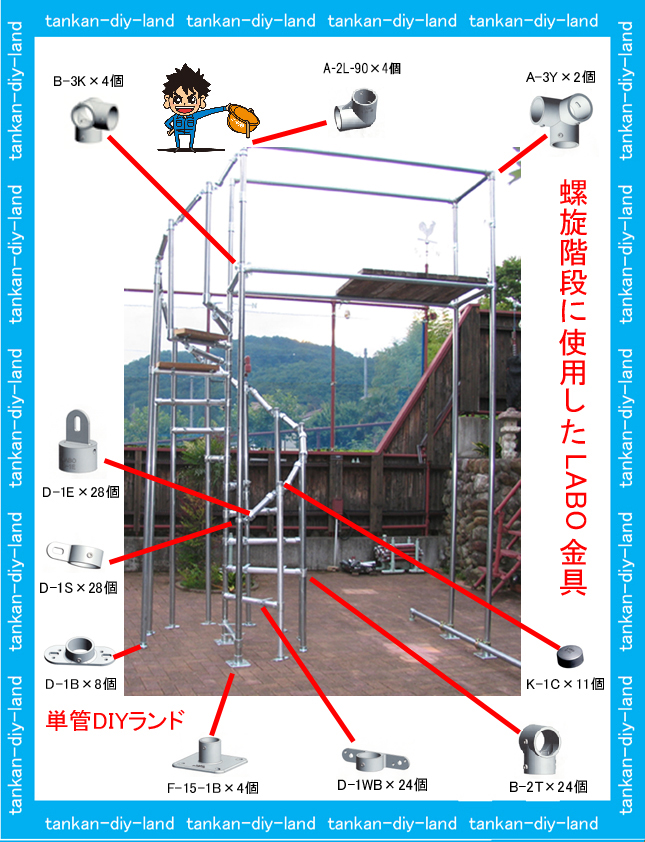

146)単管パイプ螺旋階段(階段踏板SPF材2×8=38mm×184mm×600mm×12枚)

145) トビラ製作部品類

144) 庭に簡単なウッドデッキを作る  アイソメ図だと簡単に立体図が出来ますよ・・・(アイソメ図から立体図を描く)

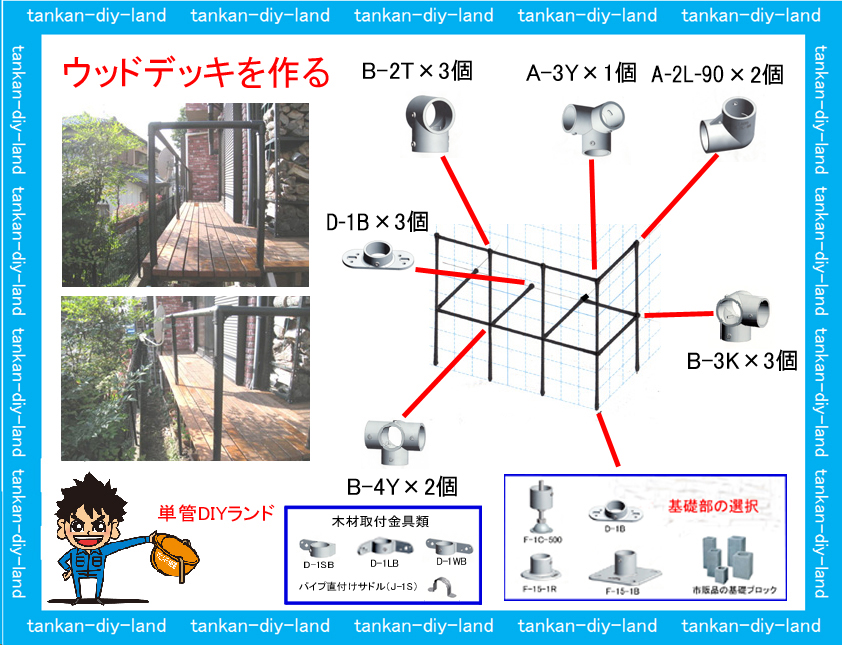

143) ウッドデッキを作る

142)単管パイプの安全柵

141)スタジオディスプレイ    (アイソメ図から立体図を描く)

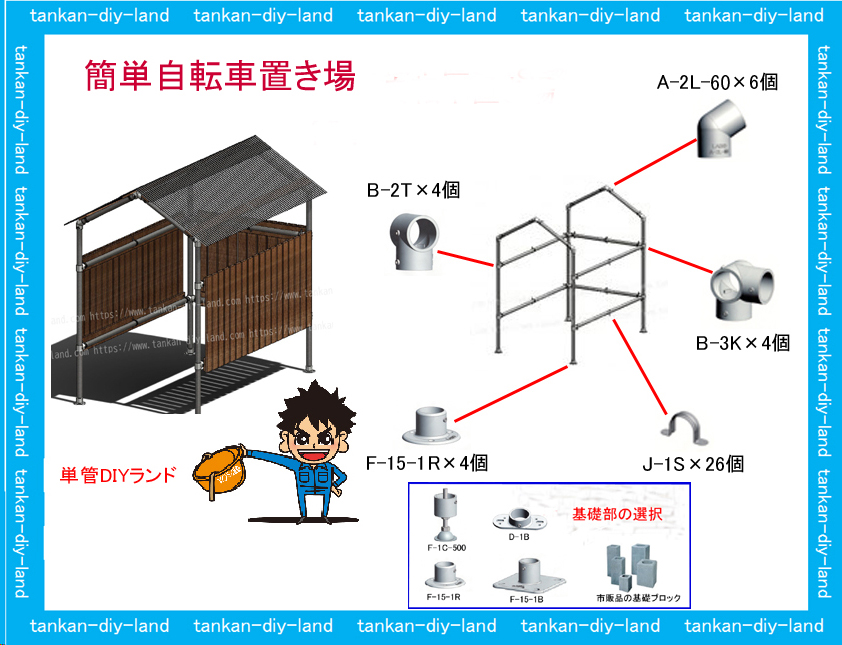

140) 簡単自転車置き場

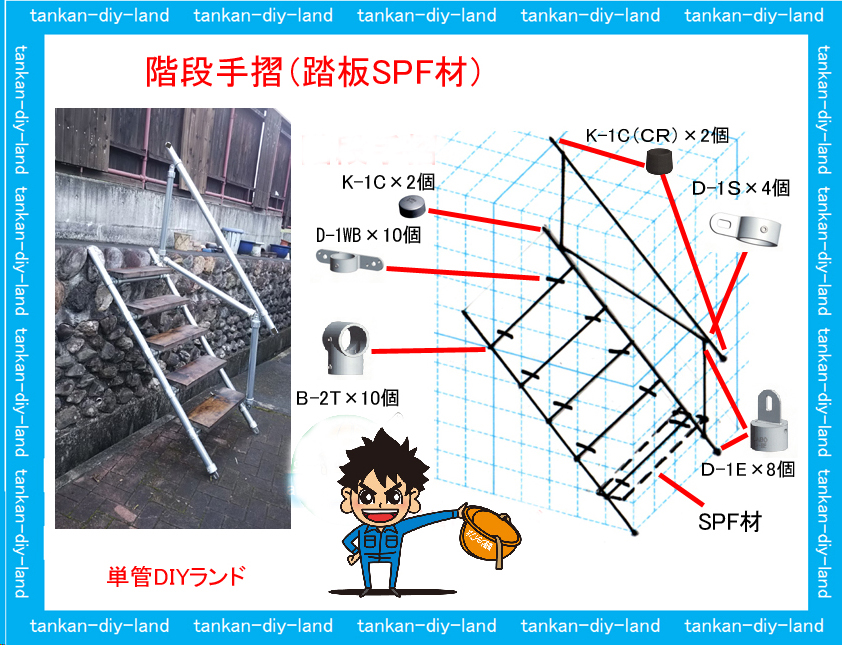

139) 手摺階段(木製踏板・SPF材)

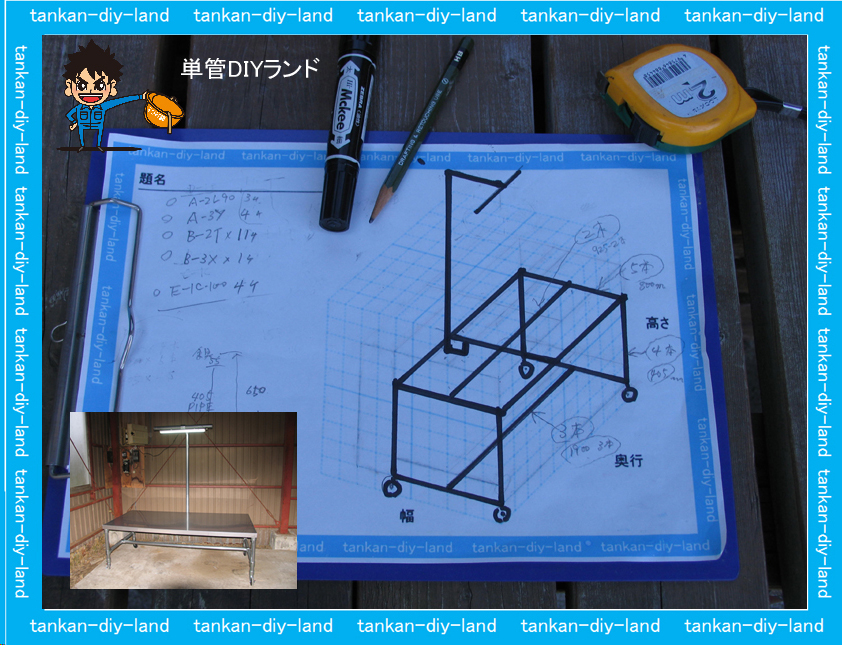

138)私のDIY作業台。(卓上ボール盤・高速カッター・コンプレッサー・グラインダー・万力)(アイソメ図から立体図を描く)

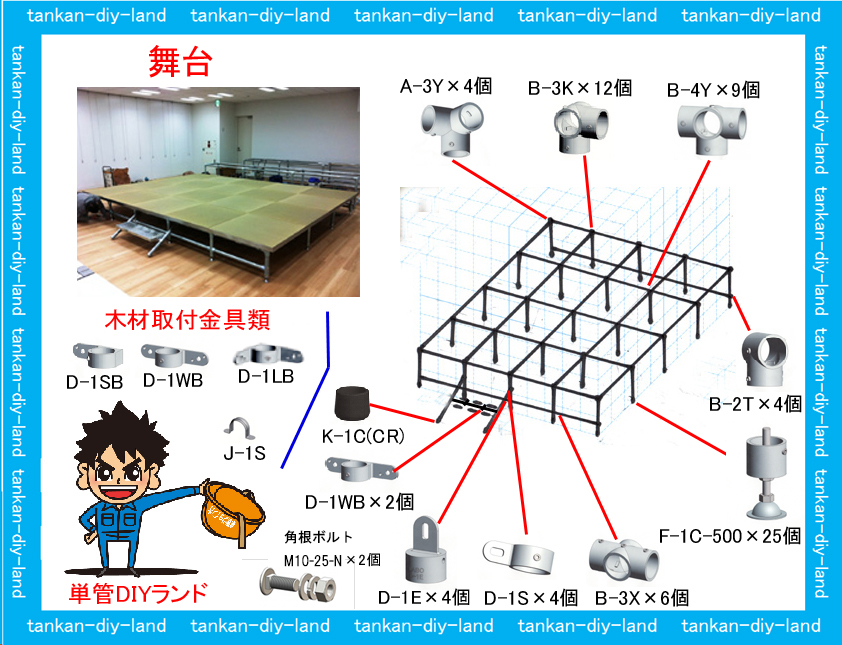

137) 単管基礎舞台

136ゴルフ練習場所      (アイソメ図から立体図を描く)

135)軽トラ(荷台・鳥居)強化。

134)軽トラ(荷台・鳥居)強化。

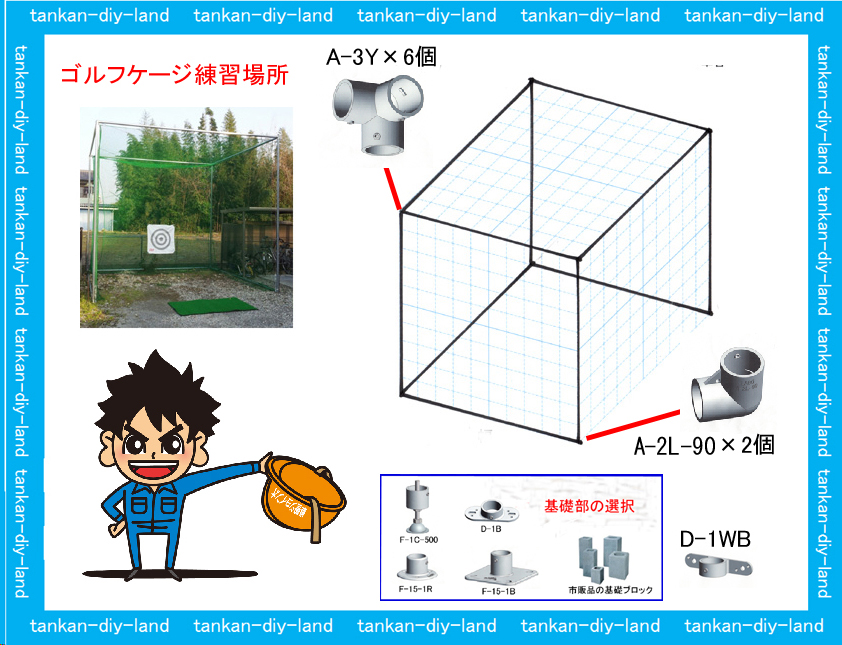

133)ゴルフケージ       (アイソメ図から立体図を描く)

132)メダカ飼育台

131)単管パイプの二連ブランコ

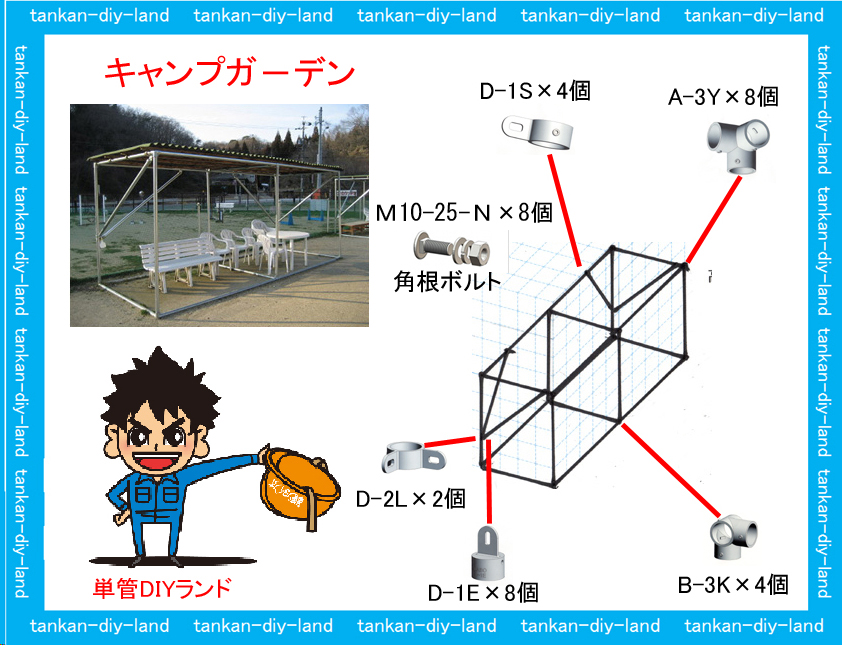

130)キャンプガーデン    (アイソメ図から立体図を描く)

129)単管パイプ小屋にアルミサッシの窓を付ける。

128)小屋のトビラ製作

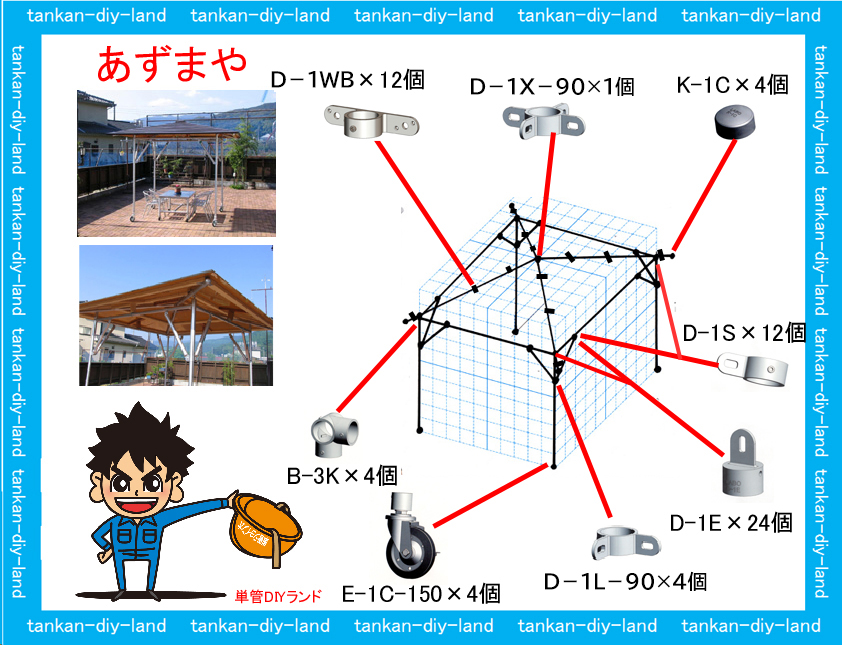

127)単管パイプのあずまや   (アイソメ図から立体図を描く)

126)お店の販売ワゴン

125)移動機械台座

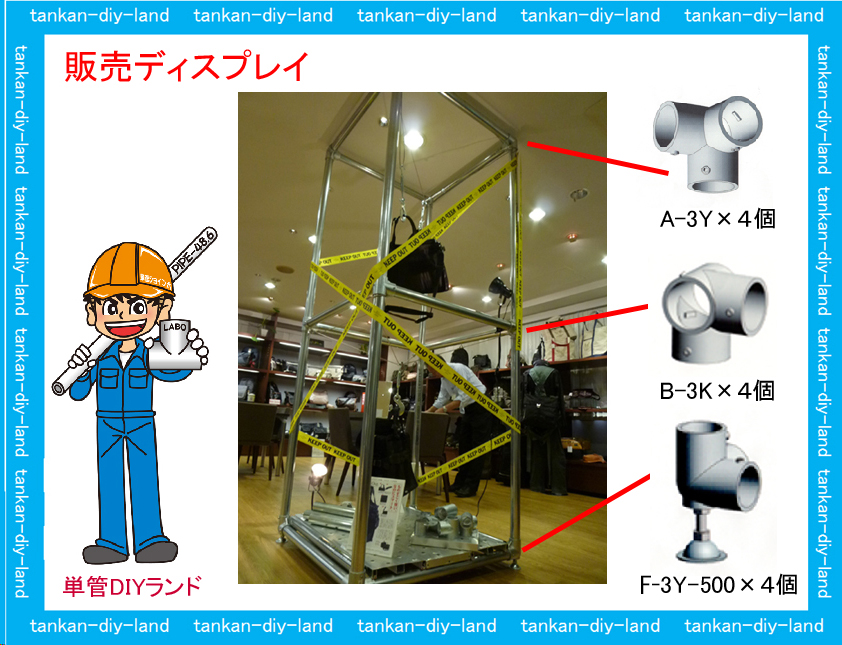

124)お店のディスプレイ

123)サポートベンチ

122)3mロングベンチ

121)パレット台

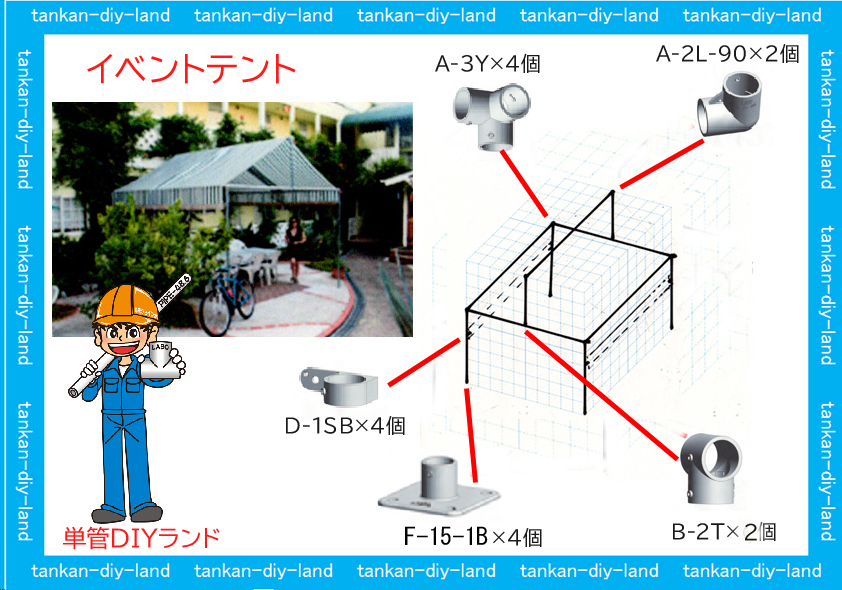

120)イベントテント

119)直交クロスクランプ(B-2XB)

118)案内板

117)トレンドベンチ

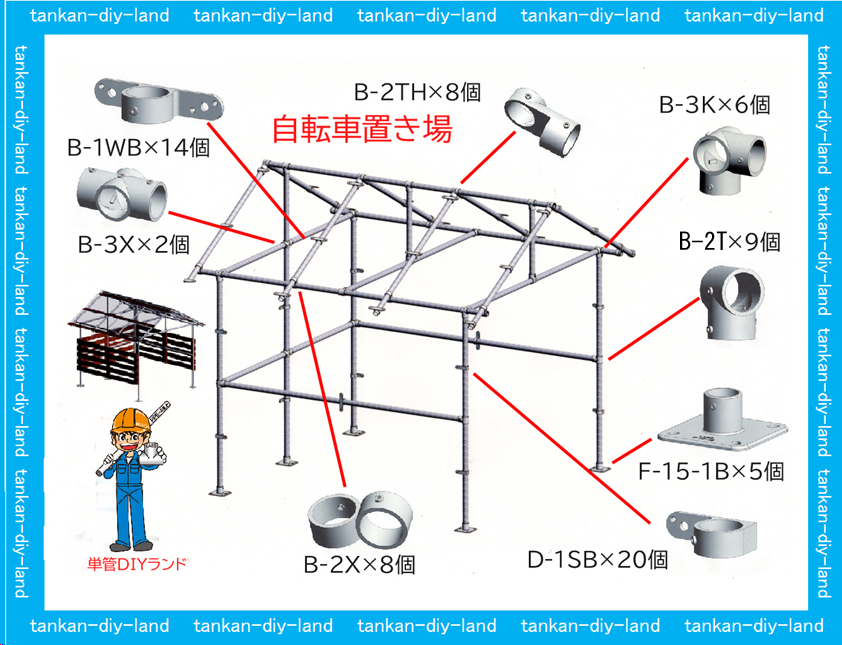

116)自転車置き場

115)自転車置き場

114)間仕切りタイプ柵

113)自由柱(背柱)タイプ柵

112)SPF材の踏台と階段の骨組み

111)単管パイプの木の踏板階段

110)木の踏板階段 手摺付き

109)ロフトベット

108)縁台・縁側

107)猿はしご

106)垂直はしご

105)荷物に合わせた、特殊台車

104)単管パイプの特殊台車

103)登り下りの一方通行、中央手摺階段

102)タイヤ保管台

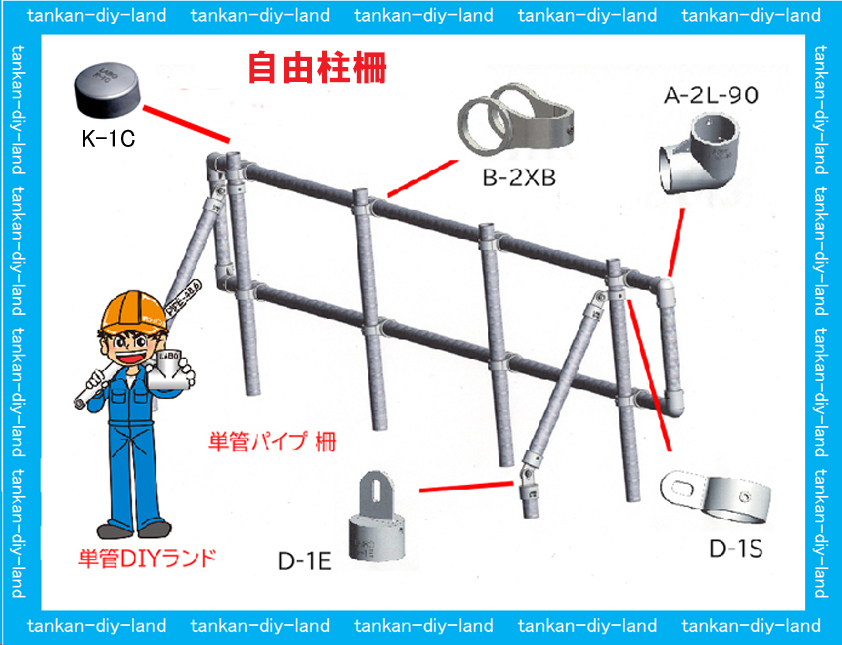

101)自由柱(背柱)タイプ柵

100)移動テーブル

99)間仕切りタイプ柵

98)タイヤ移動台車

97)トレンドベンチ

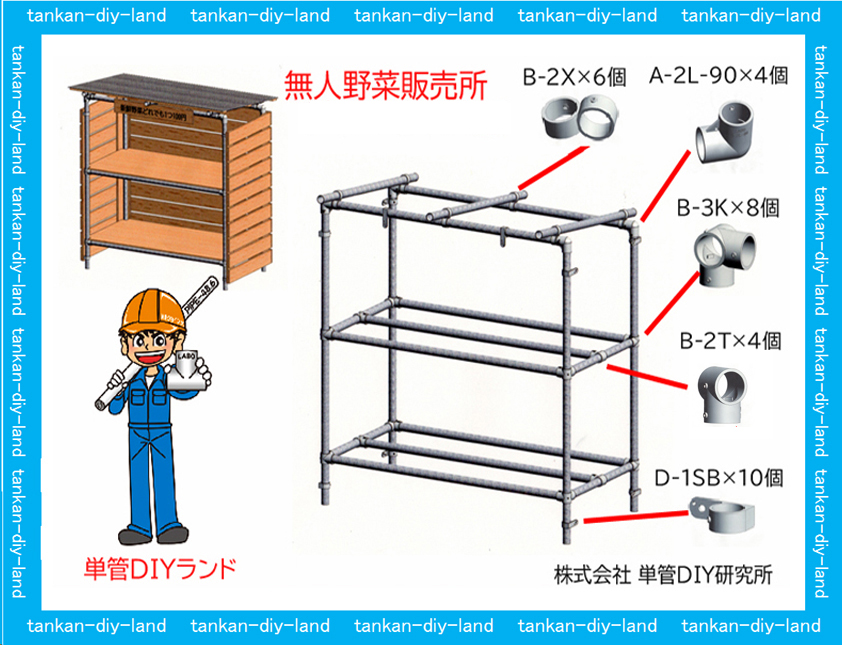

96)無人野菜販売所 どれでの100円、朝採り野菜、無農薬

95)パイプアーチ

94)自由柱(背柱)タイプの柵

単管パイプ工作基礎部の紹介 設置場所の合った基礎の選択

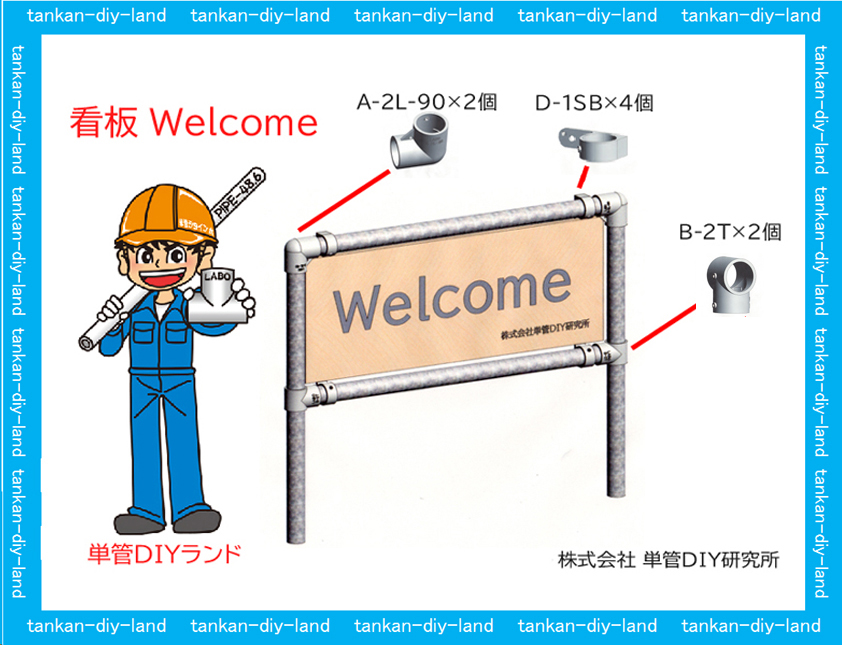

93)看板 Welcome

92)スロープ手摺

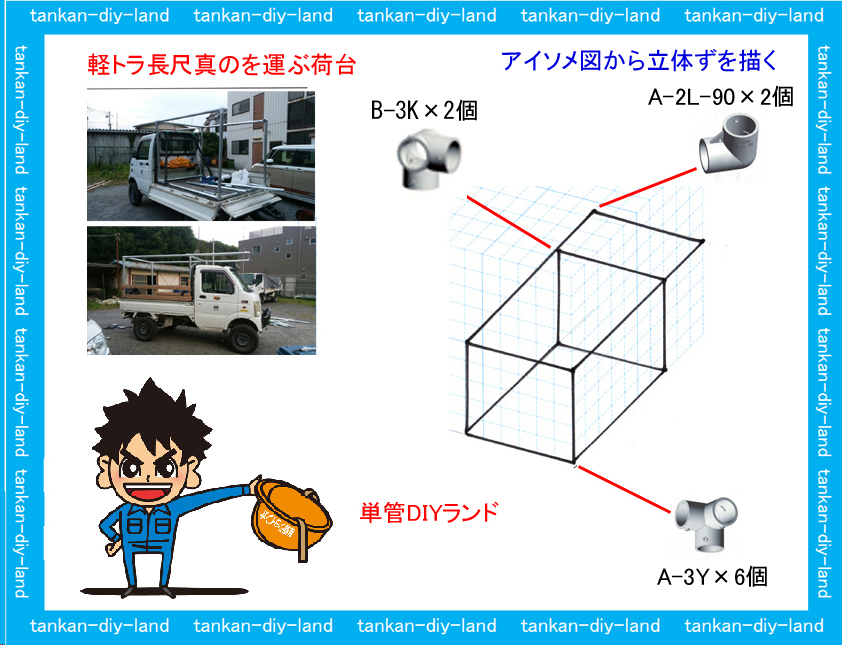

91)軽トラ長尺物を運ぶ荷台

90)オクタゴン(八角形)多目的デッキ

89)オーディオ棚

88)野外単管パイプベンチ(座部木材)長さ3.6m

87)壁の角度に合わせた、スタンディングデスク

86)自慢のスタンディングデスク

85)単管パイプ骨組みの板塀

84)野外ベンチ

83)サンシェード

82)サポートベンチ

81)単管パイプのやぐら

80)サポートベンチ

79)アパレルコーナー創り。

78)ドア製作の参考資料

77)ロフトベット

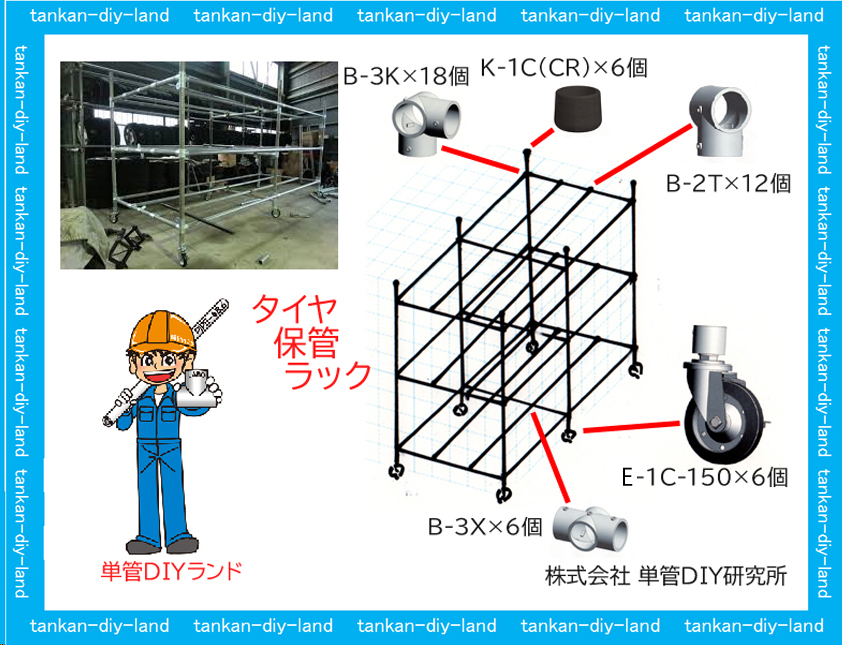

76)タイヤ保管ラック

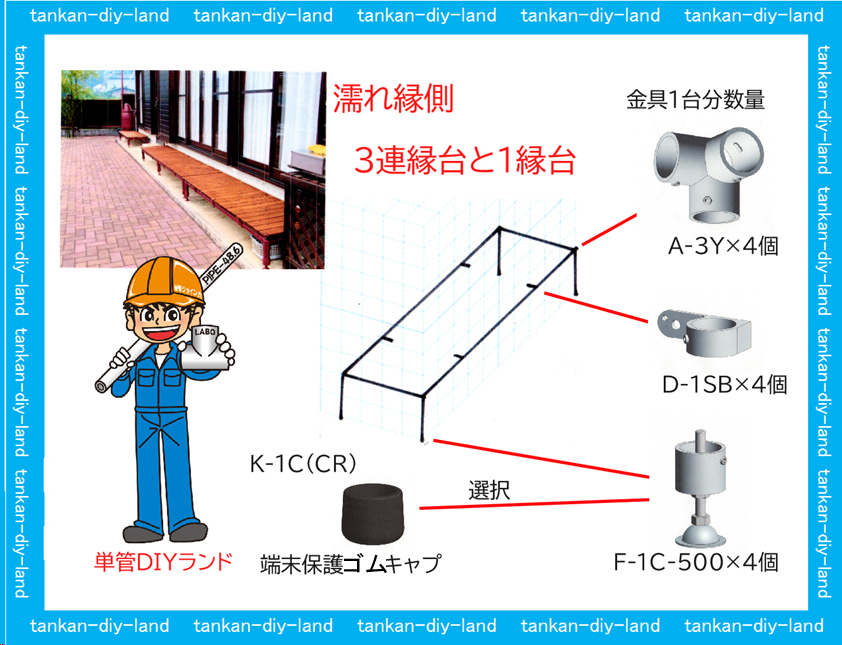

75) 三連濡れ縁側

74)多目的ハウス

73)切妻屋根

72)壁部用自転車

71)トレンドベンチ

70)間取りに合わせたテーブル

69)トレンドカウンター

68)ペンタゴンベンチ

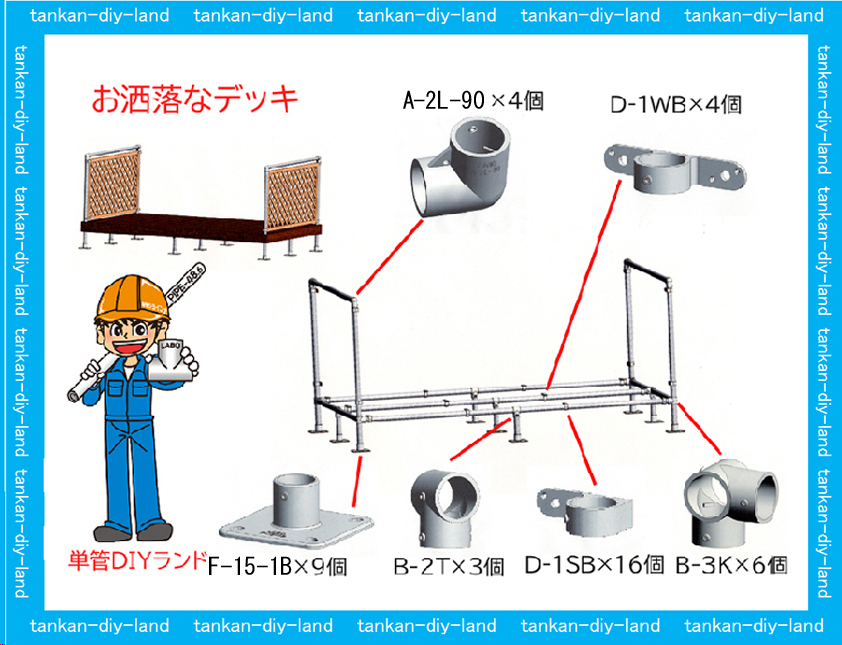

67)お洒落なデッキ

66)濡れ縁側

65)移動作業台

64)ひな壇

63)庭ラウンジ、布団干し。

62)21mの薪置き場

61)薪置き場

60)俺の作業台

59)自転車置き場

58)ぶどう棚

57)トレンドラック

56)ロフトベット

55)むき出しハンガー

54)薪置き場

53)二連テーブル

52)ブランコ

51)パソコンデスク

50)自作ベット

49)超強固な水槽台

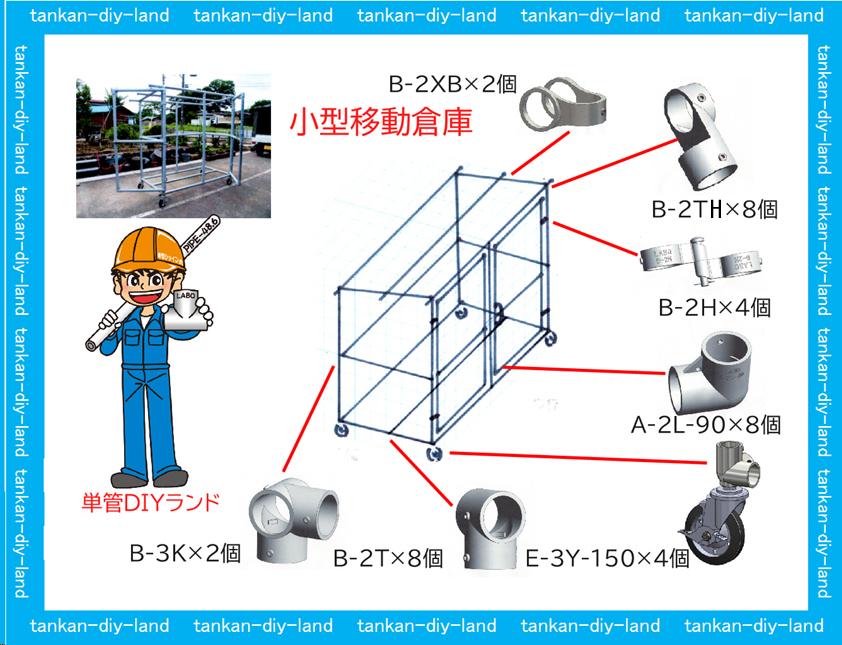

48)小型移動倉庫

47)自転車置き場

46)タイヤ保管ラック

45)野鳥対策用ネット

44)サイクルポート

43)タイヤ保管と物置棚

42)吊り作業台

41)薪乾燥貯蓄棚

40)トレンド棚

39)サッカーゴール

38)ハンガー

37)バイクスタンド

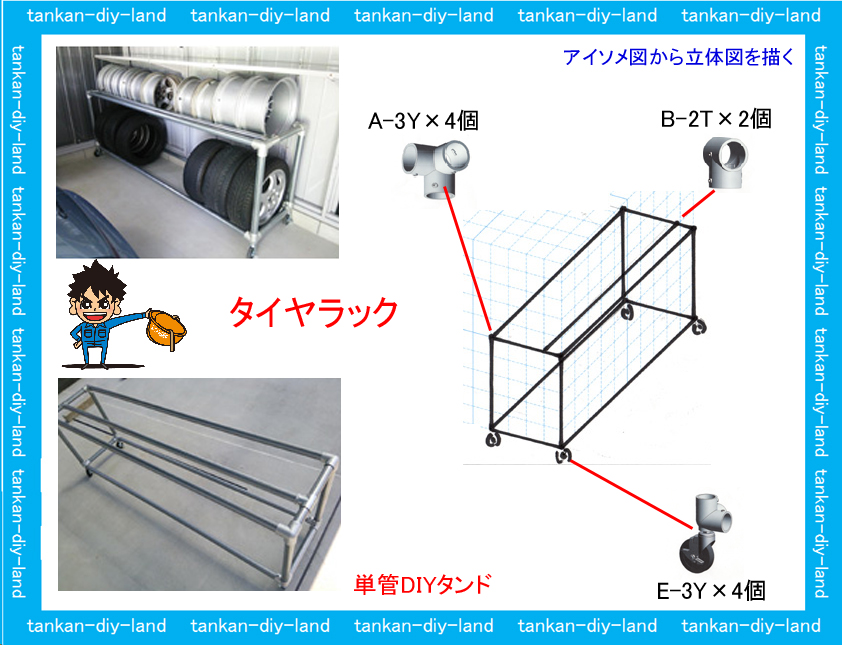

36)タイヤラック

35)部屋に合わせたパソコンデスク

34)チンニングスタンド

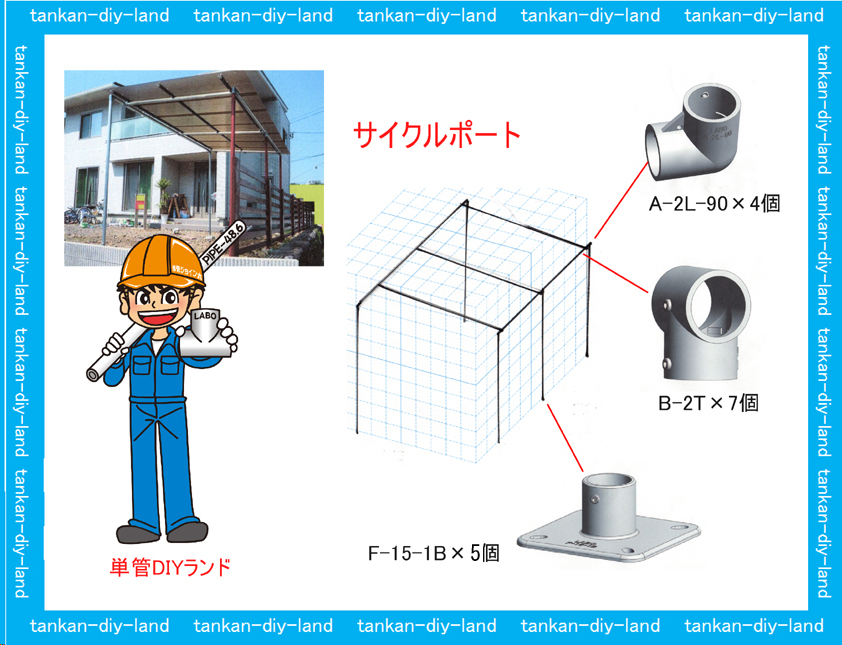

33)サイクルポート

32)木製デッキの単管パイプ基礎

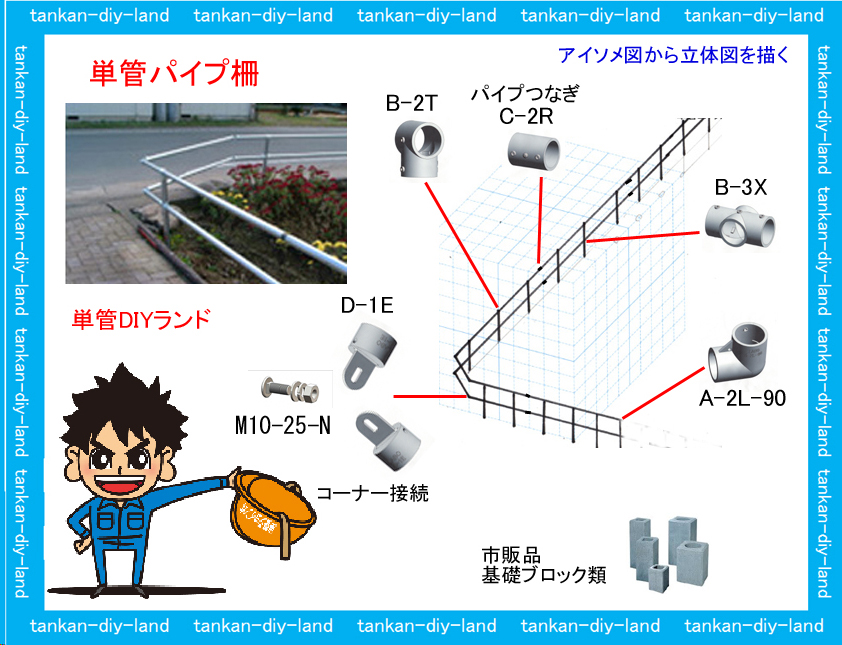

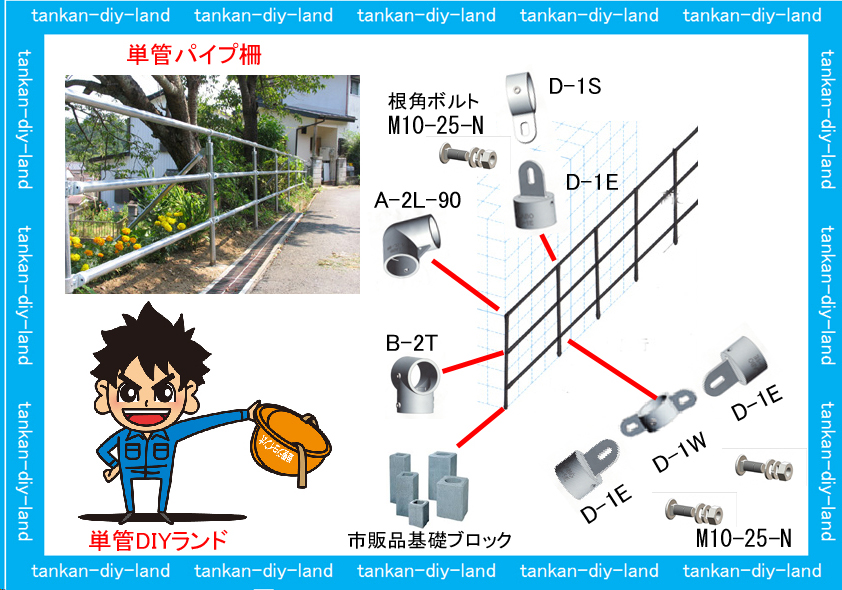

31)単管パイプ柵

30)自由柱(背柱)タイプの単管パイプ

29)単管パイプの少量保管台

28)単管パイプソファー

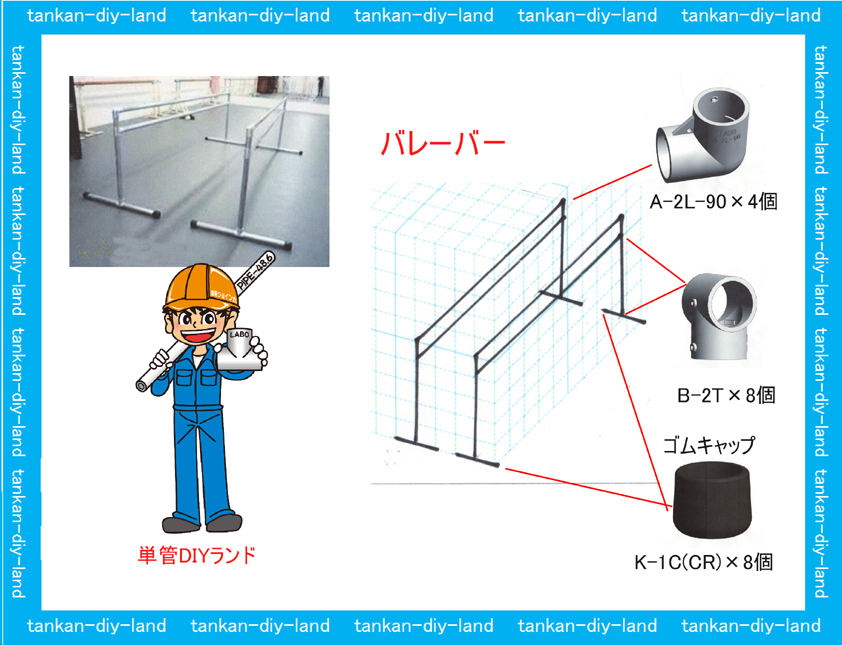

27)バレーバー

26)道路の単管パイプ安全柵

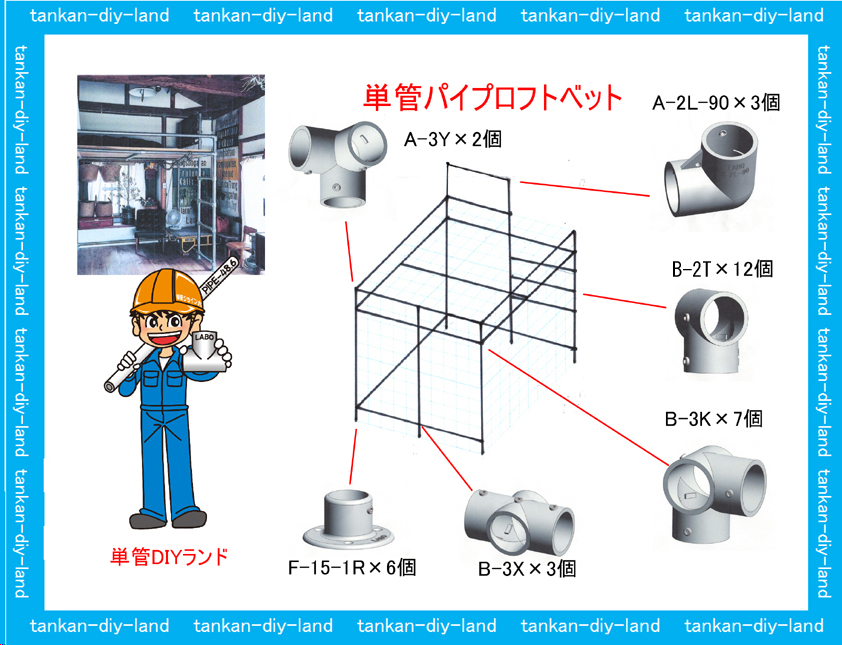

25)単管パイプロフトベット

24)軽トラ荷台、鳥居の強化

23)ガーデンテイブル

22)軽トラ鳥居強化

21)お店のバイクスタンド

20)パン間パイプバイクスタンド

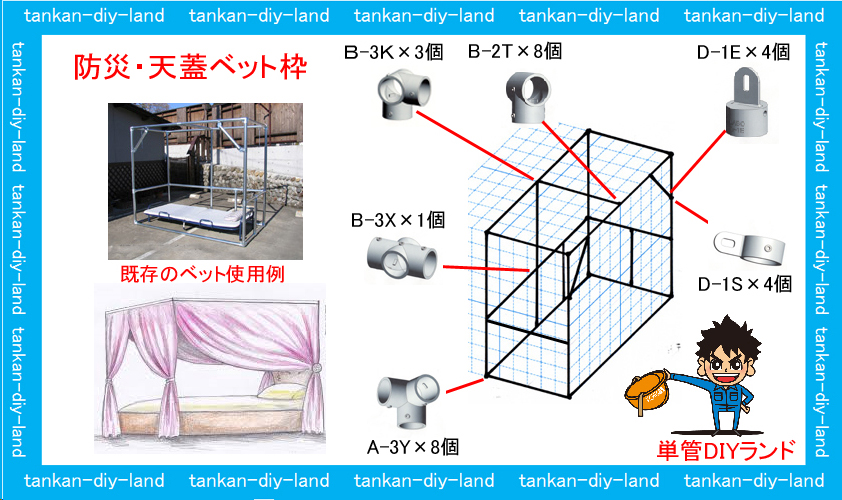

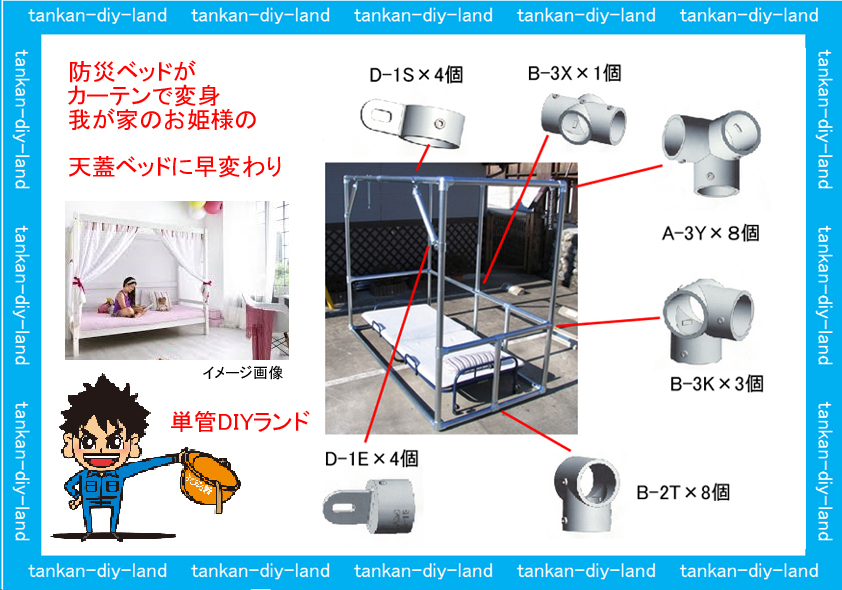

19)防災ベット(カーテンを付ければ天蓋べっト)

18)単管パイプベッット

17)作業用デスク

16)単管パイプ看板、案内板

15)単管パイプ看板

14)オーディオラック

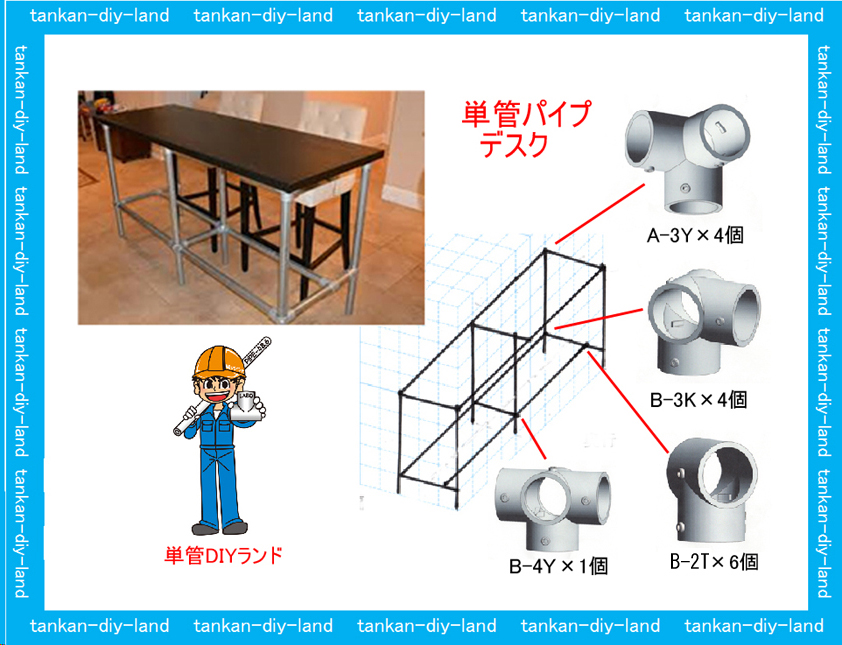

13)単管パイプデスク

12)野外四面ベンチ

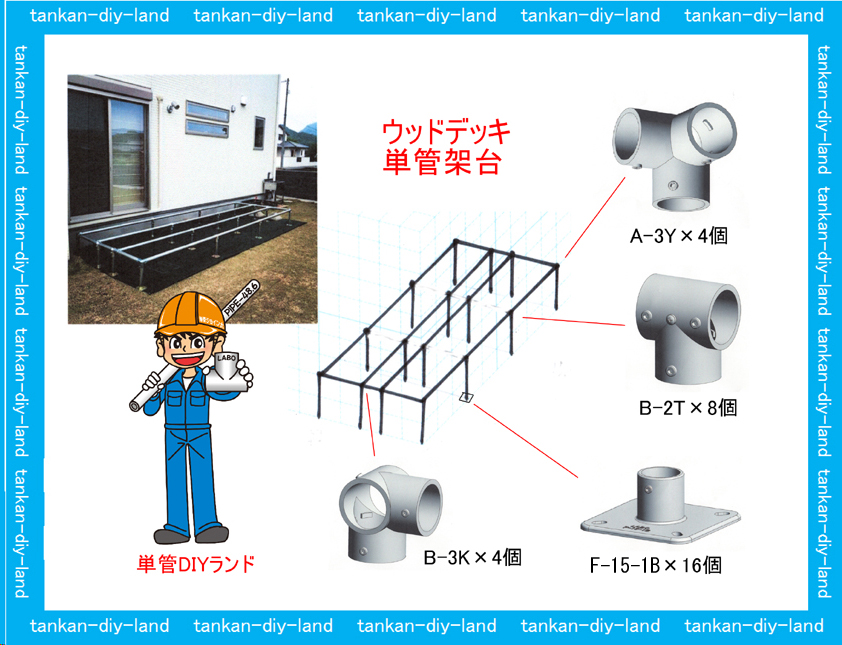

11)ウッドデッキ単管パイプ架台

10) 単管パイプ車庫

9)三連単管パイプ棚

8) 単管パイプ棚

7)テント物置、駐輪上

6)場所の合わせたバリケード

5)自転車置き場

4)テント物置場

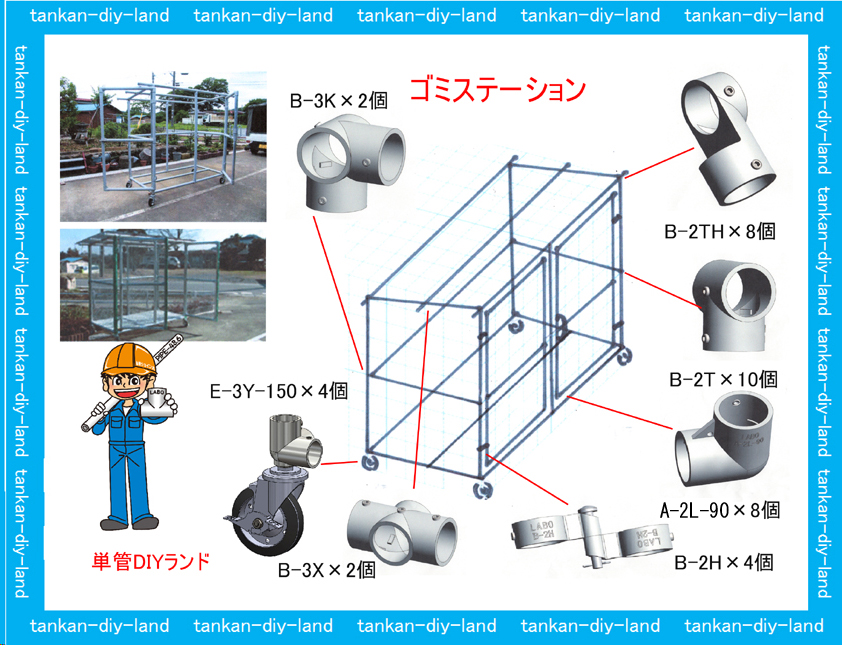

3)ゴミステーション

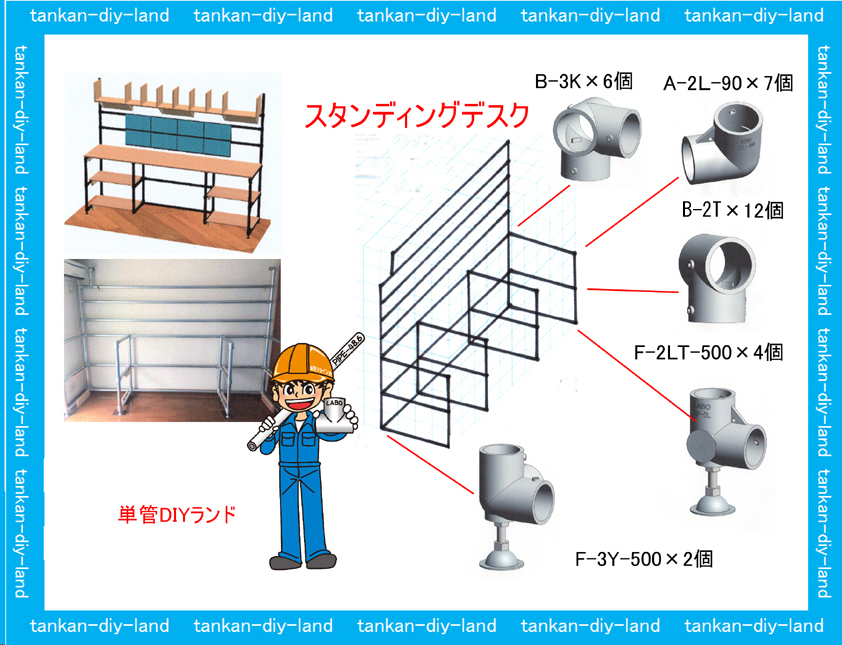

2)スタンディングデスク

1)朝礼台・号令台

皆さんの工作作品の写真を有難うございました。またのご提供お待ちしております。(ニックネーム・ペンネーム可)

LABO(ラボ)金具とは、どんな物

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

単管パイプ工作、アイソメ図から立体図を描く、Google画像へリンク

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。 (アイソメ図用紙  A4- PDF)

設置場所に合った基礎金具や基礎ブロックを選択してください。

管パイプ工作スノコとは 金具で止めるタイプ と 枠に、はめ込むタイプの2種類から選択

金具の表示価格税抜きです↓+現在の消費税プラスです。(2019年01月10日時点の価格

単管パイプの板塀に使用金具単管パイプ、表示単価は+現在の消費税です。(2019年4月14日時点の価格)

単管パイプ小屋の木材との接続用金具 (他の金具に合わせて5mm浮くベースタイプとパイプ直付けサドルタイプ)

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

単管工作に便利な金具と木材(市販品)

気になる市販品、ウエスタンラッチ(カインズホーム購入)  ウエスタンラッチの詳細は カインズホーム リンク

気になる市販品、波板取付金具 購入先(カインズホーム)さん パイプボルトセット 10本セット(1/4×50×80)¥238(2019/4/28)購入

気になる市販品 パイプボルトセット カインズホームさん に リンク

単管パイプと木材のDIY工作に便利な、(SPF材とは、ホームセンタ-様等で一般的に販売されている木材です

気になる市販品、台車用ノーパンクタイヤ 購入先(コメリ)さん 固定タイプ(FC1005PU)  自在タイプ(SC1005PU)  φ260mm 耐荷重80kg

管パイプ専用吊バンド(J-TB)使用例  (フェンス類は市販品です)

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

単管パイプ小屋 屋根波板・アルミサッシ枠・ドア

LABO(ラボ)金具 表面処理:溶融亜鉛めっき仕上げ (パイプ止まり金具と貫通金具)

LABO(ラボ)金具はこんなに大きなボルトで締めているのと同じです。(ボルト先がクボミだからパイプに食い込み引抜強度が強い)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

LABO(ラボ)キャスター

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

① 単管パイプキャスター付き工作物

② 単管パイプキャスター付き工作物

基礎ブロク市販品・基礎金具・水平調整金具・壁金具・タタッチメント・サッシ取付金具

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド・機器取付コ-ナ-金具。

単管パイプザムキャップ発売開始 1個100円税込108円 ZAM材とは:ほぼ錆びないと言われる画期的な鉄板で、耐食性が溶融亜鉛めっき鋼板に比べて10〜20倍優れていて、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。(型番K-1C)

価格は2019/5/23現在です。

単管パイプキャップのZAN(ザム)鋼板とは(ほぼ錆びないと言われる画期的な鉄板)単管パイプとほぼ同じ材質です。

錆に強いLABO(ラボ)金具の表面処理(めっき)について。 (ラボ金具は溶融亜鉛メッキ仕上げです)

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。公的機関等では野外での工作物、橋・鉄塔・陸橋・電柱・信号器柱・電波塔・等の鉄部材料の本体や金具類の表面処理を溶融亜鉛めっき仕上げでないと殆んど採用されいません。

実際のパイプと金具引抜強度が知りたくて、試験台を作り試験をやって見た・・・参考資料です。

LABO(ラボ)金具の止めビスとは・・ここが違う

金具とパイプの引き抜け強化対策、ドリルビスを片側貫通の強化対策で、せん断荷重は890KGでした。(参考値です)

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

単管パイプとはどんなもの・・・・ホームセンターさんの販売風景

単管パイプのうんちく、肉厚1.8mmと2.4mm特性の違いはこんな物(国内パイプメーカー使用転載)

単管パイプのメーカーマーキング確認(メーカーによりマーキングは異なります、マーキング無しは粗悪品か規格外)

単管パイプ使うならどっち

単管パイプの強度とは:中間荷重(質量)で荷重を取り去るとパイプが元に戻れる(復元)できる最大荷重です。参考資料

両端支点のモーメント(M=PL/4)   中間荷重の算出数式 一般炭素鋼鋼管(JIS G 3444) 100mm間隔

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)

単管パイプの機械的性質(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

だから金具も溶融亜鉛メッキ

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ)

異種金属接触腐食とは

単管パイプ工作には、できる限り同じ金属類同士で工作(異種金属接触腐食とは金属により電気の流れの違いにより錆やすいそうです)パイプの表面処理が溶融亜鉛メッキだから、金具も溶融亜鉛メッキの製品をお薦め。

サンプル写真:同じ条件下での木ネジの錆は5本中、ステンレスの接触部の木ネジ2本だけに錆が出ていた。

実際の中間強度が知りたくて、試験台を作り試験をやって見た・・・参考資料です。

単管パイプ2m支点っでの中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し(荷重50kg単位)

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。
