単管パイプ柵タイプの自由支柱(背柱)も間仕り切支柱もＬＡＢＯ（ラボ）金具
お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！
直交クロスクランプ（B-2XB) 『あったらいいな』を形にするお手伝い。
組み立て簡単、見た目もキレイ、自慢したくなるDIY・・・・使用金具（B-2XB）とキャップ（K-1C)

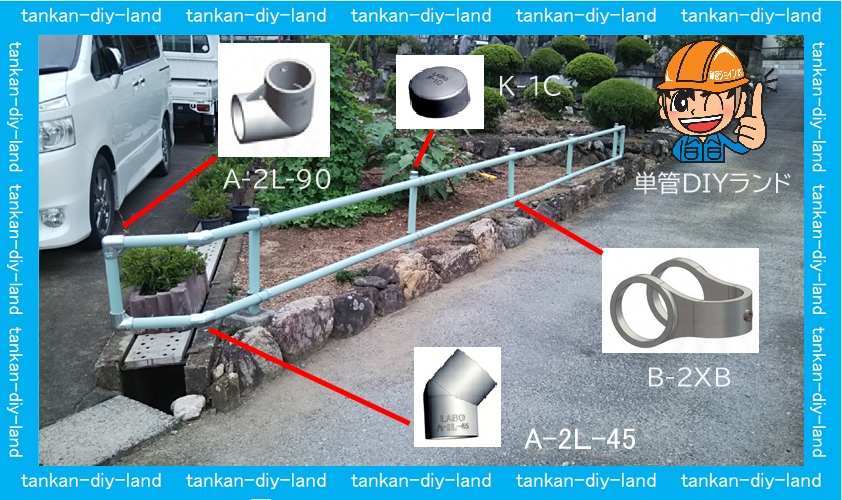

ＬＡＢＯ(ラボ）金具の使用場所（ A-2L-90・A-2L-45・B-2XB・K-1C・4種類）

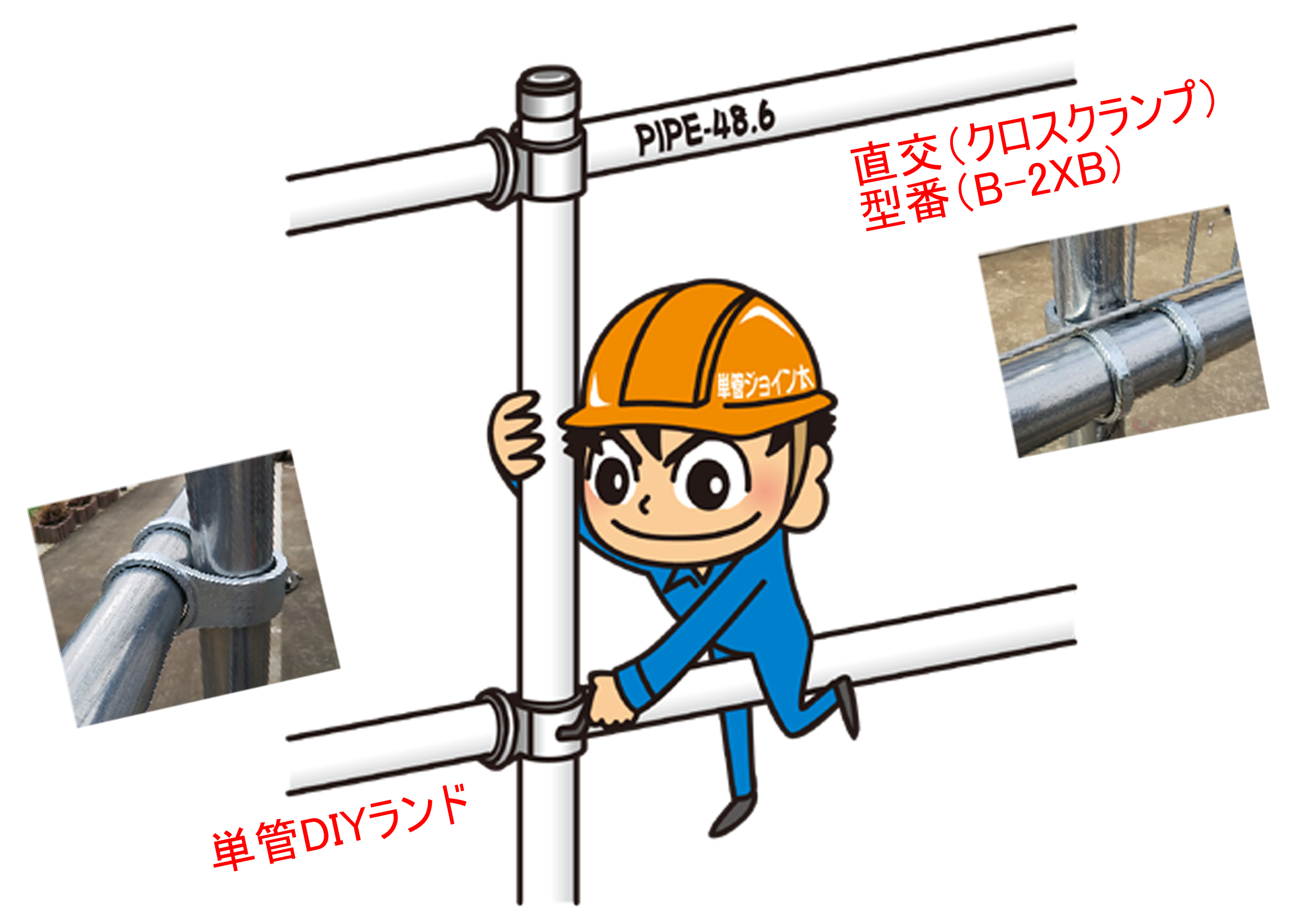

直交クロスクランプ 型番（Ｂ-2ＸＢ）

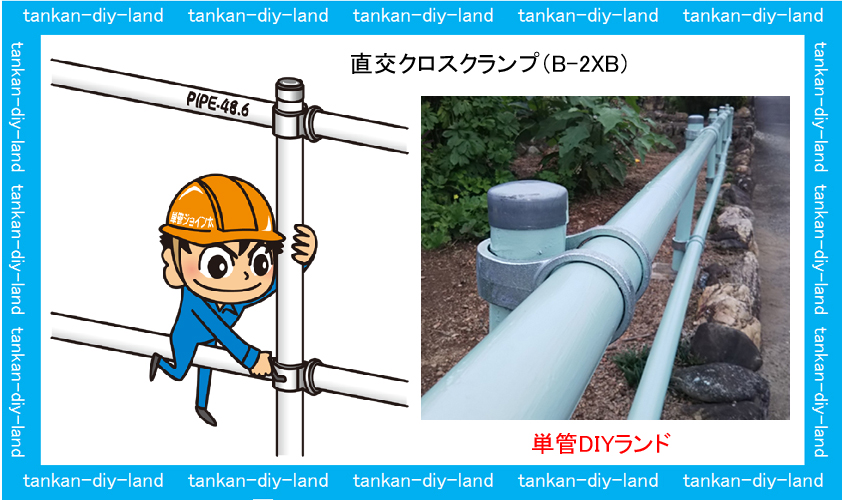

直交クランプ使用のクロスクランプとキャップの柵
基礎ブロックタイプ単管パイプ柵
自由柱（背柱）柵 ＬＡＢＯ（ラボ）直交金具類(B-2XB・B-2X)での柵作りのアドバイス
クロスクランプの強度を調べてみました。
ＬＡＢＯ直交クロスクランプ（B-2XB）は 318kgの荷重でも破損しませんでした。（参考値です）
直交クロスクランプ 型番（Ｂ-2ＸＢ）3D-PDF
単管パイプ柵再生工事完成 各方向からの写真
単管パイプ柵
端末キャップ（Ｋ-1Ｃ）
単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』
ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 ＬＡＢＯキャップ (K-1C)
単管パイプキャップのZAN(ザム）鋼板とはほぼ錆びないと言われる画期的な鉄板。単管パイプとほぼ同じ材質です。
引用元 株式会社Fugen
ゴムキャップ・安全キャップ・保護キャップ（クロロプレングム）とは
↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓
ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識
注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。
単管パイプ多目的小屋 軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプ多目的小屋 テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプの多目的小屋
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）
ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル Ｊ-1Ｓ(サドル）
単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル Ｊ-1Ｓ(サドル）
単管パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製
単管パイプと木材のDIY工作に便利な、SPF材とは
注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意必要です！！！
単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。
だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）
ＬＡＢＯ金具は溶融亜鉛めっき仕上です
犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）
一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき
単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。
めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）
ＬＡＢＯ(ラボ）金具 （パイプ止まり金具と貫通金具）
ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

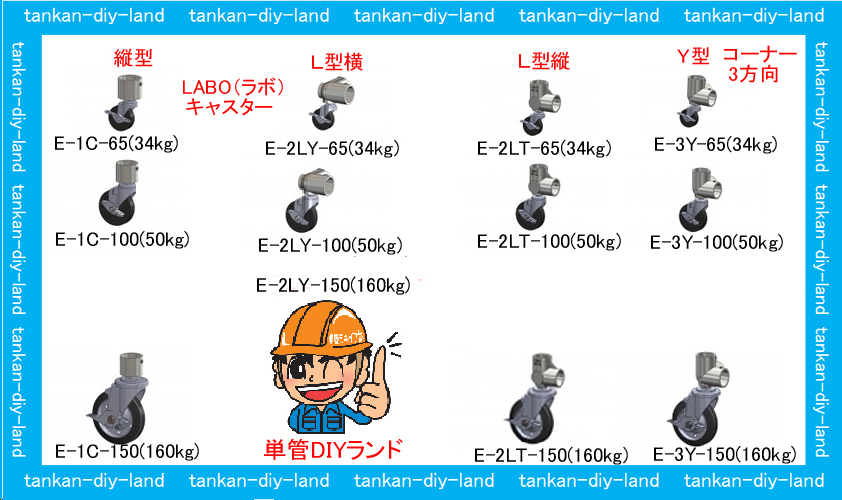

ＬＡＢＯ（ラボ）キャスター
ＬＡＢＯ金具 繋ぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め（サドルベース）金具・キャップ
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
基礎ブロックとは 建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）
サンプル写真 ↓ 単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒
単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない
単管パイプ使うならどっち
各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については、品質や規格面で注意が必要な場合があります。
両端支点のモーメント（M=PL/4) 中間荷重の算出数式 一般炭素鋼鋼管（JIS G 3444) 100mm間隔
両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量 PIPE-48.6×2.4 (JIS G 3444)
単管パイプの機械的性質（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
単管パイプと木材との接続金具
錆に強いＬＡＢＯ(ラボ）金具の表面処理（めっき）について。
ＬＡＢＯ（ラボ）継手・金具・ジョイント・クランプ類は殆んどの商品が溶融亜鉛めっき仕上げです。詳しくは製品案内をご覧ください。
LABO金具はFCD鋳鉄(ﾁｭｳﾃﾂ）の素材だから錆づらい なぜ鋳鉄は鋼に比べ、錆が進行しにくいのでしょうか。
引用元 公益社団法人日本鋳造工学会
ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う
サンプル写真：同じ条件下での木ねじは5本中、ステンレスに接触している2本だけに錆が出ていた。
ＬＡＢＯ(ラボ）金具類でこんな物もできます。
締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
