【LABO金具紹介】 縦I型水平調整金具【F-1C-500】 単管パイプ 外径 φ48.6mm

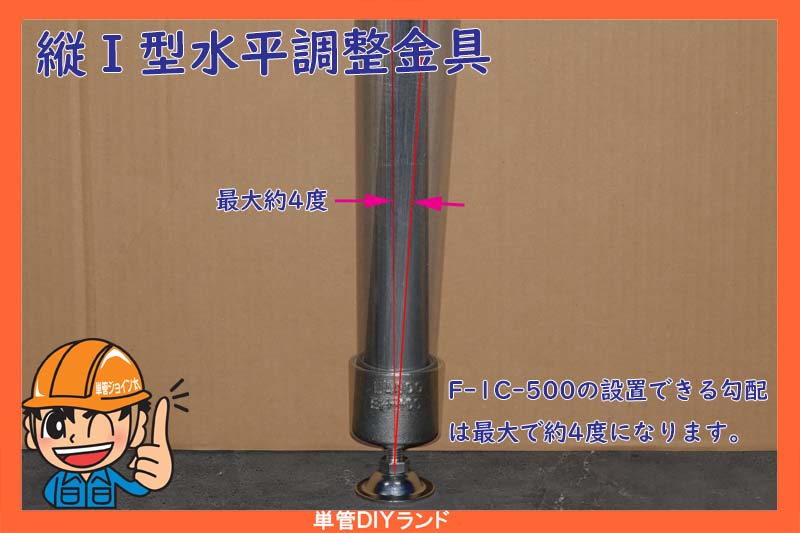

縦I型水平調整金具 【F-1C-500】

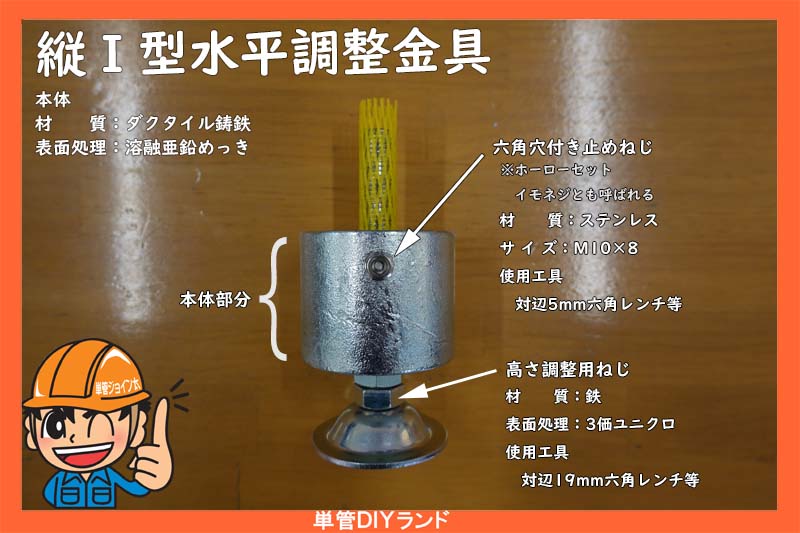

本体部分
材質:ダクタイル鋳鉄
表面処理:溶融亜鉛めっき
高さ調整用ねじ
材質:鉄
表面処理:3価ユニクロ



水平調整が出来る金具です。

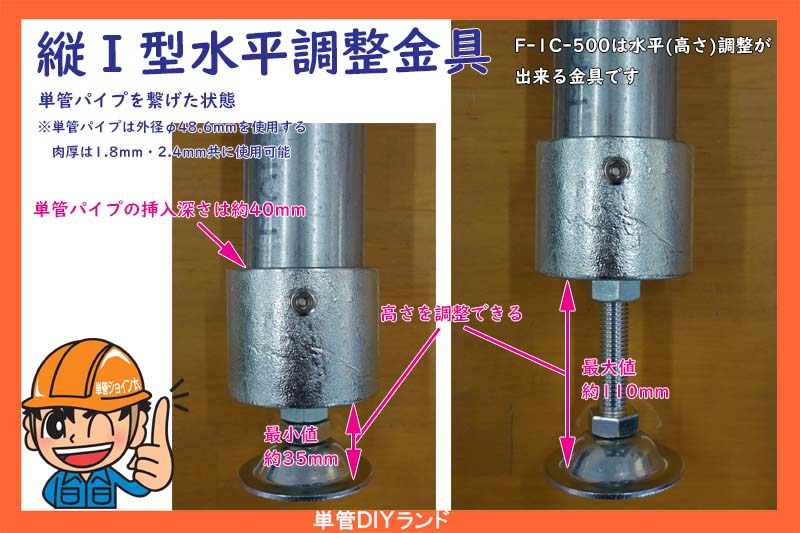

使用する単管パイプは外径がφ48.6mmのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)
テーブル ・ 棚の脚として使用できます。
単管パイプの挿入の深さは約40mm
約75mm金具を動かすことが可能です。

※金具の高さが低い(ねじを出さない)方が安定します。大まかな寸法調整は単管金具で微調整を高さ調整用ねじで調整してください。



※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。
※ご使用状況によって上記の性能が発揮できない場合がございます。
※製品は改版される可能性があり、上記の説明は2022年9月30日時点となります。
製品の図面は各製品ショッピングページにございます。



F-1C-500ショッピングペー



前回【Y型キャスター】のご紹介記事へ



コーナー金具のご紹介記事へ(A-3Y)
貫通金具のご紹介記事へ(B-3K)
繋ぎ金具のご紹介記事へ(C-3T)
止め金具のご紹介記事へ(D-1E)
I型キャスターのご紹介記事へ



他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。





縦I型水平調整金具が使用されている製作品

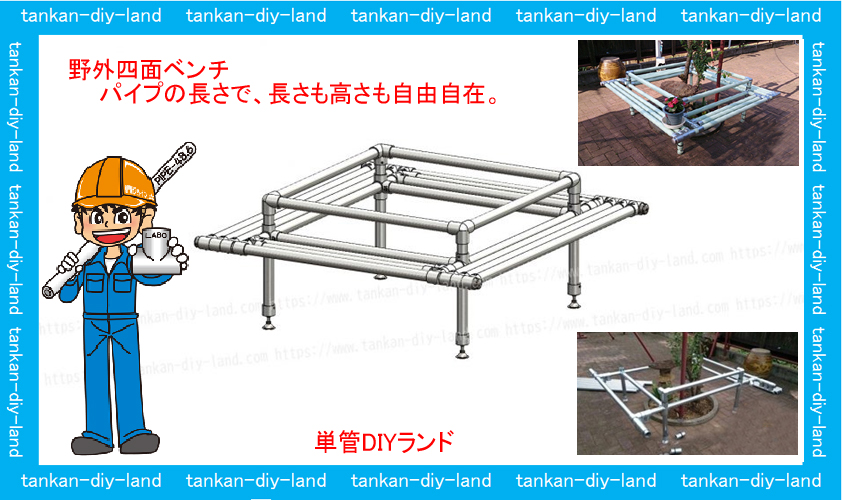

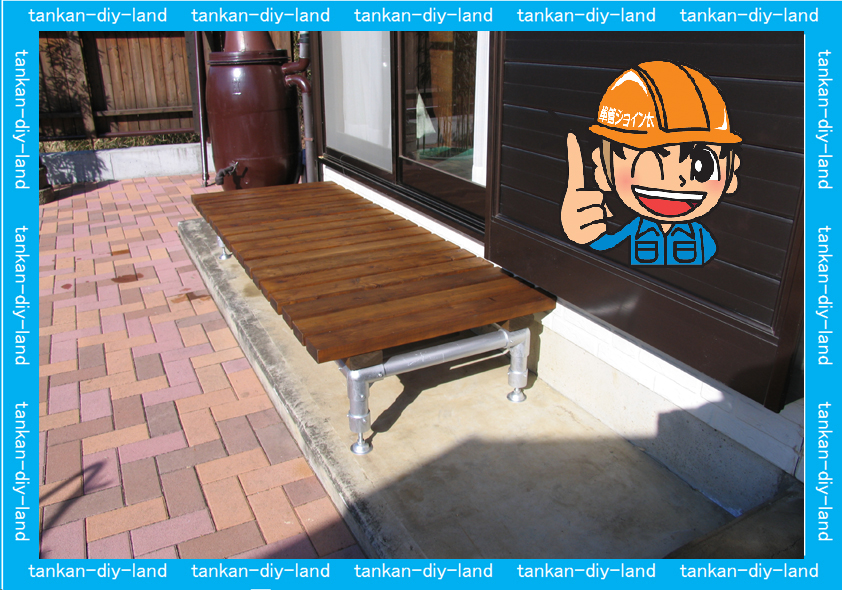

ベンチ・縁台



お買い物はこちら↓

※本サイトの掲載内容(画像、文章等)の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。

関連記事

  1. 単管パイプ 場所に合わせた棚 LABO(ラボ)ジョイントショップ tankan.tv

  2. 単管金具の shop 屋根付き特性ベンチ 単管パイプDIY工作 LABO(ラボ)ジョイント tankan.tv

  3. ラウンジ手摺 LABO(ラボ)クランプショップ tankan.tv

  4. 【祝!】単管DIY研究所のお誕生日! tankan.tv 単管パイプ工作

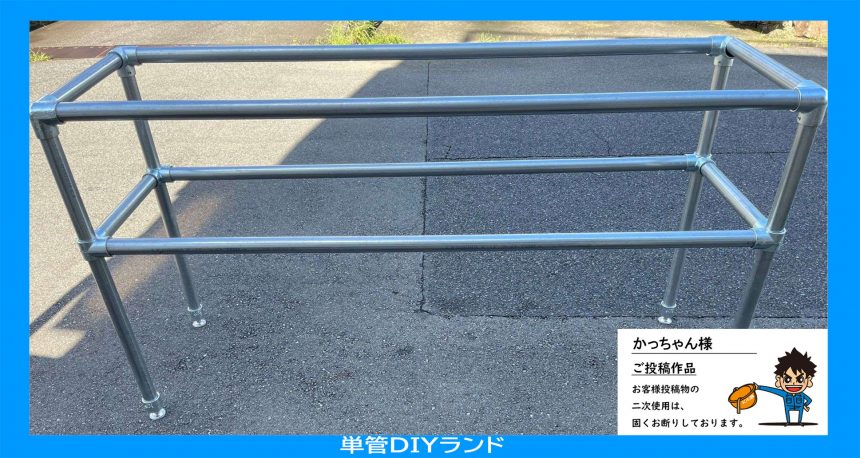

  5. 【お客様投稿作品】お好みの大きさで作る、二段棚。

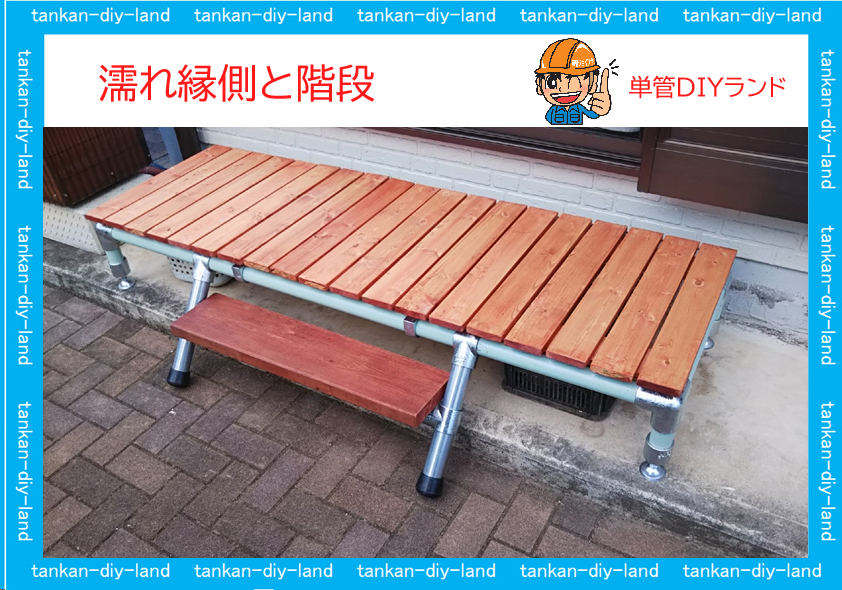

  6. 濡れ縁側 の単管パイプDIY工作 LABO(ラボ) 継手金具ジョイントShop tankan.tv
