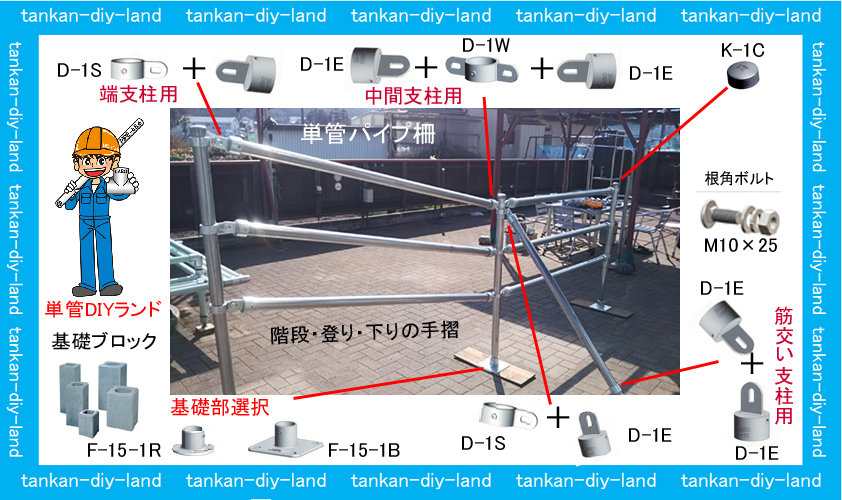

スロープ ・ 坂道・階段等にやさしい手すりもDIY でジャストサイズに・・高さも、角度も、自由自在の自由柱の柵、あんな物、こんな物作ってみたいＬＡＢＯ金具。
お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！
ジョイン太君です、貴方も単管DIY工作に挑戦してみませんか！！！
単管ＤＩＹランドの多くの工作物を見る Google画像へリンク

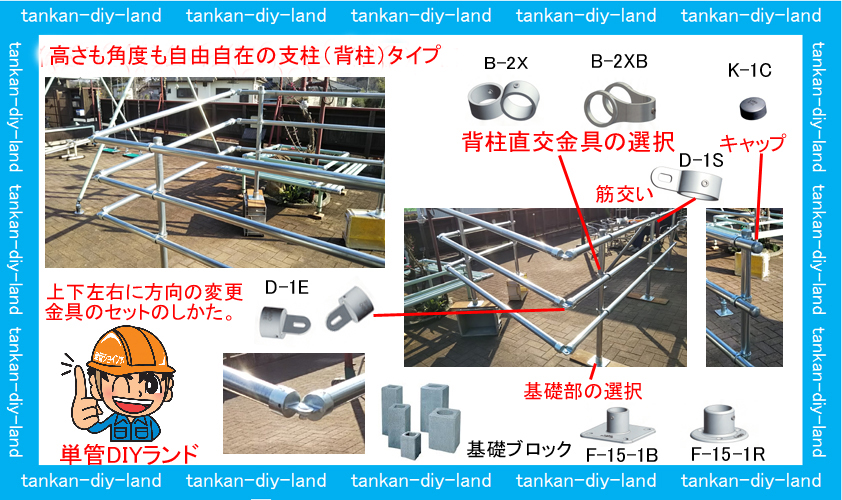

高さも角度も自由自在の自由柱の柵に使用したＬＡＢＯ金具

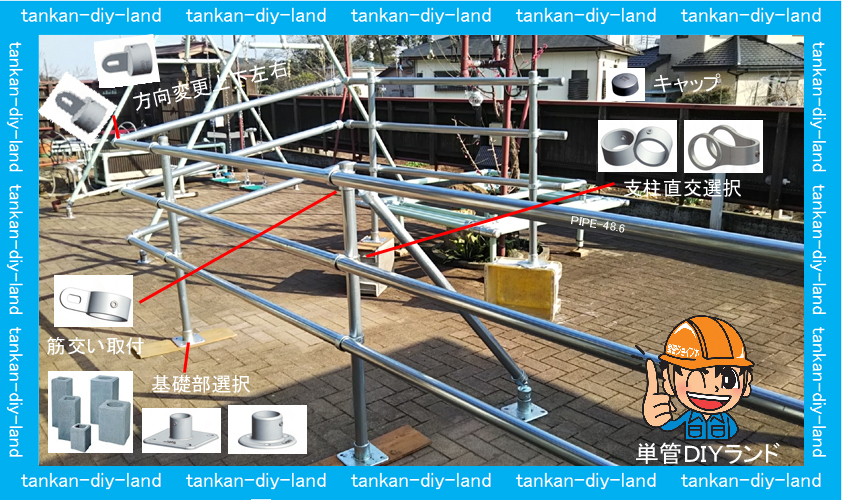

単管パイプの柵を自由自在に210°全方向に曲げる組み方もできます。

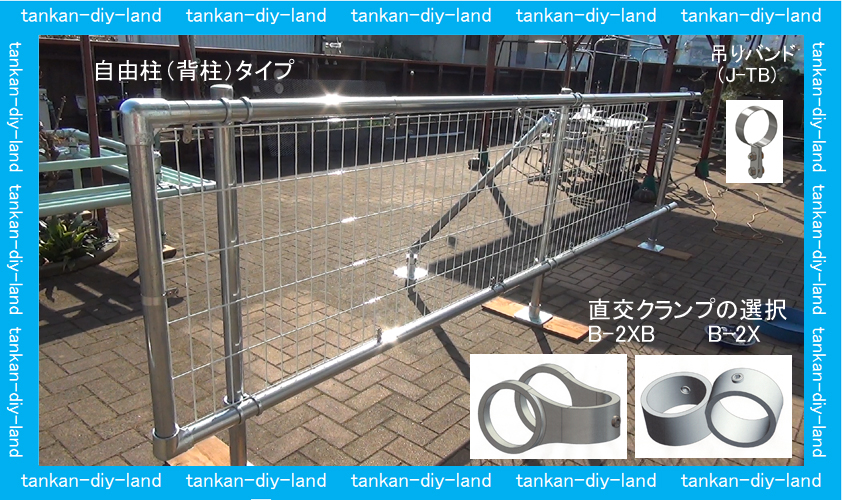

自由柱（背柱）柵 ＬＡＢＯ（ラボ）直交金具類(B-2XB・B-2X)での柵作りのアドバイス
自由支柱（背柱）タイプの柵フェンス仕様
仕様例
間仕切り柵に使用したＬＡＢＯ金具類
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』
↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓
ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識
クロスクランプの強度を調べてみました。
ＬＡＢＯ直交クロスクランプ（B-2XB）は 318kgの荷重でも破損しませんでした。（参考値です）
ＬＡＢＯ(ラボ）金具本体溶融亜鉛めっき仕上げ （パイプ止まり金具と貫通金具）
ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
ＬＡＢＯ(ラボ）金具本体溶融亜鉛めっき仕上げ 金具キャスター類
ＬＡＢＯ（ラボ）金具ではこんな物も出来ます。
単管パイプキャスター付き工作物
ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ
繋ぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め（サドルベース）金具・キャップ・吊りバンド・機器取付コ－ナ－金具。
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
ＬＡＢＯ（ラボ）金具は溶融亜鉛めっき仕上げです・・・ドブめっきとか天ぷらめっきとも呼ぶ・・
ＬＡＢＯ(ラボ）金具類でこんな物もできます。（本体、溶融亜鉛めっき仕上げ）
注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい。
サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となりますのでご了承ください。
チャート紙PDFをダウンロードして工作を楽々設計（金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう）
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙
ＬＡＢＯ protection cap K-1C(CR) とは
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・等
材質（クロロプレンゴム） 使用環境により異なりますので、劣化したら交換してください。
ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 ＬＡＢＯキャップ (K-1C)
引用元 株式会社Fugen
ＬＡＢＯ（ラボ）キャスター工作物、こんな物が出来ます。
単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのストッパー（トビラ止め）
単管パイプ専用吊りバンド(J-TB)使用例
基礎ブロックとは 建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）
サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒
ウエスタンラッチ（カインズホーム購入） ウエスタンラッチの詳細は カインズホーム リンク
ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。
ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルト（M10-25-N)は、角根丸頭ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。
単管パイプ多目的小屋 軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプ多目的小屋 テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプの多目的小屋
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）
ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル ・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル ・Ｊ-1S(サドル）
単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル ・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル ・Ｊ-1S(サドル）
単管パイプと木材のDIY工作に便利な、SPF材とは
注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。
単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。
だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）
ＬＡＢＯ金具は溶融亜鉛めっき仕上です
犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）
一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき
単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。
めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）
各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。
現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』
数式からの算出中間荷重（参考参考資料）
実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。
簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
