単管・足場パイプとは、外径48.6mm 国内どこでも!1mから手軽に買える便利なパイプ

単管パイプ,テーマソング ♬ YouTube で公開中・・・タイトル (a whole week)

一般的には全国のホームセンターさんで1m~6mまで、1m間隔で販売されています。(まれに1m~4m位の所も有ります)。

お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。

足場・単管パイプとは*****

単管 (たんかん) とは、建築工事で用いられる機材の一種で 単管パイプ の略。 建築現場で作業をするための足場用資材として利用されることが多い。単管という言葉をはずして、単にパイプと呼ばれることがある。 単管パイプの直径規格はJIS G 3444によって48.6mmと規定されている。

注意:見た目は同じで単管パイプと表示じてあるが、肉厚が1.8mmと2.4mmを販売しています。

単管名人のおすすめは、単管パイプ国産メーカーは3社(丸一鋼管、大和鋼管工業、中山三星建材)なら安心。№ 2107420210720

マーキングはメーカーも新しく書体や色等を更新してますが、殆ど同じ内容です。

グーグル画像に飛んで,画像を見ながら、作りたい画像をクリックして、イメージ図と継手金具の選択が楽です。

単管パイプの強度・元の戻れる中間荷重(質量)Google画像へリンク

単管工作名人ブログ Google画像へリング ここをクリック

単管パイプ選ぶならどっち!!

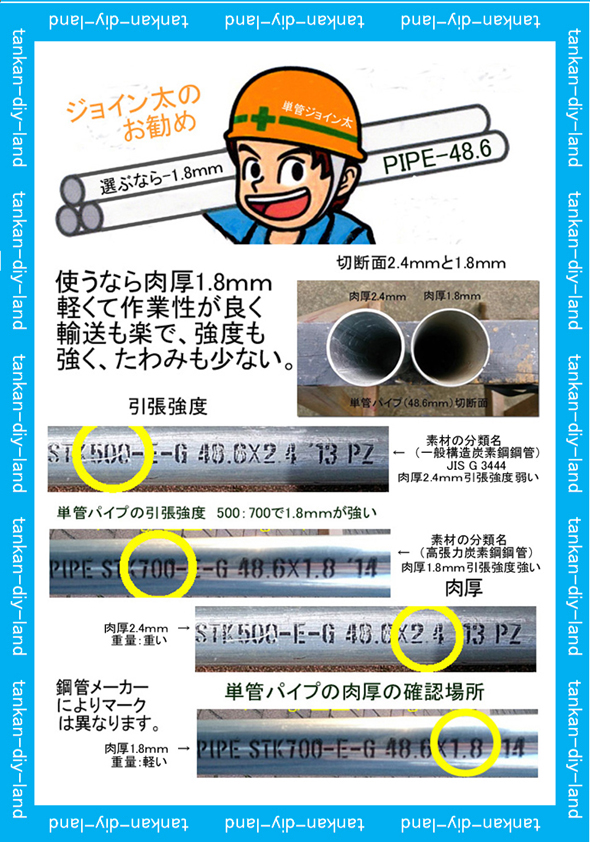

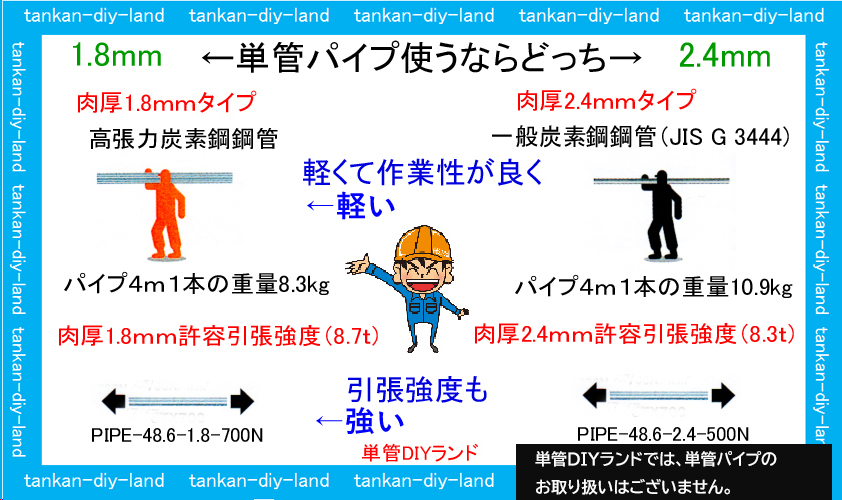

肉厚1.8mmは(高張力炭素鋼管)と肉厚2.4mmは(一般炭素鋼管)の強度と重量の比較(国内パイプメーカー様の資料の転載)

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

単管パイプ強度と作業性とたわみの比較 (国内パイプメーカー様の資料の転載)

単管パイプの強度とは:中間荷重(質量)で荷重を取り去るとパイプが元に戻れる(復元)できる最大荷重です。参考資料

両端支点のモーメント(M=PL/4)   中間荷重の算出数式 一般炭素鋼鋼管(JIS G 3444) 100mm間隔

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)

単管パイプの機械的性質(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

単管パイプの呼び名イロイロ・単管・足場パイプ・単管ヨンパーロク・単管48.6・486・パイプヨンパーロク・48.6パイプ・仮設パイプ・ヨンパーロクパイプ・等呼ばれているパイプ肉厚1.8と2.4mmの専用の接続LABO(ラボ)金具類です(パイプジョイント)とも言う

ホームセンターさんの販売風景

LABO金具と単管パイプ、でこんな工作物が出来ます。 DIY工作類

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

単管パイプ端末専用(ゴム・安全・保護)キャップ)とは

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ専用吊バンド(J-TB)使用例

LABO金具と金具の接続に便利な角根丸頭ボルトをお勧めします。

作業性が良い角根丸頭ボルトセット(M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ中間荷重試験台

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し(荷重50kg単位)

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う パイプと金具の引抜試験(15Nm610KG)

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

単管多目的ハウス Google画像へリンク ここをクリック

見て納得する、チャート図を見ながら、設計、施工、単管継手選択、予算の算出等も楽に出せるページです。

単管パイプ DIY 研究所 発信  注意:アイソメ図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい。

 アイソメ立体図の構造は保障値ではございません、自作工作物は自己責任となります。

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。№ 1158920210707

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプの多目的小屋

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと木材の直付け接続金具(J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

DIYパイプ工作は、出来る限りパイプの加工は避ける、パイプ本来の物性値の変化により強度の低下を回避して安全第一を優先する。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)

LABO金具は溶融亜鉛メッキ仕上です。

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)
