限りなく広がる夢はLABO（ラボ）金具 手摺を付けて→ステップかスロープも付けて→屋根も付けようかな。
単管工作金具の予算、多くの工作物の使用金具が解る Google画像へリンク
庭から上がれるステップ（階段）も付けましたが、追加工事で手摺りを付けて（布団干し）変更工事前
No.115120210430

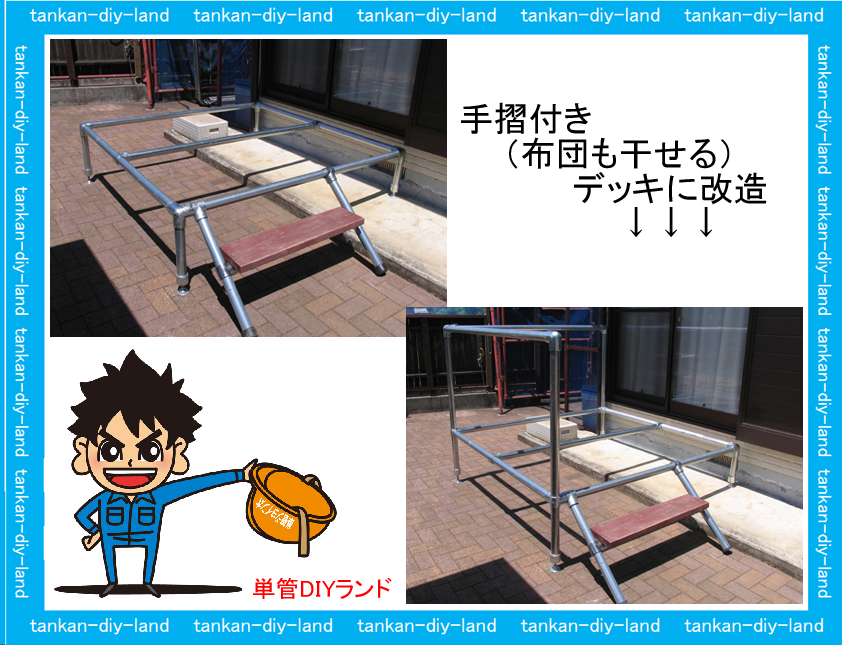

追加工事で手摺りを付けて（布団干し）

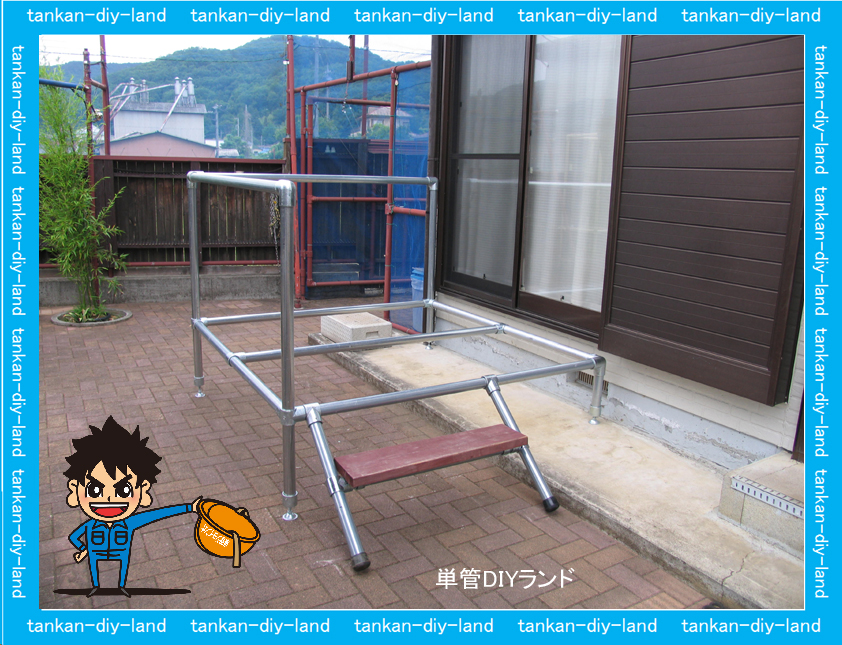

ステップ（階段）の裏側の単管骨組みと金具
単管パイプ、ガーデンデッキの改造前と後の骨組み。

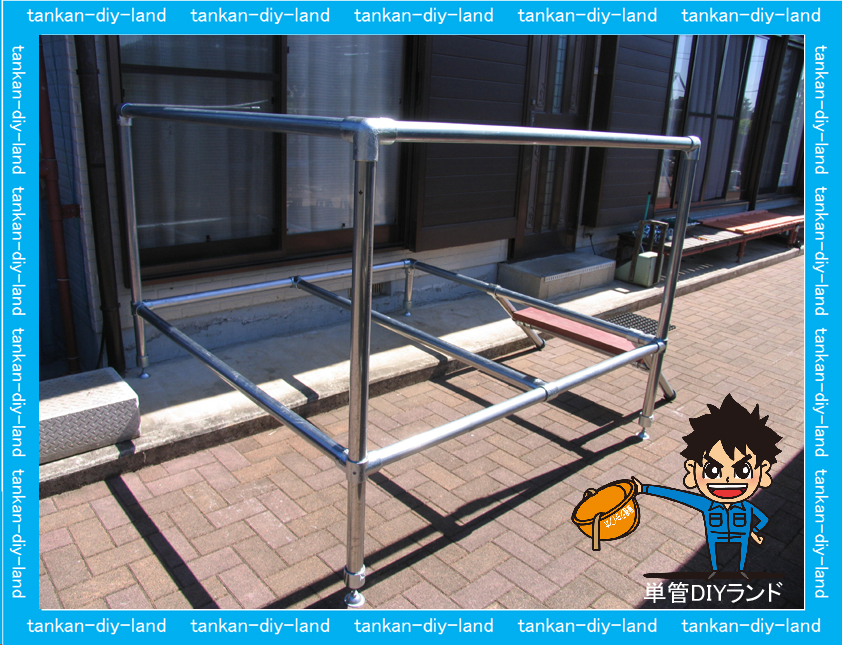

単管パイプの骨組み

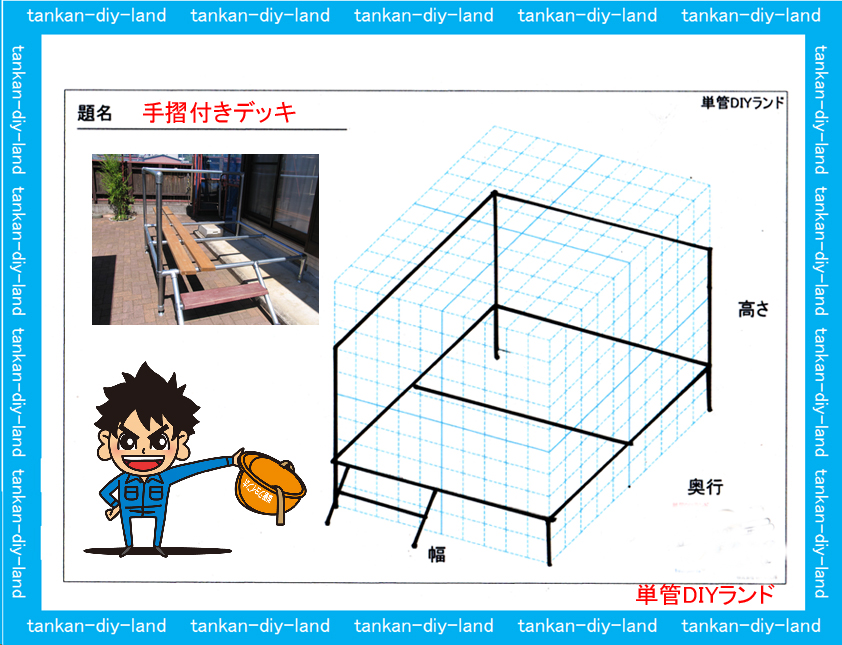

単管DIYの基本は、パイプの骨組みを書いて見る。アイソメ図から立体図を描く
単管パイプ DIY 研究所 発信 注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい、アイソメ立体図の構造は保障値ではございません、自作工作物は自己責任となりますのでご了承ください。
アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。
コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

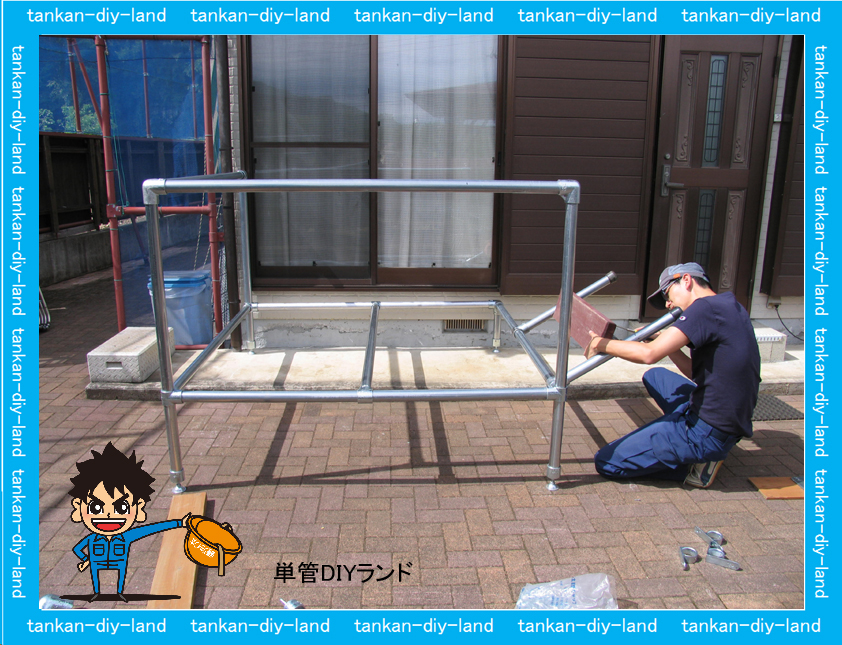

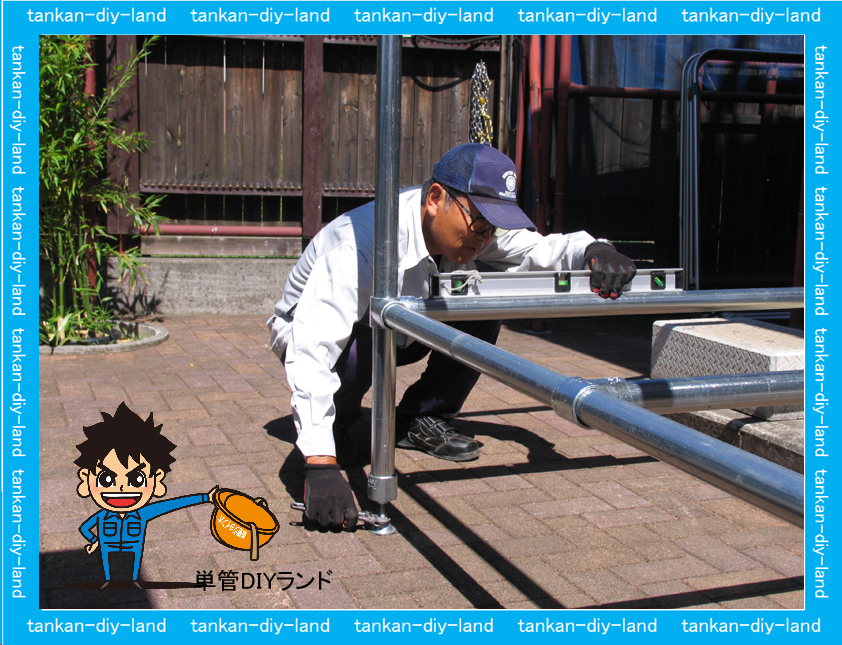

水平調整中
単管パイプの骨組み完成
使用床板（SPF2×6＝38×140ｍｍ） ステップ（階段）部（SPF材 2×8＝38×184ｍｍ）
フェンス（市販品）メシュフェンス白を張ってみました。吊バンド（J-TB) 、またはパイプを２段にする事もできます。
フェンスに利用できる材料類（場所に合わせてカットして使用することができます）（ホームセンターさん等で市販品）
手摺り付き単管パイプのデッキスロ－プも取り付けてみました。
単管パイプスロープ 手摺り付きスロ－プも取り付けてみました。
単管パイプガーデンデッキに使用したLABO（ラボ）金具
単管パイプ工作スノコとは 金具で止めるタイプ と 枠に、はめ込むタイプの2種類から選択

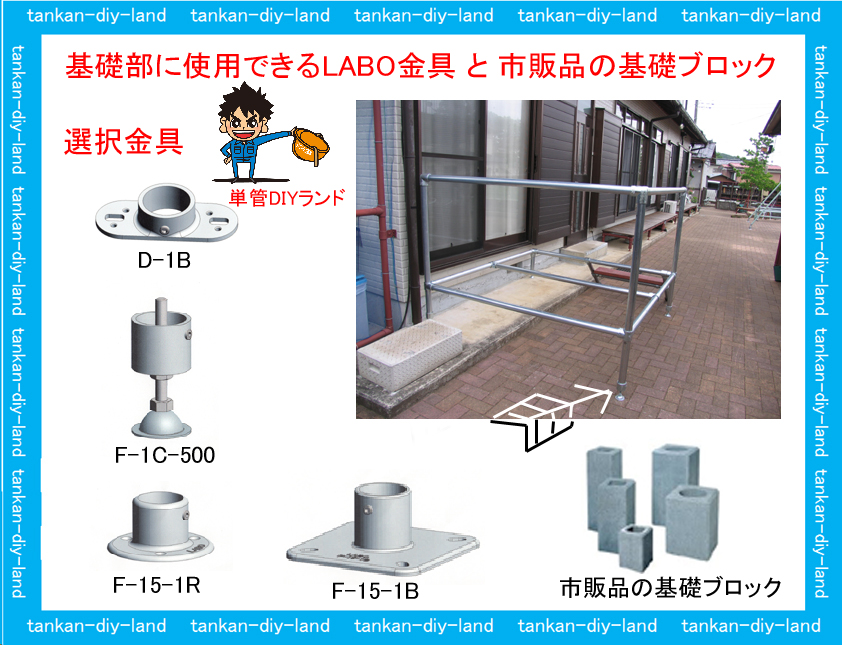

設置場所に合った基礎金具や基礎ブロックを選択してください。
注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。 ！！！取り付けビスの締め忘れにも注意必要です！！！
↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓
ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識
単管パイプ小屋の木材との接続用金具
単管パイプと木材との接続金具
単管パイプと木材との接続金具

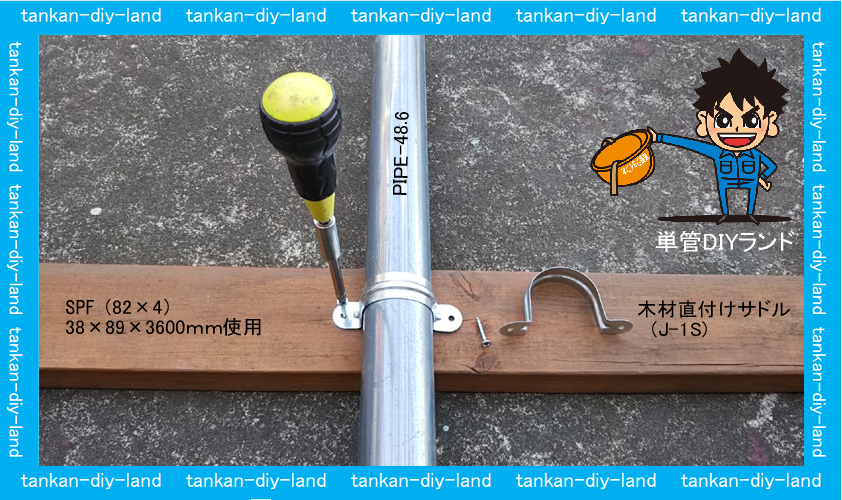

パイプと木材の直付け接続金具（J-1S)
単管パイプ目隠し板塀『自由柱（背柱）タイプに使用金具類
目隠し板塀の表と裏側や基礎ブロック
基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）
単管パイプと木材のDIY工作に便利な、（SPF材とは、ホームセンタ－様等で一般的に販売されている木材です）
単管パイプ多目的小屋 軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
単管パイプ多目的小屋 テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
単管パイプの多目的小屋
単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具（H-2T) 軒桁と垂木の接続金具(Ｈ-3K）
切妻タイプ屋根には2種類の作り方があります。小屋束の位置の違いがでます。
単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー（トビラ止め）
単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー（トビラ止め）
単管パイプ小屋
便利な金具の紹介（自動門艦錠）ウエスタンラッチ（カインズホーム購入） ウエスタンラッチの詳細は カインズホーム リンク
単管パイプ支柱の、基礎部分の選択
LABO(ラボ）金具 表面処理：溶融亜鉛めっき仕上げ （パイプ止まり金具と貫通金具）
締め付け強度（トルク）と引き抜き強度への変化
単管パイプとLABO『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
単管パイプとLABO『ラボ』金具の引き抜き強度の目安（参考資料）
LABO（ラボ）ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類
LABO（ラボ）キャスター
LABO（ラボ）金具本体溶融亜鉛メッキ仕上げ。 キャスター
LABO（ラボ）金具ではこんな物も出来ます。
単管パイプキャスター付き工作物
ＬＡＢＯ（ラボ）金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め（サドルベース）金具・キャップ・吊りバンド・機器取付コ－ナ－金具。
単管パイプキャップのZAN(ザム）鋼板とは（ほぼ錆びないと言われる画期的な鉄板）
錆に強いLABO(ラボ）金具の表面処理（めっき）について。
LABO（ラボ）継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。公的機関等では野外での工作物、橋・鉄塔・陸橋・電柱・信号器柱・電波塔・等の鉄部材料の本体や金具類の表面処理を溶融亜鉛めっき仕上げでないと殆んど採用されいません。
単管パイプキャップのZAN(ザム）鋼板とは（ほぼ錆びないと言われる画期的な鉄板）単管パイプとほぼ同じ材質です。
LABO protection cap K-1C(CR) とは
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当
材質（クロロプレンゴム） 使用環境により異なりますので、劣化したら交換してください。
LABO(ラボ）金具の止めビスとは・・ここが違う
LABO(ラボ）金具は水滴が溜り難い・・・ここが違う （管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）
単管パイプとはどんなもの・・・・ホームセンターさんの販売風景
単管パイプのメーカーマーキング確認（メーカーによりマーキングは異なります、マーキング無しは粗悪品か規格外）
現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーは3社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。
単管パイプ使うならどっち
単管パイプの強度とは：中間荷重（質量）で荷重を取り去るとパイプが元に戻れる（復元）できる最大荷重です。参考資料
両端支点のモーメント（M=PL/4) 中間荷重の算出数式 一般炭素鋼鋼管（JIS G 3444) 100mm間隔
計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量 PIPE-48.6×2.4 (JIS G 3444)
単管パイプの機械的性質（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛メッキ仕上げ）
異種金属接触腐食とは
単管パイプ工作には、できる限り同じ金属類同士で工作（異種金属接触腐食とは金属により電気の流れの違いにより錆やすいそうです）パイプの表面処理が溶融亜鉛メッキだから、金具も溶融亜鉛メッキの製品をお薦め。
サンプル写真：同じ条件下での木ネジの錆は5本中、ステンレスの接触部の木ネジ2本だけに錆が出ていた。
実際の中間強度が知りたくて、試験台を作り試験をやって見た・・・参考資料です。
単管パイプ2ｍ支点っでの中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。
パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し（荷重５０kg単位)
簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなっかた）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなっかた）参考資料
単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。
『日本のほぼ真ん中とは 』ときがわ町・・おおかた・およそ・だいたい・・Google画像リンク
単管ジョイン太くん
!!! ほぼ真ん中 4連発 !!!
円を描くと ほぼ真ん中 あたりです！！『信じるか信じないかは、貴方次第です』単管DIYランドの発信地
単管DIYランドは日本のほぼ真ん中『ときがわ町』から発信しております。
自称『日本のほぼ真ん中を、主張したがる ジョイン太くんです』Tokigawa Town
ときがわ町ってこんな所
緑と清流と単管DIYランドのときがわ町
ときがわ町とは単管DIYランドの発信地
