単管パイプで柵を作りました ( ^)o(^ ) 自由柱 全長34m製作記録 LABO(ラボ)tankan.tv

歩いている 多くの方が 立ち止まる 不思議な柵(こんなの見たこと無い)・・・ラボ直交金具『B-2XB』で柵のイメージが刷新

*** 『足場・単管パイプを、仮設資材から建設資材へ導くLABO金具』 作る楽しさ、出来た喜び、LABOで広がる可能性 ***



単管工作金具の予算、多くの工作物の使用金具が解る Google画像へリンク

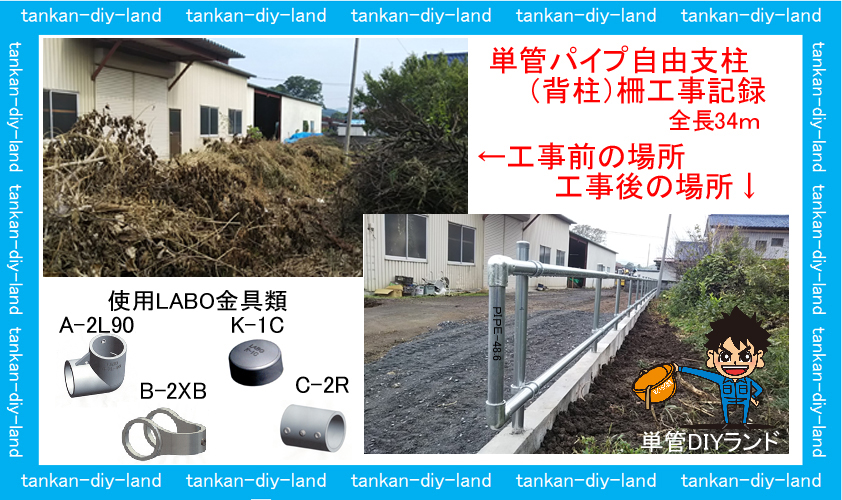

単管パイプ自由柱(背柱)タイプ柵高さ1m長さ34m完成 № 47520210811

使用LABO(ラボ)金具と工事場所 ・直交クロスクランプ(B-2XB)・L型金具(A-2L-90)・ザムキャップ(K-1C)・繋ぎ金具(C-2R)

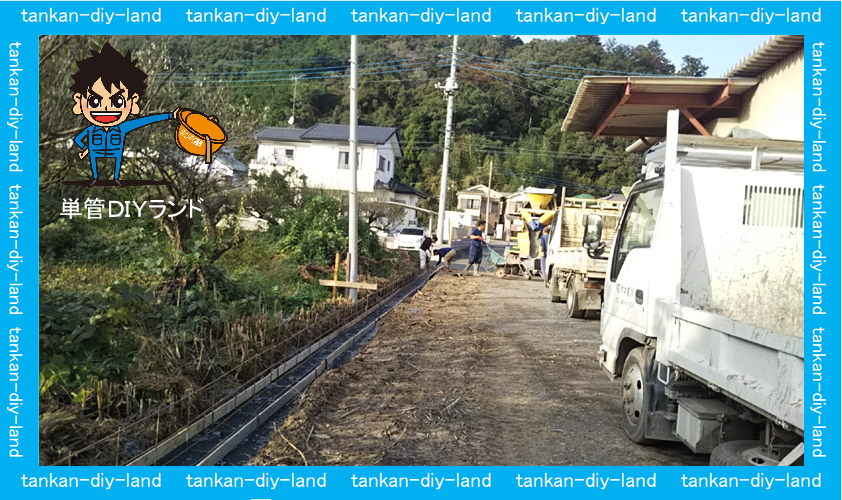

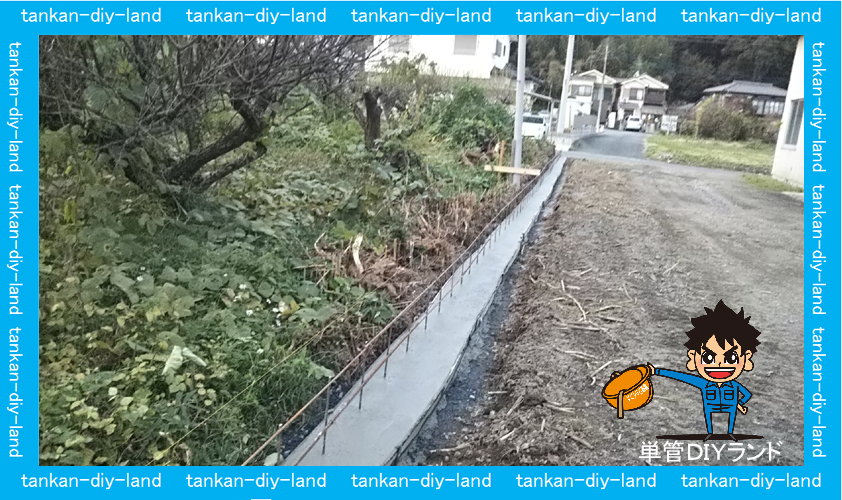

工事開始、基礎鉄筋敷設工事

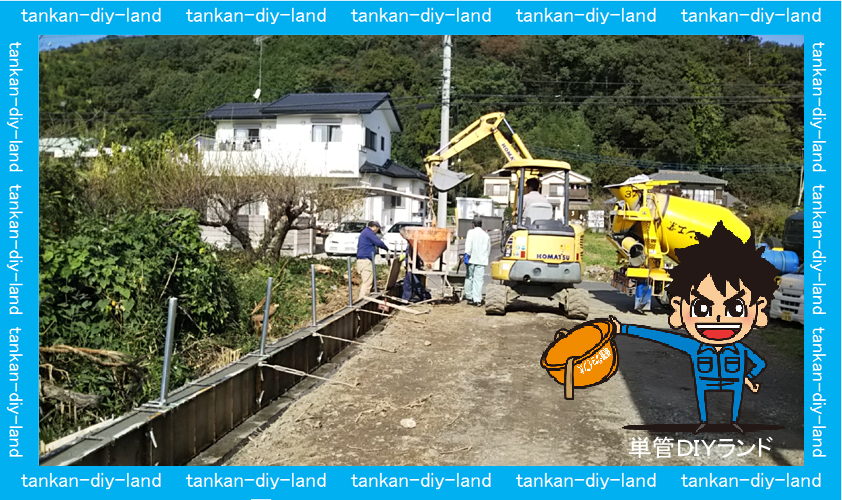

基礎コンクリート敷設工事

パイプ敷設の基礎工事 (パイプの埋設は土木屋さんにお願いしました)

アイソメ立体図(単管パイプ柵)

単管パイプ工作に便利なアイソメ立体図をご利用ください。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。 (アイソメ図用紙  A4- PDF)

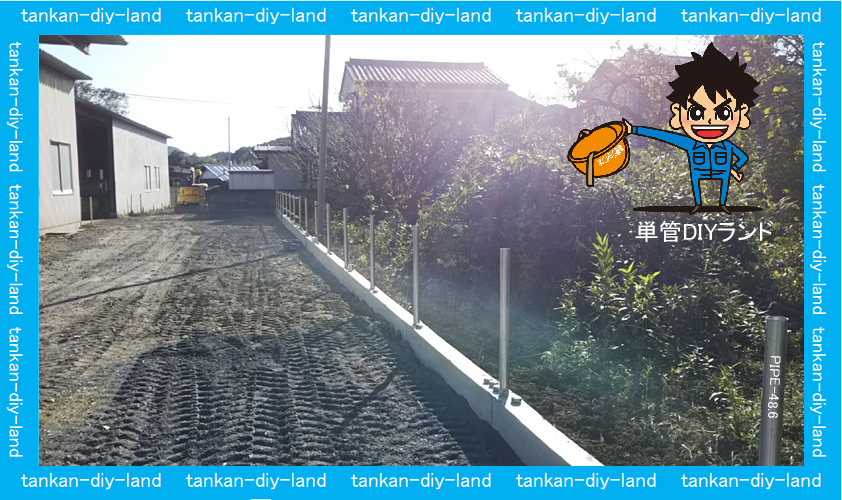

柵の支柱18本コンクリート境界基礎に建てる、パイプ埋め込み部約250mm。(桟部の取付開始)

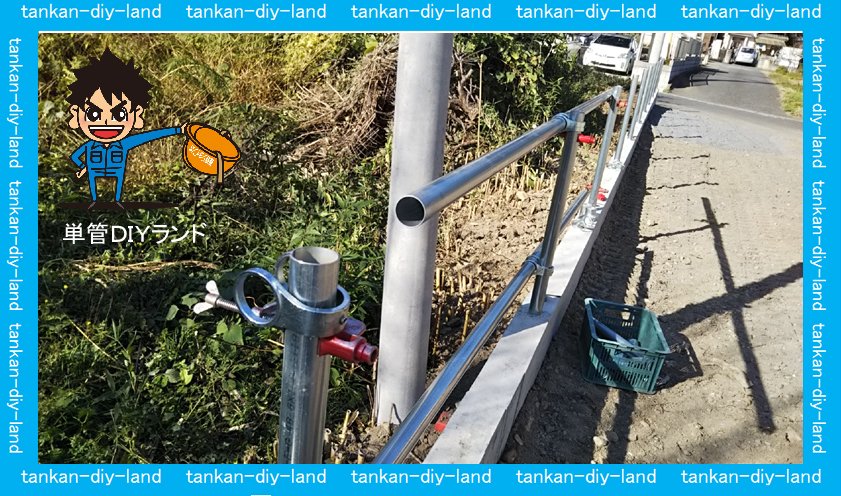

端から横桟の取付開始(一人での工事は、シャコ万力にパイプを乗せて左右に動かし金具に挿入すると簡単です)

パイプ横桟工事中  一人での工事は、シャコ万力にパイプを乗せて左右に動かし金具に挿入すると簡単です。

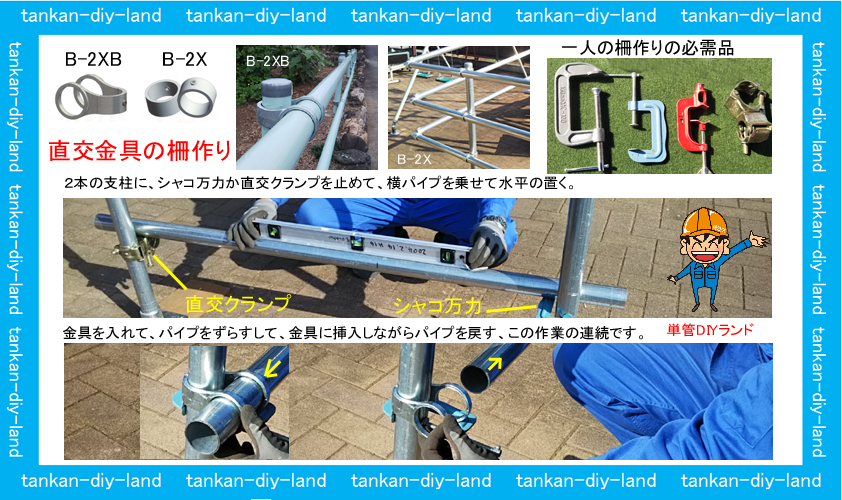

一人で直交クランプ(B-2X・B-2XB) 金具で柵を造る コツ

① 2本の支柱に、シャコ万力か市販のクランプを、桟部、横のパイプ位置底に仮止めして、横パイプを乗せる。

② 使用直交金具(B-2X・B-2XB)支柱に挿入して、桟部、横パイプを左右に動かして挿入の繰り返しば、一人で簡単柵造り。

自由柱柵 LABO(ラボ)直交金具類(B-2XB・B-2X)での柵作りのアドバイス.

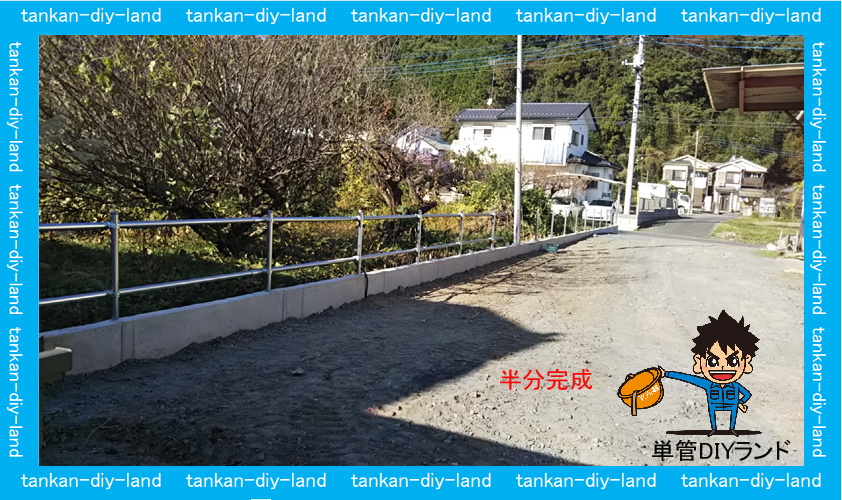

半分完成

パイプ桟工事中  直交クロスクランプ(B-2XB)・ザムキャップ(K-1C)・繋ぎ金具(C-2R)

クロスクランプってどんなもの

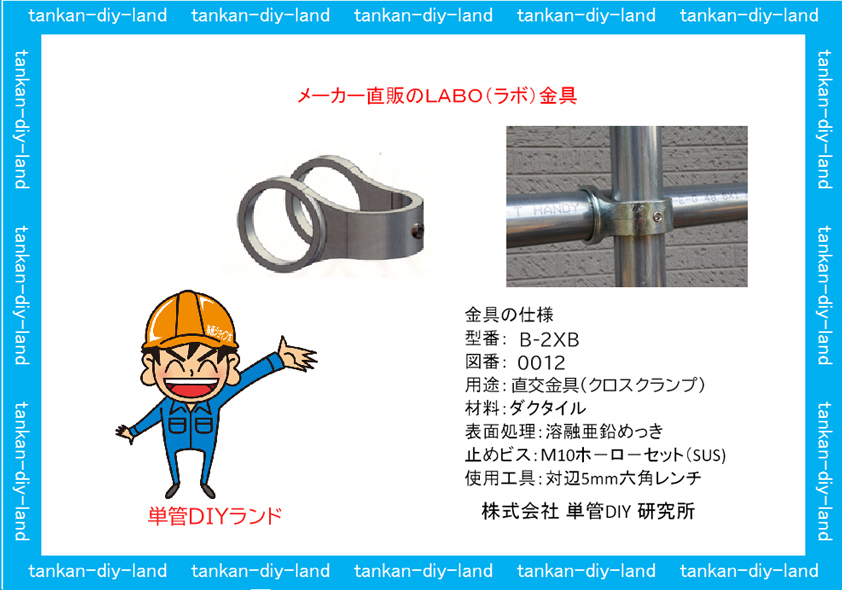

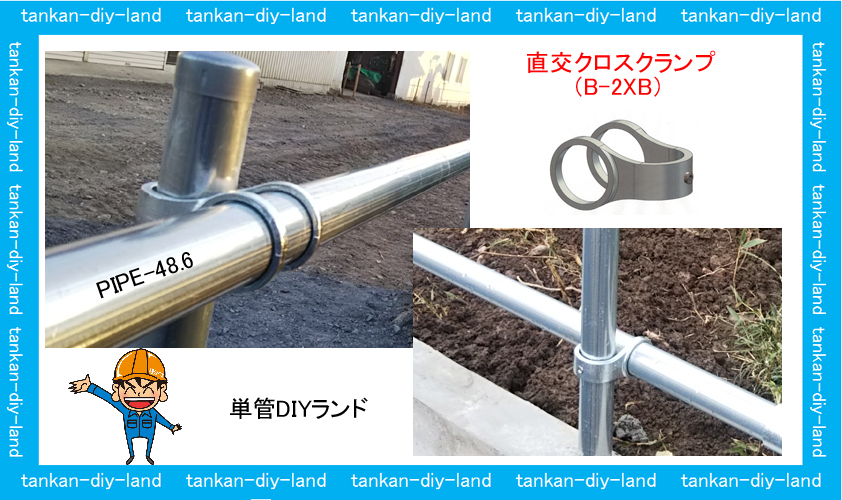

直交クロスクランプ(B-2XB) 後からも付けられます。

直交クロスクランプ 型(B-2XB)  使用場所の前側と裏側

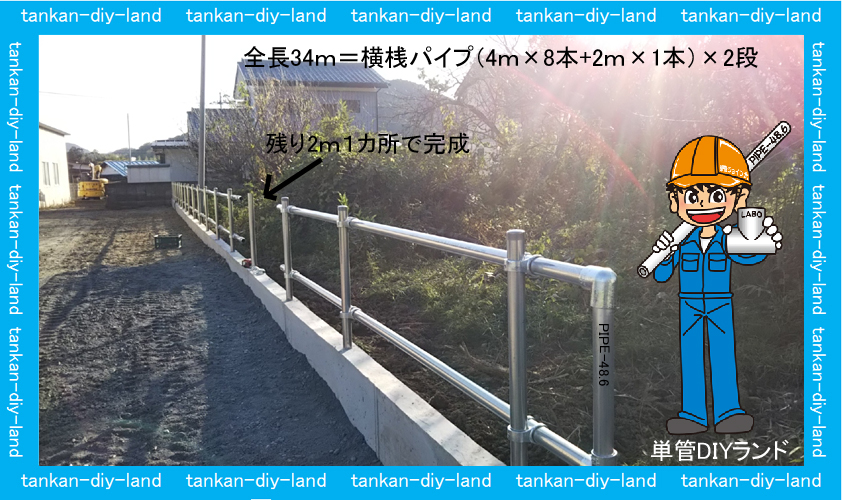

残り2mで完成 横桟の両側が固定されていても繋ぎ金具の管止めビスを緩める事で、パイプを入れてから金具を戻せば出来ます。

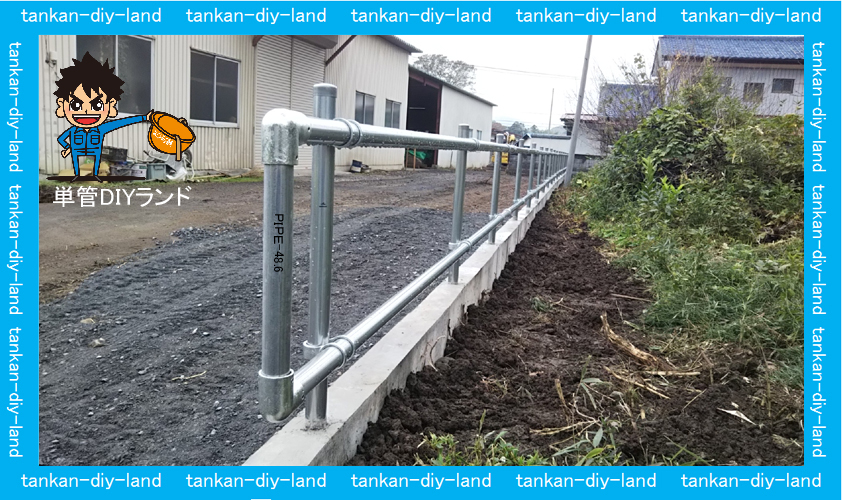

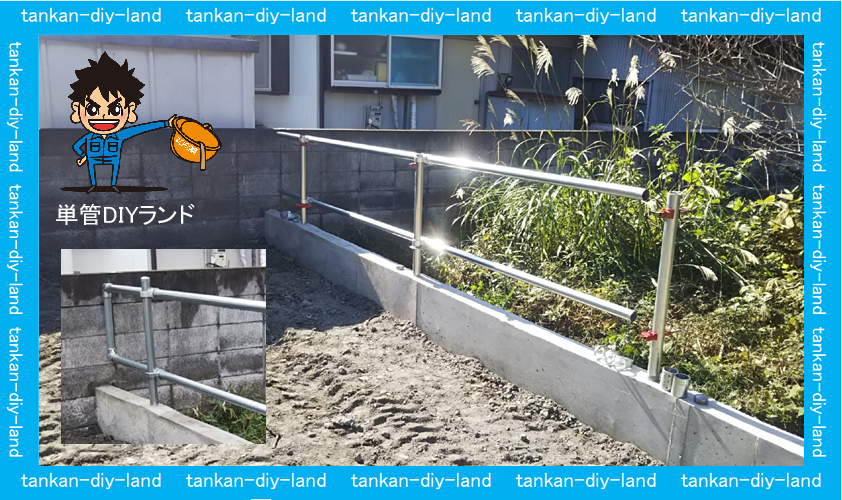

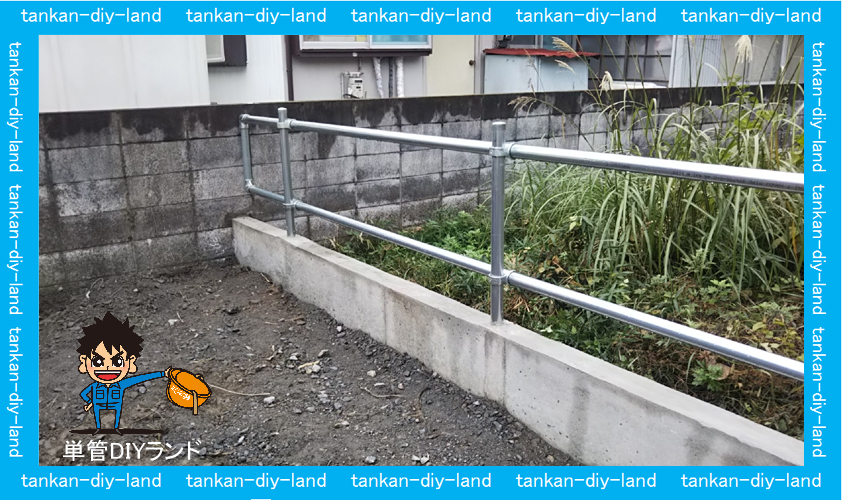

単管パイプ柵 自由柱完成(外側)







他社もマネしたくなる、単管直交クランプ (^。^)y-.。o○

筋交いの強化も簡単に出来ます。

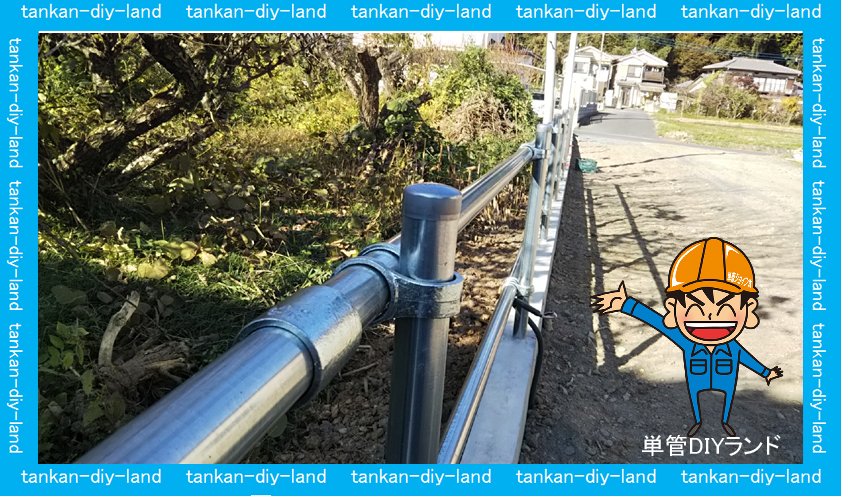

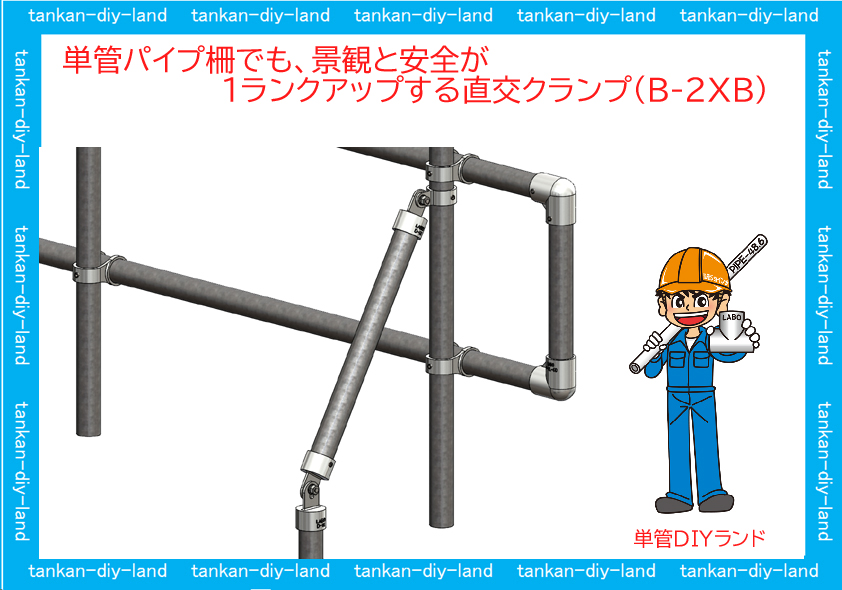

洗練されたデザイン性 直交クランプ (B-2XB)

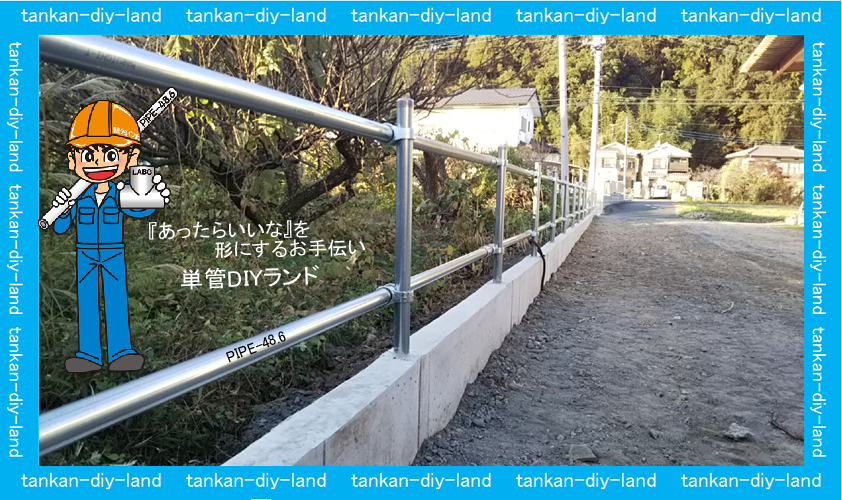

単管パイプ柵完成 (外側) (LABO金具を使って、単管工作の達人になろう!!! )

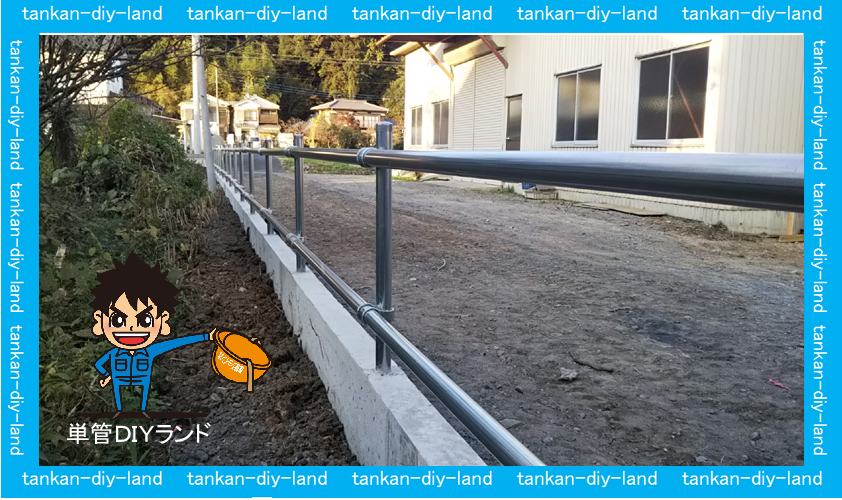

単管パイプ自由柱(背柱)タイプ柵高さ1m長さ34m完成(内側)(組立簡単、見た目のキレイ、自慢したくなるDIY)

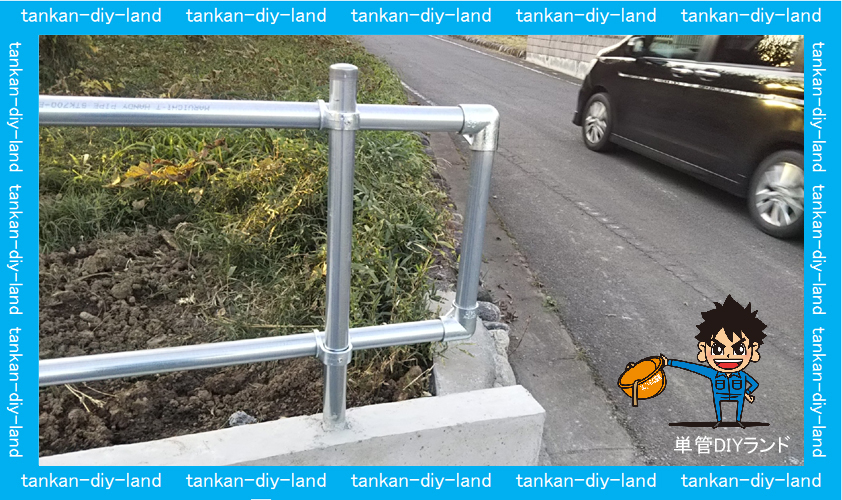

単管パイプ自由柱 柵高さ1m長さ34m完成(端側)

単管パイプ自由柱(背柱)タイプ柵高さ1m長さ34m完成(端側)

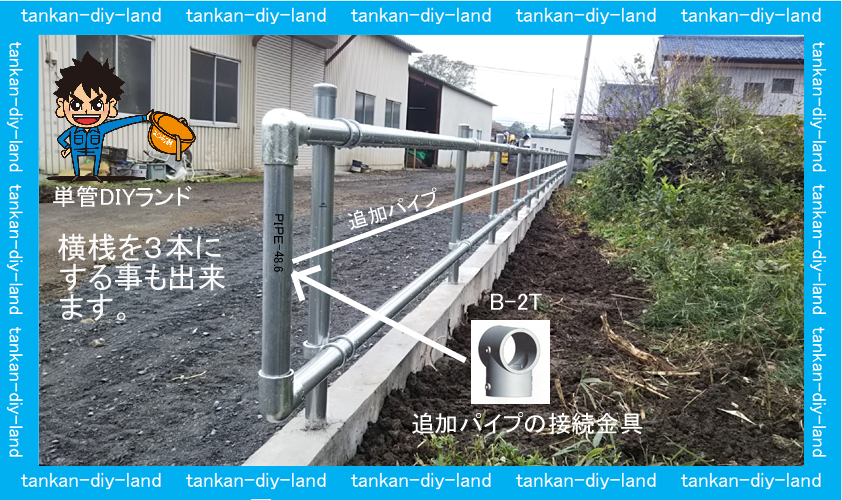

こんな事も出来ます、横桟を3本に追加したい!!!

単管ジョイン太くんです。

LABO直交クロスクランプ(B-2XB)は 318kgの荷重でも破損しませんでした。(参考値です)

単管パイプ柵(約34m)完成 (全体)

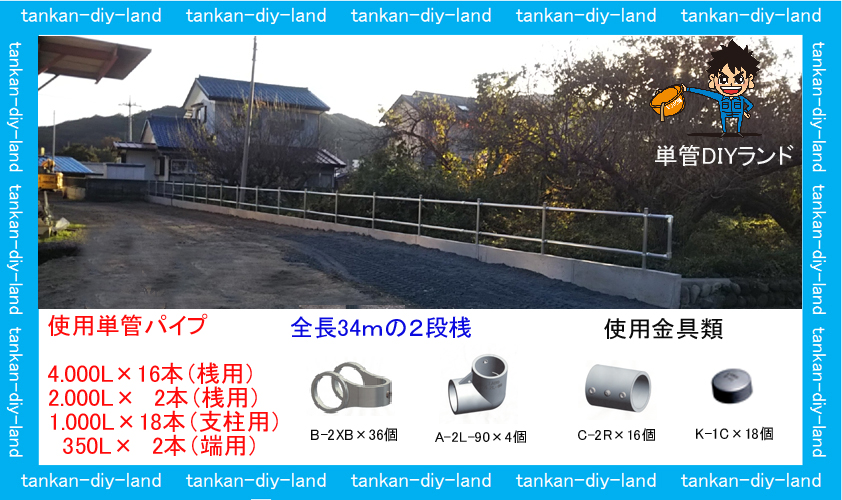

全長34mの単管パイプ柵に使用したパイプ長さと数量 ・ LABO(ラボ)金具の種類と数量

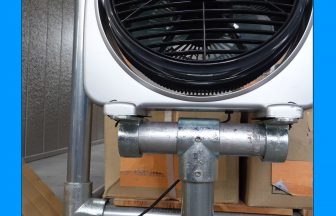

看板、照明、防犯カメラの支柱(後から工事、支柱を貫通)直交クロスクランプ(B-2XB)

ちょっと暖かい保護キャップ使用の柵(クロロプレンゴム)は耐候性がある為に想像以上に長持ちしますよ・・・

LABO protection cap K-1C(CR)  とは保護キャップ

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

端末保護キャップ、材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

ちょっと暖かい保護キャップ使用の柵(クロロプレンゴム)は対候性がある為に想像以上に長持ちしますよ・・・

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

単管パイプキャップのZAN(ザム)鋼板とは(ほぼ錆びないと言われる画期的な鉄板)単管パイプとほぼ同じ材質です。

設置場所に合った基礎金具や基礎ブロックを選択してください。

単管パイプ専用吊バンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

便利な角根ボルトも取り扱い販売しております。

作業性が良い角根丸頭ボルトセット(M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

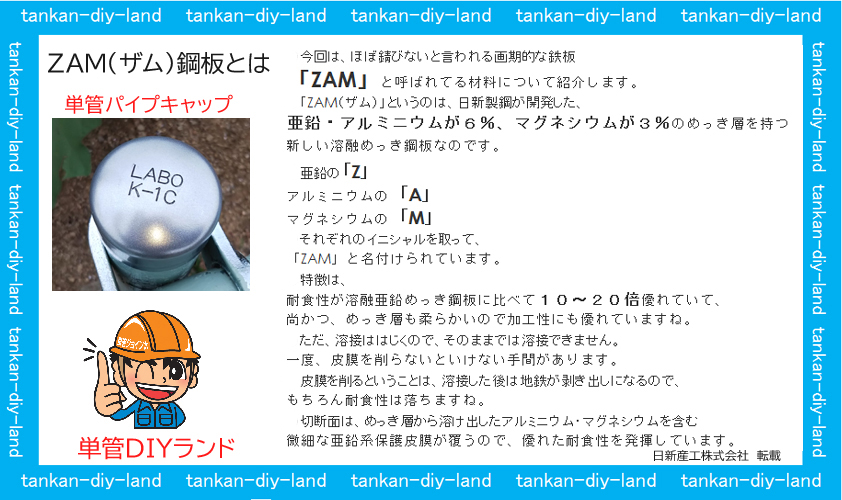

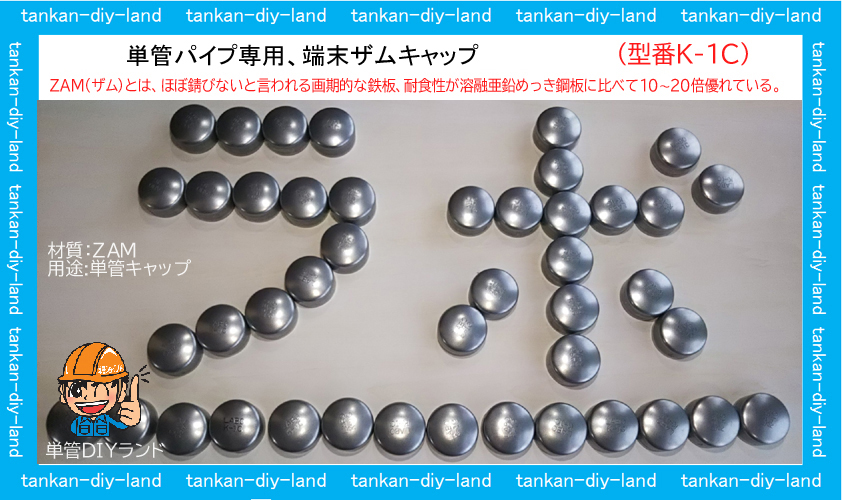

単管パイプザムキャップ ZAM材とは:ほぼ錆びないと言われる画期的な鉄板で、耐食性が溶融亜鉛めっき鋼板に比べて10〜20倍優れていて、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。(型番K-1C)



LABO(ラボ)金具類は殆んど、溶融亜鉛めっき仕様です。

LABO(ラボ)金具類でこんな物もできます。

LABO(ラボ)キャスター工作物、こんな物が出来ます。

注意:単管パイプ小屋を建てる際には、確認のお勧め。

単管パイプの多目的小屋

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

場所に合わせた自転車置き場

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと木材の直付け接続金具(J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、SPF材とは

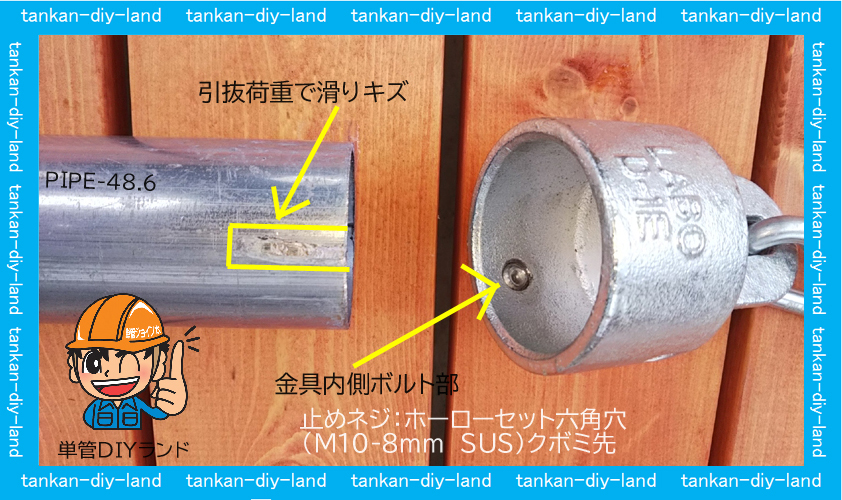

金具の止めネジの締め付けトルクで引抜強度の変化は下記のようでした。止めビスは(M10-8mmホーロセット(SUS))参考資料で保証値ではございません。

引抜荷重の滑りキズ  引抜強度は締め付けトルクにより変化します。

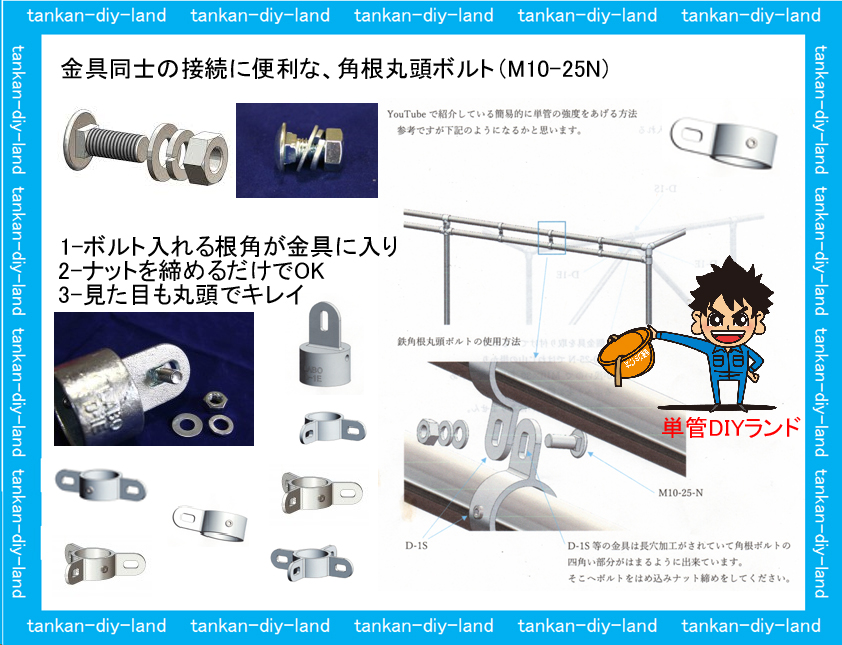

LABO(ラボ)金具同志の接続に便利な角根ボルト(根角)丸頭タイプ(M10-25-N)

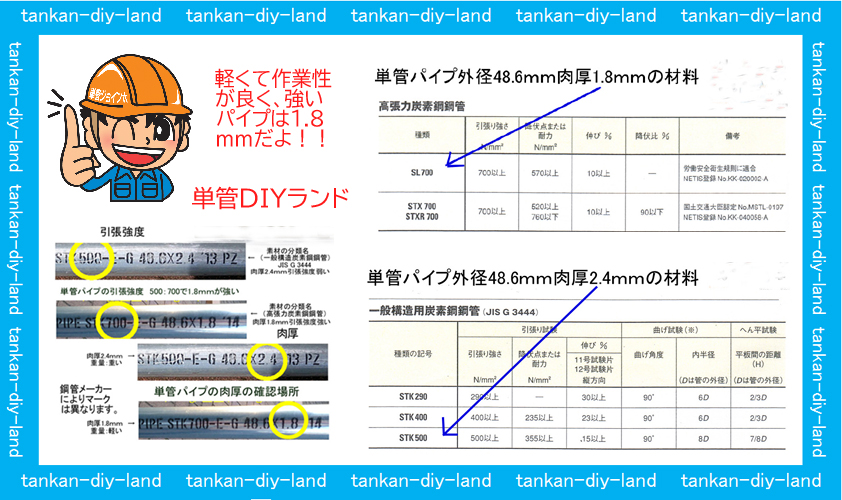

単管パイプ肉厚1.8mmと2.4mm 使うならどっち

購入前にパイプのマーキングで確認

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

単管パイプの肉厚1.8mmと2.4mmの比較

単管パイプの肉厚1.8mmと2.4mmの性能比較

単管パイプ肉厚2.4mm(JIS G 3444) 中間荷重 両端支点モーメント M=PU4  参考資料

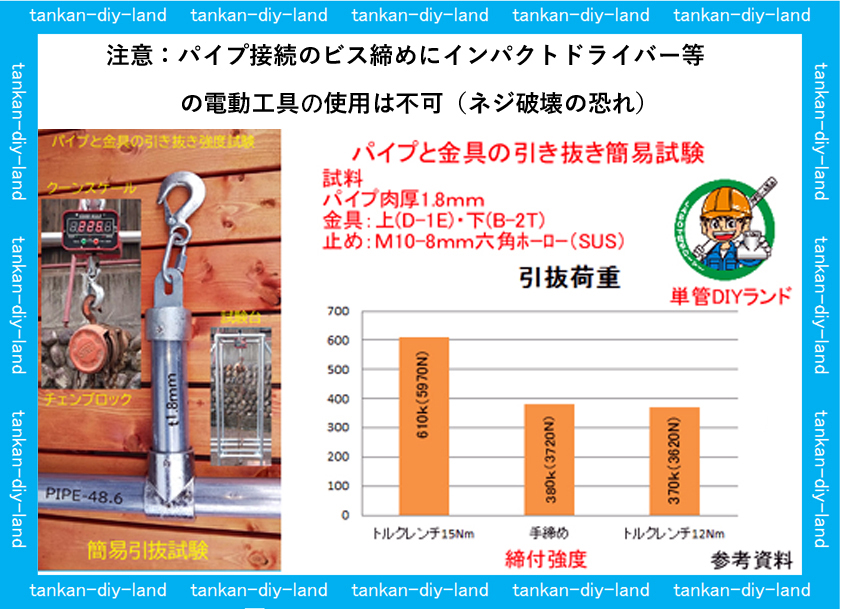

締め付け強度(トルク)と引き抜き強度への変化

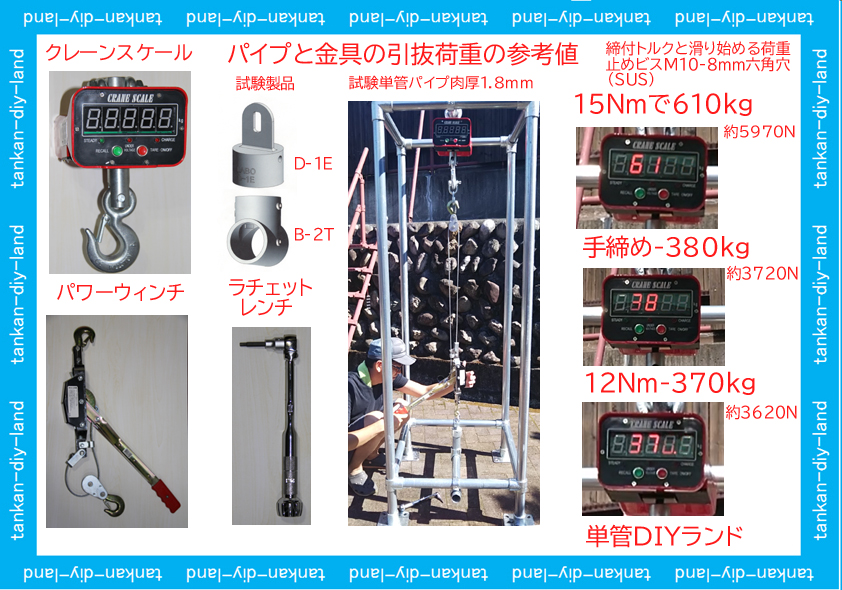

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)
