単管金具のメーカー直販サイト 直交クロスクランプ(B-2XB)の紹介 LABO(ラボ)ジョイント直販 tankan.tv

単管金具通販サイト LABO(ラボ)継手金具ジョイント

Google画像に飛んで,画像を見ながら、作りたい画像をクリックして、イメージ図と継手金具の選択が楽です。

単管多目的ハウス Google画像へリンク ここをクリック

単管工作名人ブログ Google画像へリンク ここをクリック

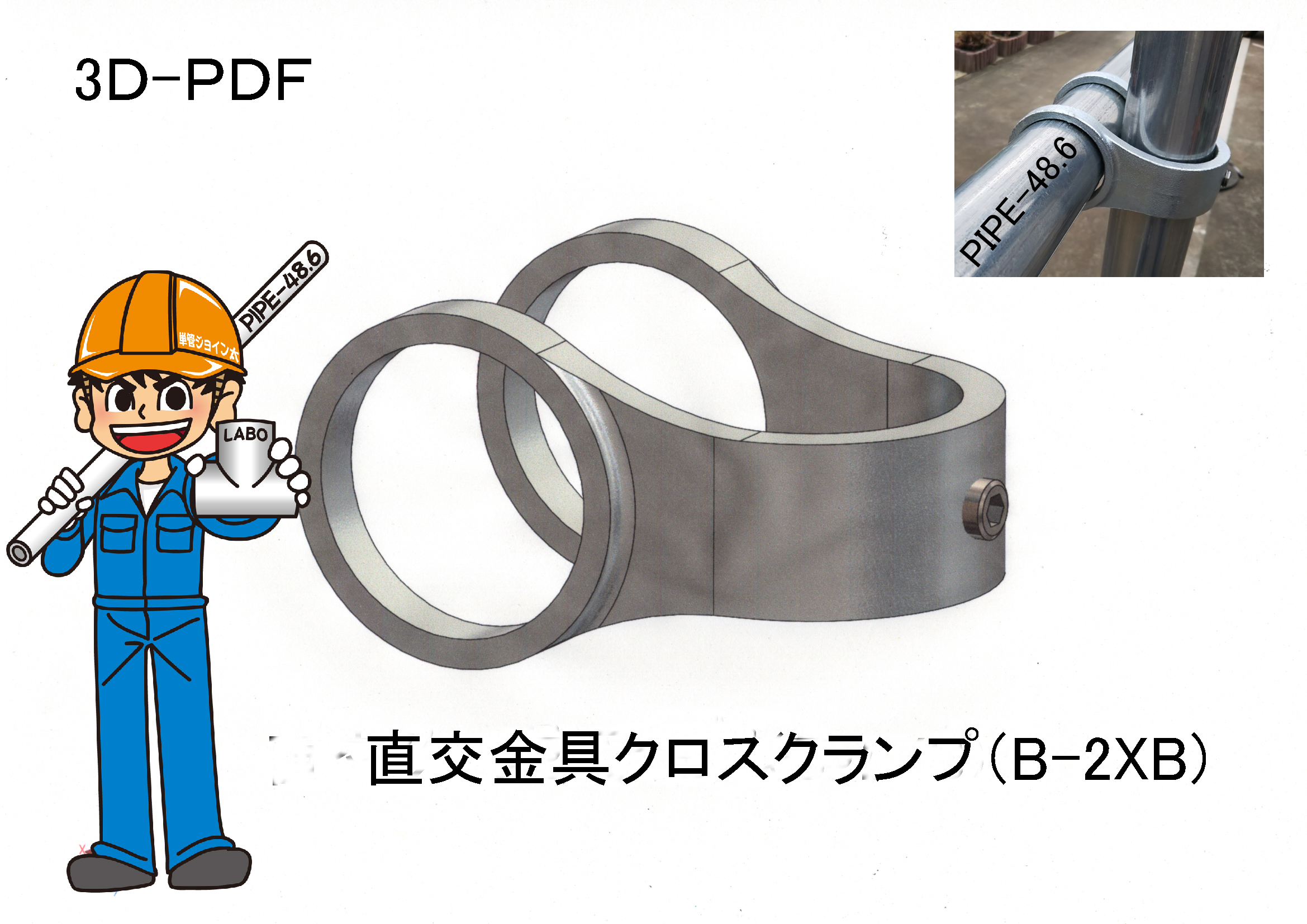

単管パイプ専用 直交金具クロスクランプ(B-2XB)

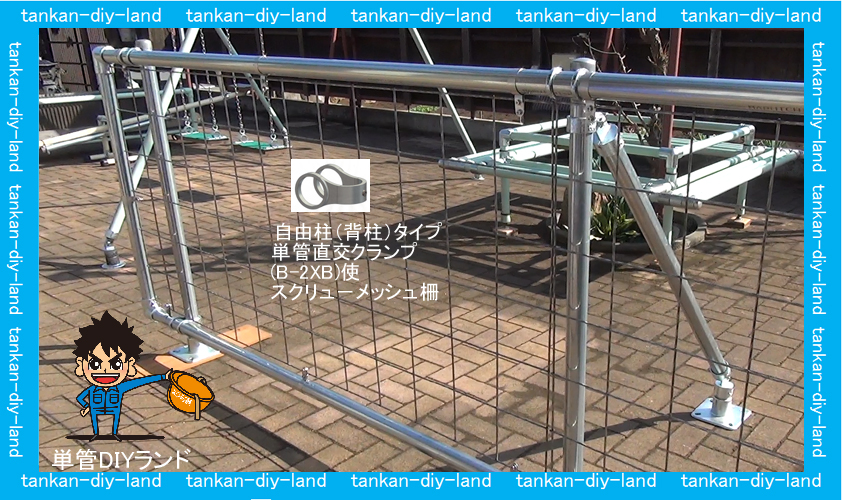

スクリュ-メッシュ柵(生地で安価なために塗装が必要)№81220210725

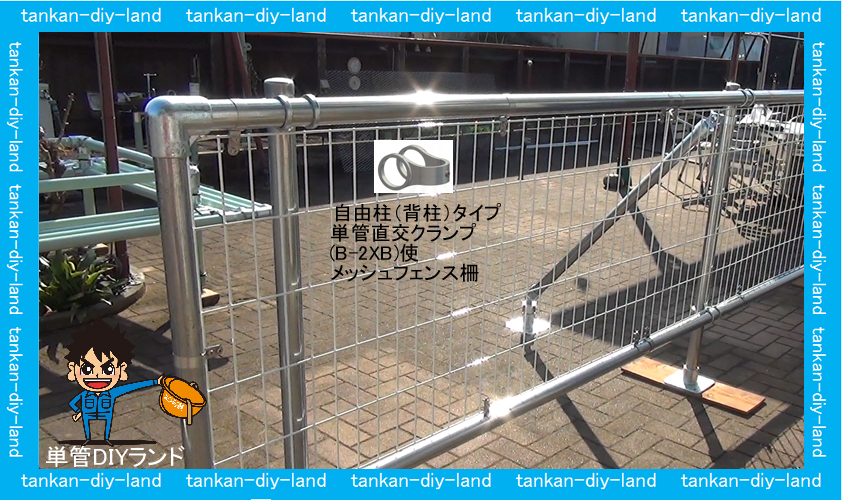

自由柱の直交、メッシュフェンス(樹脂被膜)柵

LABO直交クランプ、どちらの金具でも使用でにます。(B-2X・B-2XB) と  吊りバンド(J-TB)

メシュフェンスの単管パイプ柵(自由柱)場所に合わせてメッシュフェンスを切断(ボルトクリッパ-)

基礎コンクリートの安全柵に使用金具

すでに他の金具がついている単管パイプにも後からはめ込むことが可能です。

メシュフェンス(樹脂被膜)柵

単管パイプの板塀に使用金具単管パイプ

単管パイプ柵の自由柱(背柱)タイプ 端の金具(クランプ)の組み方。

単管パイプ 直交クランプ LABO(ラボ)金具2種類(B-2X・B-2XB)

単管パイプ吊りバンド(J-TB)SUS (フェンス類やモニメント等の取付)

LABO直交クロスクランプ(B-2XB)は 318kgの荷重でも破損しませんでした。(参考値です)

直交金具クロスクランプ(B-2XB)動画

LABO金具の単管パイプ柵 単管パイプ専用 直交金具クロスクランプ(B-2XB)

単管金具通販サイト LABO(ラボ)継手金具ジョイント  単管パイプ専用 直交金具クロスクランプ(B-2XB)

単管金具通販サイト LABO(ラボ)継手金具ジョイント  単管パイプ専用 直交金具クロスクランプ(B-2XB)

単管金具通販サイト LABO(ラボ)継手金具ジョイント  単管パイプ専用 直交金具クロスクランプ(B-2XB)

単管金具通販サイト LABO(ラボ)継手金具ジョイント  単管パイプ専用 直交金具クロスクランプ(B-2XB

単管金具通販サイト LABO(ラボ)継手金具ジョイント  単管パイプ専用 直交金具クロスクランプ(B-2XB

単管金具通販サイト LABO(ラボ)継手金具ジョイント  単管パイプ専用 直交金具クロスクランプ(B-2XB

単管金具通販サイト LABO(ラボ)継手金具ジョイント  単管パイプ専用 直交金具クロスクランプ(B-2XB

単管金具通販サイト LABO(ラボ)継手金具ジョイント  単管パイプ専用 直交金具クロスクランプ(B-2XB

LABO(ラボ)金具とは、どんな物

設置場所に合った基礎金具や基礎ブロックを選択してください。

管パイプ工作スノコとは 金具で止めるタイプ と 枠に、はめ込むタイプの2種類から選択

単管パイプ小屋の木材との接続用金具 (他の金具に合わせて5mm浮くベースタイプとパイプ直付けサドルタイプ)

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

管パイプ専用吊バンド(J-TB)使用例

注意:単管パイプ小屋を建てる際には、確認のお勧め。

単管パイプの多目的小屋

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

場所に合わせた自転車置き場

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)

LABO金具は溶融亜鉛メッキ仕上です。

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

LABO(ラボ)金具 表面処理:溶融亜鉛めっき仕上げ (パイプ止まり金具と貫通金具)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

LABO(ラボ)キャスター

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

LABO(ラボ)金具ではこんな物も出来ます。

単管パイプキャスター付き工作物

基礎ブロク市販品・基礎金具・水平調整金具・壁金具・タタッチメント・サッシ取付金具

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド・機器取付コ-ナ-金具。

単管パイプザムキャップ ZAM材とは:ほぼ錆びないと言われる画期的な鉄板で、耐食性が溶融亜鉛めっき鋼板に比べて10〜20倍優れていて、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。(型番K-1C)

錆に強いLABO(ラボ)金具の表面処理(めっき)について。

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。公的機関等では野外での工作物、橋・鉄塔・陸橋・電柱・信号器柱・電波塔・等の鉄部材料の本体や金具類の表面処理を溶融亜鉛めっき仕上げでないと殆んど採用されいません。

LABO(ラボ)金具の止めビスとは・・ここが違う

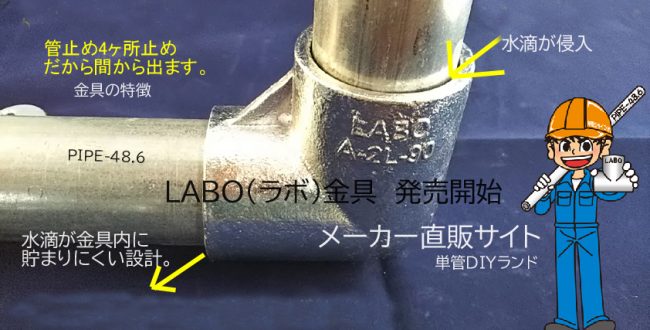

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

実際の中間強度が知りたくて、試験台を作り試験をやって見た・・・参考資料です。

単管パイプ2m支点っでの中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し(荷重50kg単位)

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

LABO金具と単管DIY工作類

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
