何処にでも移動できる大きなテーブル『会議・打合せ・商談・休憩・軽作業・昼食』あったらいいなを形にするお手伝い！！
お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

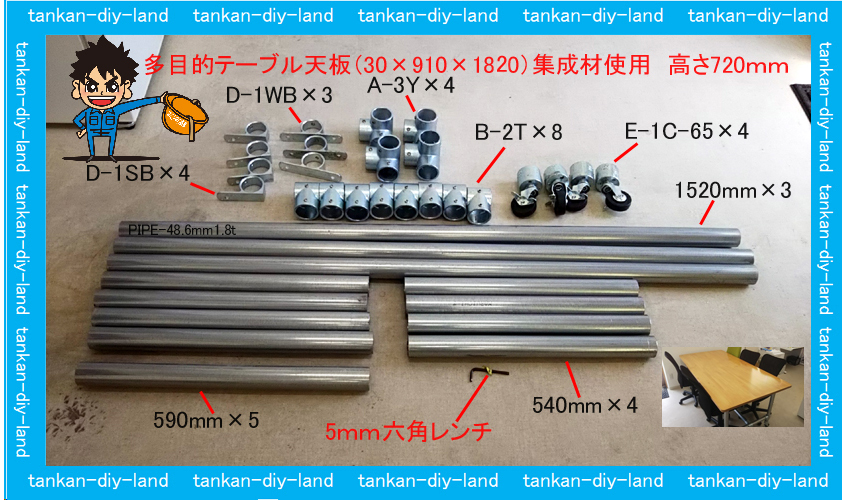

多目的テーブルに使用した単管パイプの長さと数量・金具の種類と数量

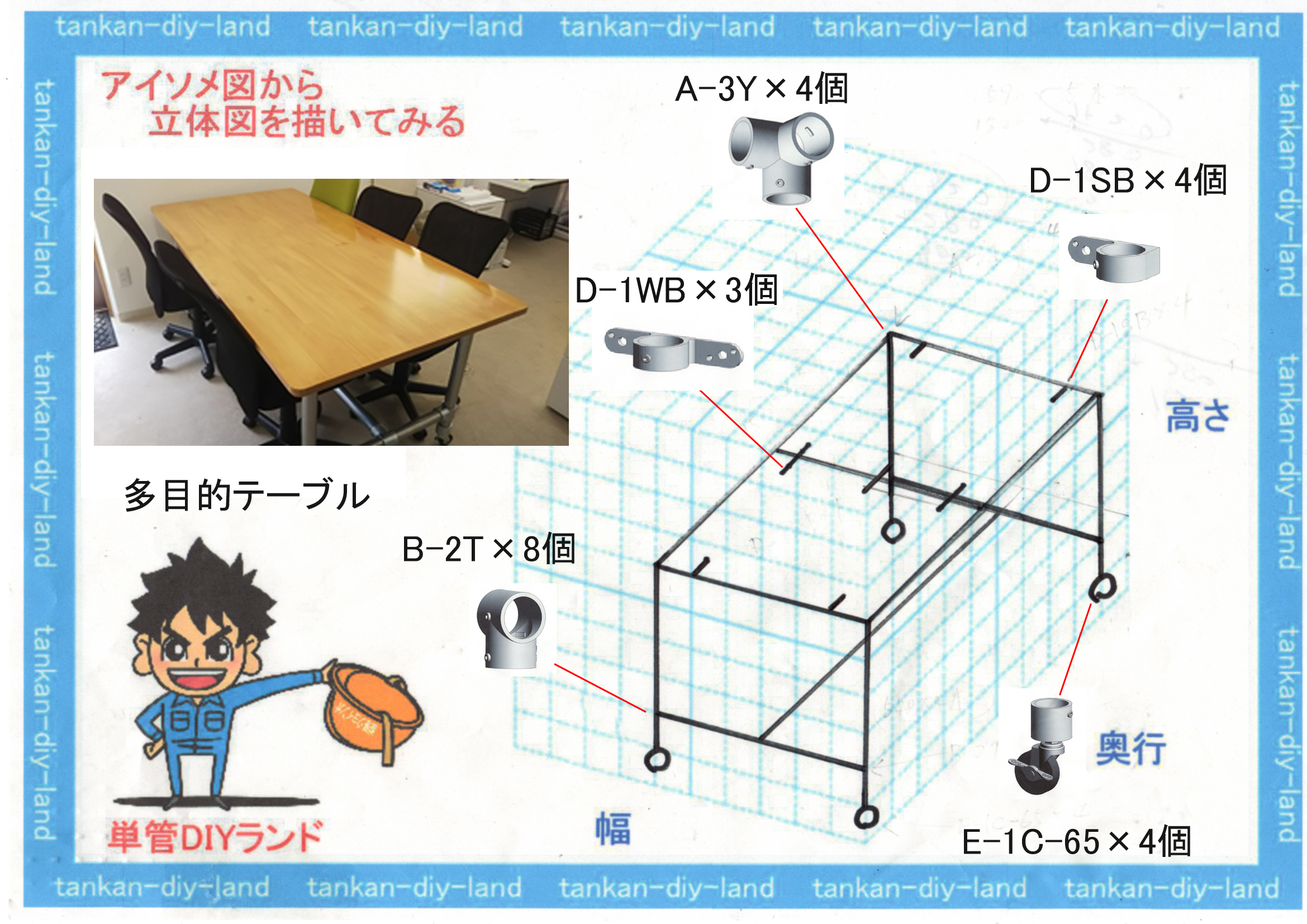

立体アイソメ図で金具の使用箇所『天板の外形より4方を各100ｍｍ短く造りました』-200ｍｍ

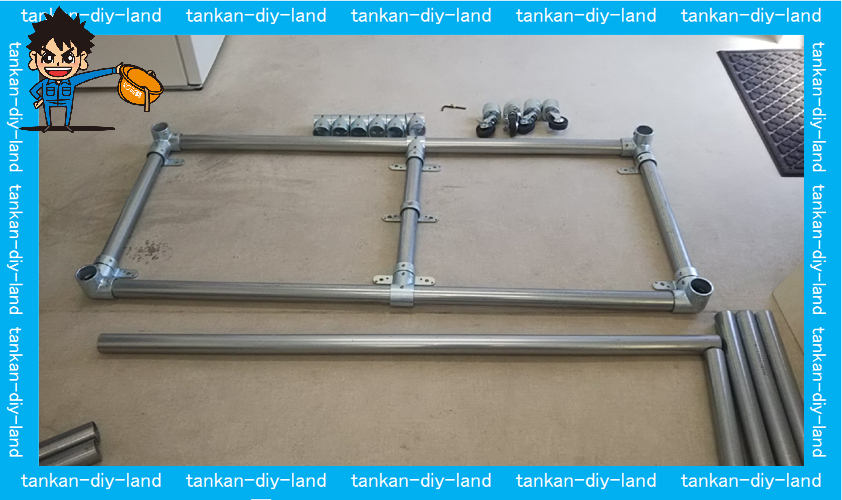

アイソメ立体図を見ながら、金具の使用箇所に金具を挿入『入れ忘れに注意』

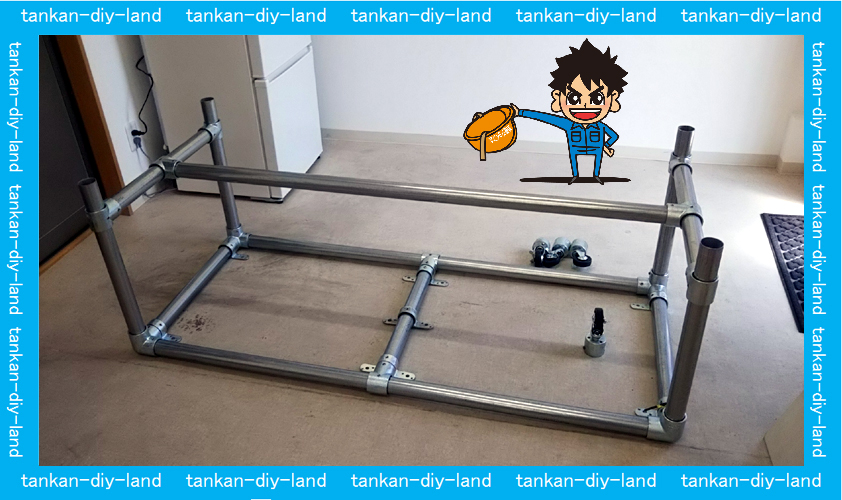

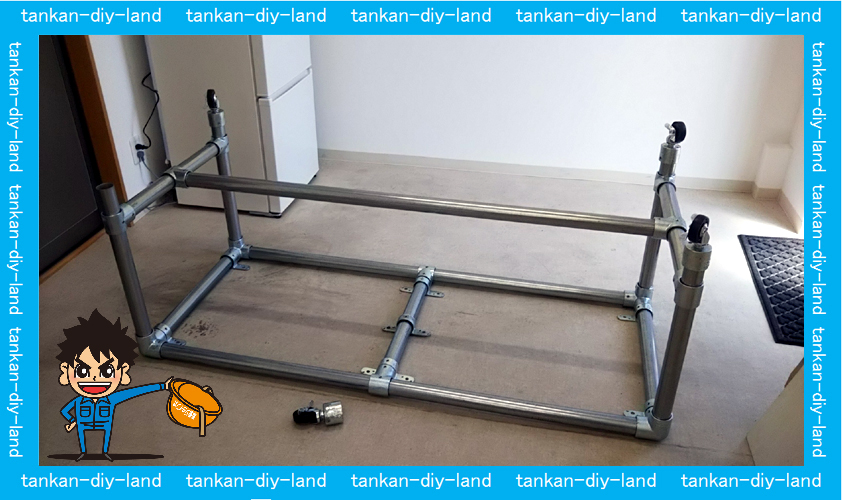

組み立て後にひっくり返せる工作物は、裏側から組み立てる事がお勧めです

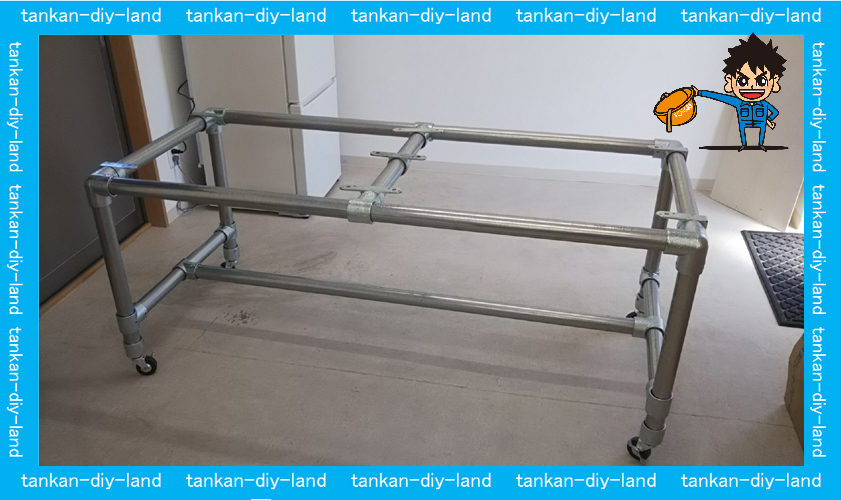

移動用キャスター残り1個をつければ、テーブル台車が完成
正位置に戻す

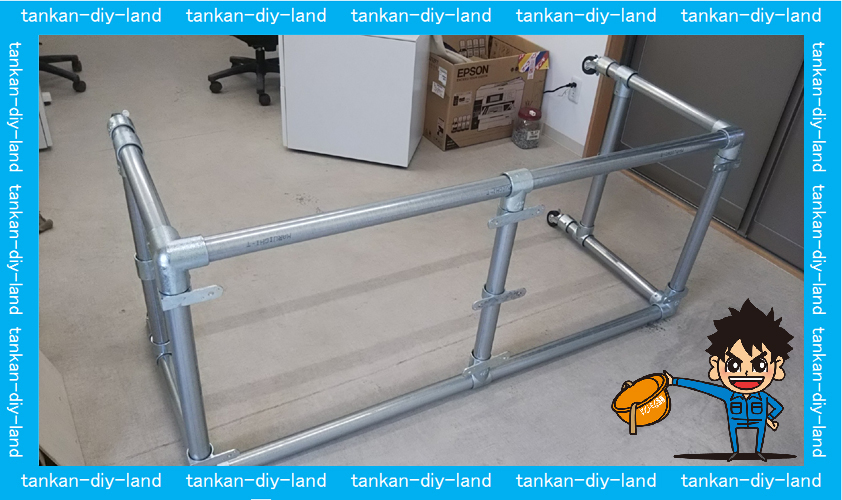

移動テーブル用単管パイプ台車の完成、後は天板をつける

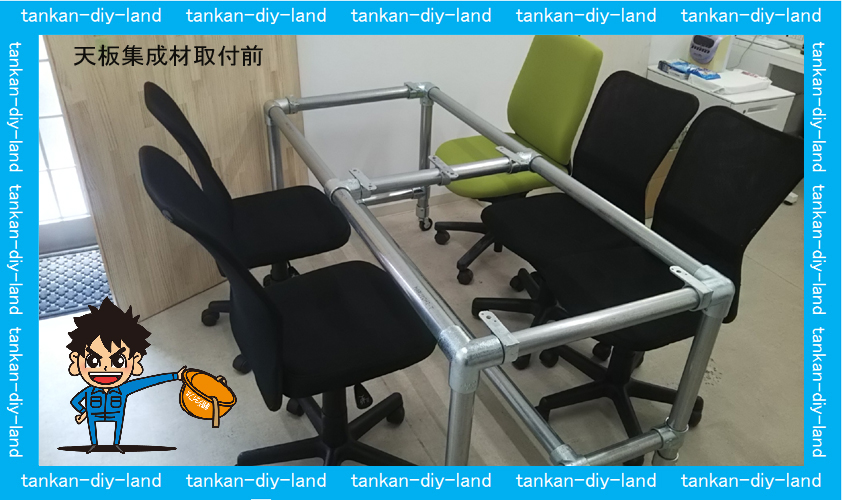

天板集成材厚み30ｍｍ+台車高さ690mm 天板面まで720mm
集成材とは 大きさと木材種類等はイロイロあるようです

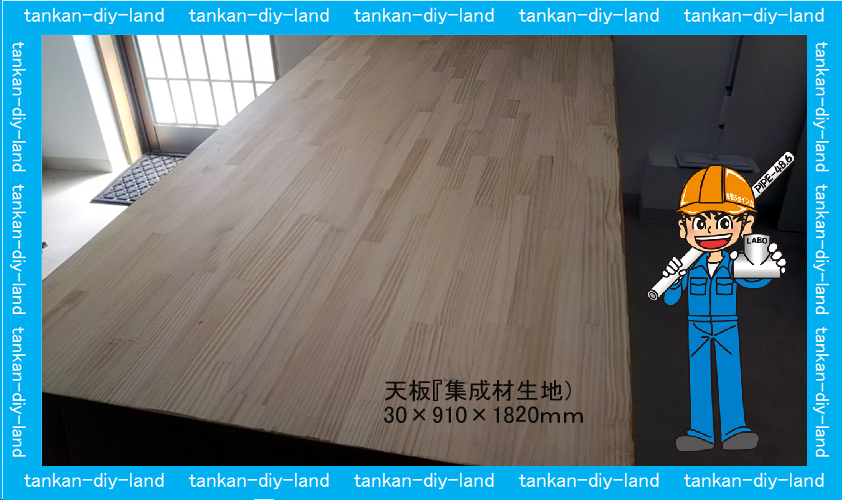

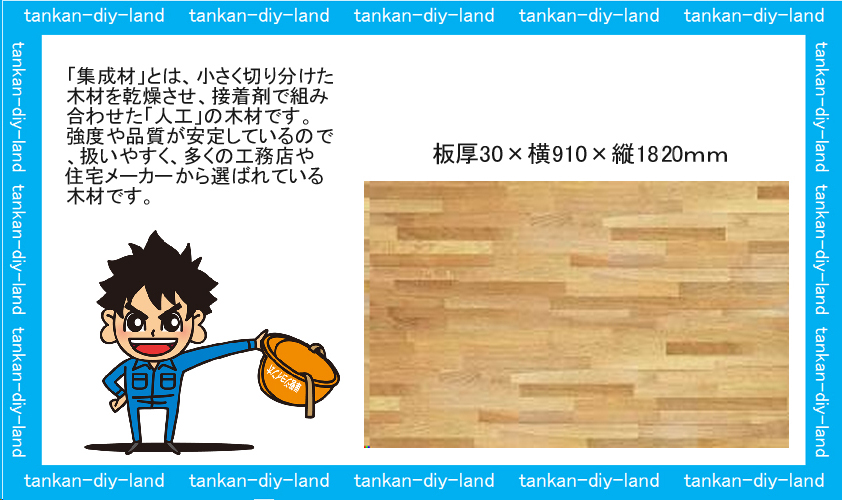

天板に使用の『加工前の集成生地材』厚さ30ｍｍ×幅910ｍｍ×横1820ｍｍ

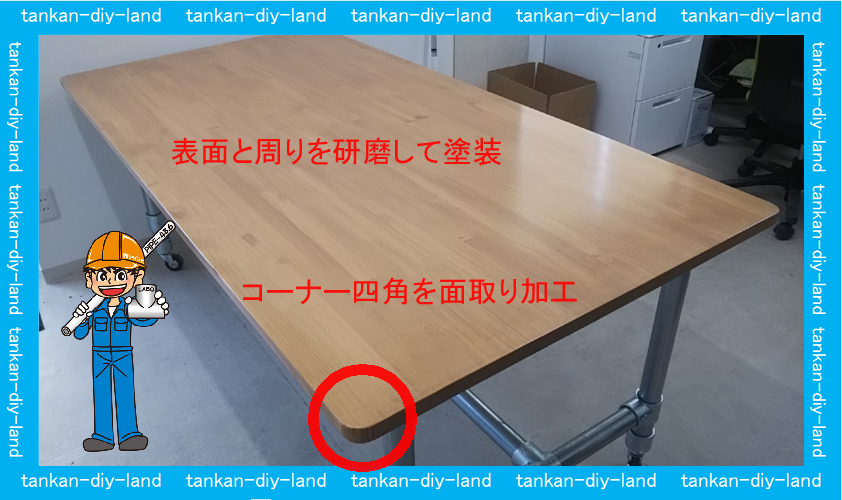

天板加工『塗装や面取り』集成材のコーナー四か所面取り、周りも研磨して塗装をしました
天板加工『塗装や面取り』後に取り付け 大きさ 板厚30ｍｍ・幅910ｍｍ・長さ1820ｍｍ・高さ720ｍｍ 完成

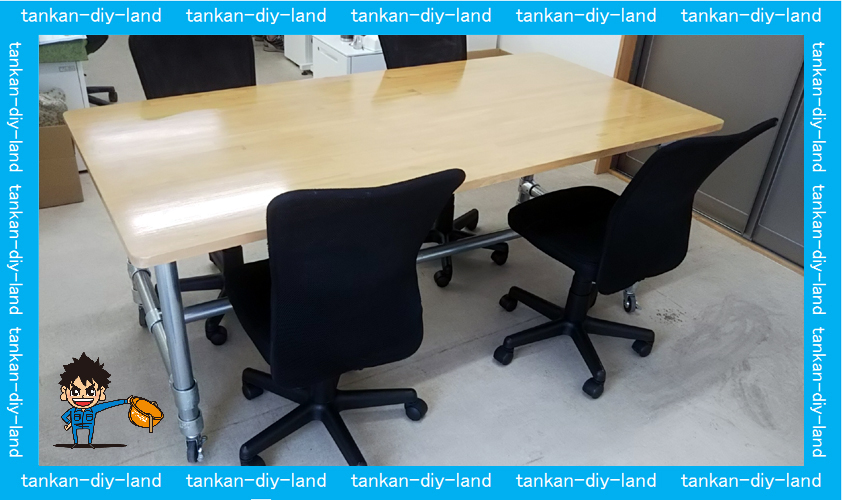

何処にでも移動できる大きなテーブル完成『会議・打合せ・商談・休憩・軽作業・昼食』何でもOK
↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓
ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識
注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。
アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。
PDFをダウンロードして、工作物のイラスト立体図描きにご利用下さい。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙
ＬＡＢＯ金具と単管DIY工作類
単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのストッパー（トビラ止め）
単管パイプ専用吊りバンド(J-TB)使用例
パイプと木材の直付け接続金具（J-1S)
パイプが金具の肉厚分5ｍｍ浮くサドル ・D-1ＷＢ(両側サドルベース）・D-1ＳＢ(片側サドルベース）・D-1ＬB(コーナーサドルベース）
パイプに直付けサドル ・Ｊ-1Ｓ(サドル）（バシッとツライチ）
単管パイプ目隠し板塀 自由柱（背柱）タイプに使用金具類
目隠し板塀の表と裏側や基礎ブロック
基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）
基礎ブロックとは 建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）
サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒
ＬＡＢＯ protection cap K-1C(CR) とは
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・等
材質（クロロプレンゴム） 使用環境により異なりますので、劣化したら交換してください。
ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 ＬＡＢＯキャップ (K-1C)
単管パイプキャップのZAＭ(ザム）鋼板とはほぼ錆びないと言われる画期的な鉄板。単管パイプとほぼ同じ材質です。
引用元 株式会社Fugen
単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』
ウエスタンラッチ（カインズホーム購入） ウエスタンラッチの詳細は カインズホーム リンク
ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。
ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)は、 角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。
単管パイプ多目的小屋 軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプ多目的小屋 テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプの多目的小屋
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）
ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル ・D-1ＷＢ(両側サドルベース）・D-1ＳＢ(片側サドルベース）・D-1ＬB(コーナーサドルベース）
パイプに直付けサドル ・Ｊ-1Ｓ(サドル)
単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル ・D-1ＷＢ(両側サドルベース）・D-1ＳＢ(片側サドルベース）・D-1ＬB(コーナーサドルベース）
パイプに直付けサドル ・Ｊ-1Ｓ(サドル）
単管パイプと木材のDIY工作に便利な、SPF材とは
注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。
単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。
だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）
ＬＡＢＯ金具は溶融亜鉛めっき仕上です
犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）
一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき
単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。
めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）
単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない
各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については、品質や規格面で注意が必要な場合があります。
現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』
数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）
実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。
簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
両端支点のモーメント（M=PL/4) 中間荷重の算出数式 一般炭素鋼鋼管（JIS G 3444) 100mm間隔
ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う (本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg）
締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山
