単管パイプ小屋(W-4180×D-2120×H-2350)軒タイプ 倉庫・自転車置場・物置/何でもOK

単管パイプ小屋工作は、あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在!!!倉庫・自転車置き場・物置・車庫・何でもOK』!!

お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。



LABOで簡単DIY! 自由に単管工作を楽しんでください(*^▽^*)

アイソメ画像から立体画像を描くを、Google 画像で見る

単管パイプlabo(ラボ)工作画像

単管パイプdiy工作 Google画像へリンク

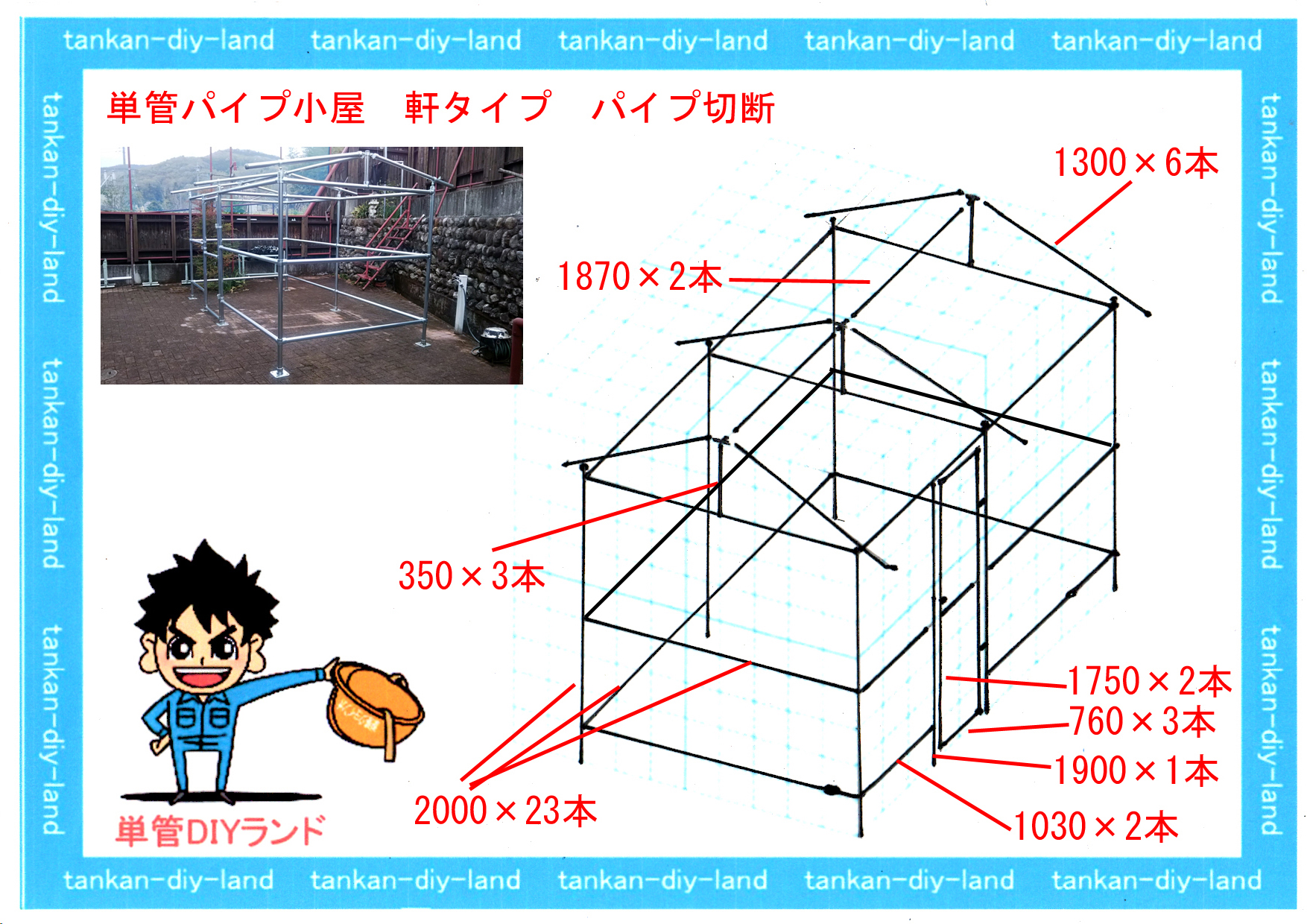

単管パイプ小屋 軒タイプ アイソメ立体図を描いて拾い出し

アイソメ立体図を描いて拾い出し

大きさ約(W-4180×D-2120×H-2350)使用した単管パイプのm数と本数 № 69520210720

アイソメ立体図を描いて拾い出し

大きさ約(W-4180×D-2120×H-2350)LABO金具の使用した金具の数量

基礎部の選択部品と市販基礎ブロック類

残り屋根部(小屋梁まで完成)

棟木と垂木と軒桁と接続の準備

軒タイプ垂木と軒桁と接続

注意:テントタイプの接続です、参考資料↓

棟木と垂木と軒桁と接続

作業性が良い角根丸頭ボルトセット(M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

棟木と垂木と軒桁 接続完成

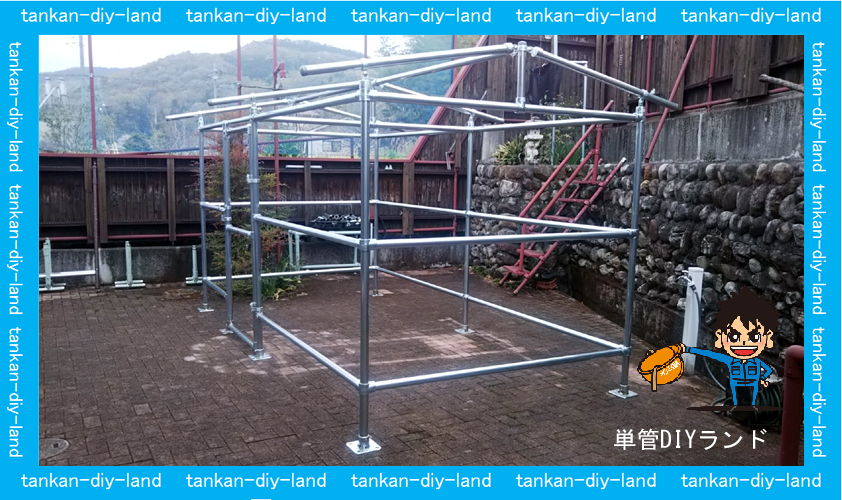

単管パイプ小屋の骨組み完成 (W-4180×D-2120×H-2350)

あとは、あなたのアイディアで、使用方法、形、外壁も。自由自在に変身

扉の造り方・蝶番・手摺・錠前金具・垂れ防止対策・ストッパー対策

トビラ製作開始

トビラ製作に重要な所

➀ストッパー ➀垂れ防止(ターバックル)で筋交い ③錠前用金具(片サドルベース)④取っ手

➀垂れ防止(ターバックル)で対策

錠前取り付け部をサドルベース(D-1SB)と取っ手として(LABO金具B-2Xを代用)

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

ウエスタンラッチ(カインズホーム購入)取付LABO金具(D-1SB)×3個 ドリルビスM4-16×6本(SUS)使用

ウエスタンラッチの詳細は カインズホーム リンク

自動門艦錠(ウエスタンラッチ)購入先購入先(カインズホーム)さん KWT-515  下穴3.5mmを開けてドリルビスをねじ込む。

ウエスタンラッチの取り付けは、下穴3.5mmを貫通してM4-16mm(sus)のドリルビスをねじ込み金具を止める。

『ウエスタンラッチ』はドアを戻せば、自動で止まります。

ドリルビスとは、薄い鉄板に穴を空けながらネジで締め込み止めるビスです。

金具取付にはドリルで下穴3.8mm貫通してドリルビスM4-16mmでネジを切りながら締め付け固定する。

ウエスタンラッチ ウエスタンラッチの詳細は カインズホーム リンク

ウエスタンラッチは錠前(鍵)も付けられます。

ウエスタンラッチは紐を小屋内に置く事で、閉じ込め防止になります。

蝶番(ヒンジ)金具

単管パイプ小屋の屋根作り

パイプにサドル(J-1S)で横桟(SPF材38×89×3600)を取り付けて波板やトタンを張るタイプ

棟波板の取付 (全体に板やベニヤ板等張ると太陽光を遮断します)

ポリカ波板と木材の取付金具はホームセンターでイロイロ有ります、選択して、波板の山の頂上から止める事が重要です。

波板取付金具 市販品イロイロ選択出来ます。

市販品、屋根用波板と棟板 (ポリカーボネイト波板)

横桟(SPF材)とパイプの接続金具(J-1S)

横桟板と垂木パイプの接続 LABO金具(J-1S)(全体に板やベニヤ板等張ると太陽光を遮断します)

横桟板と波板の接続 (全体に板やベニヤ板等張ると太陽光を遮断します)

単管パイプ小屋に窓のサッシ枠を取り付け

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプの多目的小屋

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

場所に合わせた自転車置き場

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

小屋の外壁も貴方次第でセンスを発揮できます。

注意:サドルベース類は、木材等に接続する為には、パイプの骨組中にセットする必要が有ります。

直付けサドルはパイプ骨組み完成後につけられます。

バシッとツライチで、止めるサドルベース金具類

単管パイプ小屋の木材との接続用金具

単管パイプと木材の直付け接続金具(J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、(SPF材とは、ホームセンタ-様等で一般的に販売されている木材です

LABO(ラボ)金具ではこんな物も出来ます。

単管パイプと木材との接続LABO(ラボ)金具

パイプに直止めタイプ(J-1S)サドル

金具の肉厚分浮くサドルベース類、片側タイプD-1SB) 両側タイプ(D-1WB)角タイプ(D-1LB)

単管パイプ工作の 金具と木材は『バシッとツライチ』だからLABO金具です!!

単管パイプ木材の接続を楽しく・・・ サドルベース類

単管パイプキャスター付き工作物

単管パイプ DIY 研究所 発信

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、アイソメ立体図の構造は保障値ではございません、自作工作物は自己責任となりますのでご了承ください。

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・

LABO金具と単管DIY工作類

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

DIYパイプ工作は、出来る限りパイプの加工は避ける、パイプ本来の物性値の変化により強度の低下を回避して安全第一を優先する。
