単管パイプ継手DIY工作のフェンス・柵

LABO金具を使って出来る、あんなものやこんなもの!! ちょっと覗いてみてください↓↓

単管工作名人ブログ Google画像へリンク ここをクリック

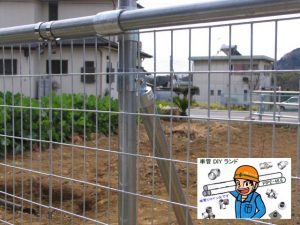

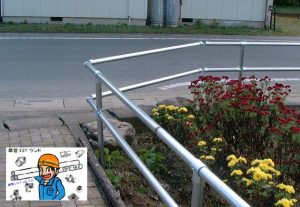

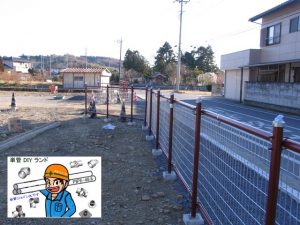

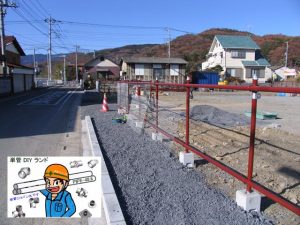

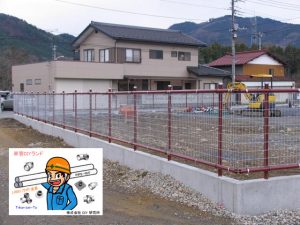

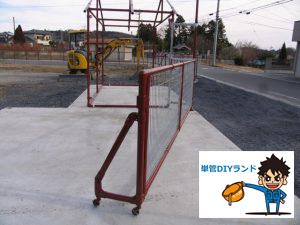

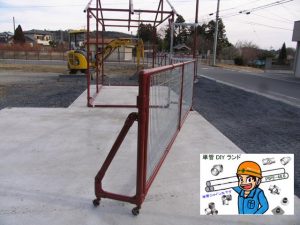

単管パイプ 柵・金網フェンス イロイロ  № 1266720210720

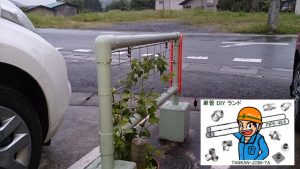

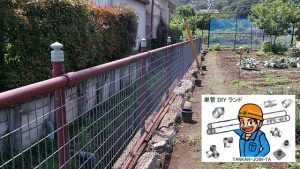

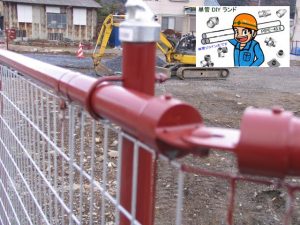

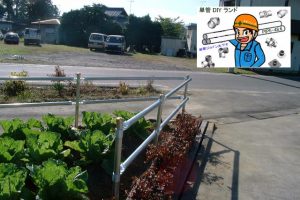

保護キャップ付きで、『チョット温かい』単管パイプ柵

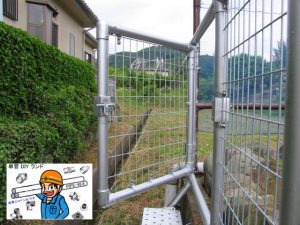

ゲ-ト・扉・ドア等の蝶番(ヒンジ)

おしらせ  直交金具(クロスクランプ)型番B-2XB  仕様

材質:ダクタイル 表面処理:溶融亜鉛メッキ仕上げ 止めビス:M10ホーローセットビス(SUS)  止め工具:対辺5mm六角レンチ ※一部例外あり

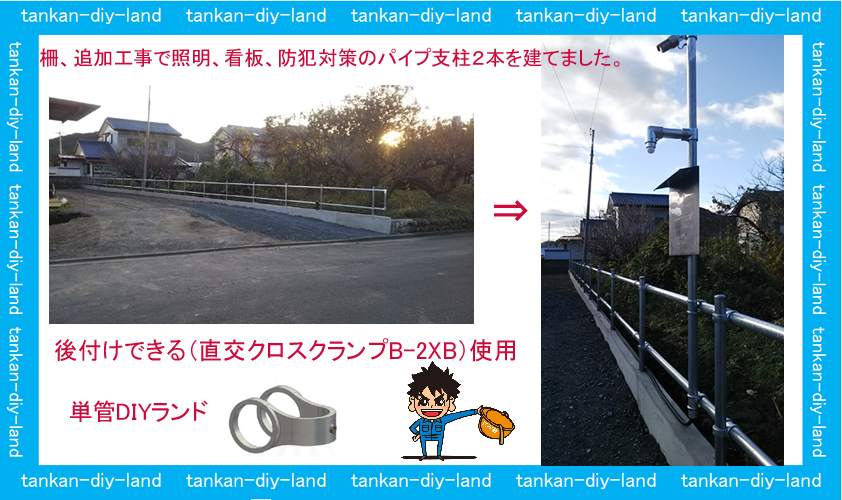

単管パイプ支柱を2本追加で建てました。足場パイプを『仮設資材から建築資材へ導くLABO金具』

LABO直交クロスクランプ(B-2XB)は 318kgの荷重でも破損しませんでした。(参考値です)

単管パイプザムキャップ発売開始 ZAM材とは:ほぼ錆びないと言われる画期的な鉄板で、耐食性が溶融亜鉛めっき鋼板に比べて10〜20倍優れていて、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。(型番K-1C)

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

ZAM(ザム)材とは  単管キャップ(K-1C)の材料 ZAM(ザム)鋼板というめっき・・・日新産工(株)

保護キャップ 材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

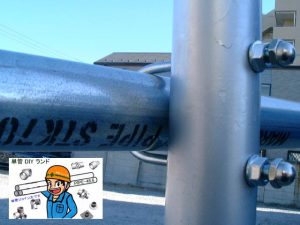

LABO金具 直交クロスクランプ(B-2XB)

LABO金具 直交クロスクランプ(B-2XB)

単管パイプ専用金具 B-2XB  くるくる回して 大きく・小さく・下から・上から いろいろ見られる 3D-PDF

LABO金具 直交クロスクランプ(B-2XB)

LABO金具 直交クロスクランプ(B-2XB)

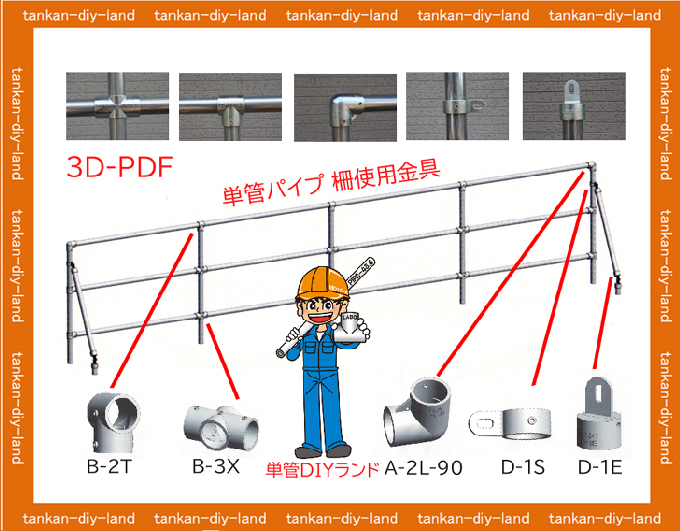

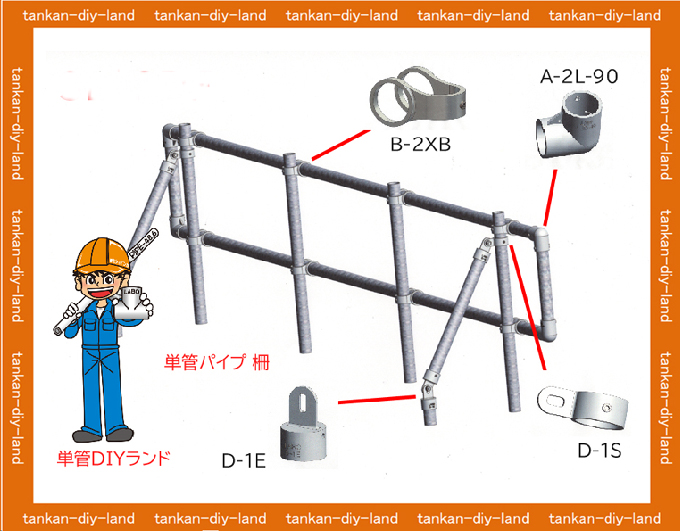

単管パイプ柵 直交タイプの使用金具

単管パイプ柵 使用金具

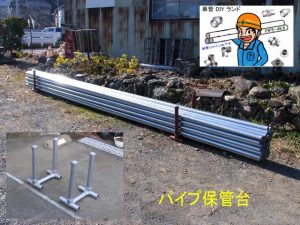

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

設置場所に合った基礎金具や基礎ブロックを選択してください。

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

便利な角根ボルトも取り扱い販売しております。

LABO(ラボ)金具同志の接続に便利な角根ボルト(根角)丸頭タイプ(M10-25-N)

その他 「 柵 」 の記事もご覧ください。

単管パイプと木材の接続金具類

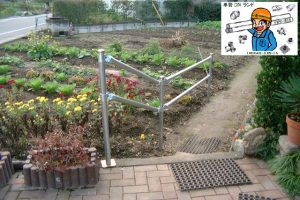

フェンス

単管パイプ専用吊バンド(J-TB)使用例(市販のフェンス類)

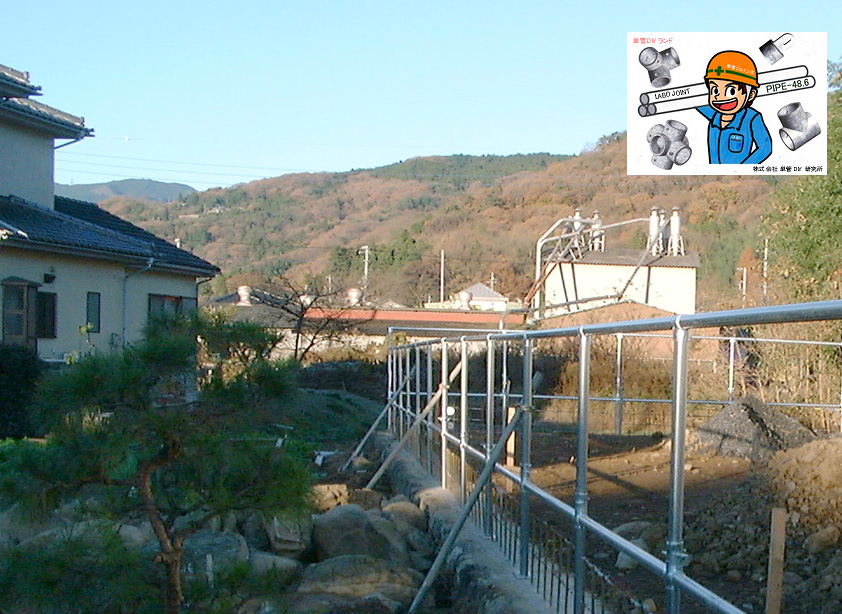

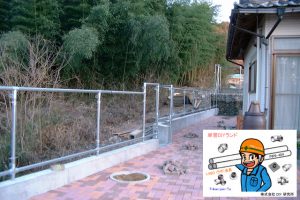

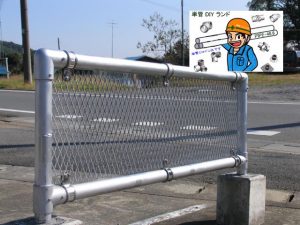

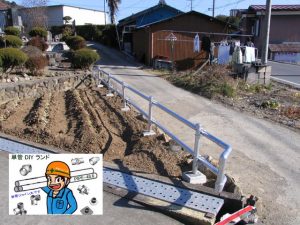

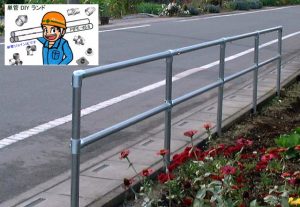

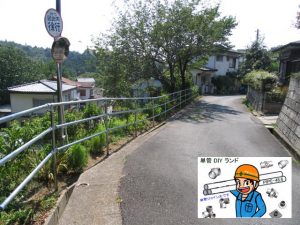

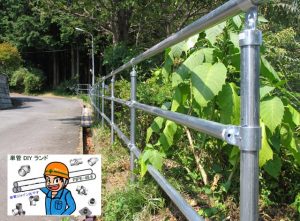

ガードレール 柵

手すり 屋内

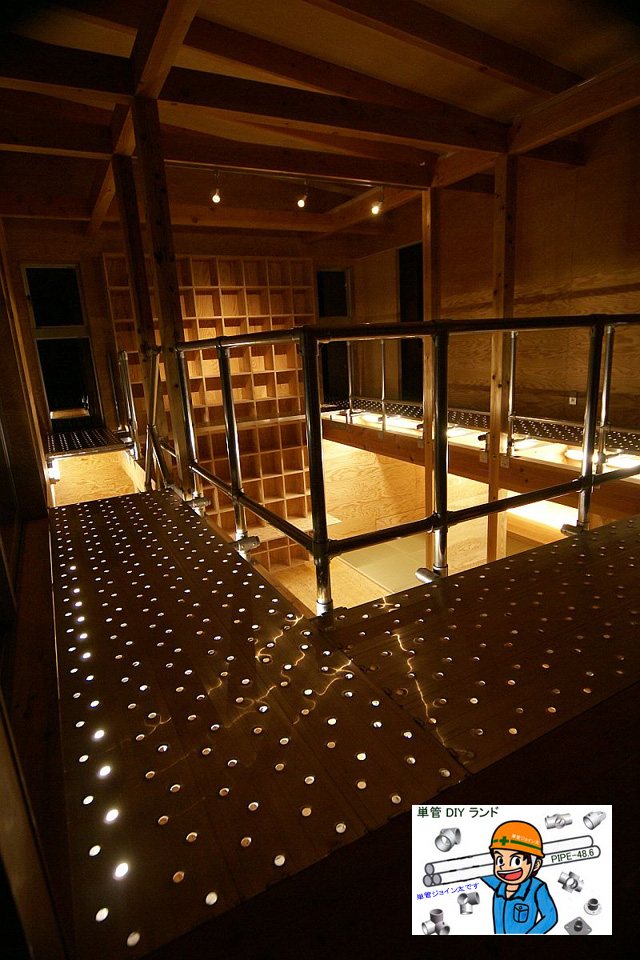

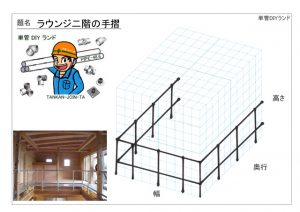

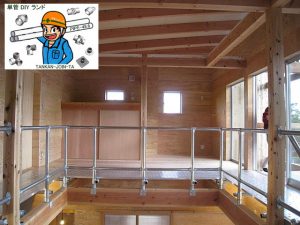

ラウンジ 二階手摺

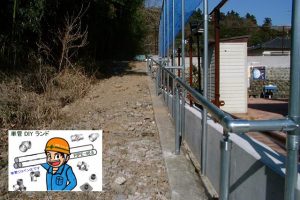

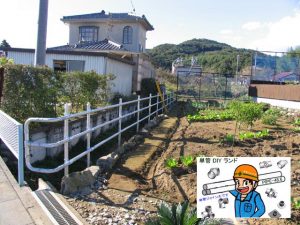

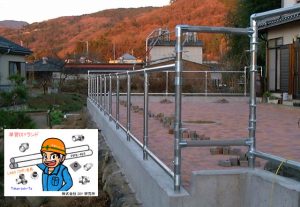

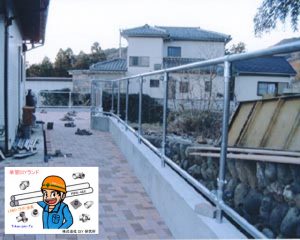

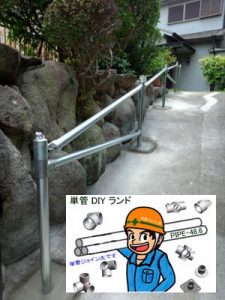

手すり 屋外

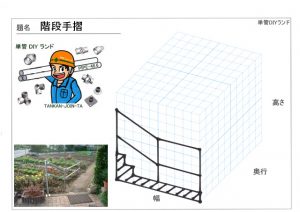

階段 手すり 屋外

単管パイプの防風ネットと板塀の骨組

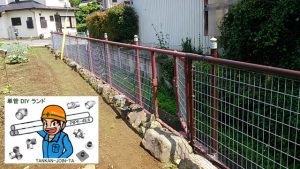

溶接金網の単管骨組

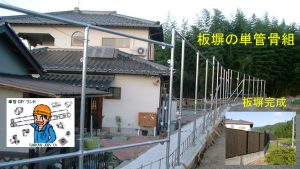

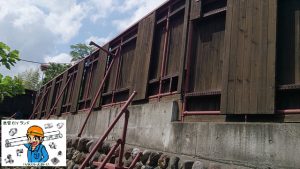

板塀の単管骨組

板塀の単管パイプ骨組

雪の防風ネット

溶接金網の単管骨組

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

ウエスタンラッチ ウエスタンラッチの詳細は カインズホーム リンク

ドリルビスとは、薄い鉄板に穴を空けながらネジで締め込み止めるビスです。

金具取付にはドリルで下穴3.8mm貫通してドリルビスM4-16mmでネジを切りながら締め付け固定する。

フェンスの単管骨組

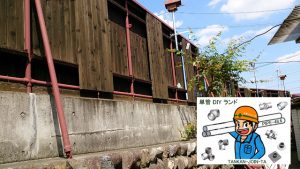

板塀の単管パイプ骨組

単管パイプのフェンス。板壁骨組・防風ネット

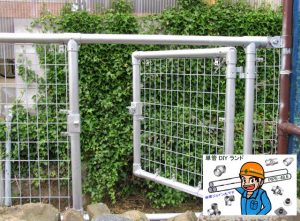

フェンスと扉

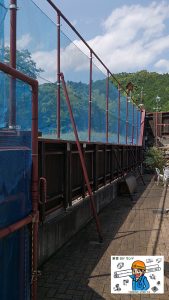

雪の塀と防風ネット

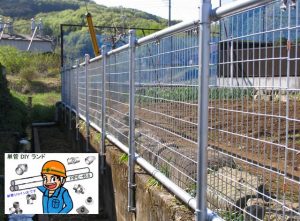

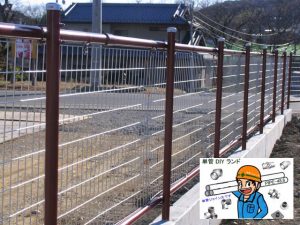

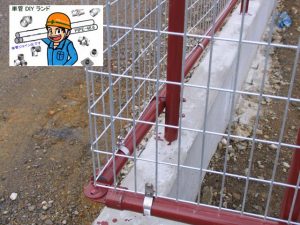

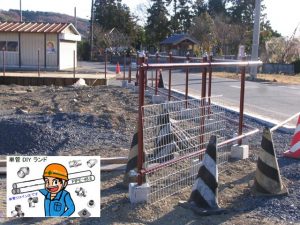

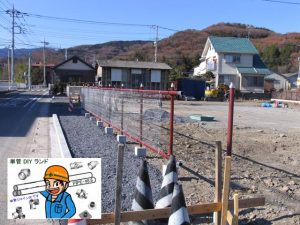

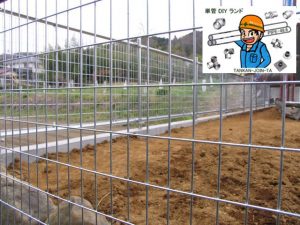

溶接金網フェンス取付け途中(単管パイプ骨組)

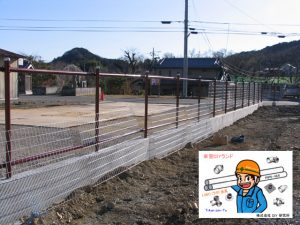

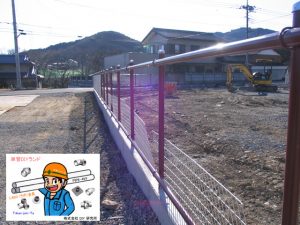

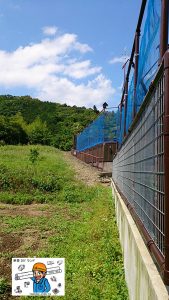

溶接金網の単管骨組

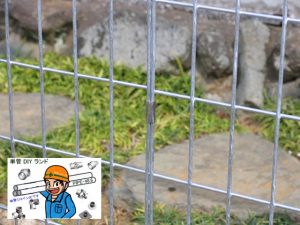

溶接金網(100×50 Φ4mm)溶融亜鉛鍍金仕上げ

単管DIYマニアの必需品 パイプ少量保管台

注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプの多目的小屋

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

場所に合わせた自転車置き場

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと木材の直付け接続金具(J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・

LABO金具と単管DIY工作類

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

DIYパイプ工作は、出来る限りパイプの加工は避ける、パイプ本来の物性値の変化により強度の低下を回避して安全第一を優先する。

単管パイプの中間荷重の(JIS G 3444) 参考資料

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
