【LABO金具紹介】 4方向1箇所貫通金具 B-3X 寸法計算 単管パイプ 外径φ48.6mm 専用

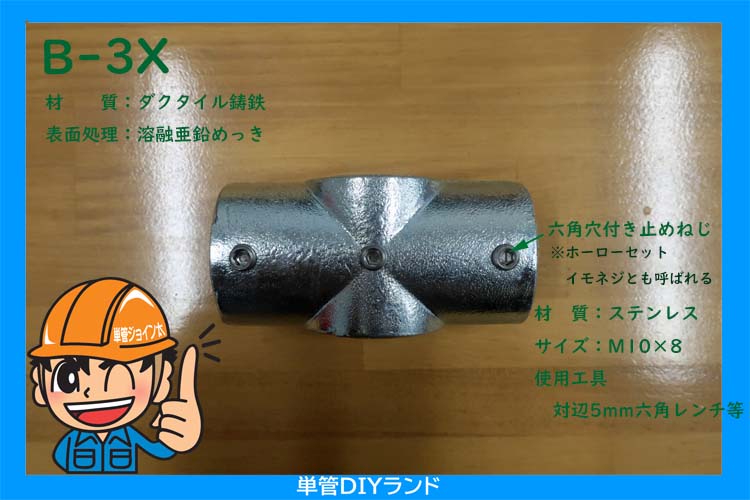

4方向1箇所貫通金具 B-3X



材質:ダクタイル鋳鉄

表面処理:溶融亜鉛めっき

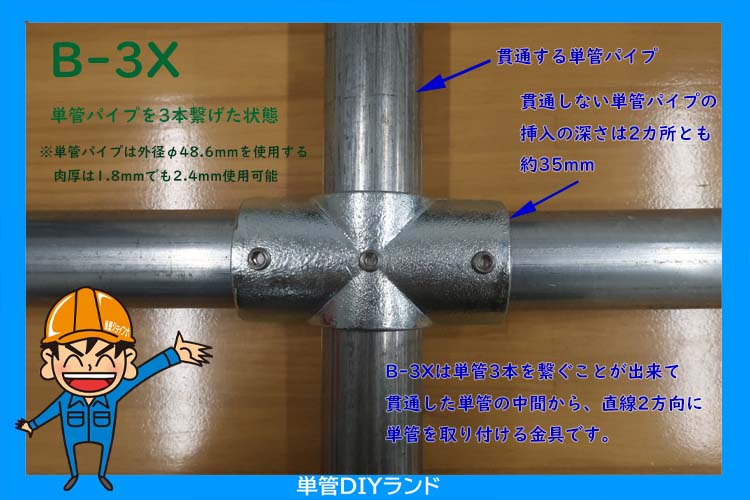

貫通した単管パイプの中間部から、直線に2本のパイプを取り付ける金具です。

使用する単管パイプは外径がφ48.6mmのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

貫通しない単管パイプの挿入の深さは約35mm





製作するときの単管パイプの寸法の計算

B-3Xを中心にして単管パイプ端を1000mmにしたい場合の計算方法

B-3Xの外径は約120mmで単管パイプの挿入量は約35mmになっています。

中心の単管パイプ貫通部分は約φ50mmの貫通穴が開いています。

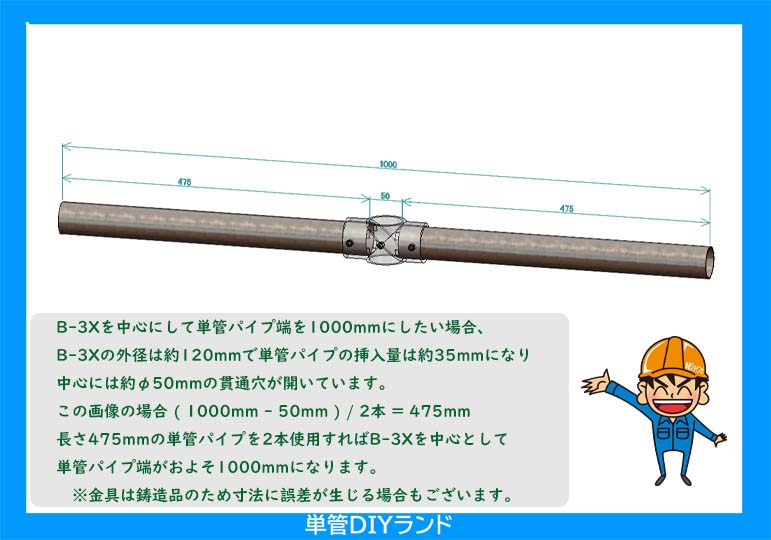

下の図のように中心にB-3Xを取り付けた場合は

( 1000mm – 50mm ) / 2本(単管パイプ) = 475mm

長さ475mmの単管パイプを2本使用すればB-3Xを中心として単管パイプ端が約1000mmになります。





※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2021年8月24日時点となります。



製品の図面は各製品ショッピングページにございます。

B-3X ショッピングページ



次回【B-4Y】ご紹介記事へ!
前回【B-3K】ご紹介記事へ!



コーナー金具のご紹介記事へ(A-3Y)
繋ぎ金具のご紹介記事へ(C-3T)
止め金具のご紹介記事へ(D-1E)
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ(F-1C-500)







4方向1箇所貫通金具 B-3X が使用されている製作品

デッキ



バルコニー

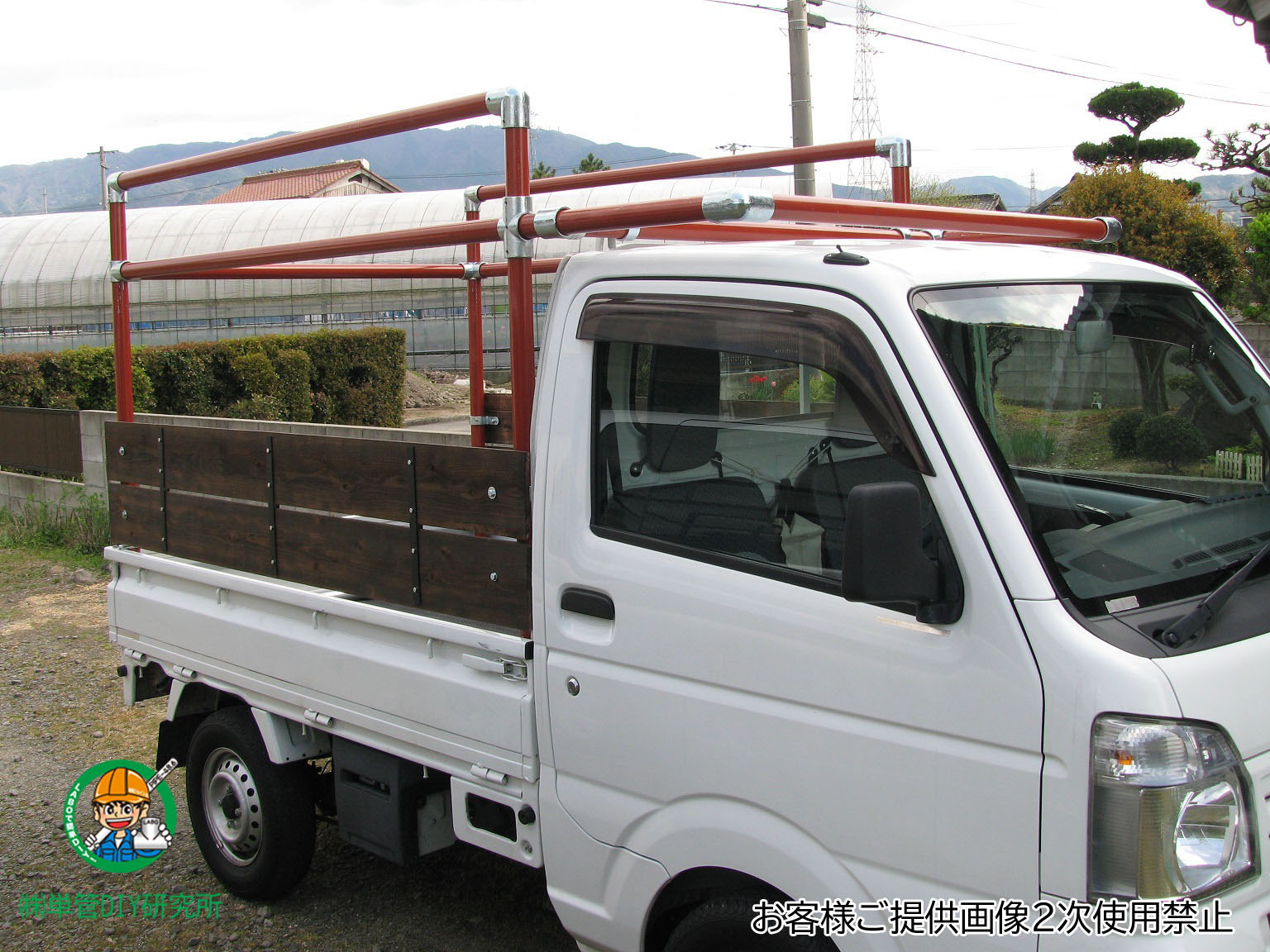

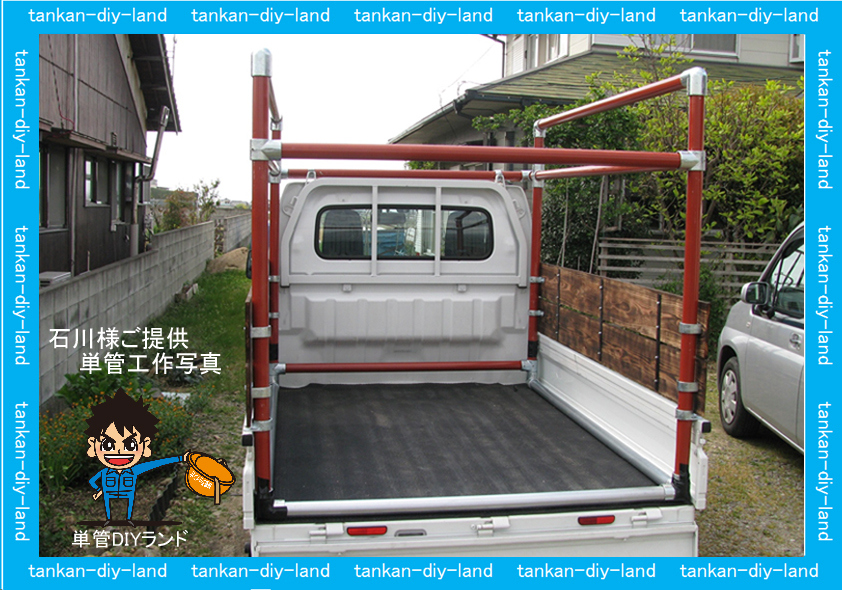

カーゴキャリア
