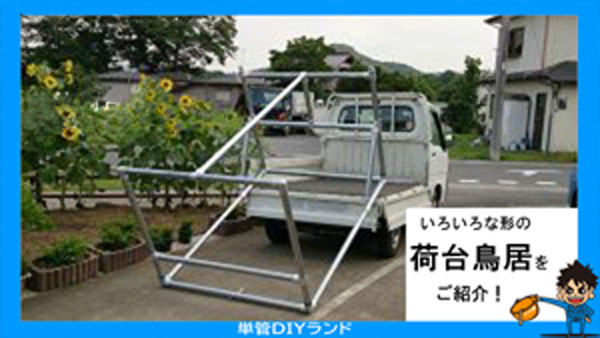

軽トラ 荷台・鳥居補強（４タイプ）DIY 製作記録 №312620201107

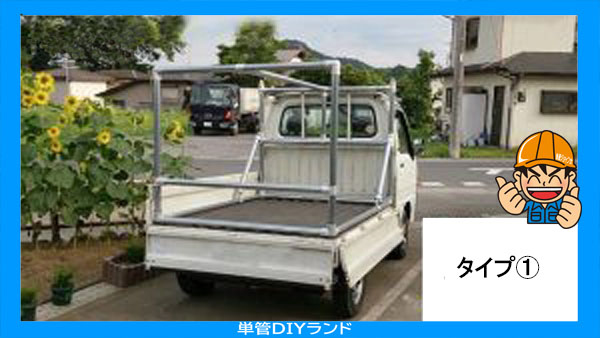

タイプ①
タイプ①
タイプ① 使用パイプと金具
タイプ① 完成

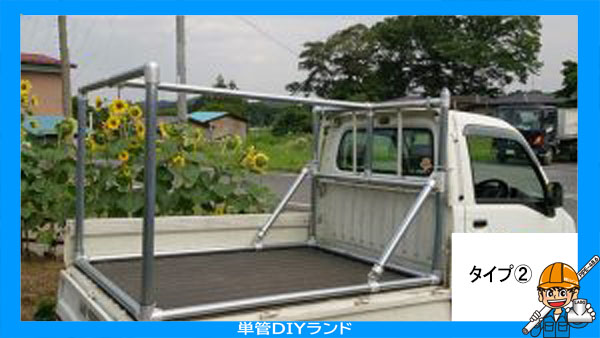

タイプ②
タイプ② 使用パイプと金具
タイプ② 完成

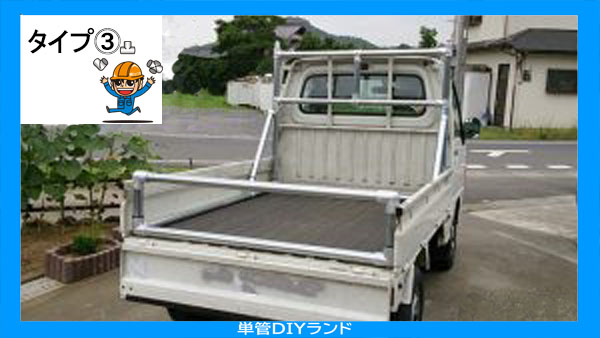

タイプ③
タイプ③ 使用パイプと金具
タイプ③ 完成

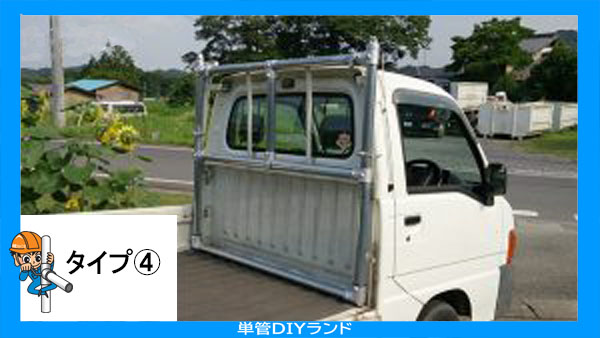

タイプ④
タイプ④ 使用パイプと金具
タイプ④
↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓
ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識
設置場所に合った基礎金具や基礎ブロックを選択してください。
管パイプ工作スノコとは 金具で止めるタイプ と 枠に、はめ込むタイプの2種類から選択
単管パイプ小屋の木材との接続用金具
単管パイプと木材のDIY工作に便利な、（SPF材とは、ホームセンタ－様等で一般的に販売されている木材です
管パイプ専用吊バンド(J-TB)使用例
小屋の『束の位置の違い』と使用出来るかなぐの種類↓
切妻タイプ屋根には2種類の作り方があります。
単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具（H-2T) 軒桁と垂木の接続金具(Ｈ-3K）
LABO(ラボ）金具 表面処理：溶融亜鉛めっき仕上げ （パイプ止まり金具と貫通金具）
LABO（ラボ）ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類
LABO（ラボ）キャスター
LABO（ラボ）金具本体溶融亜鉛メッキ仕上げ。 キャスター
LABO（ラボ）金具ではこんな物も出来ます。
単管パイプキャスター付き工作物
基礎ブロク市販品・基礎金具・水平調整金具・壁金具・タタッチメント・サッシ取付金具
ＬＡＢＯ（ラボ）金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め（サドルベース）金具・キャップ・吊りバンド・機器取付コ－ナ－金具。
単管パイプザムキャップ ZAM材とは：ほぼ錆びないと言われる画期的な鉄板で、耐食性が溶融亜鉛めっき鋼板に比べて１０〜２０倍優れていて、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。（型番Ｋ-1Ｃ）
錆に強いLABO(ラボ）金具の表面処理（めっき）について。
LABO（ラボ）継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。公的機関等では野外での工作物、橋・鉄塔・陸橋・電柱・信号器柱・電波塔・等の鉄部材料の本体や金具類の表面処理を溶融亜鉛めっき仕上げでないと殆んど採用されいません。
LABO(ラボ）金具の止めビスとは・・ここが違う
LABO(ラボ）金具は水滴が溜り難い・・・ここが違う （管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）
計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量 PIPE-48.6×2.4 (JIS G 3444)
単管パイプの機械的性質（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
実際の中間強度が知りたくて、試験台を作り試験をやって見た・・・参考資料です。
単管パイプ2ｍ支点っでの中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。
パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し（荷重５０kg単位)
簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなっかた）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなっかた）参考資料
単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。
LABO金具と単管DIY工作類
基礎ブロックとは 建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）
サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒
注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。 ！！！取り付けビスの締め忘れにも注意必要です！！！
単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）。
＊ たわみとは、元に戻れる曲がり。
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない。
単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』
締め付け強度（トルク）と引き抜き強度への変化
単管パイプとLABO『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
