単管パイプ 『間仕切り支柱・自由支柱』タイプの柵、吊バンド(J-TB)ステンレス(ボルトSUS M6-15mm2本)付き

単管パイプ柵タイプ の 自由支柱(背柱) も 間仕り切支柱 も LABO(ラボ)金具 『あったらいいな』を形にするお手伝い、LABOで広がる可能性

単管DIYランドの多くの工作物を見える Google画像へリンク

 ジョイン太君です、貴方も単管DIY工作に,挑戦してみませんか!!!

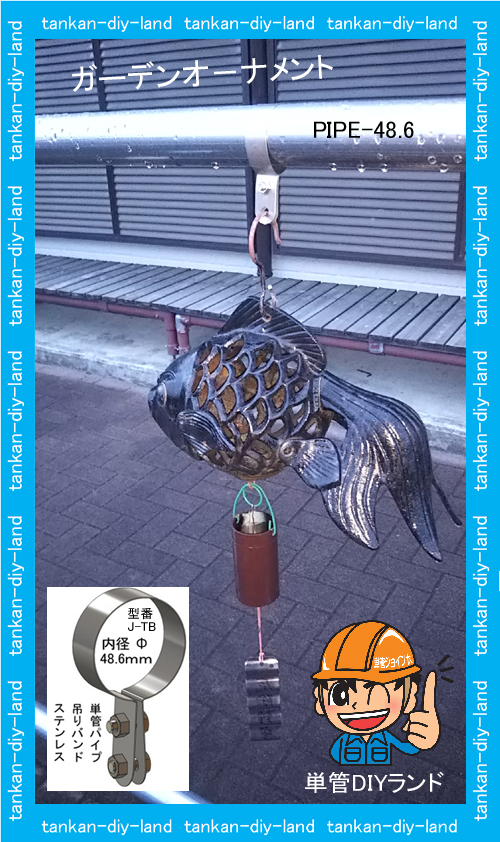

単管パイプ専用,吊バンド J-TB(オールステンレス)

単管パイプからイロイロな物を、吊り下げるステンレスバンド(J-TB)です。

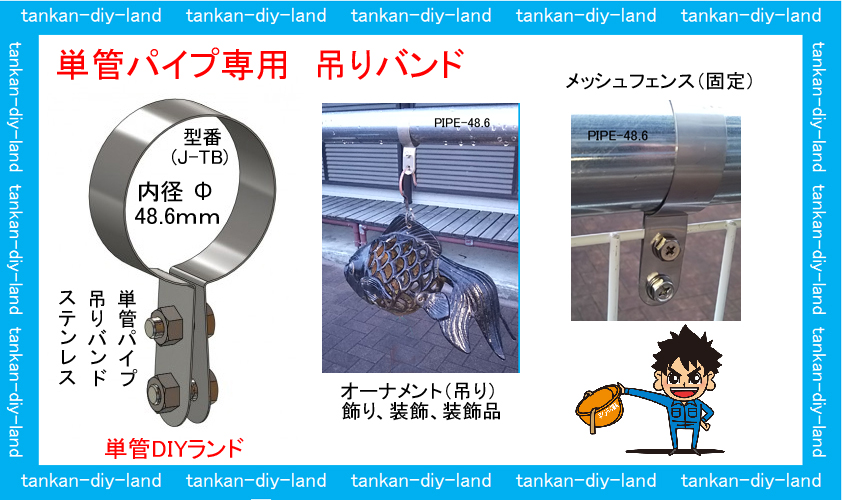

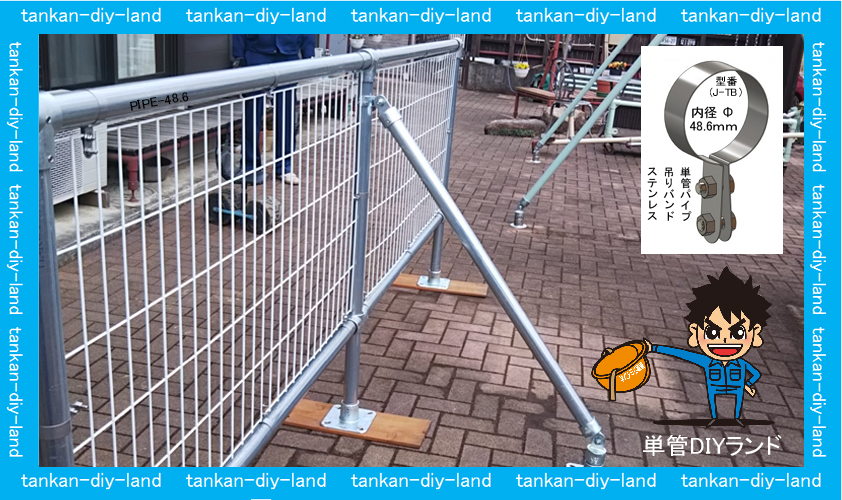

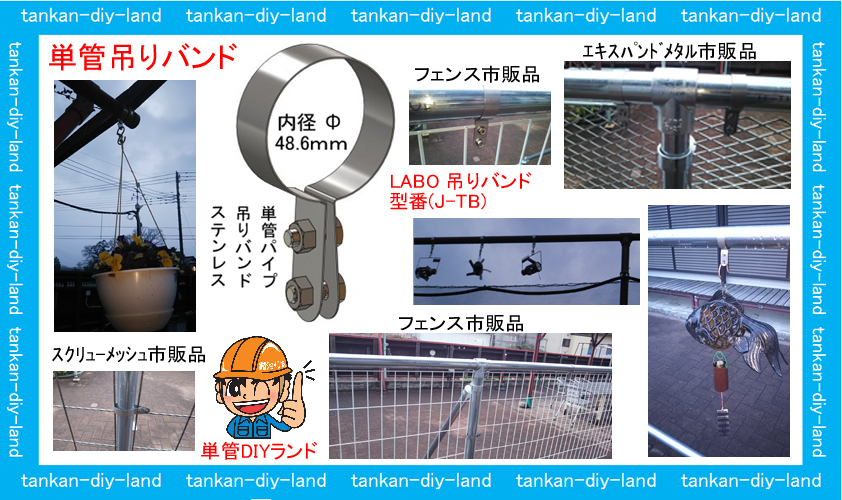

単管パイプ専用吊バンド(J-TB)使用例

単管パイプ専用 吊りバンド

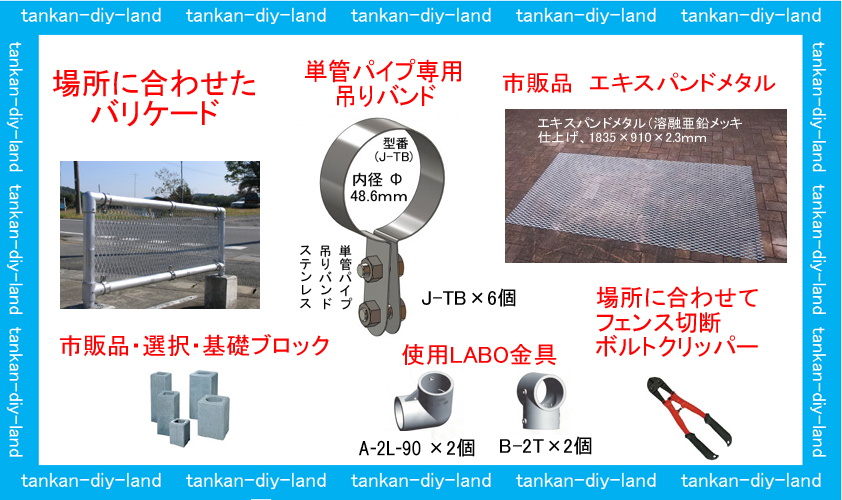

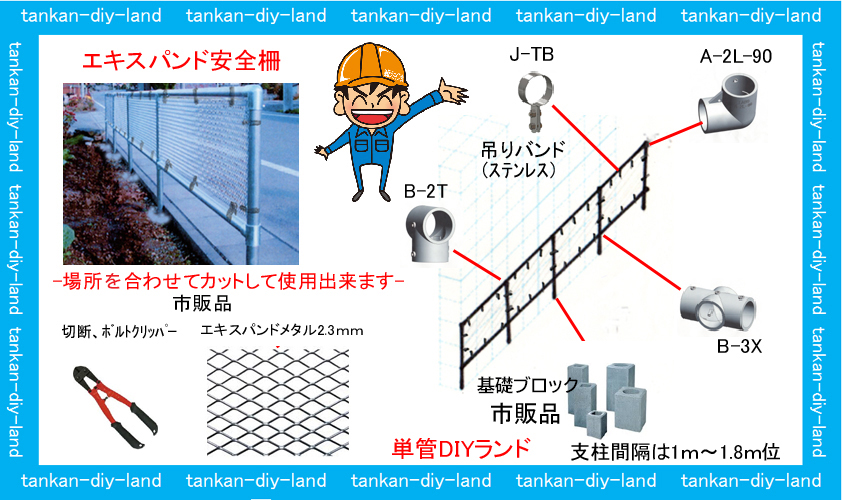

フェンスに利用できる材料類(ホームセンタ-様等で市販品)(場所に合わせてカットして使用することができます)

間仕切りタイプ柵、エキスパンドメタル(溶融亜鉛メッキ仕上げ)を使用の単管パイプ専用吊バンド,J-TB)。

エキスパンドメタル柵、取付動画

場間仕切りタイプ柵、所に合わせて切断して使用することが出来ます。

間仕切りタイプ柵、

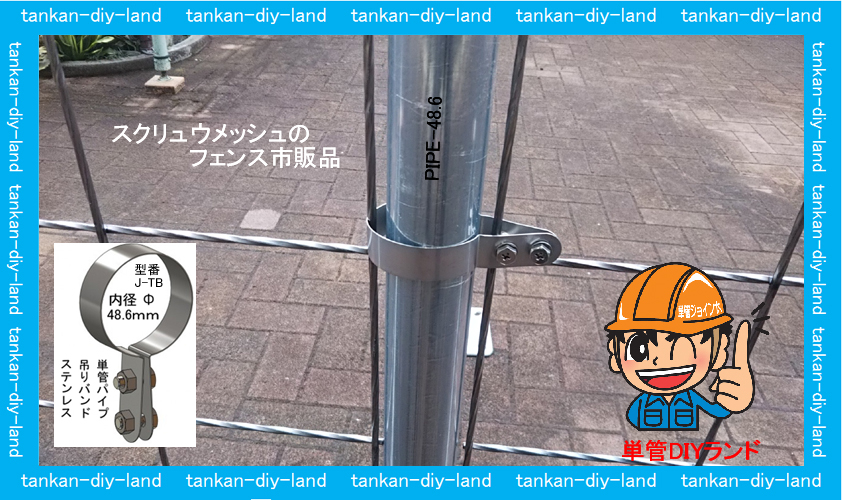

安価なスクリュ-メッシュ(生地)に使用の吊バンド  エキスパンドメタルとスクリュ-メッシュと比較で約1/6の価格ですが塗装が必要です。

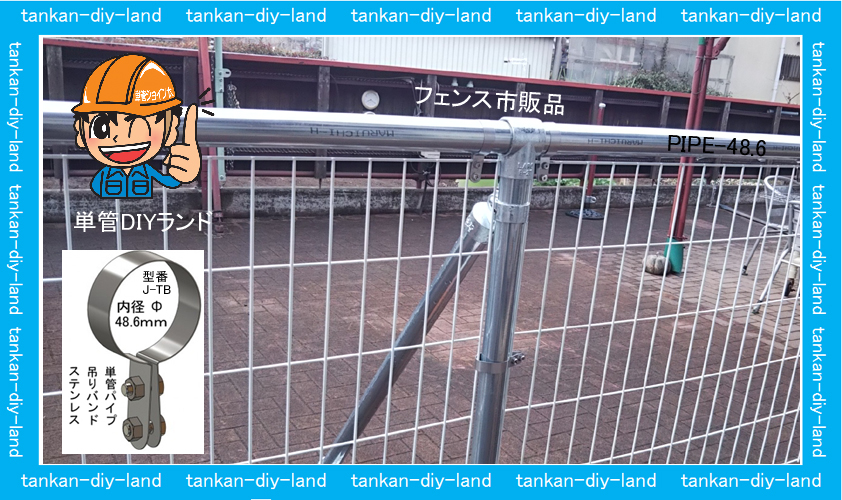

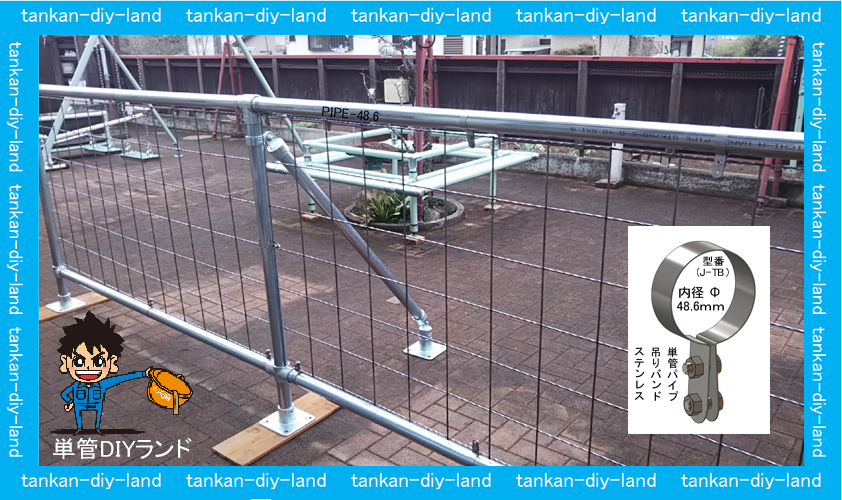

間仕切りタイプ柵、メシュフェンス(樹脂被膜)市販品を止める単管パイプ専用吊バンド(J-TB)と筋交い。

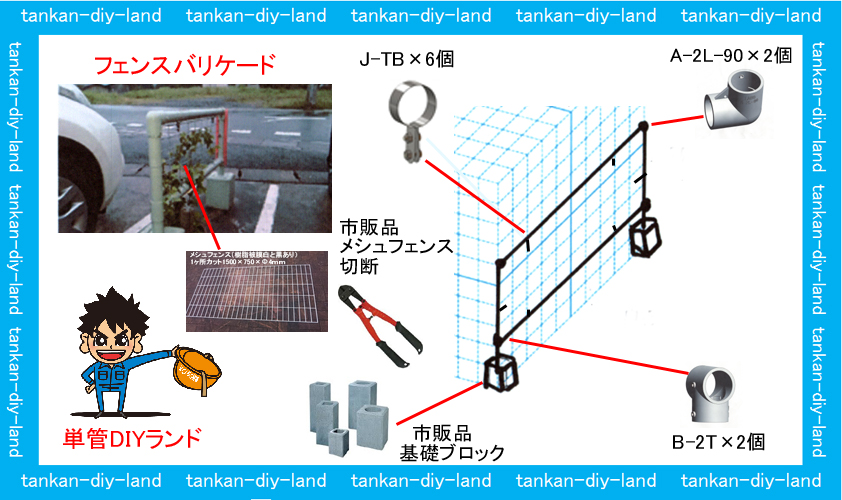

間仕切りタイプ柵、メシュフェンスバリケード

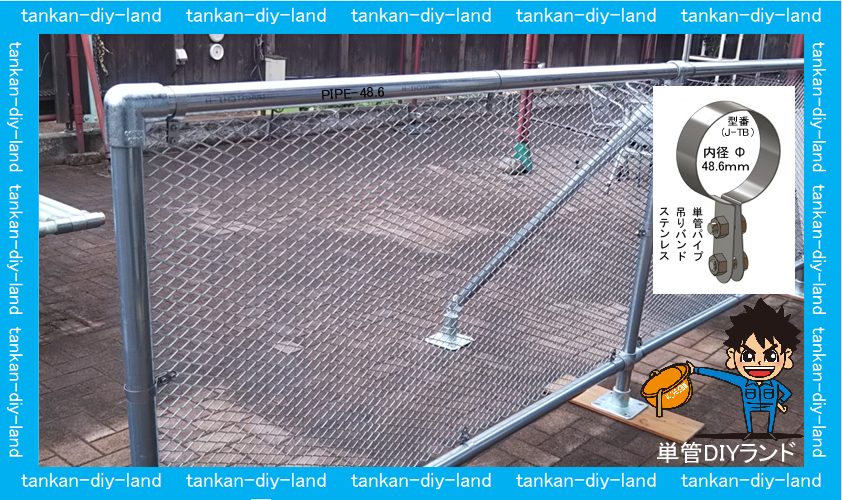

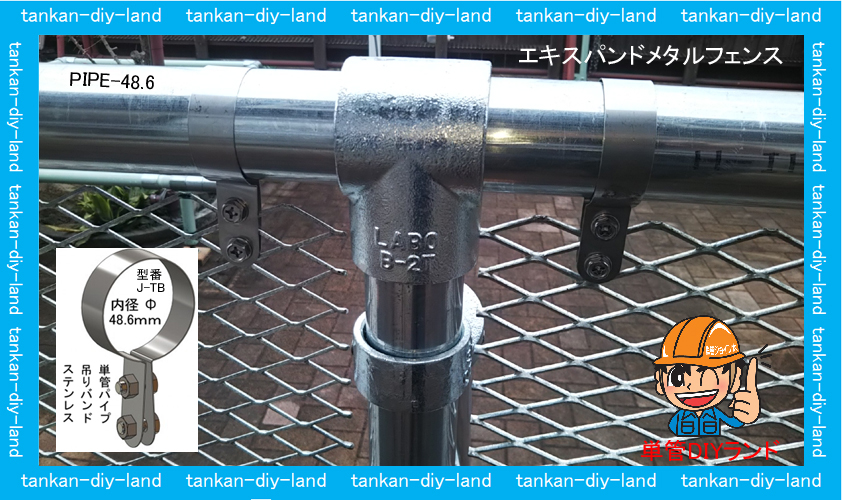

間仕切りタイプ柵、エキスパンドメタルを中間支柱に使用の単管パイプ専用吊バンド(J-TB)

間仕切りタイプ柵、エキスパンド単管パイプゲ-ト

間仕切りタイプ柵、

スクリュ-メッシュ中間支柱に使用の単管パイプ専用吊バンド(J-TB)   エキスパンドメタルとスクリュ-メッシュと比較で約1/6の価格ですが塗装が必要です。

間仕切りタイプ柵、エキスパンドメタルを端支柱に使用の単管パイプ専用吊バンド(J-TB)

単管パイプ使用専用吊バンド(J-TB)

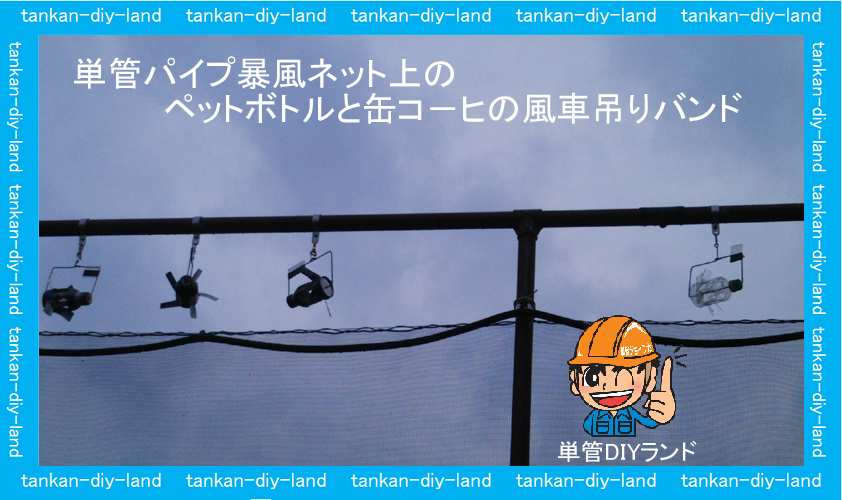

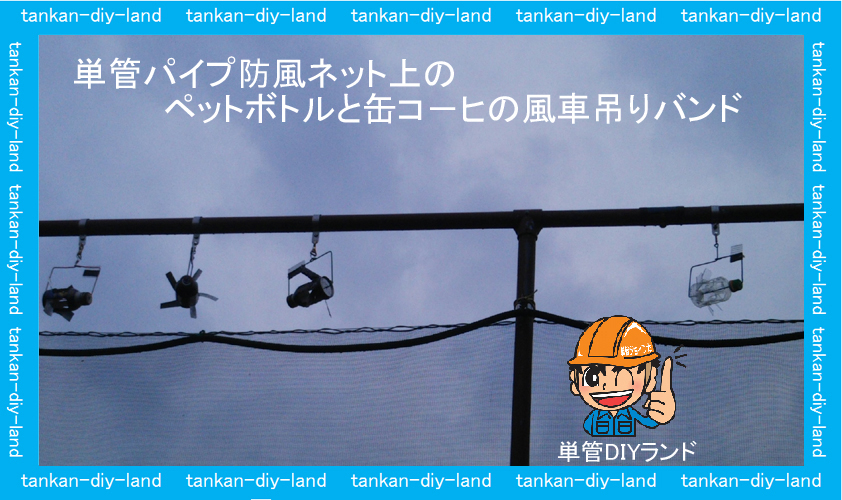

暴風ネットの単管パイプ専用吊バンド(J-TB)

間仕切りタイプ柵、フェンス(樹脂被膜)市販品を中間支柱を止める、単管パイプ専用吊バンド(J-TB)

間仕切りタイプ柵、エキスバンドメタル、バリケード

ここから自由柱タイプ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

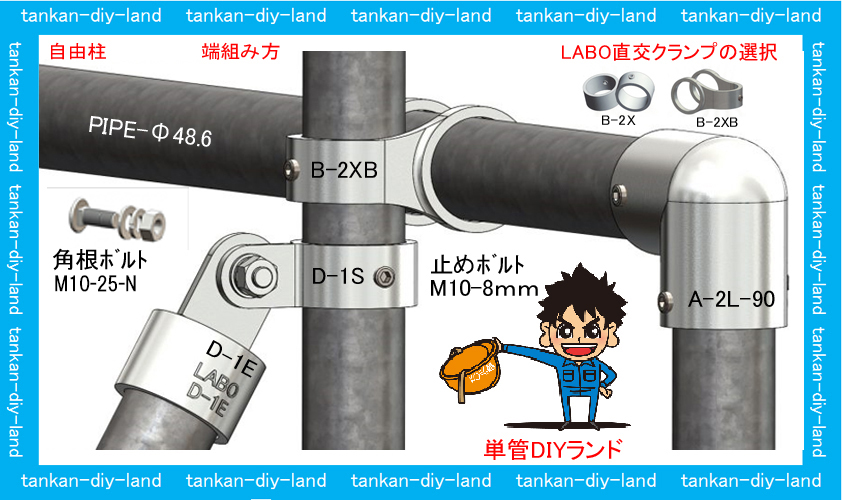

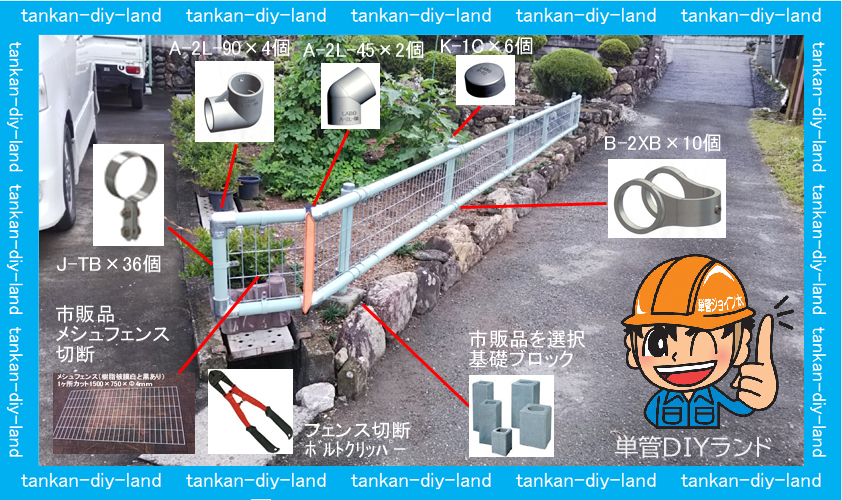

単管パイプ柵の自由柱(背柱)タイプ 端の金具(クランプ)の組み方。

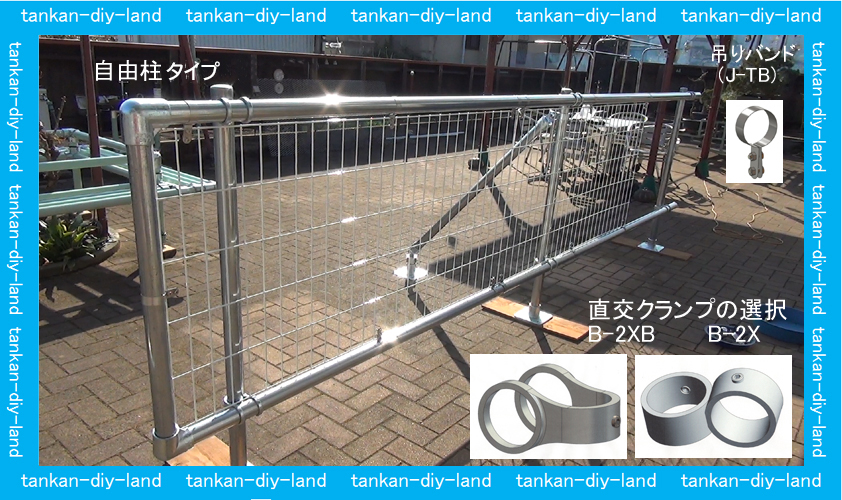

自由柱(背柱)タイプ柵 『後からフェンスをカットして張る事も出来ます』

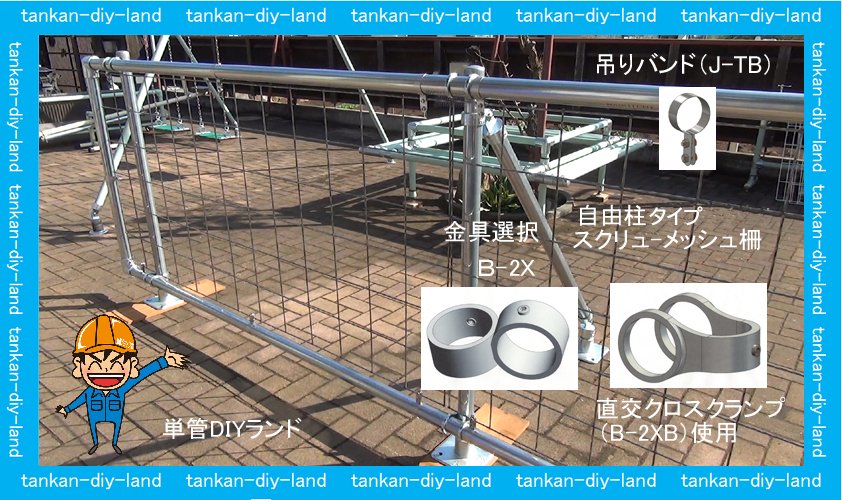

自由柱(背柱)タイプ柵 単管パイプ直交クロスクランプ(B-2XB)溶融亜鉛めっき仕上げ『後からフェンスをカットして張る事も出来ます』

自由柱(背柱)タイプの単管パイプ柵 『後からフェンスをカットして張る事も出来ます』

自由柱(背柱)タイプ柵 メシュフェンス(樹脂被膜)

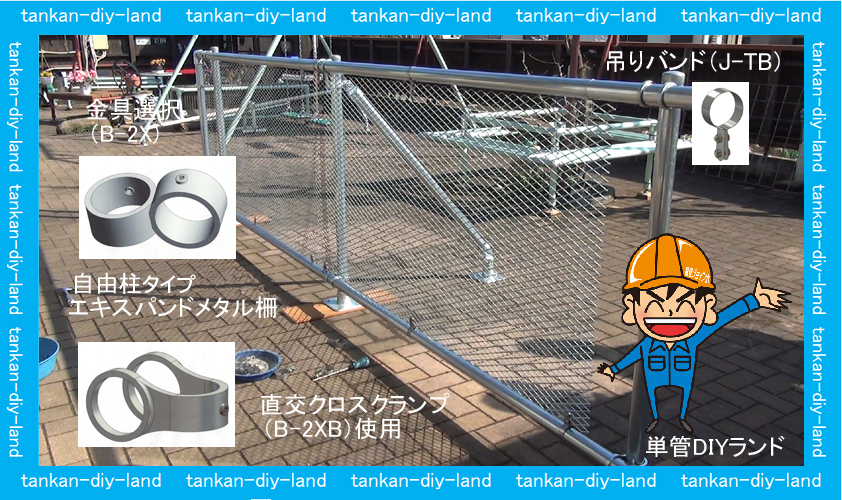

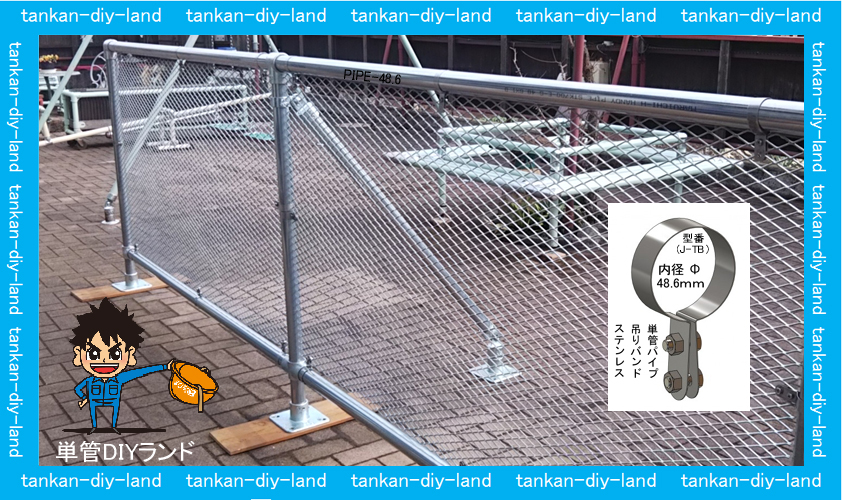

自由柱(背柱)タイプ柵 エキスパンドメタル(溶融亜鉛メッキ)

自由柱(背柱)タイプ柵 スクリュ-メッシュ柵(生地で安価なために塗装が必要)

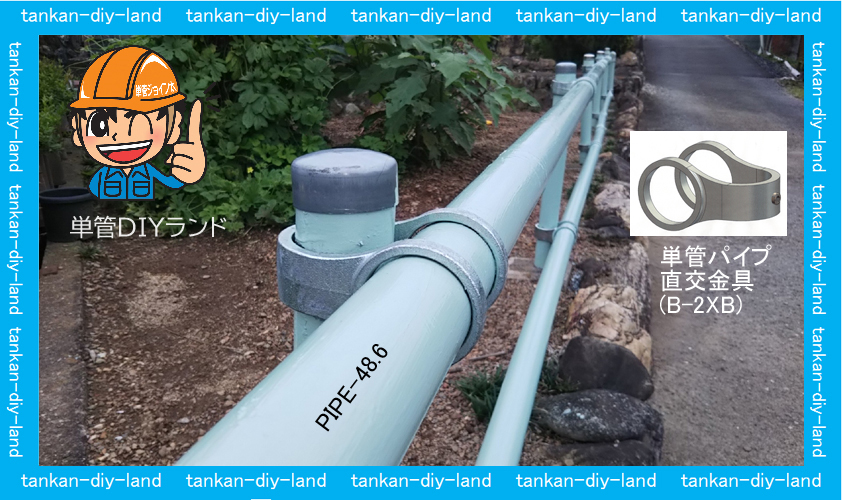

自由柱(背柱)タイプ柵  単管パイプ、直交クランプ LABO(ラボ)金具(B-2X・B-2XB)

自由柱(背柱)タイプ柵  『後からフェンスをカットして張る事も出来ます』

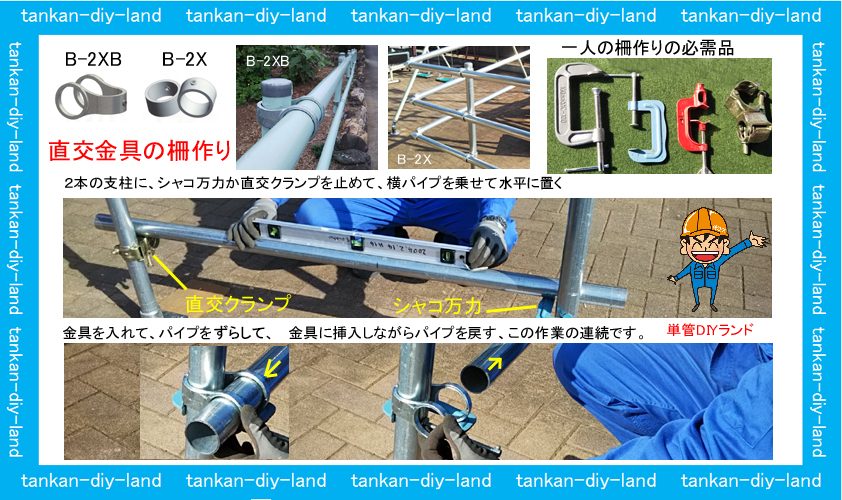

自由柱(背柱)柵 LABO(ラボ)直交金具類(B-2XB・B-2X)での柵作りのアドバイス.

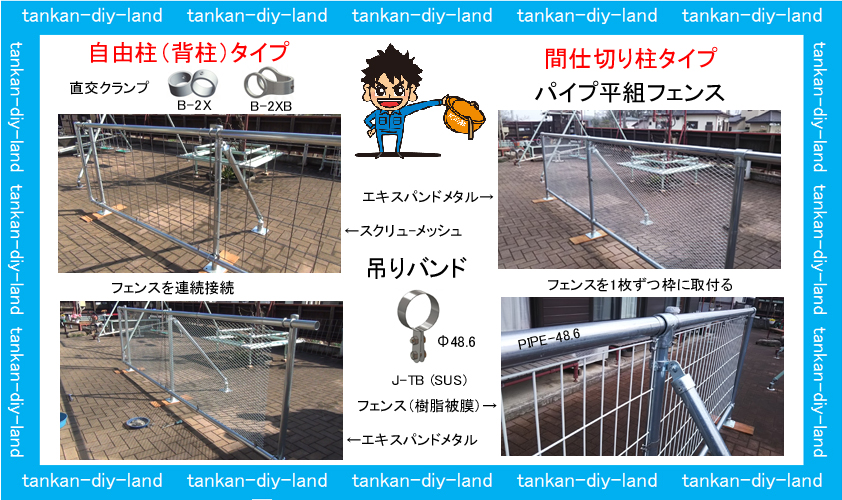

自由柱(背柱)タイプと間仕切り柱(平組)タイプの違い。

単管パイプ支柱の、基礎部分の選択

エキスパンドメタルフェンス柵、自由柱製作動画

メシュフェンスの単管パイプ柵(自由柱)

単管パイプの二段柵『直交クロスクランプB-2XB使用』『後からフェンスをカットして張る事も出来ます』

単管パイプ専用吊バンド(J-TB)

単管パイプ専用、吊バンドの図面

木材とコンクリートの接続金具

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)垂木止め

LABO(ラボ)金具類でこんな物もできます。

LABO(ラボ)金具類

LABO(ラボ)金具 (パイプ止まり金具と貫通金具)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3H)

切妻タイプ屋根には2種類の作り方があります。小屋束の位置の違いがでます。

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

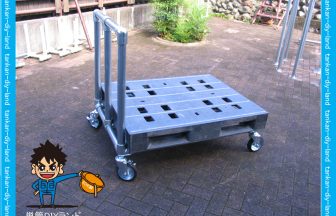

単管パイプキャスター付き工作物

LABO(ラボ)金具ではこんな物も出来ます。

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド・機器取付コ-ナ-金具。

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド。

単管パイプとはどんなもの・・・・ホームセンターさんの販売風景

単管パイプのメーカーマーキング確認(メーカーによりマーキングは異なります、マーキング無しは粗悪品か規格外)

単管パイプ使うならどっち

単管パイプの強度とは:中間荷重(質量)で荷重を取り去るとパイプが元に戻れる(復元)できる最大荷重です。参考資料

両端支点のモーメント(M=PL/4)   中間荷重の算出数式 一般炭素鋼鋼管(JIS G 3444) 100mm間隔

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)

単管パイプの機械的性質(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

実際の中間強度が知りたくて、試験台を作り試験をやって見た・・・参考資料です。

単管パイプ2m支点っでの中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し(荷重50kg単位)

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。
