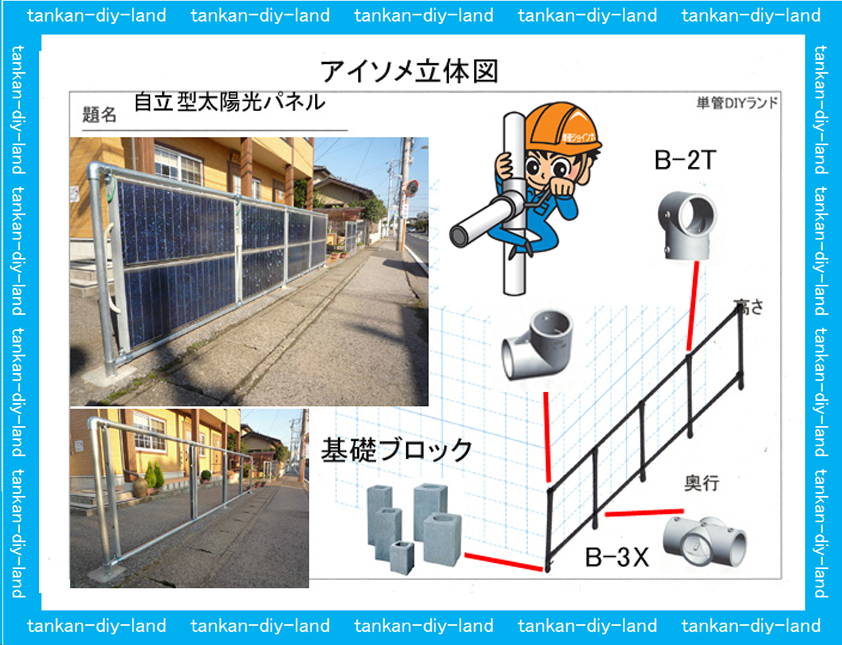

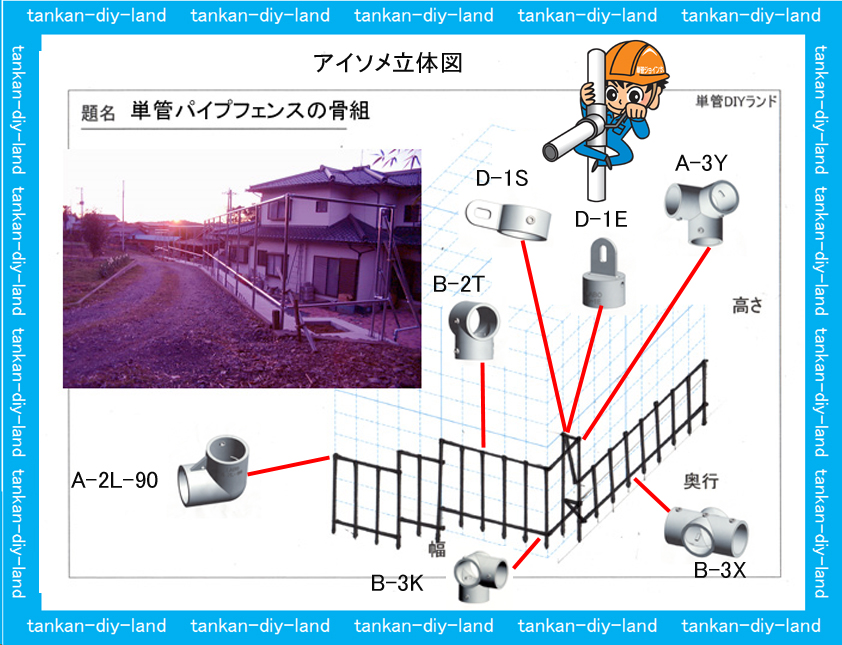

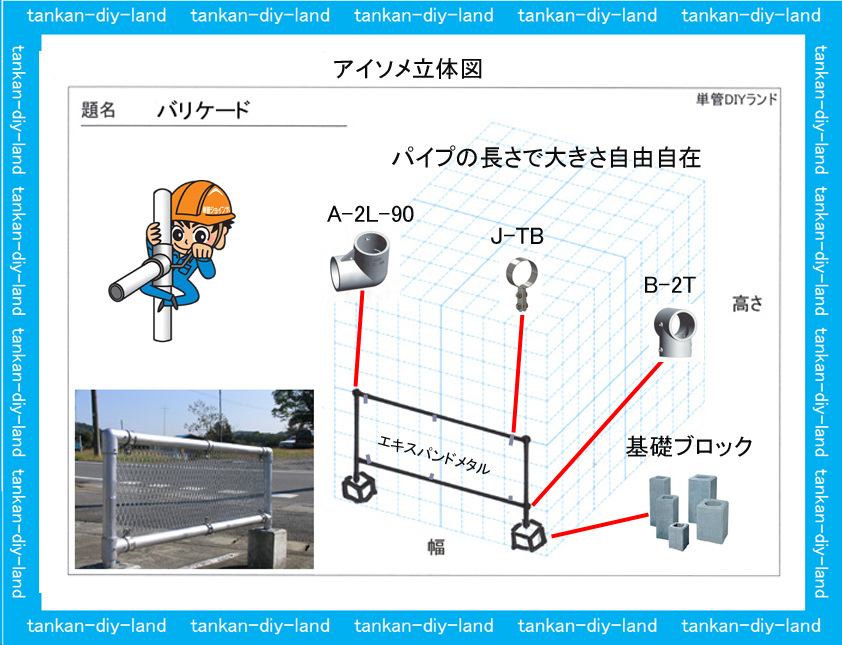

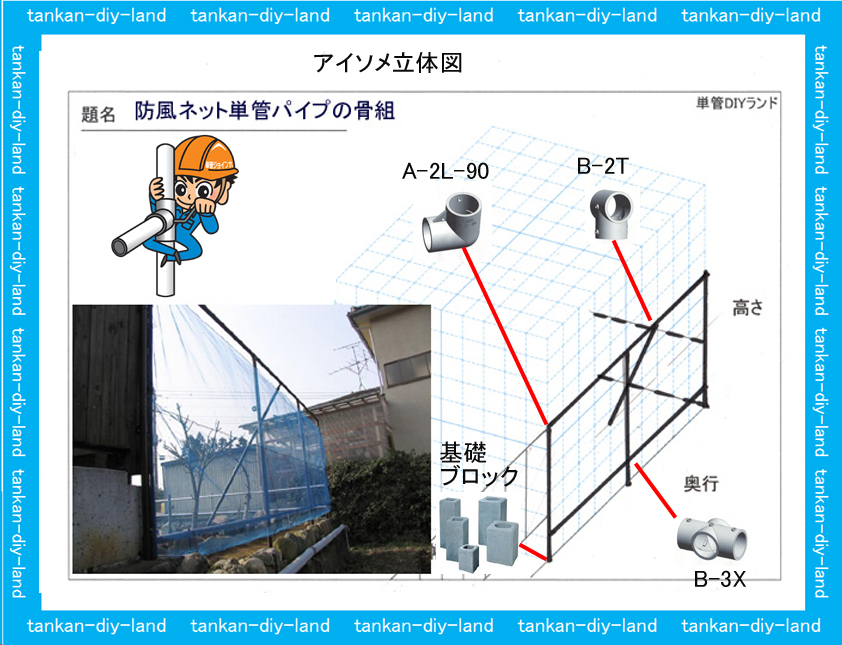

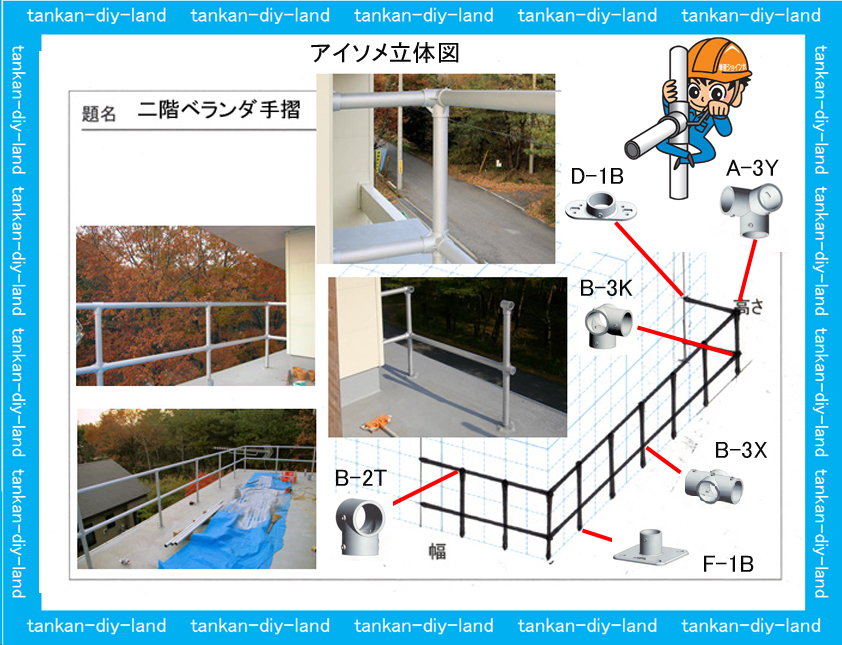

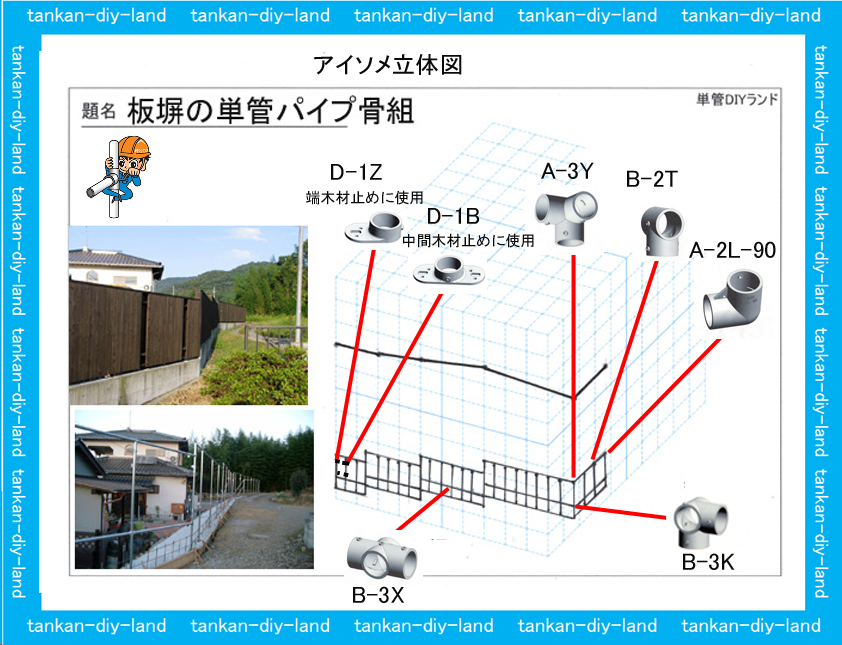

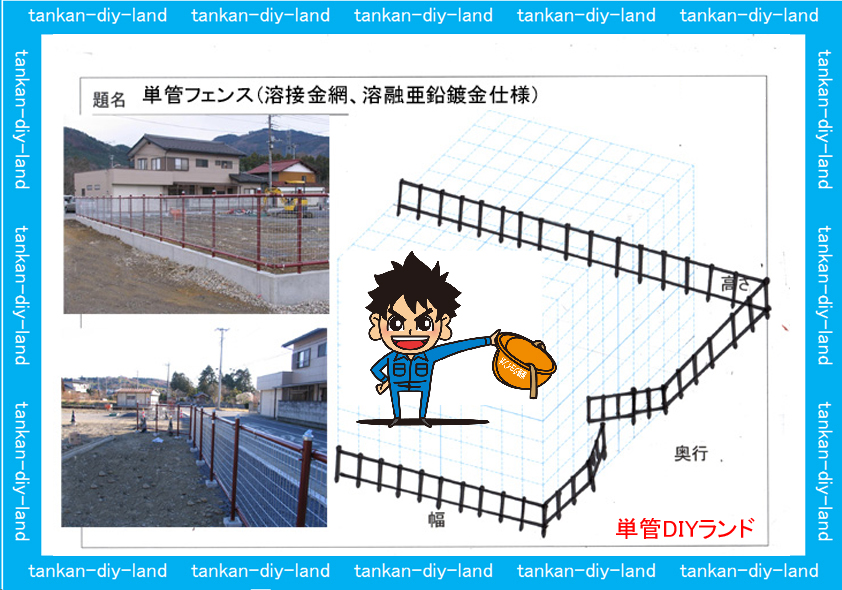

単管パイプDIY フェンス、自由柱、間仕切り柱、柵 『アイソメ立体図』 tankan diy land

LABO金具を使って出来る、あんなものやこんなもの!! ちょっと覗いてみてください↓↓

単管多目的ハウス Google画像へリンク ここをクリック

真似したくなる単管金具 Google画像へリンク ここをクリック

単管工作名人ブログ Google画像へリンク ここをクリック

単管パイプlabo(ラボ)工作画像 ここをクリック

単管パイプdiy工作 Google画像へリンク ここをクリック

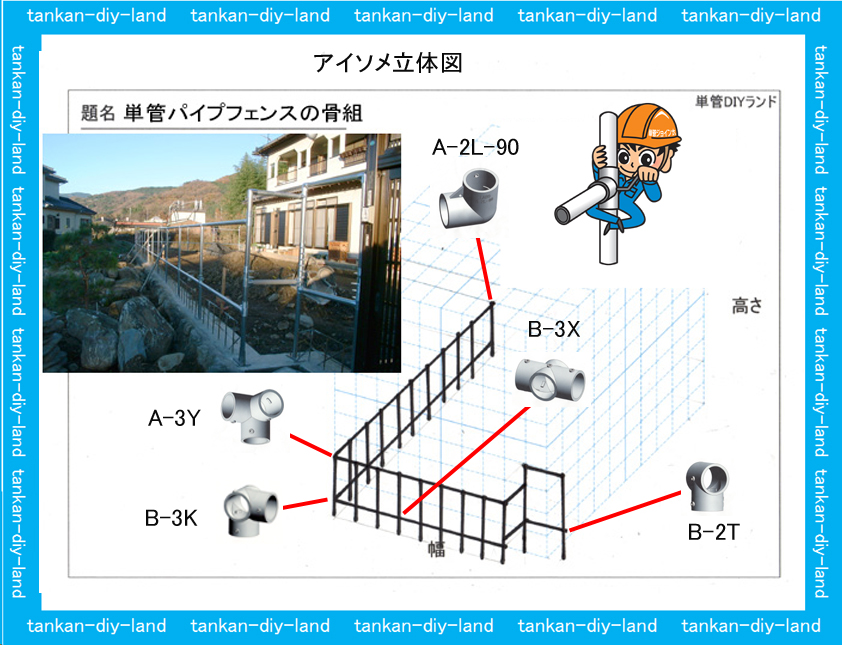

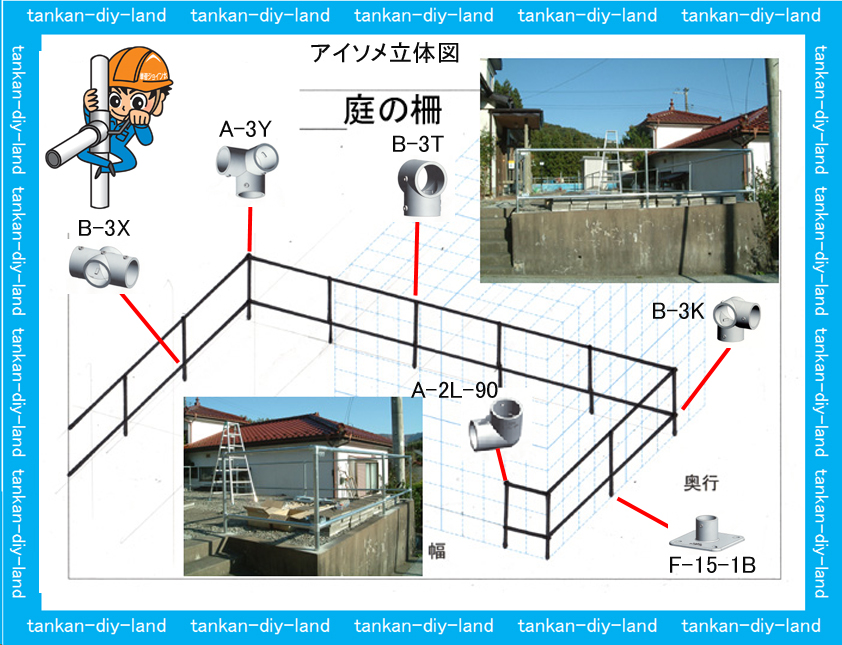

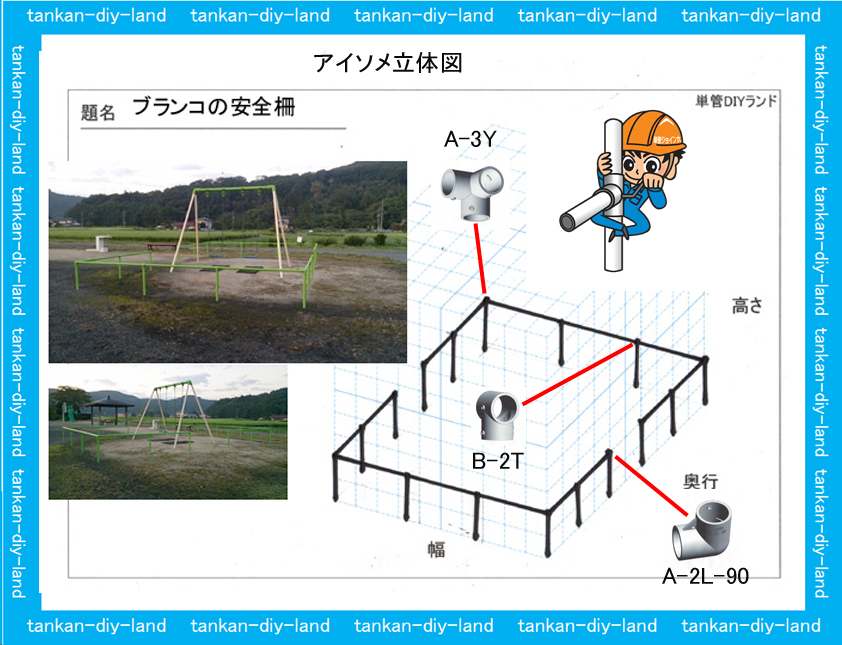

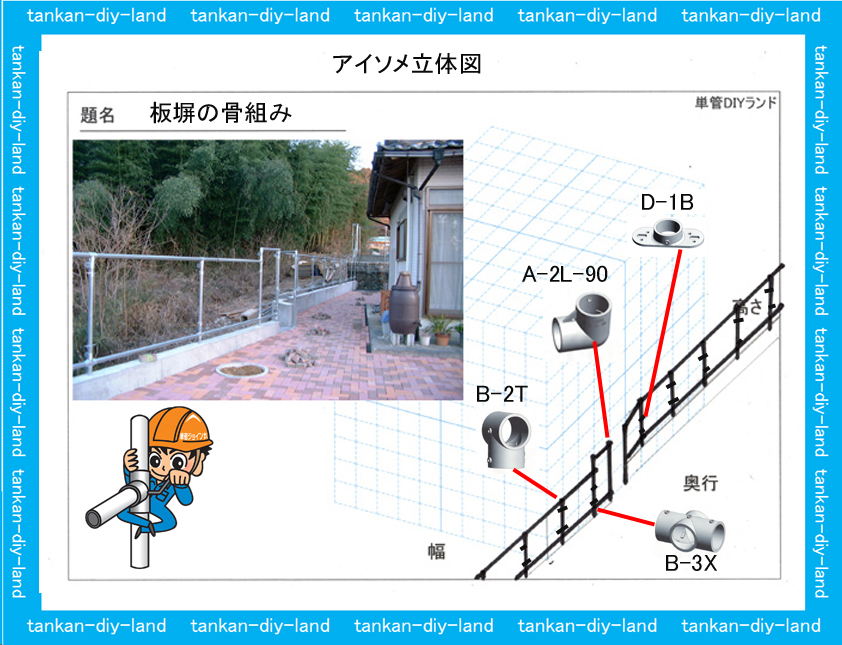

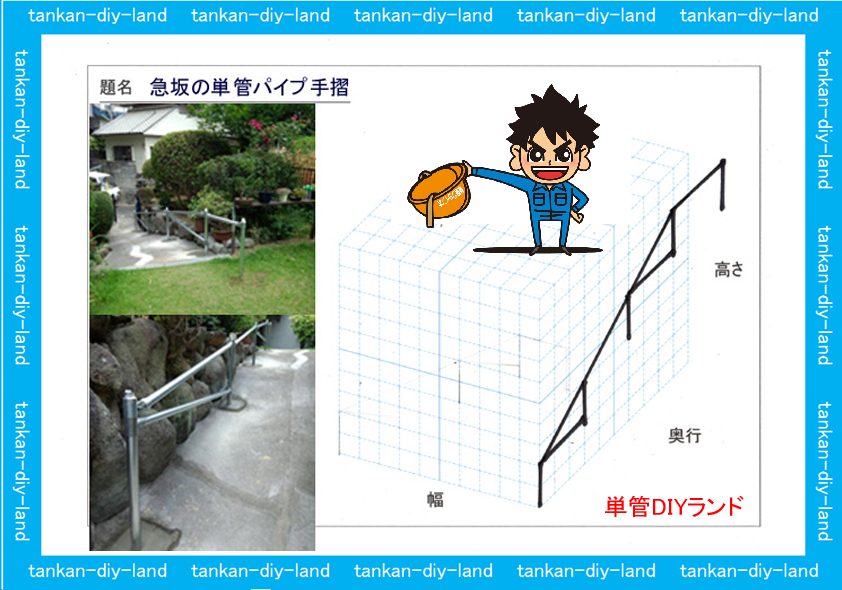

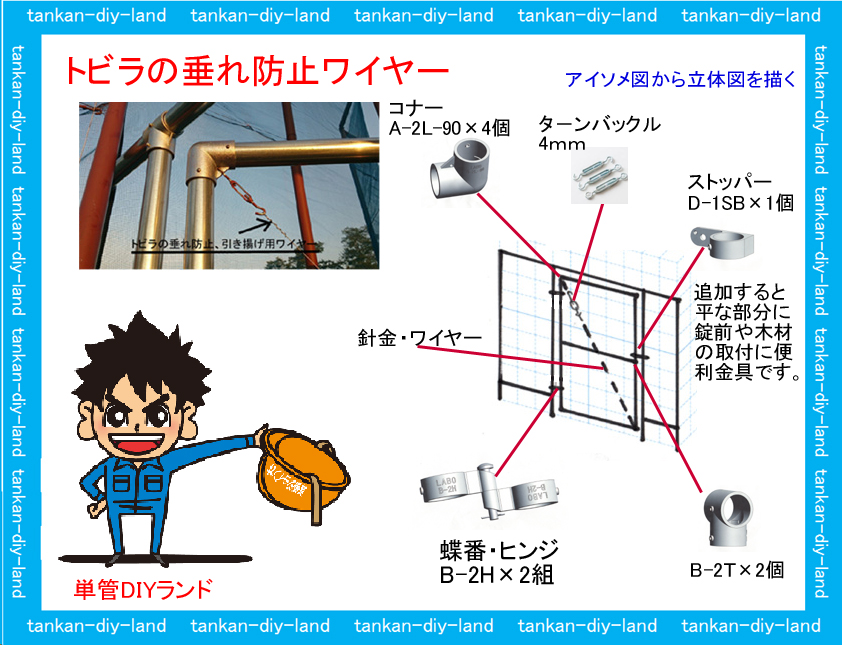

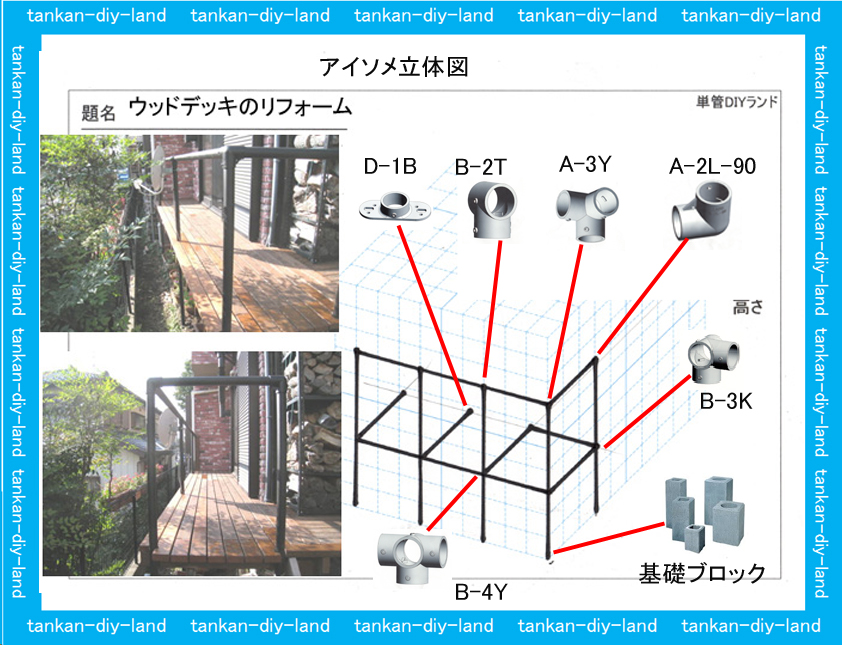

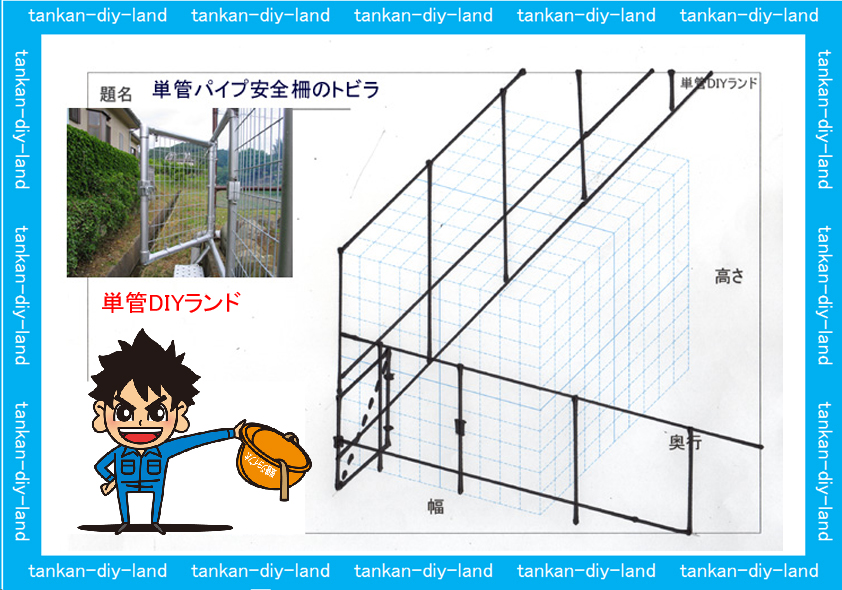

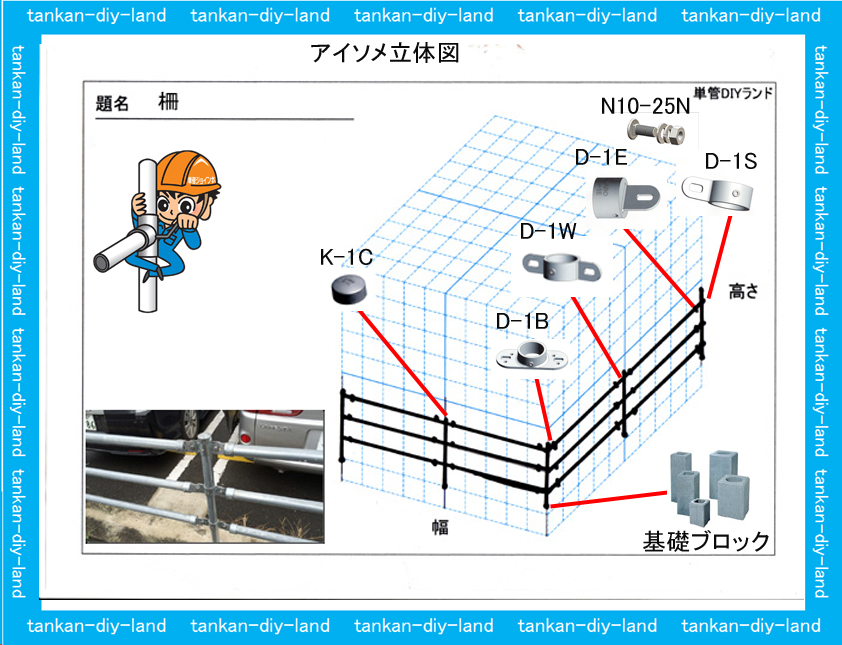

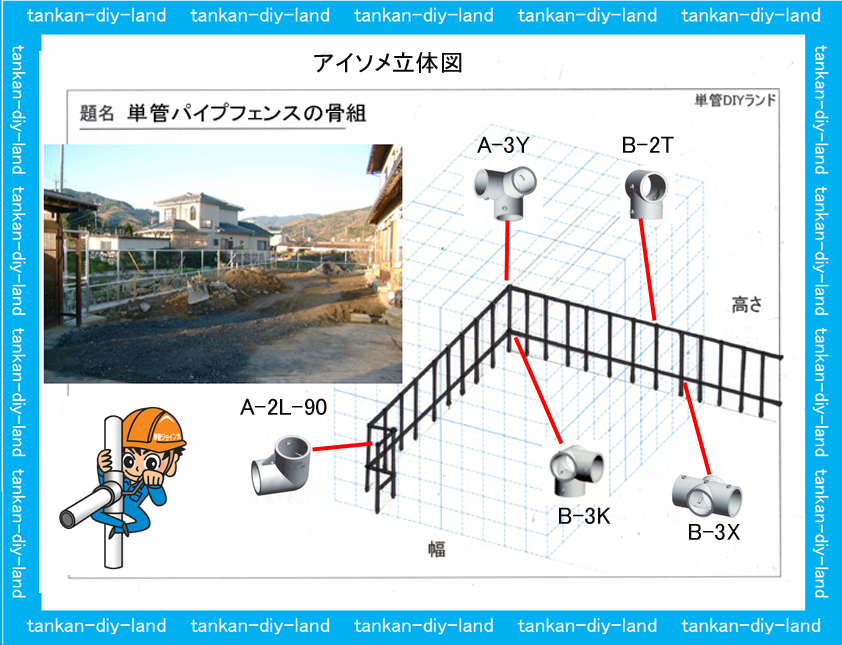

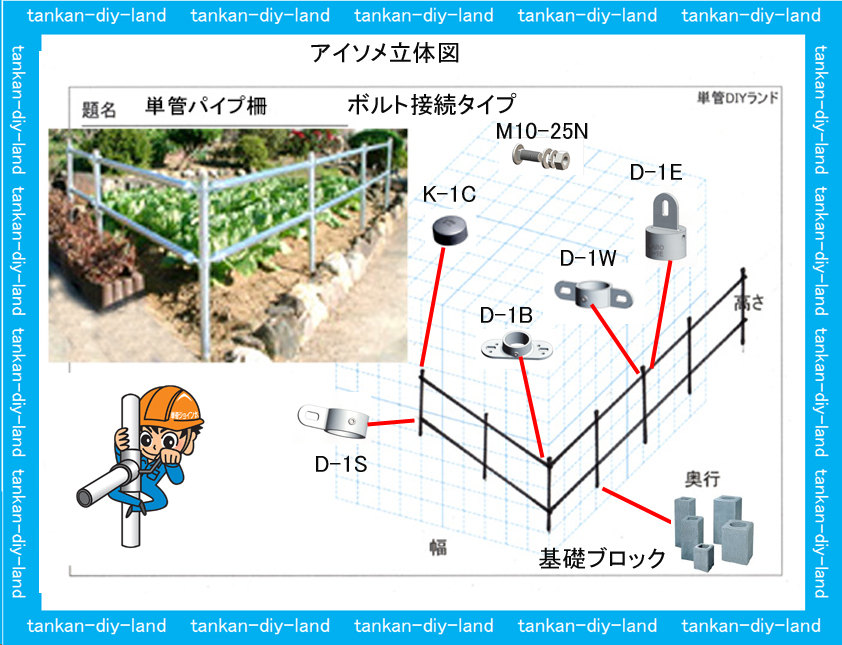

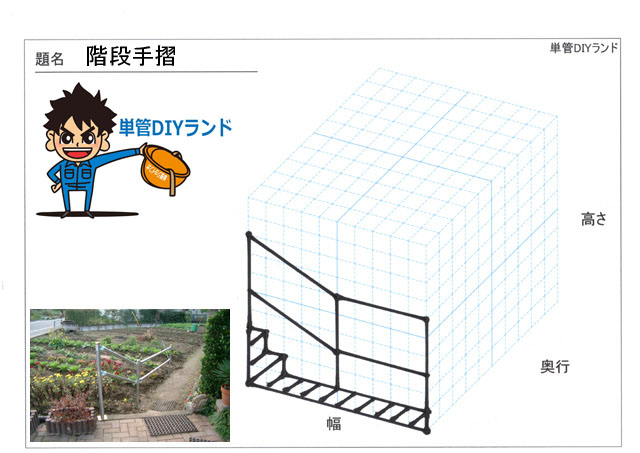

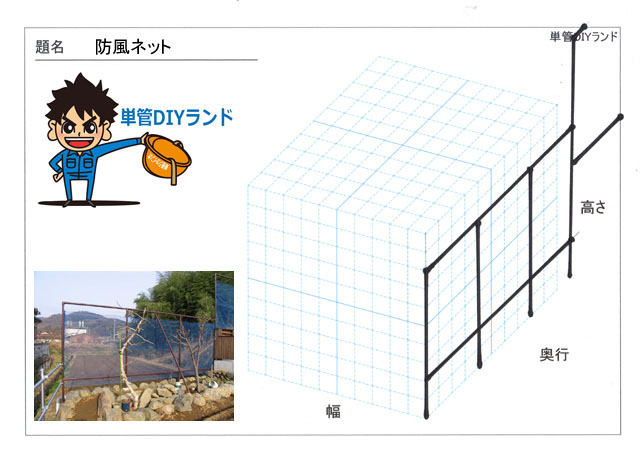

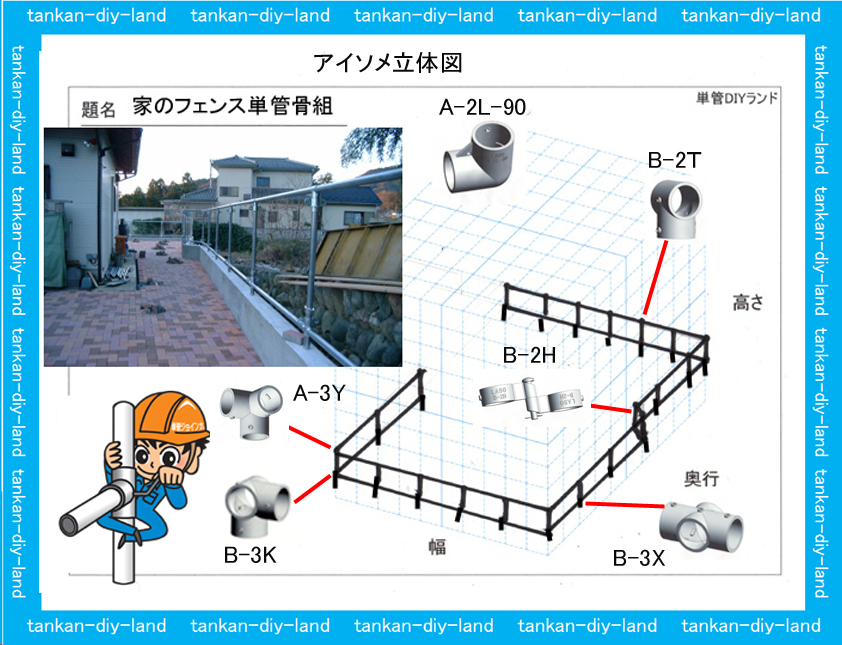

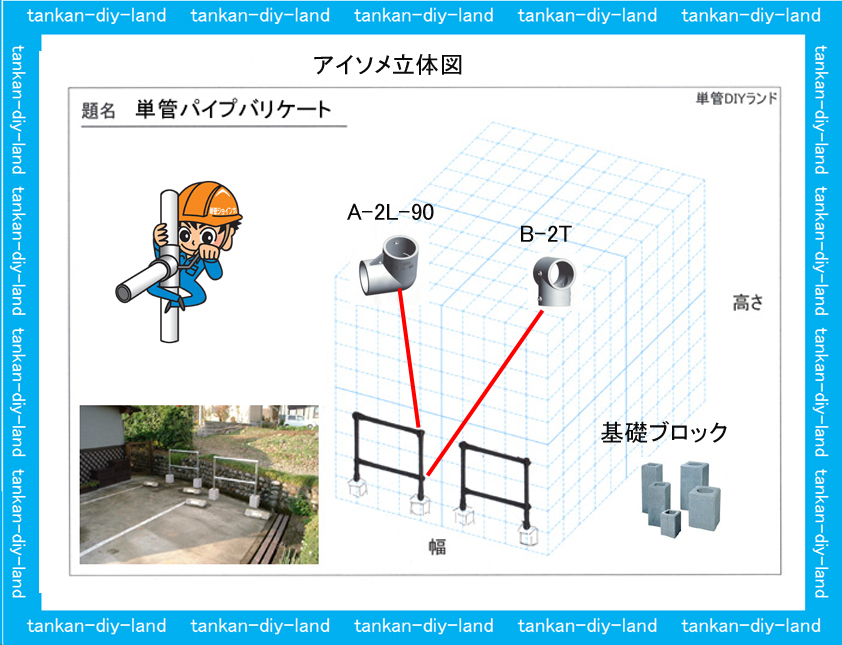

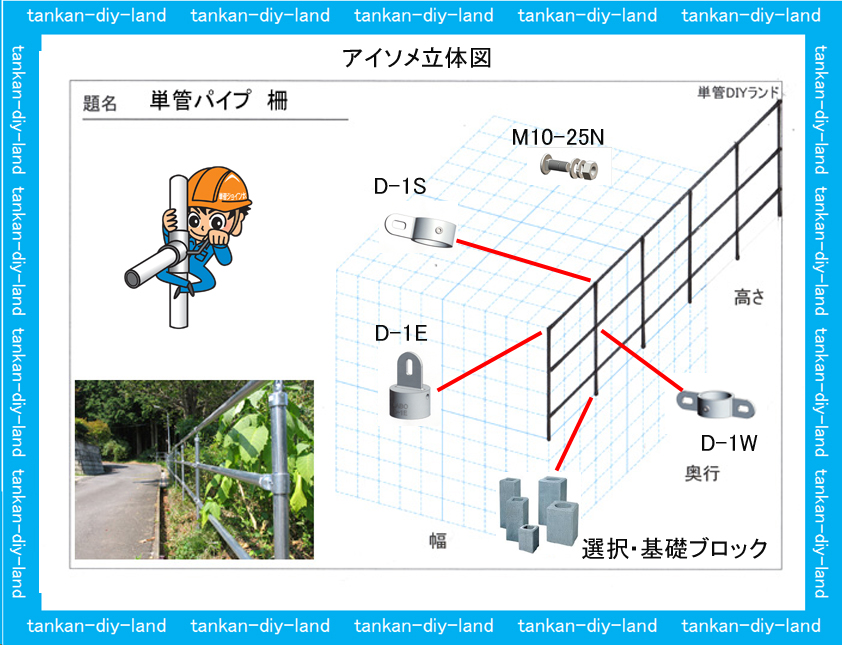

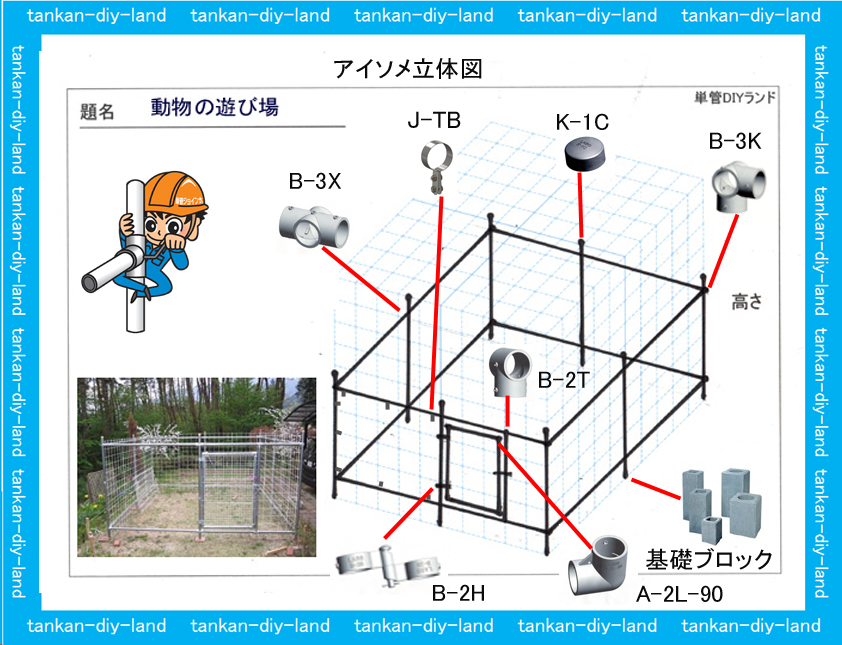

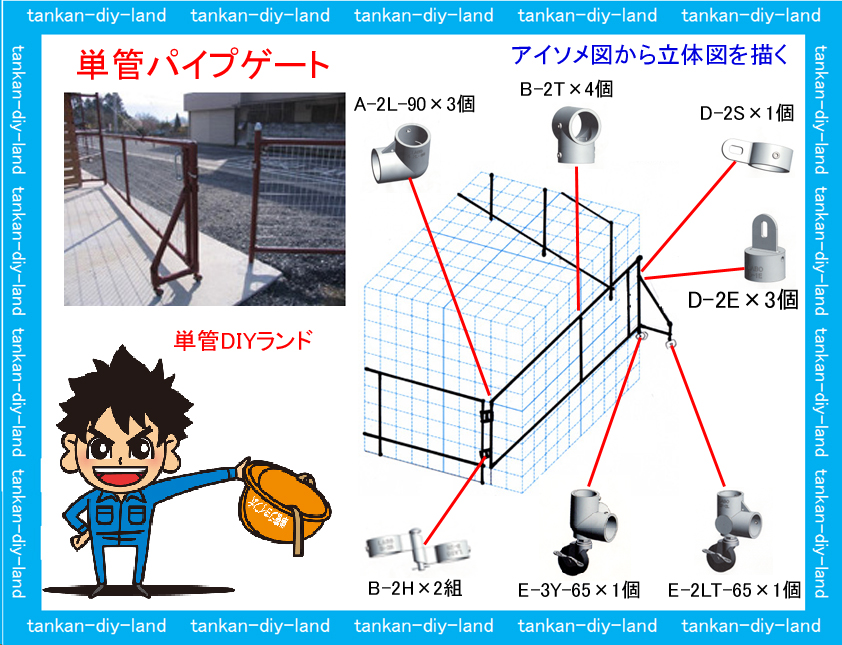

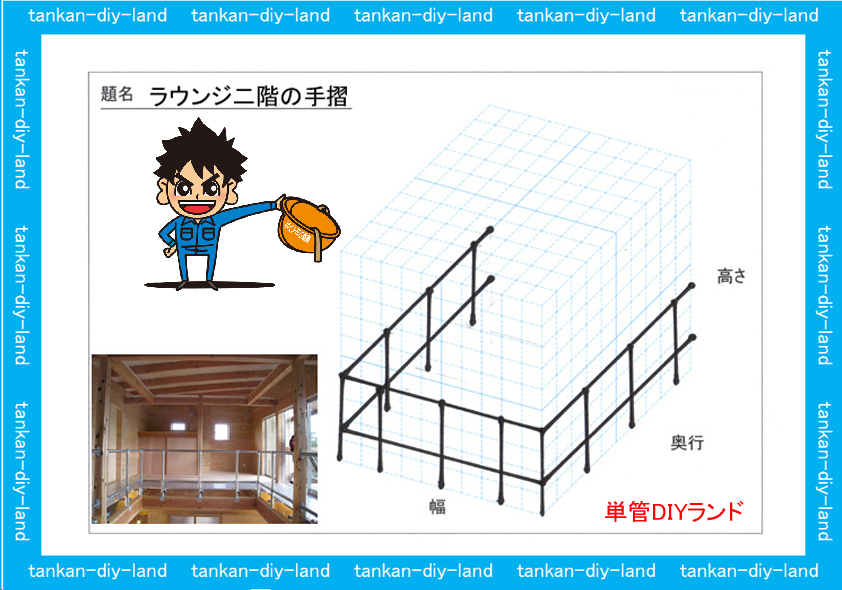

単管パイプ継手DIY工作の『サンプルチャート』アイソメ立体図

単管パイプDIY工作 真似したくなる工作展示会①~⑥へリンク

単管マニアが造る、自作工作展示会 (皆様の作品を募集中、選ばれますと掲載されます)№23420210725

単管パイプ継手DIY工作の新キャラクターの紹介(単管ジョイン太くんです)

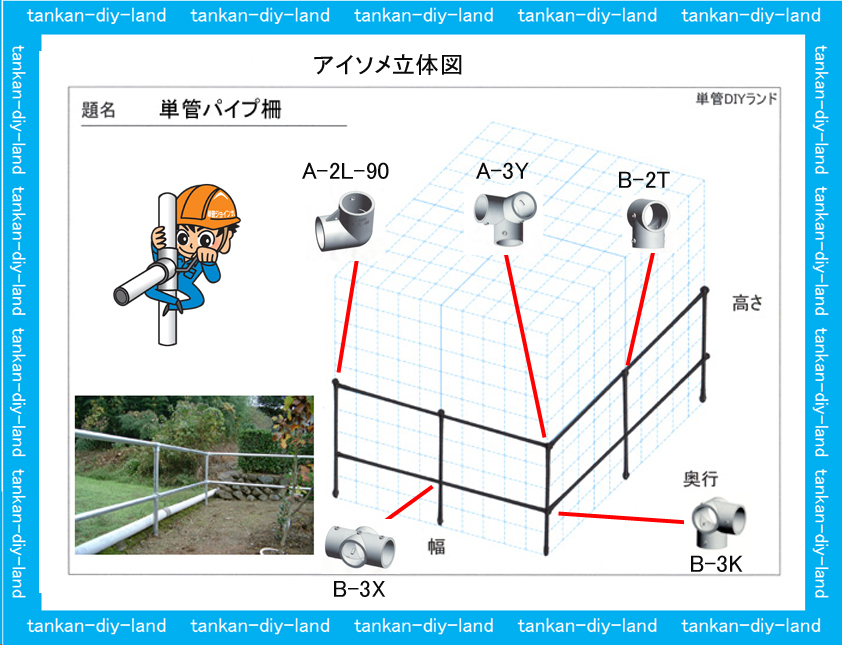

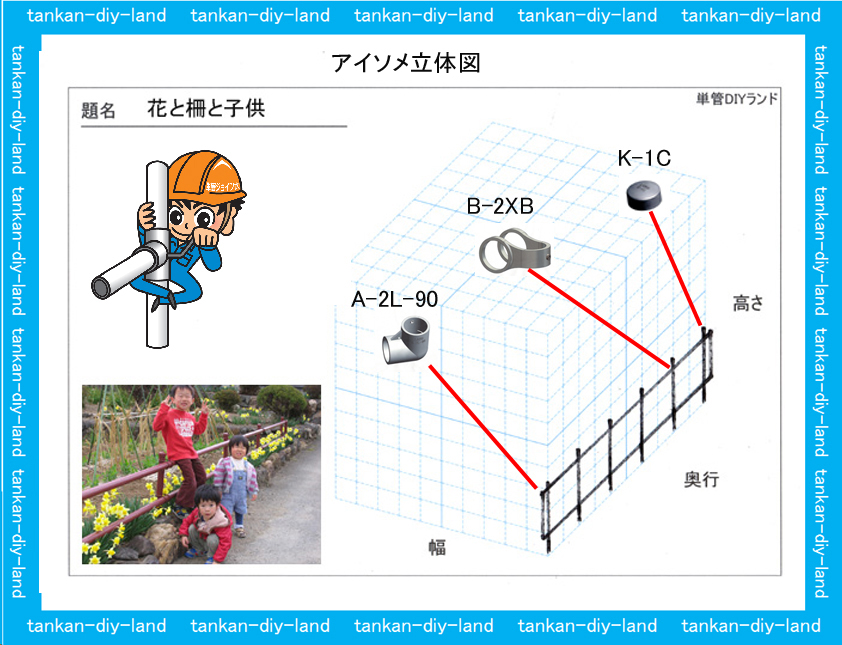

その他 「 柵 」 の記事もご覧ください。

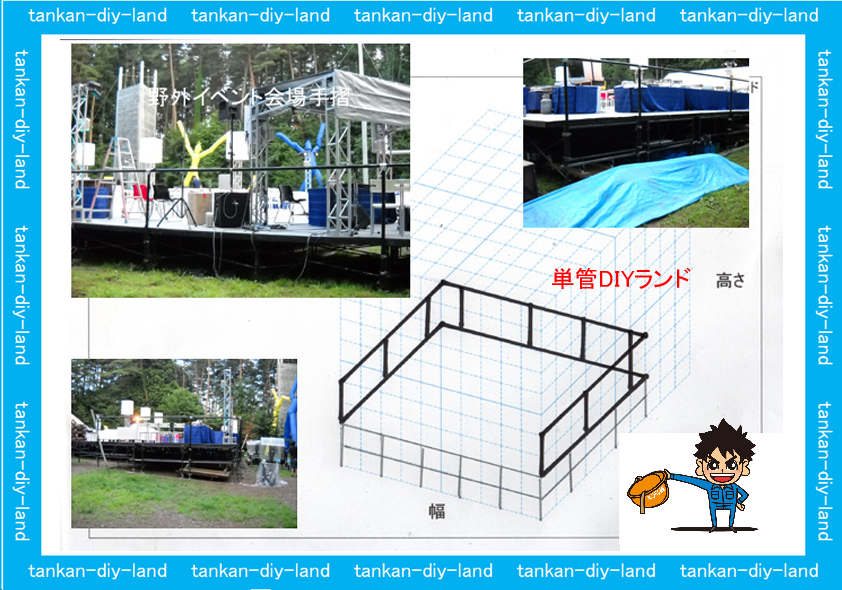

イベントステージ

単管パイプ DIY 研究所 発信

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

チャート紙PDFをダウンロードして工作を楽々設計(金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう)

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

LABO金具と単管DIY工作類

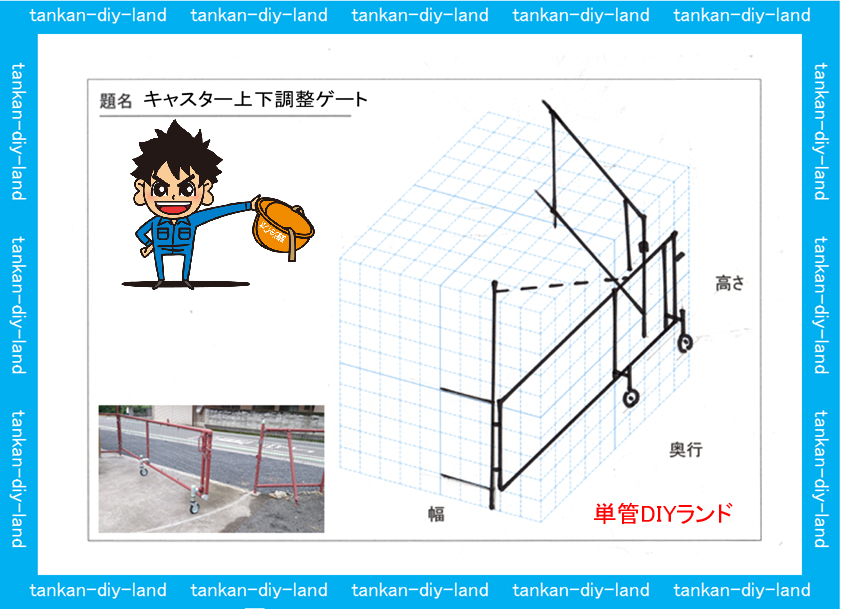

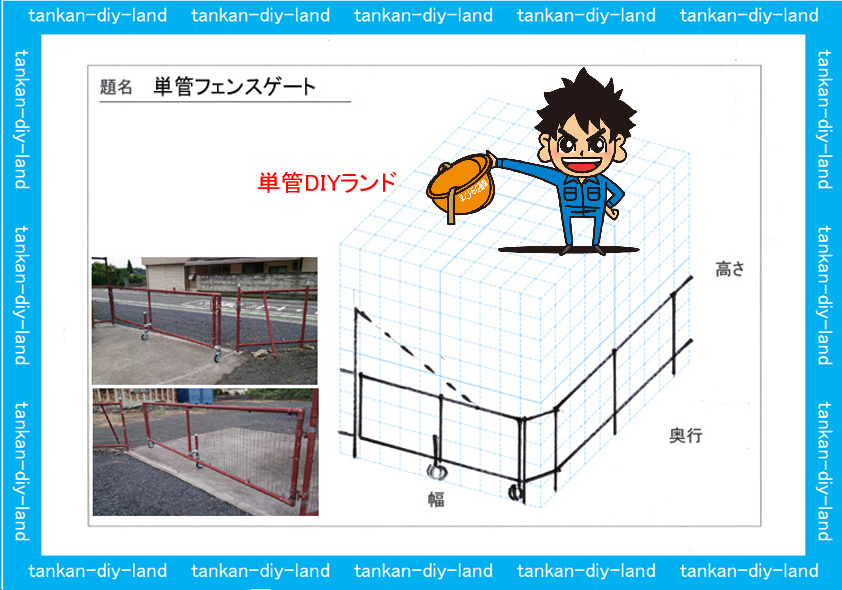

LABO(ラボ)キャスター工作物、こんな物が出来ます。

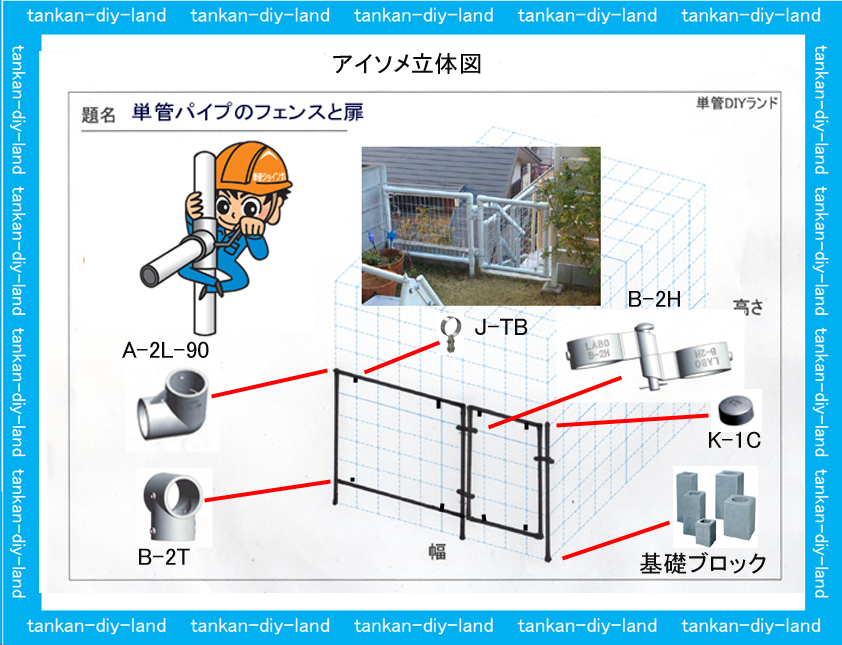

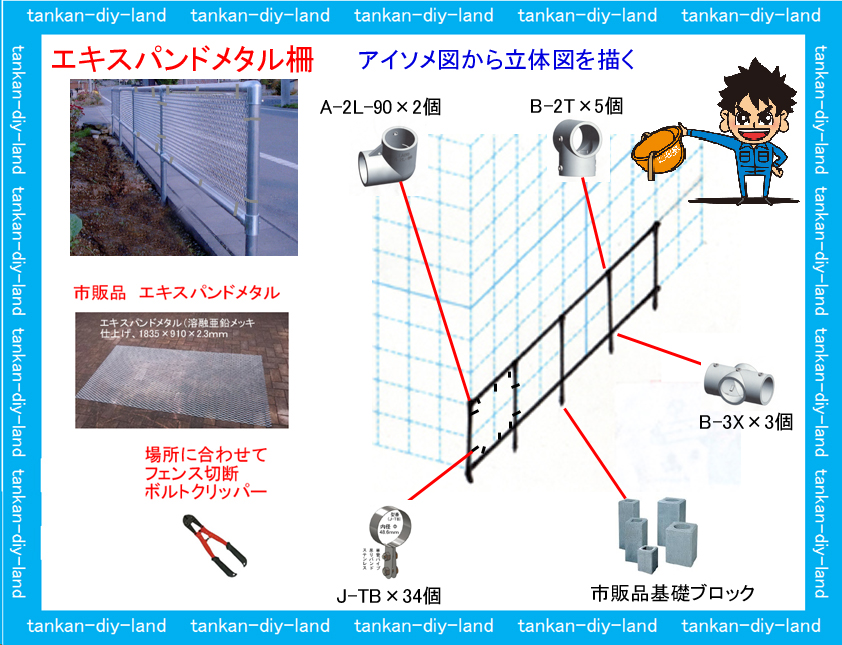

単管パイプ専用吊バンド(J-TB)使用例

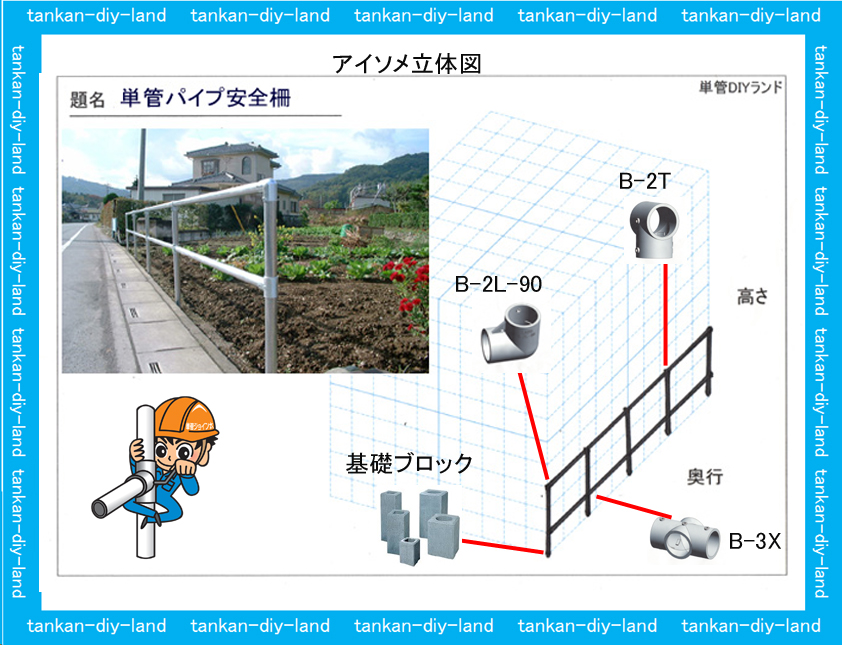

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

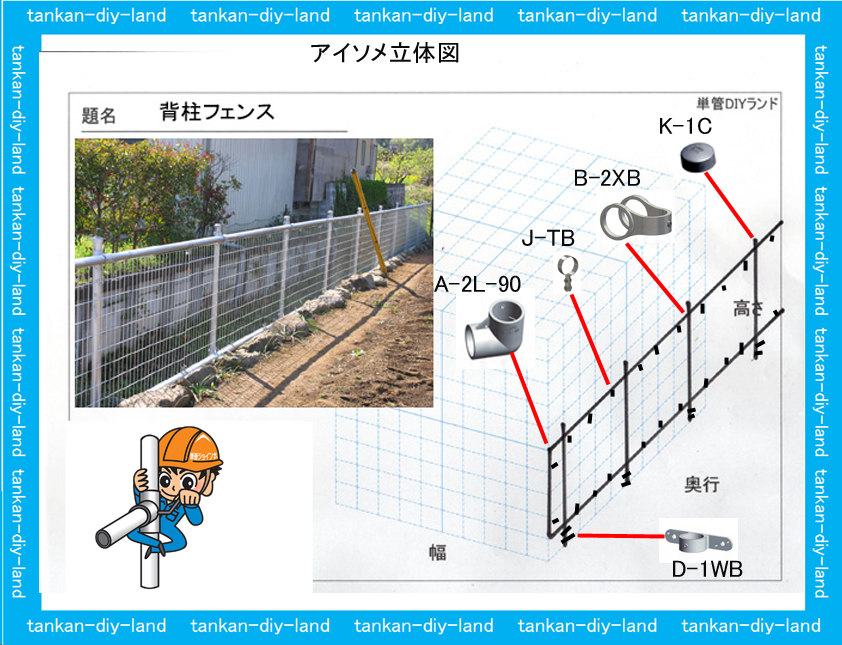

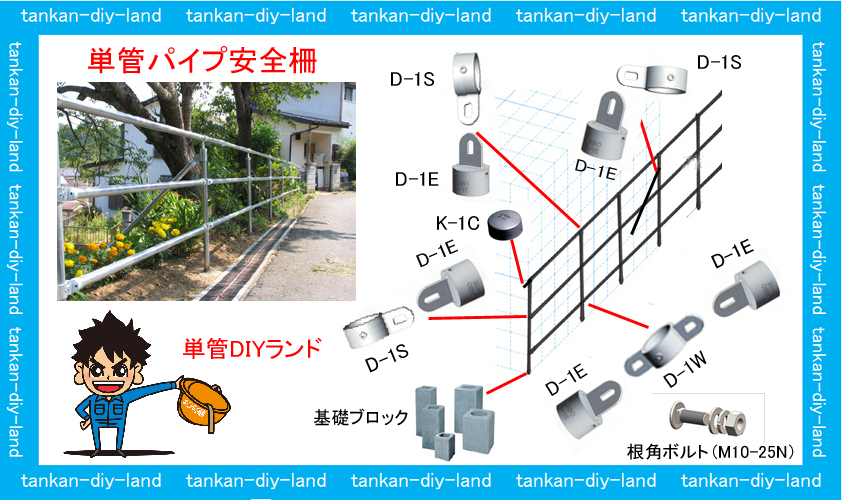

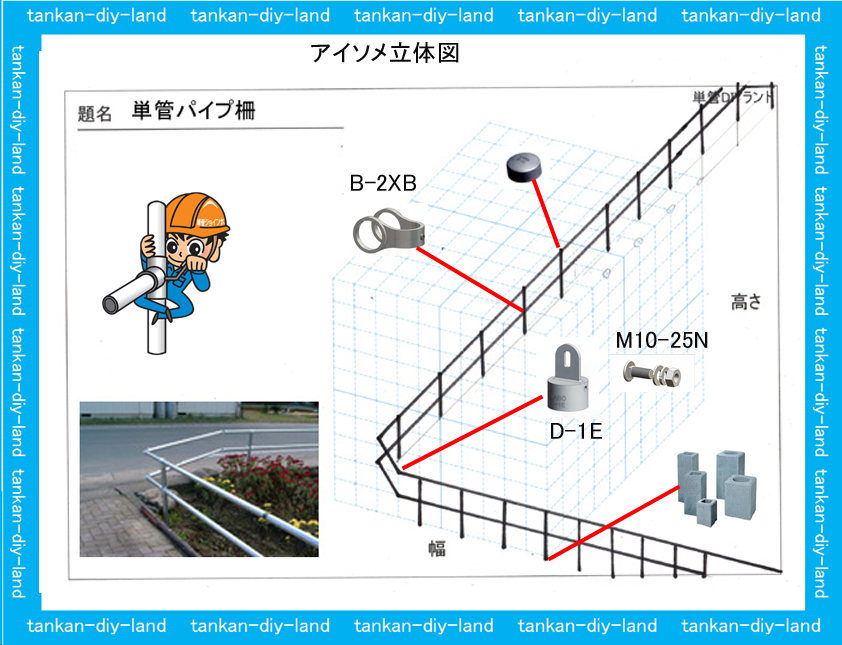

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

注意:単管パイプ小屋を建てる際には、確認のお勧め。

単管パイプの多目的小屋

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

場所に合わせた自転車置き場

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

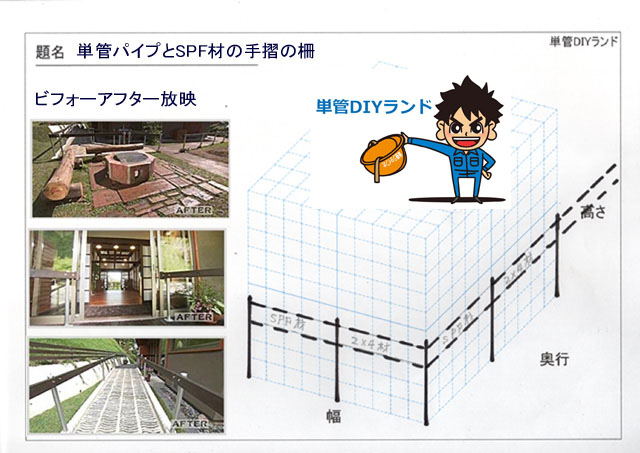

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)

LABO金具は溶融亜鉛メッキ仕上です。

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)
