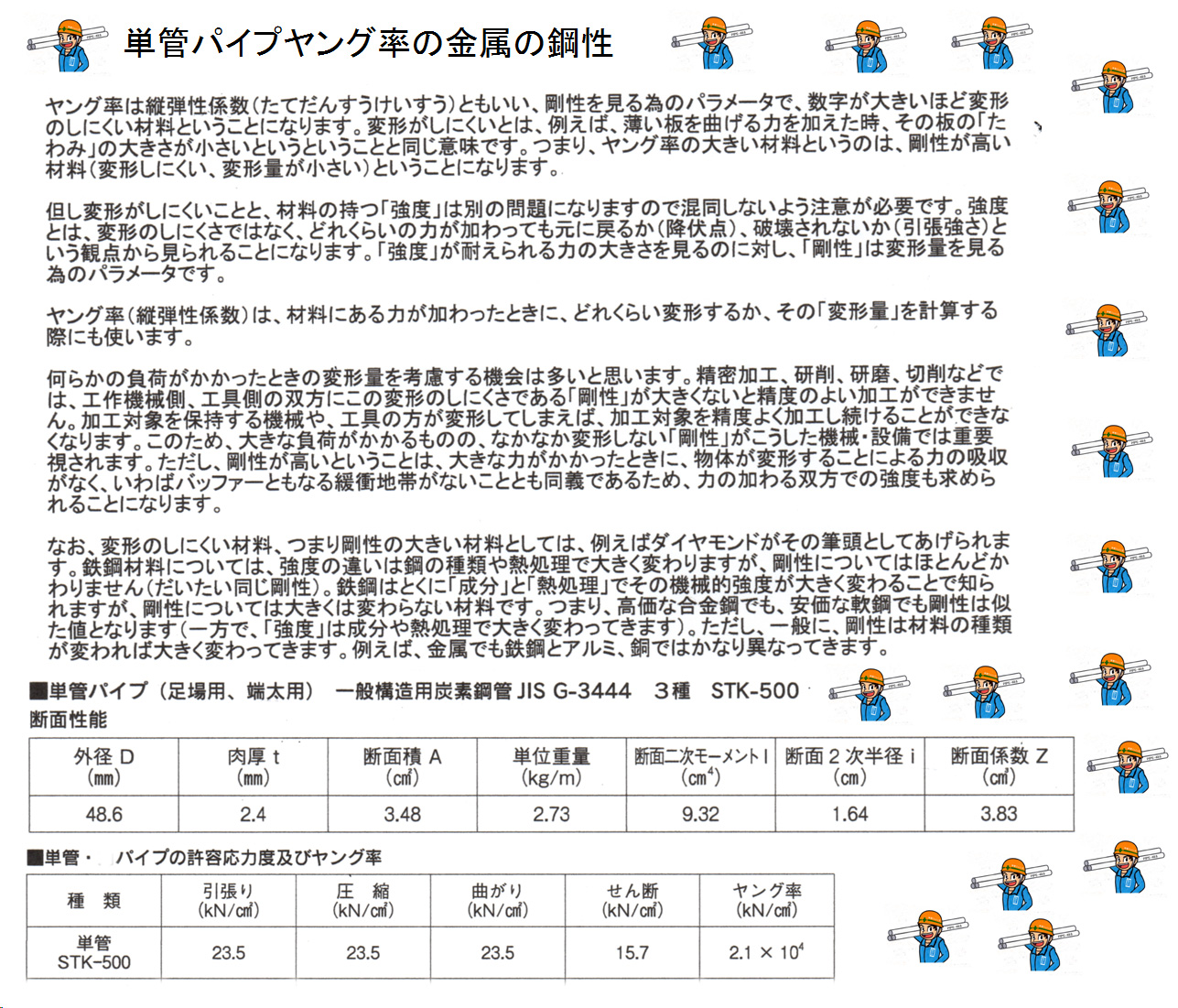

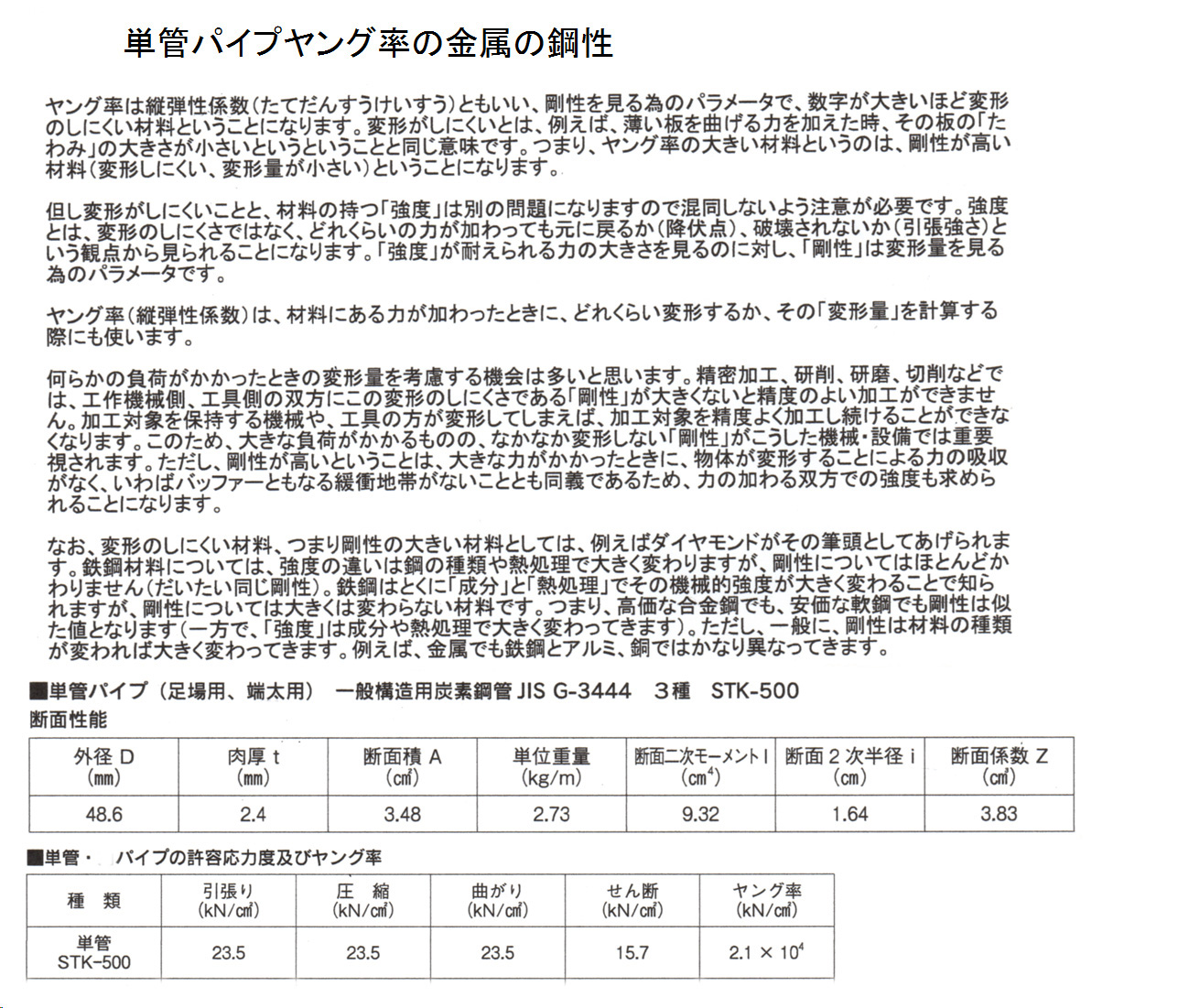

単管パイプのヤング率

単管パイプDIY工作 真似したくなる工作展示会①~⑥へリンク

強度、たわみ、ひずみ、ヤング率、モーメントとは????

↑注意:両端支点のモーメント ↑単管パイプの荷重(質量)外径48.6mm肉厚2.4mm支点間  規格3(JIS G 3444)計算上の結果でした。

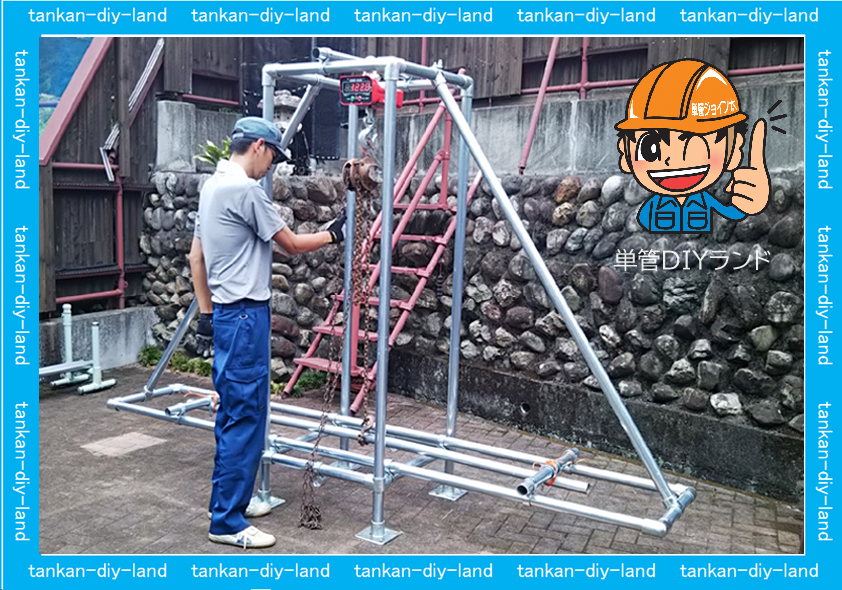

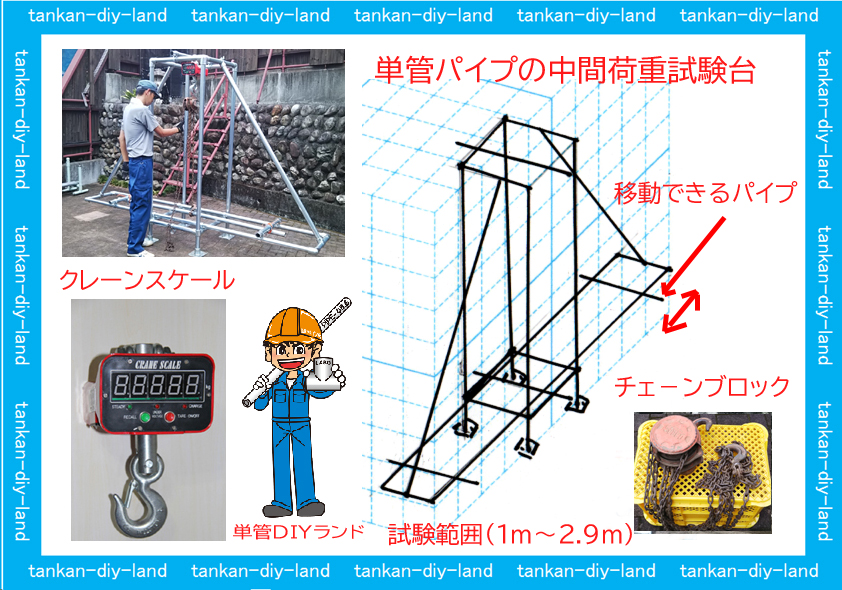

ここから単管パイプの通関試験台と試験 試験品 単管パイプ肉厚1.8mm中間荷重試験台と試験 参考資料

試験品:単管パイプ肉厚1.8mmの中間荷重350Kg以下は元に戻り、400Kg曲がりました。(50kg単位で検査)近日動画も配信します。

直交金具(クロスクランプ)型番B-2XB  仕様

材質:ダクタイル 表面処理:溶融亜鉛メッキ仕上げ 止めビス:M10ホーローセットビス(SUS)  止め工具:対辺5mm六角レンチ ※一部例外あり

単管パイプ継手DIY工作 新キャラクターの紹介(単管ジョイン太くんです)

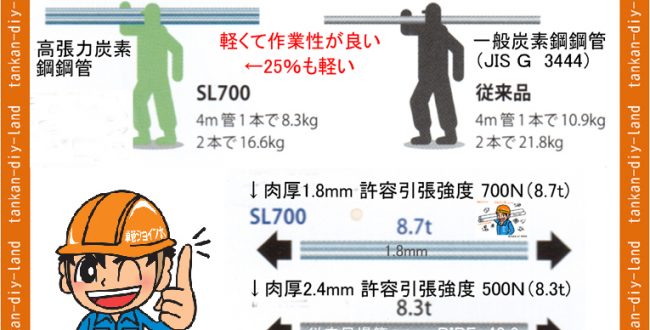

単管パイプ工作のパイプのお勧めは、軽くて作業性がよく輸送も楽で強度も強い、肉厚1.8mmです。

注意:パイプにマーク無し(無印)は粗悪品か規格外たと思われます。

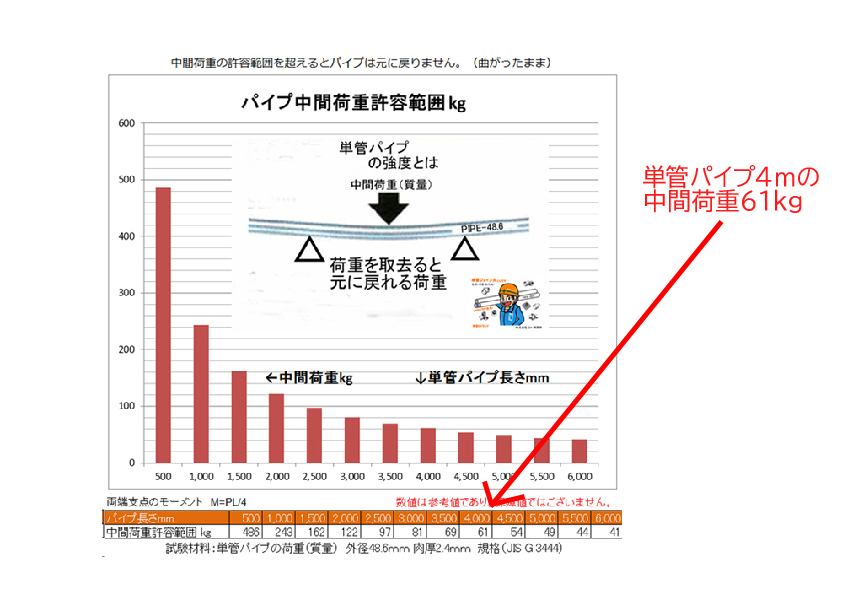

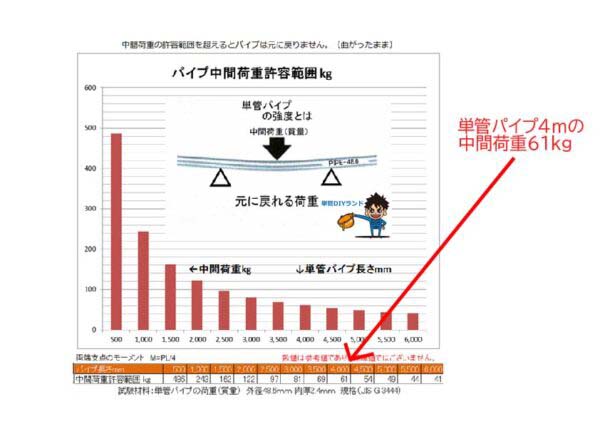

単管パイプの強度とは(中間荷重)

長さ別、中間荷重で単管パイプが元に戻れる荷重の目安

単管パイプの勉強して安全なパイプ工作をしてください。
