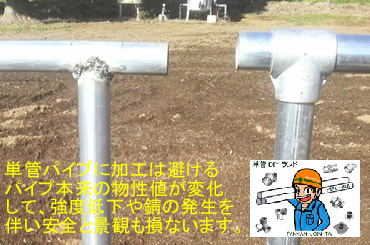

安全の為に出来る限りパイプ本体の加工を避けて、単管パイプ本来の物性値の変化で強度の低下を起こす原因を出来る限り取り去る工夫をしよう。tankan.tv
お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！
真似したくなる単管金具 Google画像へリンク ここをクリック
単管工作名人ブログ Google画像へリンク ここをクリック
単管パイプＤＩＹ工作 Google画像へリンク ここをクリック

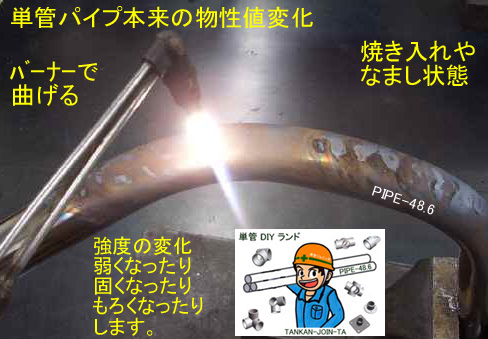

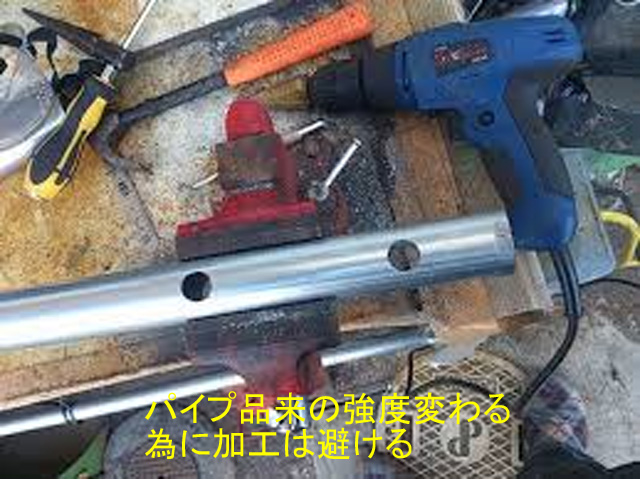

パイプの強度の変化とは（焼き入れ、なまし、穴加工）・弱くなったり、固くなったり、もろくなったりします。

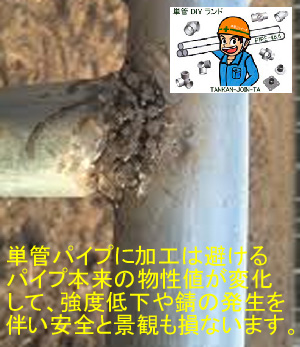

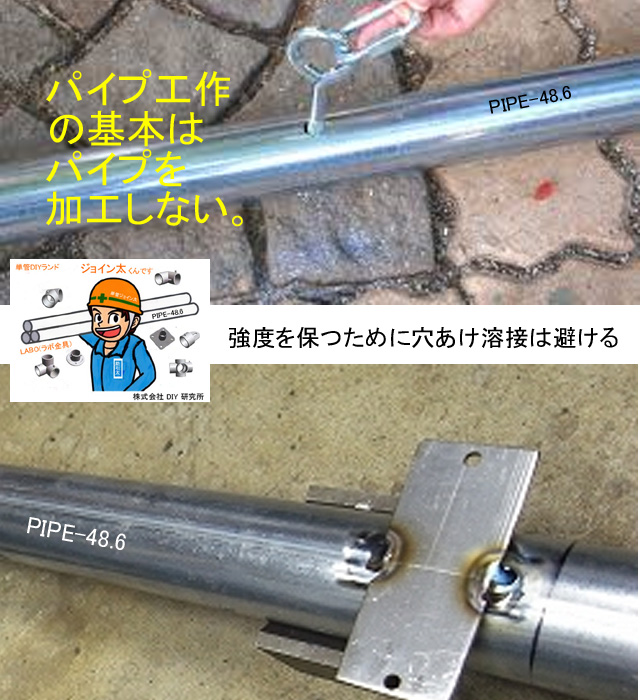

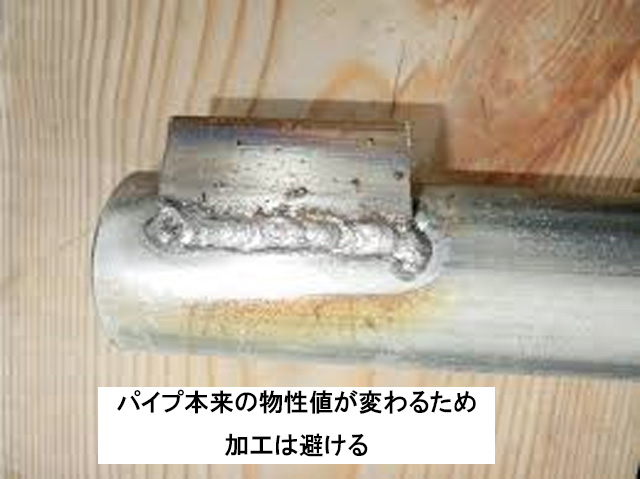

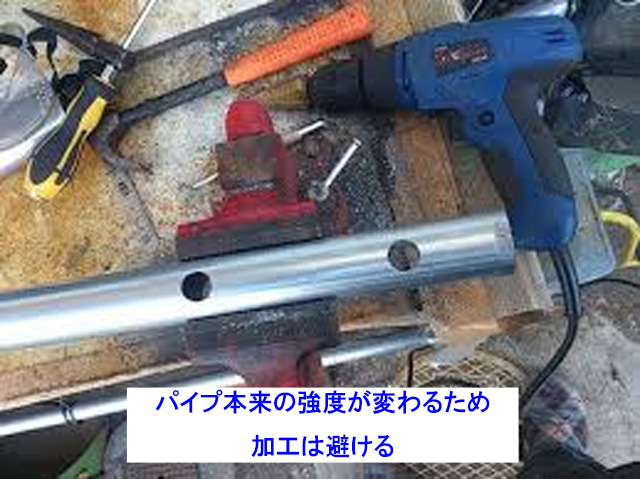

パイプ本来の強度を保つために、加工をしない工作をお勧めします。

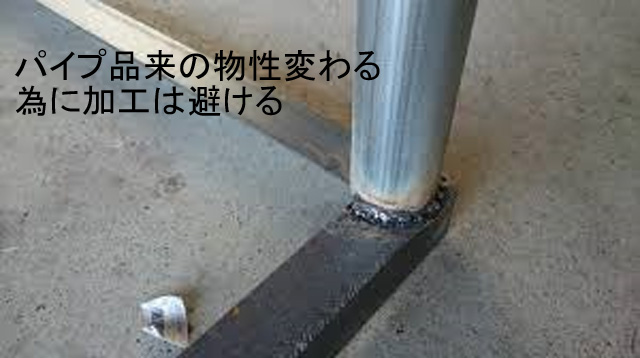

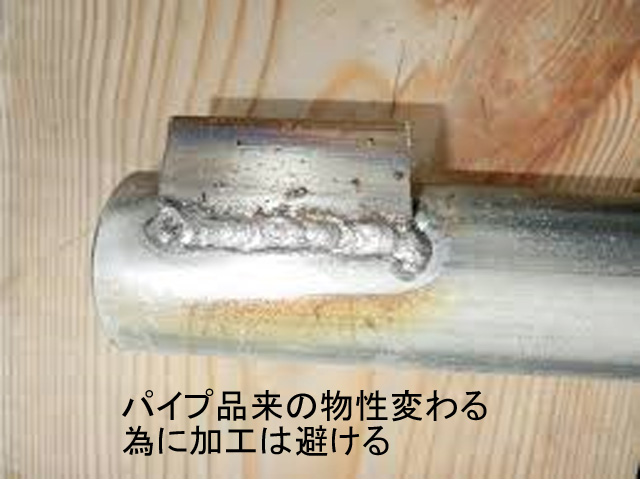

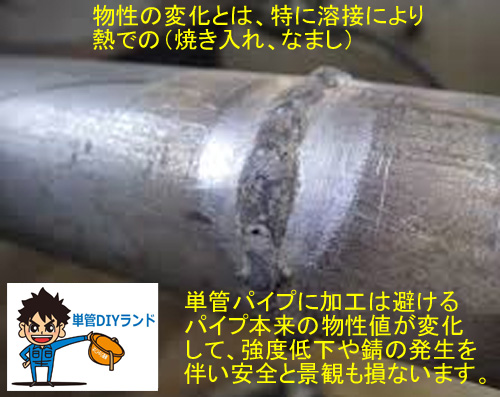

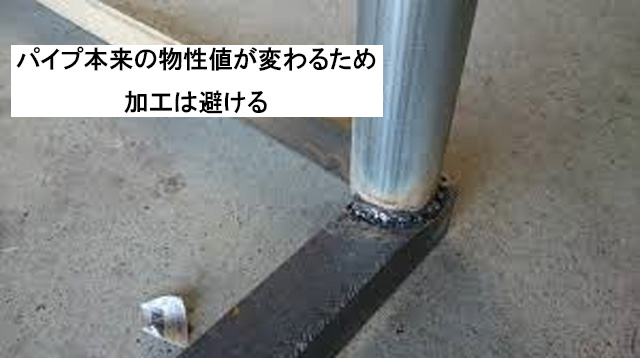

溶接はパイプ本来の物性値が変化する場合がございますので注意してください。

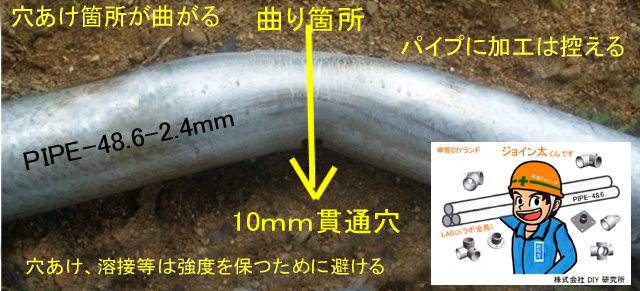

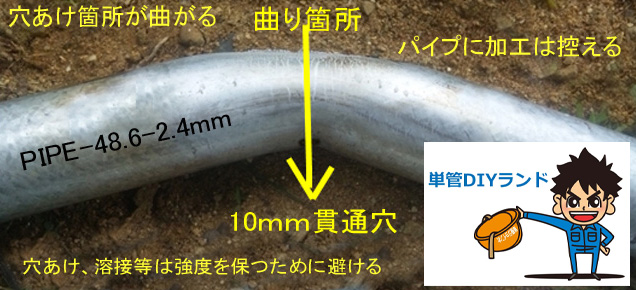

単管パイプの強度が下がる（貫通箇所が曲がったサンプル）

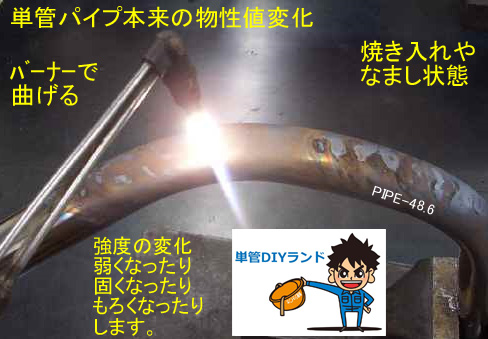

ガスバーナーでの曲げ加工
楽しいDIYは安全第一 （注意：加工箇所、キズ、溶接、切断面からサビは始まります）
アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。
PDFをダウンロードして、工作物のイラスト立体図描きにご利用下さい。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙
↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓
ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識
設置場所に合った基礎金具や基礎ブロックを選択してください。
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
単管パイプ工作スノコとは 金具で止めるタイプと枠にはめ込むタイプの2種類から選択
単管パイプ小屋の木材との接続用金具
単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのストッパー（トビラ止め）
ウエスタンラッチ（カインズホーム購入） ウエスタンラッチの詳細は カインズホーム リンク
ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。
ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)は、 角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプ専用吊りバンド(J-TB)使用例
木材との接続を楽しくするＬＡＢＯ(ラボ）継手金具
パイプと木材の直付け接続金具（J-1S)
単管パイプ目隠し板塀 自由柱（背柱）タイプに使用金具類
目隠し板塀の表と裏側や基礎ブロック
基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）
ＬＡＢＯ(ラボ）金具 表面処理：溶融亜鉛めっき仕上げ （パイプ止まり金具と貫通金具）
ＬＡＢＯ（ラボ）ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
ＬＡＢＯ（ラボ）キャスター
ＬＡＢＯ（ラボ）金具本体溶融亜鉛メめっき仕上げ
ＬＡＢＯ（ラボ）金具ではこんな物も出来ます。
単管パイプキャスター付き工作物
基礎ブロク市販品・基礎金具・水平調整金具・壁金具・アタッチメント・サッシ取付金具
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

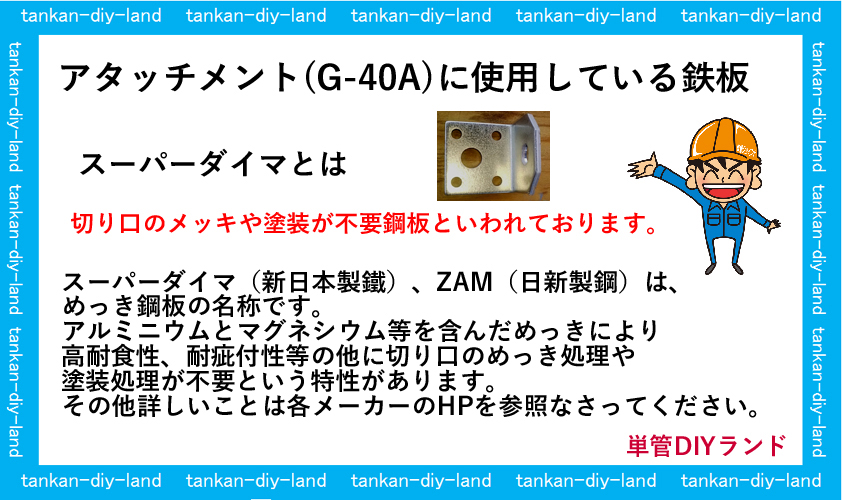

アタッチメントアングルピース（G-40A)はスーパーダイマ鋼板で：ほぼ錆びないと言われる画期的な鉄板です。
ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ。
繋ぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め（サドルベース）金具・キャップ・吊りバンド・機器取付コ－ナ－金具。
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B
ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 ＬＡＢＯキャップ (K-1C)
単管パイプキャップのZAＭ(ザム）鋼板とは（ほぼ錆びないと言われる画期的な鉄板）単管パイプとほぼ同じ材質です。
単管パイプザムキャップ ZAM材とは：一般的な溶融亜鉛めっき鋼板より10〜20倍の耐食性があります。
亜鉛・アルミニウム・マグネシウムを含むめっき層が表面を守り、切断面にも自然に保護皮膜ができるため、加工後も錆びにくいのが特徴です（型番K-1C）。
引用元 株式会社Fugen
ＬＡＢＯ protection cap K-1C(CR) とは
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・等
材質（クロロプレンゴム） 使用環境により異なりますので、劣化したら交換してください。
単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』
錆に強いＬＡＢＯ(ラボ）金具の表面処理（めっき）について
ＬＡＢＯ（ラボ）継手・金具・ジョイント・クランプ類は殆んどの商品が溶融亜鉛めっき仕上げです。詳しくは製品案内をご覧ください。
ＬＡＢＯ（ラボ）金具は溶融亜鉛めっき仕上げです・・・ドブめっきとか天ぷらめっきとも呼ぶ・・。
ＬＡＢＯ(ラボ）金具類でこんな物もできます。
ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う
ＬＡＢＯ(ラボ）金具は水滴が溜り難い・・・ここが違う （管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）
計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量 PIPE-48.6×2.4 (JIS G 3444)
単管パイプの機械的性質（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。
パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し（荷重５０kg単位)
簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
ＬＡＢＯ金具と単管ＤＩＹ工作類
注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。
単管パイプ多目的小屋 軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプ多目的小屋 テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプの多目的小屋
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z)1ヶ所に4個使用（縦パイプ・横パイプに取付方）
ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル ・D-1ＷＢ(両側サドルベース）・D-1ＳＢ(片側サドルベース）・D-1ＬB(コーナーサドルベース）
パイプに直付けサドル ・Ｊ-1Ｓ(サドル）
単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル ・D-1ＷＢ(両側サドルベース）・D-1ＳＢ(片側サドルベース）・D-1ＬB(コーナーサドルベース）
パイプに直付けサドル ・Ｊ-1Ｓ(サドル）
単管パイプと木材のDIY工作に便利な、SPF材とは
注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。
☆ だから金具も 溶融亜鉛めっき仕上げ ☆
ＬＡＢＯ（ラボ）金具は溶融亜鉛めっき仕上げです
犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）
一度は見たことありますか！！！！ 錆びはここから始まります。
めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）
単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。
単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない
各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。
現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。
単管パイプ使うならどっち
肉厚2.4ｍｍと1.8ｍｍの比較性能（大和鋼管工業㈱様 資料より転載）
計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量 PIPE-48.6×2.4 (JIS G 3444)
単管パイプの長さ10ｃｍ単位の変動数値（両端支点モーメントM=PL/4）より算出
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
