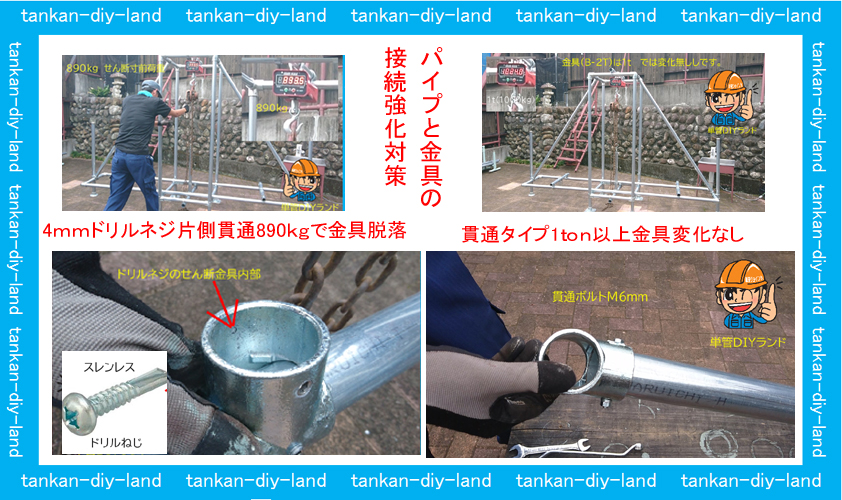

対策 ① 締めトルクを上げる12Ｎｍ(370kg)⇒15Ｎｍ(610kg) プラス240kgへ引抜強度がアップとなります
対策 ② ドリルビス（4-15ｍｍ）片側に貫通。引く抜き強度が890kgアップ
対策 ③ 貫通ボルトＭ6-70貫通。 引抜強度1ｔon以上金具に変化無し
注意：パイプ接続のビス締めにインパクトドライバー等の電動工具は使用は不可（ねじ破壊の恐れ）

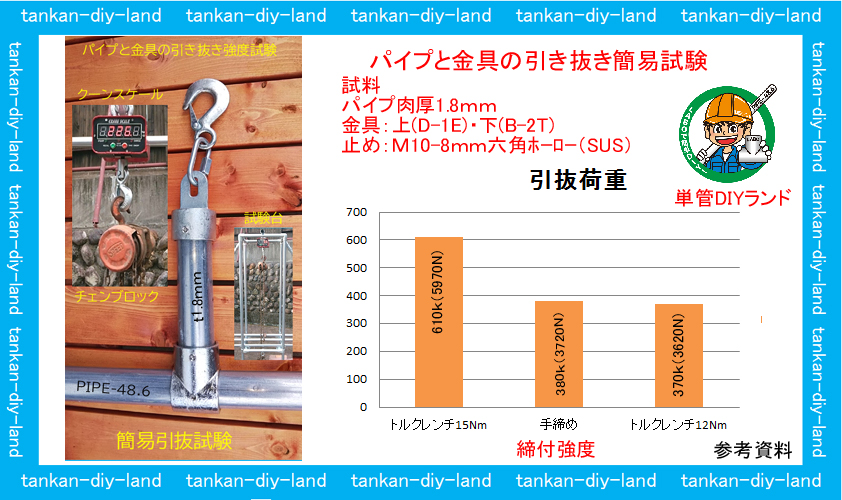

引き抜き試験

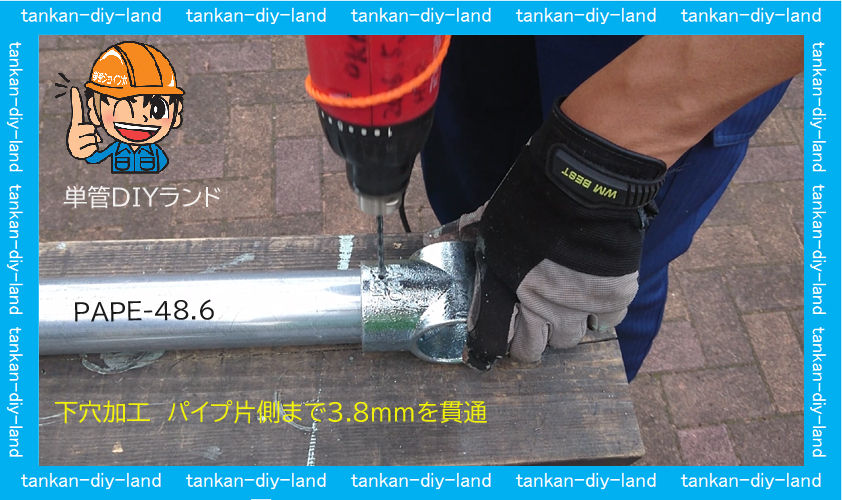

② ドリルビス強化対策 3.8ｍｍのドリルで片側貫通

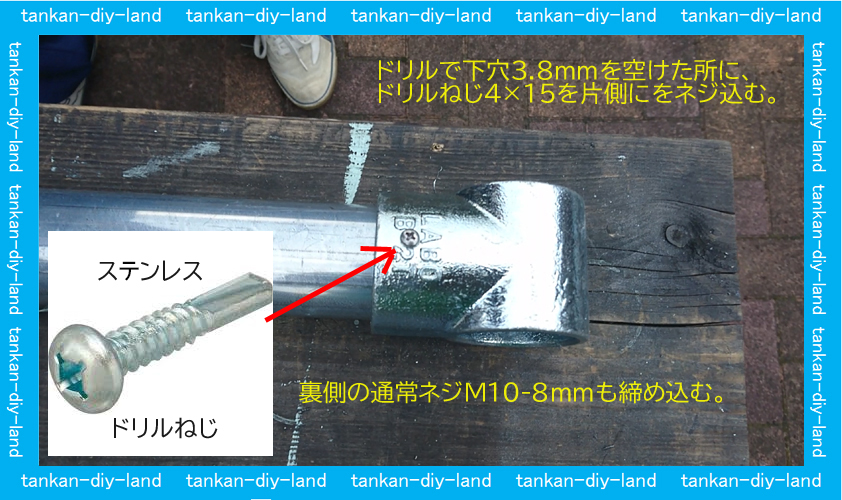

② ドリルビス強化対策 4ｍｍドリルビスをねじ込む

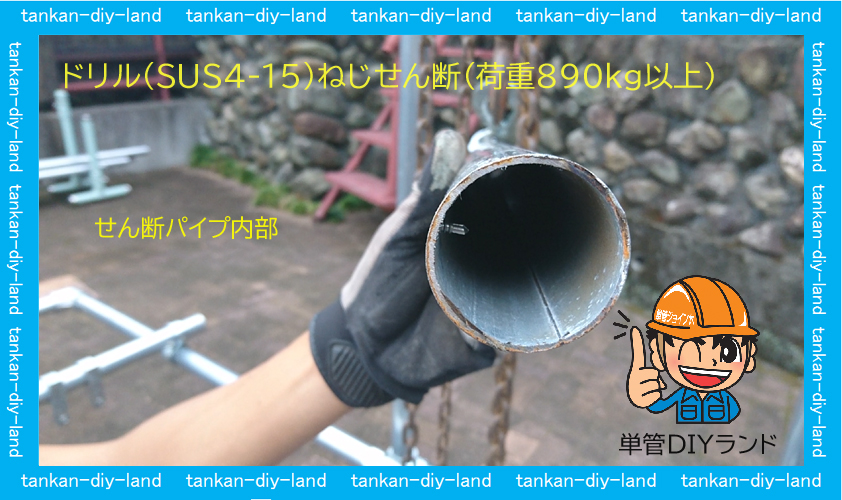

② ドリルビス強化対策 荷重890ｋｇでドリルビスせん断写真（パイプ側）

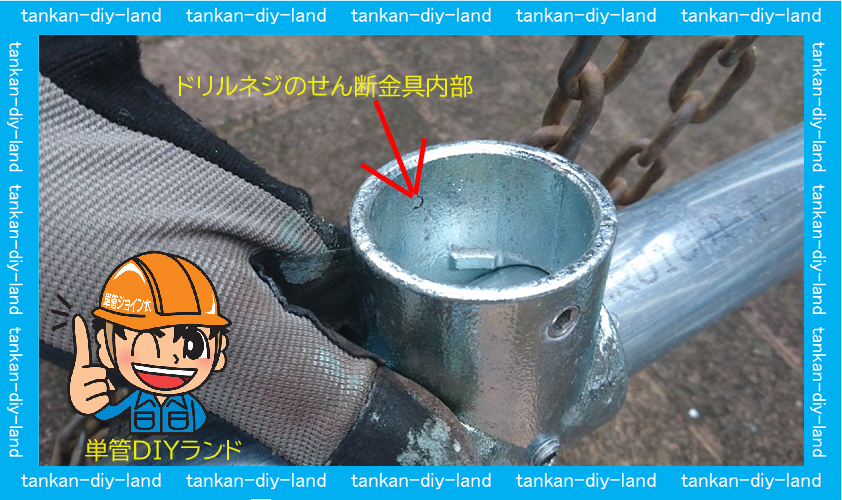

② ドリルビス強化対策 荷重890ｋｇでドリルビスせん断写真（金具内側）
ドリルビス（4-15ｍｍ）片側に貫通。引く抜き強度が890kgにアップ（参考資料）

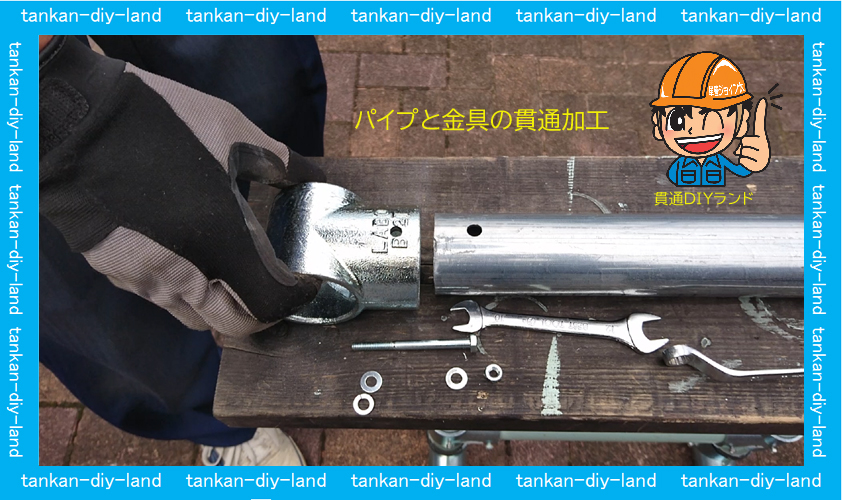

③ 貫通ボルトタイプ 金具にパイプを挿入して7ｍｍの穴を貫通してＭ6-70ｍｍボルトで止める。
貫通ボルトＭ6-70貫通。 引抜強度1ｔ金具に変化なしでした。参考資料
ＬＡＢＯ（ラボ）金具は溶融亜鉛めっき仕上げです・・・ドブめっきとか天ぷらめっきとも呼ぶ・・
ＬＡＢＯ金具と単管DIY工作類
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・等
材質（クロロプレンゴム） 使用環境により異なりますので、劣化したら交換してください。
単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』
ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 ＬＡＢＯキャップ (K-1C)
単管パイプキャップのZAＭ(ザム）鋼板とは（ほぼ錆びないと言われる画期的な鉄板）単管パイプとほぼ同じ材質です。
引用元 株式会社Fugen

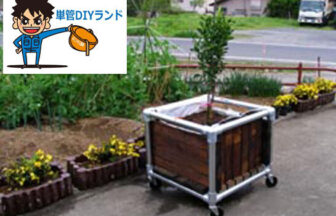

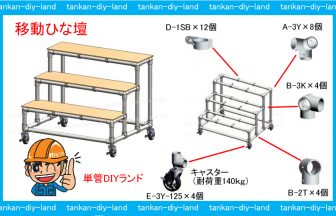

ＬＡＢＯ（ラボ）キャスター工作物、こんな物が出来ます。
単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのストッパー（トビラ止め）
木材との接続を楽しくするＬＡＢＯ(ラボ）継手金具
パイプと木材の直付け接続金具（J-1S)

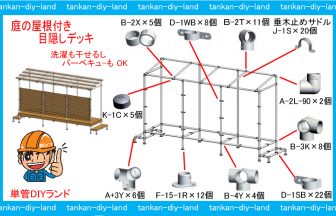

単管パイプ目隠し板塀 自由柱（背柱）タイプに使用金具類
目隠し板塀の表と裏側や基礎ブロック
基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）
基礎ブロックとは 建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）
サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒
ウエスタンラッチ（カインズホーム購入） ウエスタンラッチの詳細は カインズホーム リンク
ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。
ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)は、 角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプ専用吊りバンド(J-TB)使用例
アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。
PDFをダウンロードして、工作物のイラスト立体図描きにご利用下さい。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙
注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

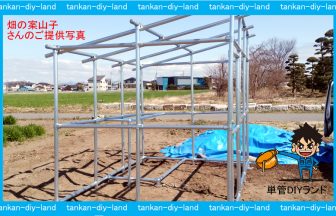

単管パイプ多目的小屋 軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプ多目的小屋 テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプの多目的小屋
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
窓を付ける(アルミサッシ）の取り付け枠工事
単管パイプにSPF材の枠を取り付ける金具（D-1Z)1ヶ所に4個使用（縦パイプ・横パイプに取付方）
ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル J-1S(サドル）
単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル J-1S(サドル）
単管パイプと木材のDIY工作に便利な、SPF材とは
注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。
だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）
ＬＡＢＯ金具は溶融亜鉛めっき仕上です
犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）
一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき
単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。
めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）
単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。
単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない
現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。
パイプが重いと強いと思っていませんか？？？
計算式から算出した中間荷重（参考資料）
ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う (本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg）
