防球ネット

移動も可能 防球ネット(ゴルフネット・バッティングネット・サッカー練習ネット) 画像や動画で組み立て方の説明が確認できます!(トレーニング-4) 単管パイプで作る

組立て方法ご紹介(画像)                                                   ※組立順の説明書ではございませんので、お客様の工夫でお作りください。                               ※画像を一つずつクリックして大きくしてご覧ください。



組立て方法ご紹介(動画)                                                   ※組立順の説明書ではございませんので、お客様の工夫でお作りください。                               ※三角の再生ボタンをクリックしてご覧ください。



ゴルフネット・バッティングネット・サッカー練習ネット製作 参考資料

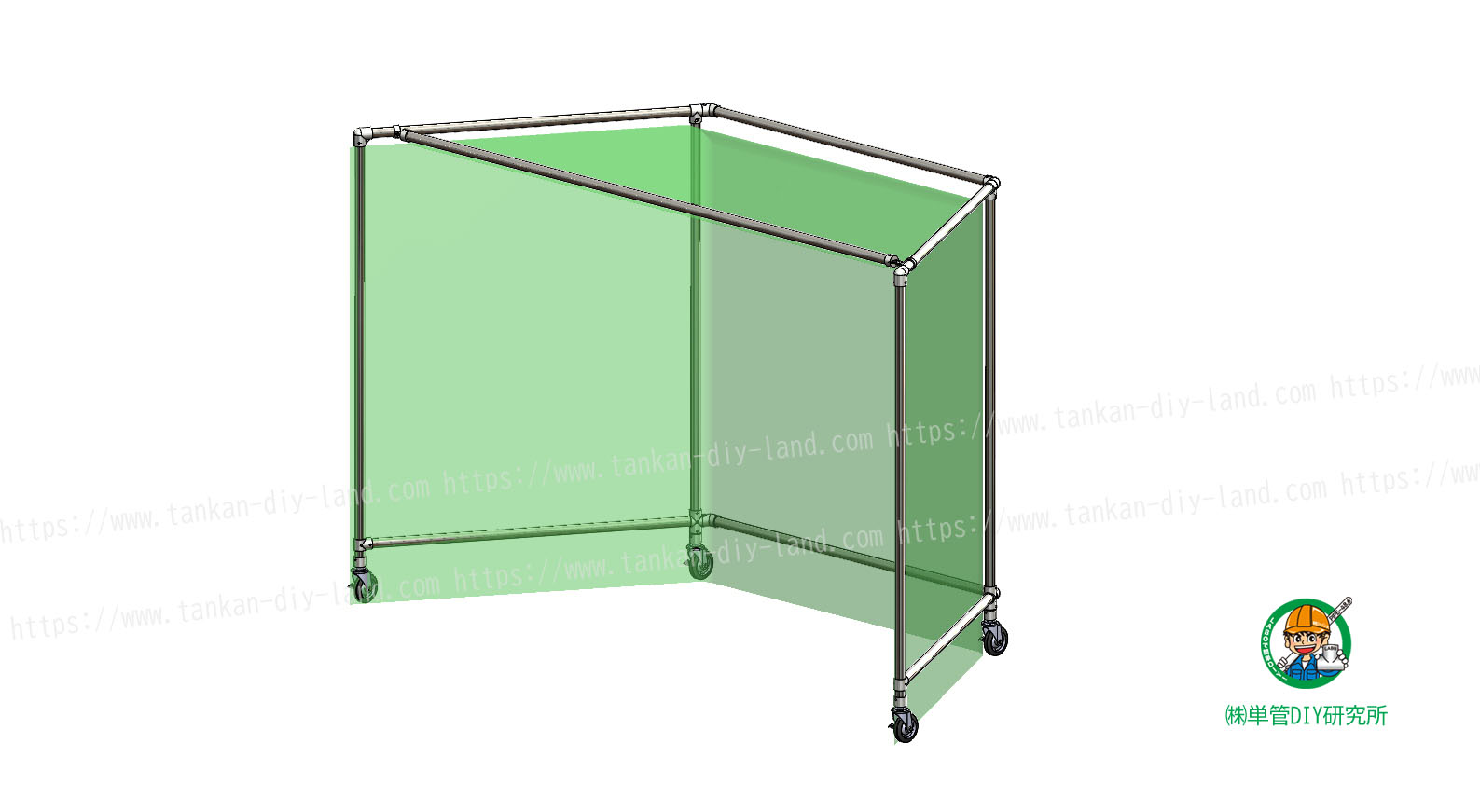

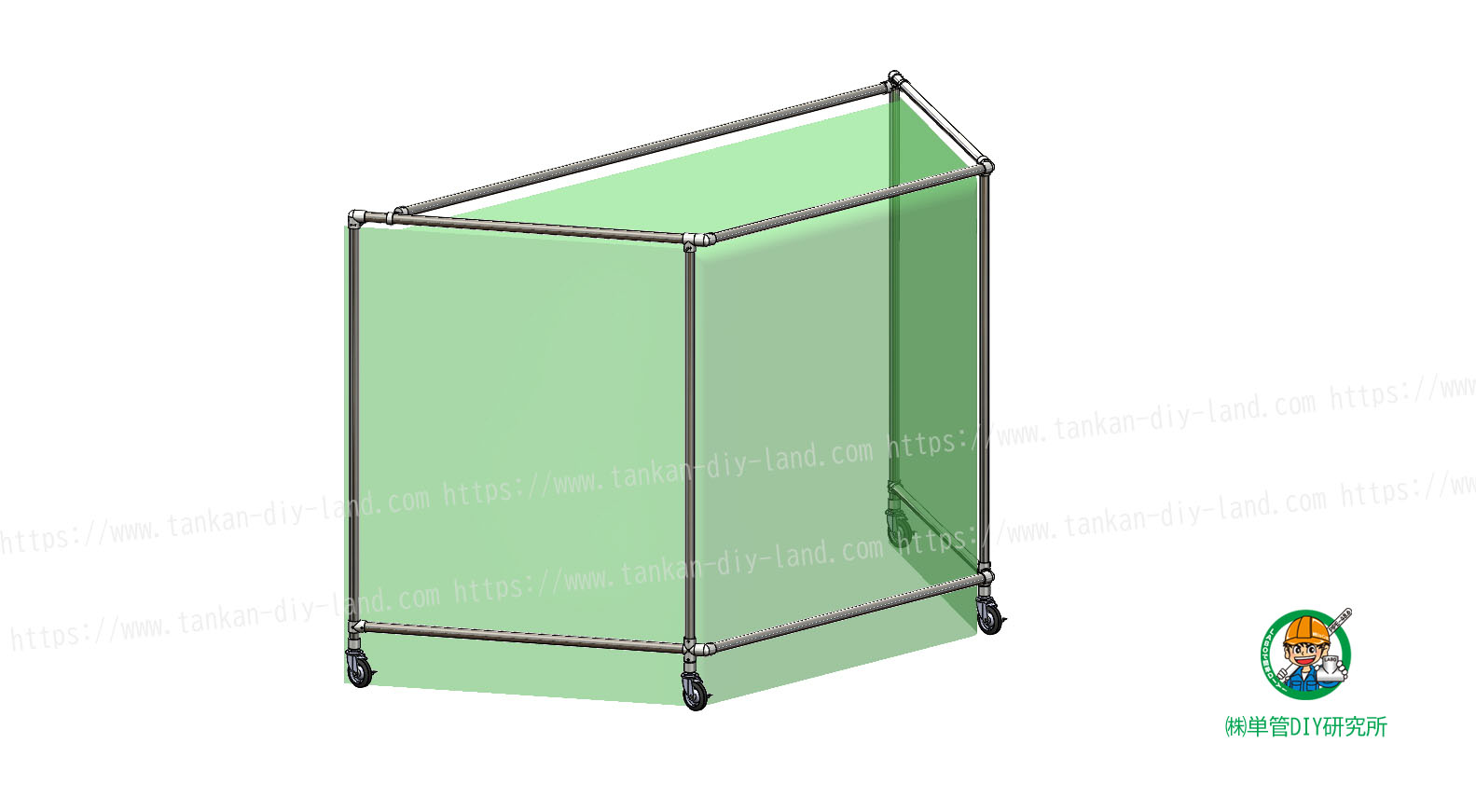

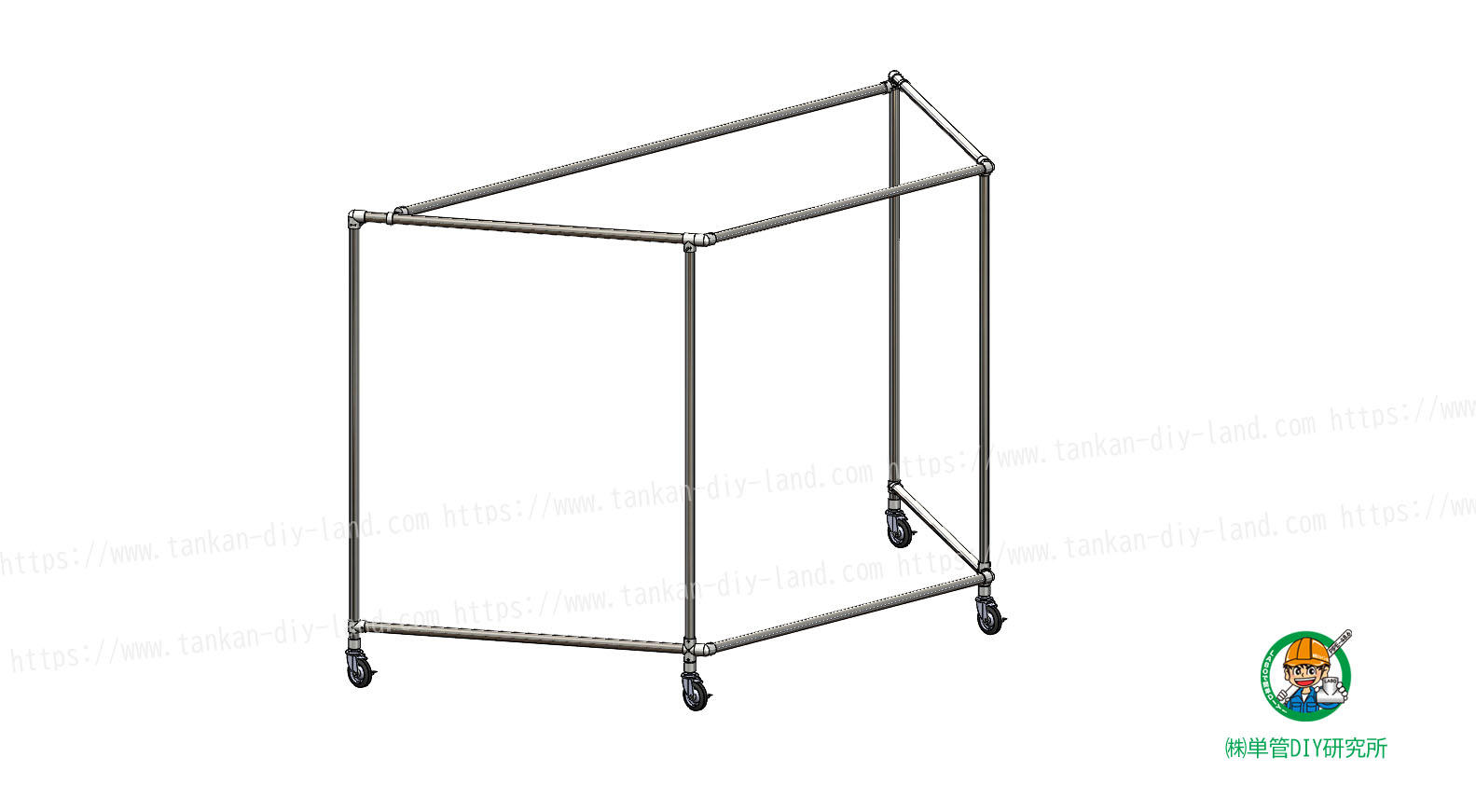

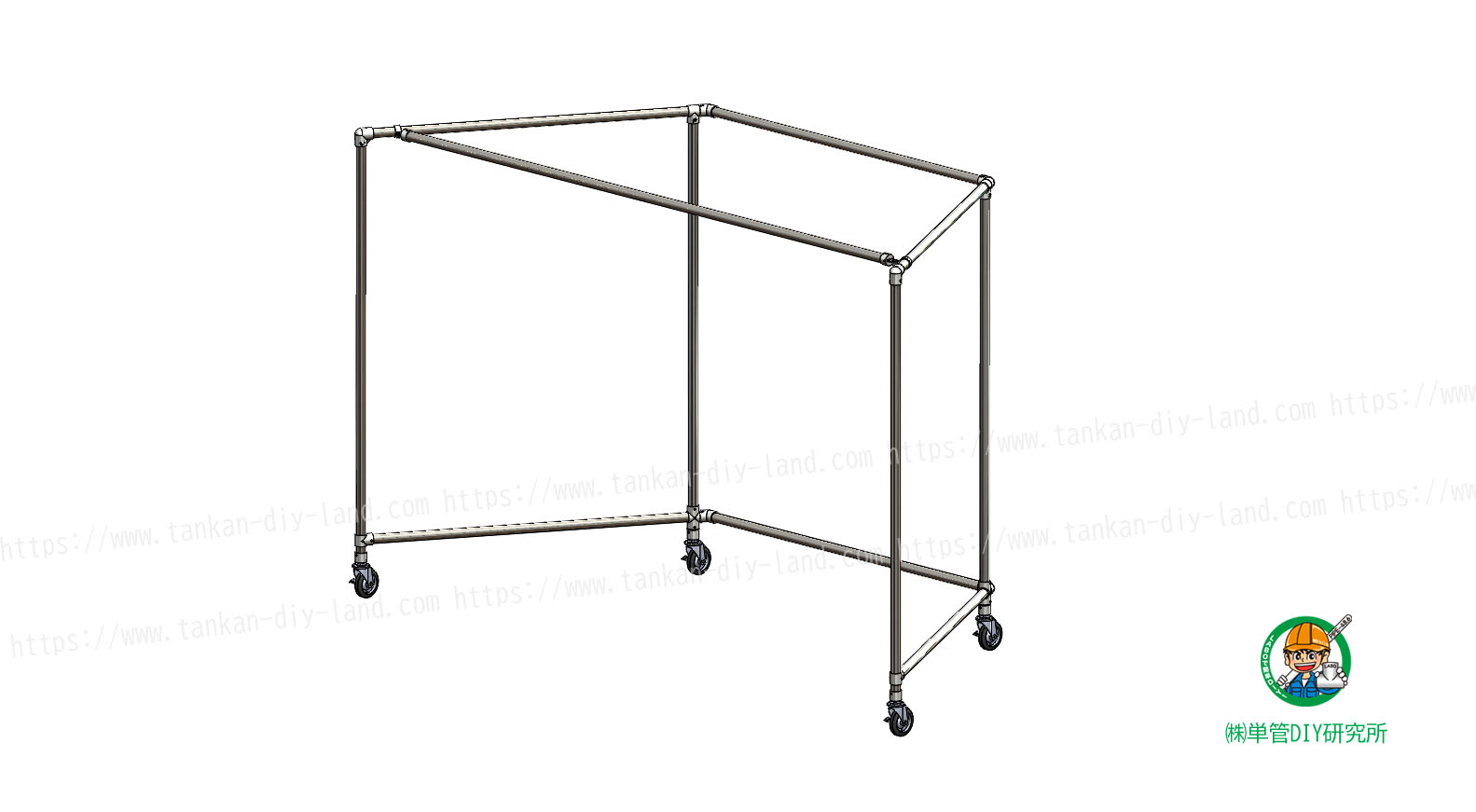

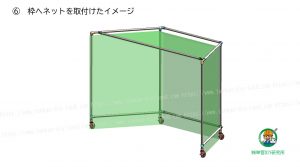

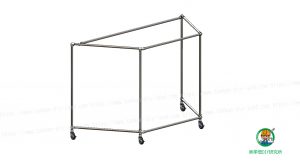

ゴルフ練習ネット、野球のバッティング練習ネット、サッカーの練習ネット、防球ネット等々としてマルチに使えるネットの枠の組み立て参考図ご紹介です。 今回ご紹介の参考図は、キャスター金具を利用して移動可能な形にしましたので、使いたい時だけ使いたい場所へ楽々動かせます。 また2方向60(120)度コーナー金具【A-2L-60】を利用することで、間口は広く奥を狭く製作することが可能です。 単管パイプとLABO金具で、丈夫で見た目もスッキリな練習ネット、防球ネットをぜひ製作してください! (他にもあります、スポーツの練習ネットの参考図は、こちらからご覧ください。

使用金具類

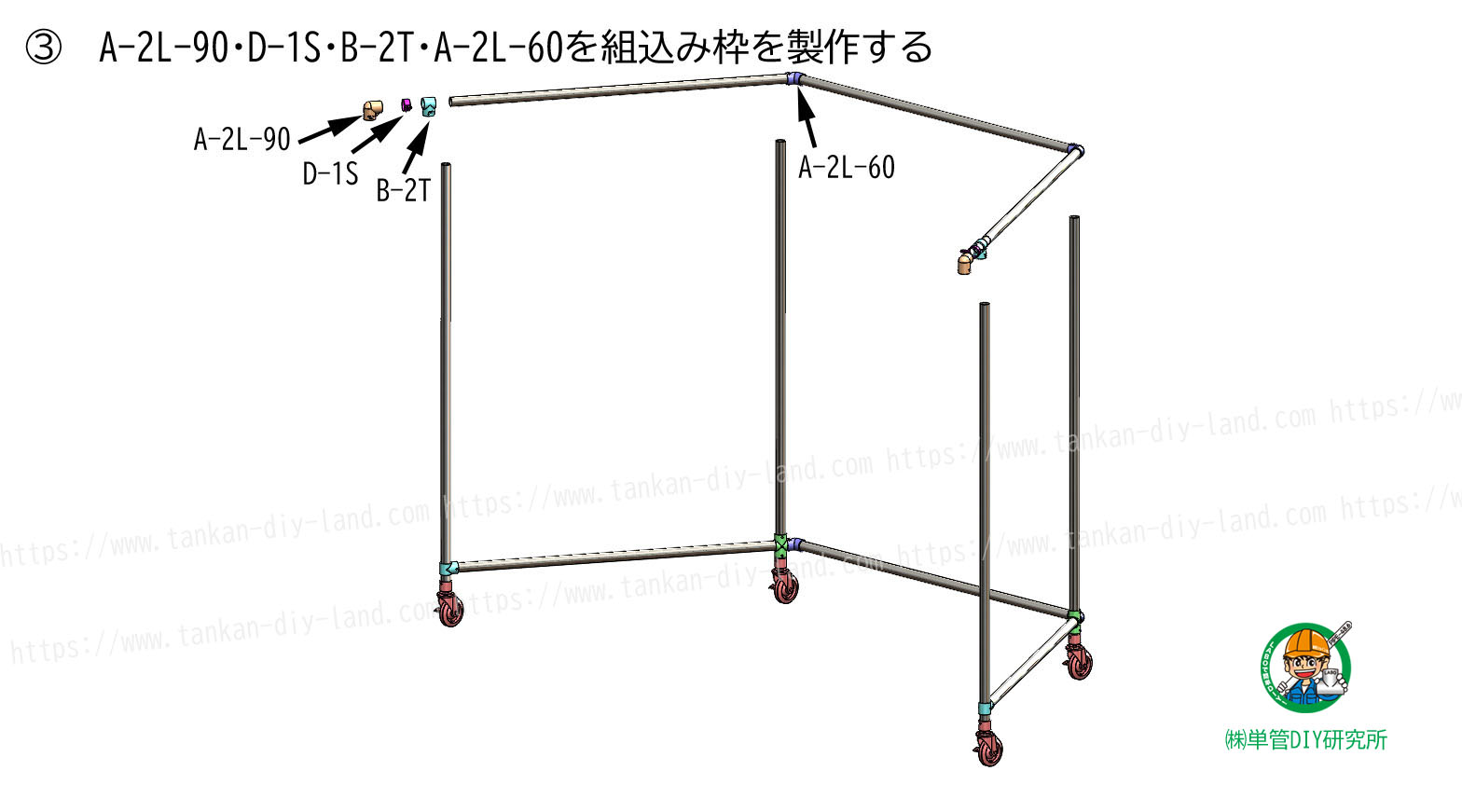

 ① 2方向90度コーナー金具【A-2L-90】 : 2個

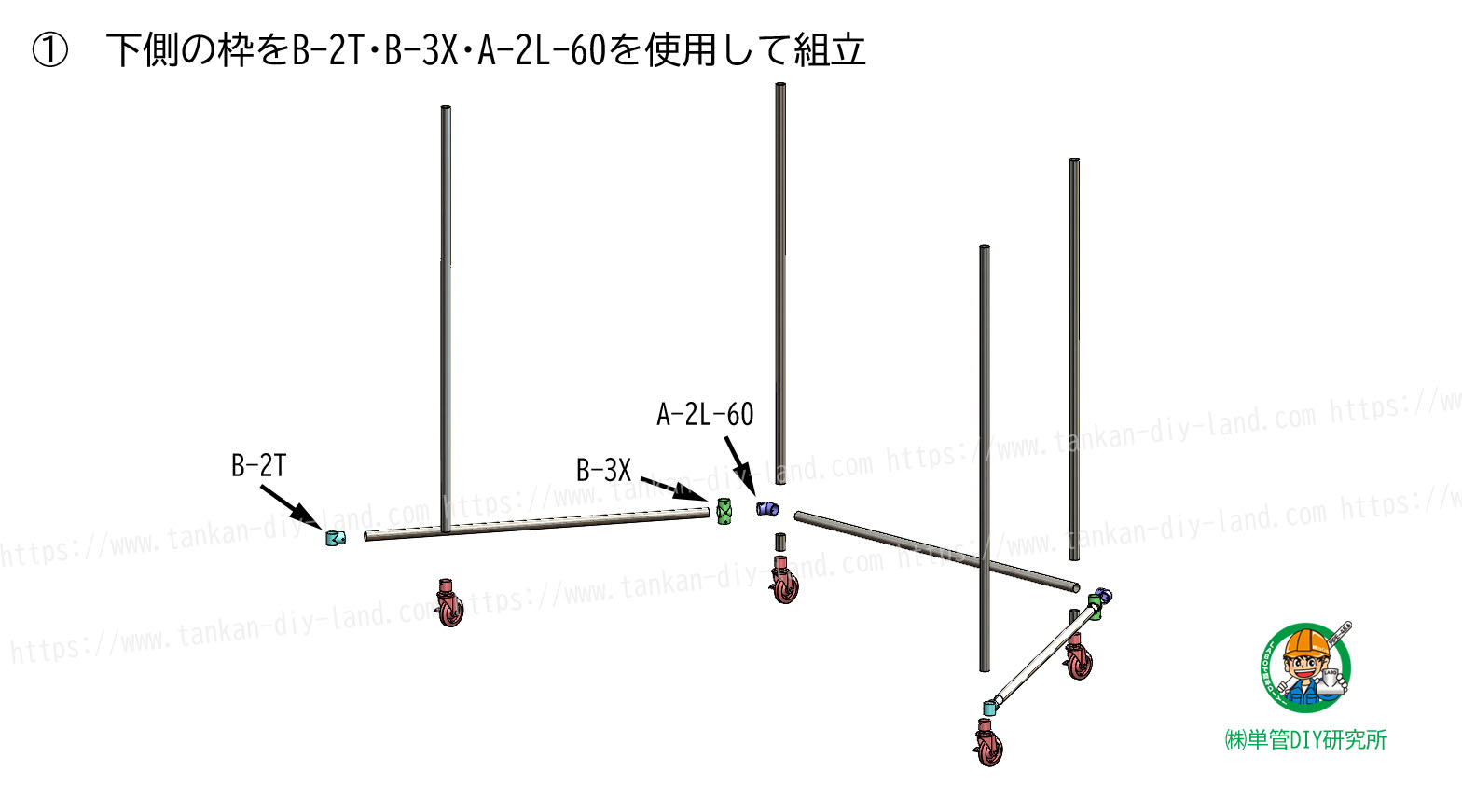

 ② 4方向1箇所貫通金具【B-3X】 : 2個

 ③ 3方向1箇所貫通金具【B-2T】 : 4個

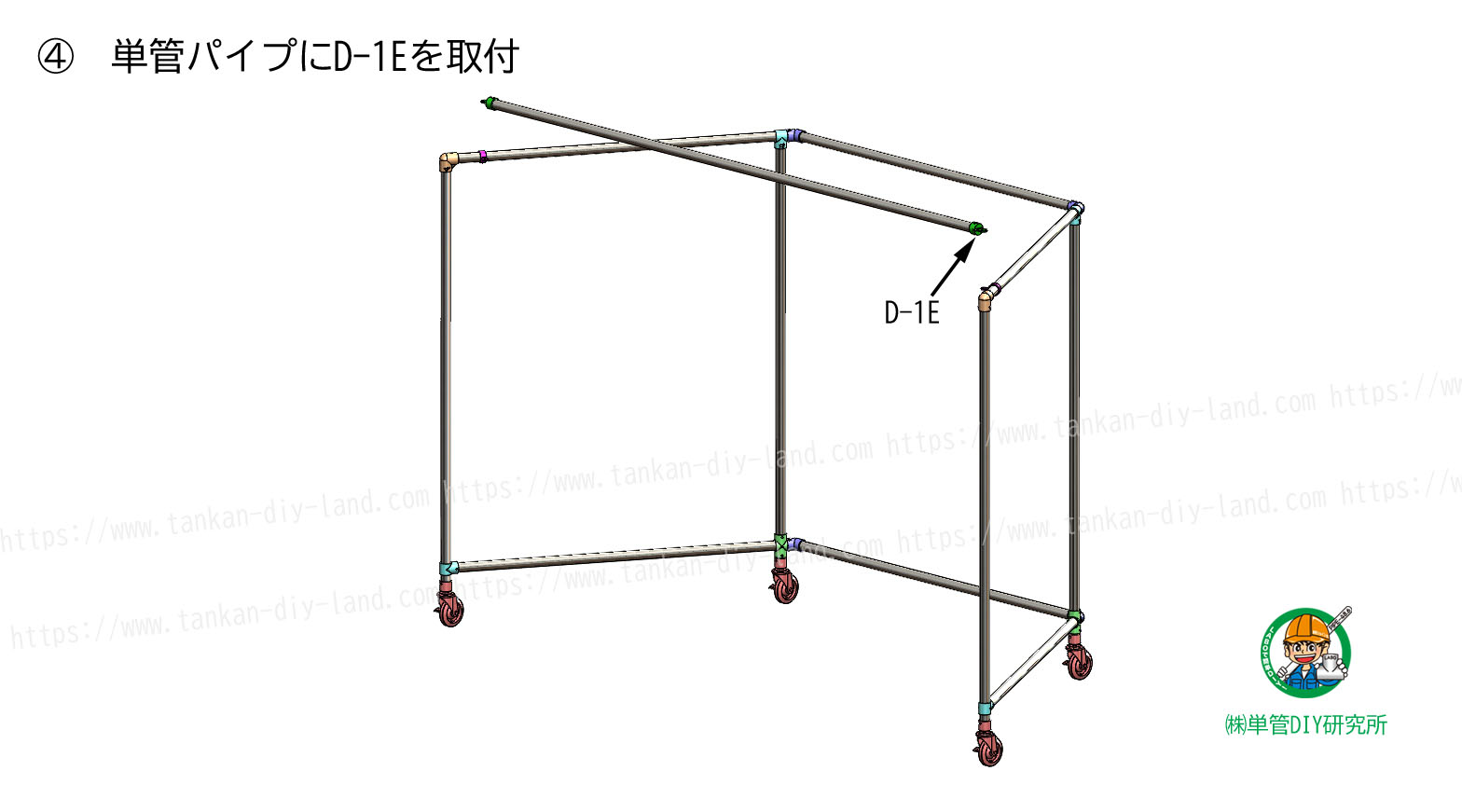

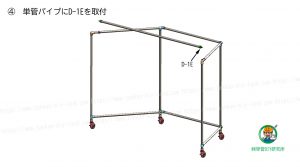

 ④ 端末ボルト止め金具【D-1E】 : 2個

 ⑤ ボルト止め金具【D-1S】 : 2個

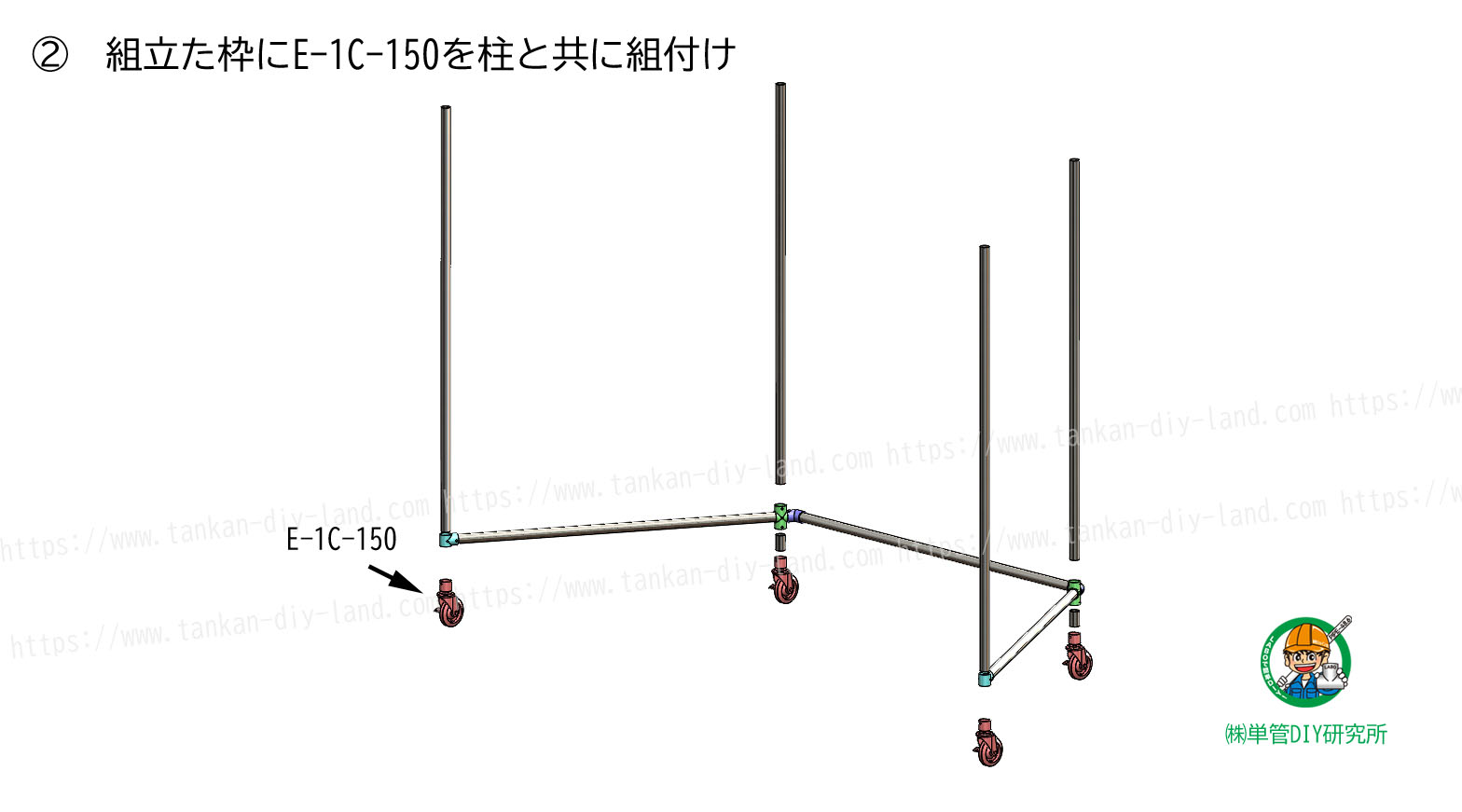

 ⑥ I型キャスター(耐荷重160㎏)【E-1C-150】 : 4個

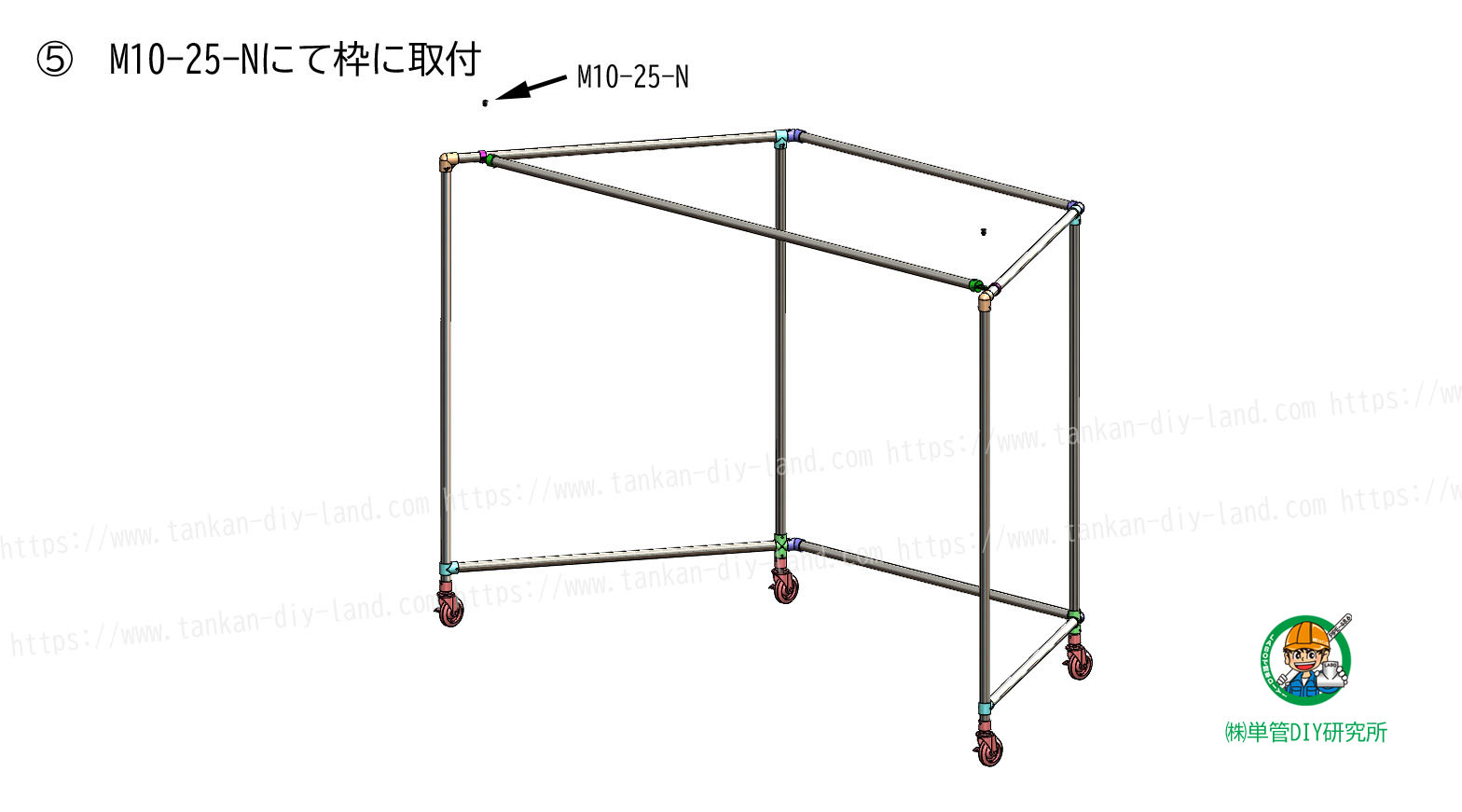

 ⑦ 鉄角根丸頭ボルト(M10×25)【M10-25-N】 : 2個

 ⑧ 2方向60(120)度コーナー金具【A-2L-60】 : 4個

 上記金具類合計価格 約 ¥33,870(税込)

 ※価格は2019/1/29時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

 ・ ネット : 適宜

工具類

 ・ 対辺5mm六角レンチ等

 ・ M10用 ( 対辺17mm ) スパナ等

 ※ 各単管パイプの寸法、柱の本数、筋交いの設置等は設置場所・環境に合わせて調整ください。
