サビ・腐食に強いLABO金具で作る パイプ柵・防護柵・囲い(柵-10) 単管パイプで作る

パイプ柵・防護柵・囲い製作 参考資料

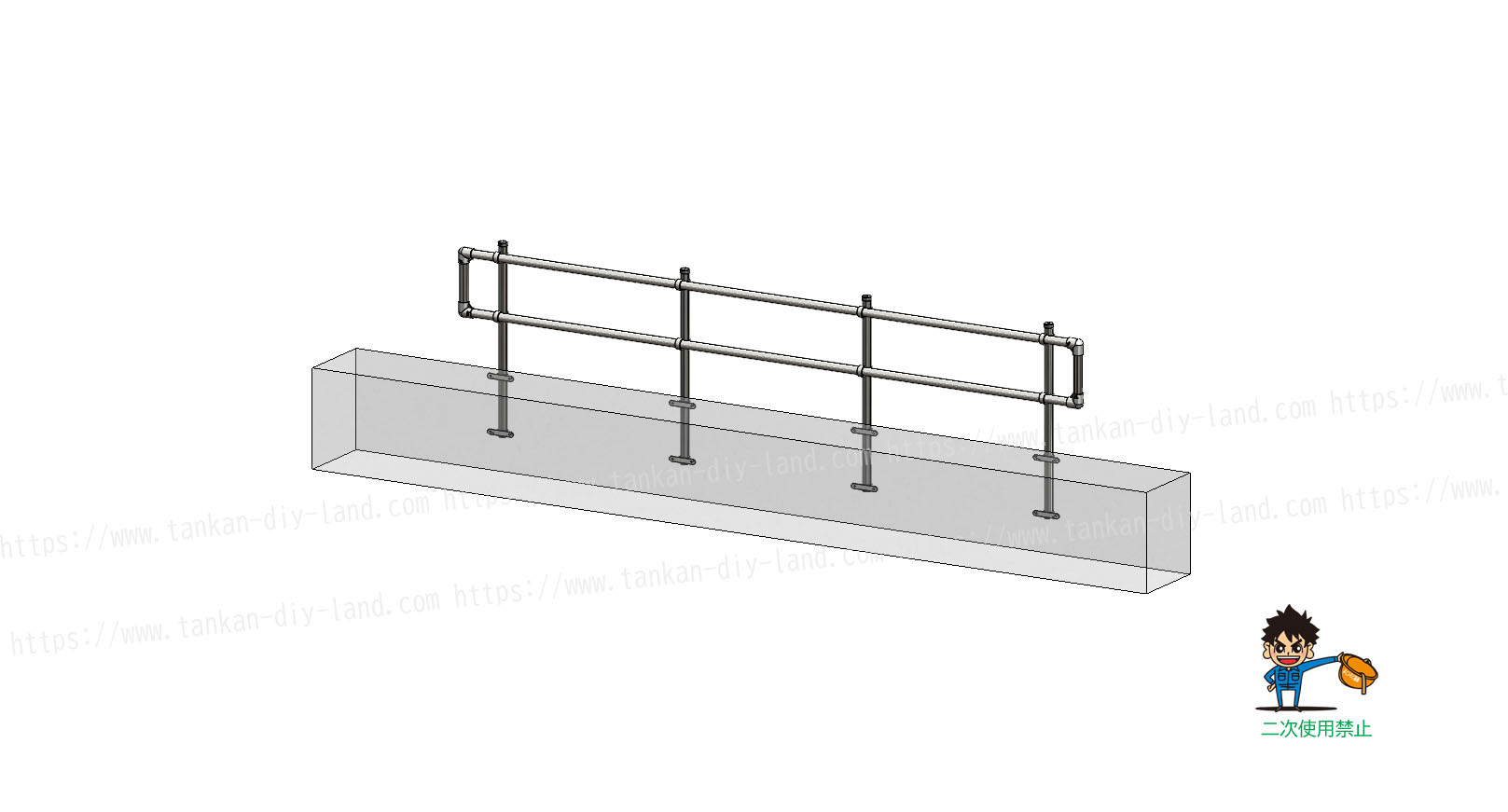

前回に引き続き、既存のコンクリート基礎に取り付け可能な柵のご紹介をいたします(前回ご紹介の柵はこちら)。 前回 直交金具 クロスクランプ(B-2XB)で組んだ箇所を、今回は、 直交金具(B-2X)を使ったて組んだイメージ図を掲載いたしました。 LABO金具は従来の単管クランプとは全く違うデザインで、出来上がった工作品のイメージもスッキリとします。 しかも、対辺5㎜の六角レンチで止めるビス止め金具なので、グッと締め込めば余計な突起が無くなり、例えば洋服を引っかけたり、ぶつかって肌に切り傷をつくってしまう等の心配も少ないです(もちろん全く無いとは言い切れませんが。すみません!)。 また、溶融亜鉛メッキ仕上げなので、サビや腐食に強いこともLABO自慢の特長です。 10年後に差が出るLABO金具を、ぜひ一度お手に取ってお確かめください。

使用金具類

 ① 2方向90度コーナー金具【A-2L-90】 : 4個

 ② 直交金具【B-2X】 : 8個

 ③ 両側サドルベース金具【D-1WB】 : 8個

 ④ キャップ【K-1C】 : 4個

 上記金具類合計価格 約 ¥13,220(税込)

 ※価格は2018/11/5時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

 ・ アンカーボルト、ナット等 : 適宜

工具類

 ・ 対辺5mm六角レンチ等

 ・ アンカー取付け工具類等 ※ドライバー、ハケ、のこぎり等

※ 各単管パイプの寸法、柱間の距離、柱の本数等は設置場所に合わせて調整ください。
