単管パイプ継手 DIY工作 イメージチャート立体図409作品集 LABO(ラボ)メーカー直販サイト パイプジョイント

LABO金具を使って出来る、あんなものやこんなもの!! ちょっと覗いてみてください↓↓

単管パイプの強度とは・・・たわみ(曲がり)が元に戻れる荷重(Google画像にリンク)

単管多目的ハウス Google画像へリンク ここをクリック

見て納得する、チャート図を見ながら、設計、施工、単管継手選択、予算の算出等も楽に出せるページです。

注意:不特定多数の皆様より単管パイプ工作品の写真をいただき、展示しております。削除希望のかたは連絡してください。

単管パイプ DIY 研究所 発信  注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。 (アイソメ図用紙  A4- PDF)

単管アイソメ立体図 Google画像へリンク

**********************************************************************************

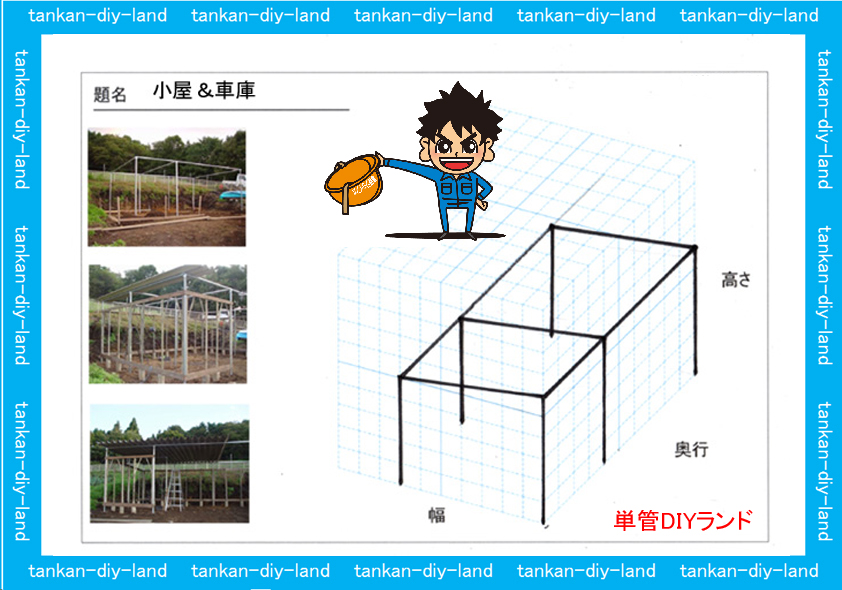

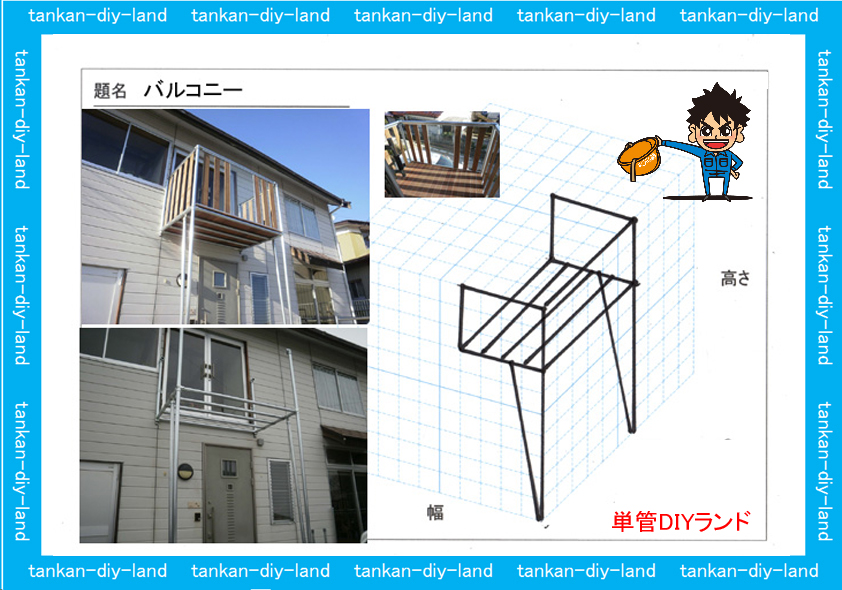

412)天蓋ベット

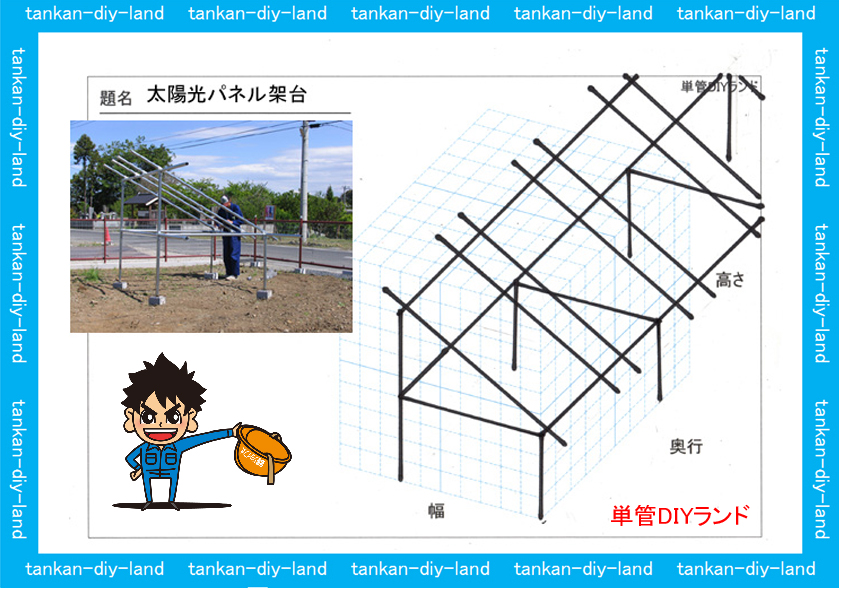

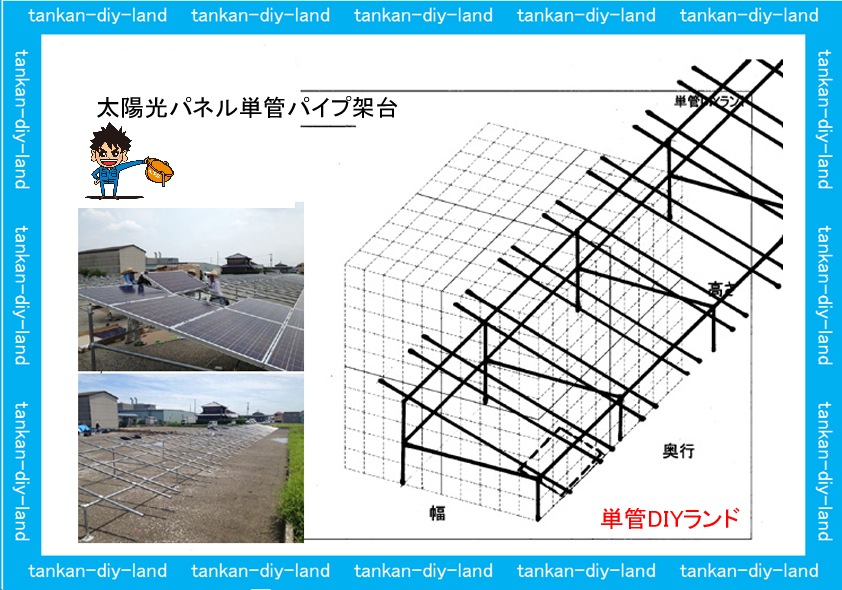

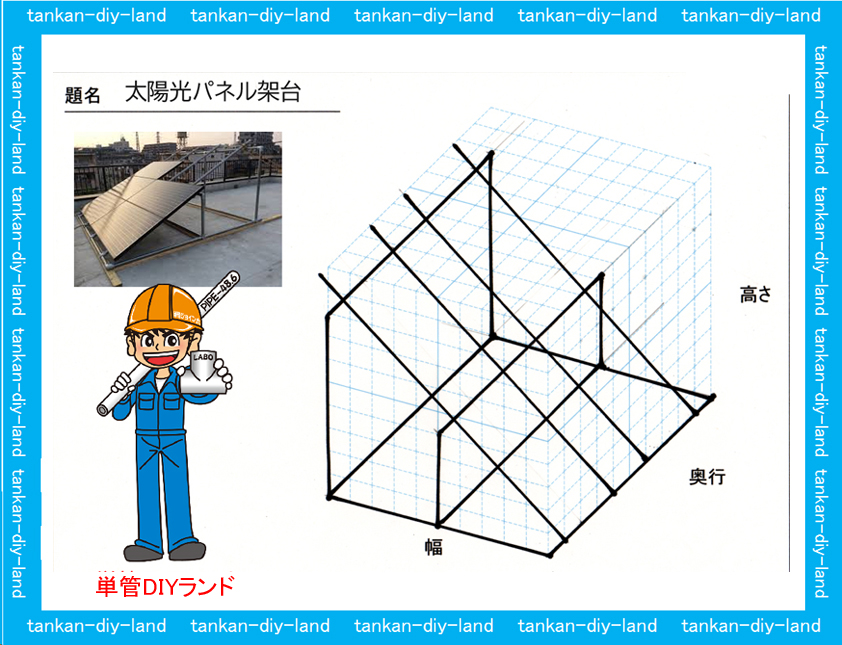

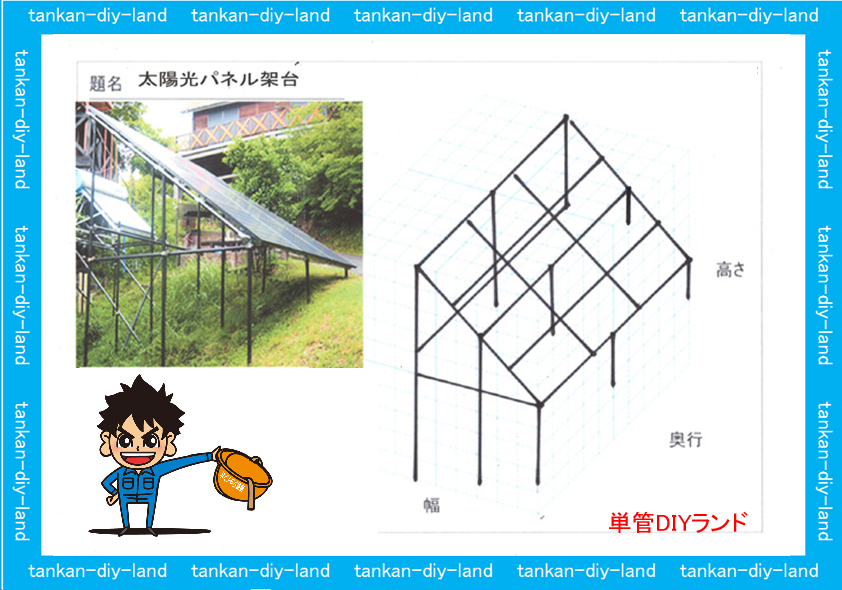

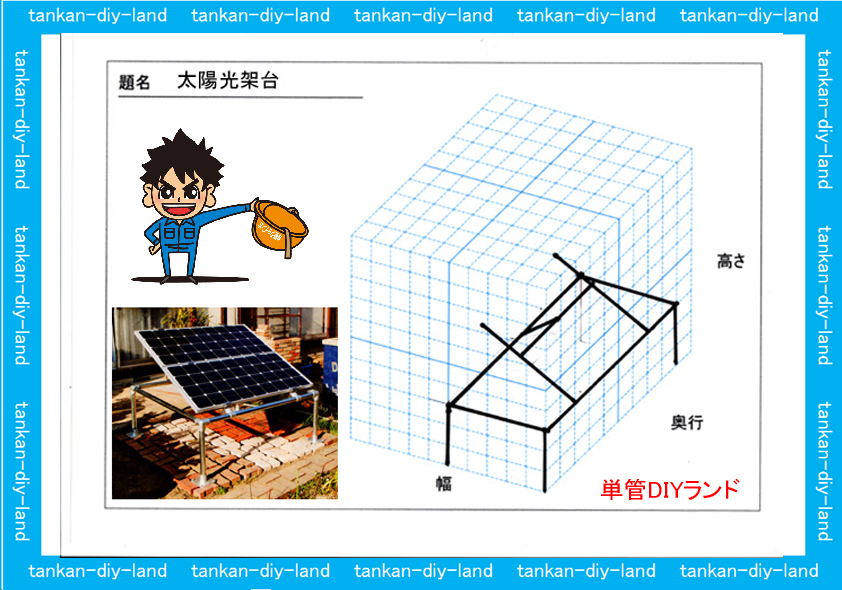

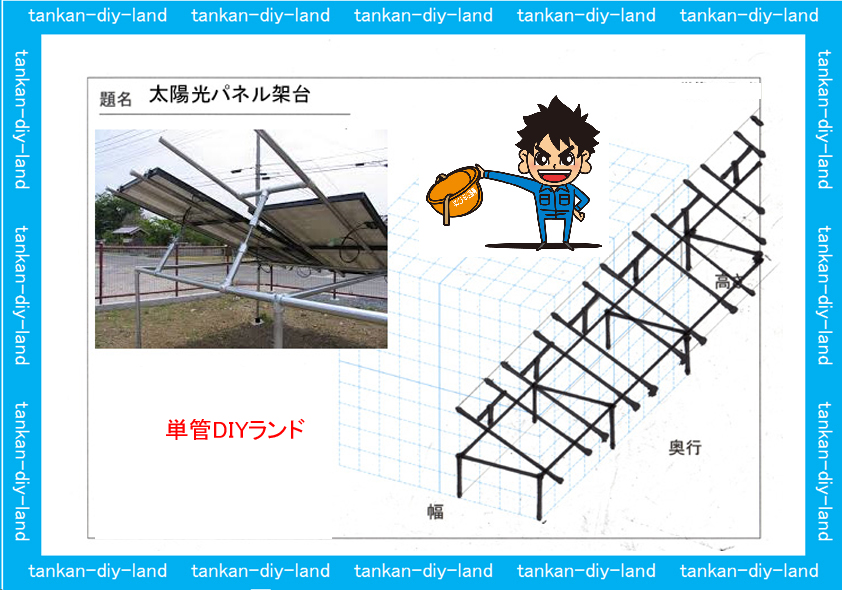

411)太陽光パネル架台

410)階段と手摺

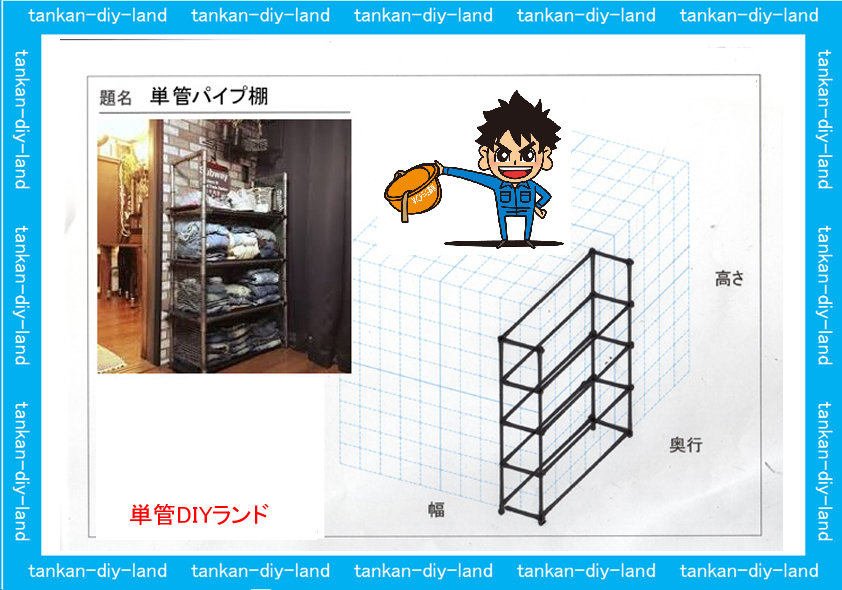

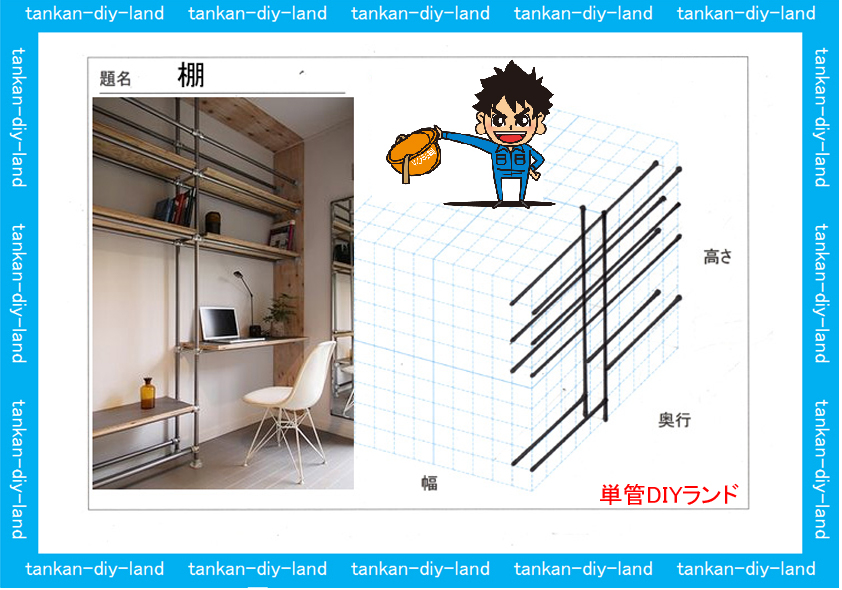

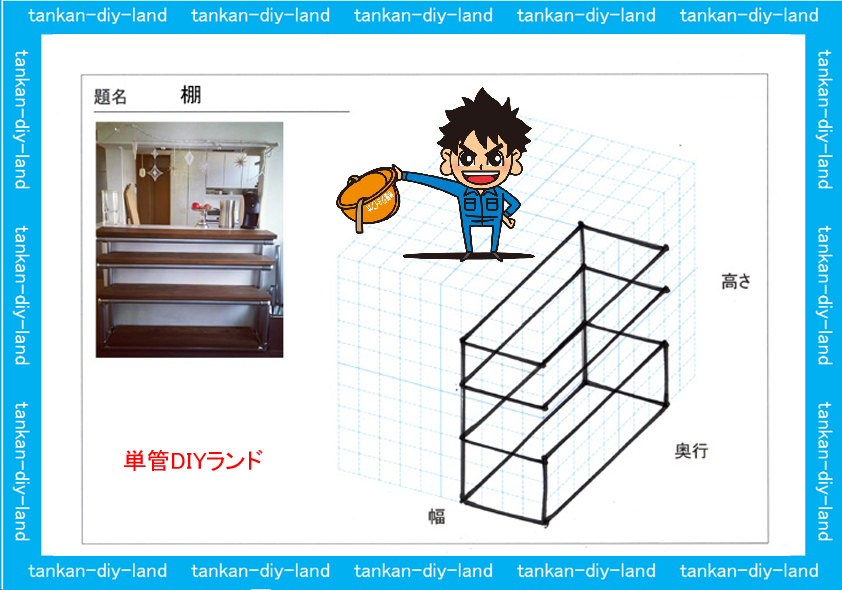

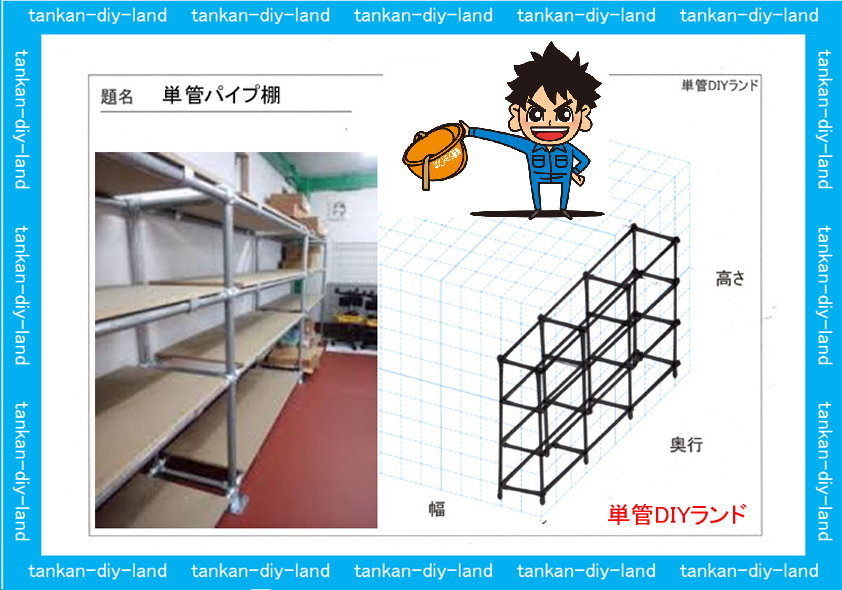

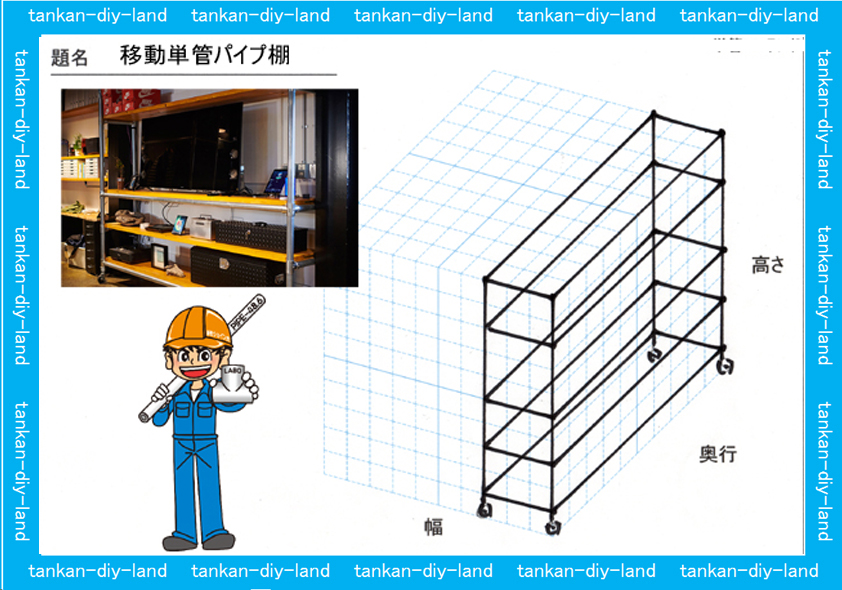

409)単管パイプ 棚

408)単管パイプ 棚

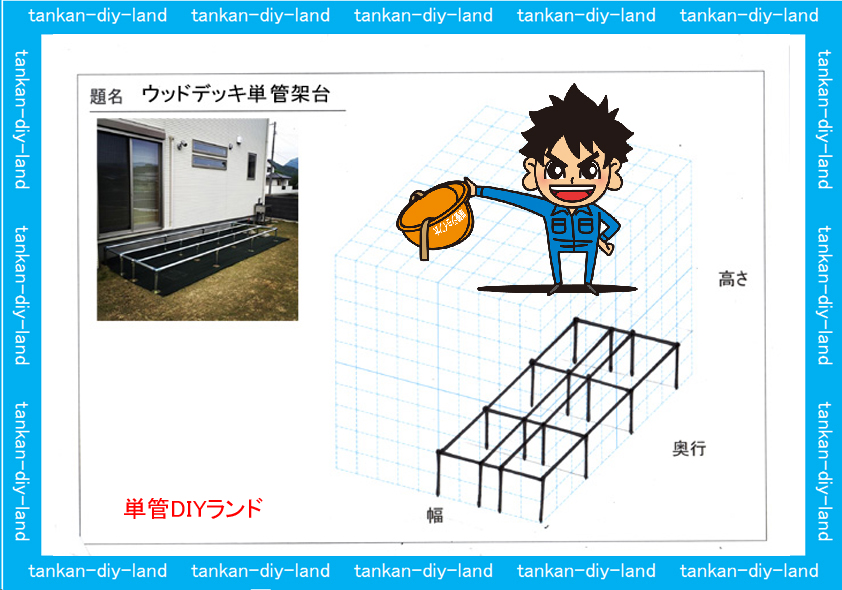

407) 庭に簡単なウッドデッキを作る  アイソメ図だと簡単に立体図が出来ますよ・・・(アイソメ図から立体図を描く)

406)木柵

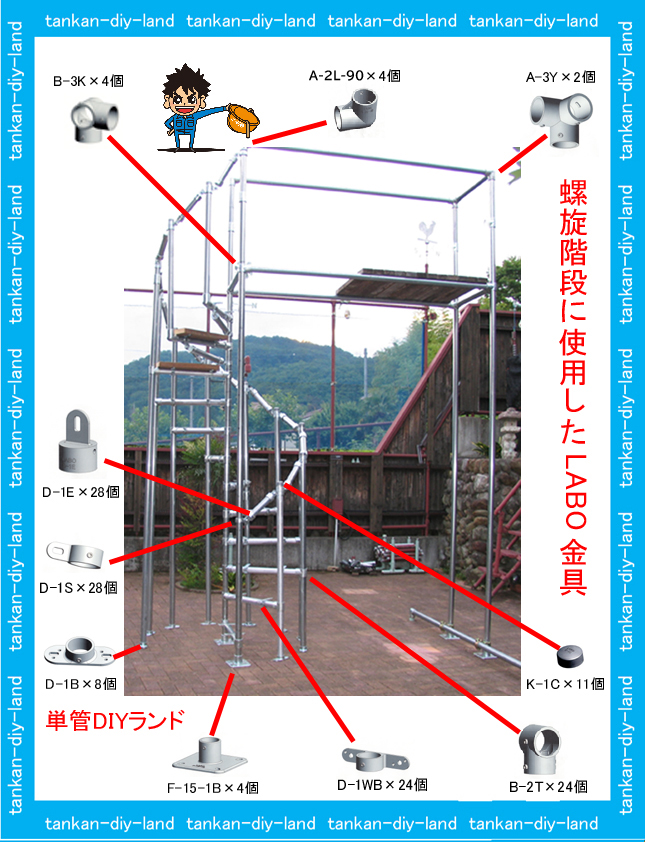

405)単管パイプ螺旋階段(階段踏板SPF材2×8=38mm×184mm×600mm×12枚)

404)エキスパンドメタル

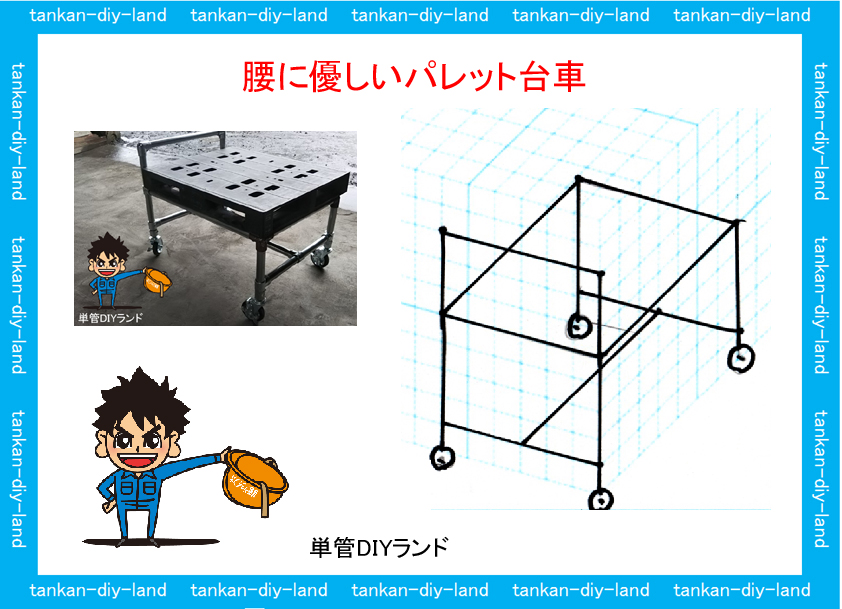

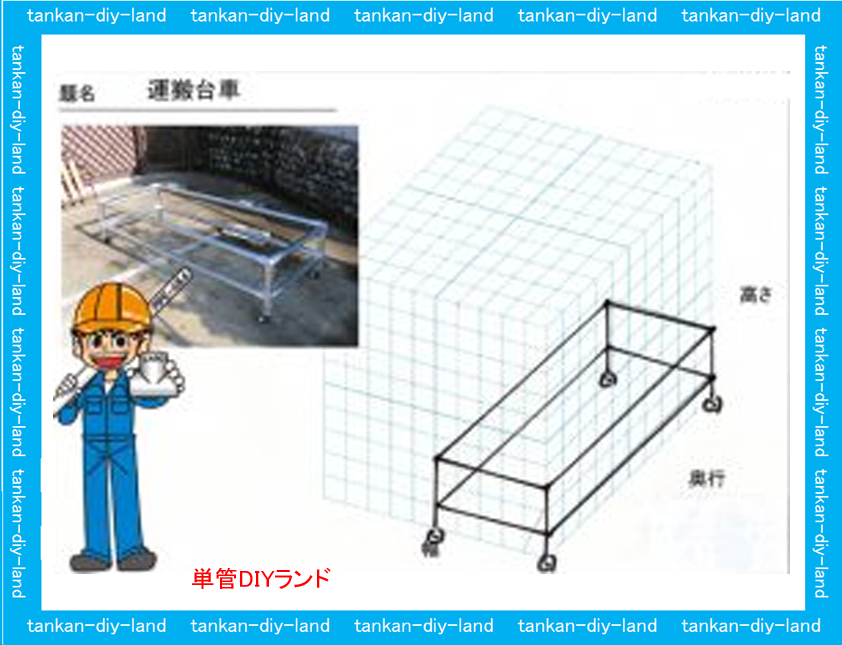

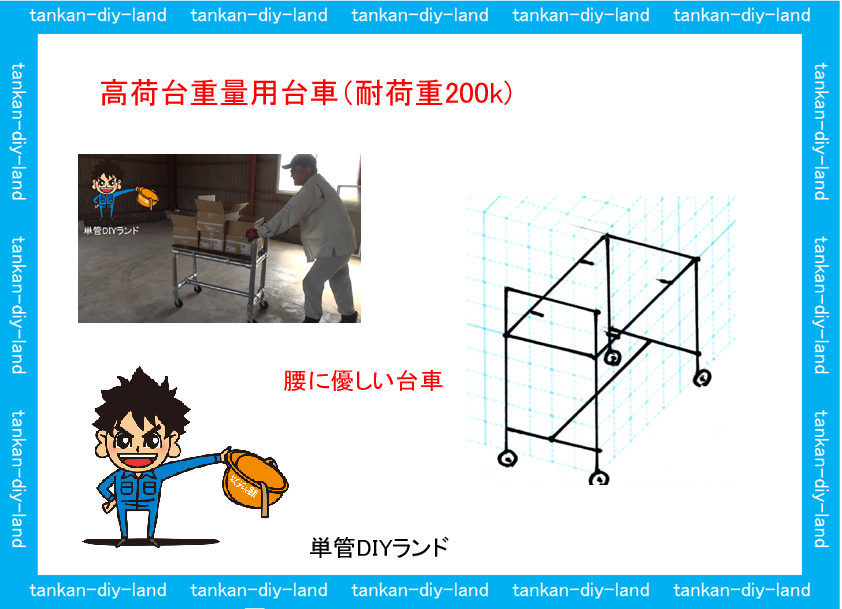

403)運搬 台車

402)安全 柵

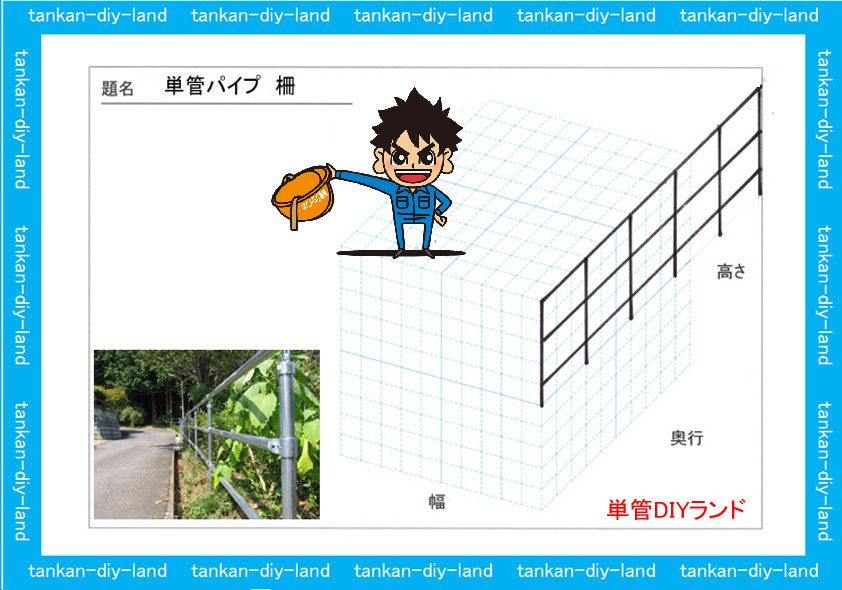

401)単管パイプ 柵

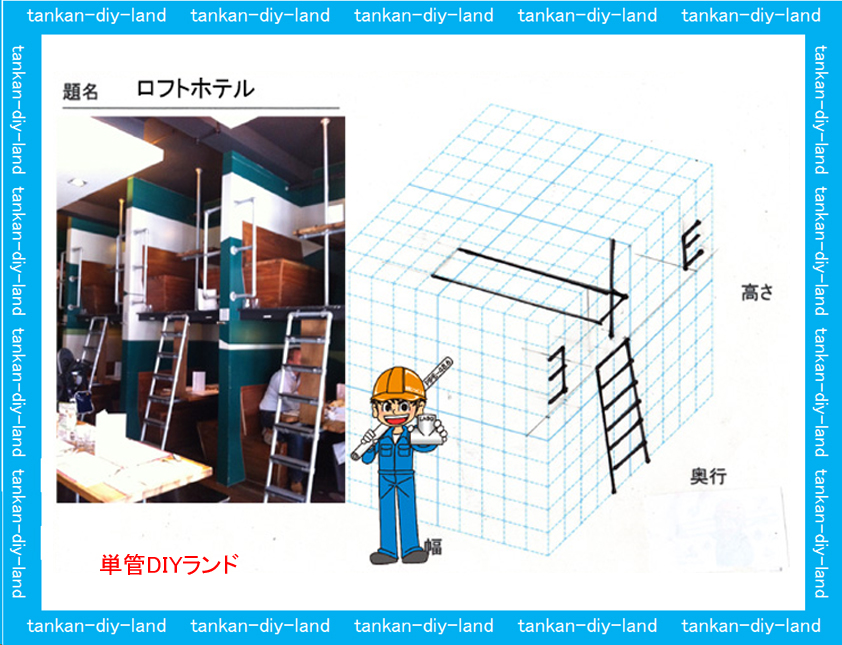

400)ロフトホテル

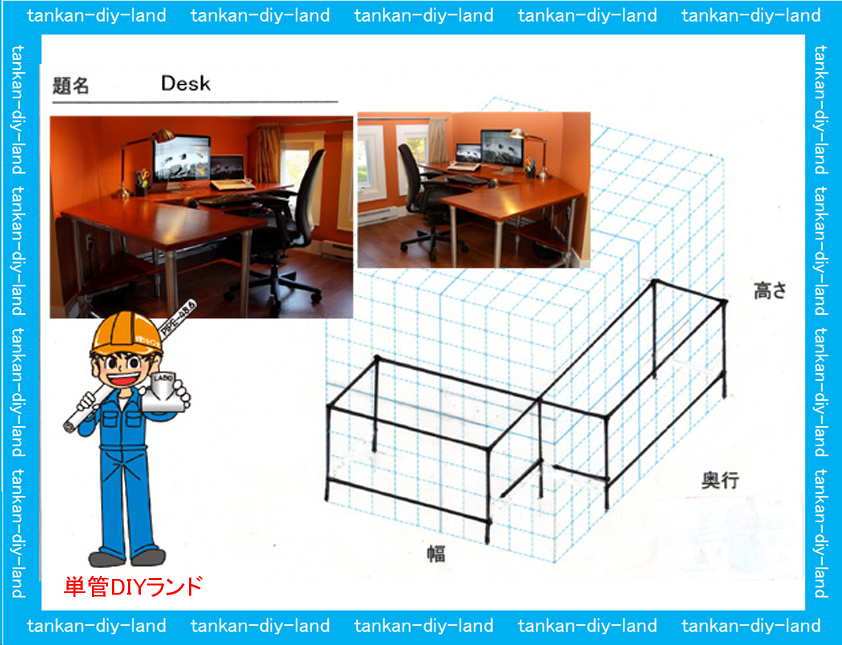

399)Desk

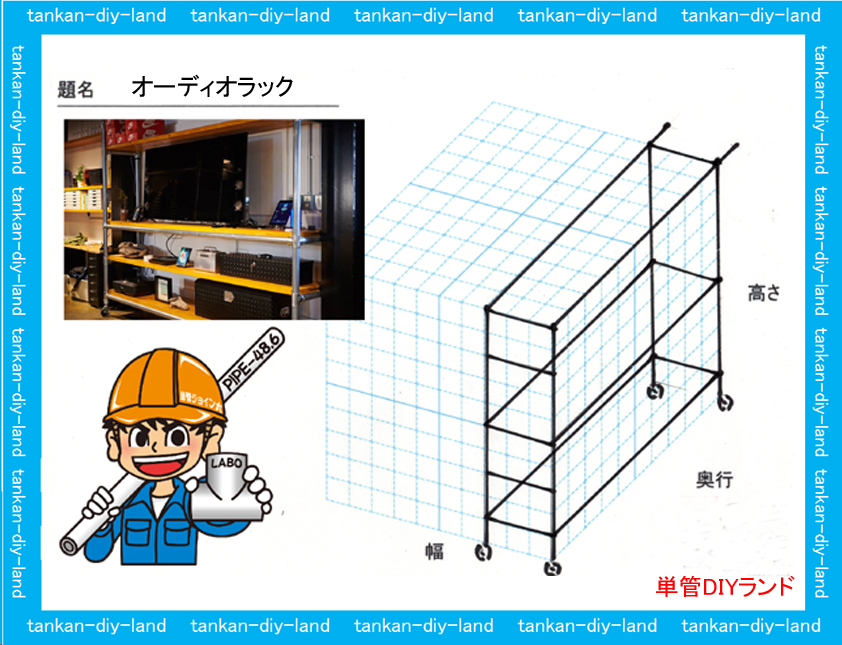

398) オーディオ棚

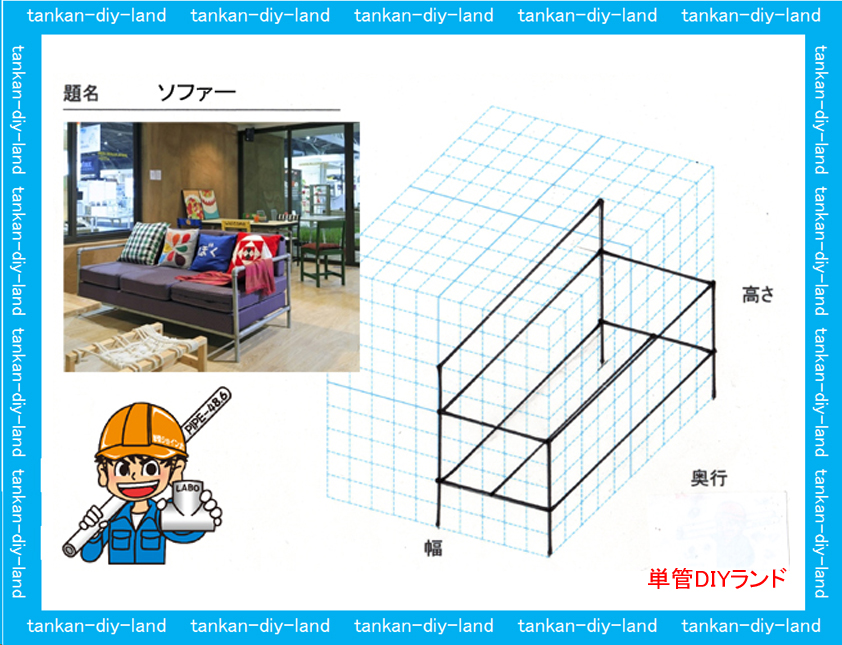

397)ソファー

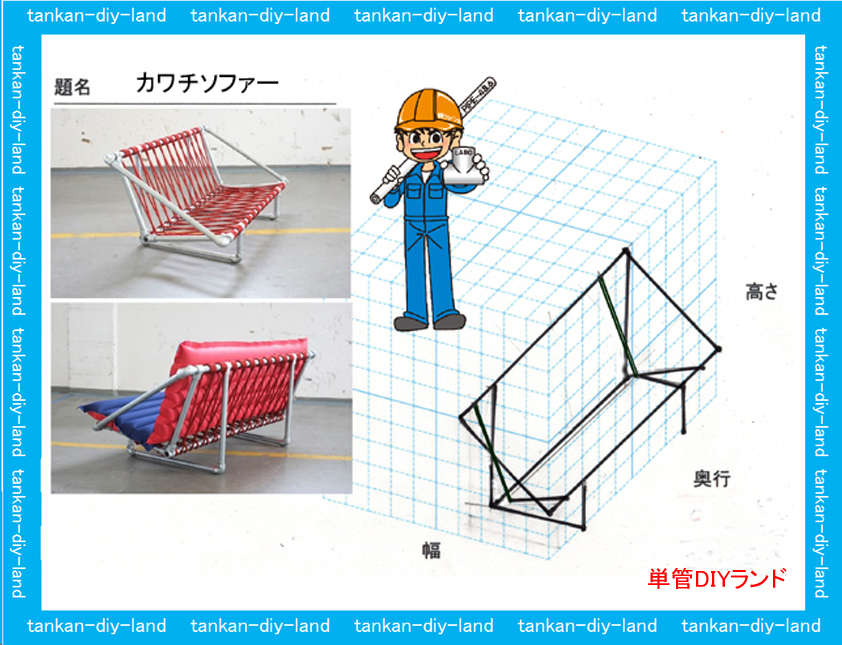

396)カウチ ソファー

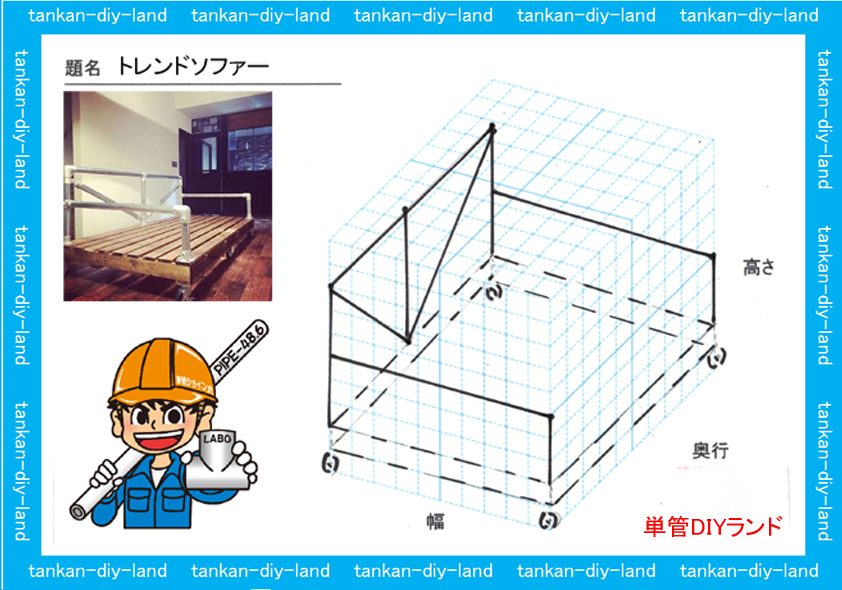

395) トレンド ソファー

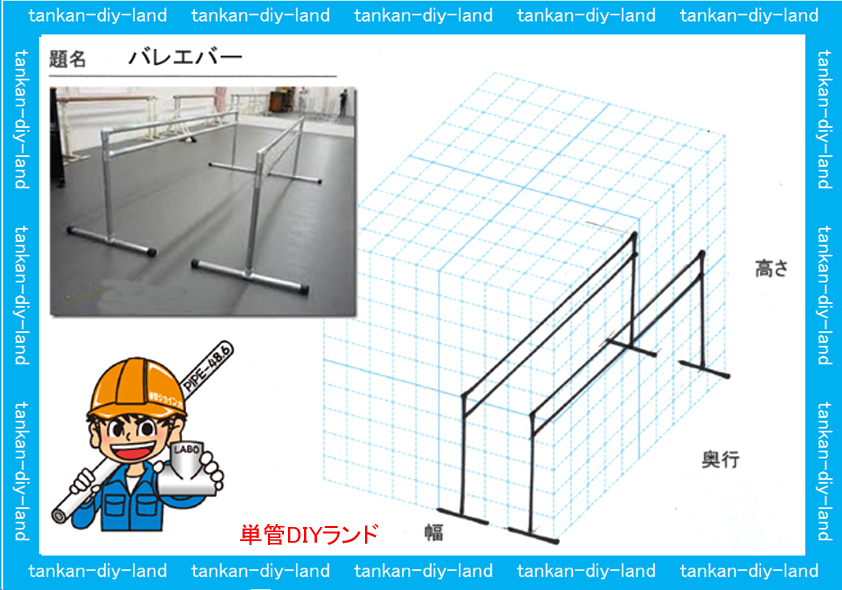

394) バレエバー

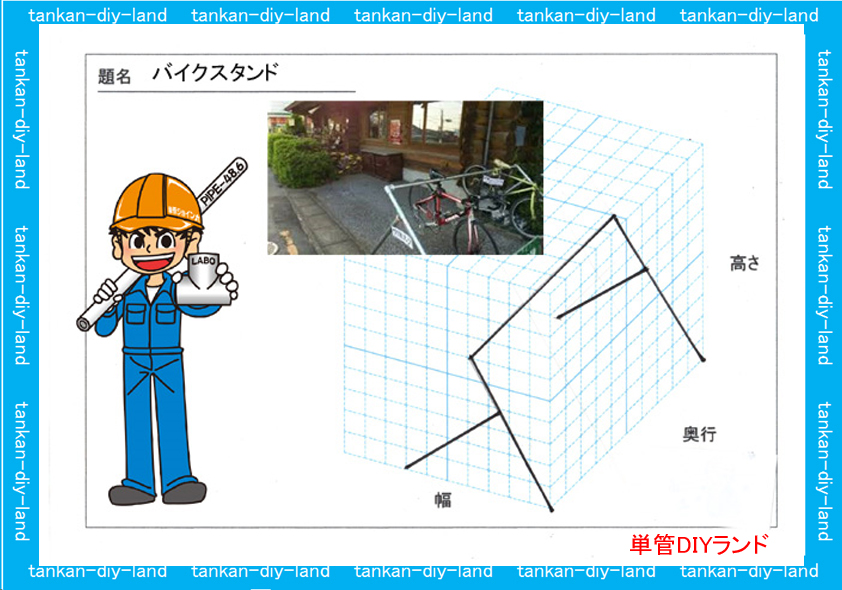

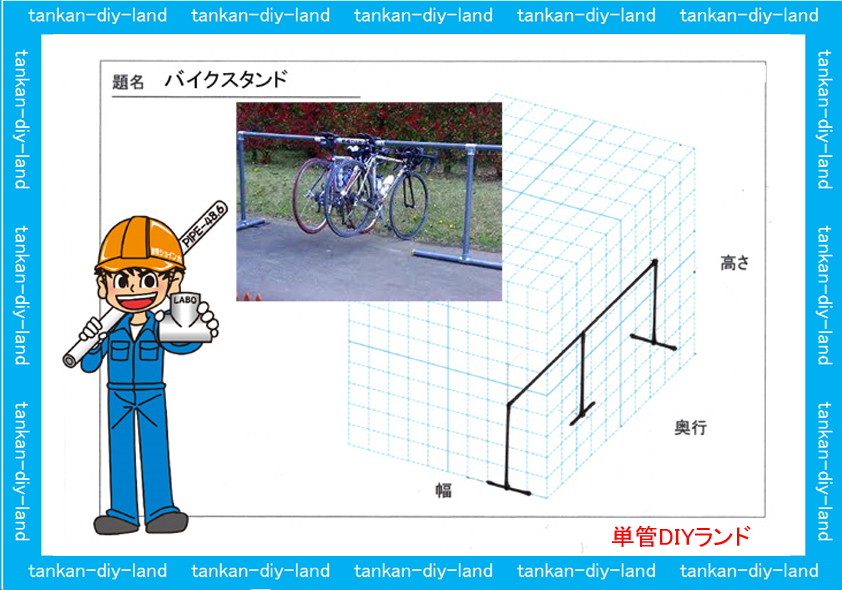

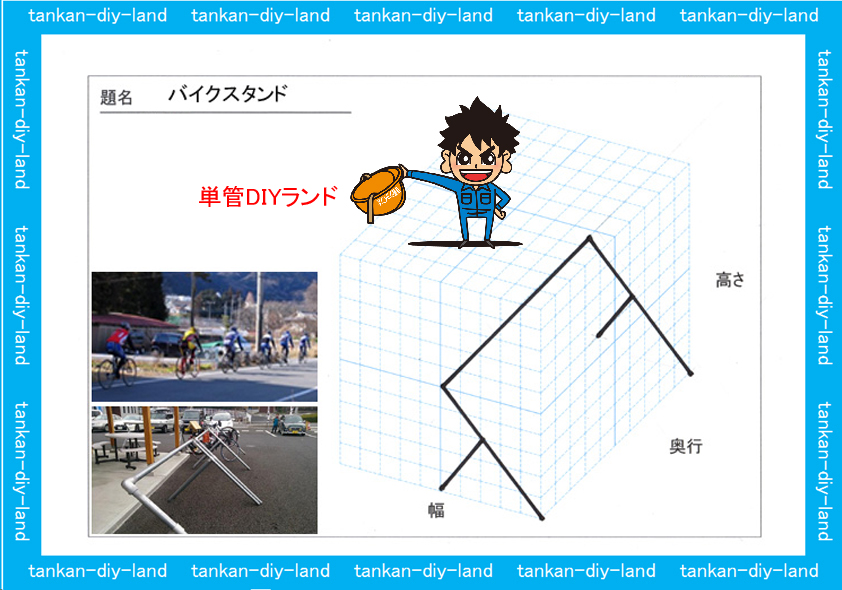

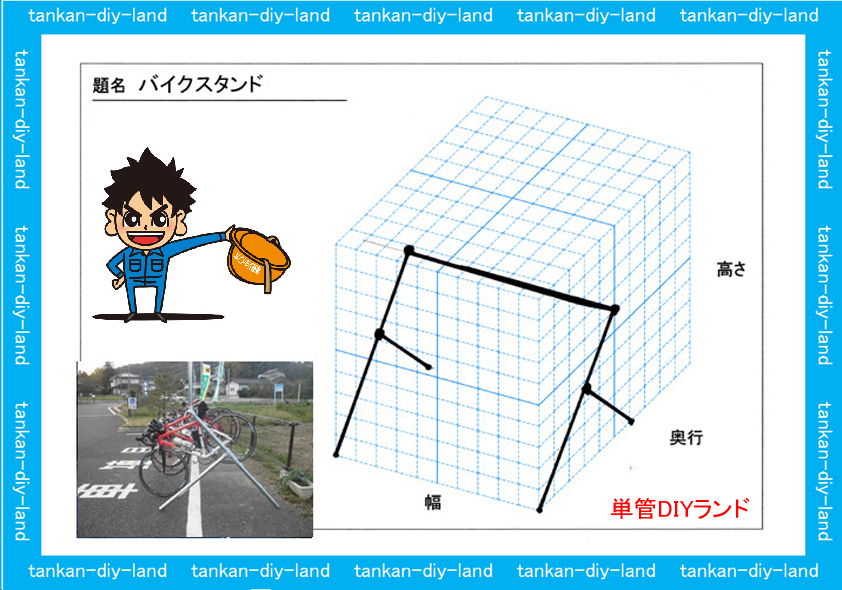

393)バイクスタンド

392)バイクスタンド

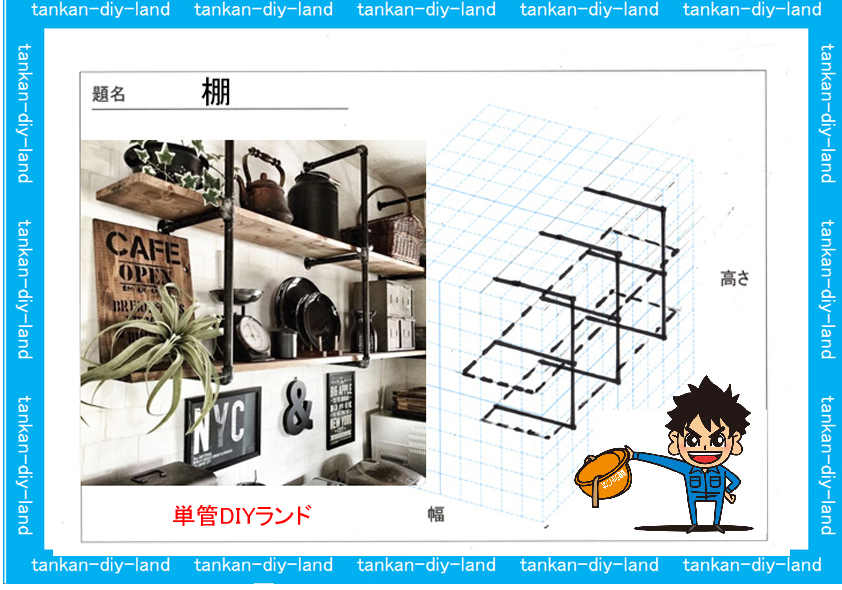

391) 棚

390)  ぶどう棚 キウイ棚 の単管パイプ骨組

389) 移動販売ワゴン( ディスプレイ)

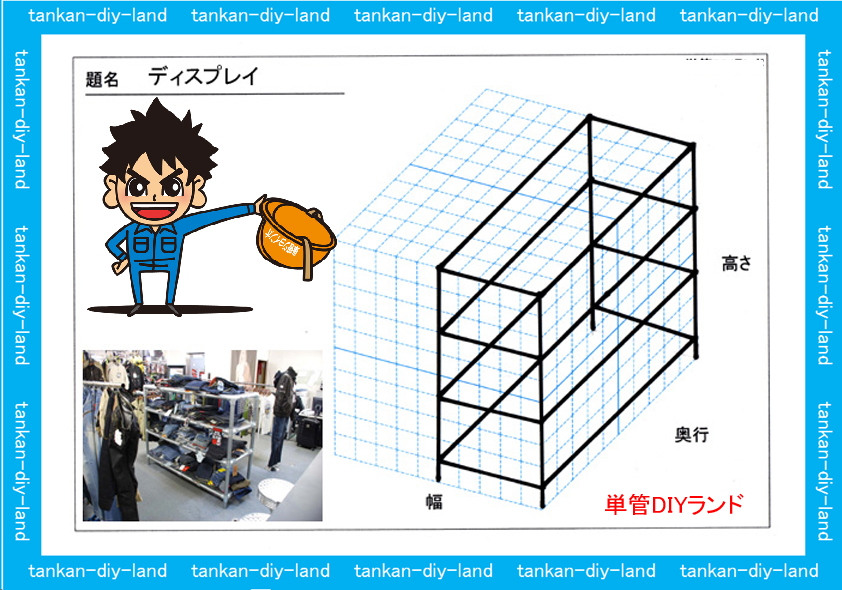

388) 販売 ディスプレイ

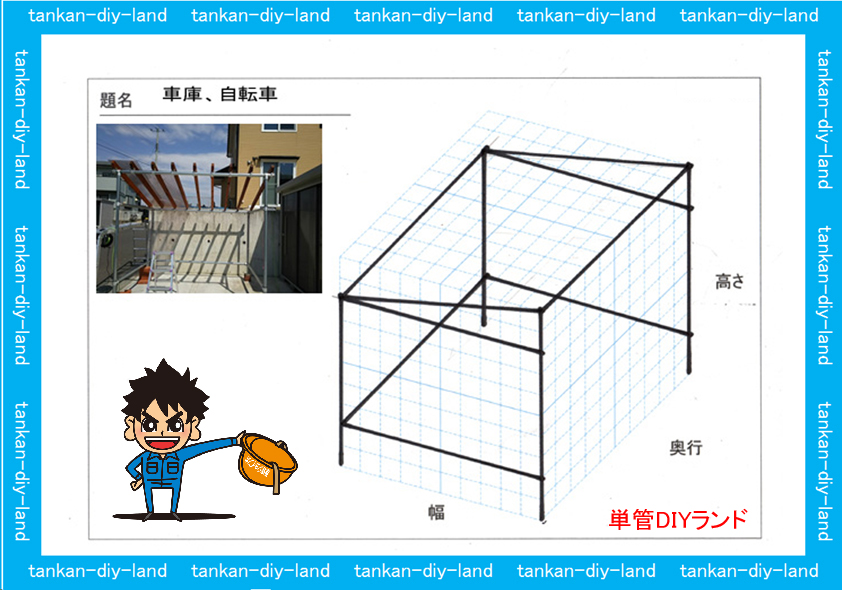

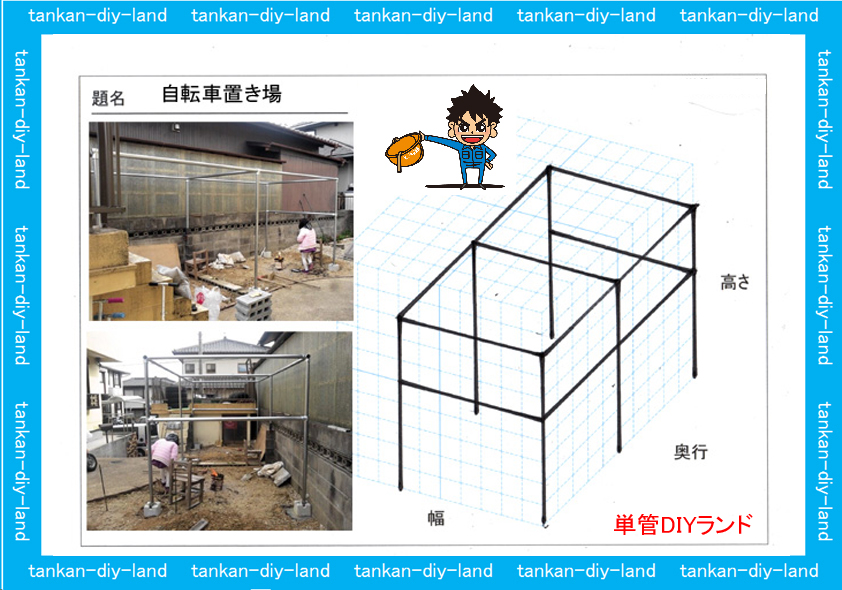

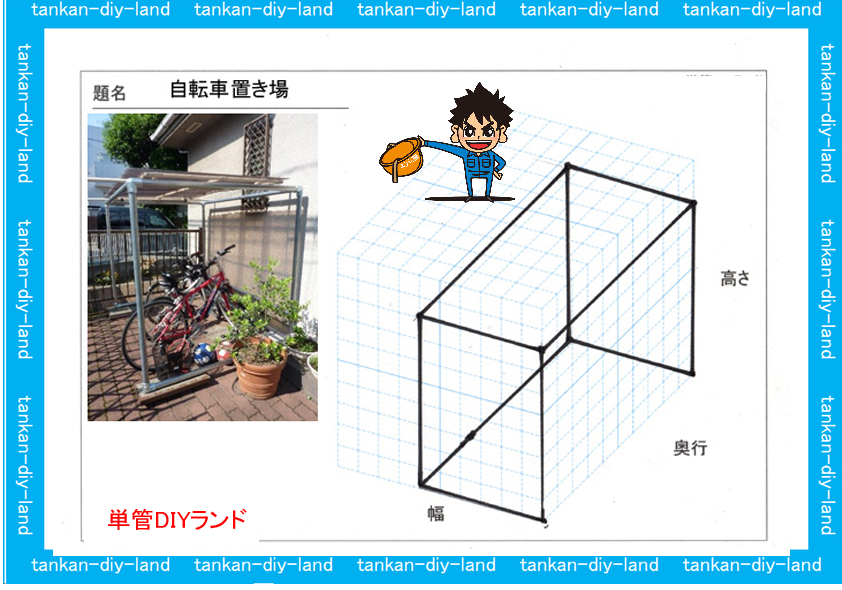

387) 自転車置き場 車庫

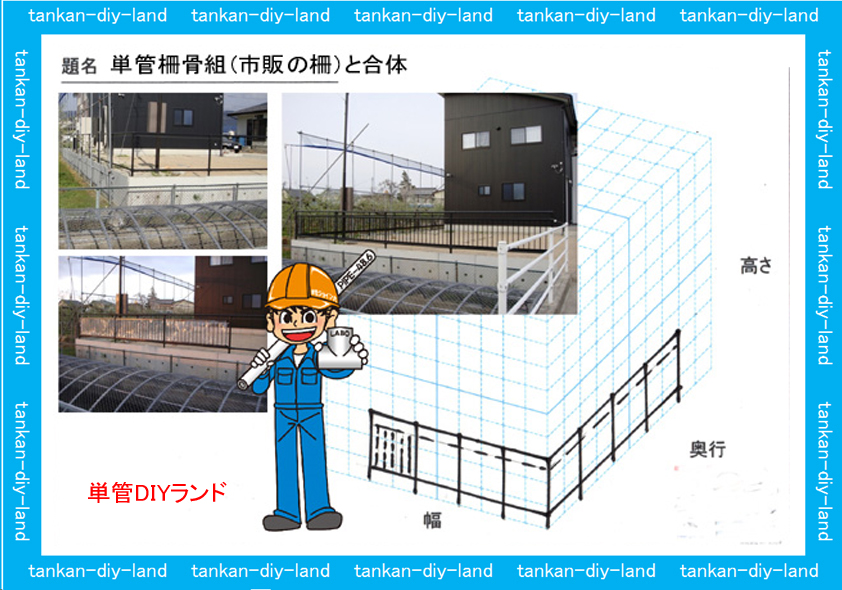

386) 安全柵 市販のアルミ柵と合体

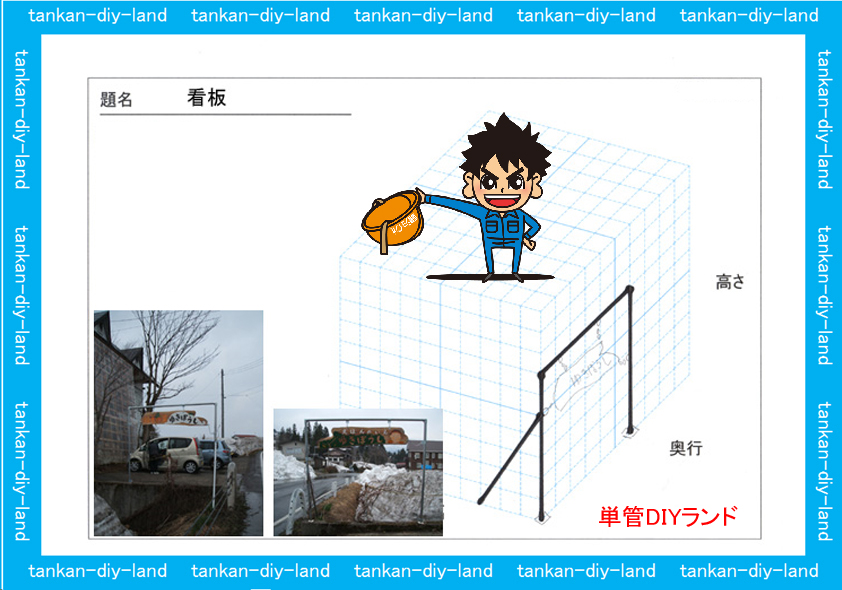

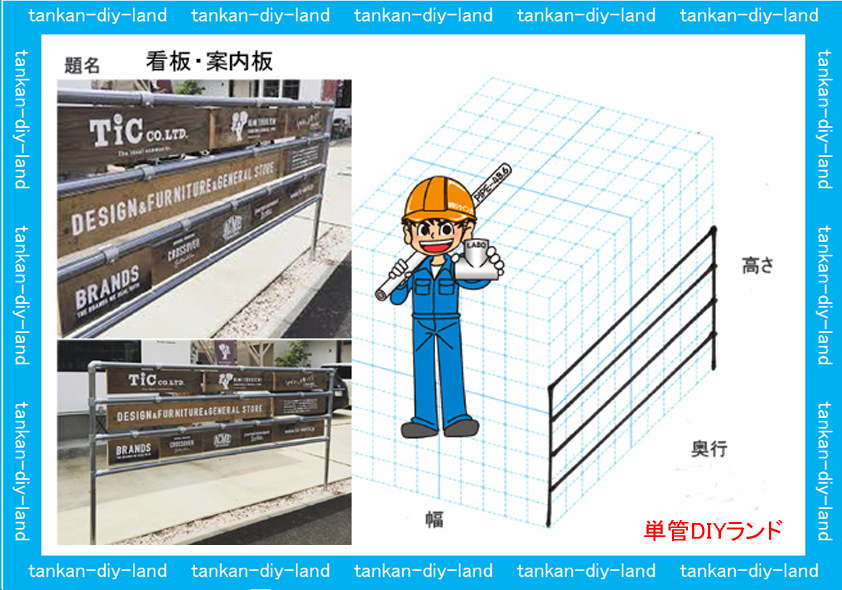

385)  看板 案内版

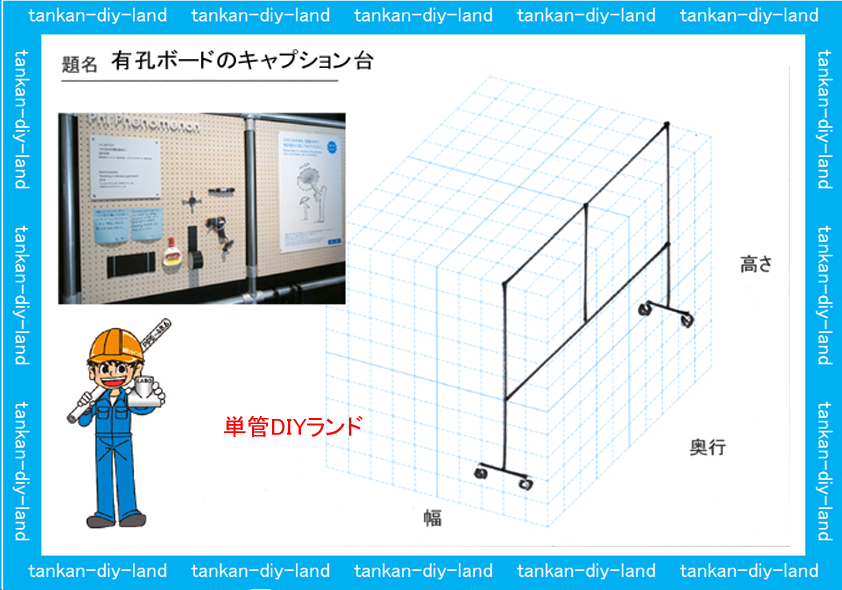

384) 有孔ボードの キャプション台

383) ハウスインナー

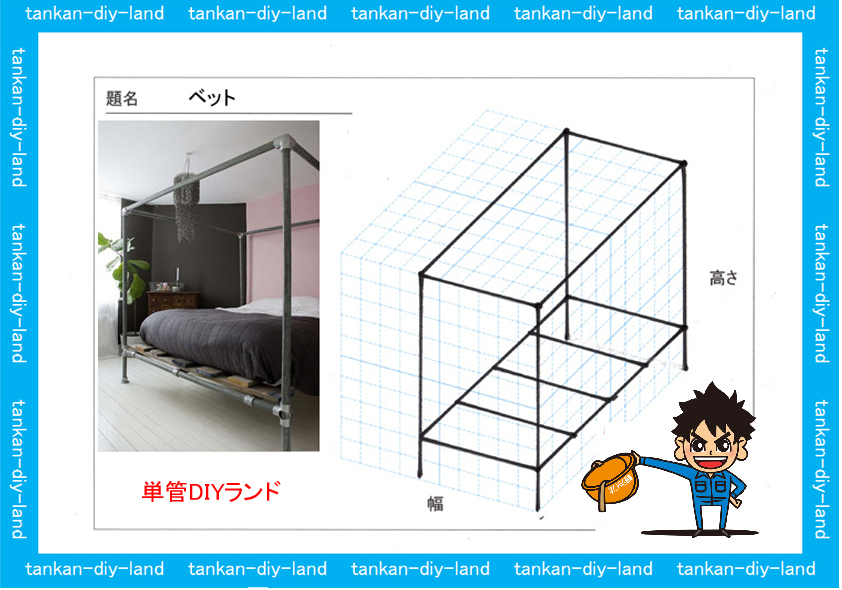

382)  ベッド

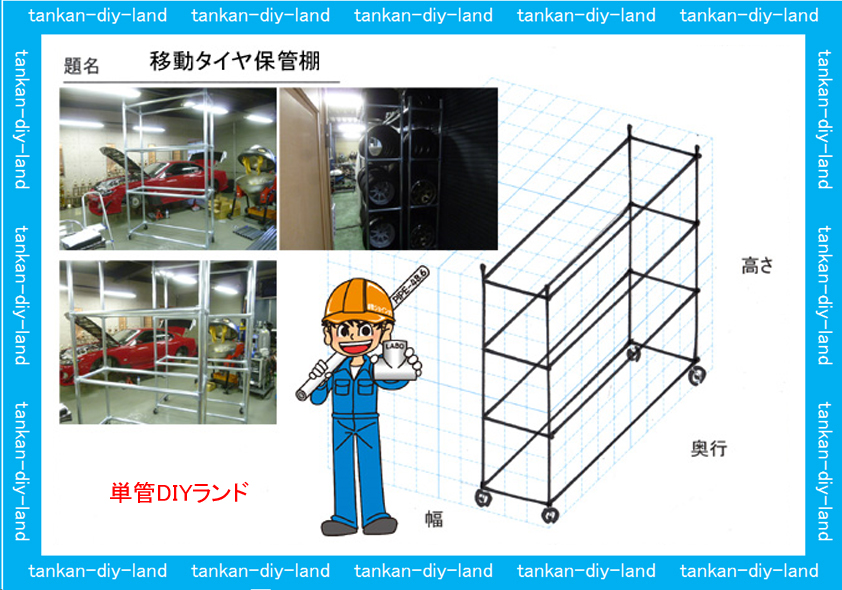

381) 移動 タイヤ保管棚

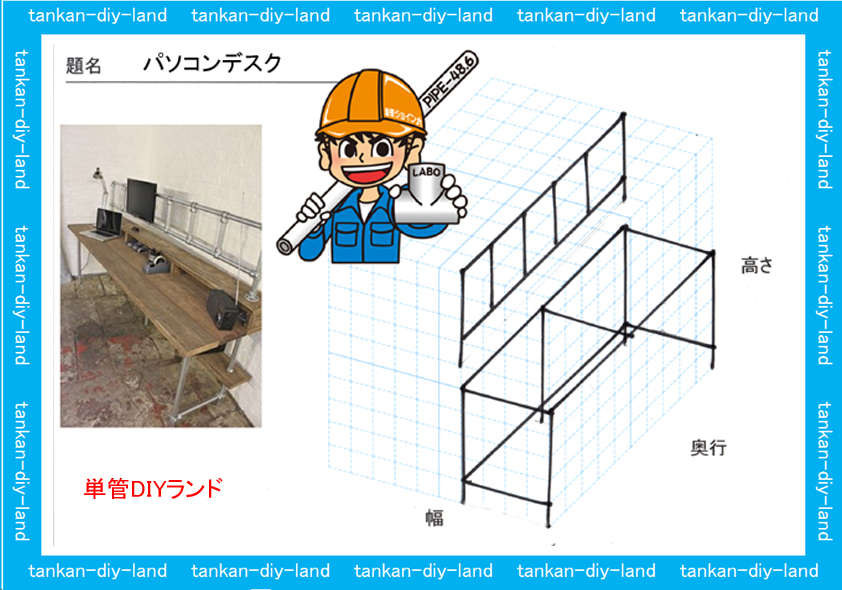

380) 部屋に合わせた パソコンデスク

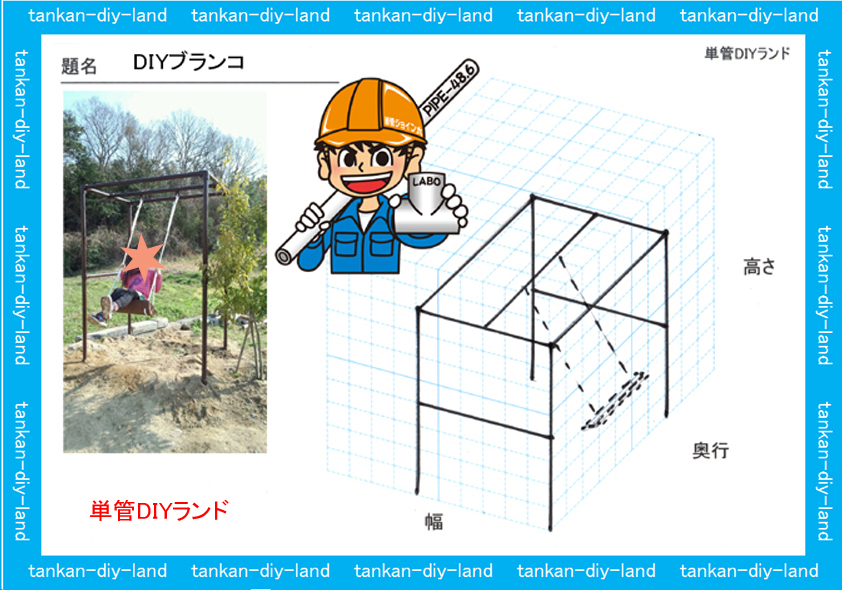

379)ブランコ

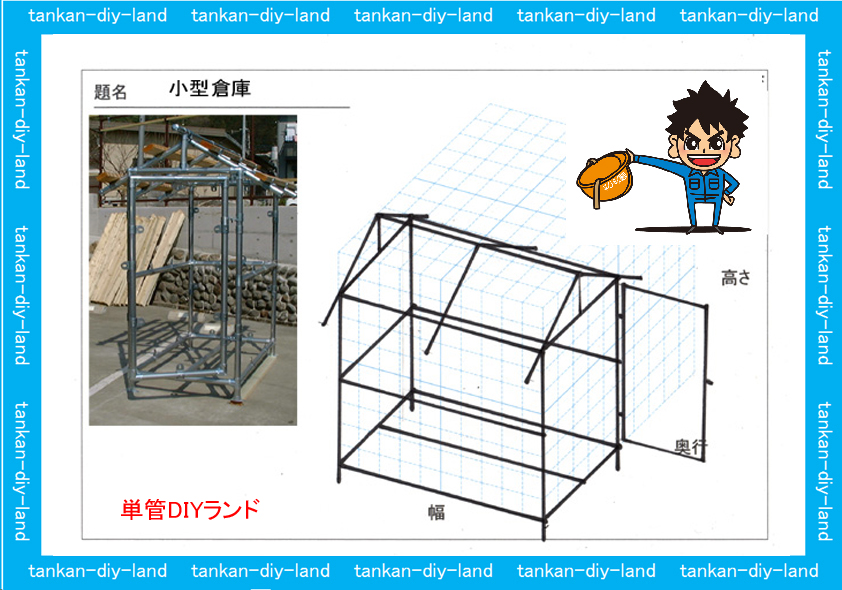

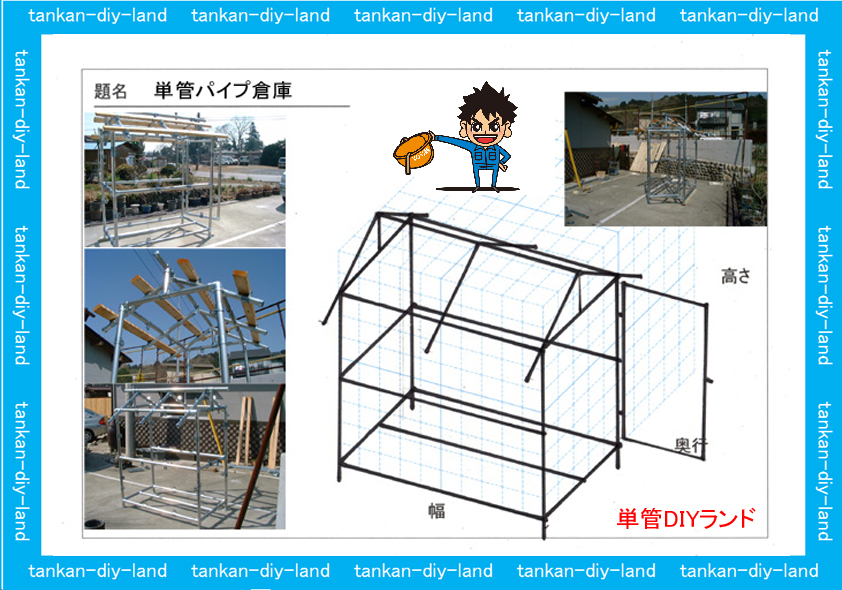

378) 小型 倉庫

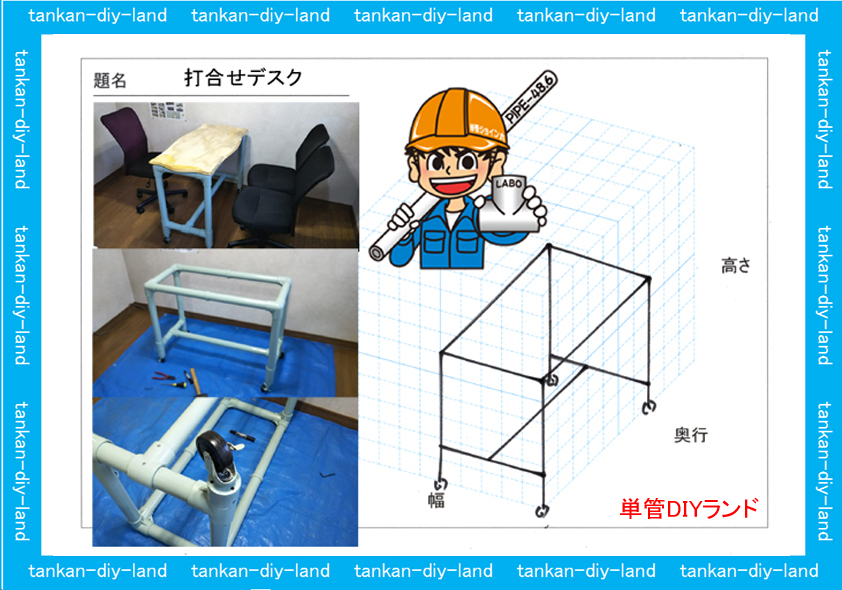

377) 打合せ デスク

376) 机

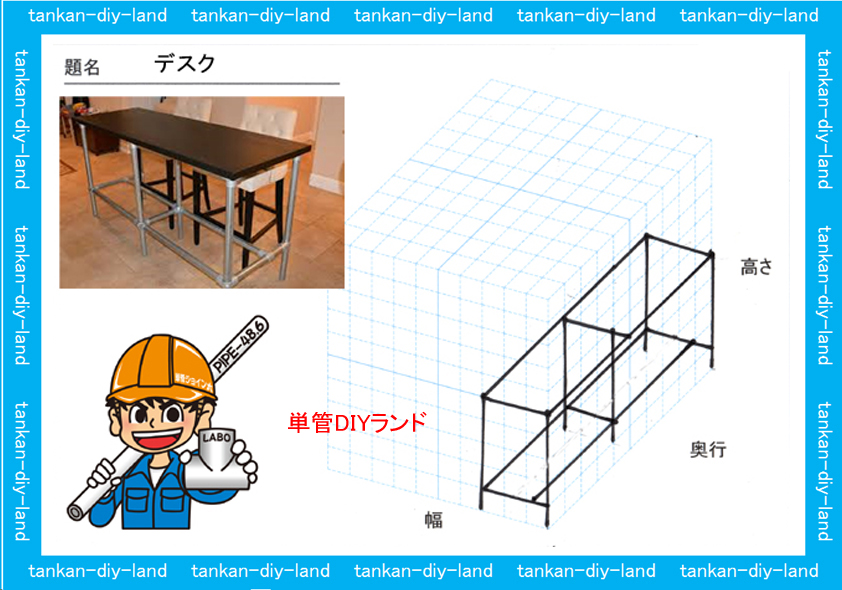

375) デスク

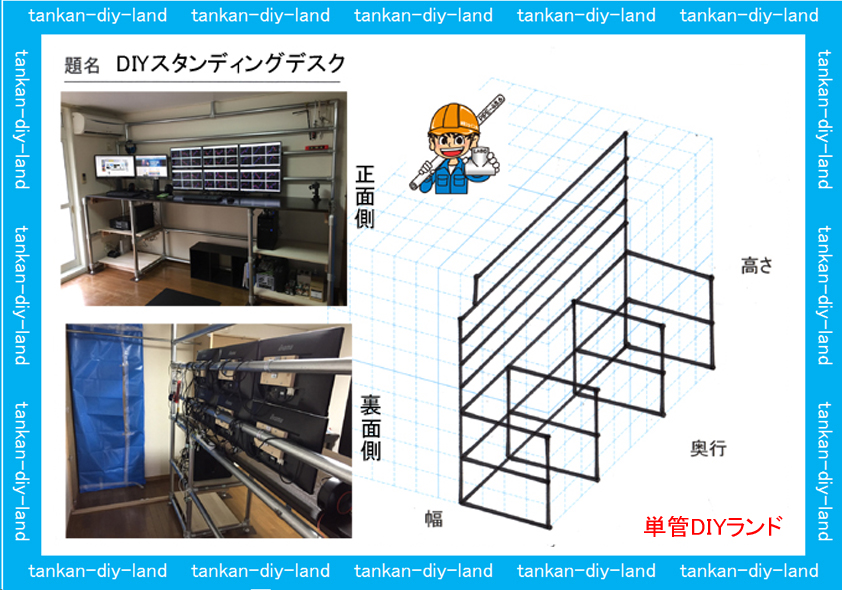

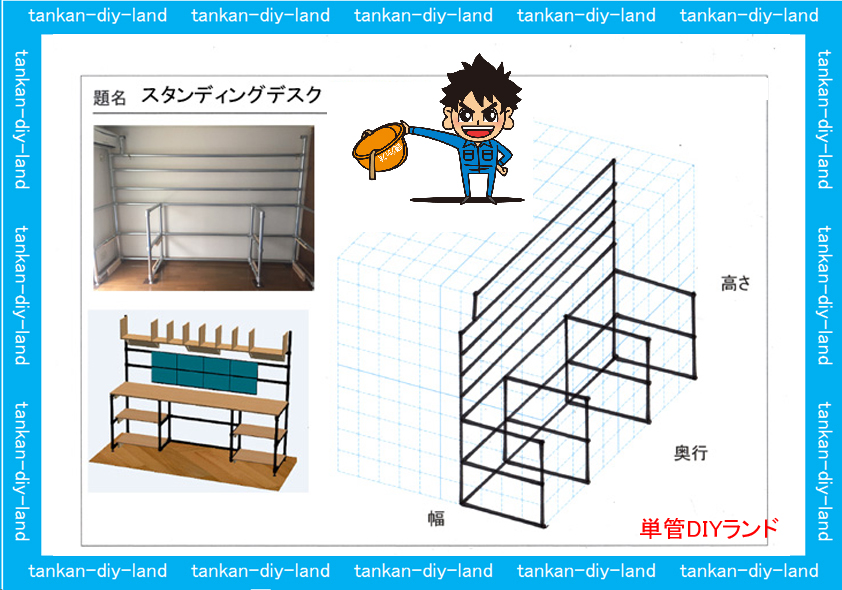

374)  DIY スタンディングデスク

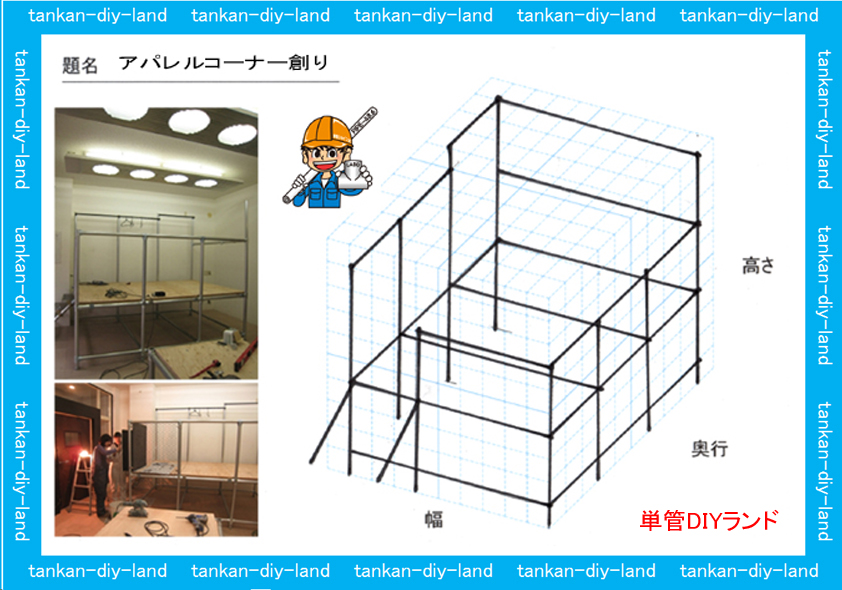

373)  アパレルコーナー創り

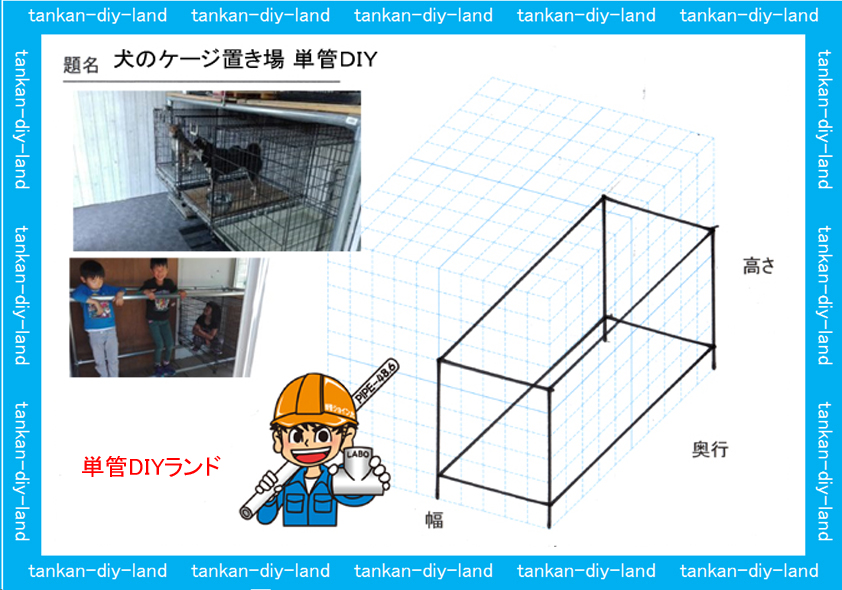

372)  犬のケージ置き場

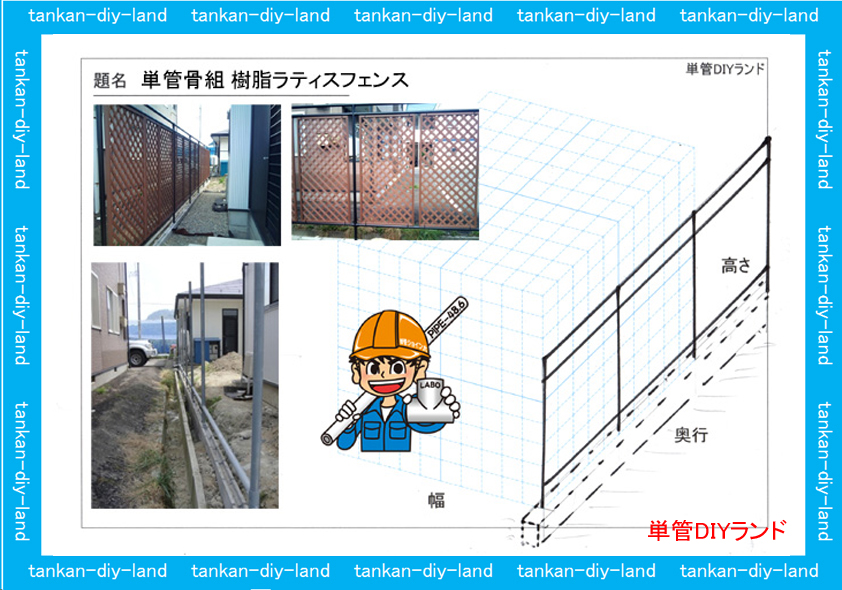

371)  単管パイプ骨組の樹脂ラティスフェンス

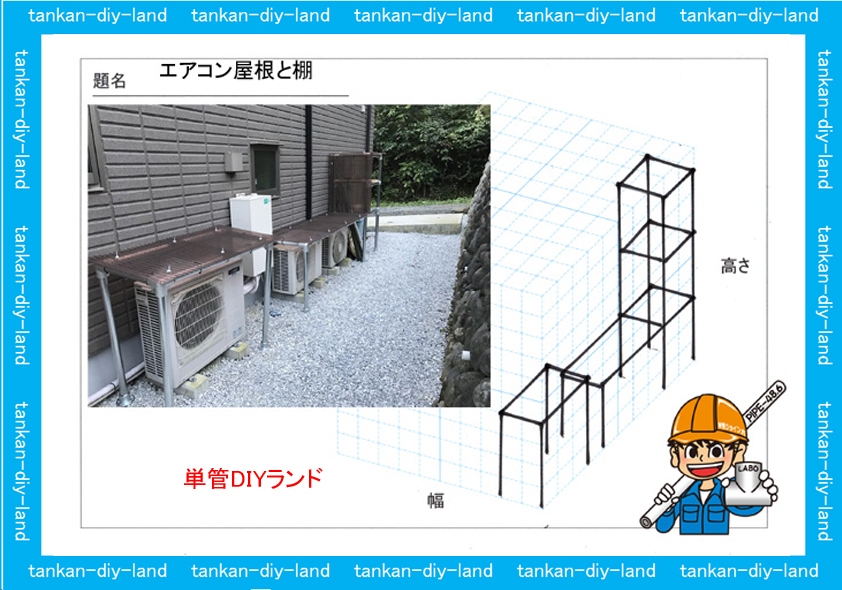

370)  エアコンと棚

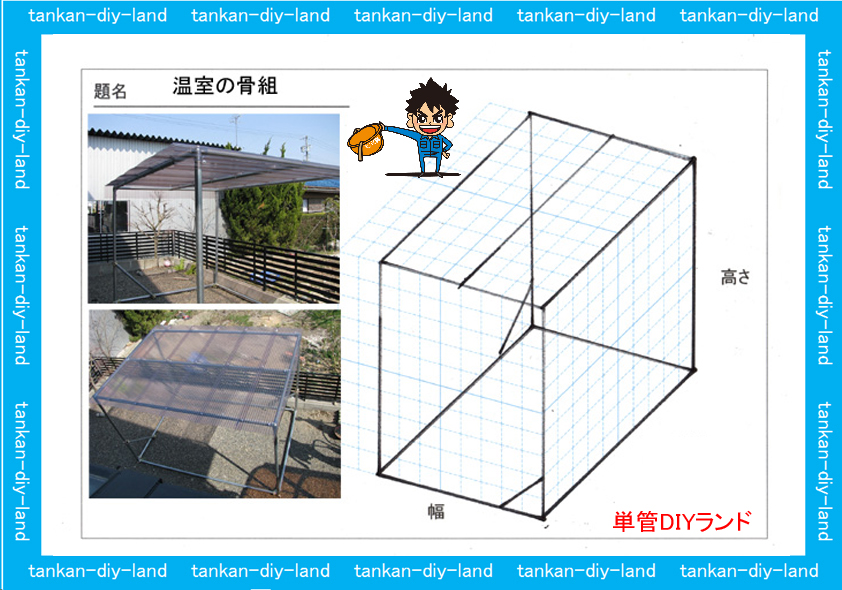

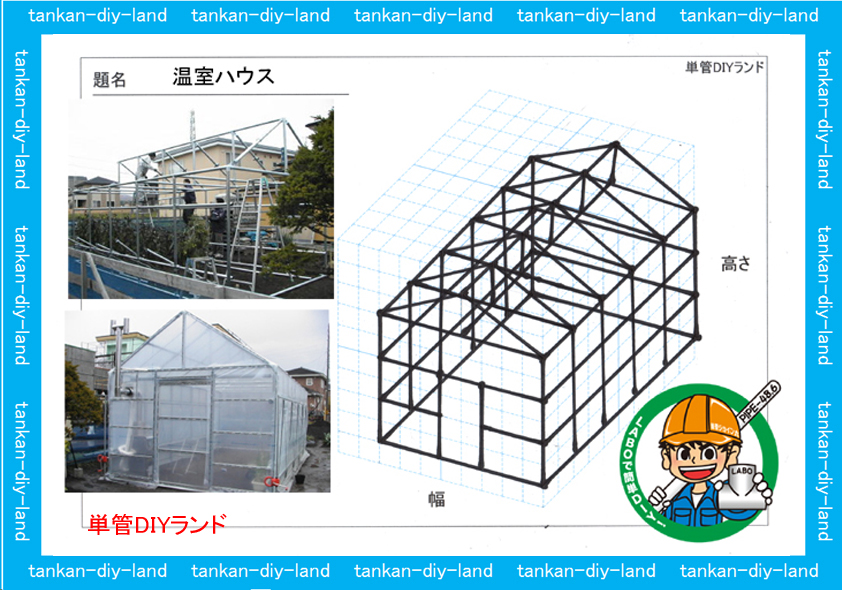

369)  温室ハウス ビニールハウス

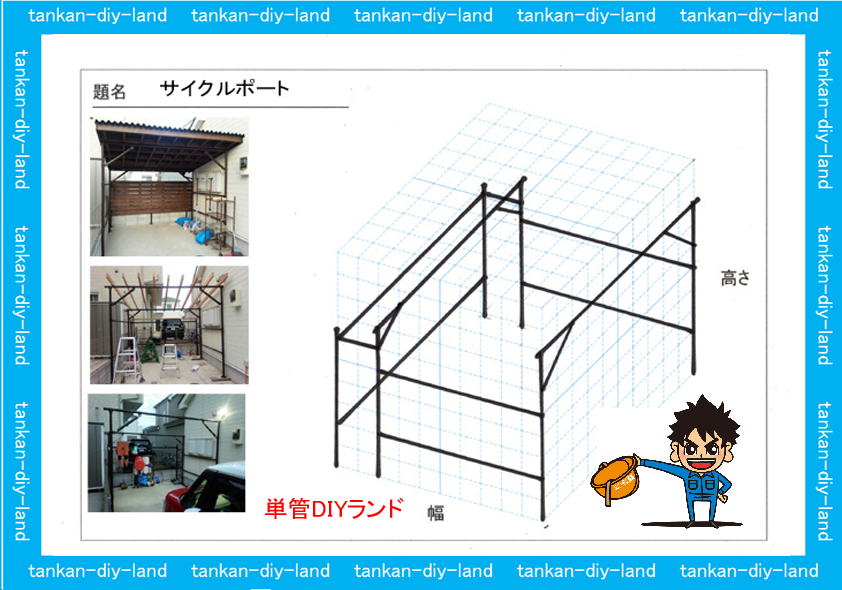

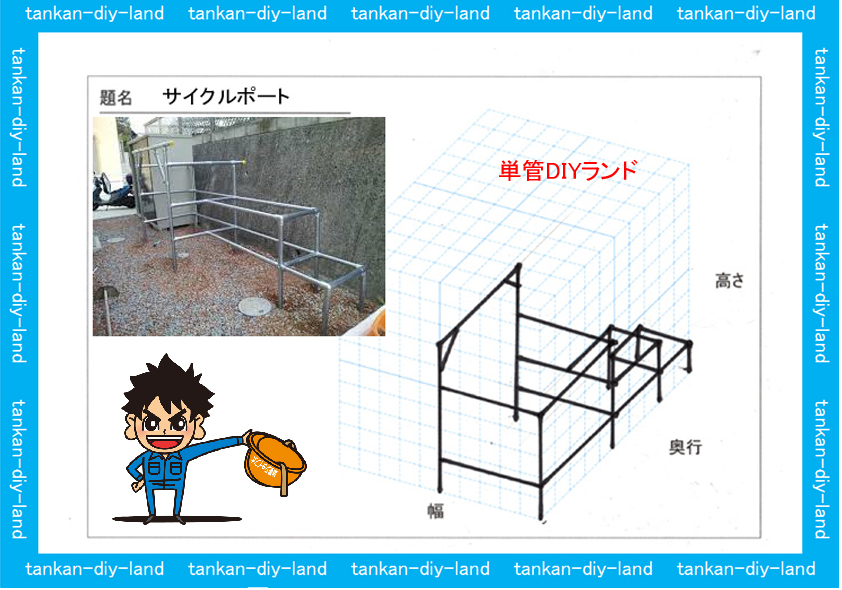

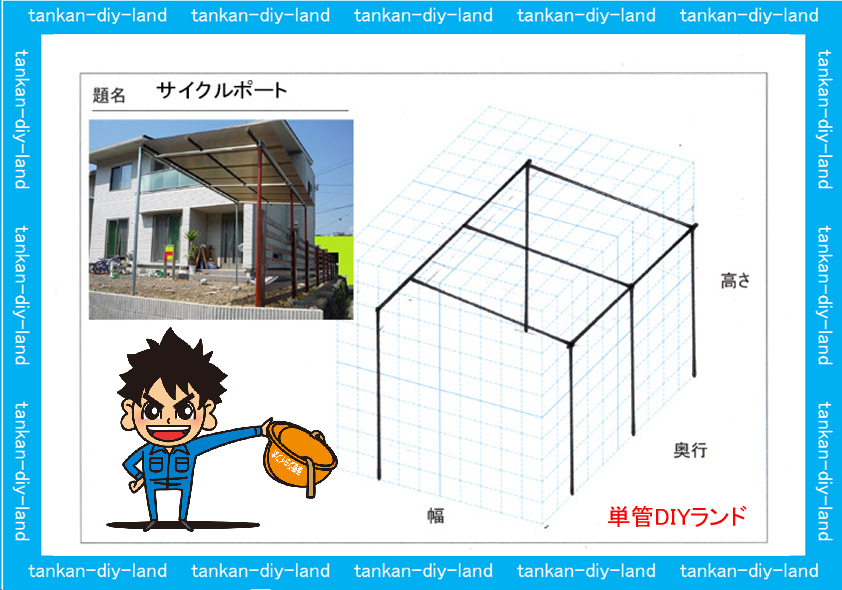

368) サイクルポート

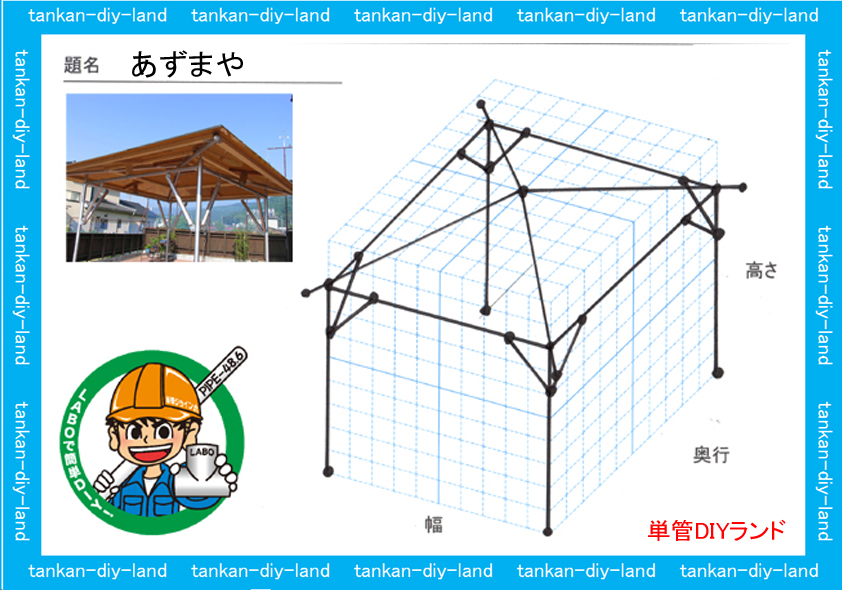

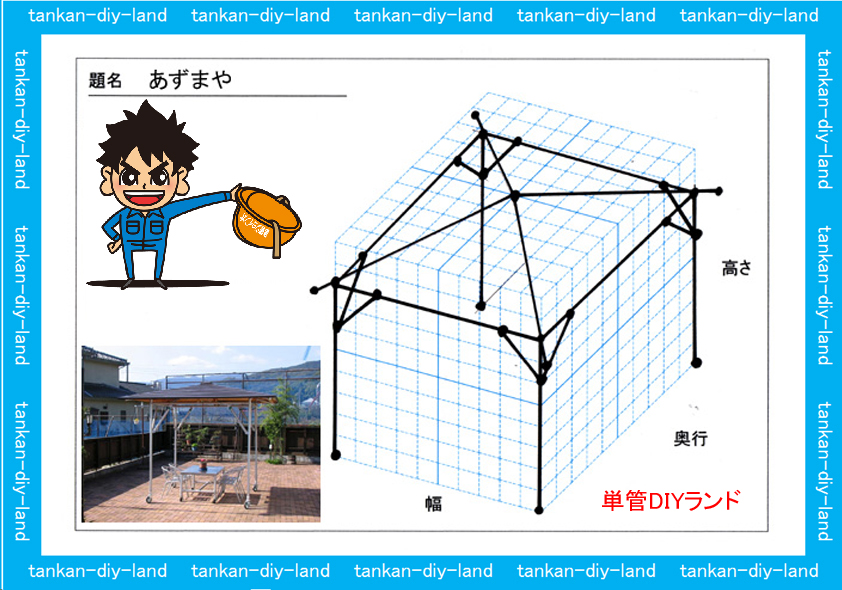

367) あずまや

366) 安全柵

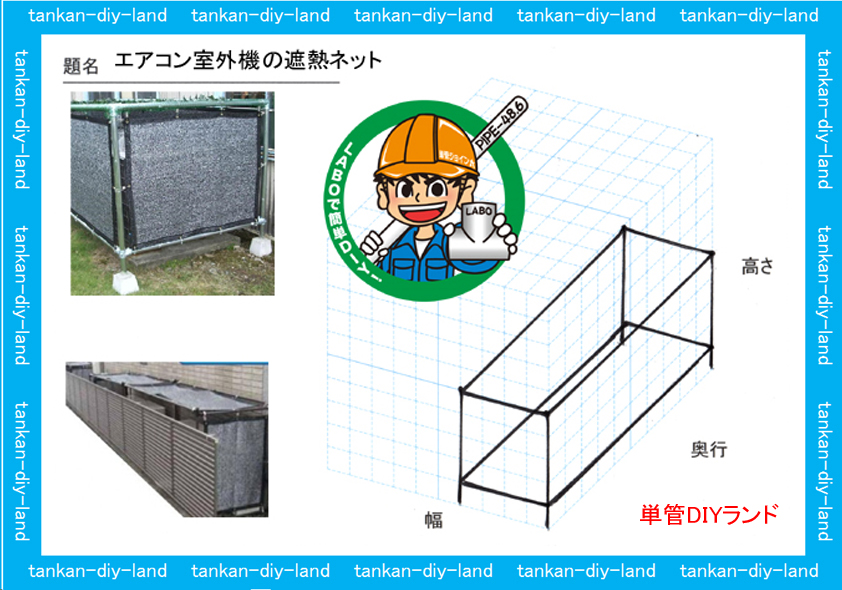

365) エアコン遮熱ネット(夏場の電気代が約20%安くなるそうです)

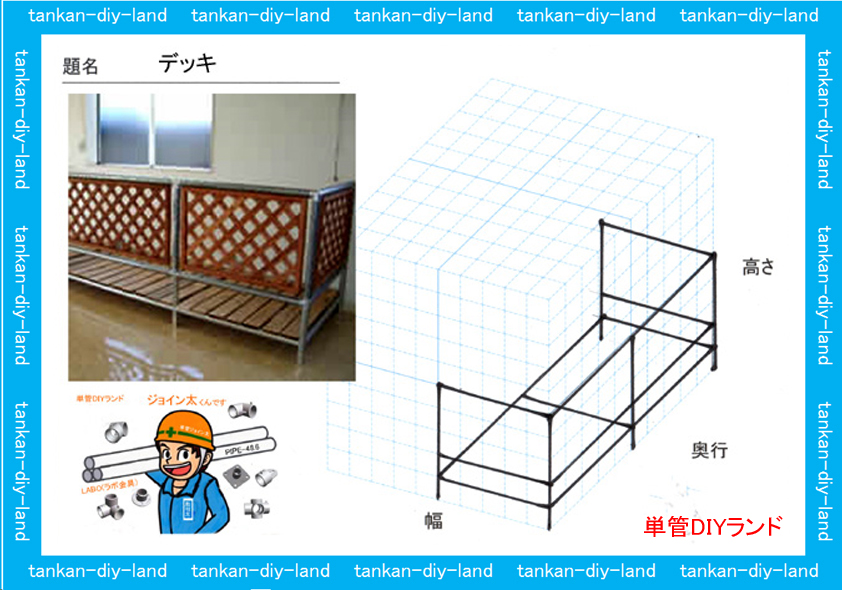

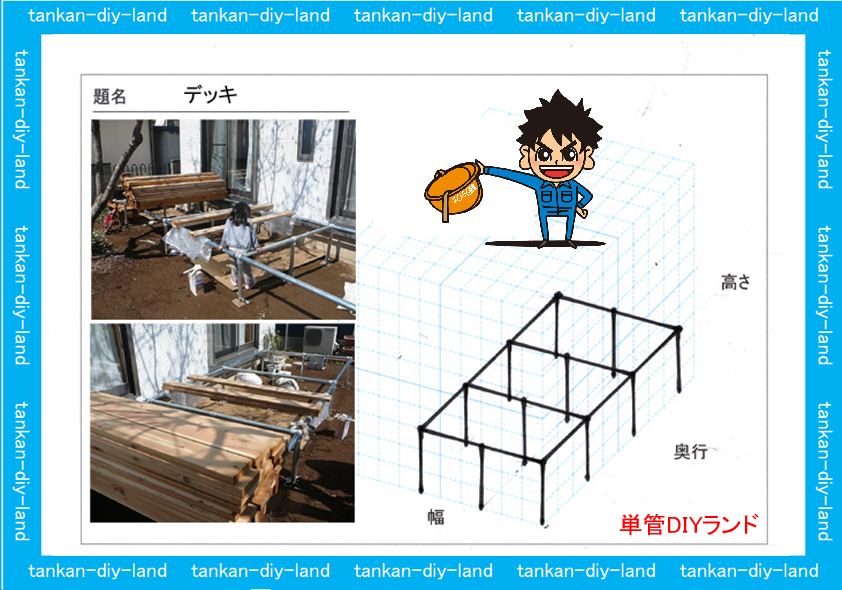

364)  デッキ

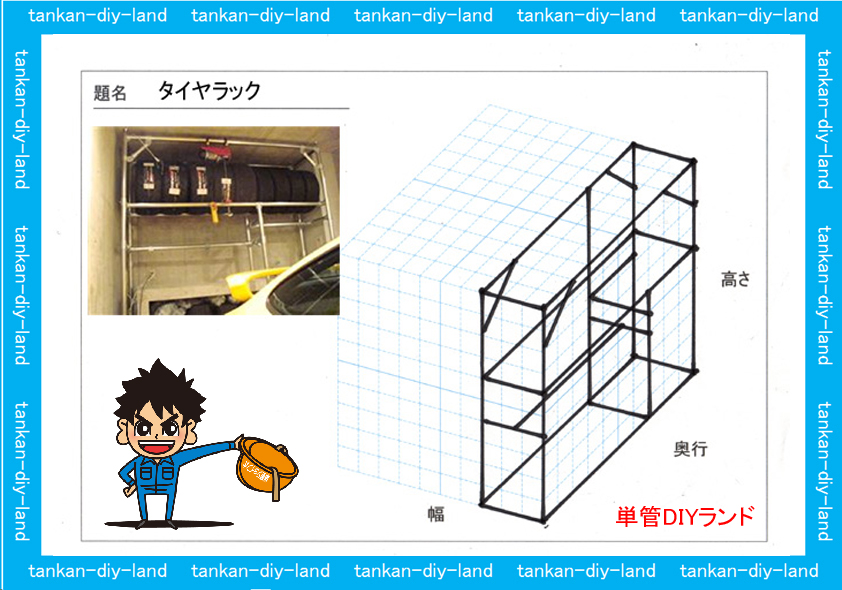

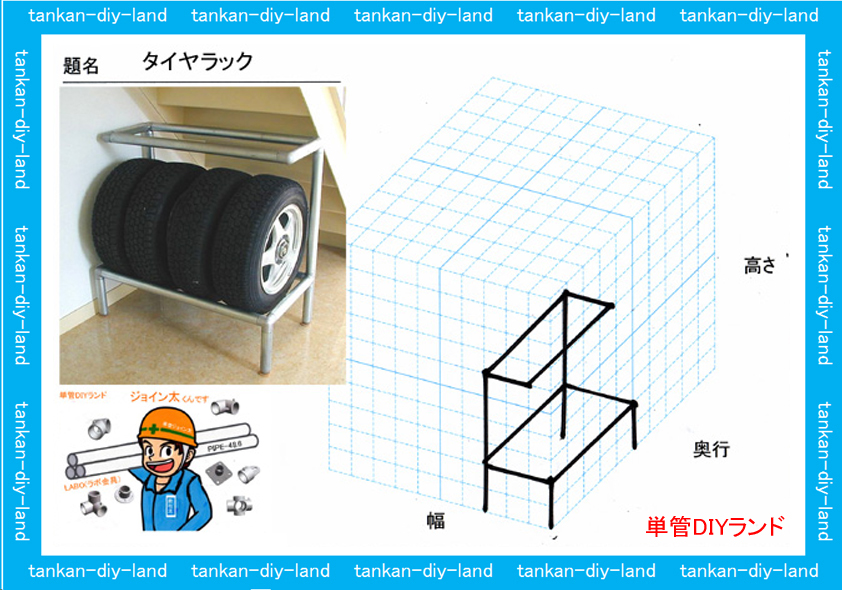

363) タイヤラック

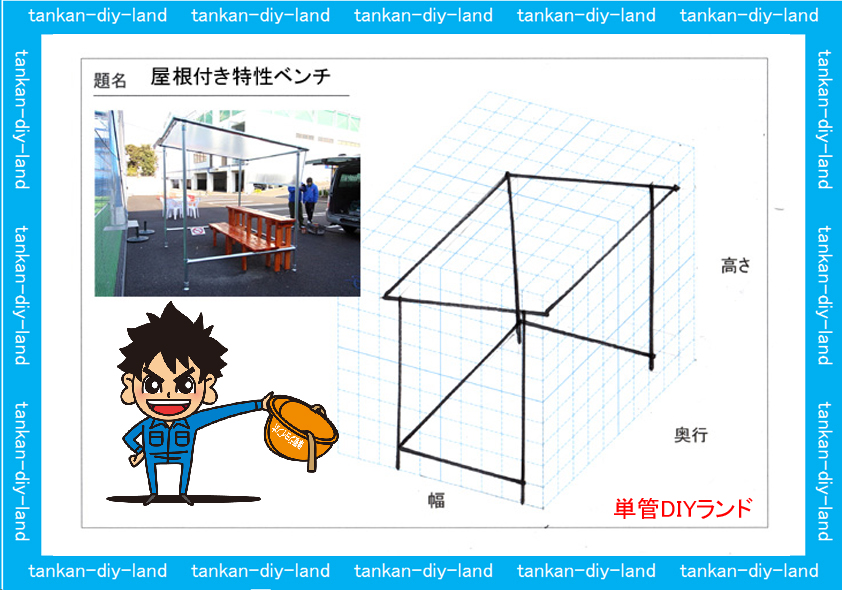

362) 屋根付き特性ベンチ

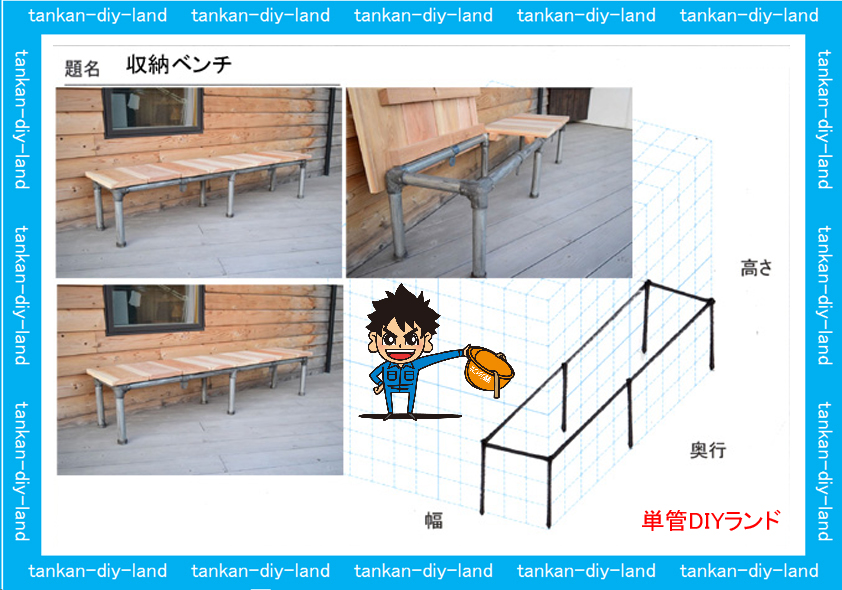

361) 収納ベンチ

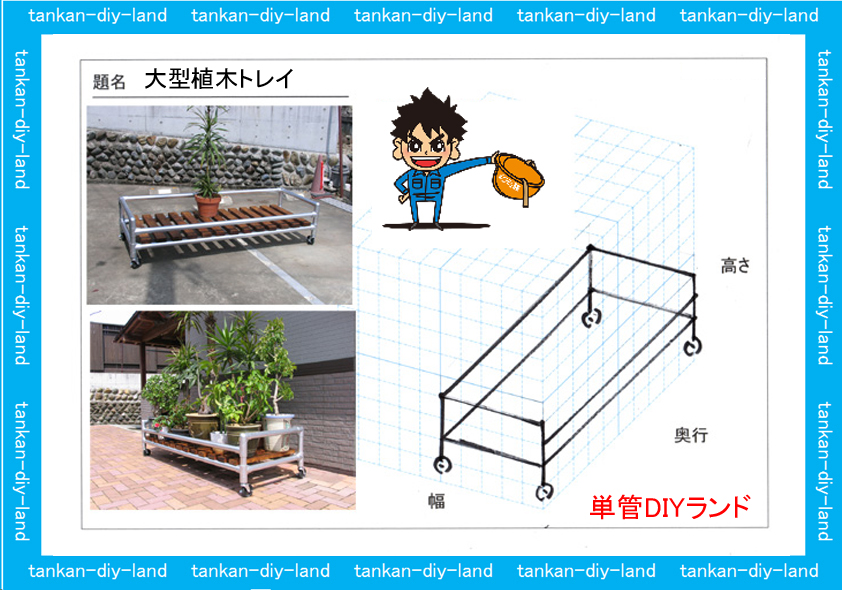

360) 大型植木トレイ

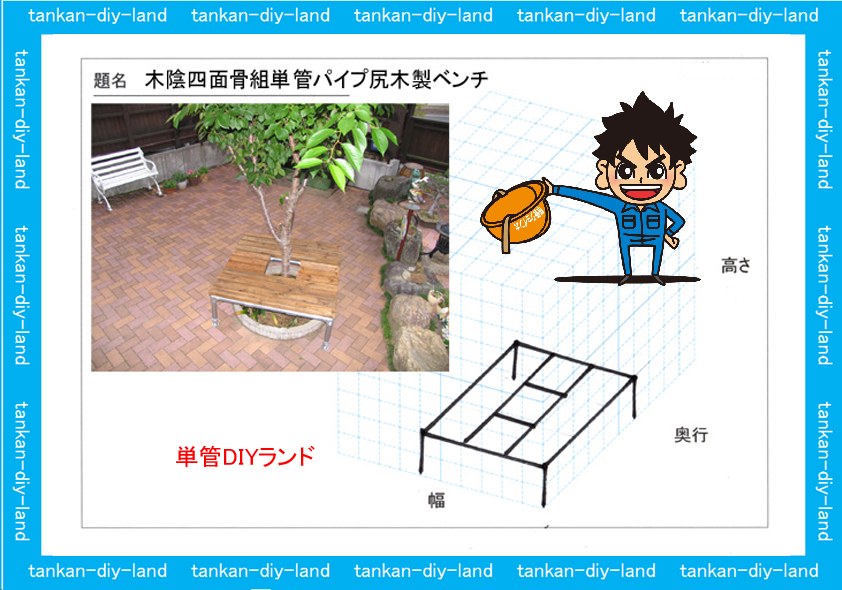

359) 木陰四面ベンチ

358) バッティングゲージ

357) 自作 ゴルフ練習場 ゴルフネット

356) 道路の安全柵

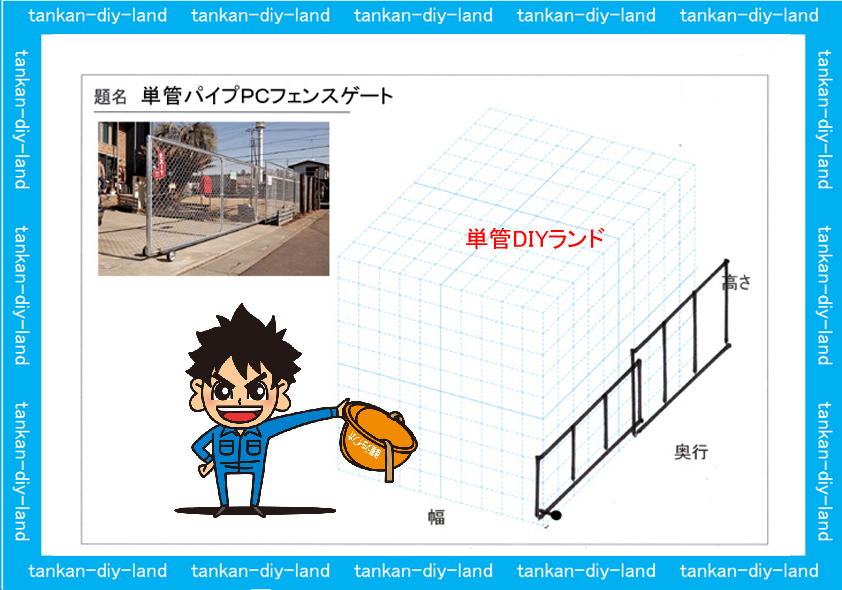

355) 単管パイプPCフェンスゲート

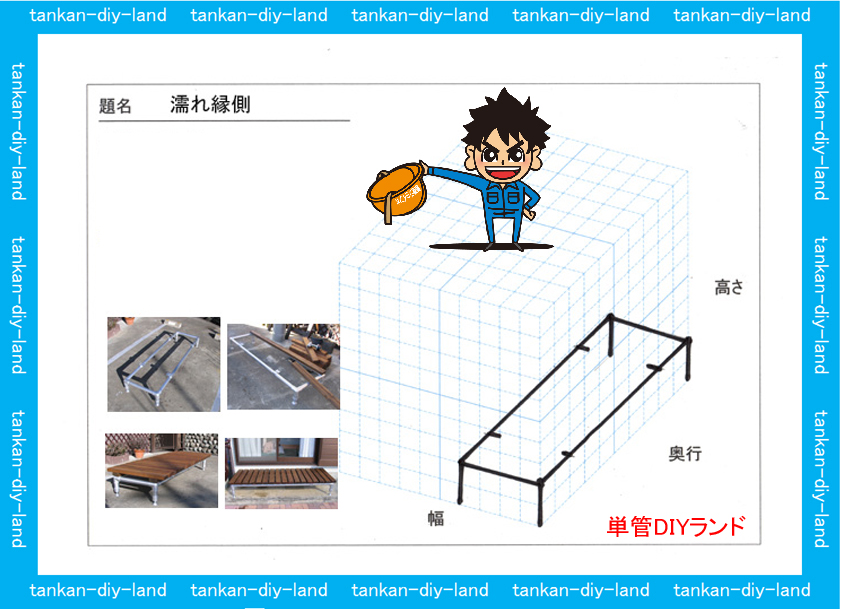

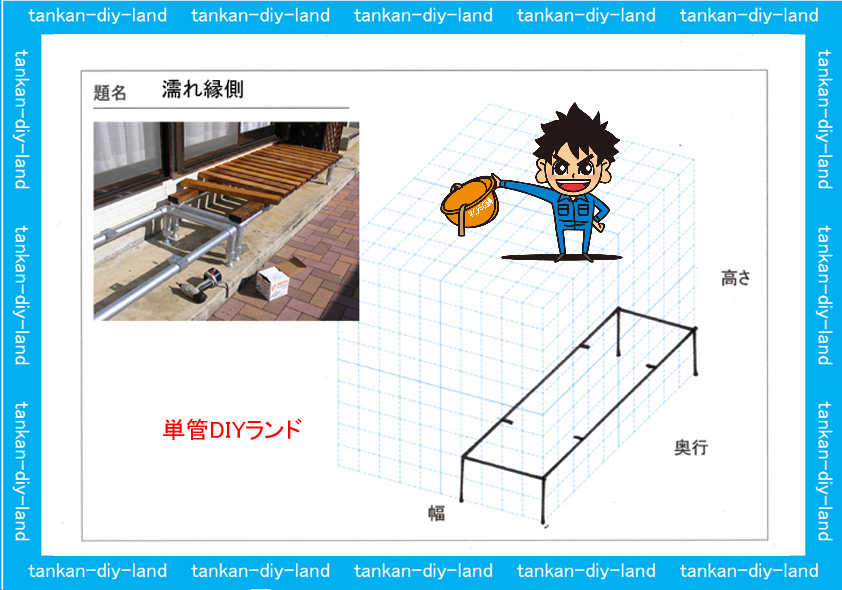

354) 濡れ縁側

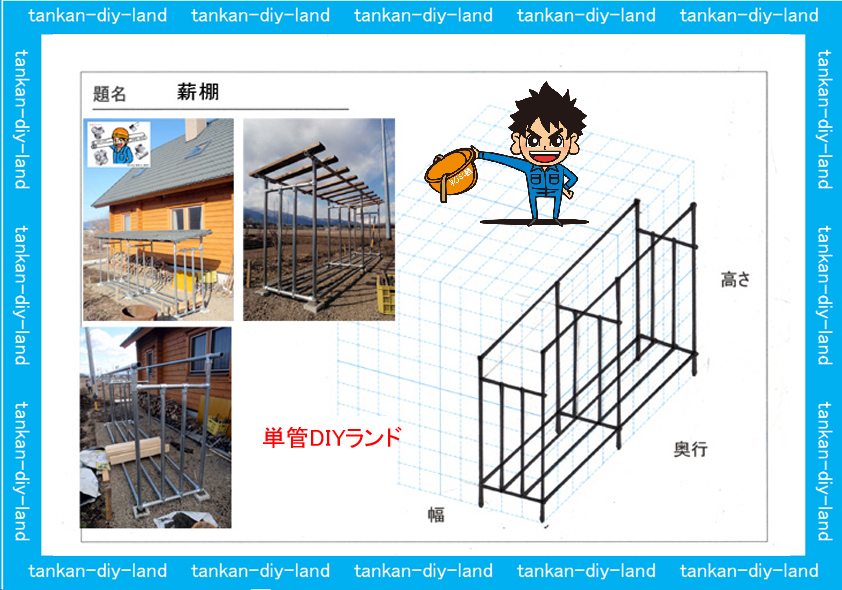

353)薪棚

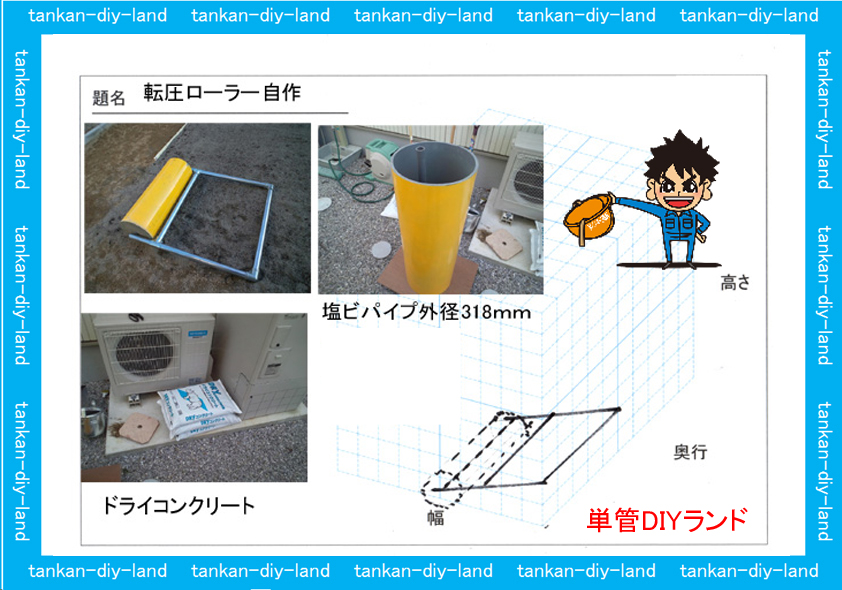

352)転圧ローラー 自作

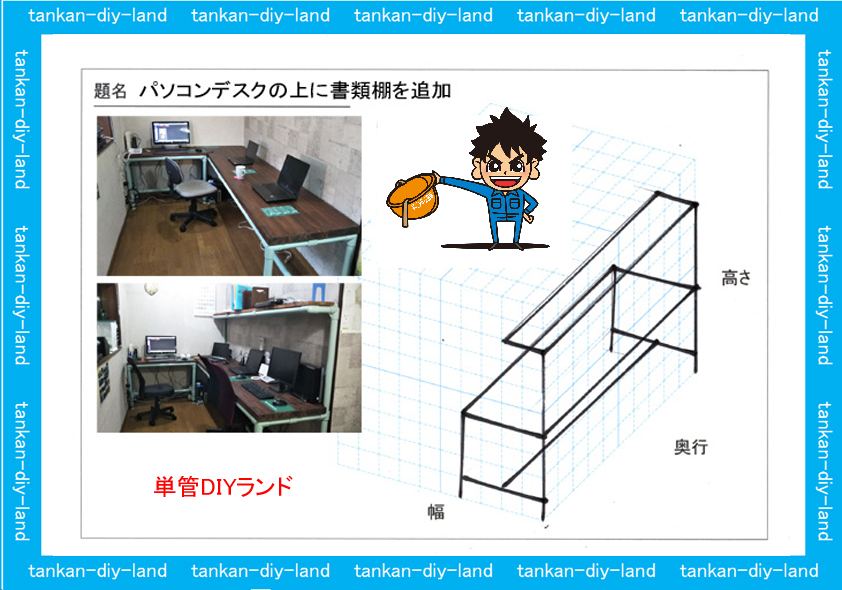

351)パソコンデスクの上に書類棚を追加

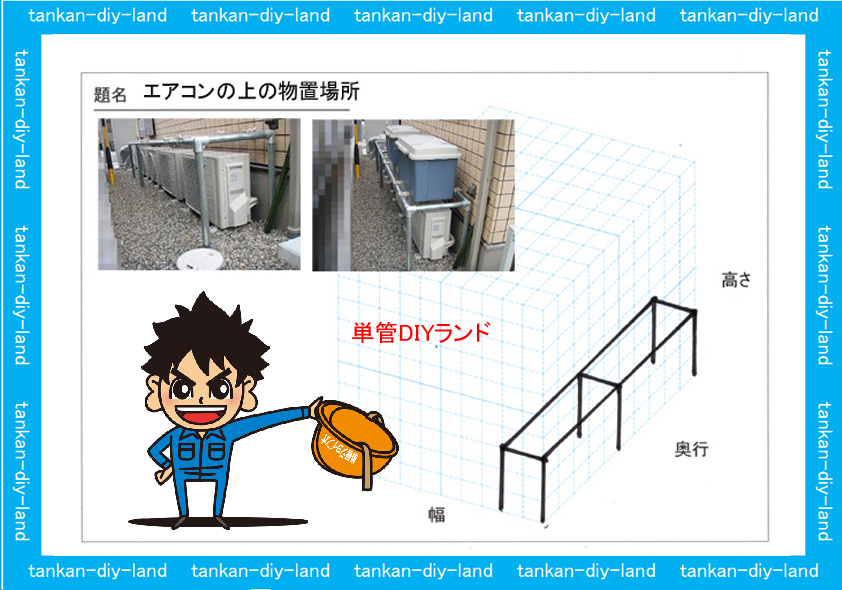

350)エアコンの上物置き場

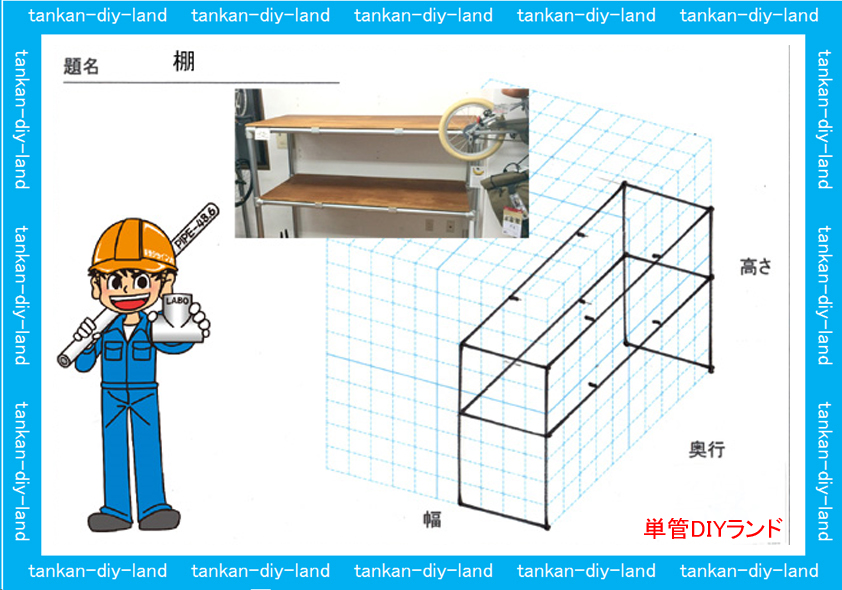

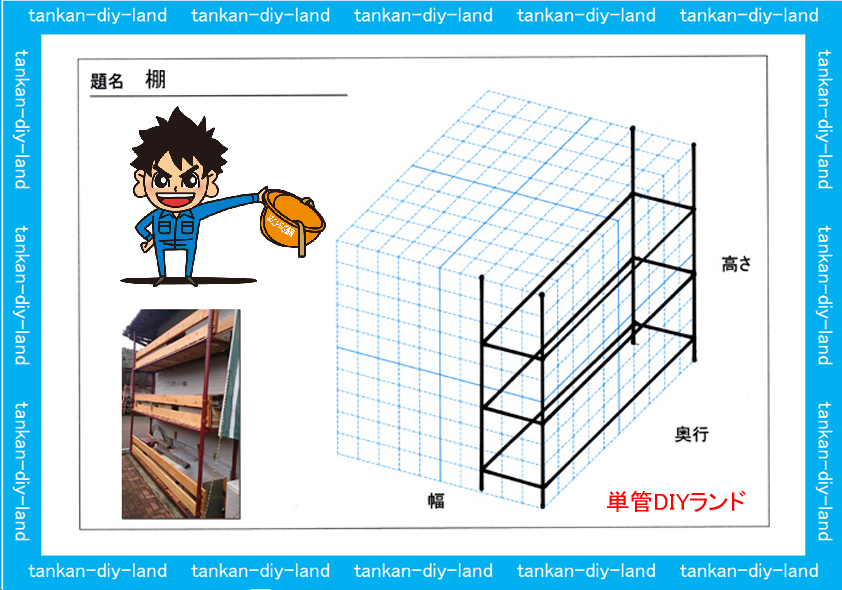

349)棚

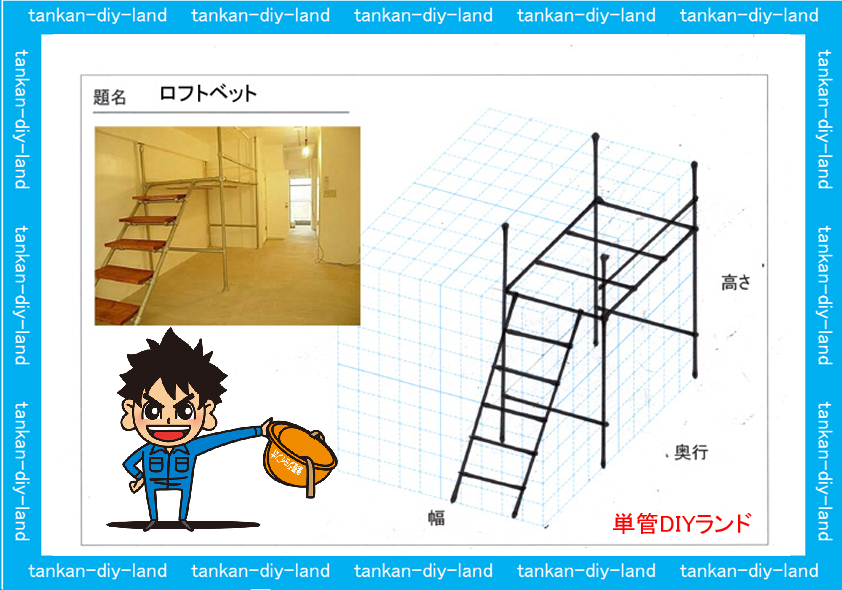

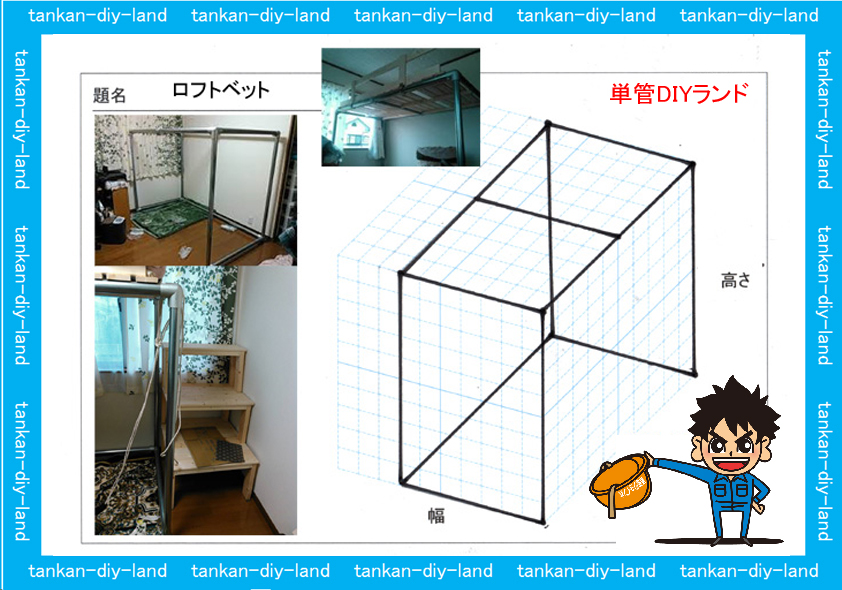

348)ロフトベット       ⓑ

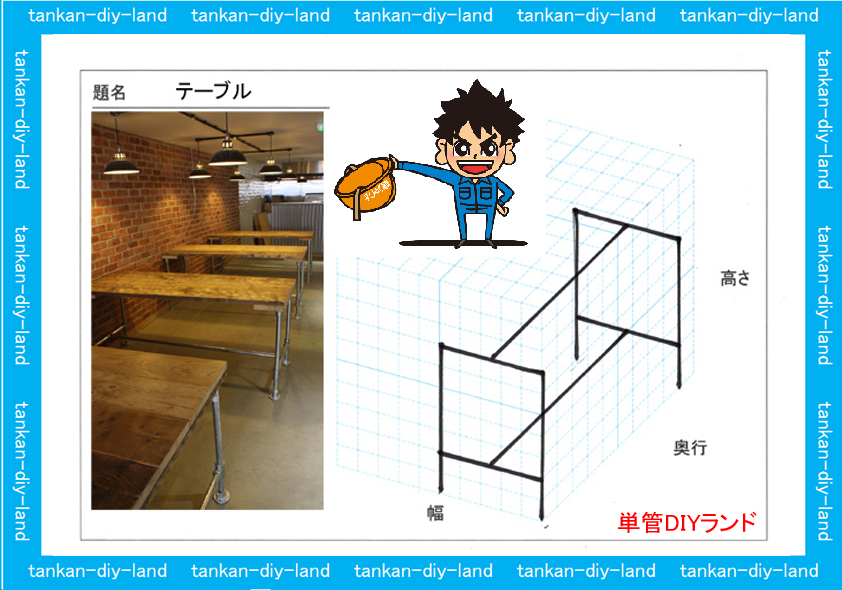

347)テーブル

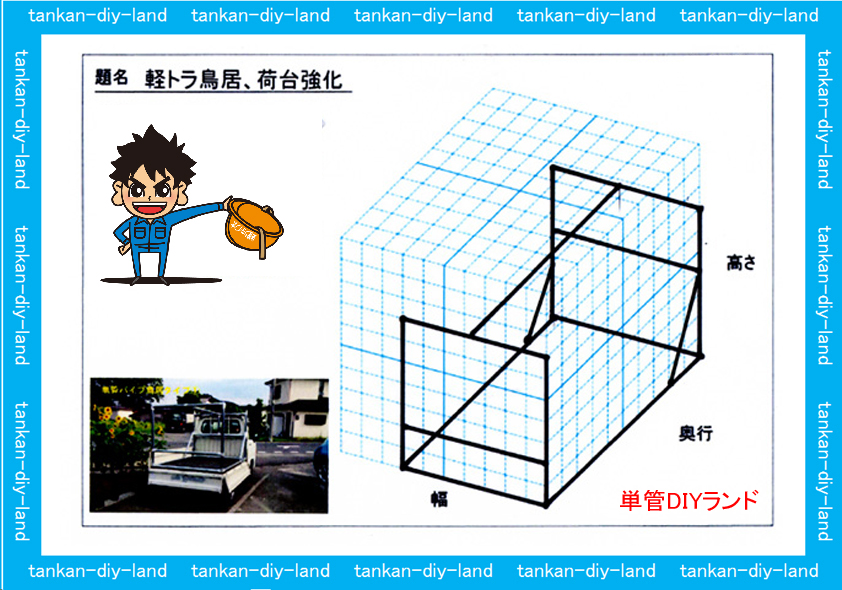

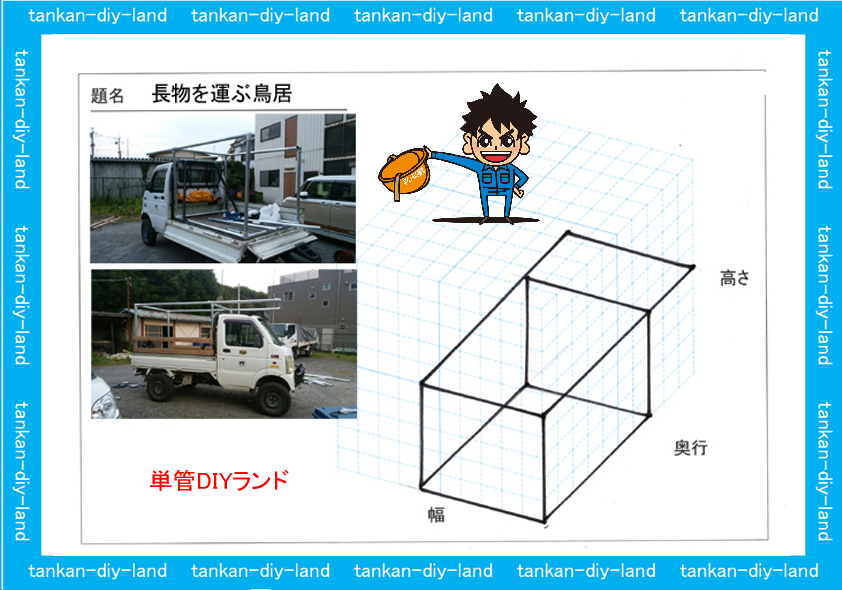

346)長物を運ぶ鳥居

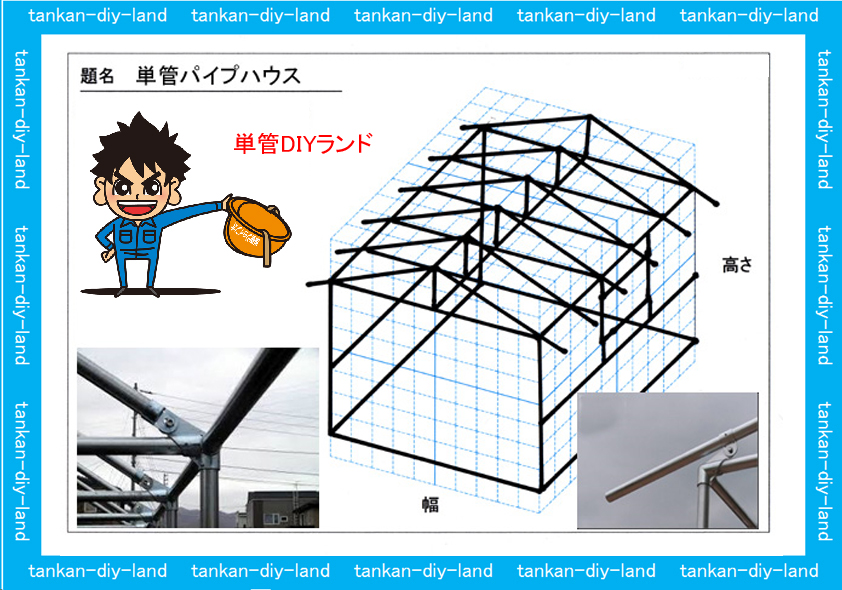

345)パイプハウス(小屋)

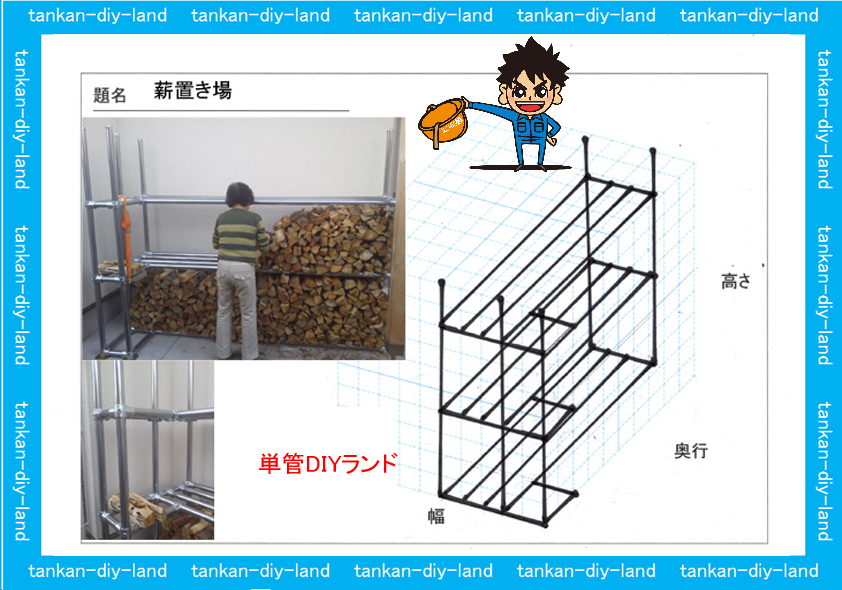

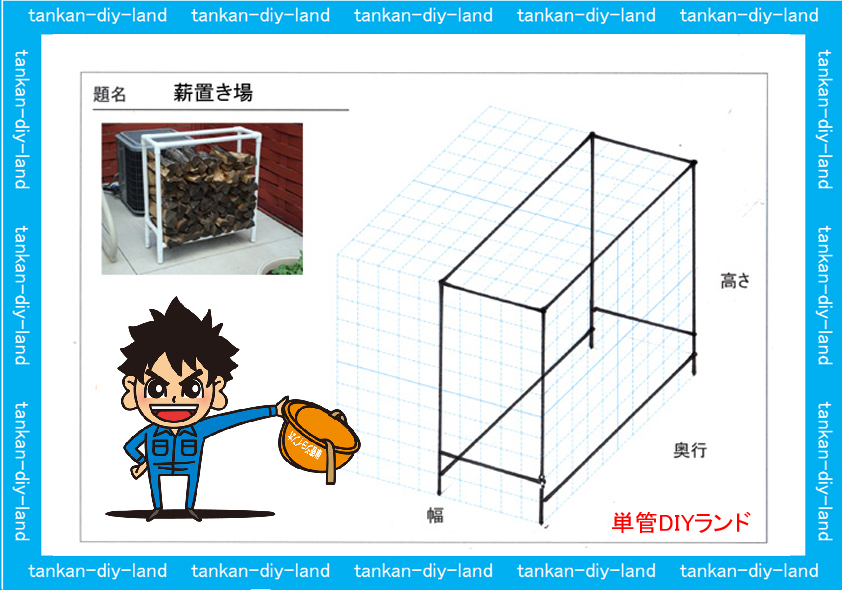

344)薪置き場

343)場所に合わせたパソコンデスク

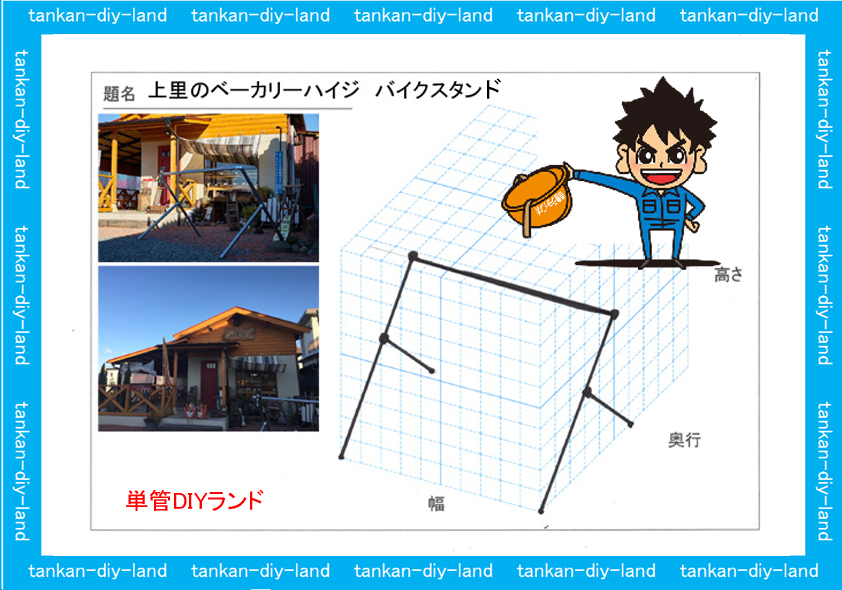

342)埼玉上里町パン工房ハイジで発見 単管バイクスタンド

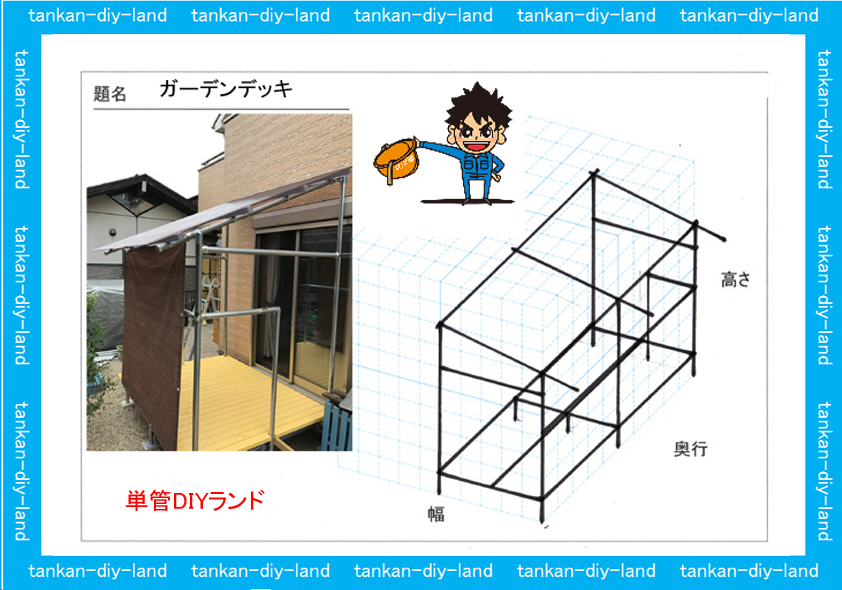

341)ガーデンデッキ テラス

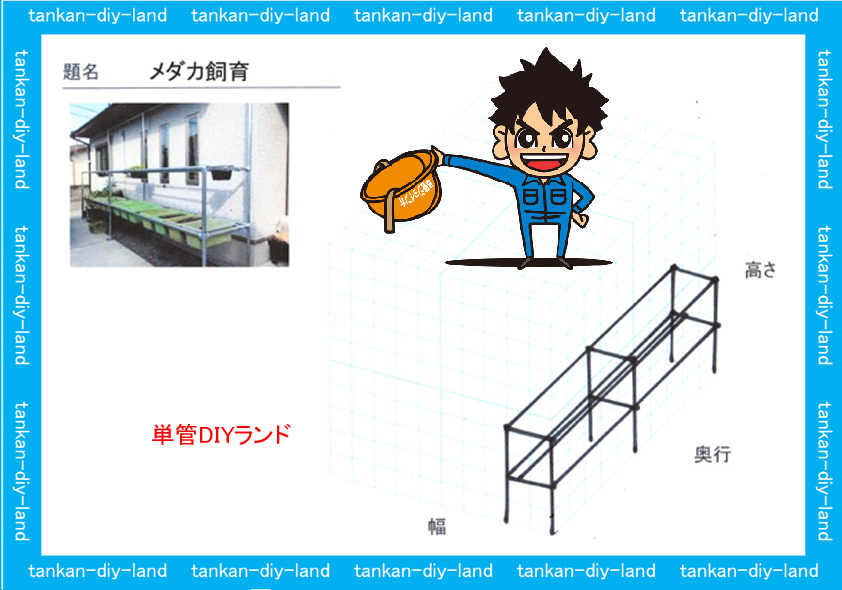

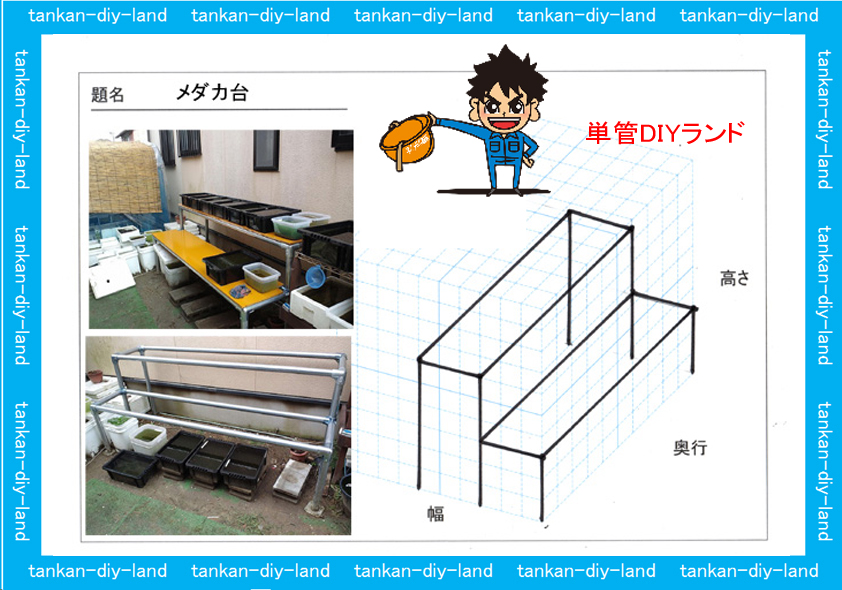

340)メダカ飼育台

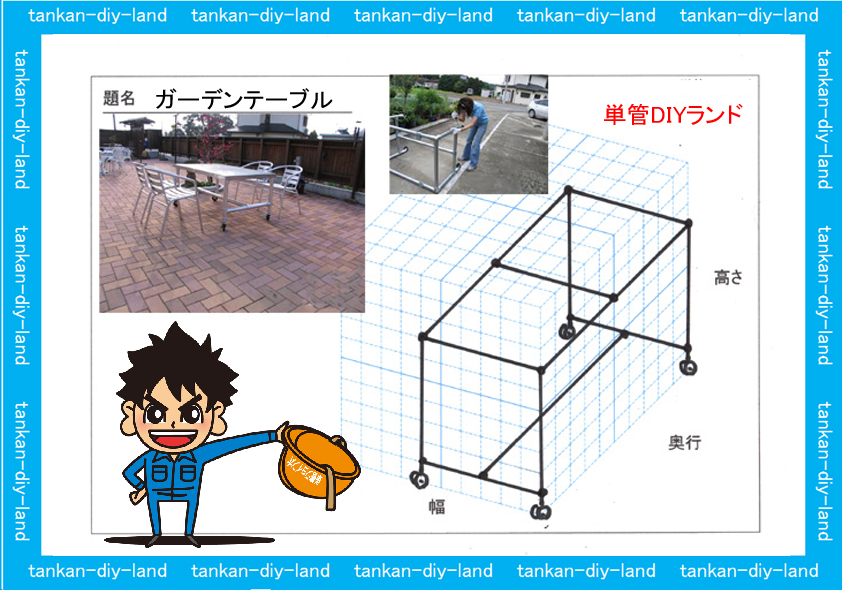

339) ガーデンテーブル

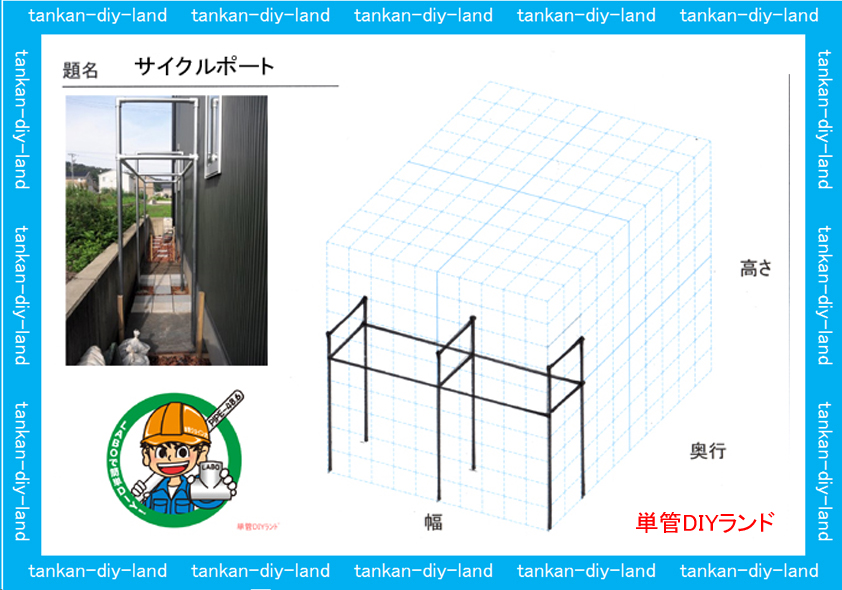

338) サイクルポート

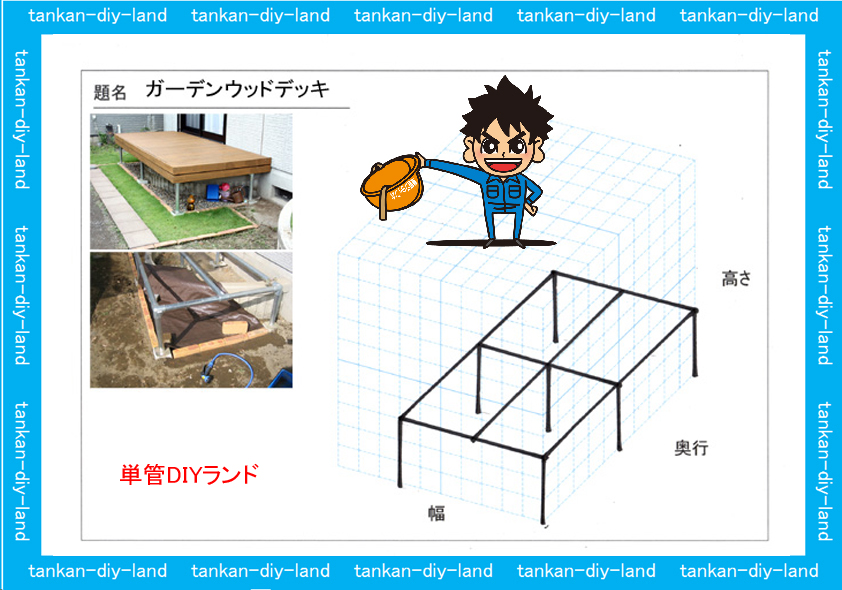

337) ガーデンウッドデッキ

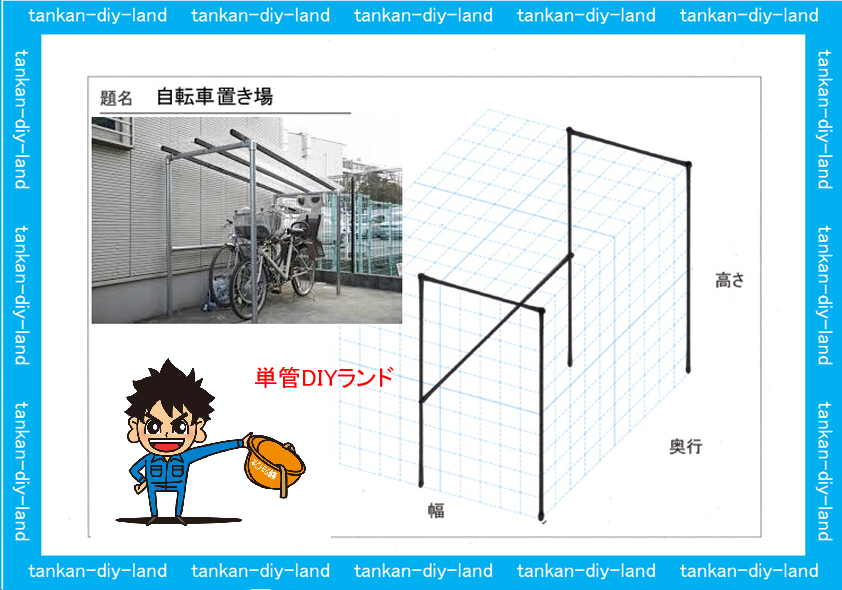

336)  自転車置き場

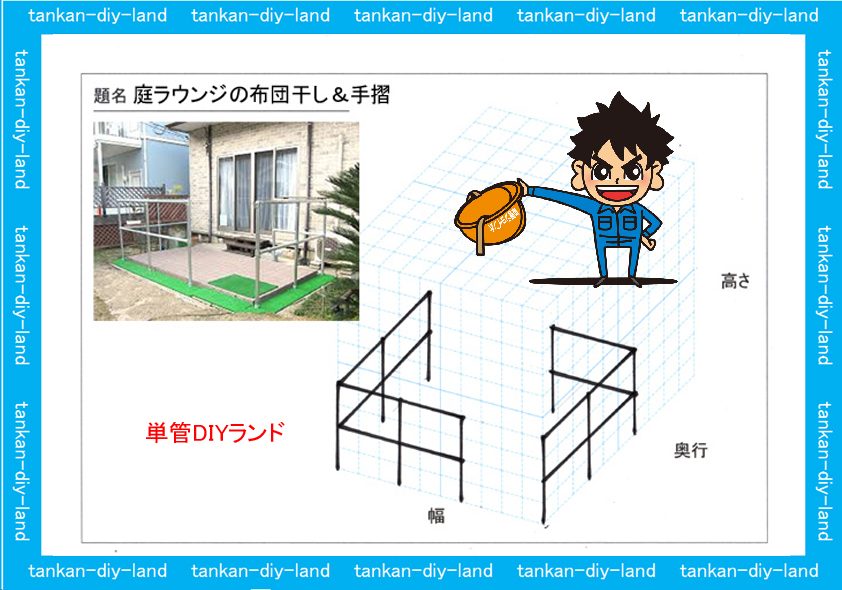

335) 庭ラウンジの ふとん干し 手すり

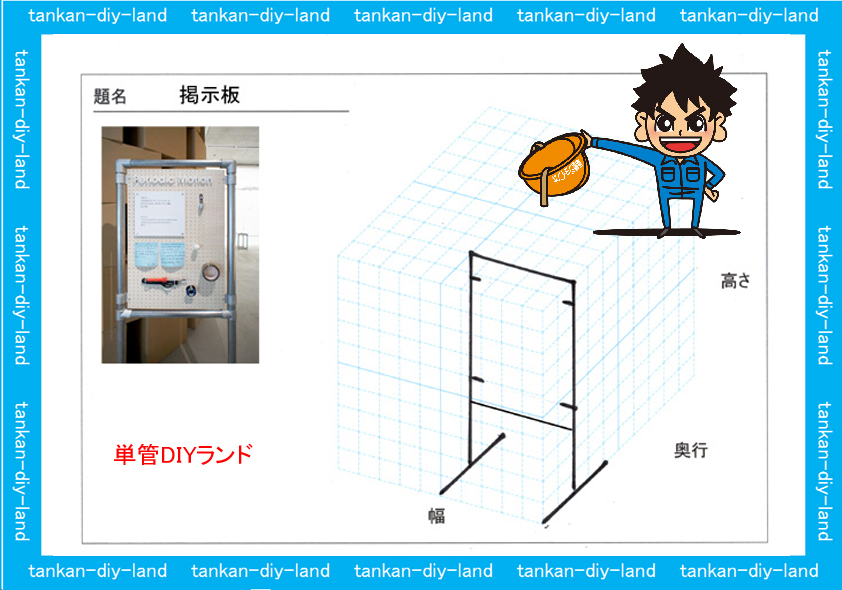

334) 掲示板

333) ウッドベッキ 単管架台

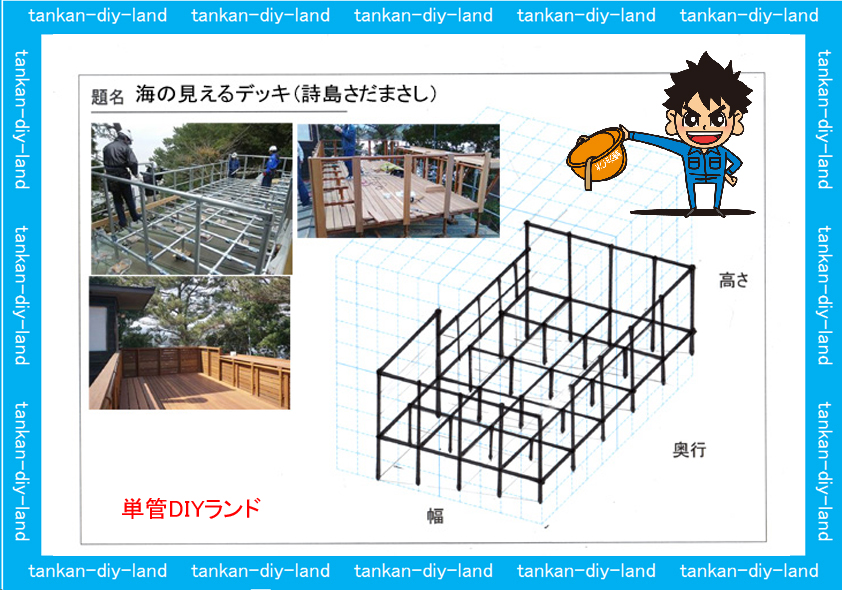

332) さだまさしさん 詩島 海が見える デッキ

331) サイクルポート

330)  メダカ飼育

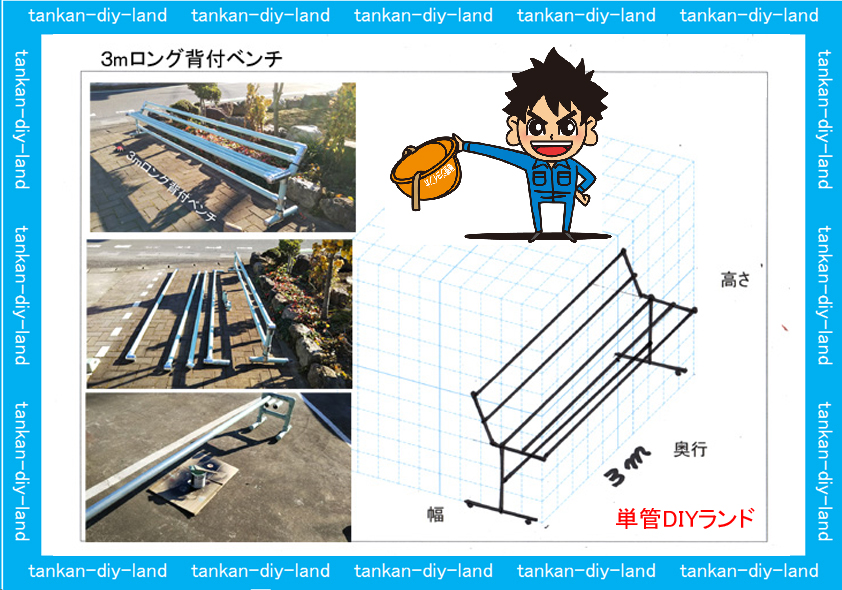

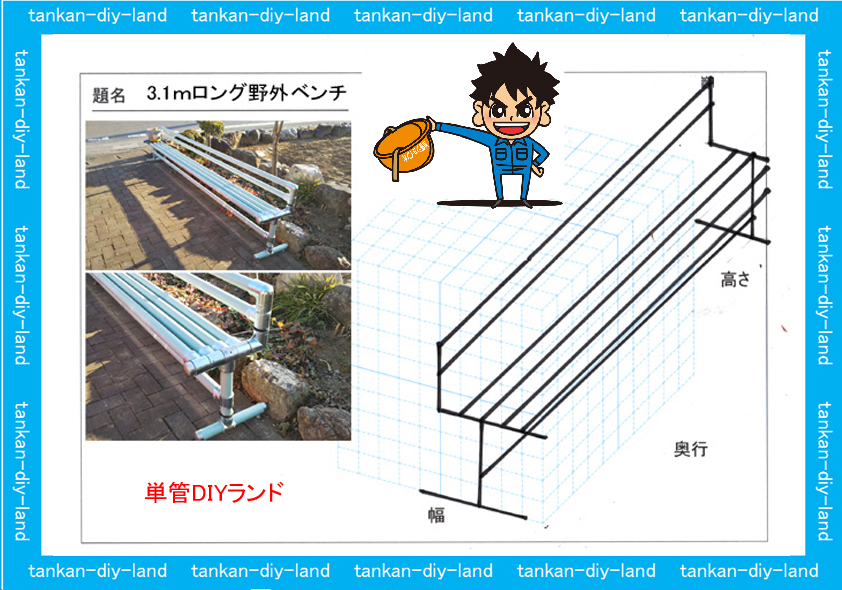

329) 3.1mロング野外ベンチ背付き

328)  防災 ベッド

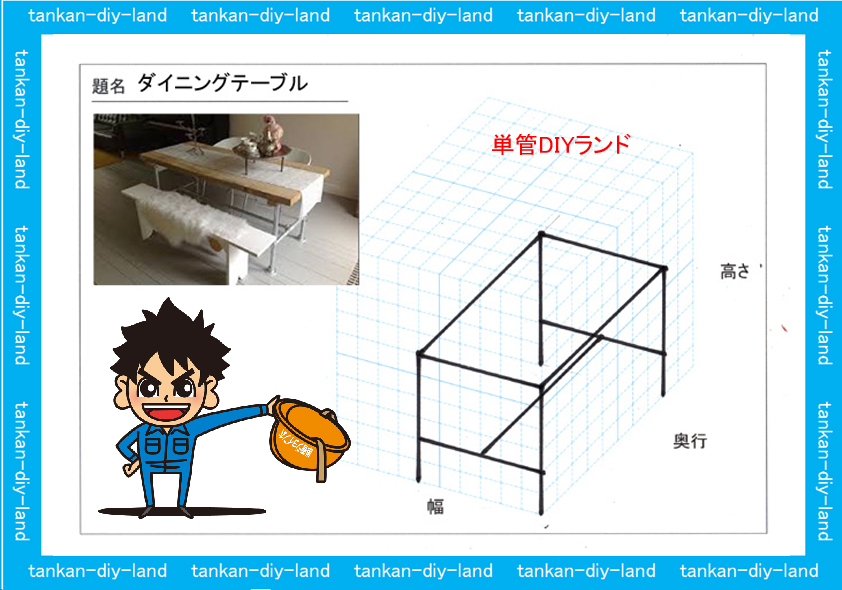

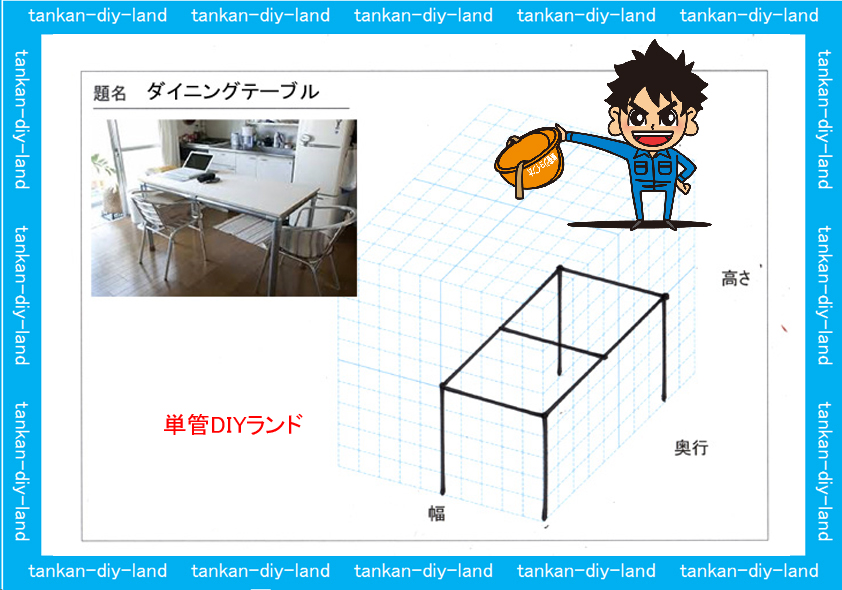

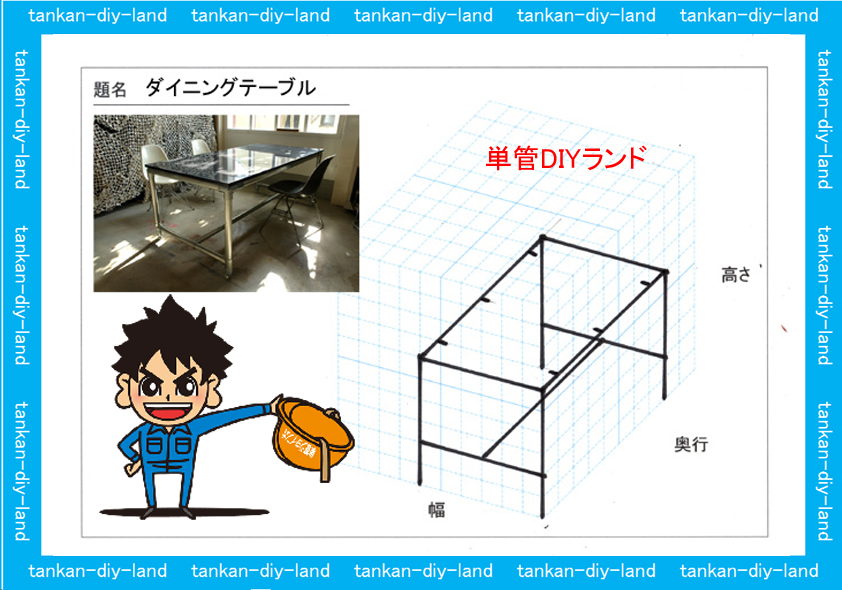

327) ダイニング テーブル

326) ダイニング テーブル

325) ダイニング テーブル

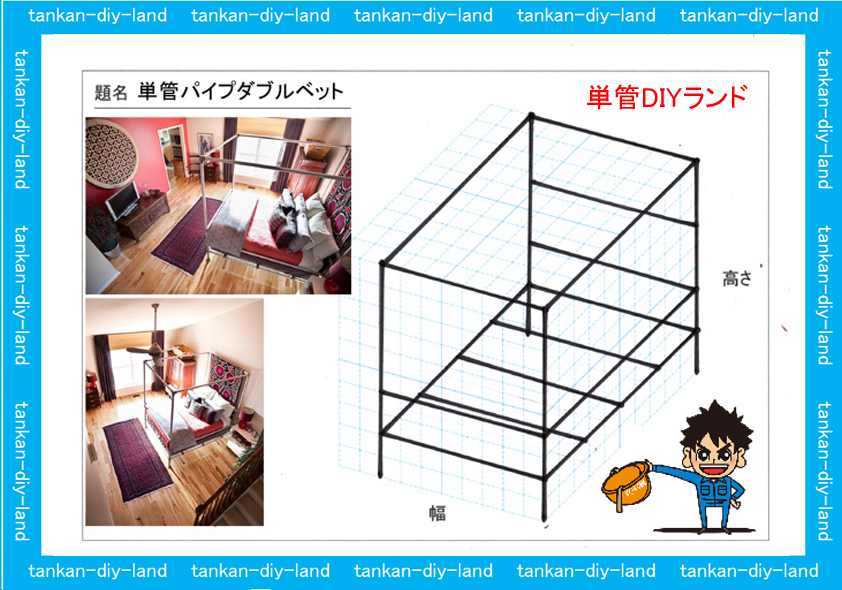

324) 単管パイプルダブルベッド骨組

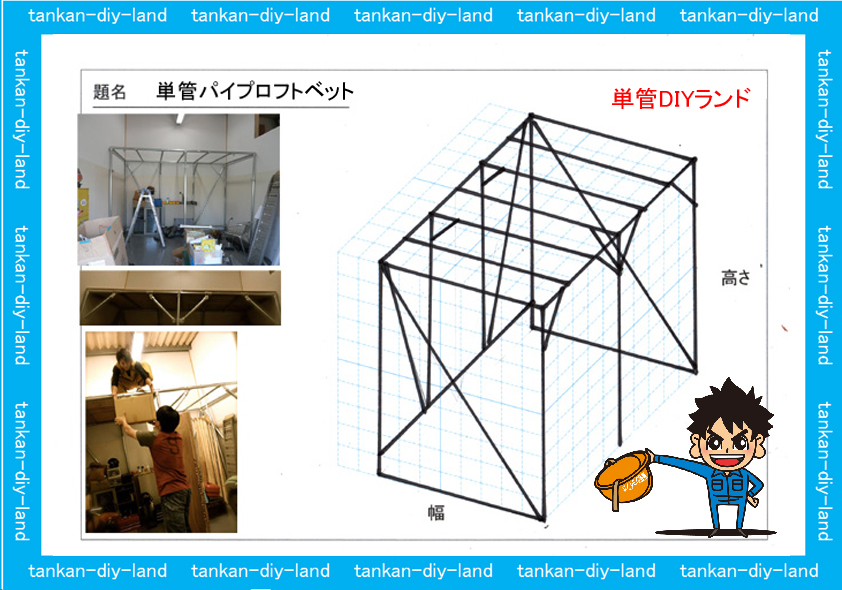

323) 単管パイプロフトベット骨組

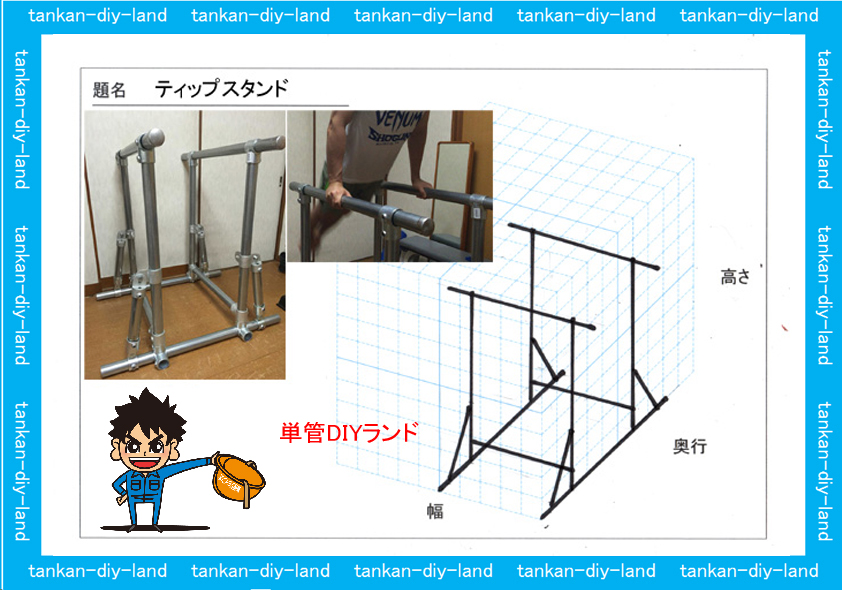

322) ティップスタンド

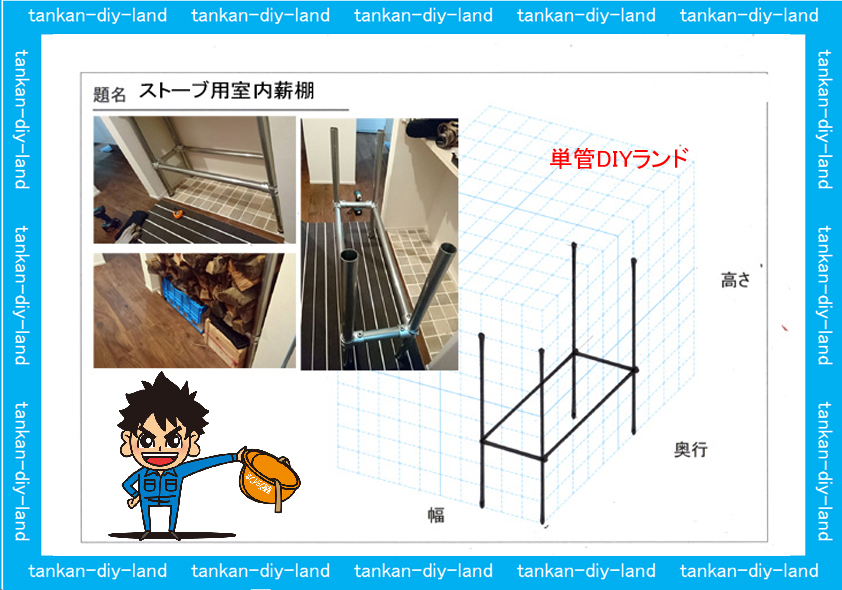

321) 薪ストーブ用室内の薪棚

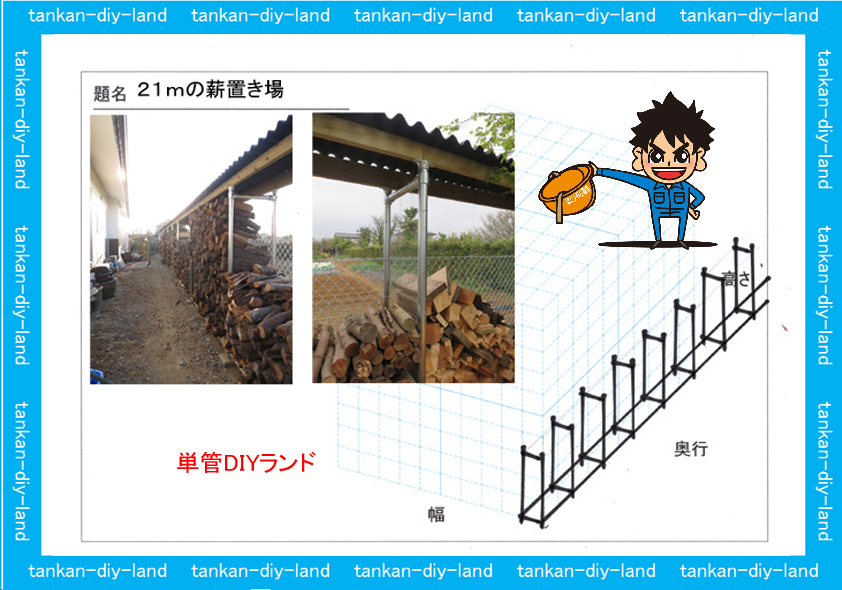

320) 21mの薪棚

319) 野外3mロング背付きベンチ

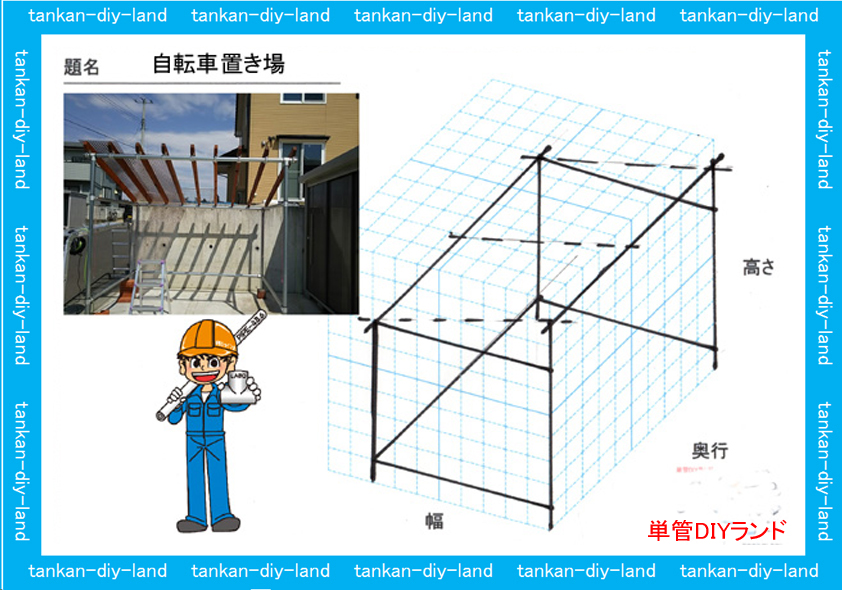

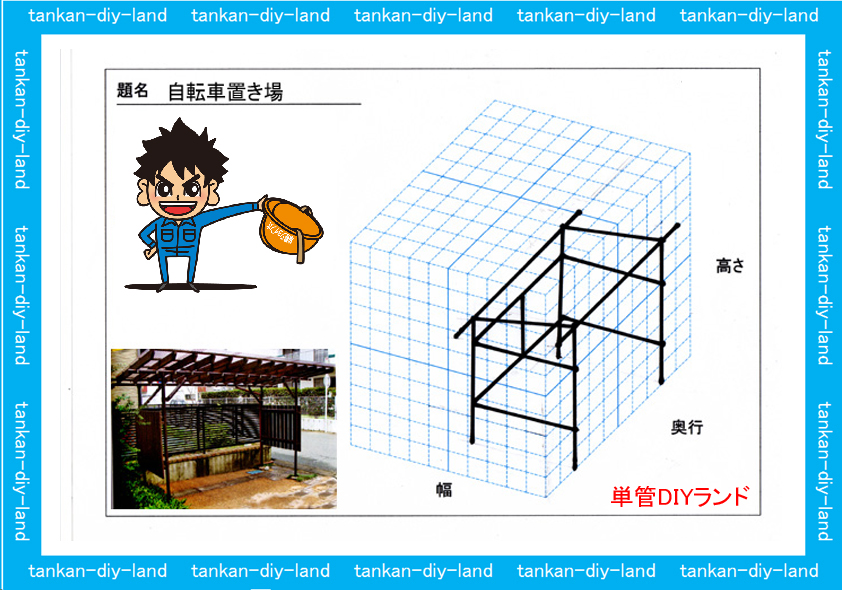

318) 自転車置き場

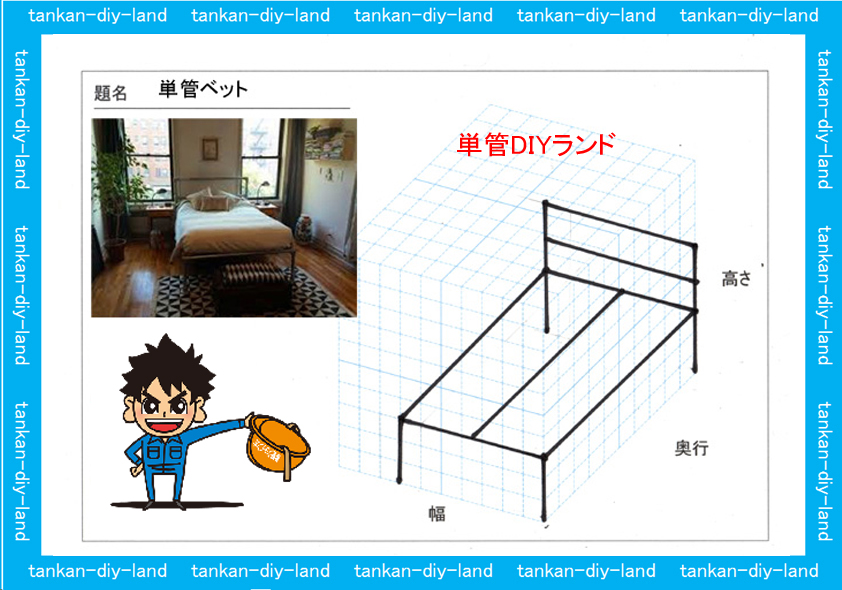

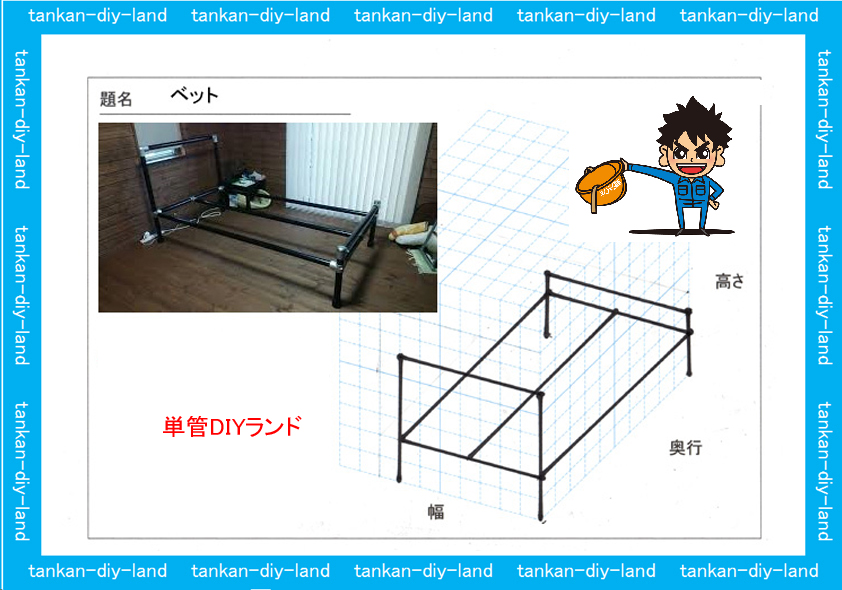

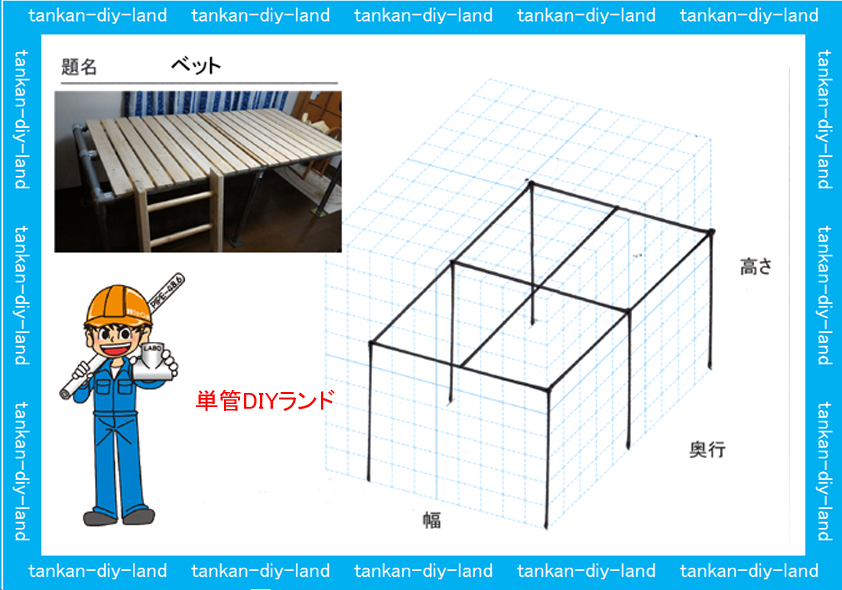

317) 単管パイプベッド

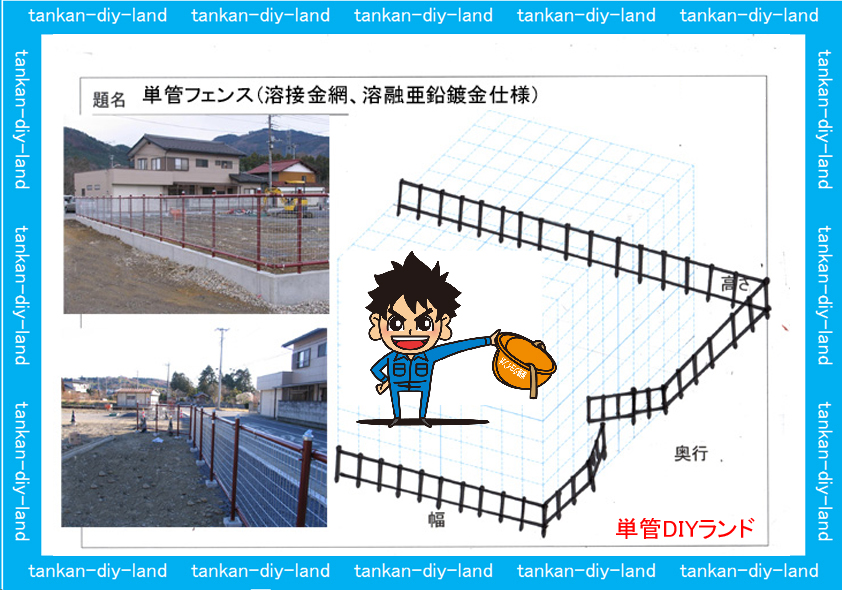

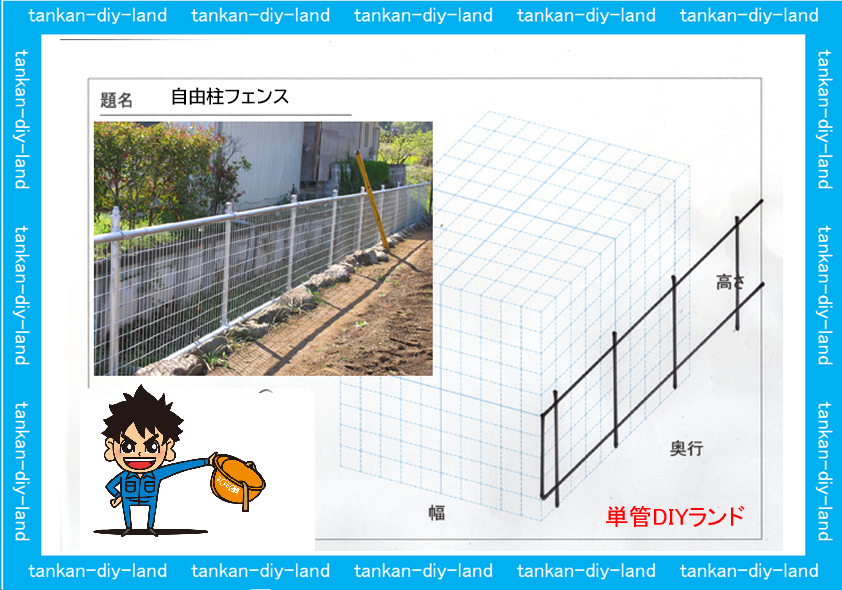

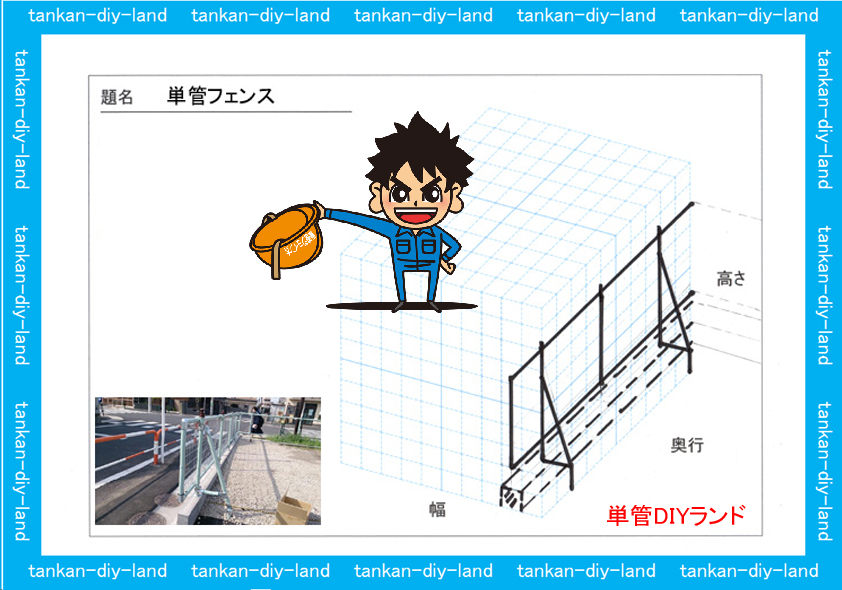

316) 単管フェンス(溶接金網、溶融亜鉛鍍金仕様)

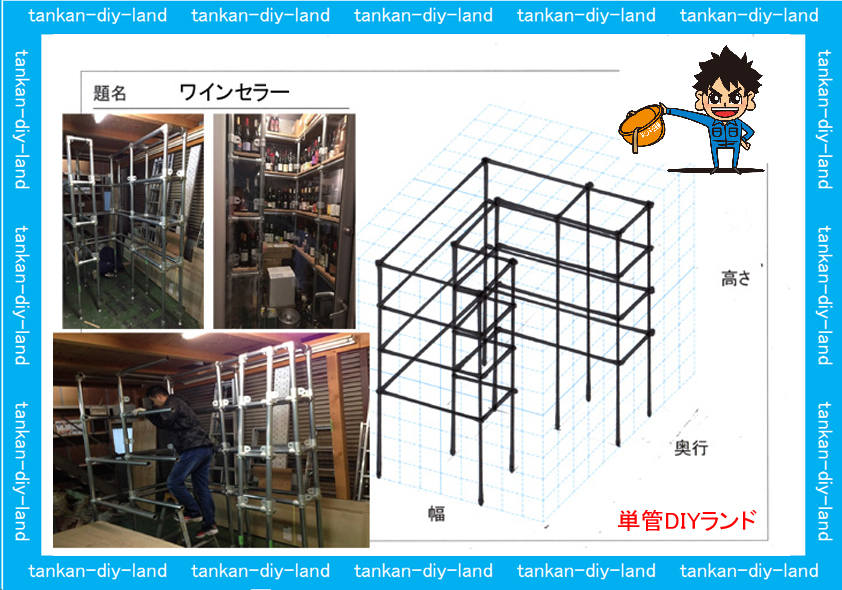

315) ワインセラー

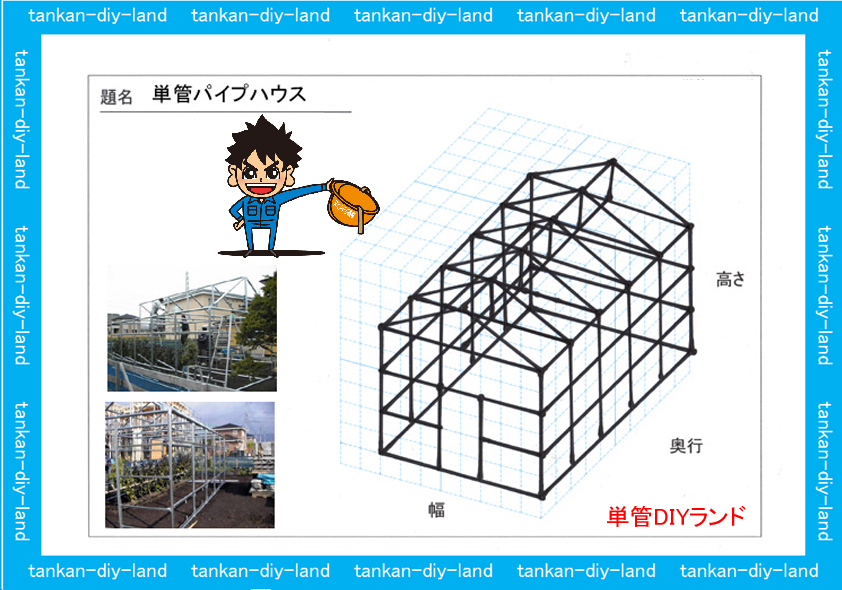

314) 農業用単管パイプハウス

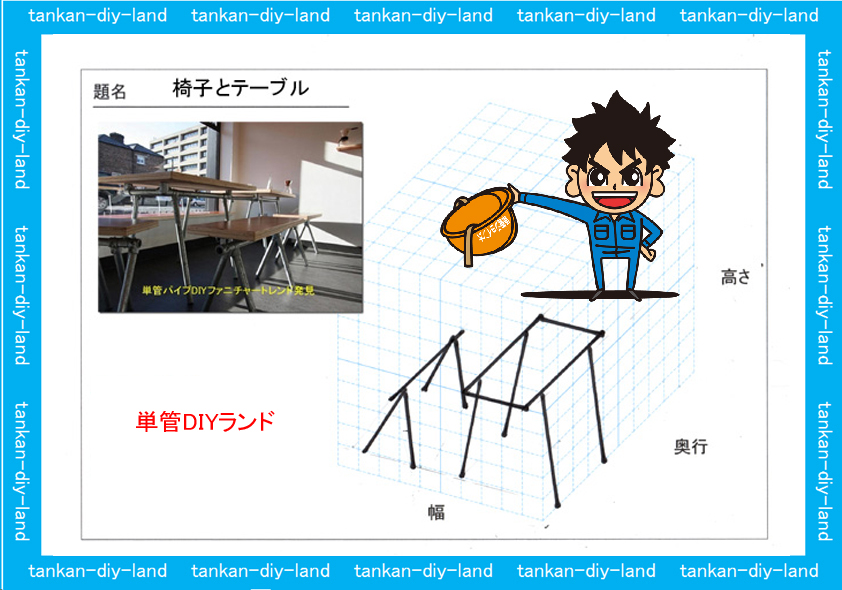

313) 椅子 テーブル

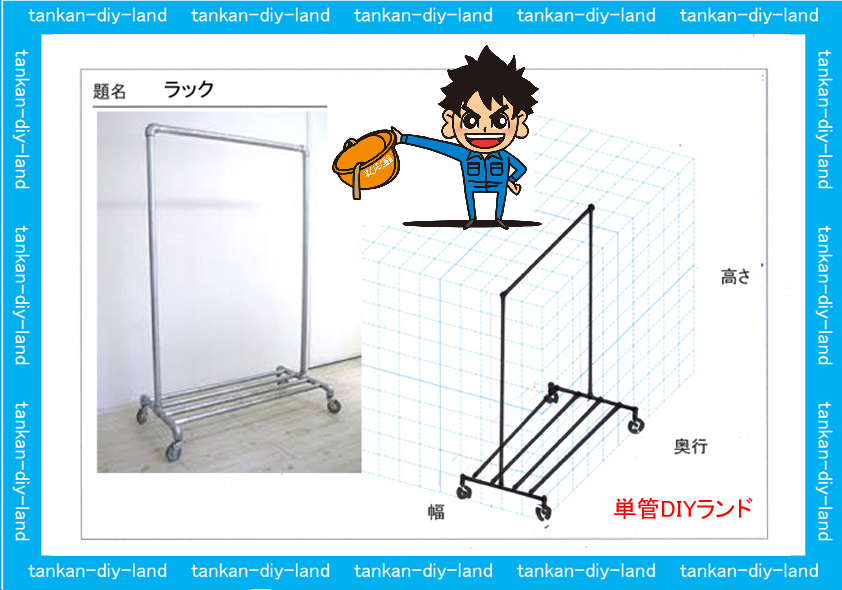

312)ラック

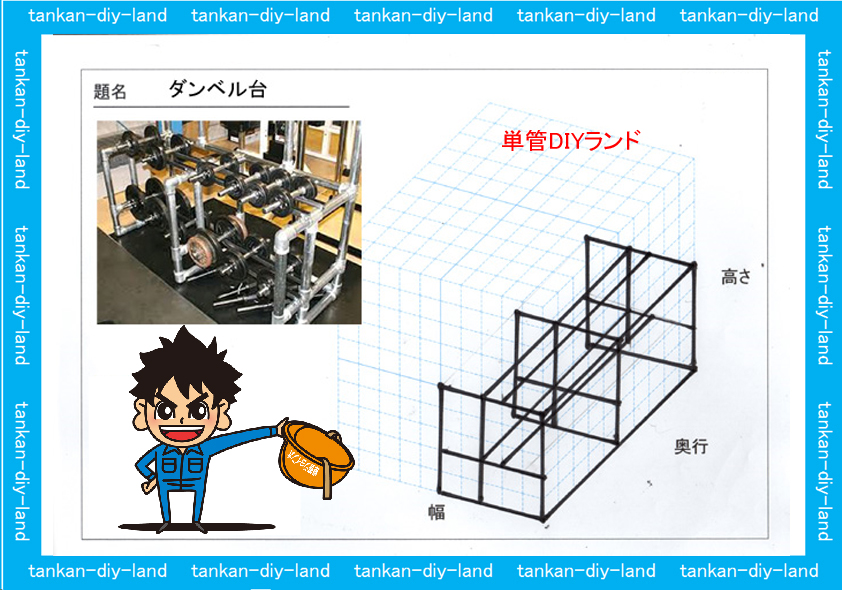

311) ダンベル台

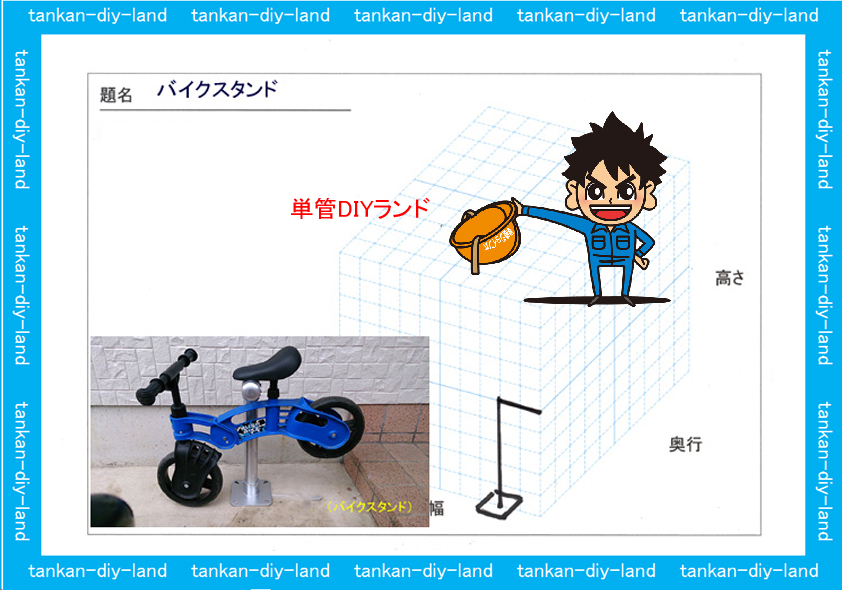

310) バイクスタンド

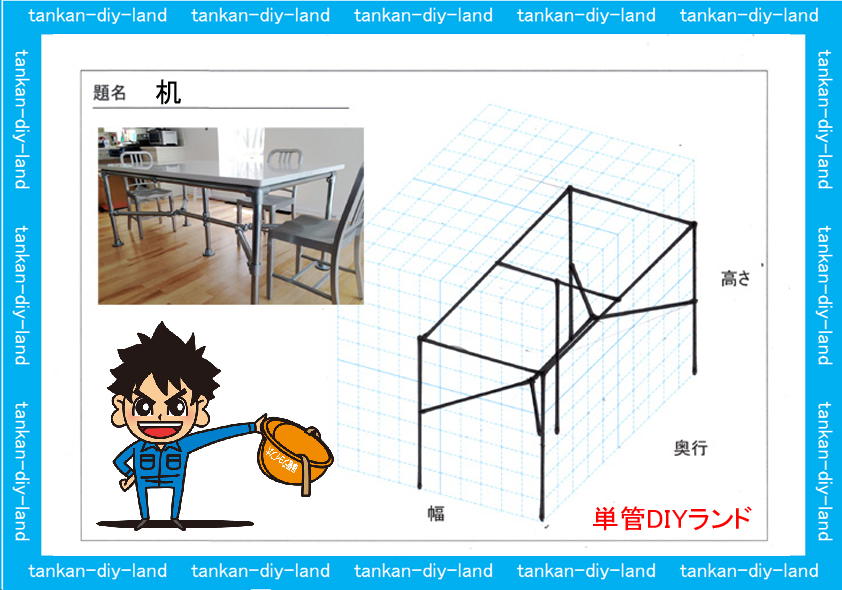

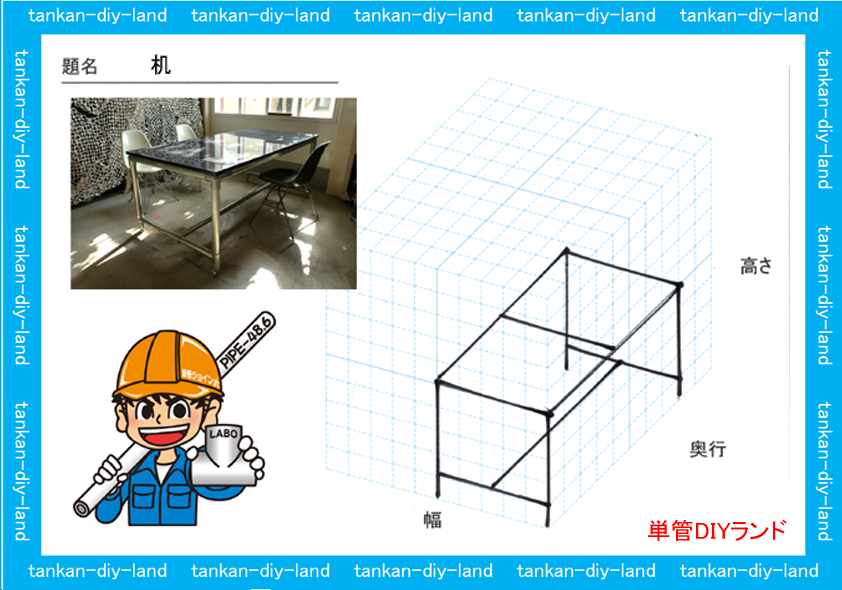

309) 机

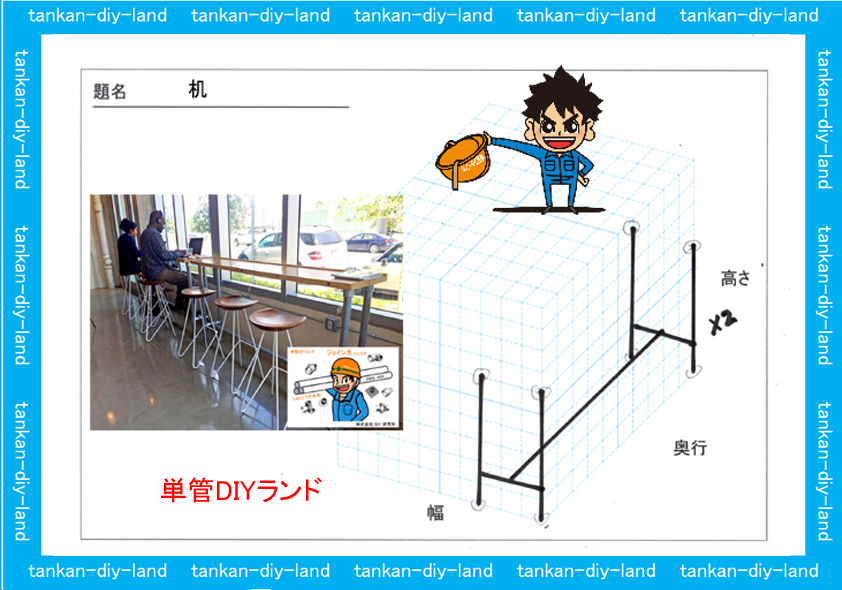

308) 長机

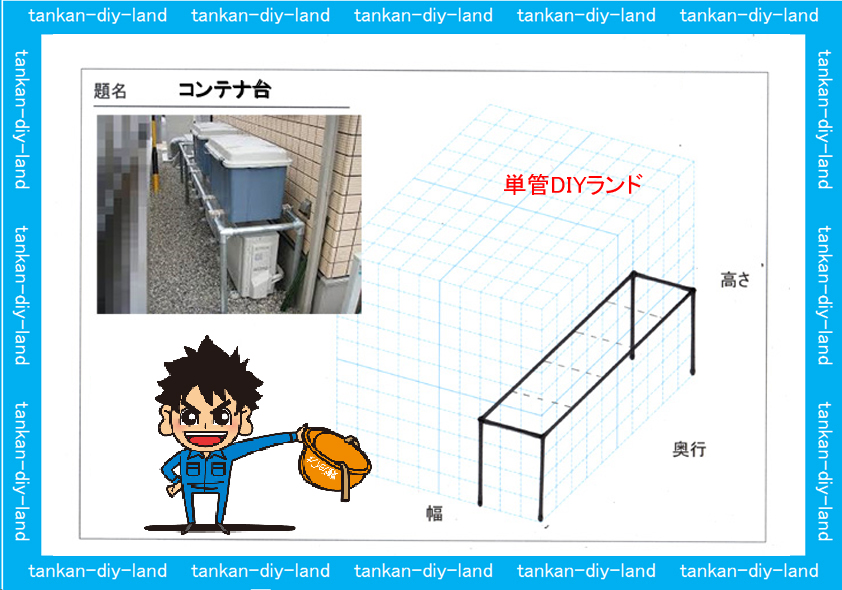

307) コンテナ台

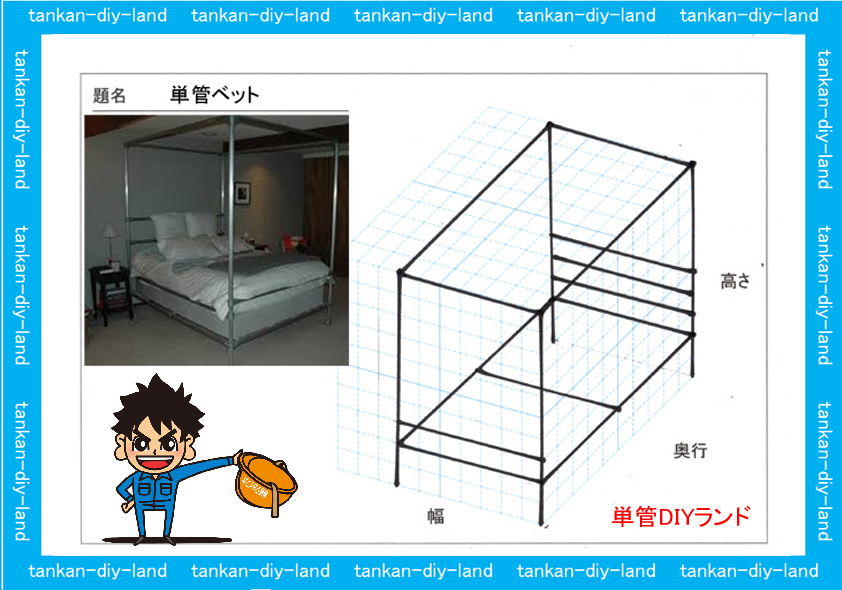

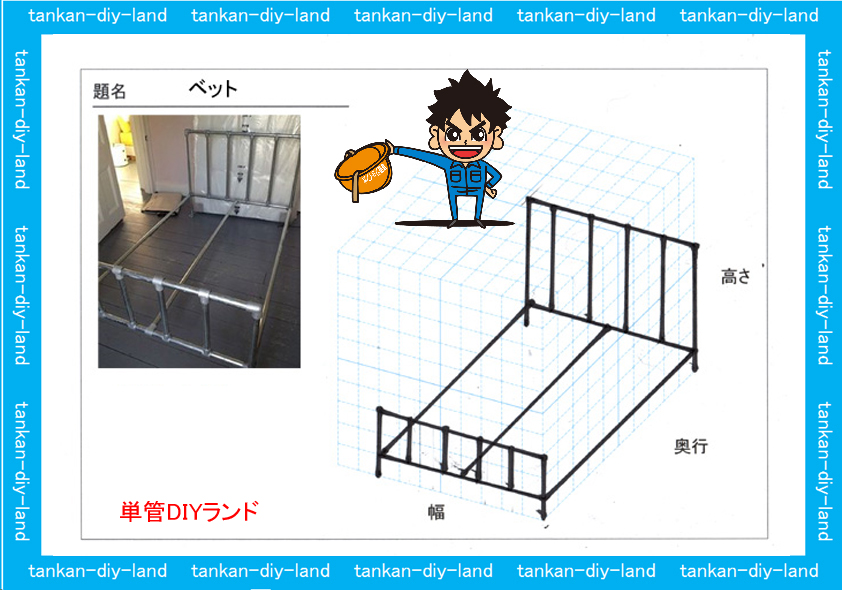

306) 単管 ベッド

305) 単管 ベッド

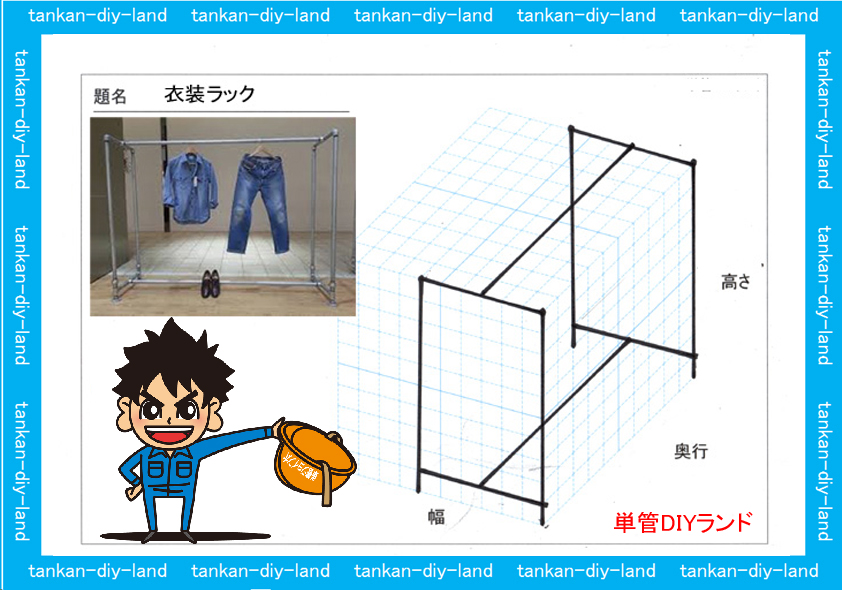

304) ハンガー(衣装ラック)

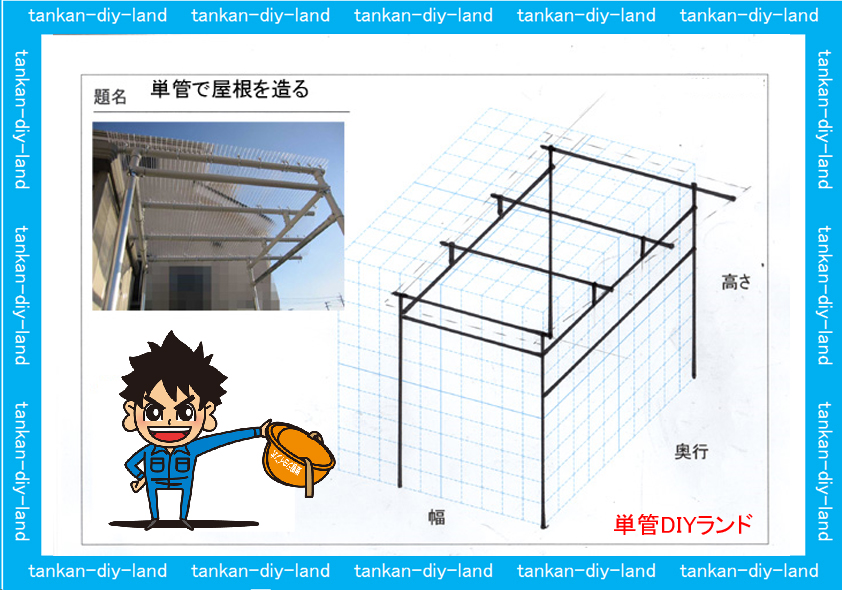

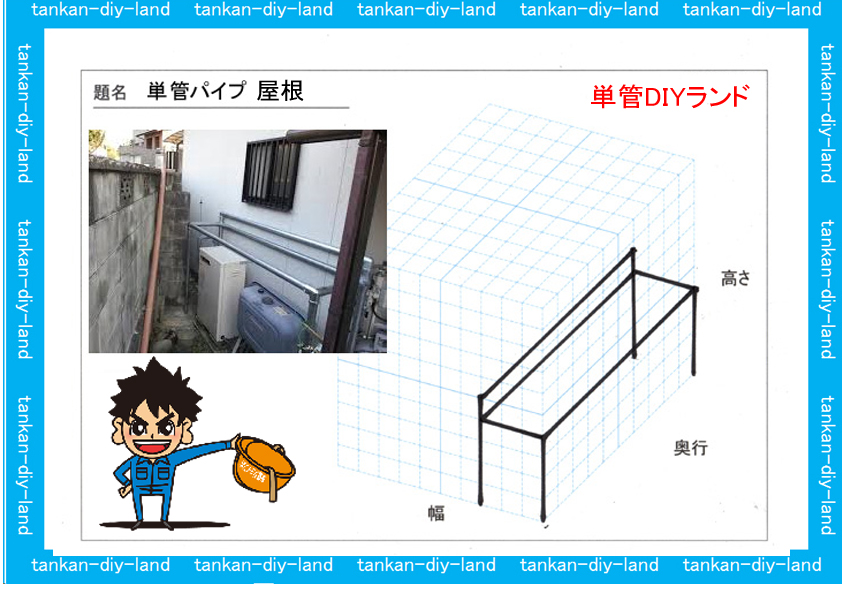

303) 単管で屋根を造る

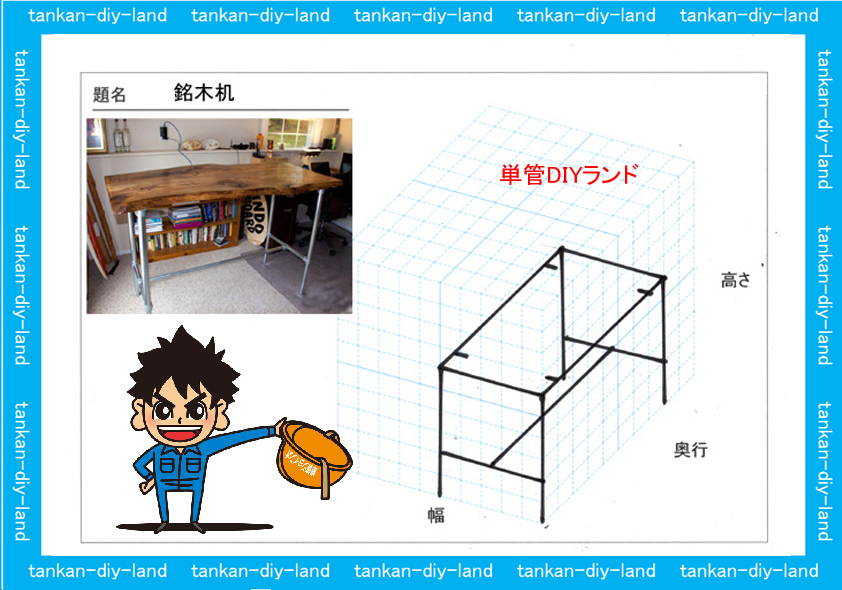

302)銘木机

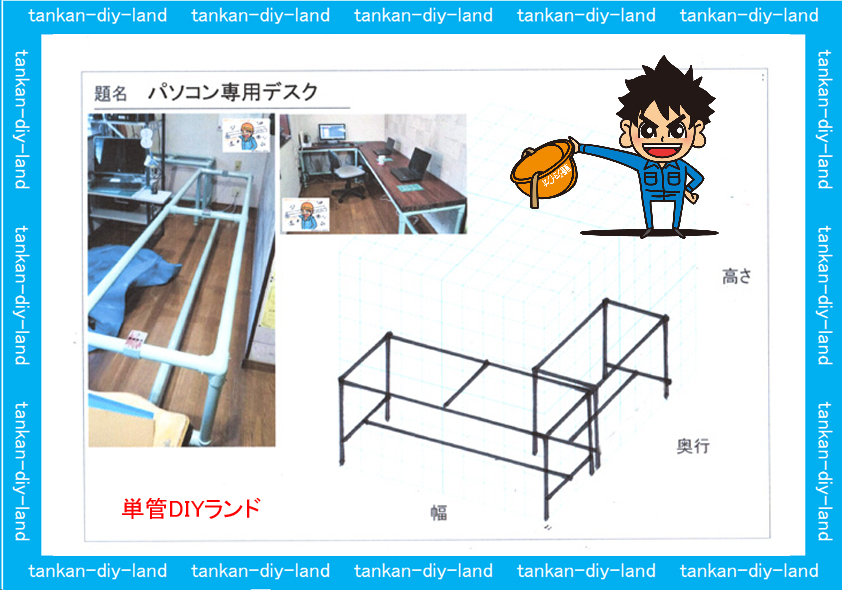

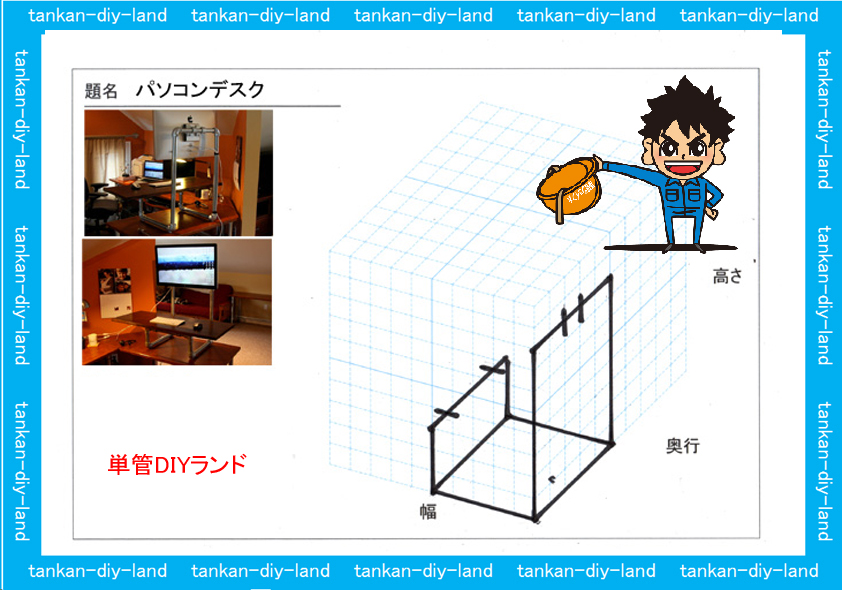

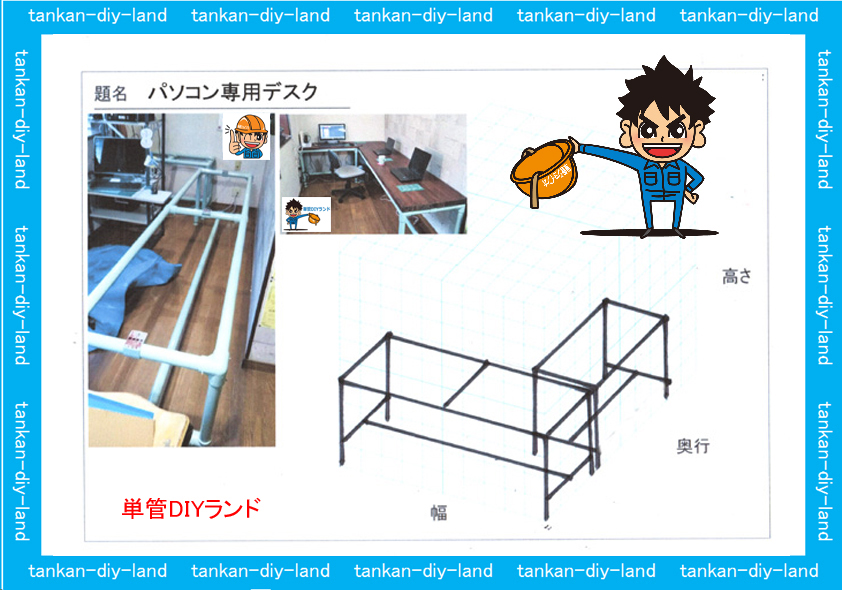

301)パソコンデスク

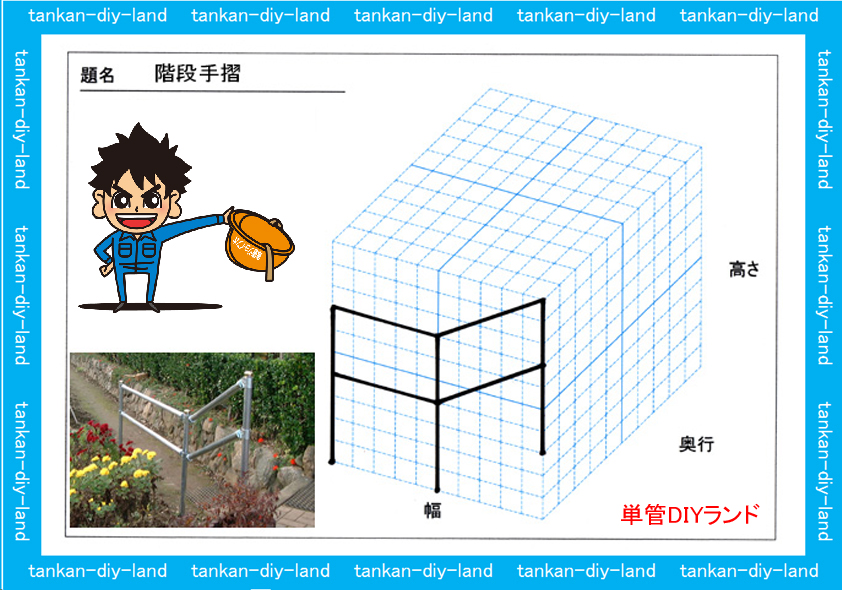

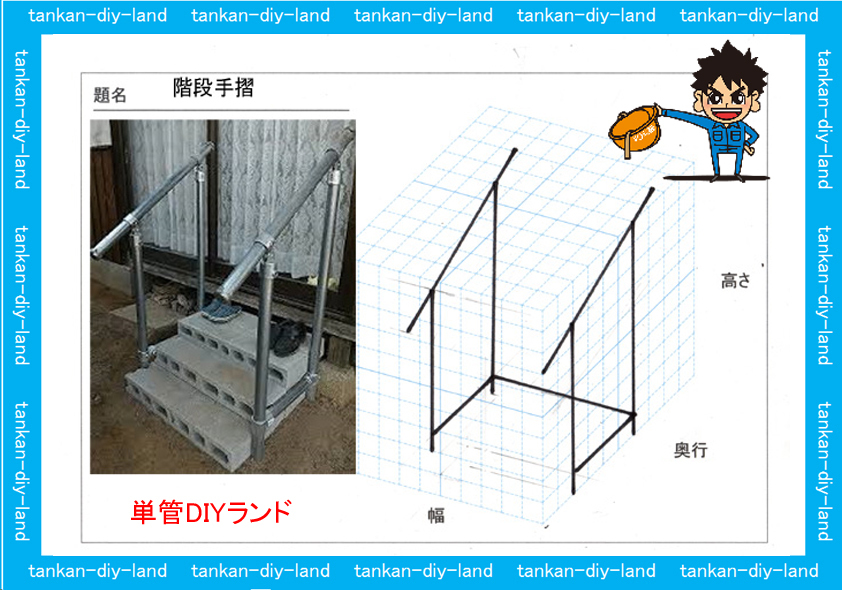

300)階段 手摺

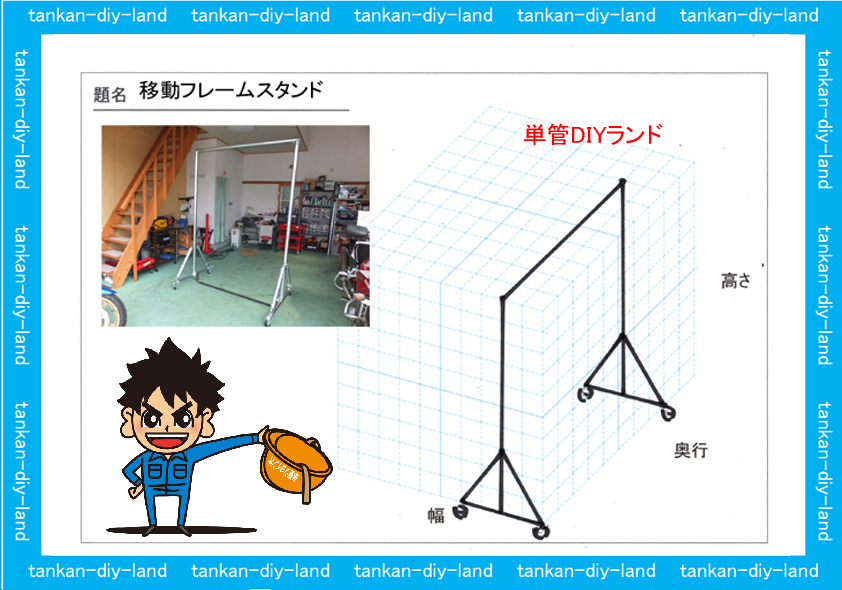

299) 移動フレームスタンド

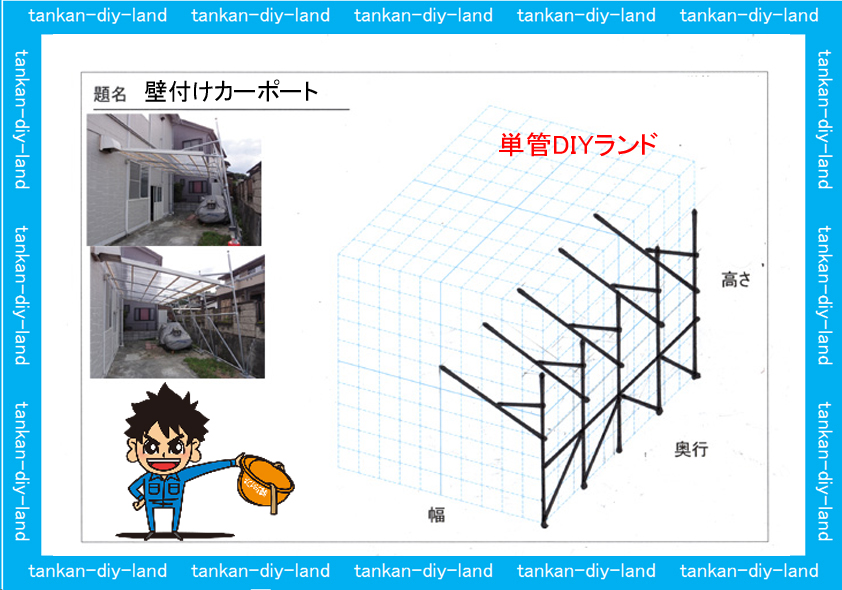

298) 壁付けカーポート

297) ブランコ

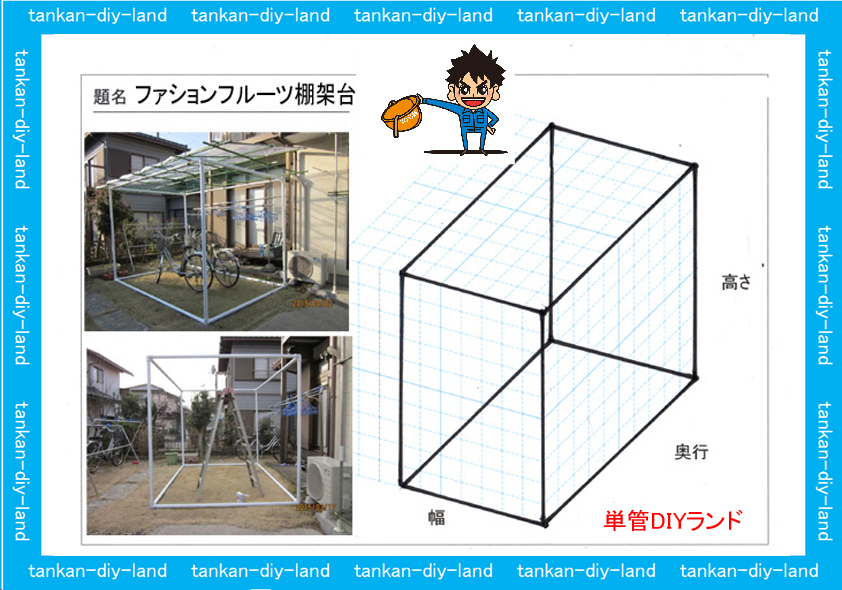

296) ファションフルーツ棚の架台

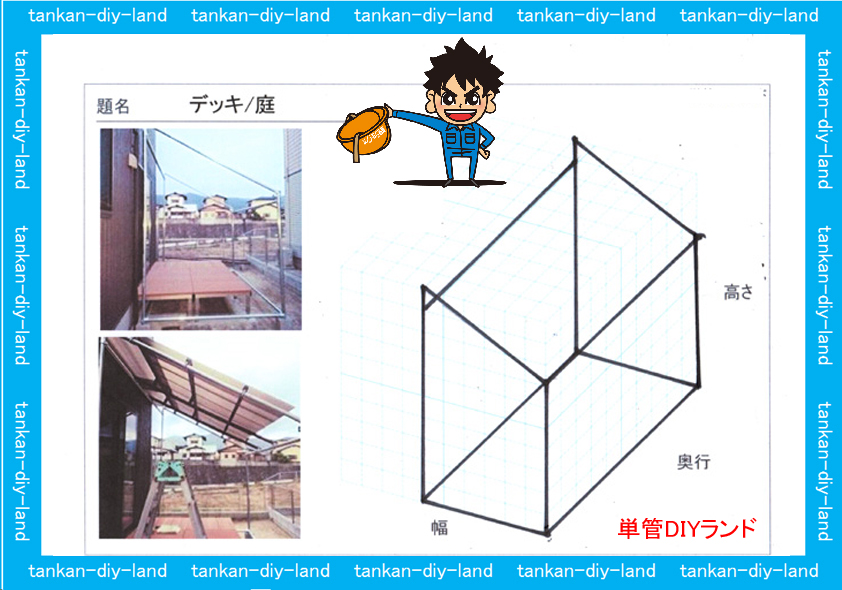

295)  デッキ 庭

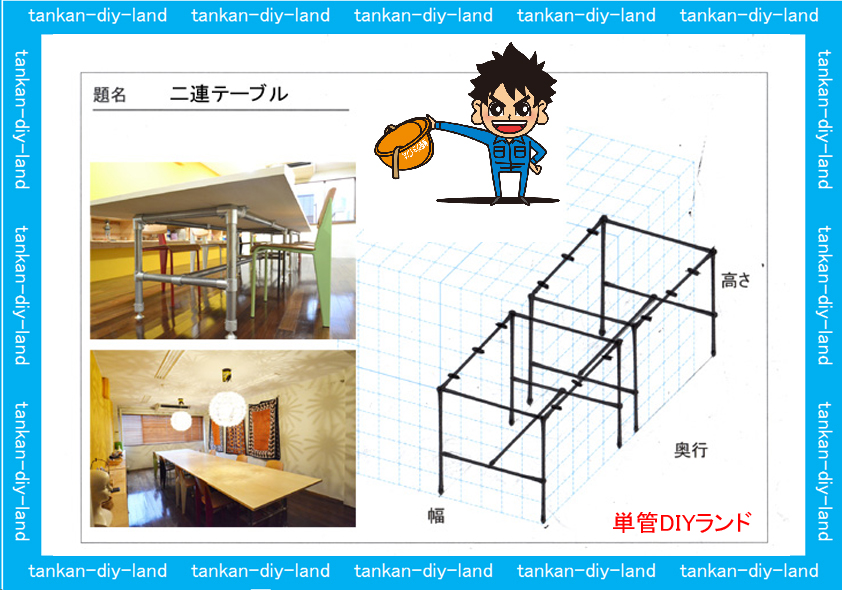

294) 二連テーブル

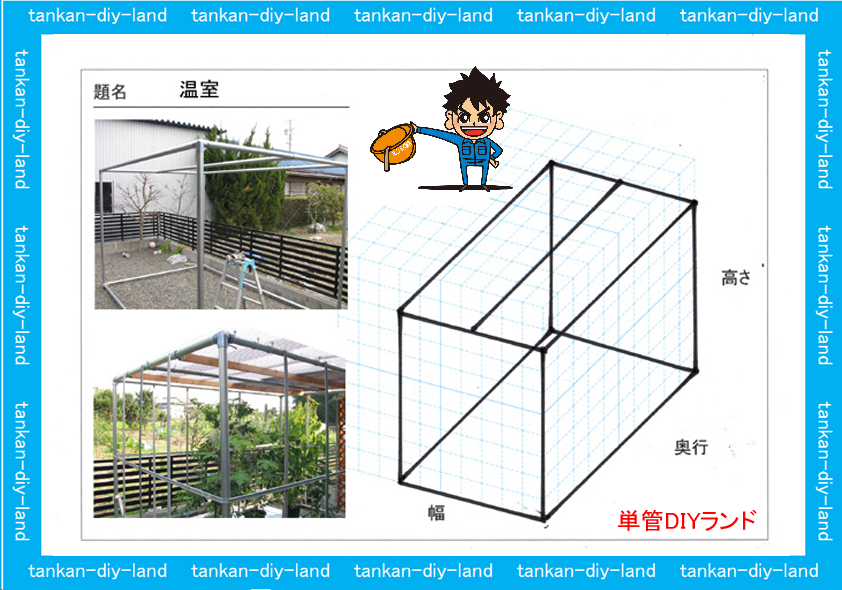

293) 温室

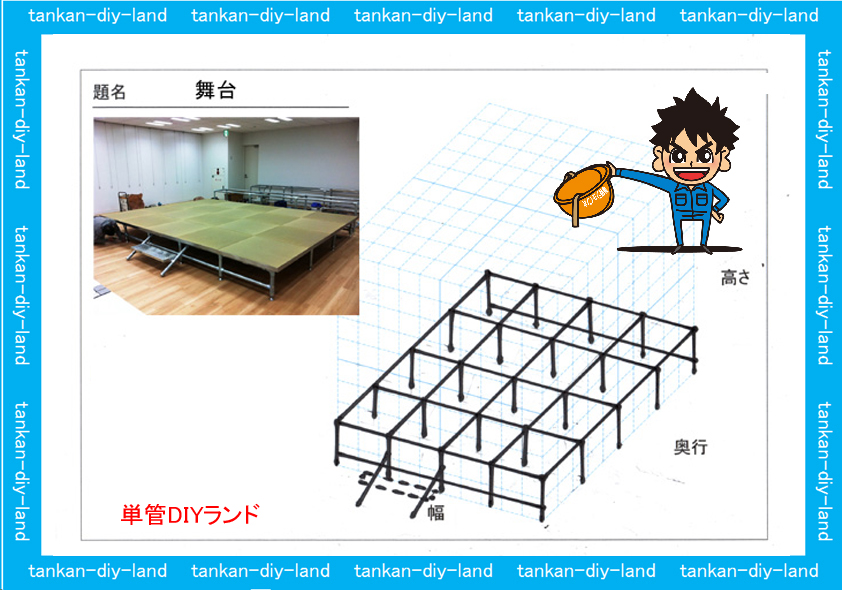

292) ステージ 舞台(単管パイプ基礎骨組)

291) ベッド

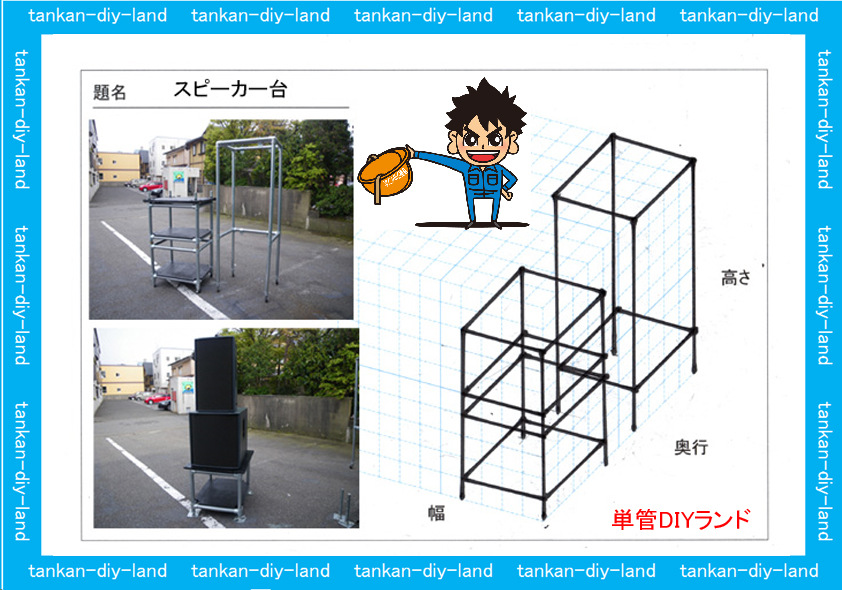

290) スピーカー台

289) ロフトベッド

288) ストーブの薪置き場

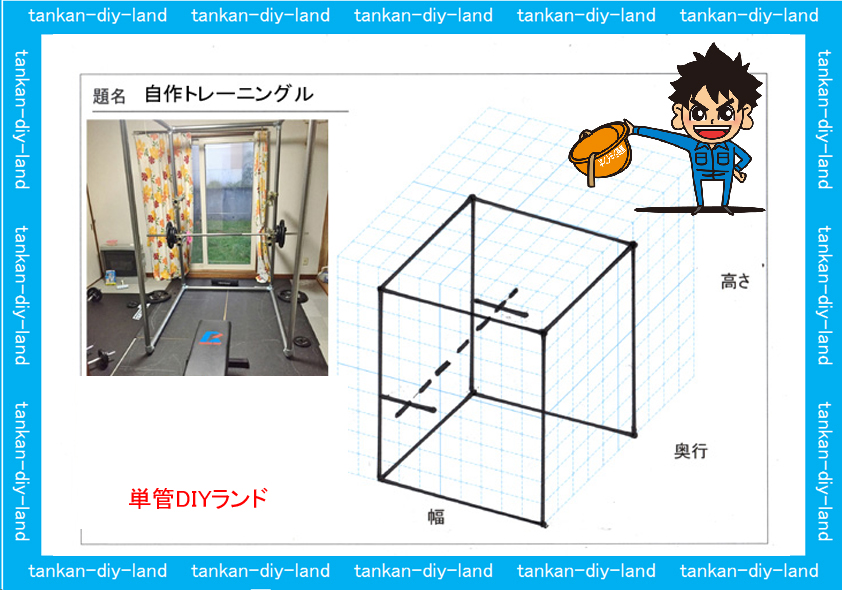

287) トレーニングマシン

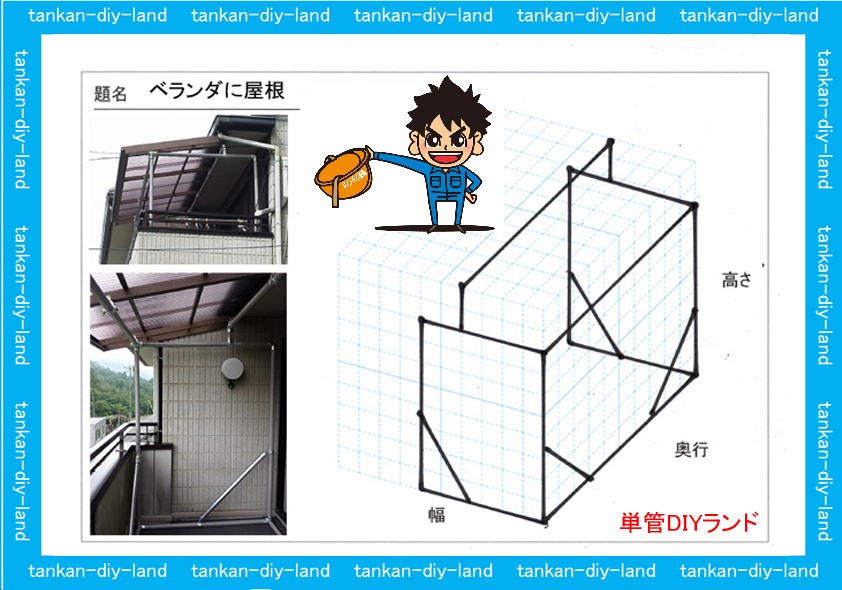

286)ベランダの屋根

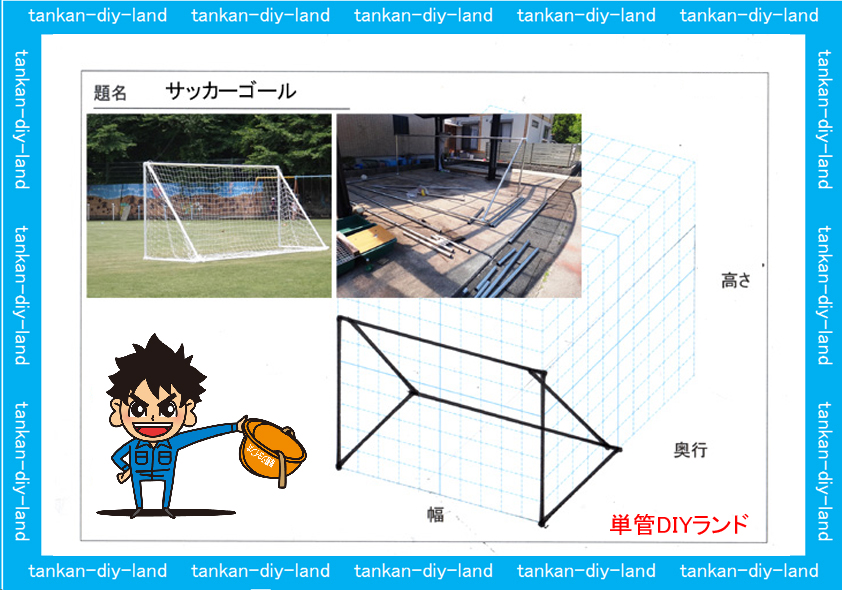

285)サッカーゴール

284) ロフトベッド

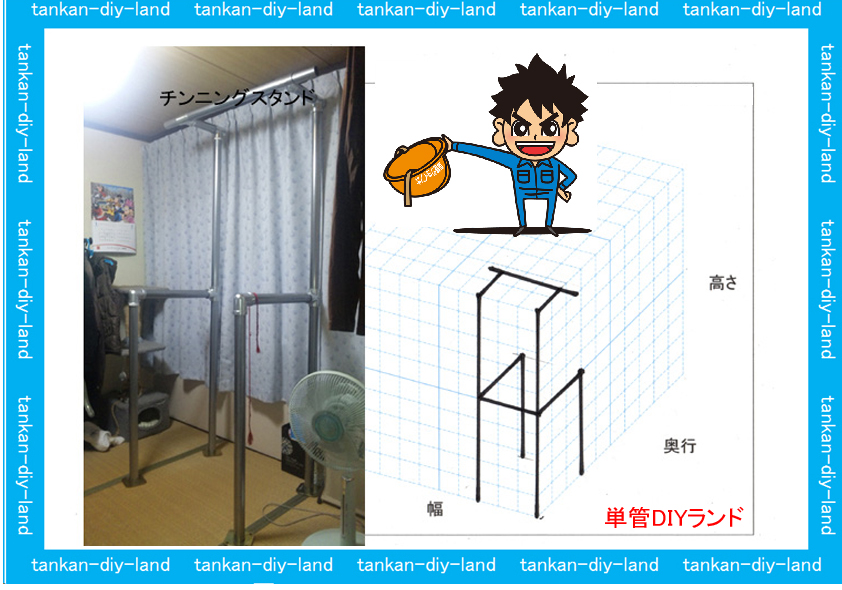

283) チンニングスタンド

282) ブランコ

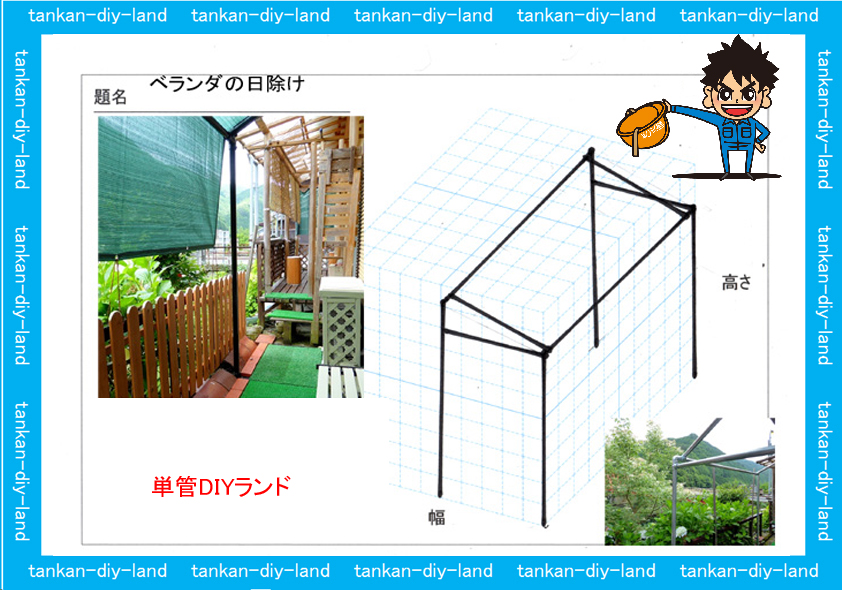

281) ベランダの日除け

280) デッキ

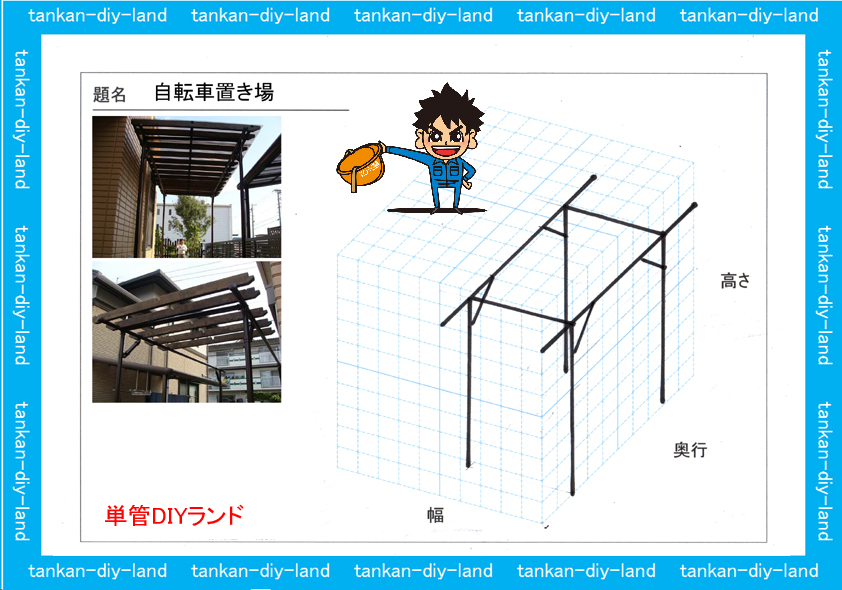

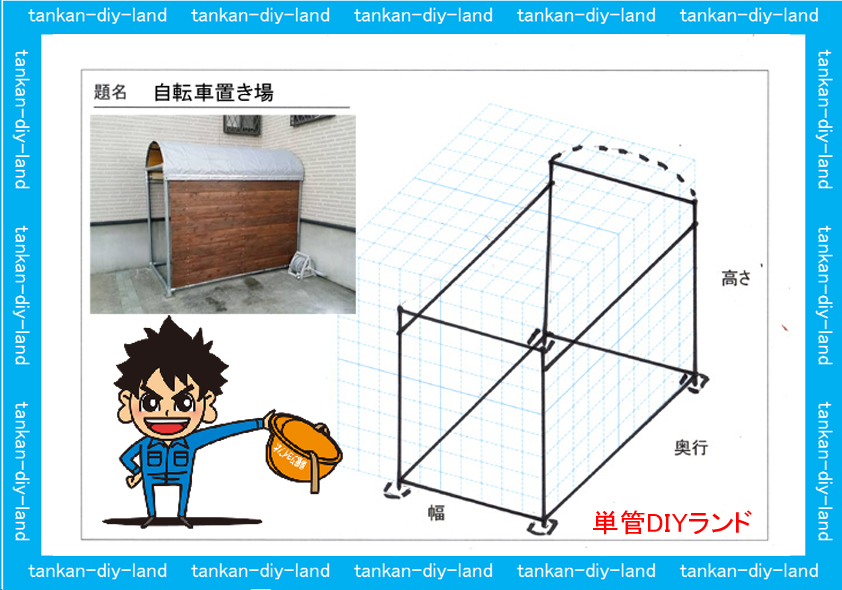

279)自転車置き場

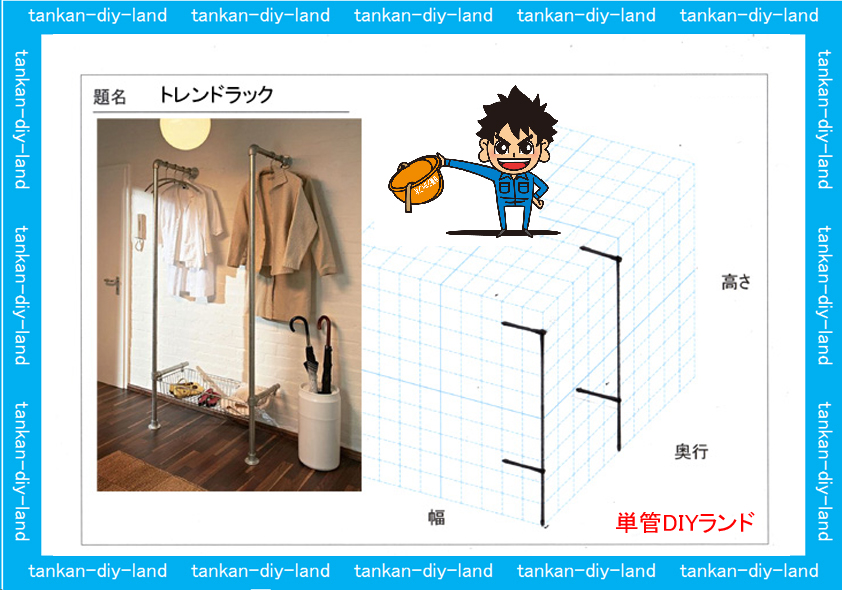

278)トレンドラック

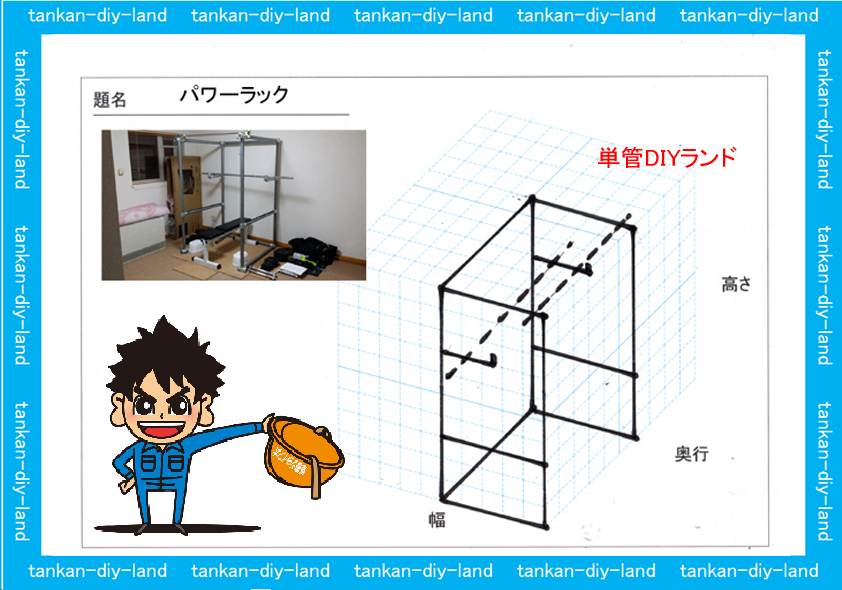

277) パワーラック

276)二階ベット(ロフトベット)

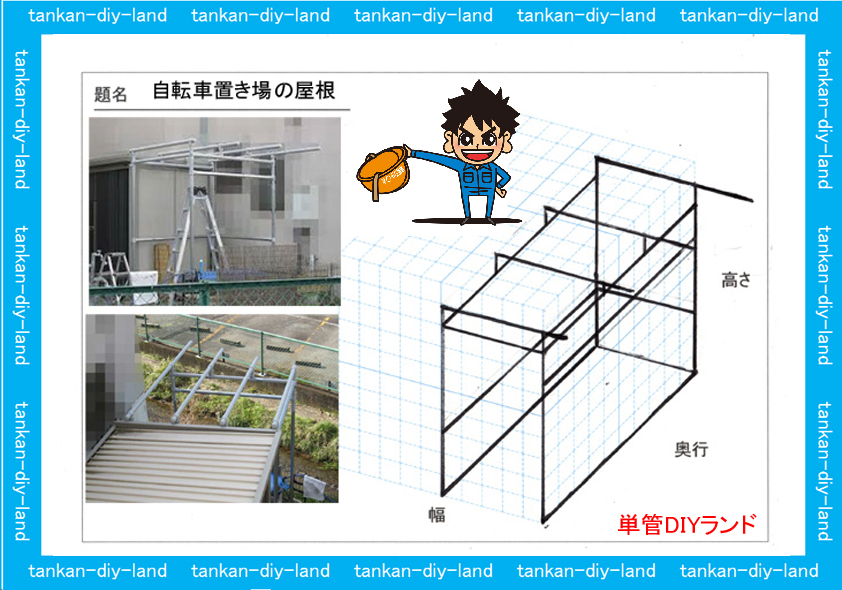

275) 自転車置き場の屋根

274) スロープ 坂道 廊下

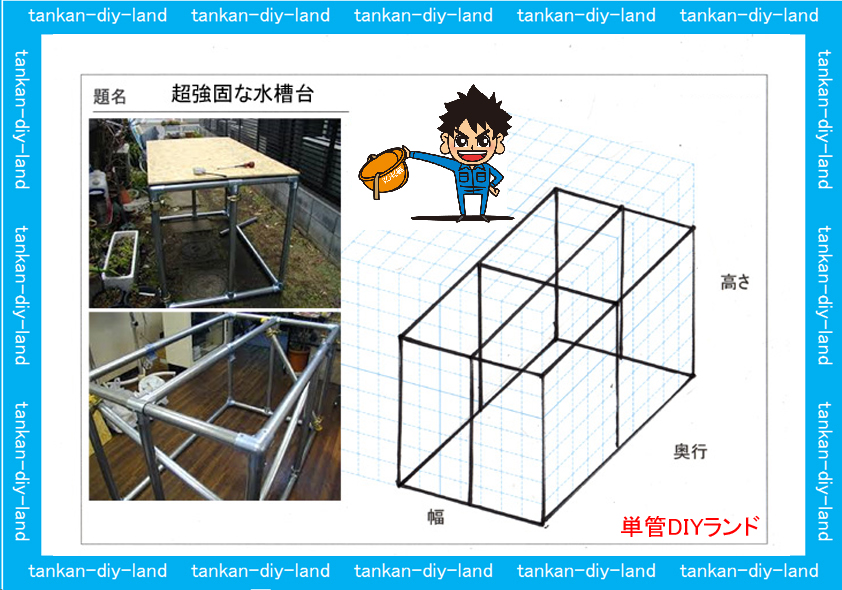

273) 水槽台

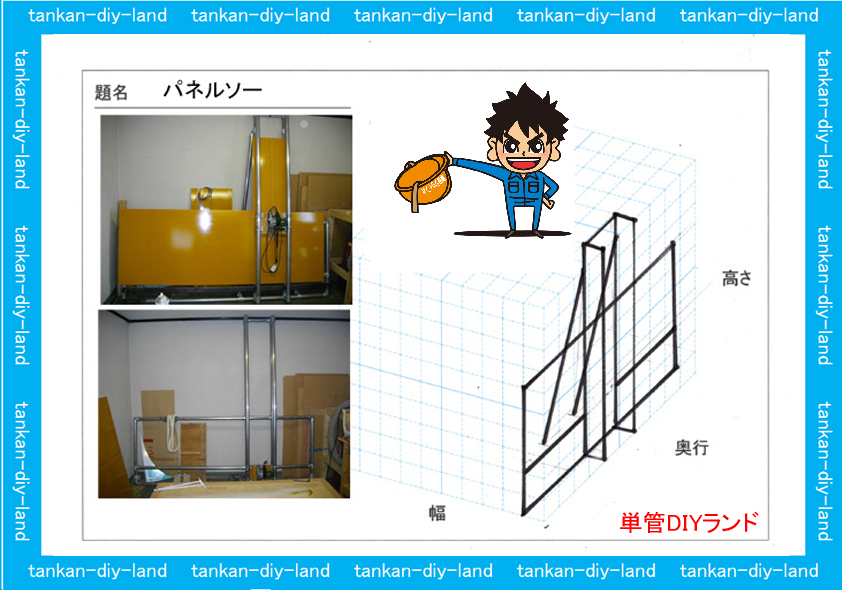

272) パネルソー

271) 連結濡れ縁側

270) 小型倉庫

269) 自転車置き場

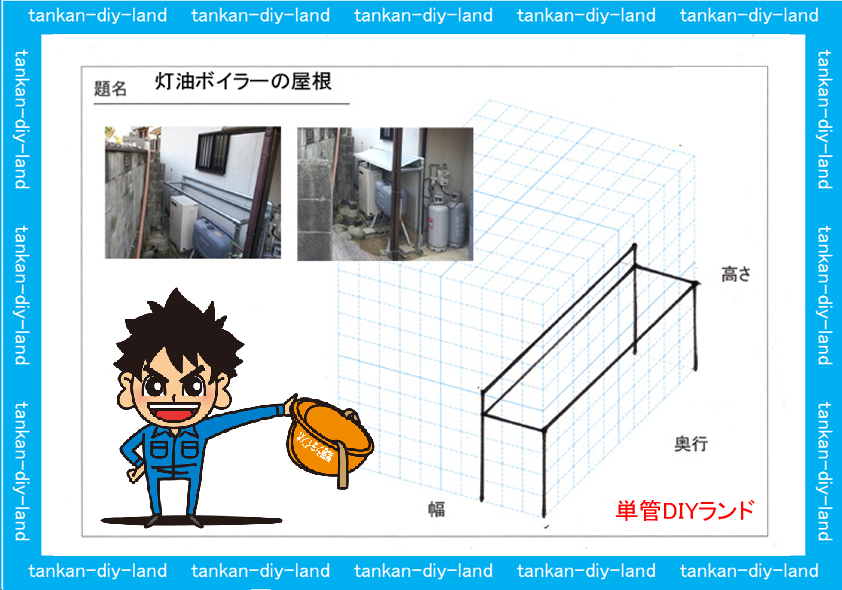

268)灯油ボイラー屋根

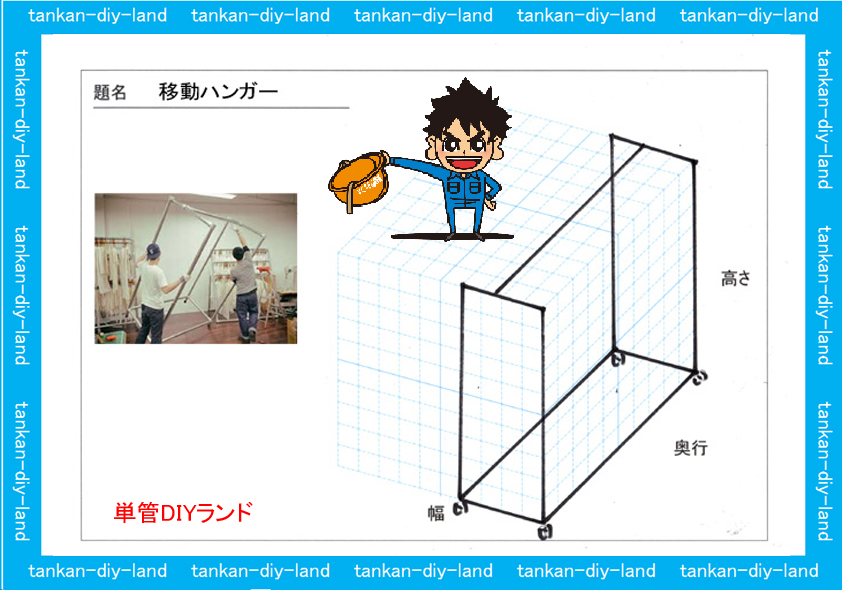

267) 移動ハンガー

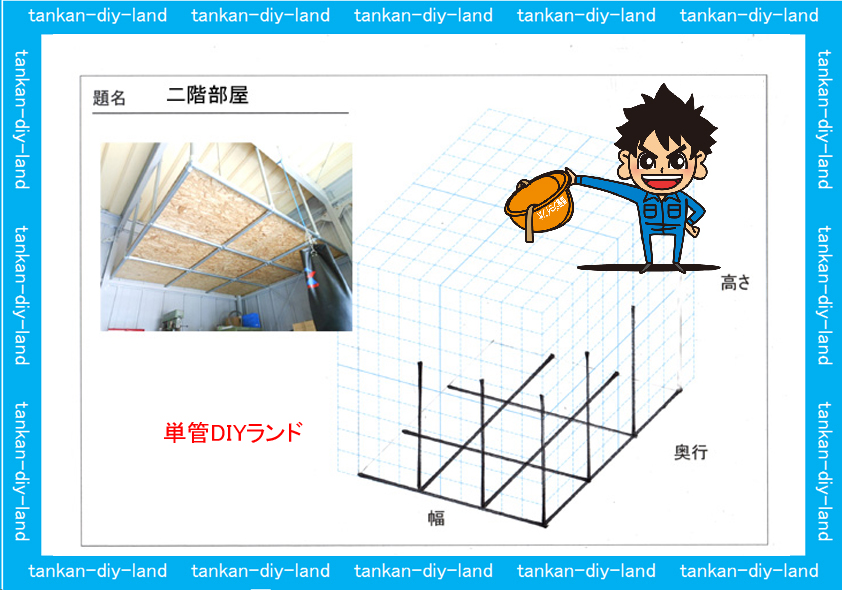

266) 二階部屋

265) 単管小屋 車庫

264) スタンディングデスク

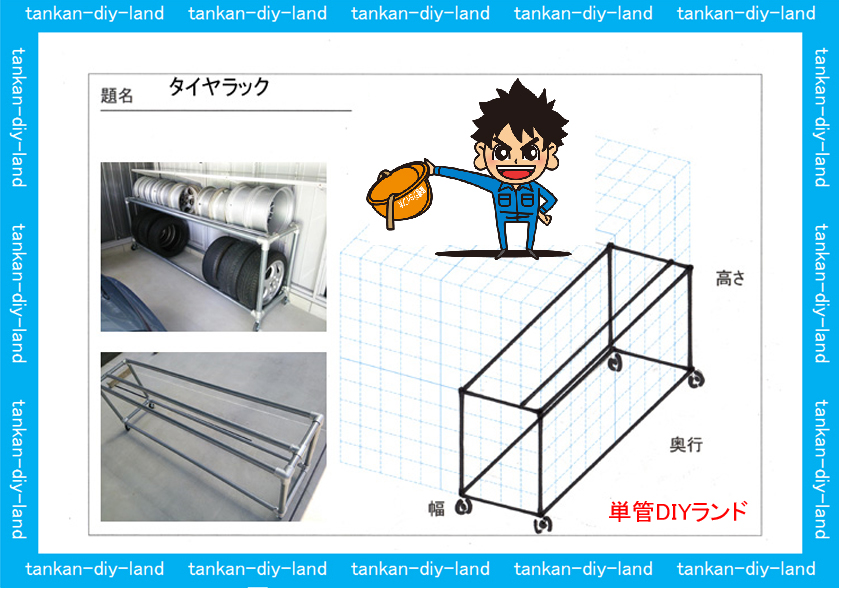

263) タイヤラック

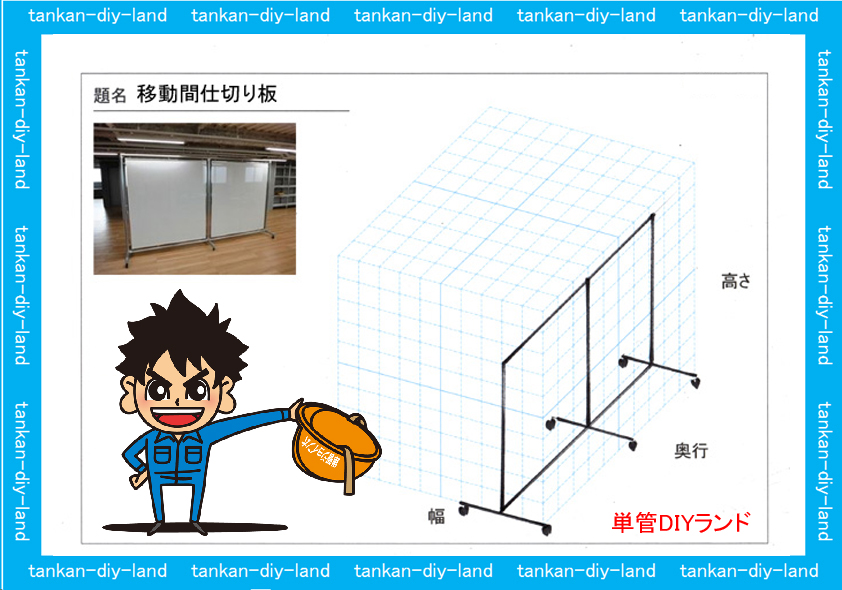

262) パーテーション

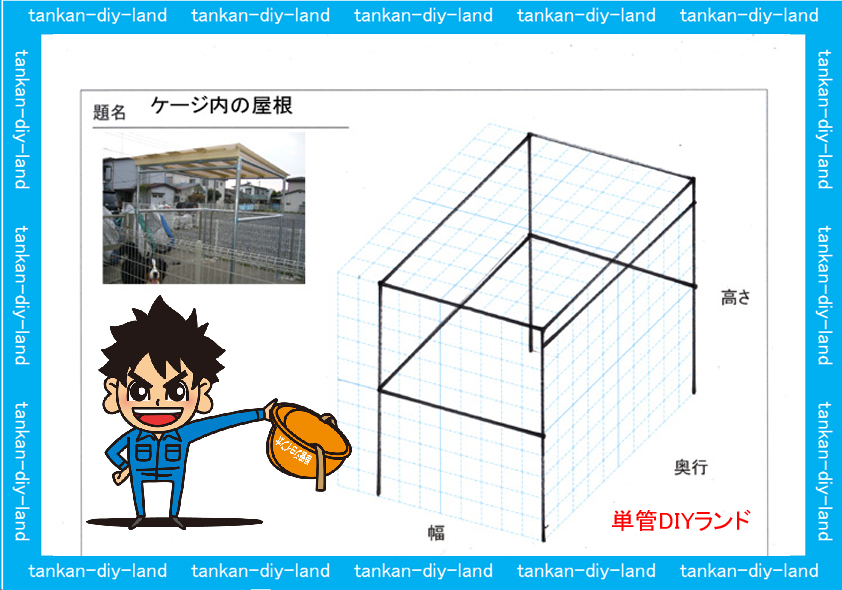

261)ケージ内の屋根

260)吊り作業台

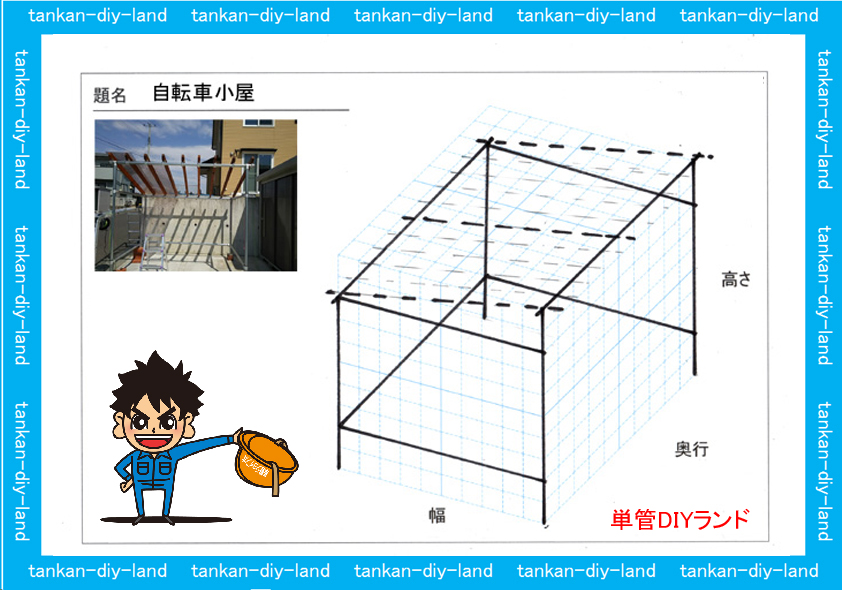

259)自転車小屋

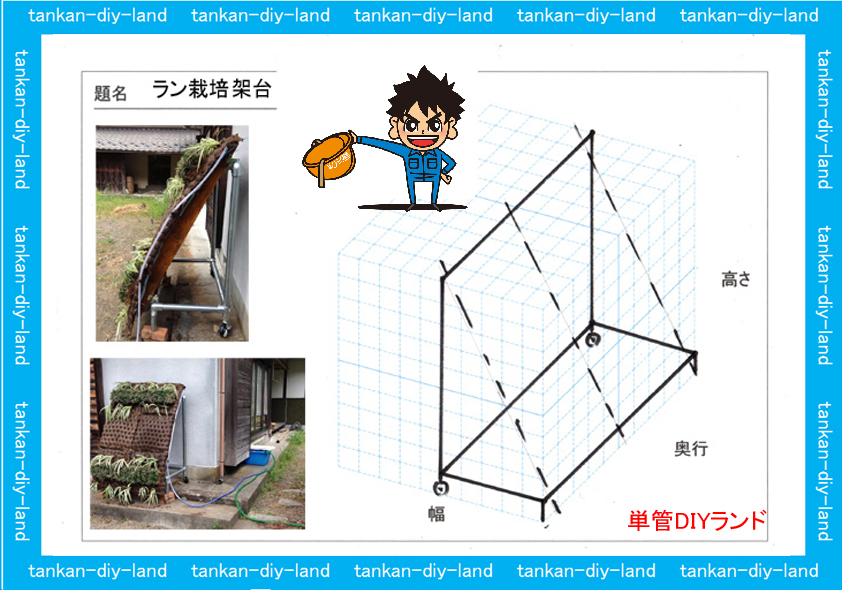

258) ラン栽培架台

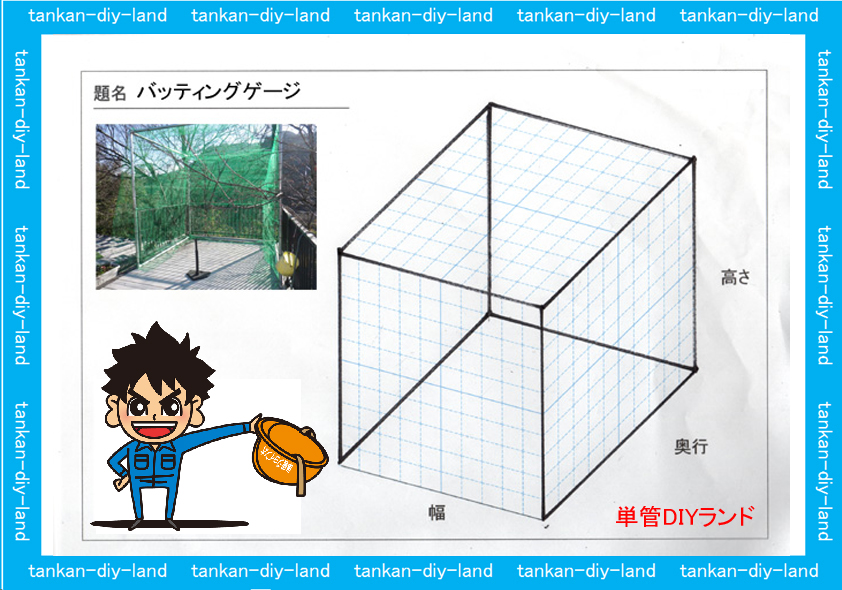

257)バッティングゲージ

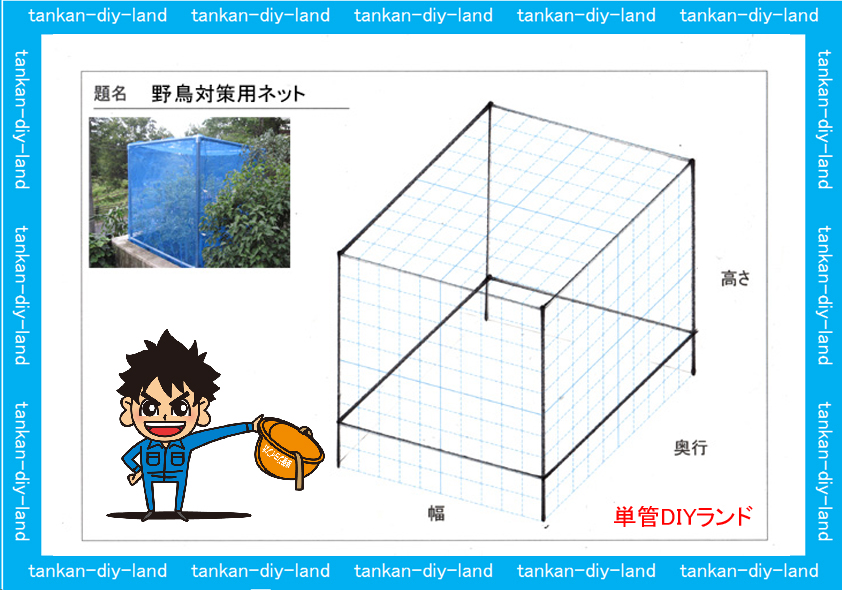

256)野鳥対策用ネット

255) 温室の骨組

254) 階段用 両手摺

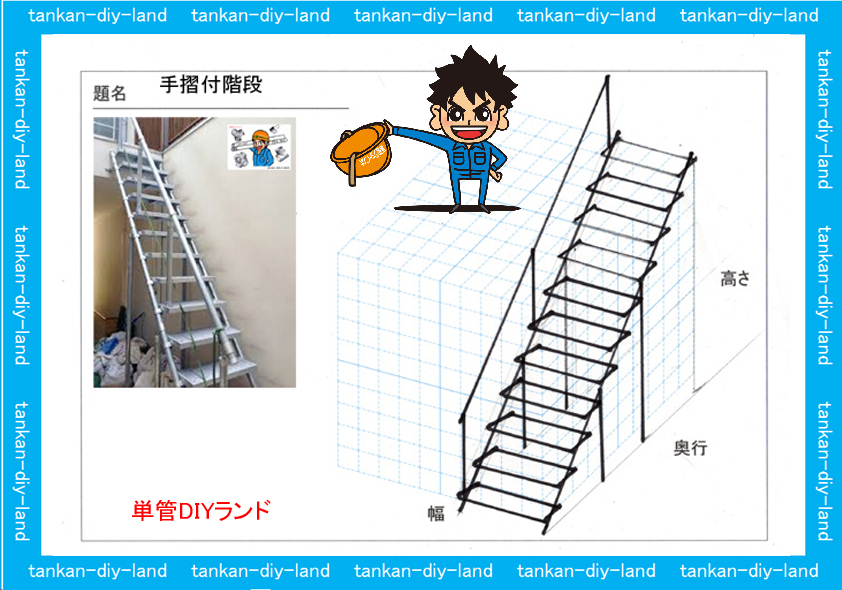

253) 手すり 付きロング 階段

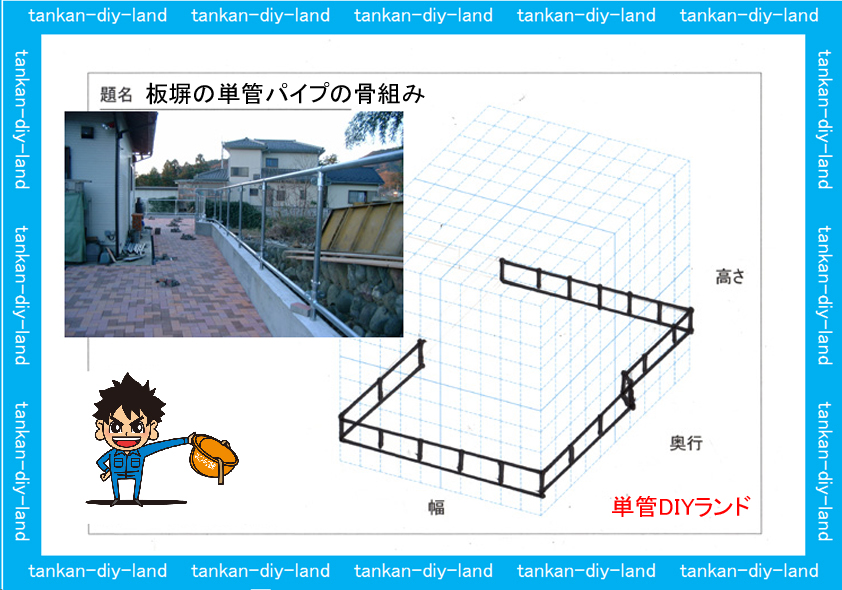

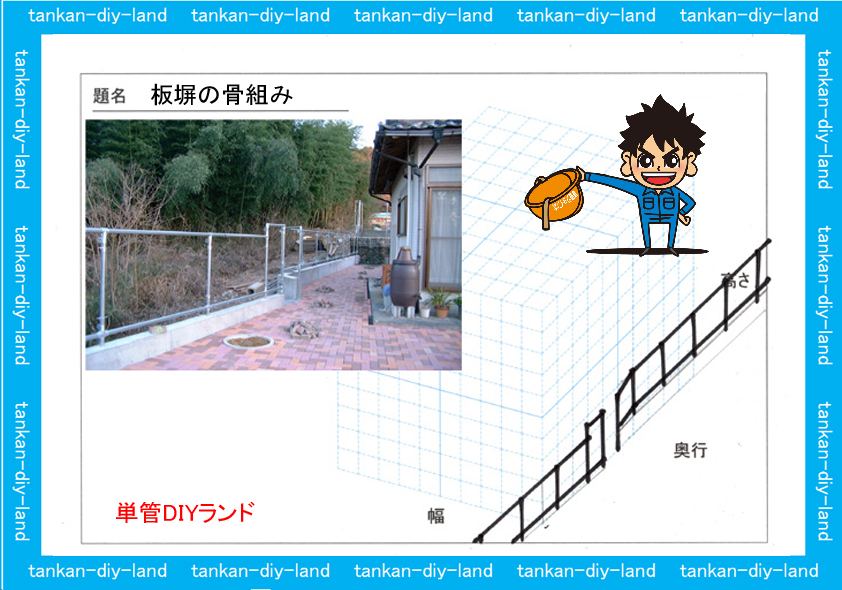

252) 単管パイプ 骨組板塀

251) 単管パイプお店の バイクスタンド

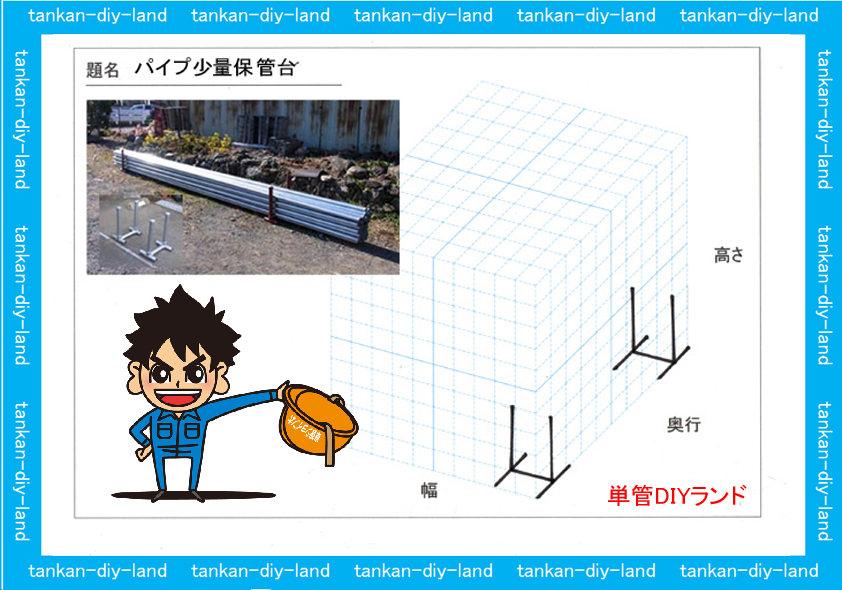

250) 単管パイプ少量保管台

249) 濡れ縁側

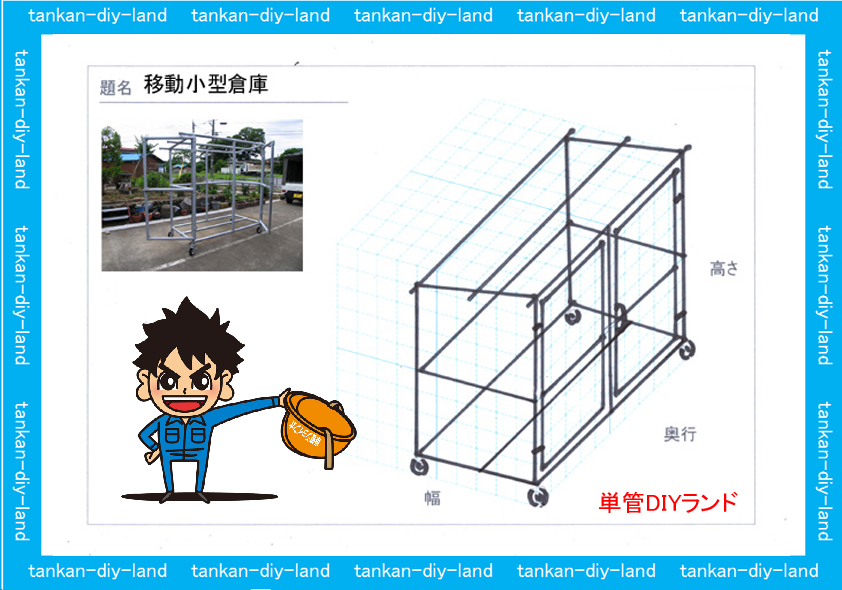

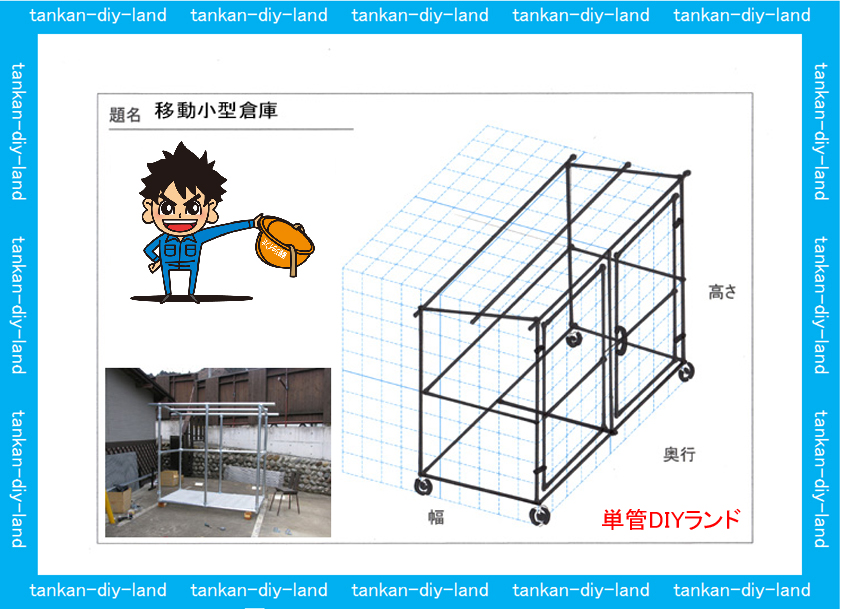

248) 移動小型 倉庫

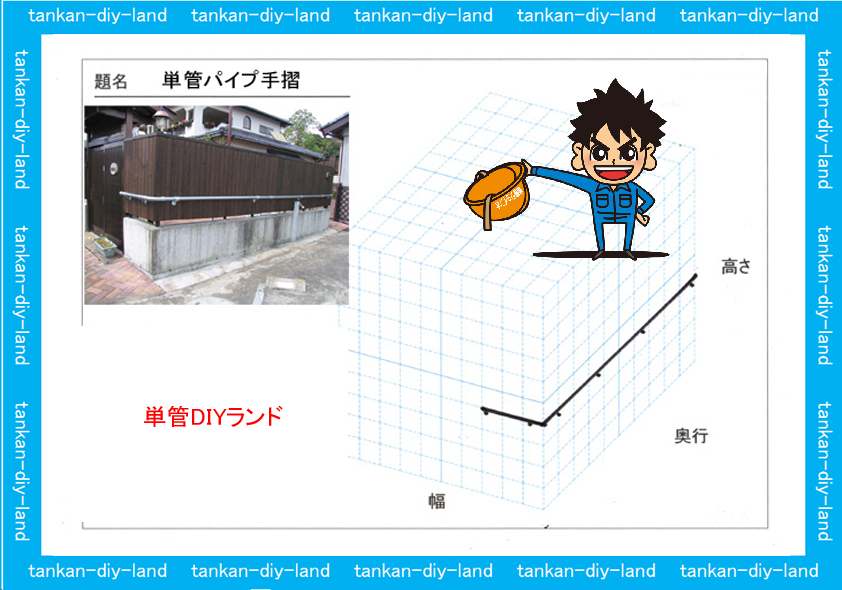

247) 単管パイプ 手すり

246)小型 倉庫

245)自転車置き場

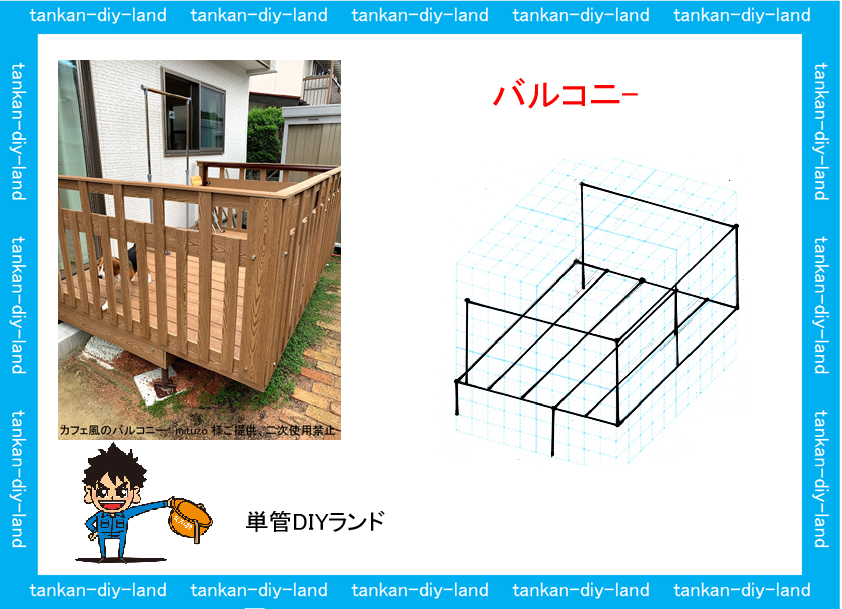

244) バルコニー

243) 何を造ってるのかな

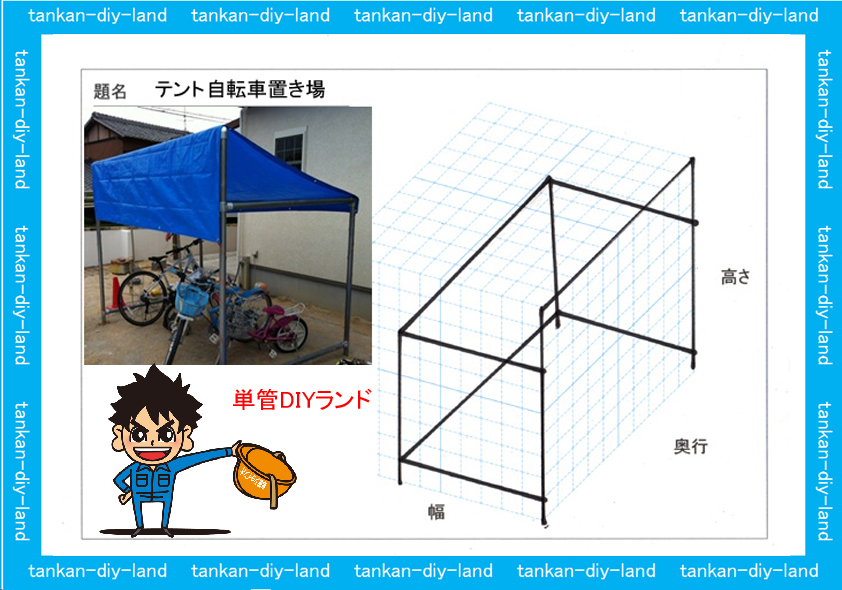

242) テント 自転車置き場

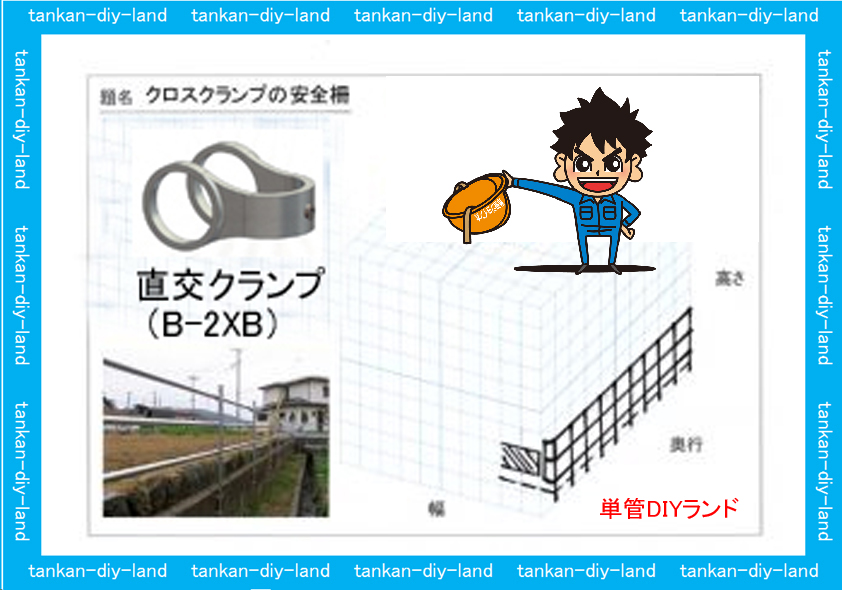

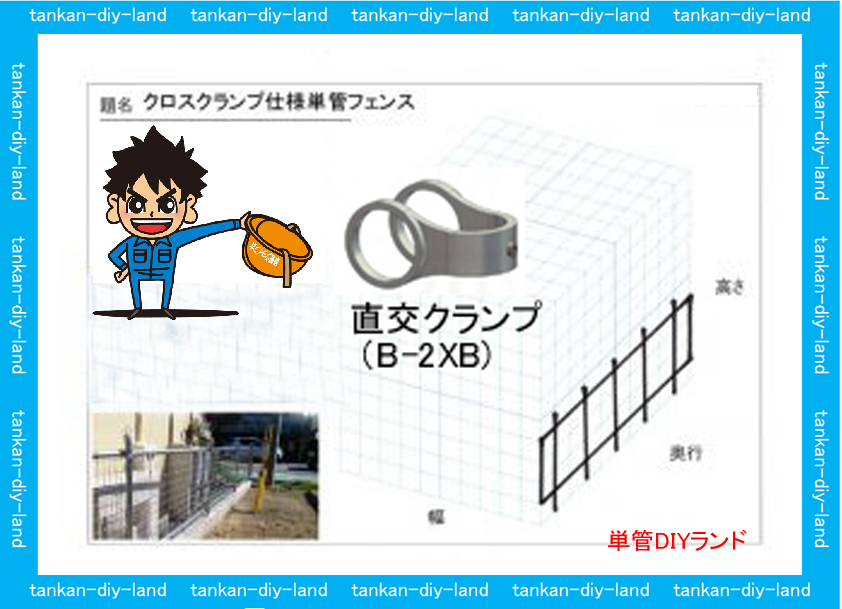

241) 単管直交 クロスクランプ 柵(B-2XB)

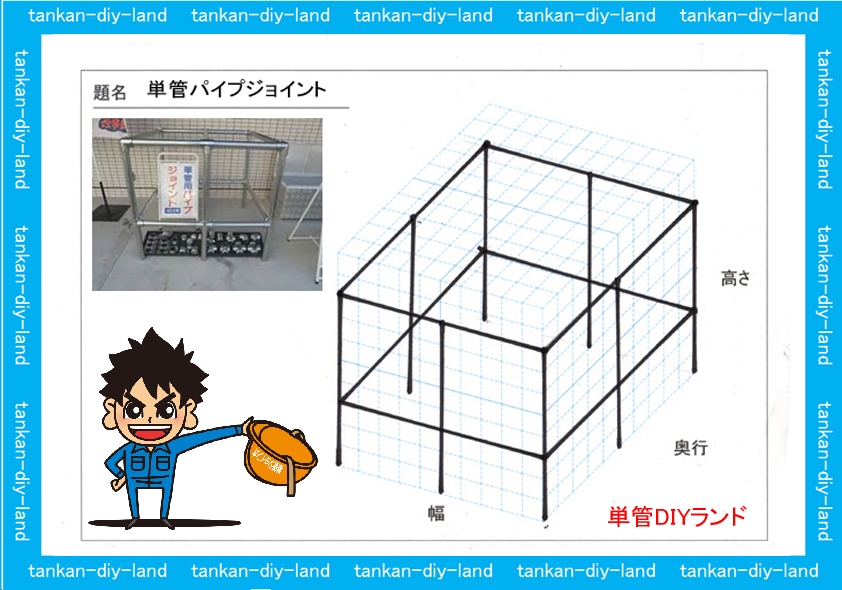

240) 単管パイプジョイント(LABO)組立

239) サイクルポ-ト

238) タイヤラック

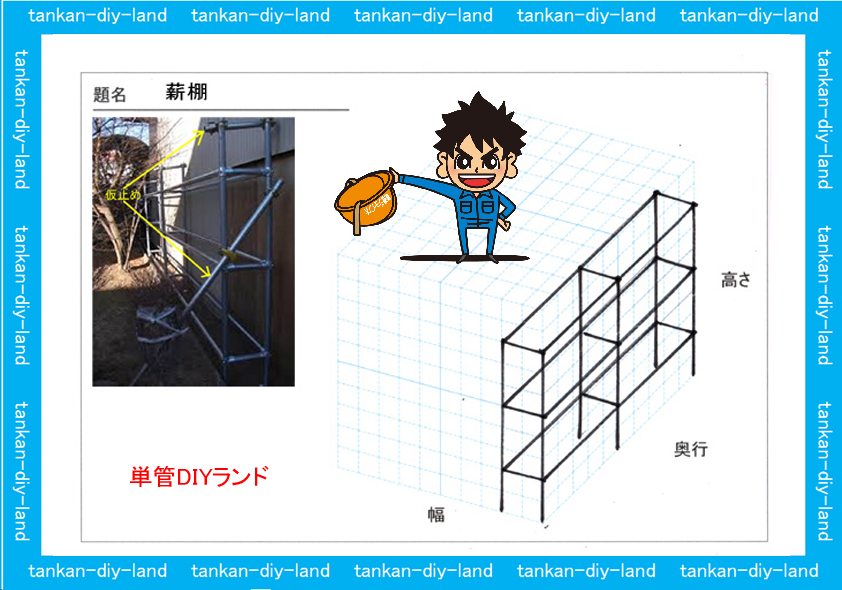

237) 薪棚

236) 機械棚

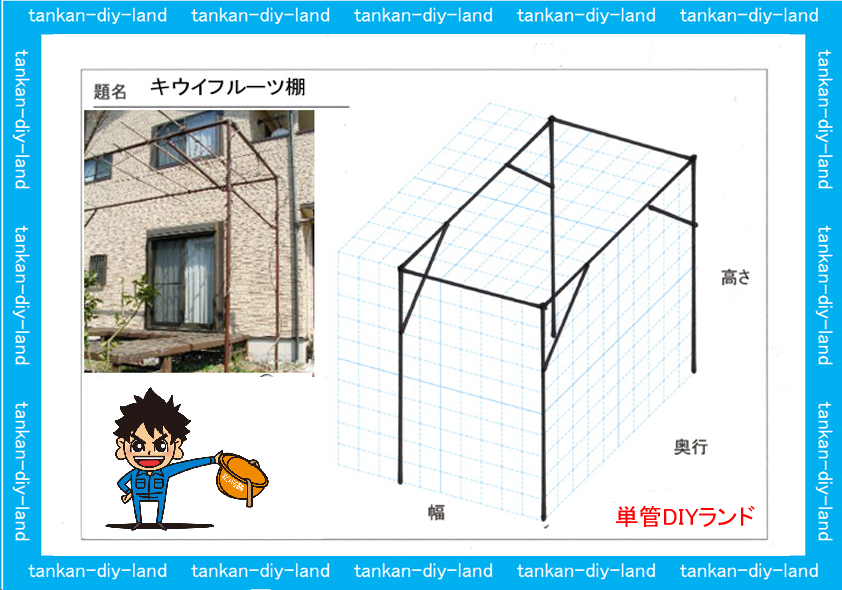

235)キウイ棚

234)太陽光 ソーラー パネル 架台

233)単管パイプ屋根の骨組

232)吊り枠

231)自転車置き場

230)棚

229)チンニングスタンド

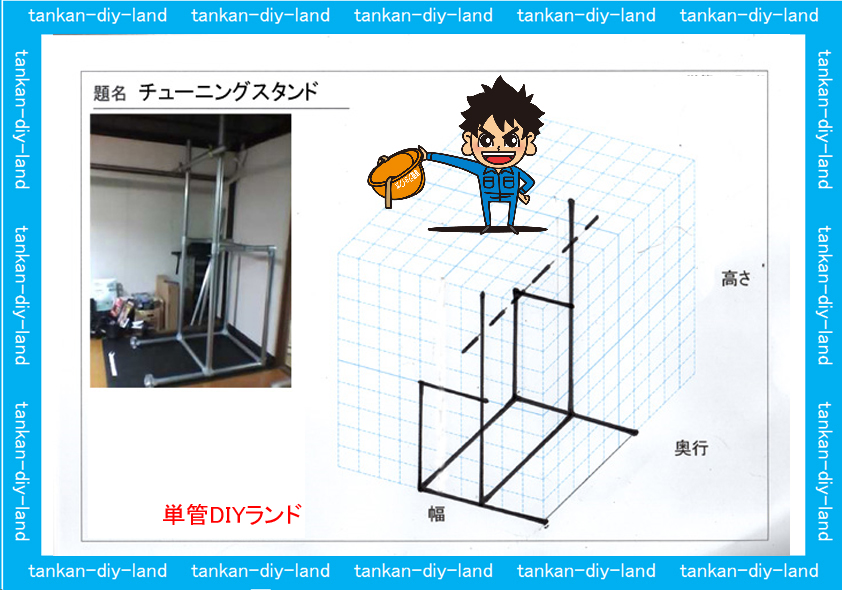

228)チューニング スタンド

227)サイコロジム

226)太陽光 ソーラー パネル 架台

225)ベッド

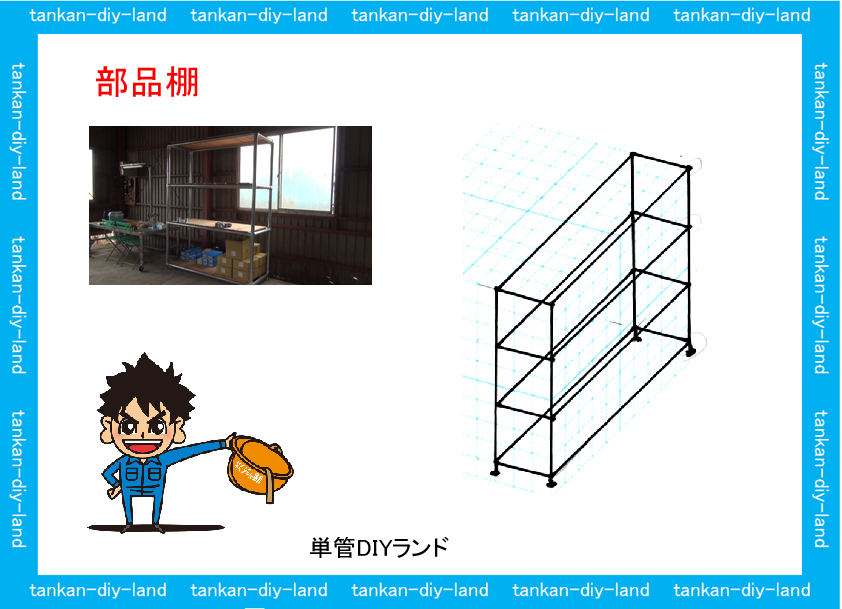

224)棚

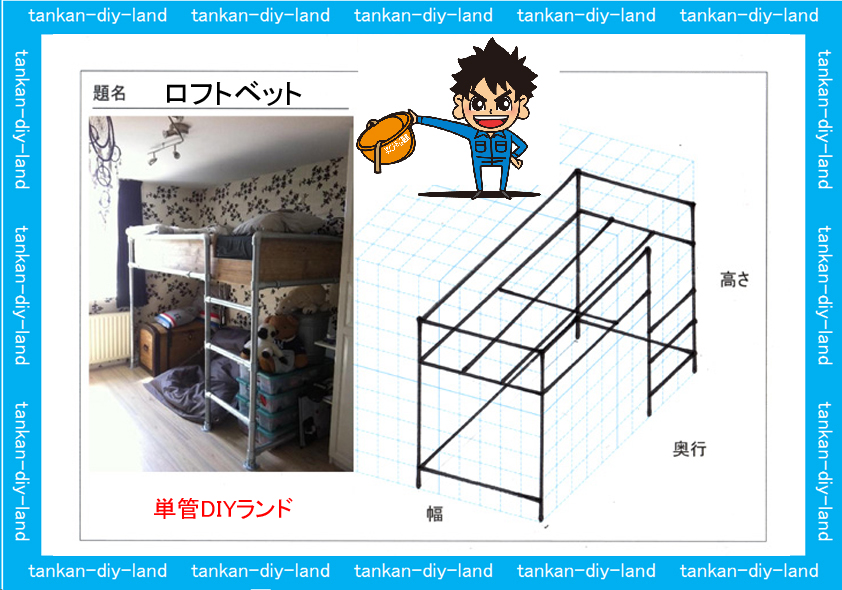

223)ロフトベッド

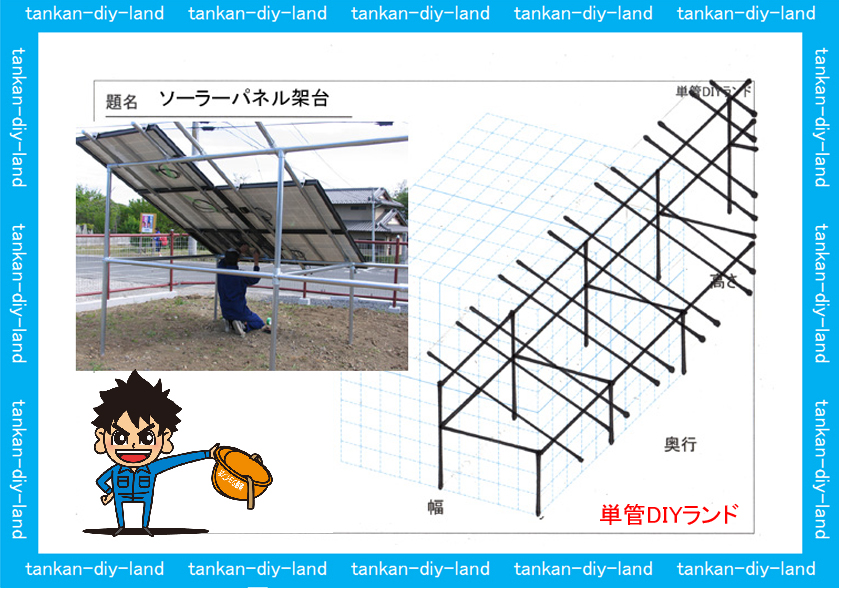

222)ソーラー パネル架台

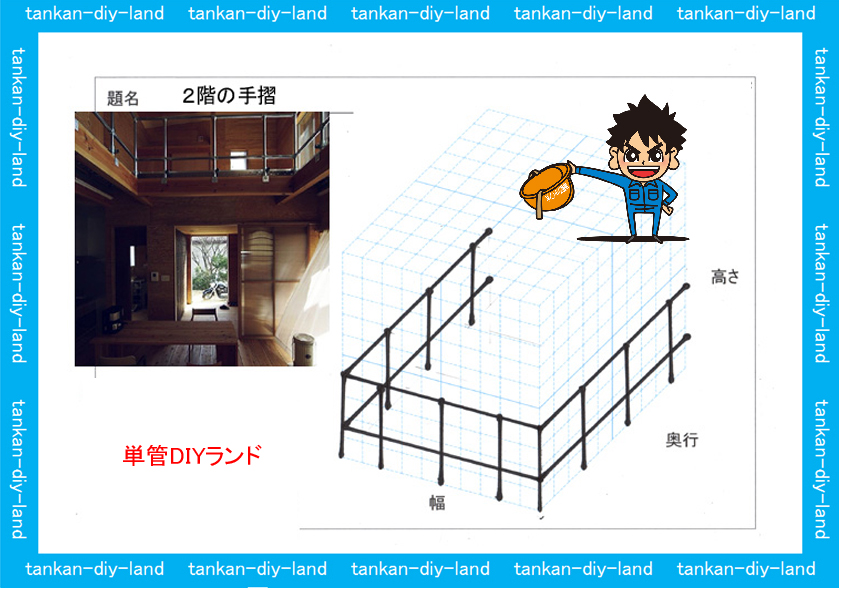

221)二階ラウンジ 手摺

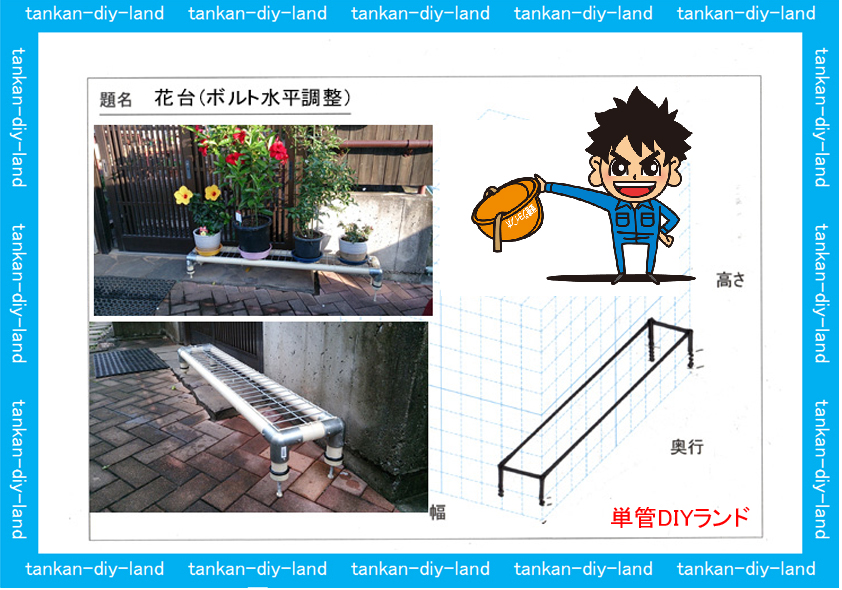

220)花台(ボルト水平調整付き)

219)タイヤラック

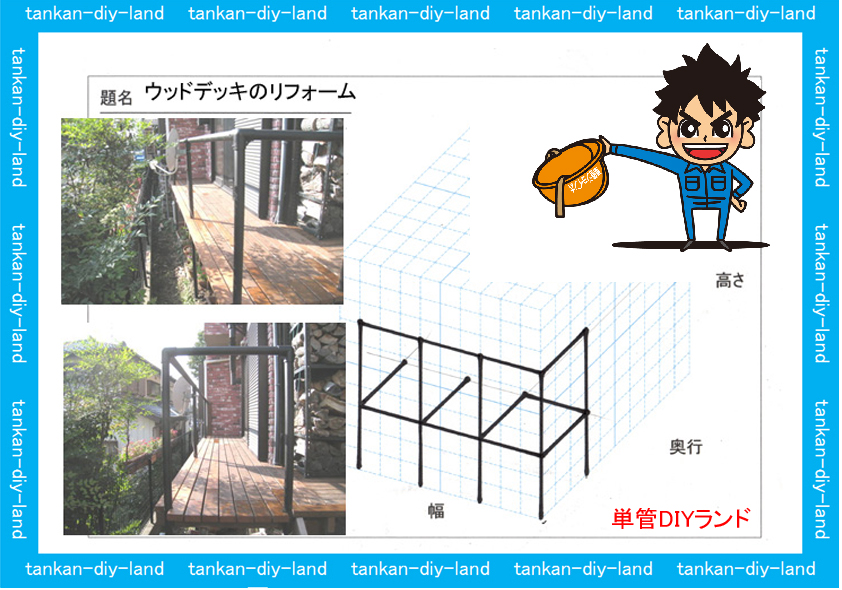

218)ウッドデッキ リフォーム

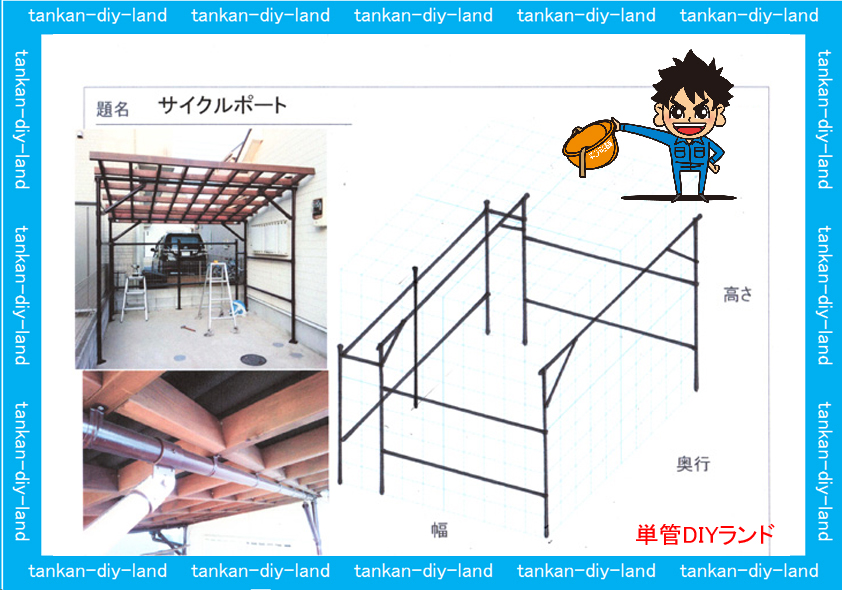

217)サイクルポート

216)太陽光 ソーラー パネル 架台

215) テント、物置き 自転車置き場

214) 日テレ「 心ゆさぶれ!先輩ROCK YOU 」 スタジオディスプレイ

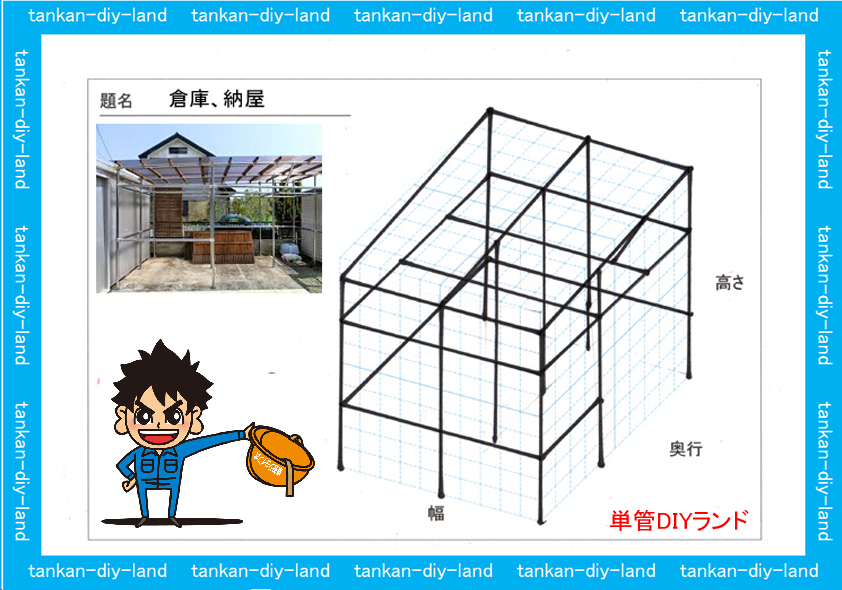

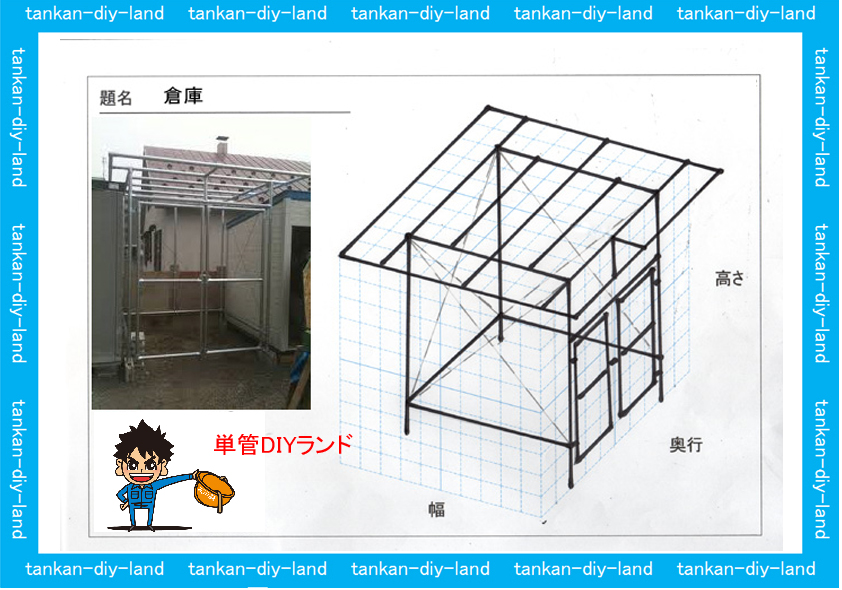

213) 倉庫

212) 自転車 車庫

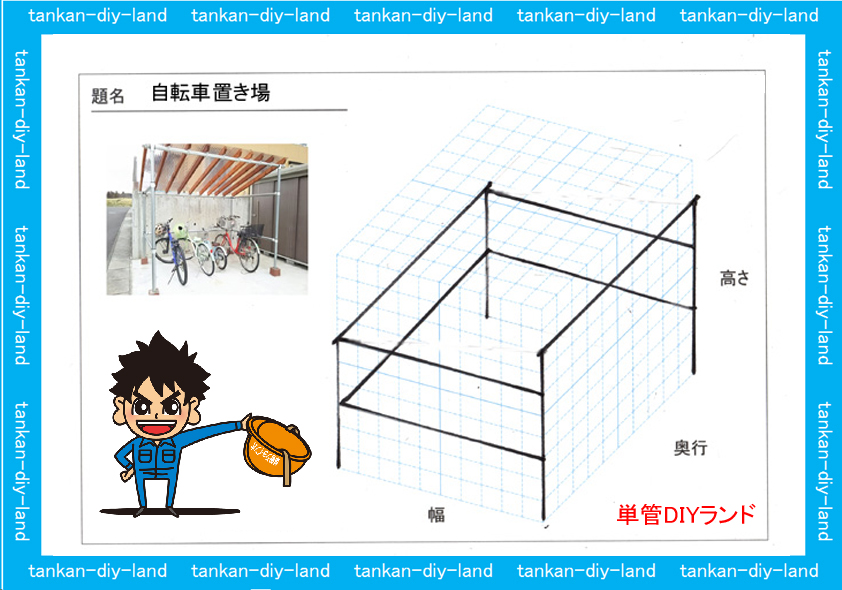

211) 自転車置き場

210) 倉庫 納谷 小屋

209) 自立型 太陽光 ソーラー パネル

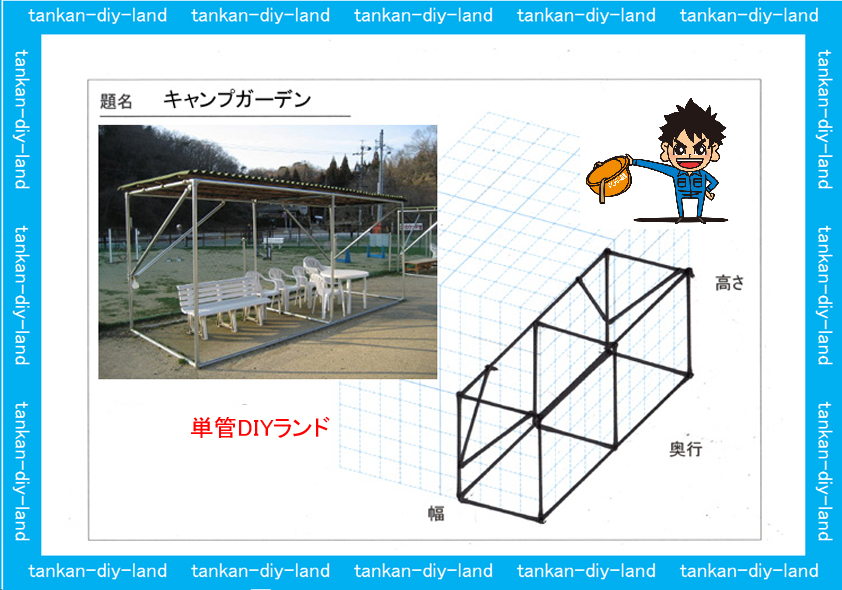

208) キャンプガーデン

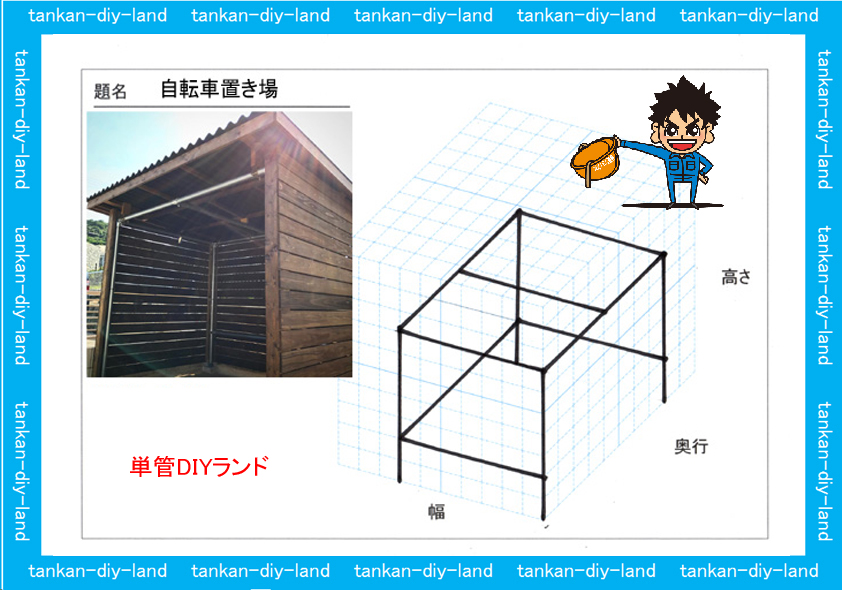

207) 自転車置き場

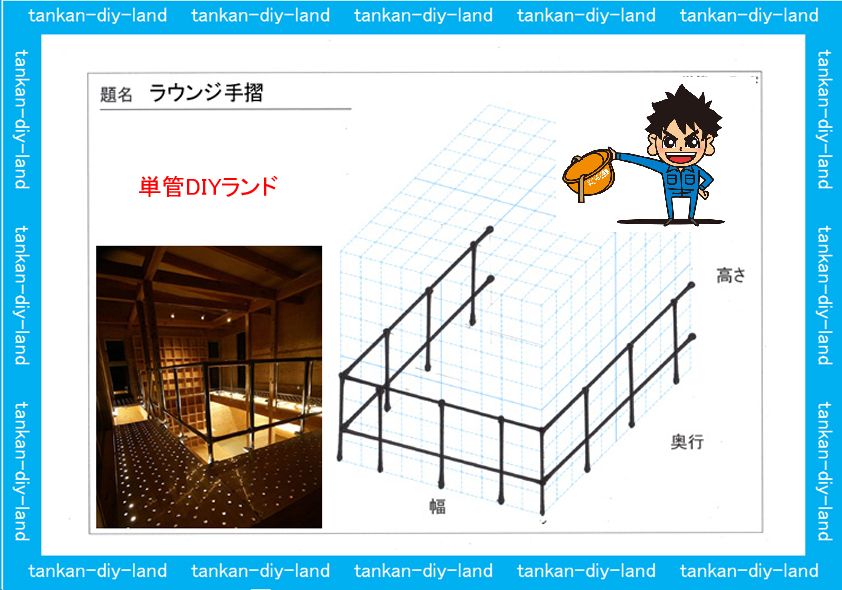

206) ラウンジ 手摺

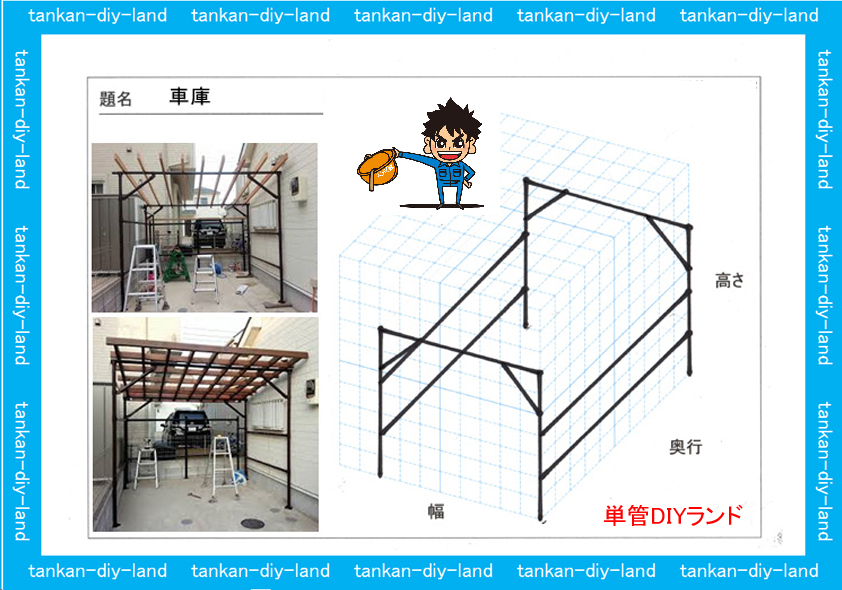

205) 車庫

204) 単管 パイプ 衣装棚

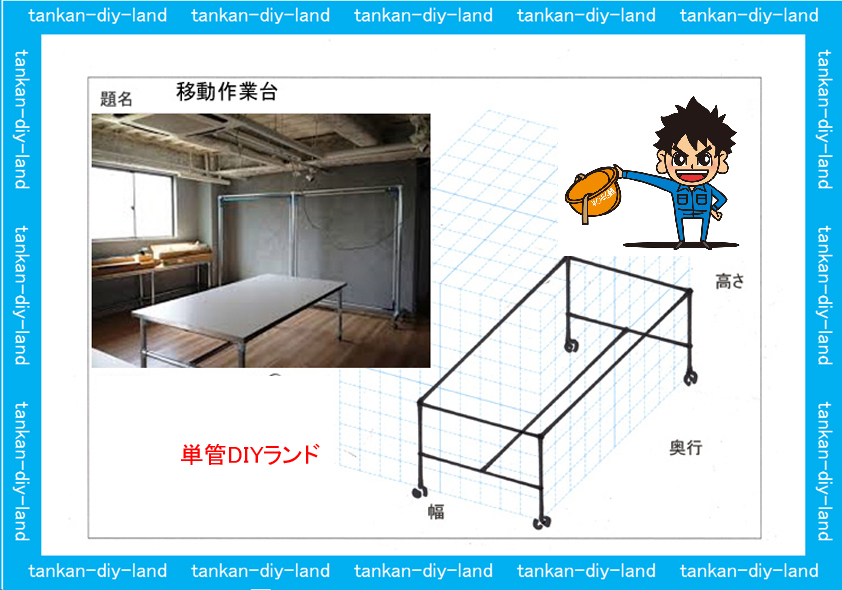

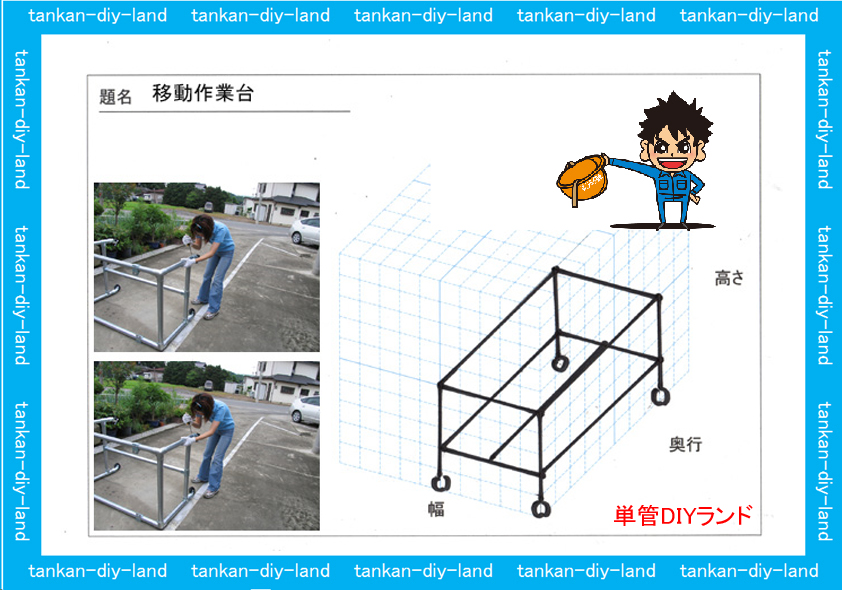

203) 移動 作業台

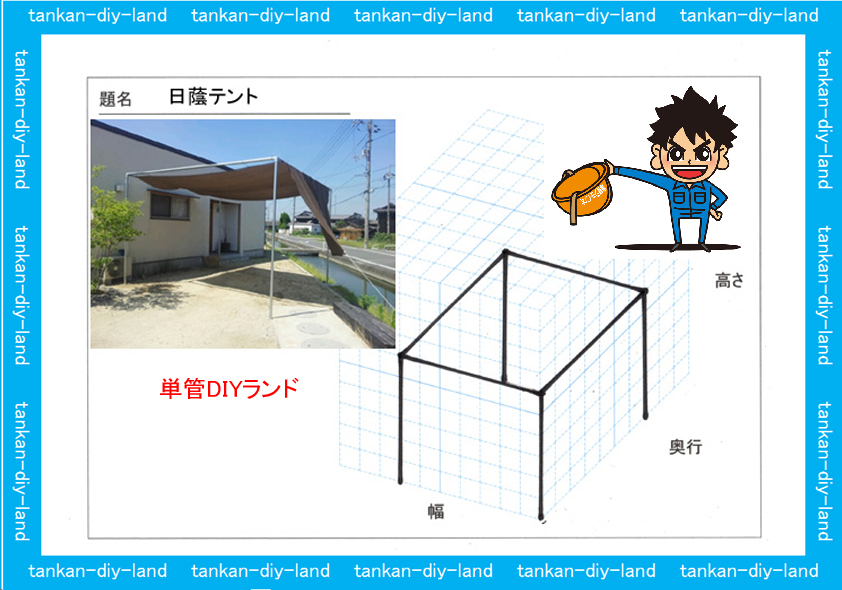

202) 日蔭 テント

201)ベッド

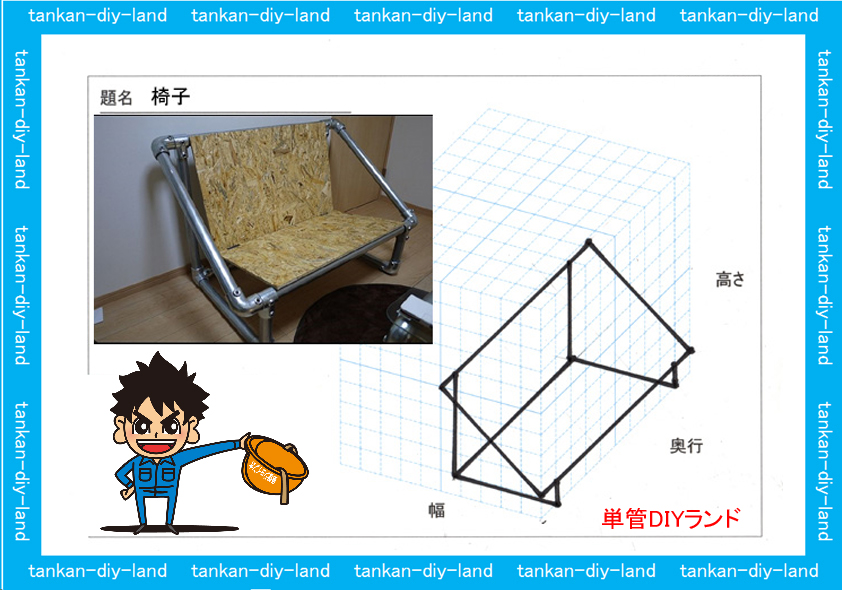

200) 椅子 ソファー

199) 太陽光 パネル 架台

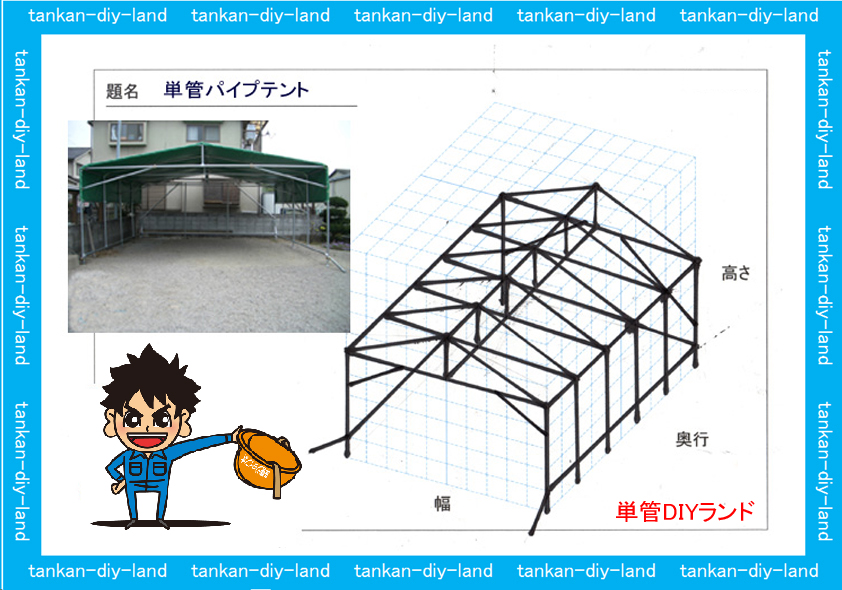

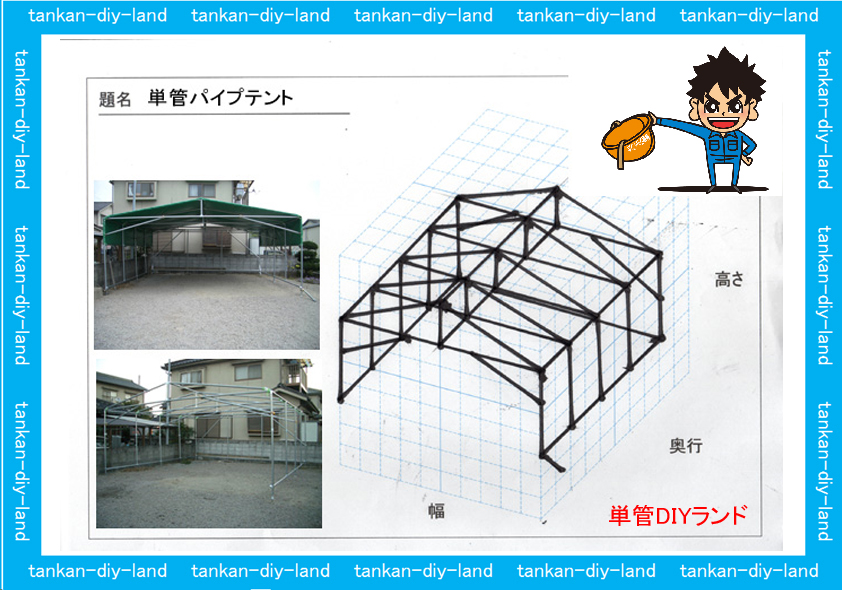

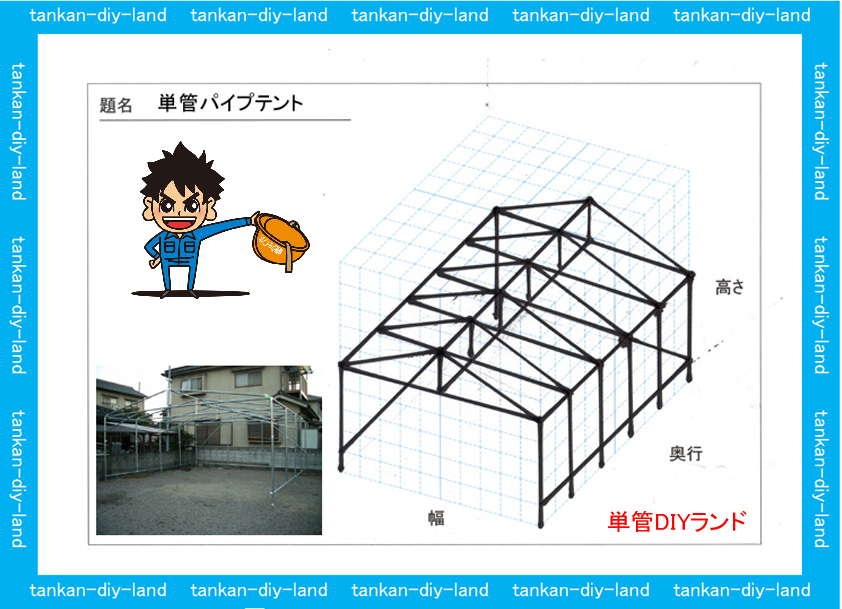

198) 単管パイプ テント

197)単管パイプ テント

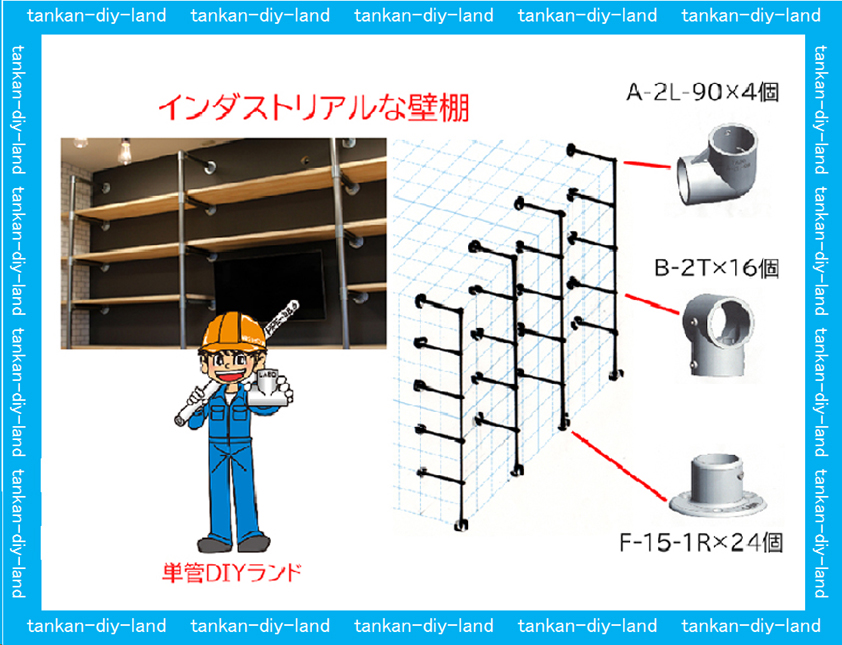

196)単管パイプ棚

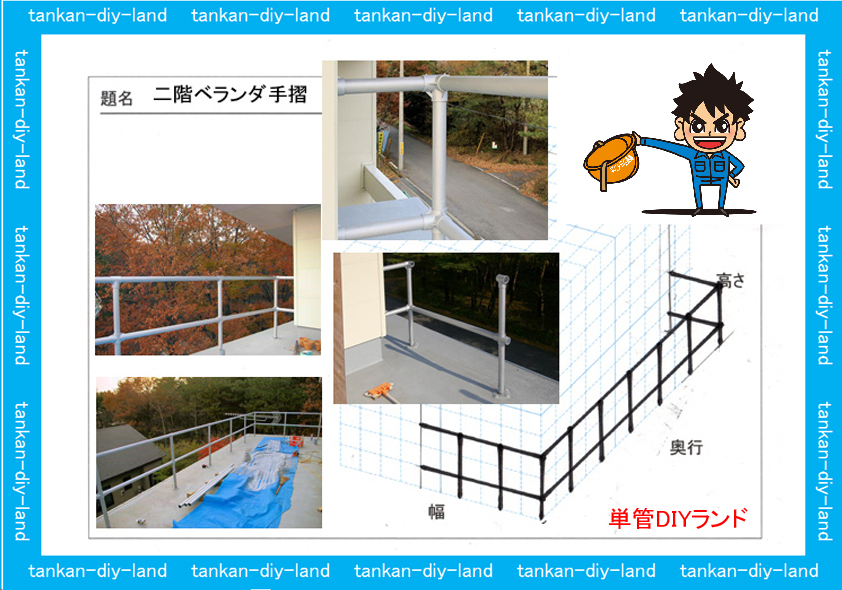

195) 二階 ベランダ 手すり

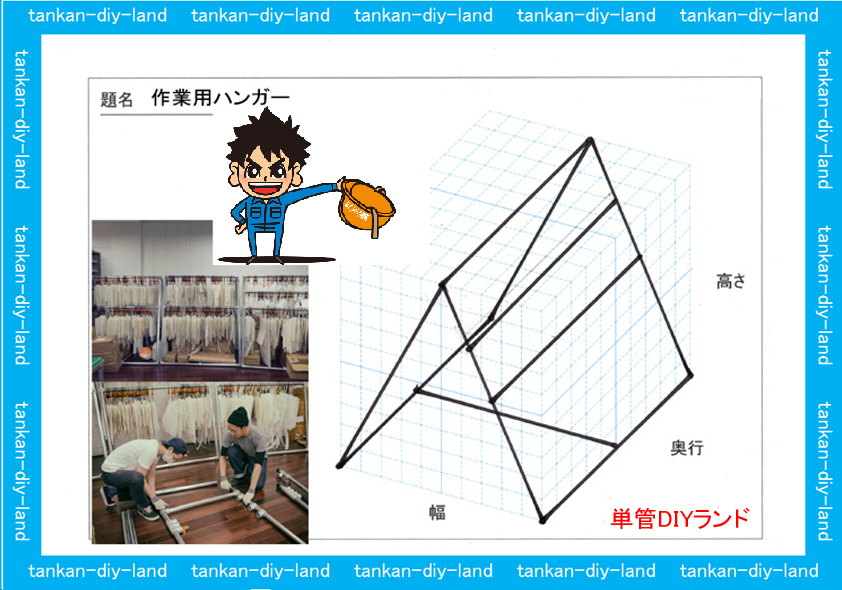

194) 作業用 ハンガー

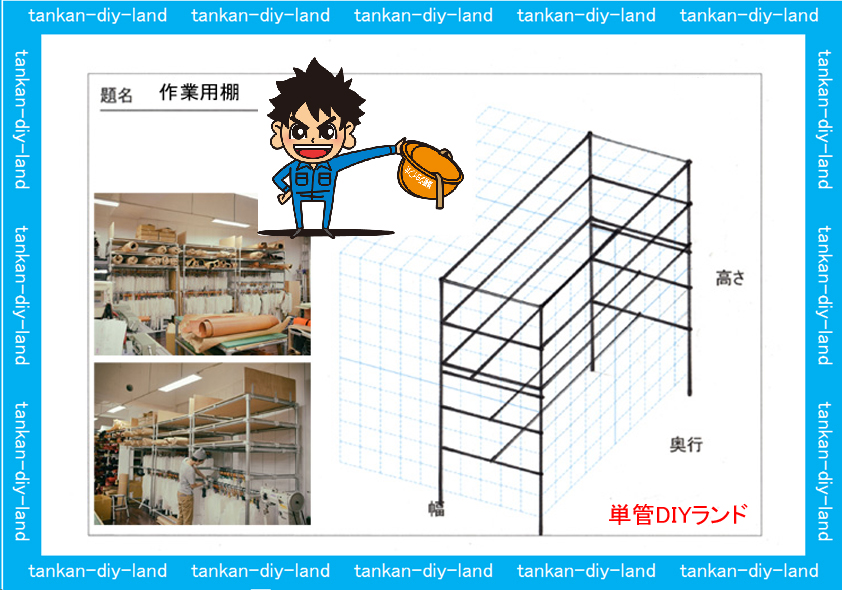

193) 作業用 棚

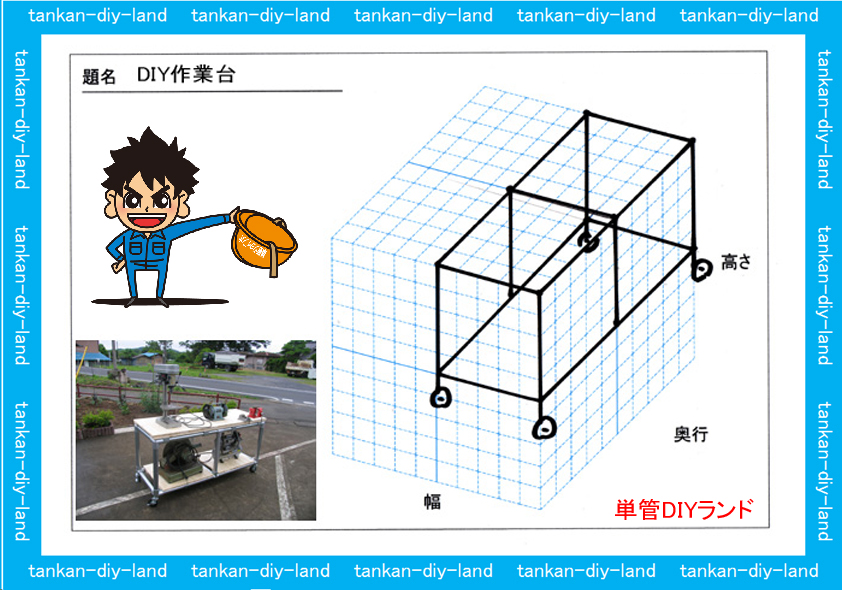

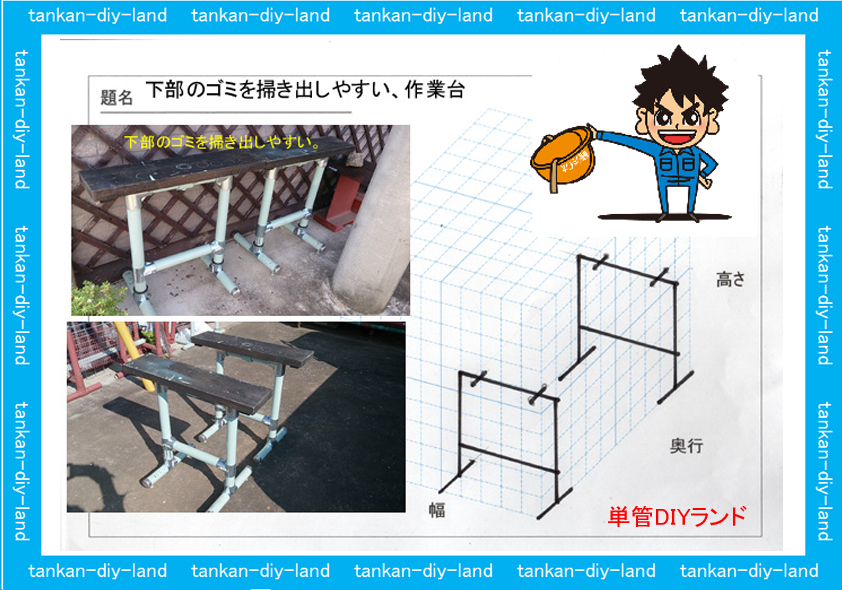

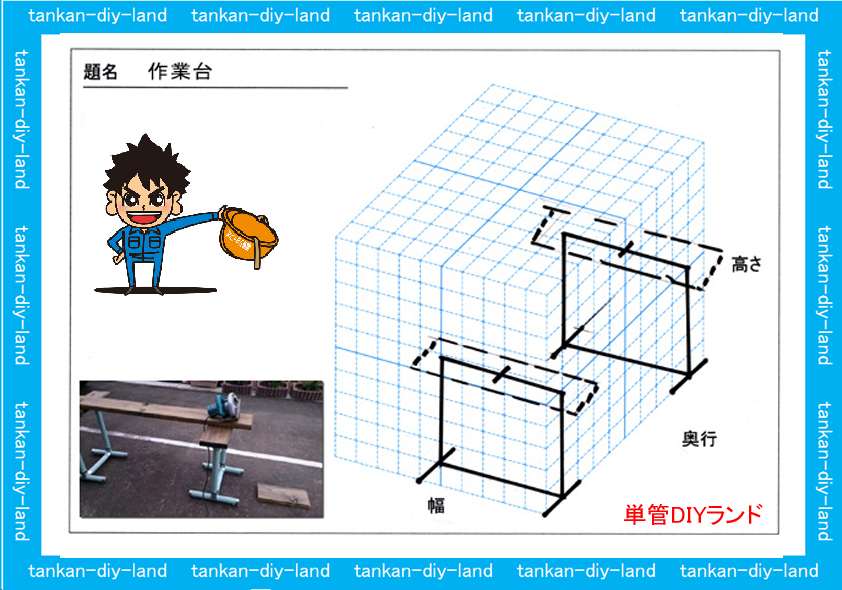

192) 作業台

191) 単管パイプ 安全柵

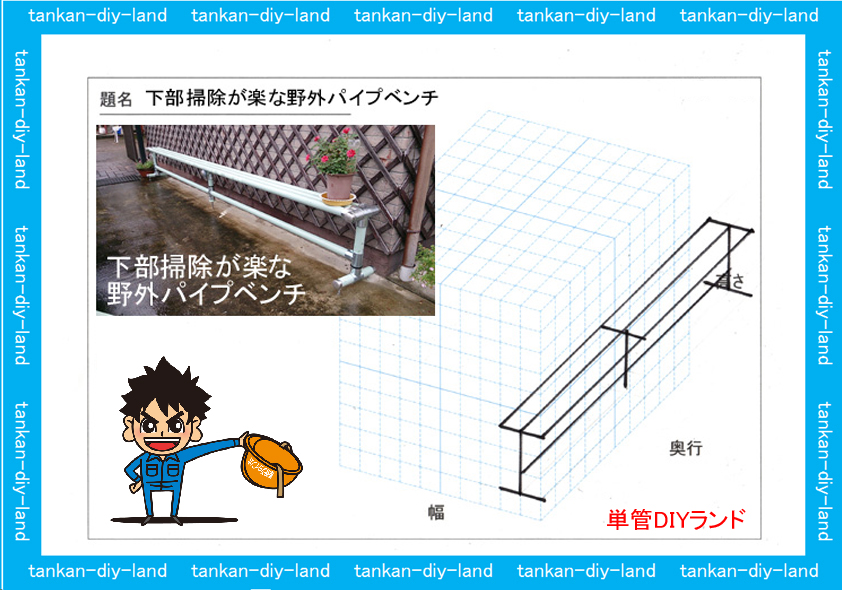

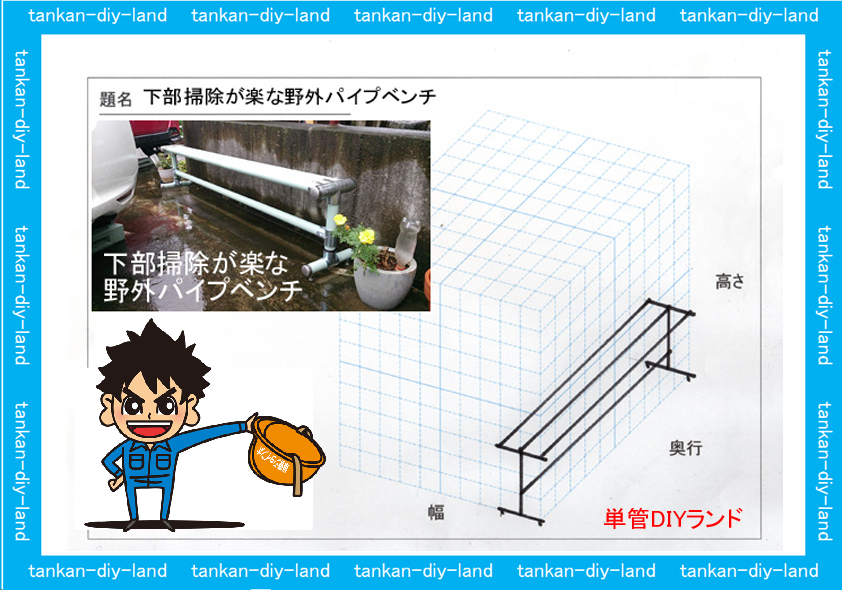

190) 下部掃除が楽な野外パイプ ベンチ

189) 下部掃除が楽な野外パイプ ベンチ

188) 単管パイプ安全 柵

187) 背柱 フェンス

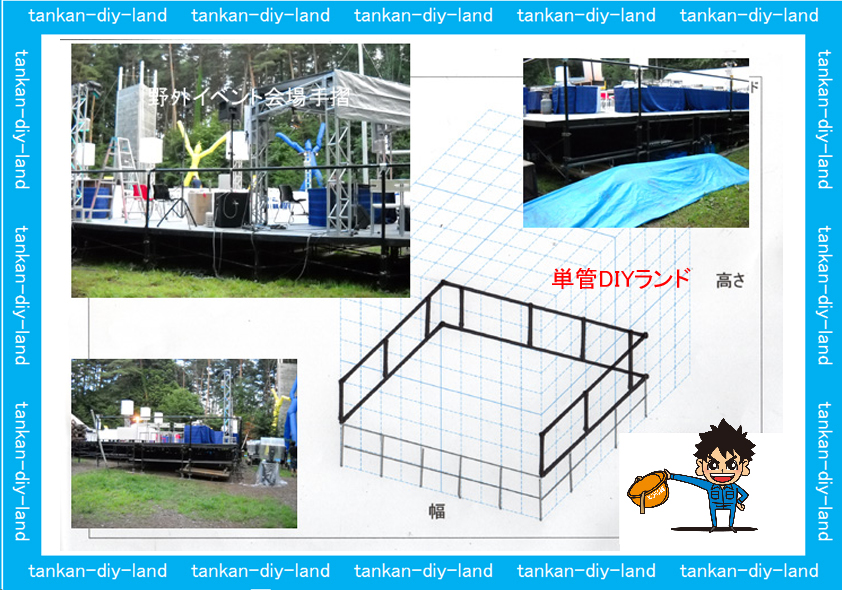

186) イベント会場

185) ベンチの下が掃除しやすい野外 ベンチ

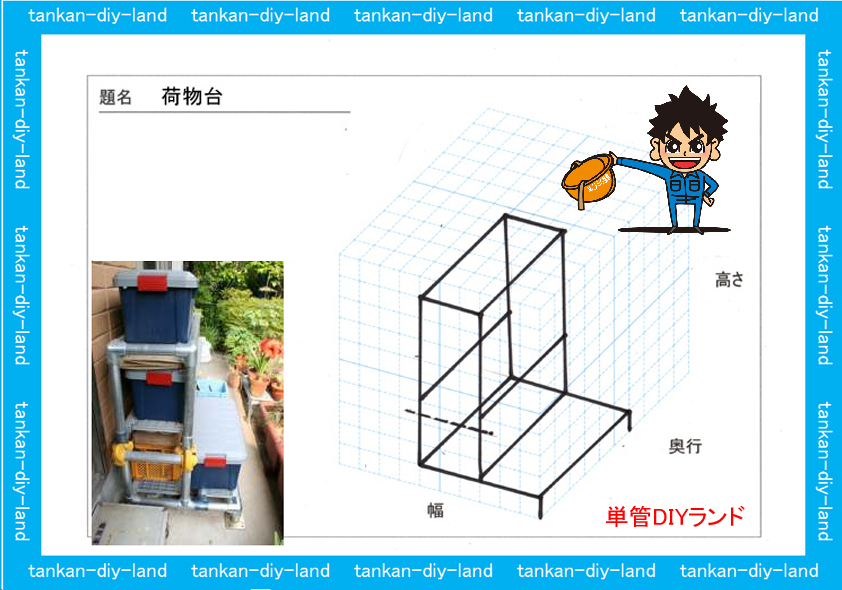

184)荷物台

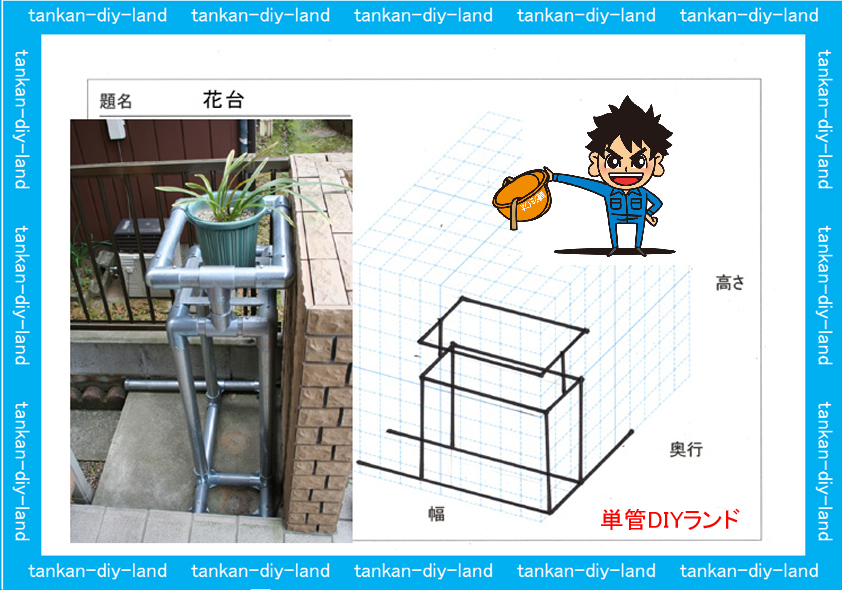

183)花台

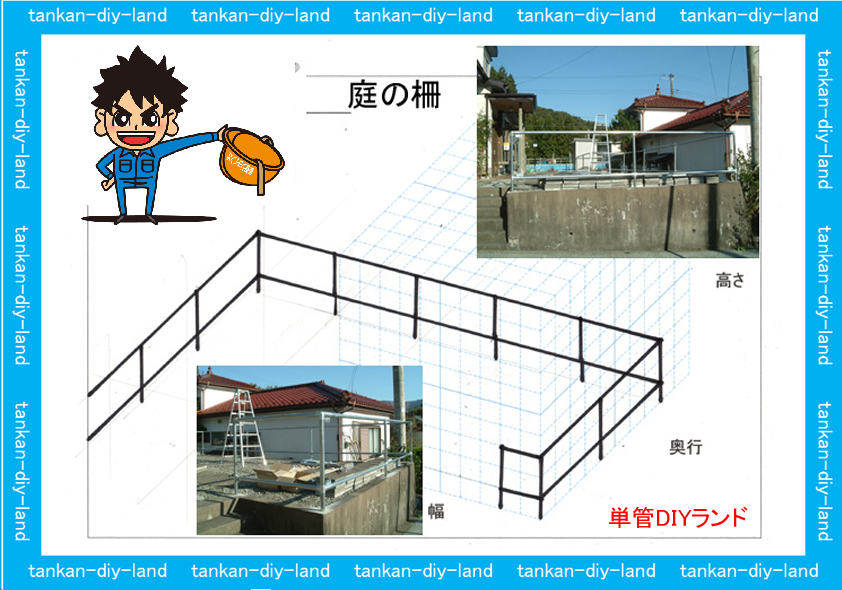

182)庭の柵

181)自転車置き場

180)単管パイプ板塀の骨組

179)単管パイプ板塀の骨組

178)単管パイプ板塀の骨組

177) 板塀の単管パイプ骨組

176) ブランコの単管パイプ安全柵

175) バリケード

174) エキスパンドメタル柵

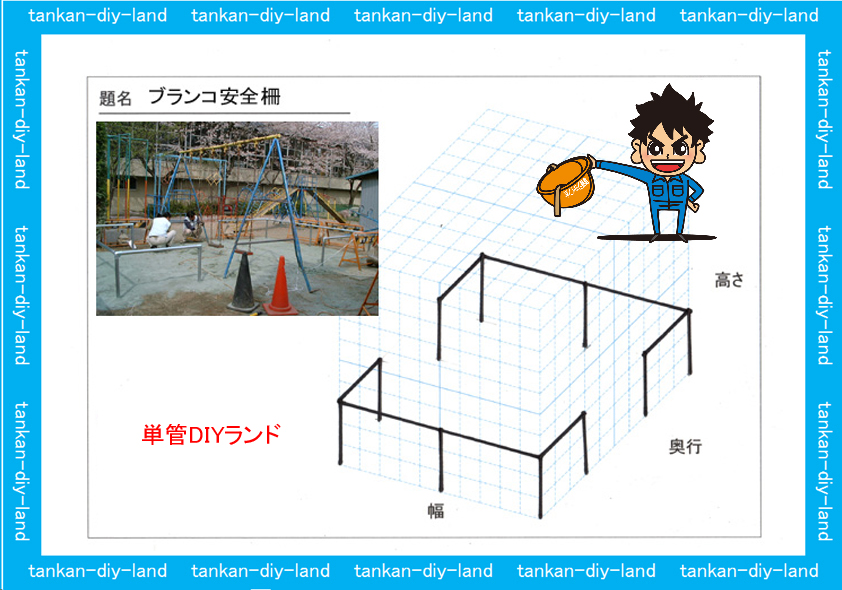

173) ブランコ安全柵

172) 野外ライブ ステージ

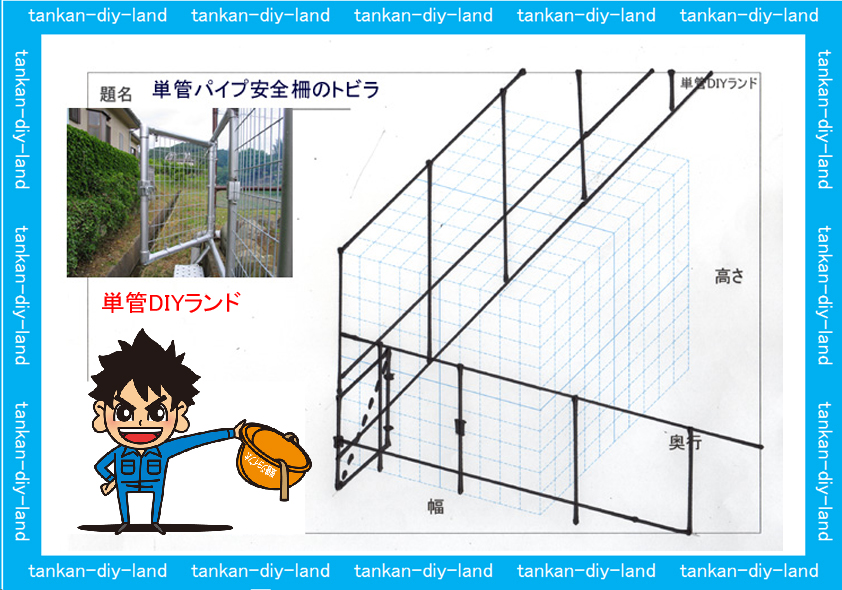

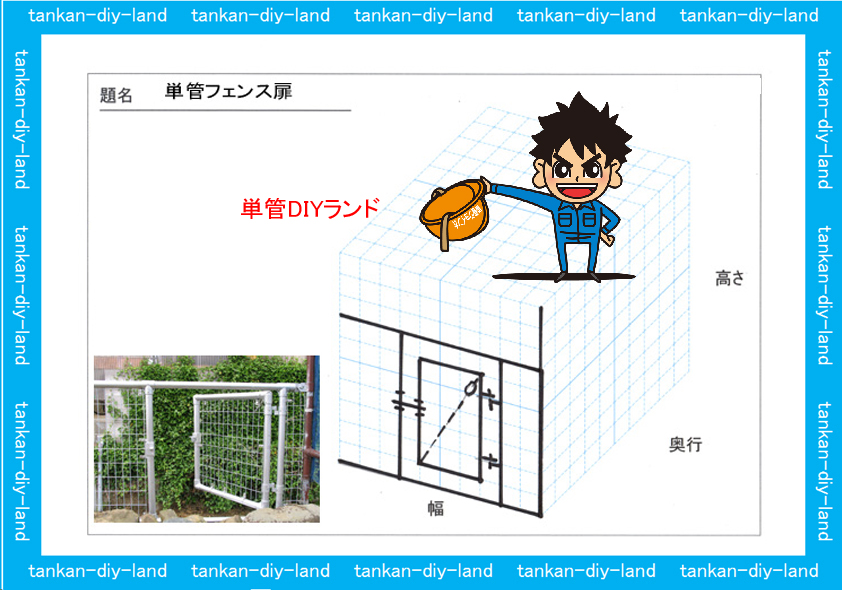

171) 単管パイプ フェンス トビラ

170) 単管パイプ安全 柵

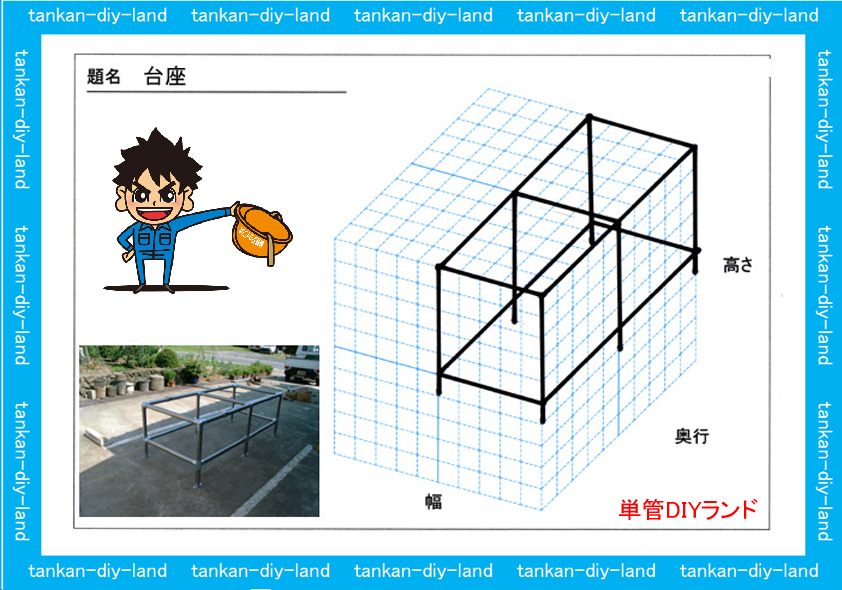

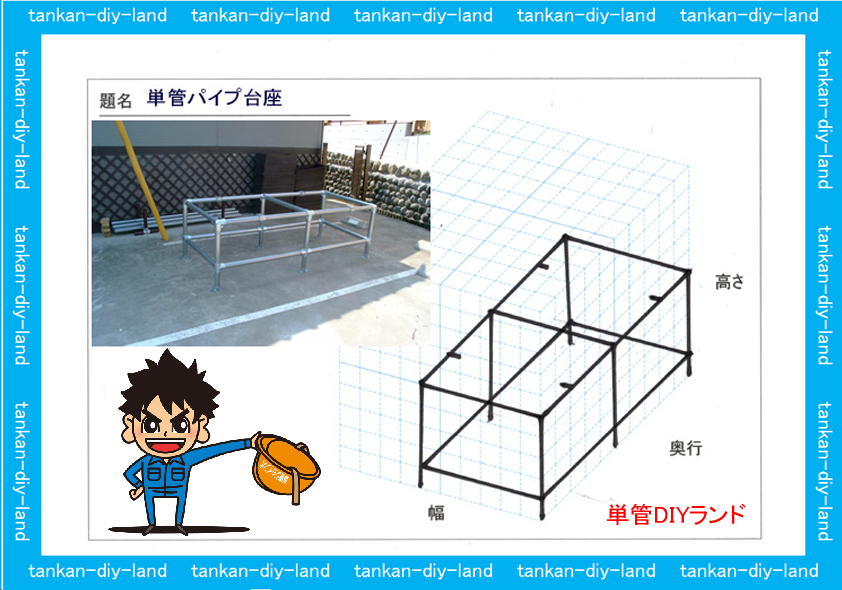

169) 単管パイプ 台座

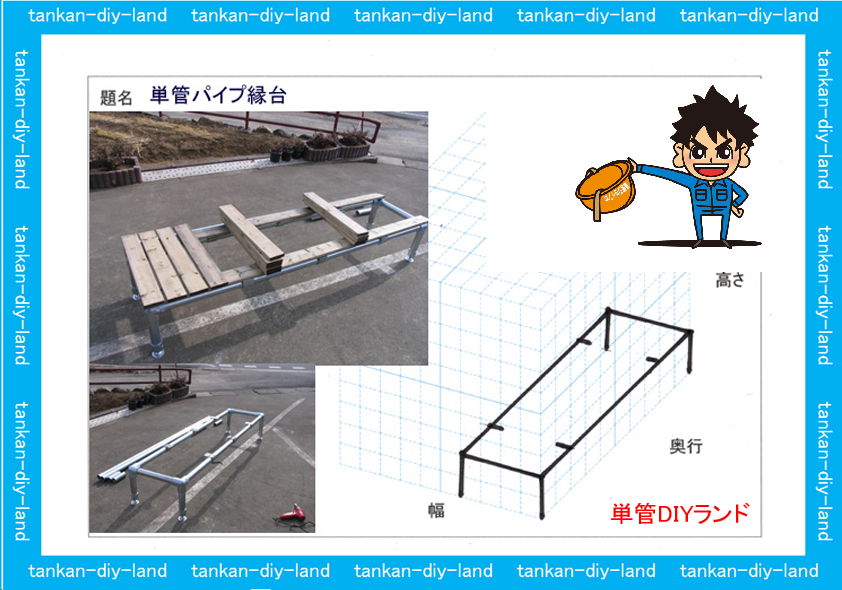

168) 単管パイプ 縁台、

167) 単管パイプ二段V型柵

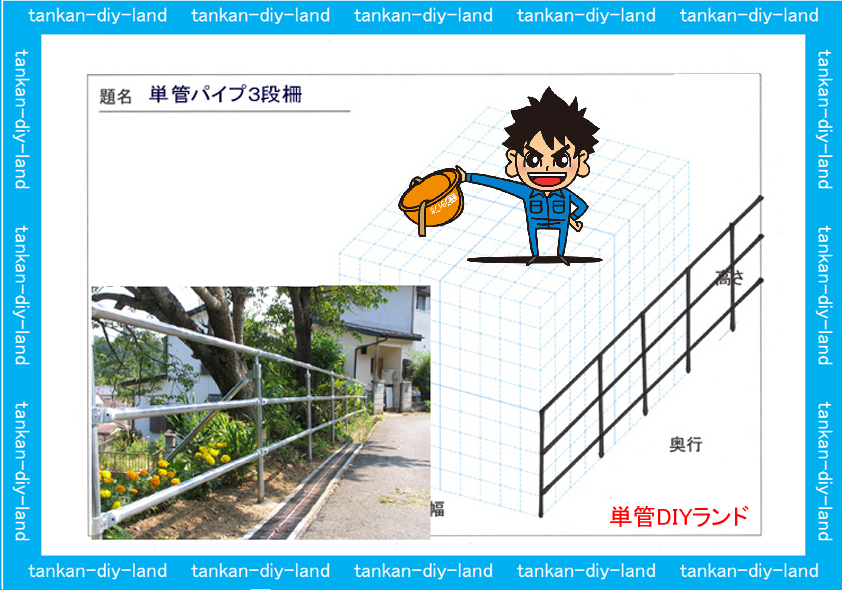

166) 単管パイプ三段柵

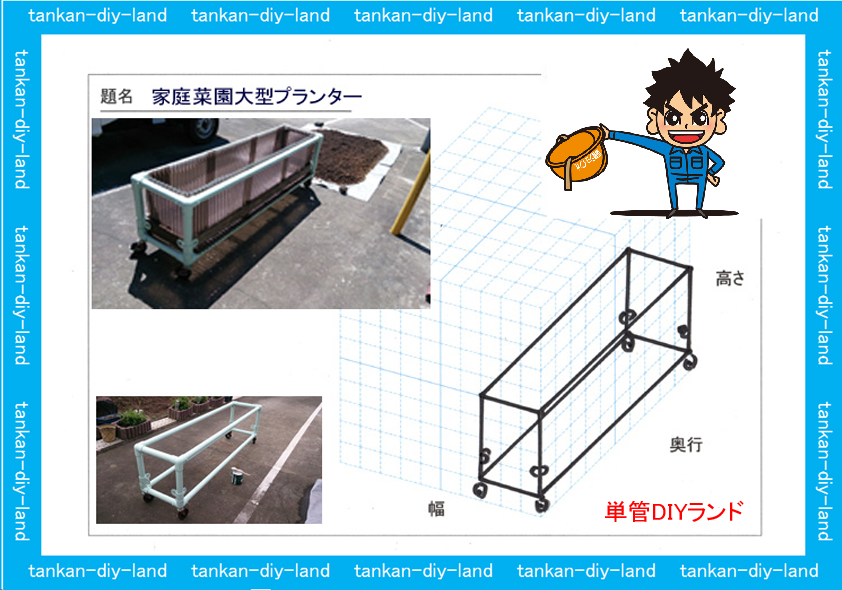

165) 家庭菜園 プランター

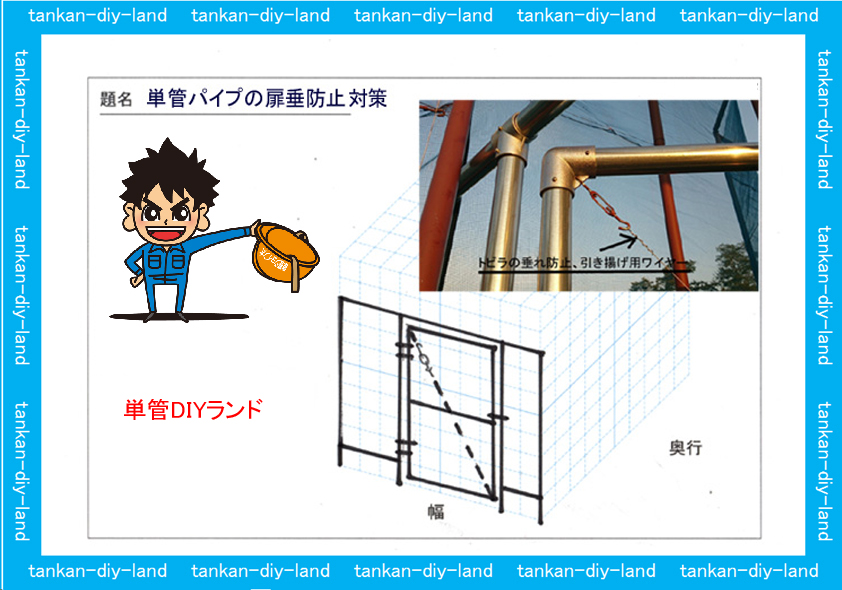

164) 単管パイプのトビラ 垂れ防止対策

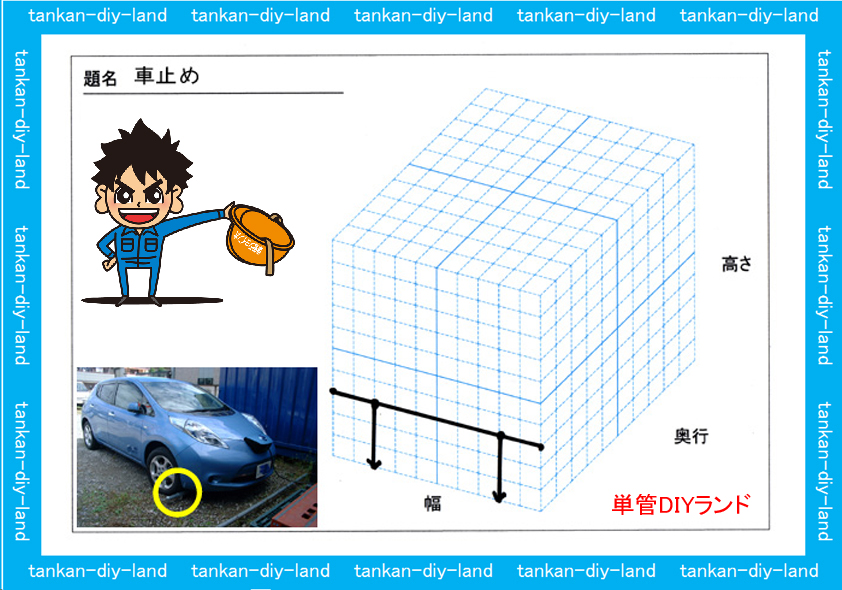

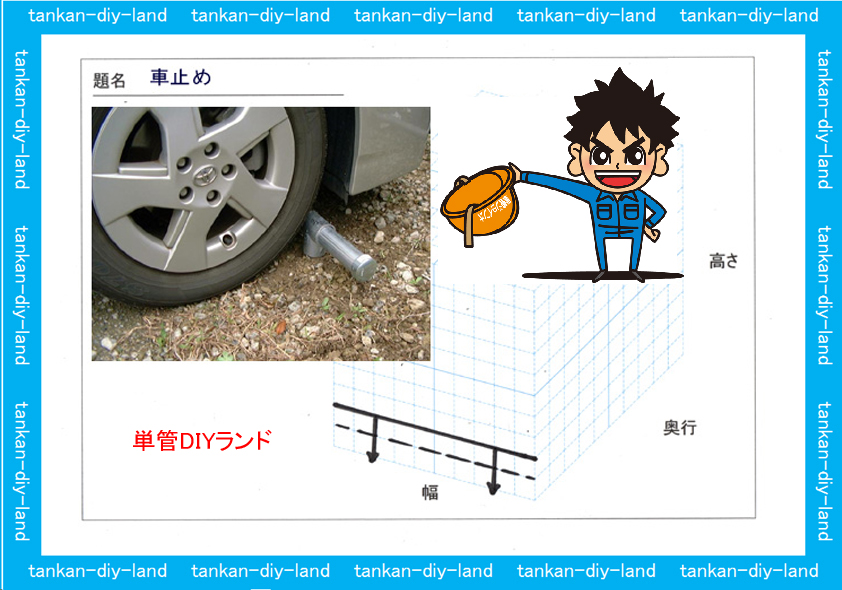

163) 車止め

162) 暴風ネット

161) バイクスタンド

160) 単管パイプ テント

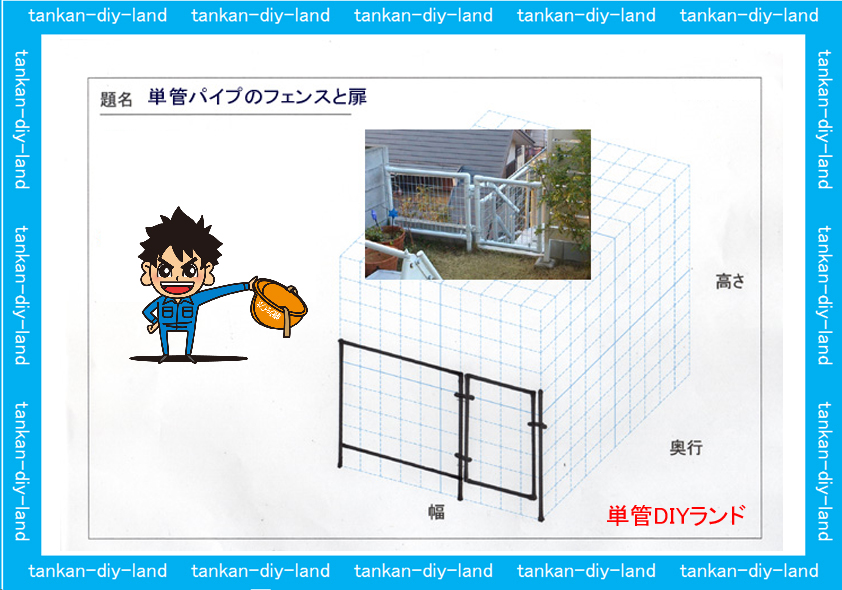

159) 単管パイプの フェンス と扉

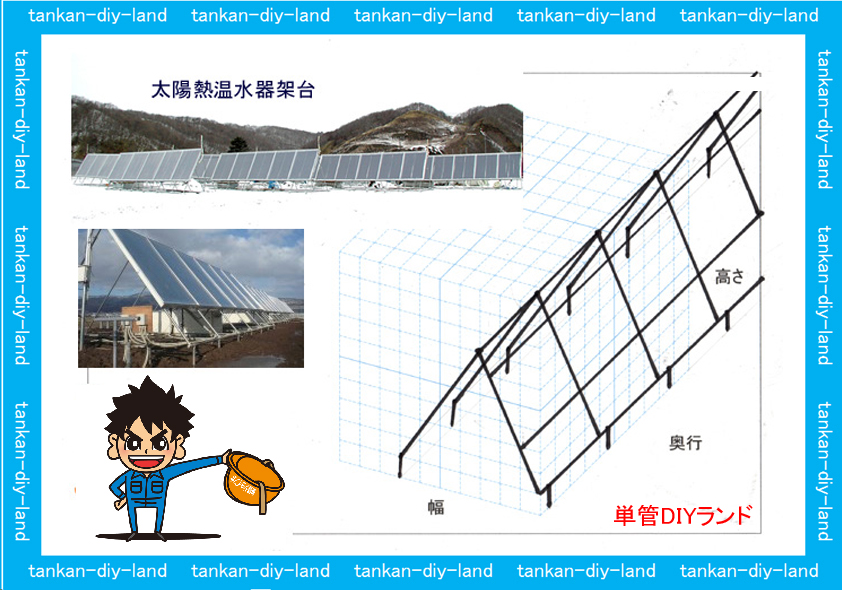

158) 太陽光温水器架台

157) 単管パイプ 柵

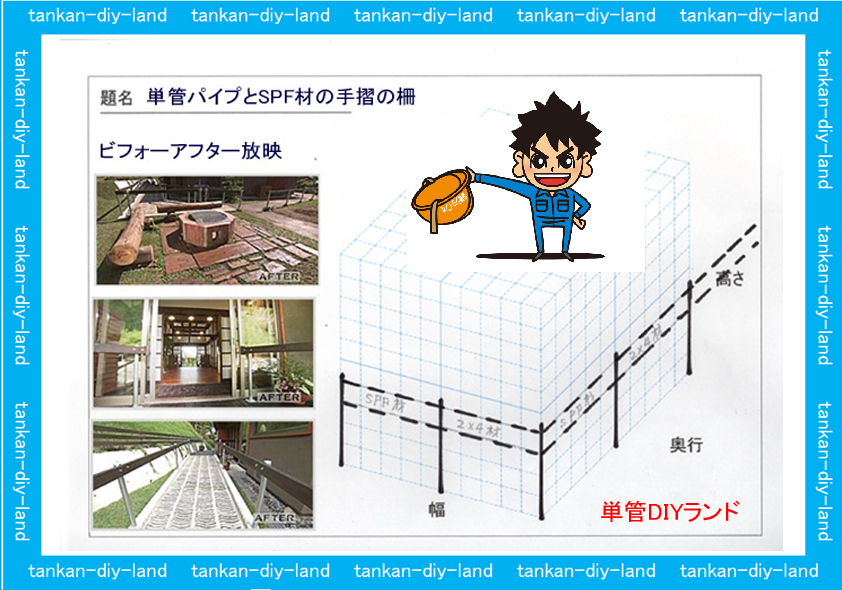

156) 単管パイプ支柱とPSF材の 手すり の柵(ビフォーアフター放映)

155) 動物の遊び場

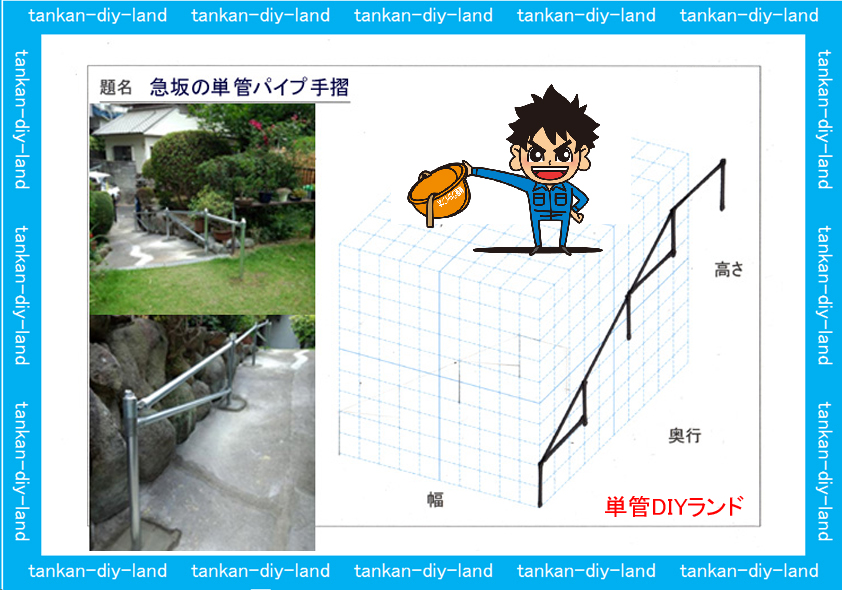

154)急坂単管パイプ 手すり

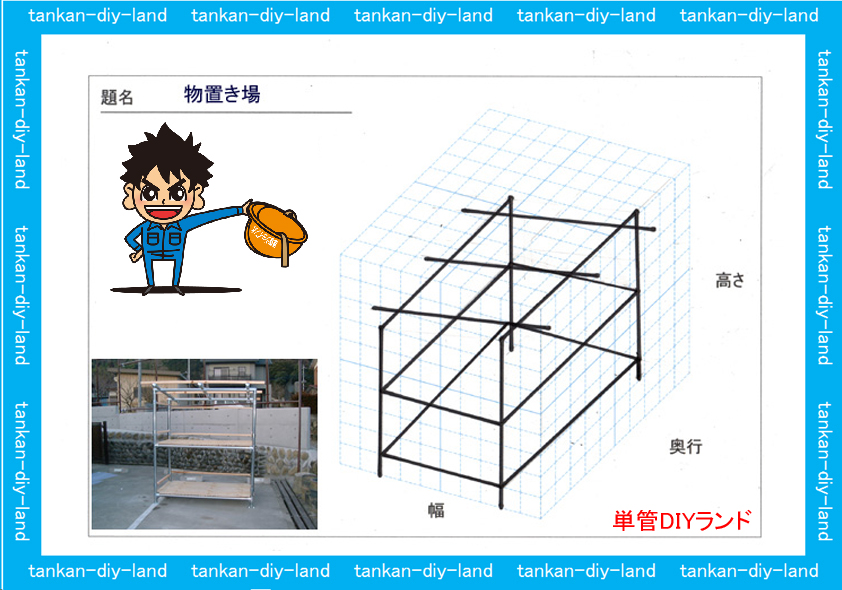

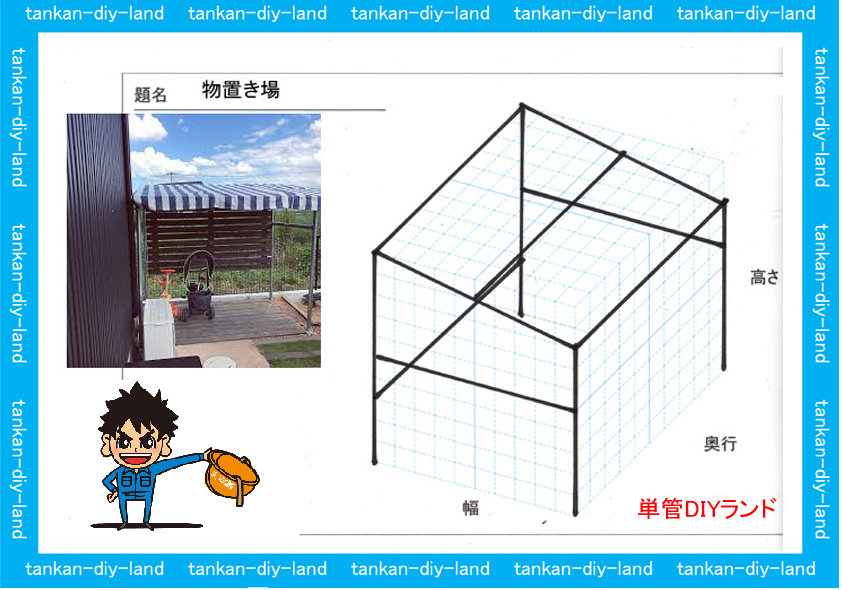

153)物置き場

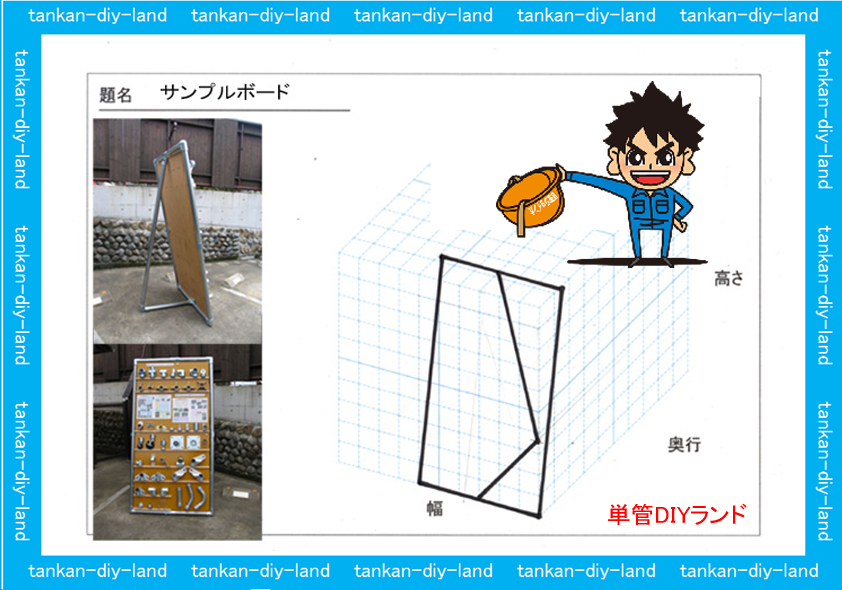

152)サンプルボード

151)キャスター付き 作業台

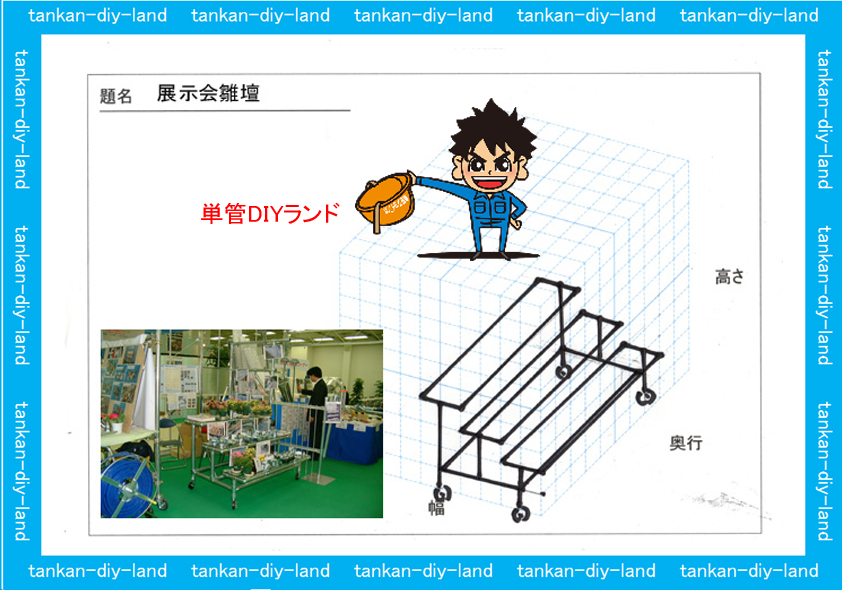

150)展示会製品ひな壇移動キャスター付き

149)製品で販売促進オブジェ

148)立木の鳥居筋交い

147)単管パイプ柵(直交背柱タイプ)

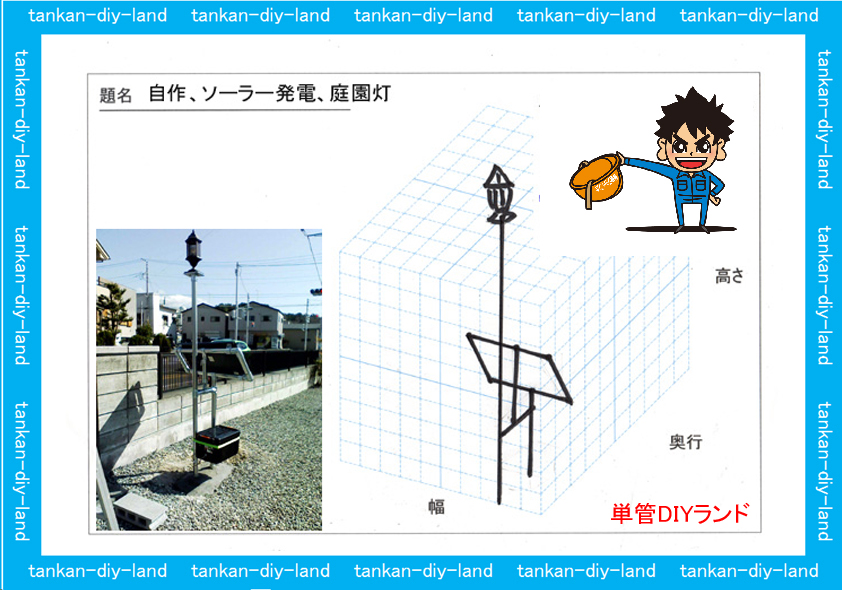

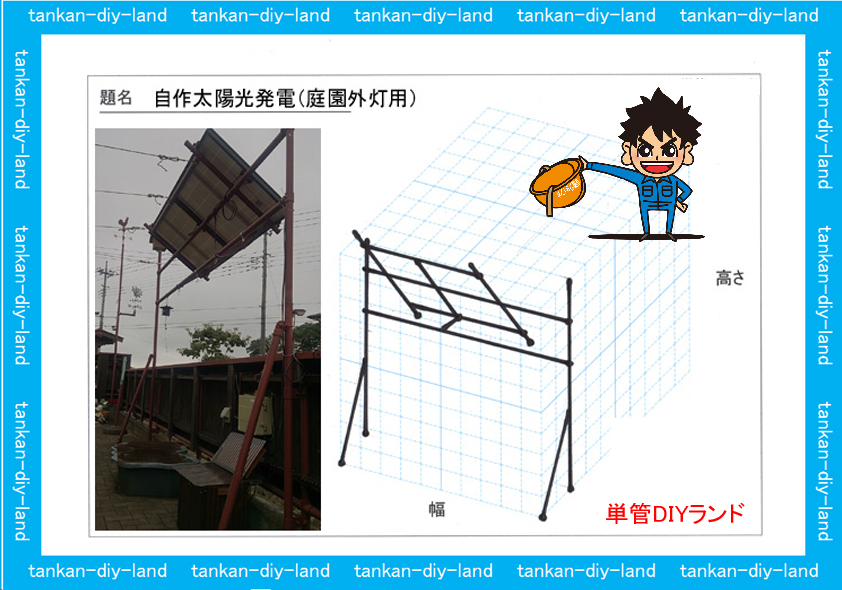

146)自作 ソーラー 発電 街路灯 庭園灯

145)単管勾配 手摺

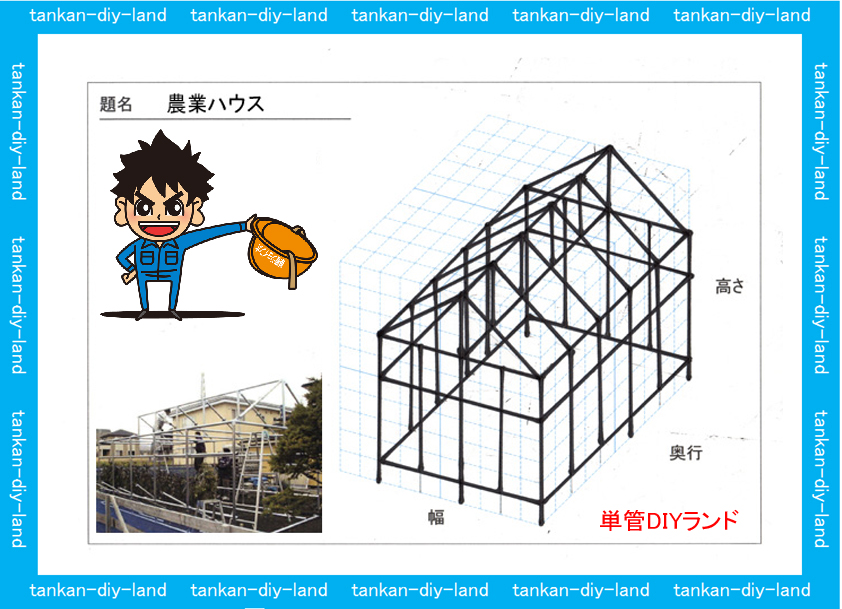

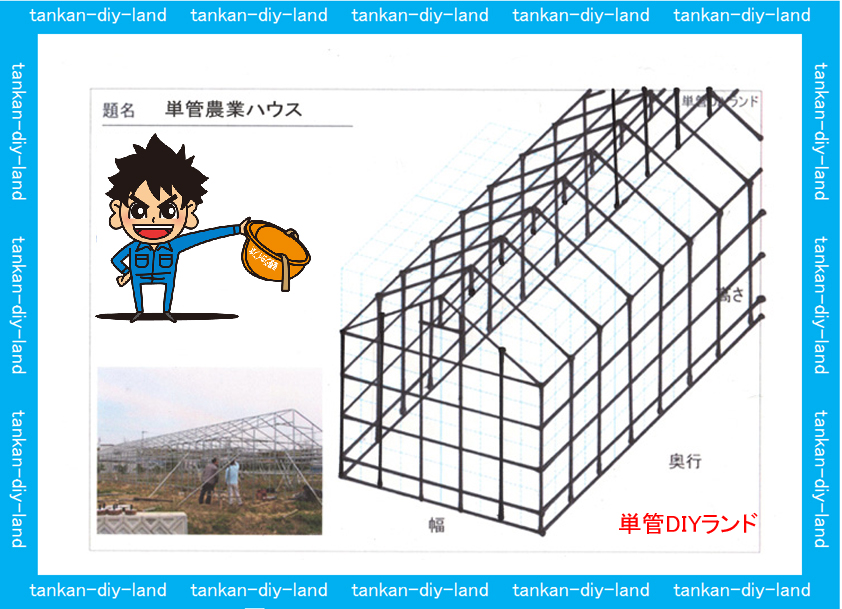

143)単管 農業ハウス

142)単管 農業ハウス

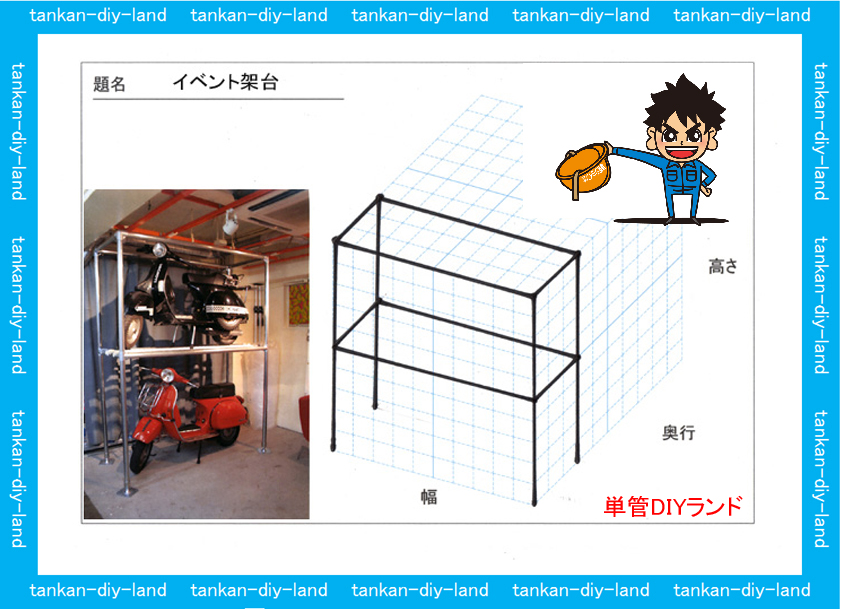

141)イベント 架台 ディスプレイ

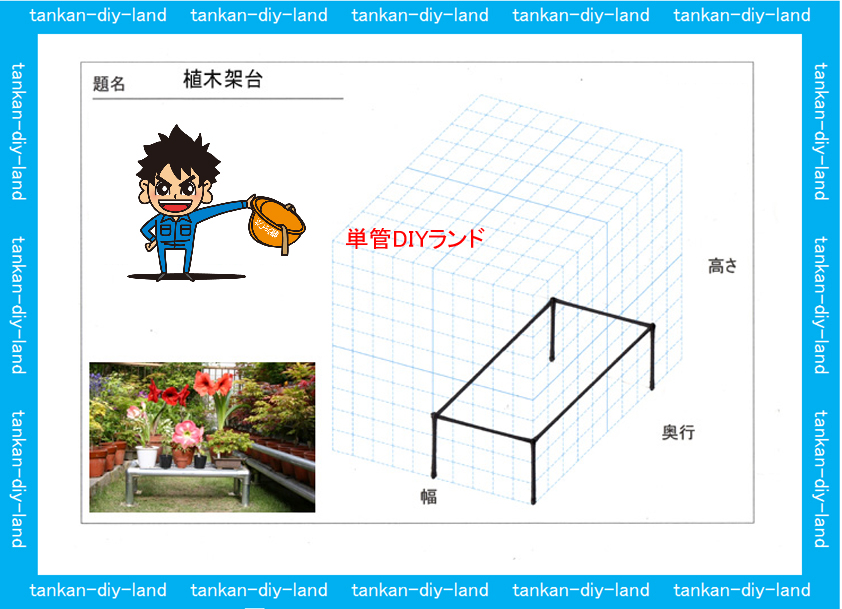

140)植木架台

139)イベント商品台座 ディスプレイ

138) 縁台

137)野外 ベンチ

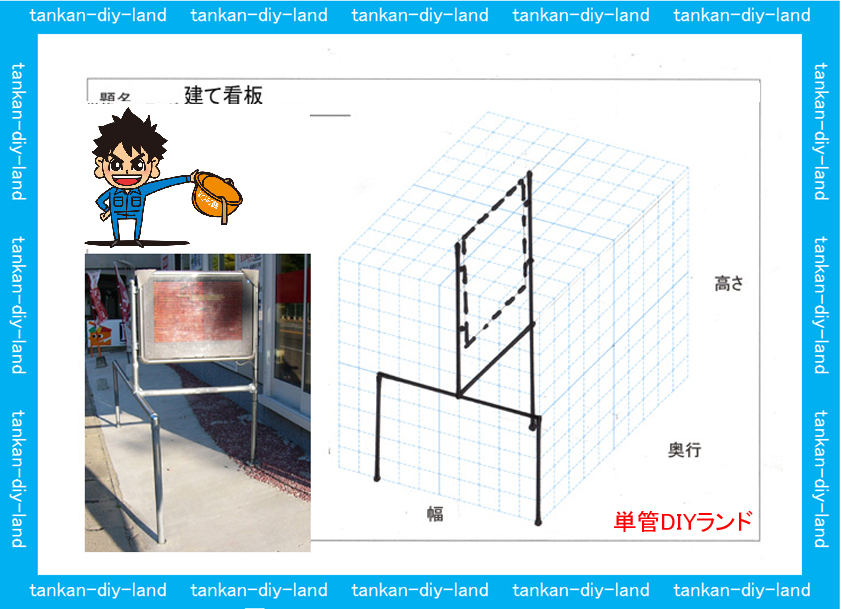

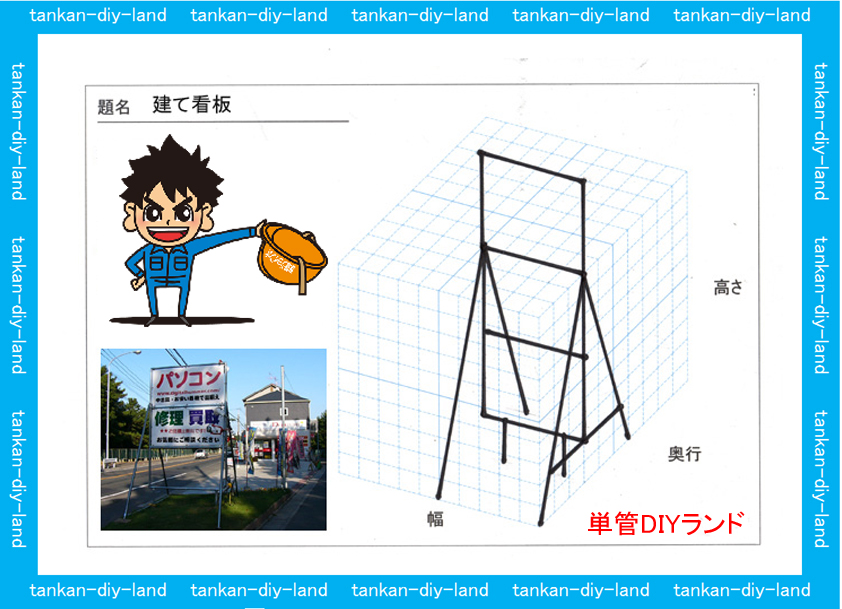

136)建て 看板

134)建て 看板

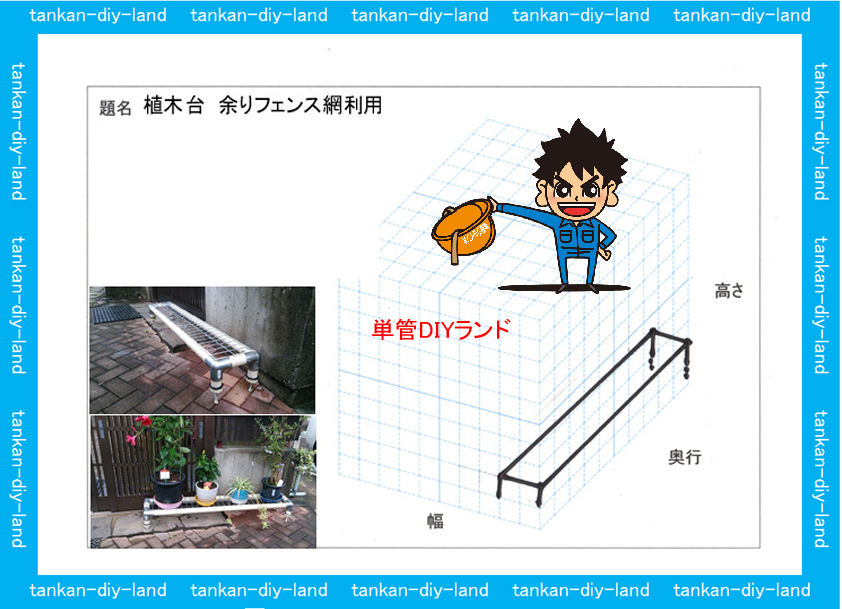

133)植木台(フェンス金網利用DIY)

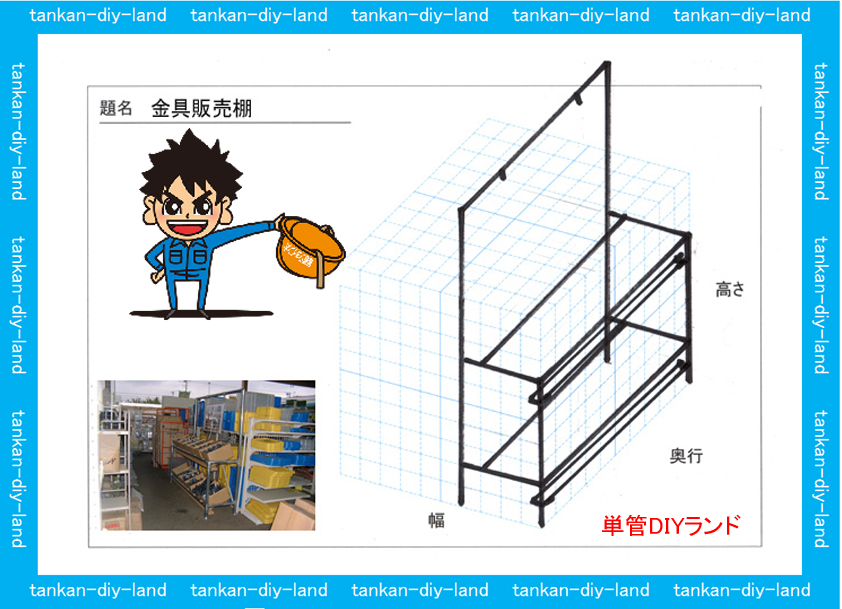

132)金具販売棚

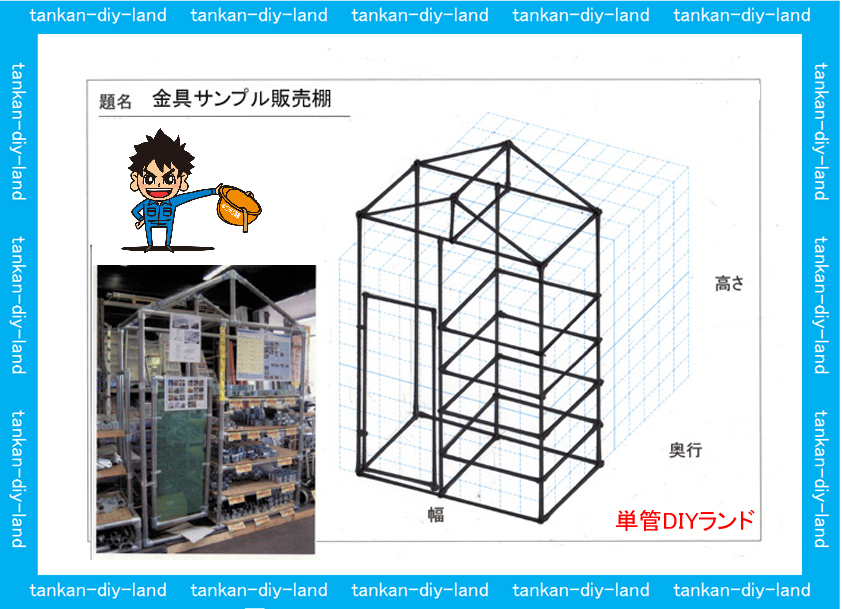

131) 金具サンプル販売棚

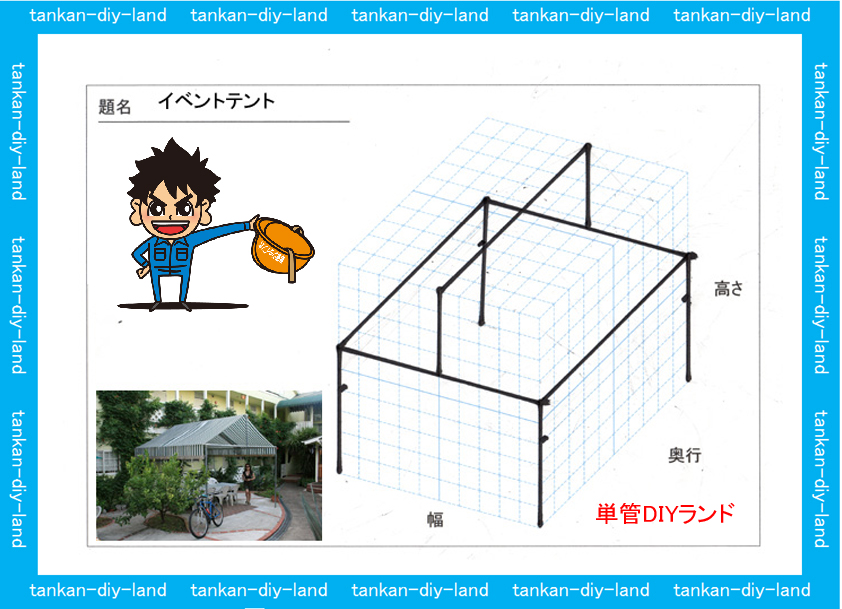

130) イベント テント

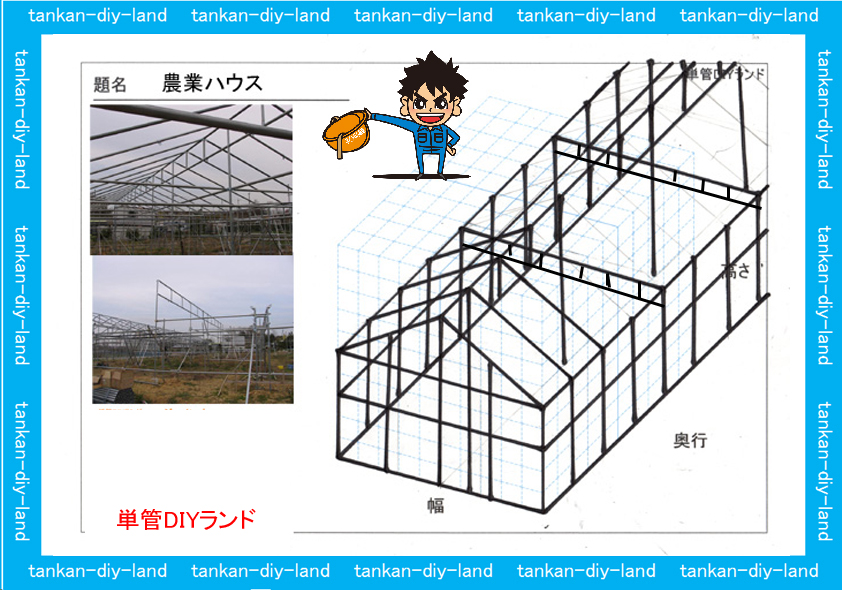

129)  農業ハウス

128 パイプ テント

127) 移動小型 倉庫

126) ガーデンハウス

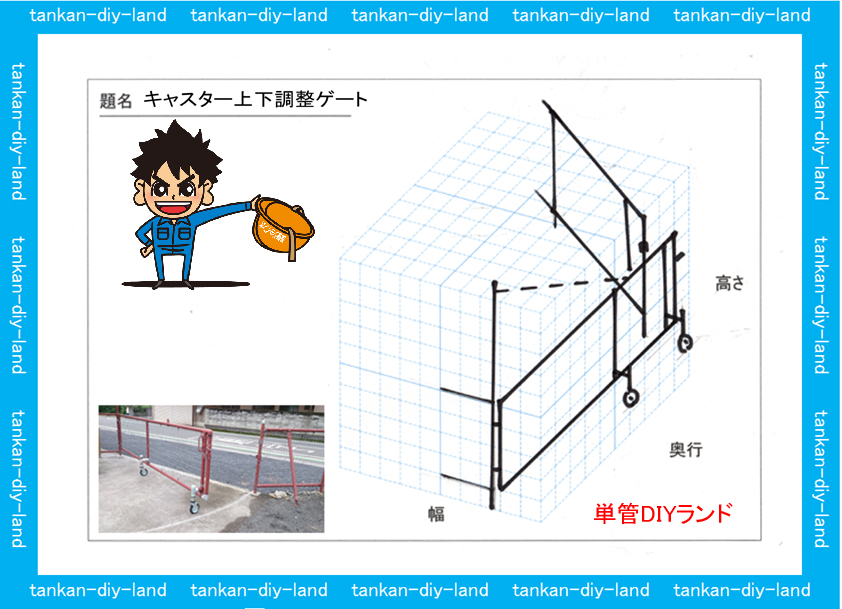

125) キャスター上下調整ゲート(ゲートラッチ保護対策)

124) クロスクランプ のフェンス 柵

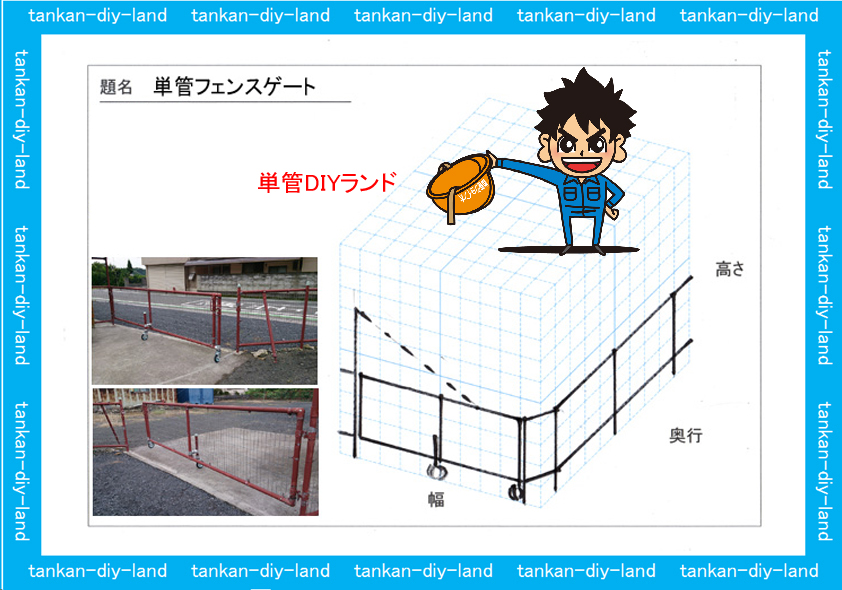

123) 単管 フェンスゲート

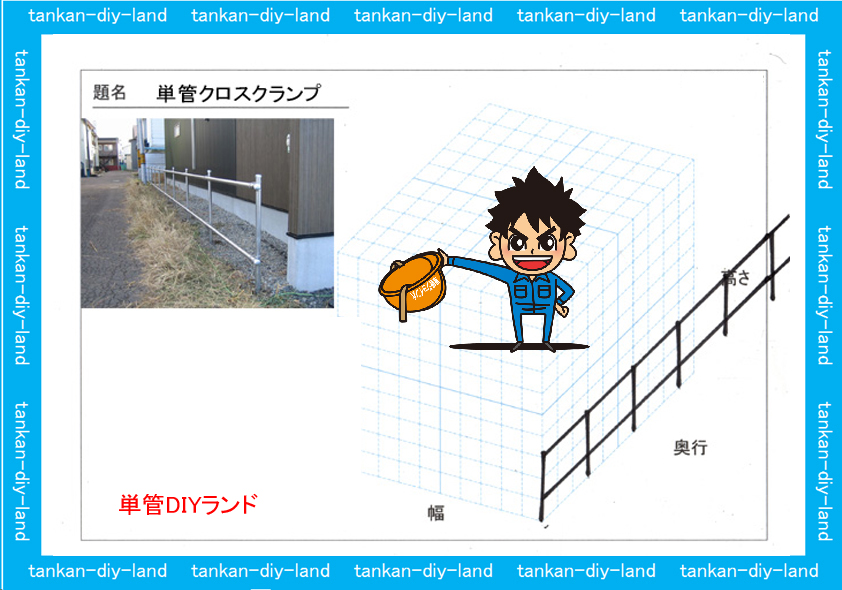

122) 直交クロスクランプ

121) 花と子供と単管パイプクロスクランプ柵

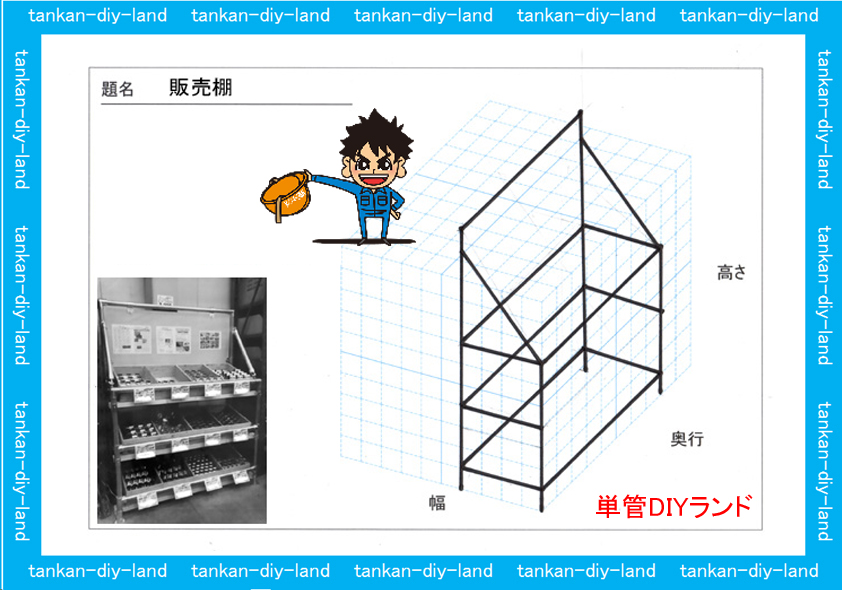

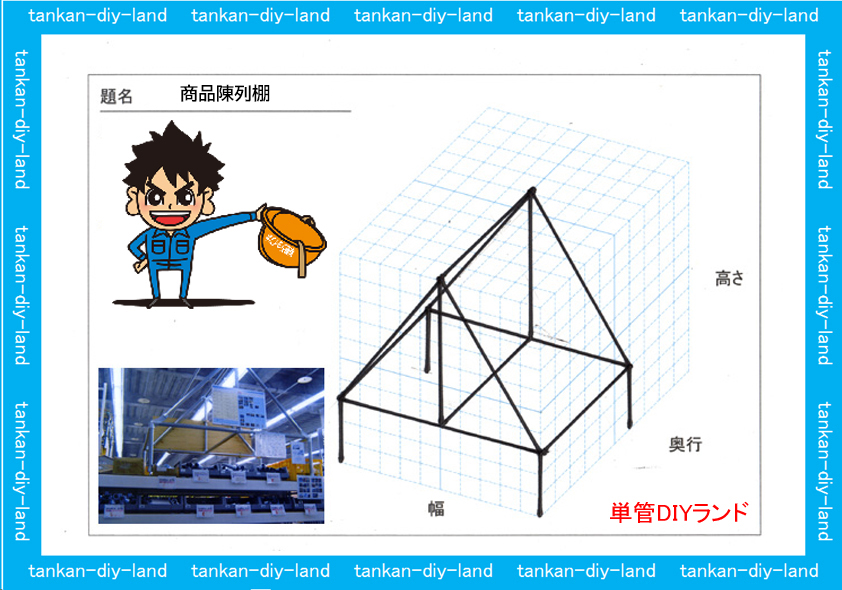

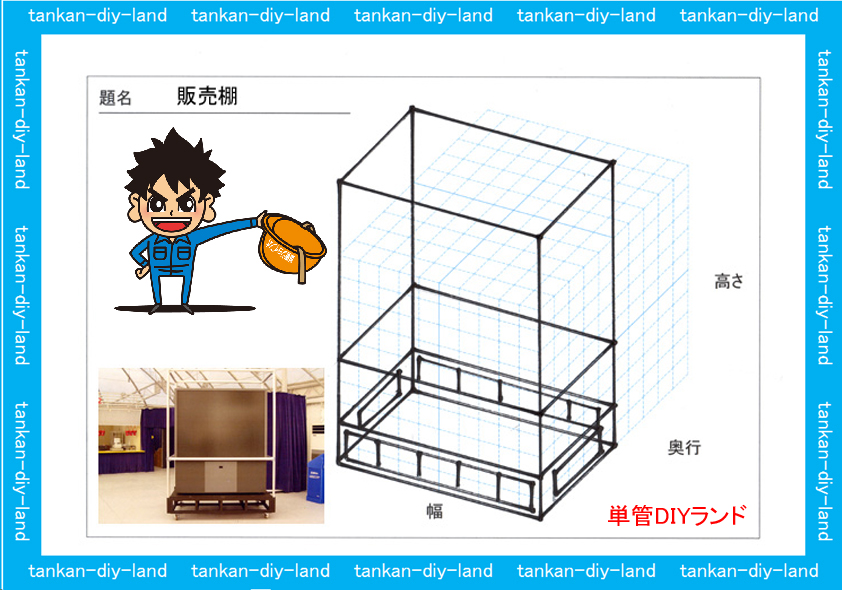

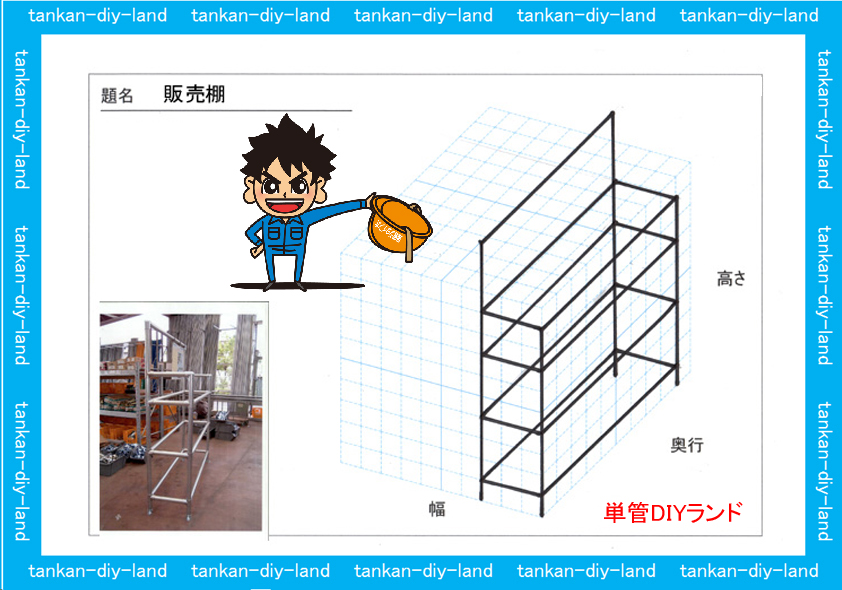

120) 販売棚

119) 板塀の単管パイプ骨組

118)バイクスタンド

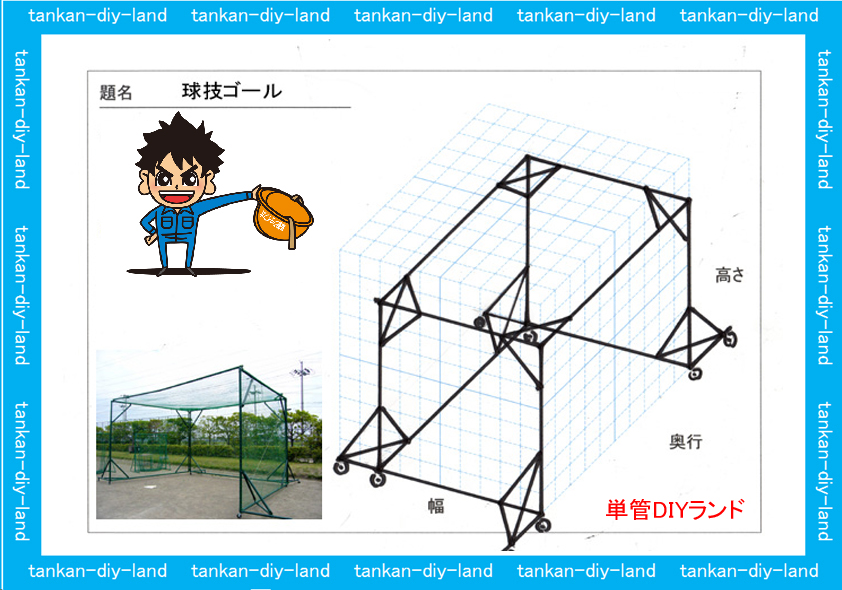

117)球技のゴール

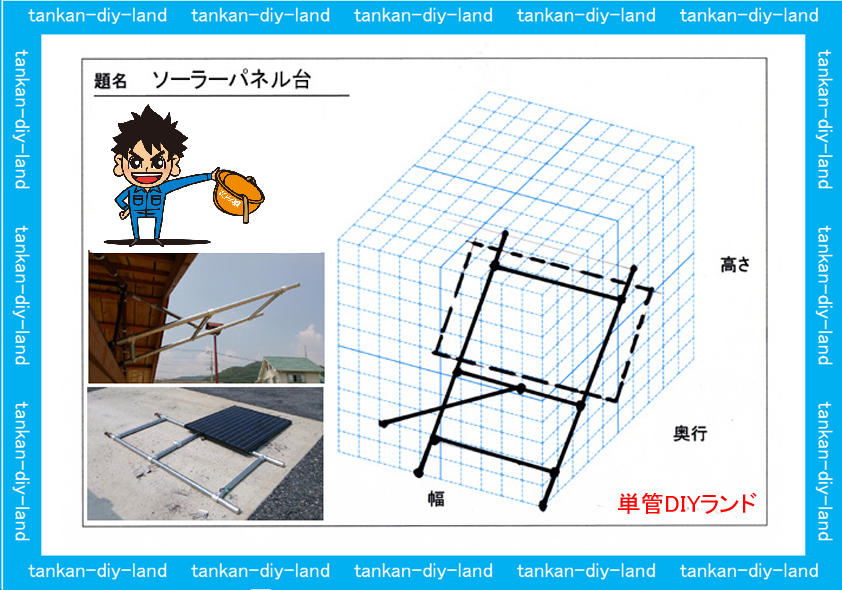

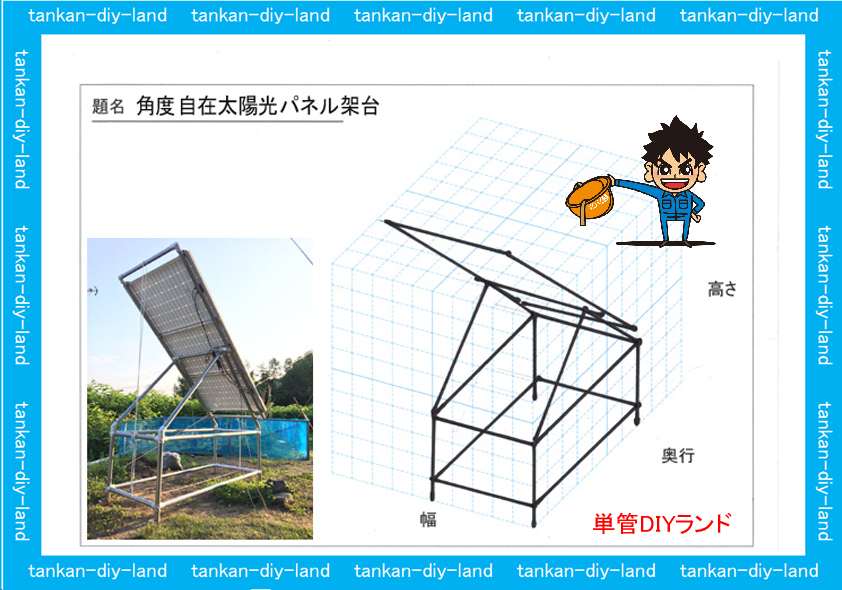

116)角度自在型太陽光パネル架台

115)バイクスタンド

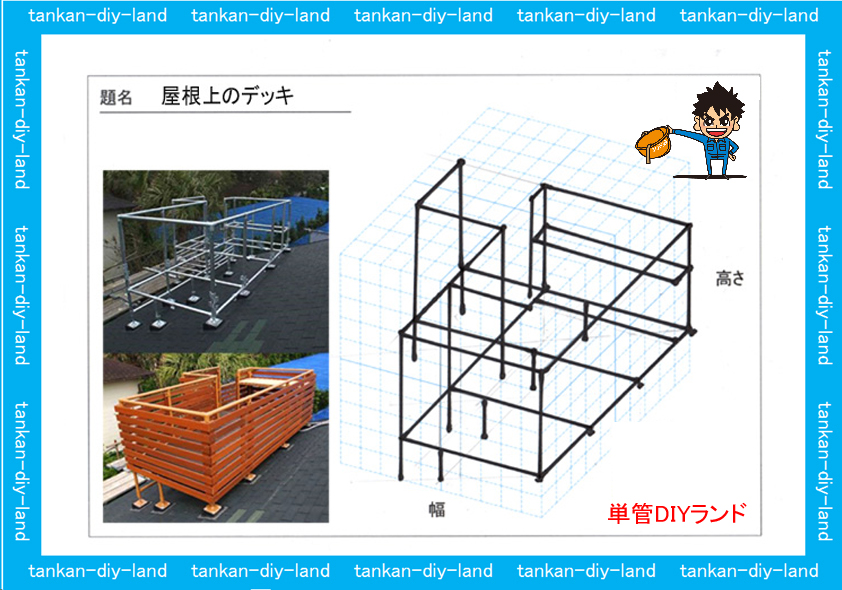

114)屋根上デッキ

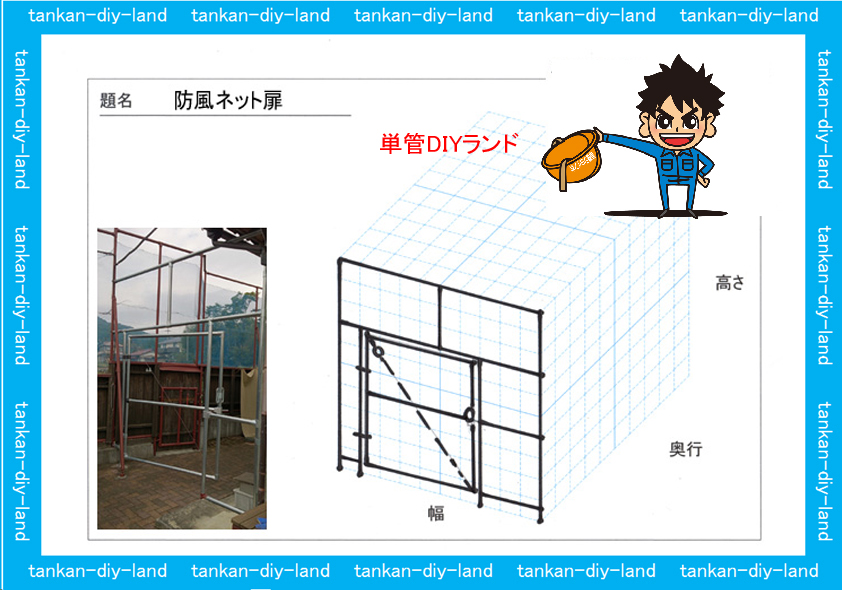

113)暴風ネット扉

112)自作 太陽光 発電 架台(庭園灯電源)

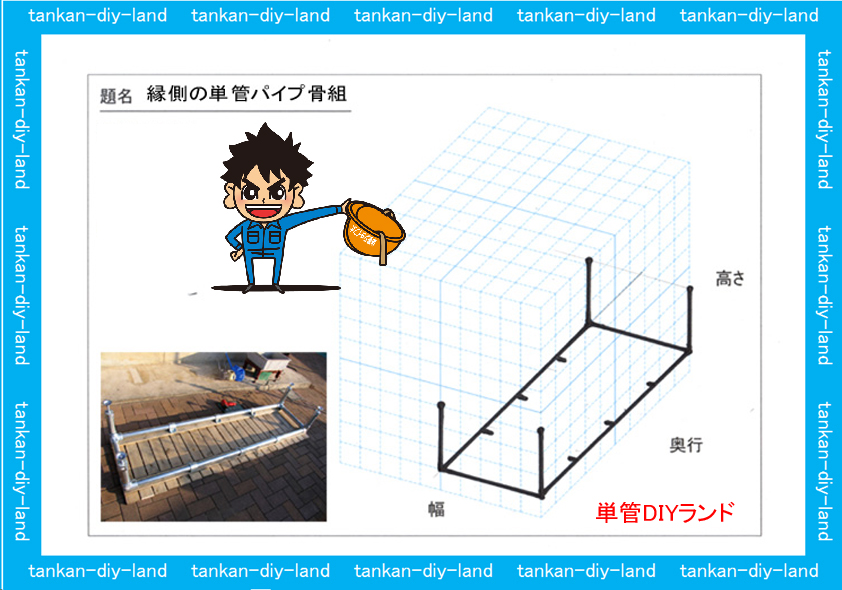

111)縁側 単管パイプ骨組

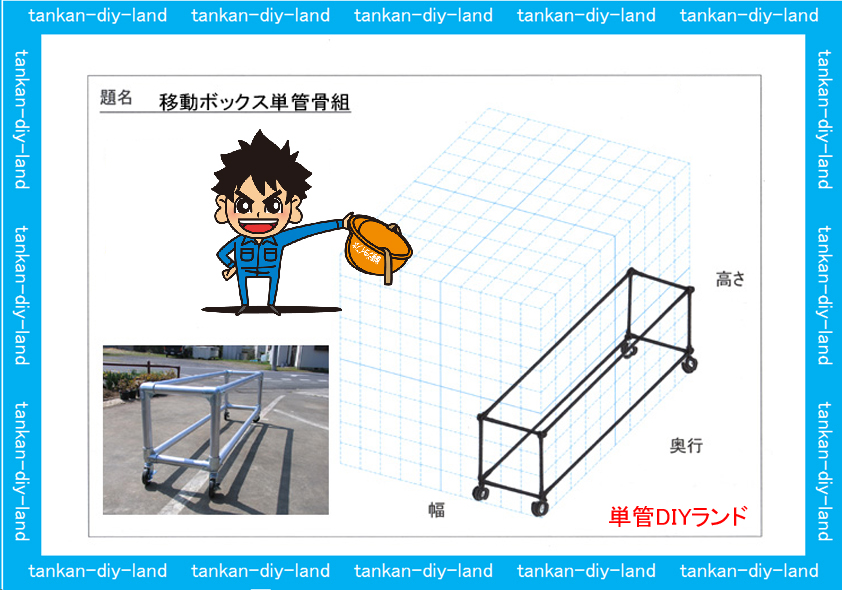

110)移動ボックス単管骨組

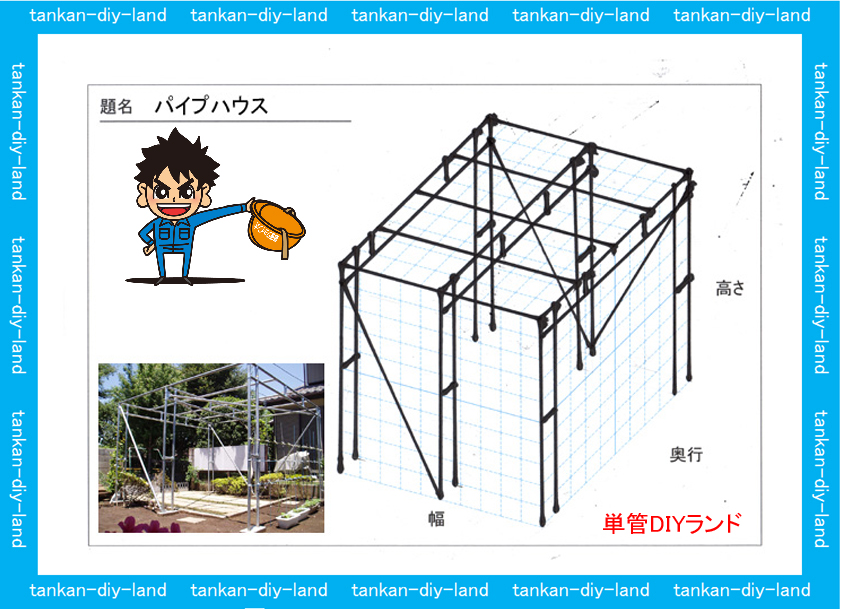

109)パイプハウス

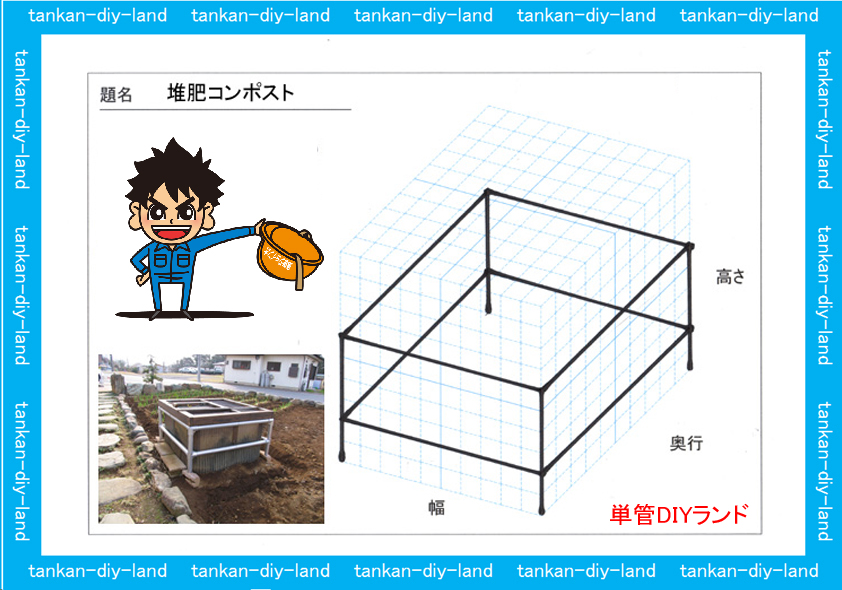

108)堆肥コンポスト

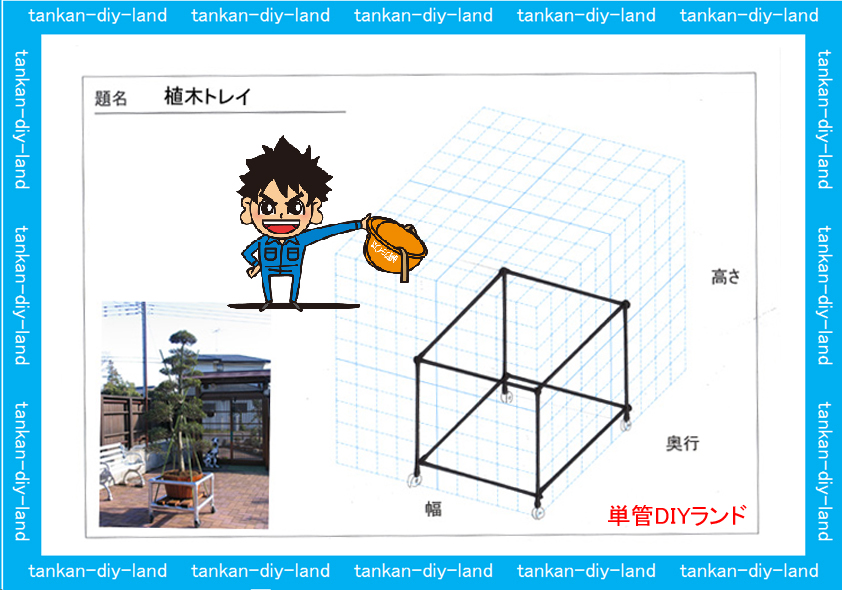

107)植木トレイ

106)単管パイプ暴風ネット

105)バリケード

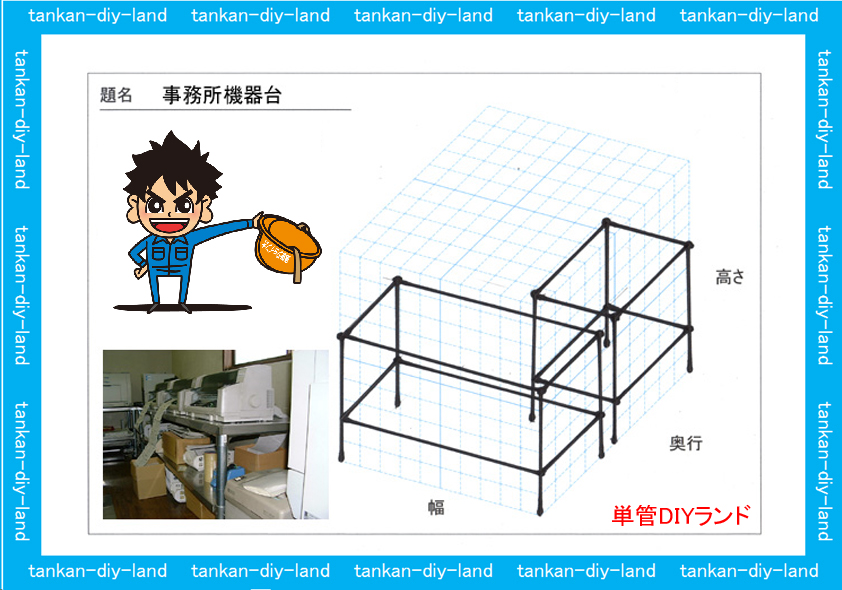

104)事務所の機器整列台

103)単管パイプ骨組の 看板

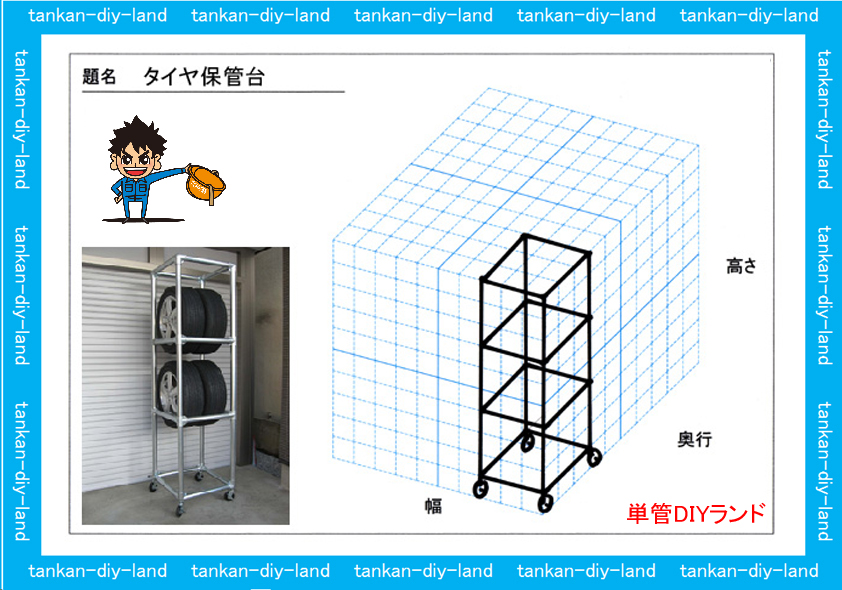

102)単管パイプ骨組の タイヤ保管 台

101)単管パイプ骨組の バリケード

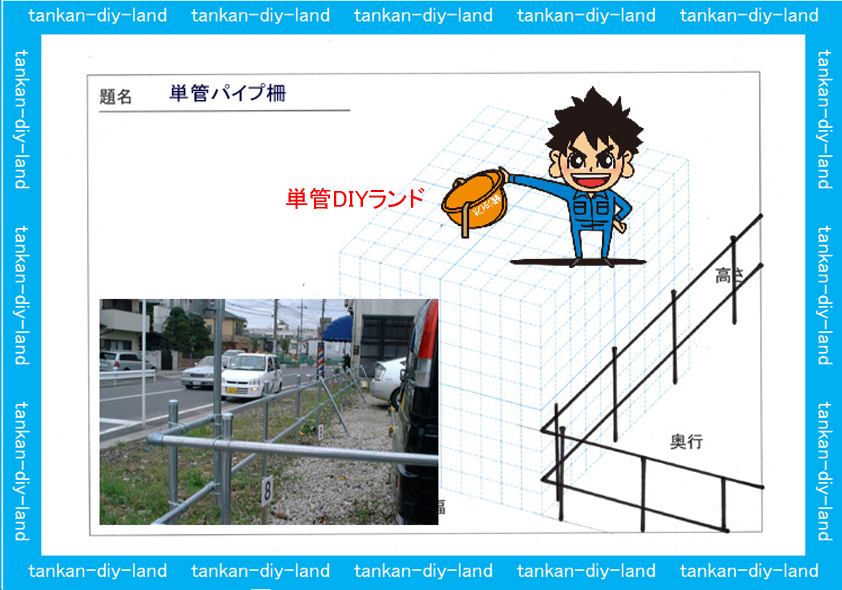

100)単管パイプ骨組の 柵

99)単管パイプ骨組の 階段 手摺

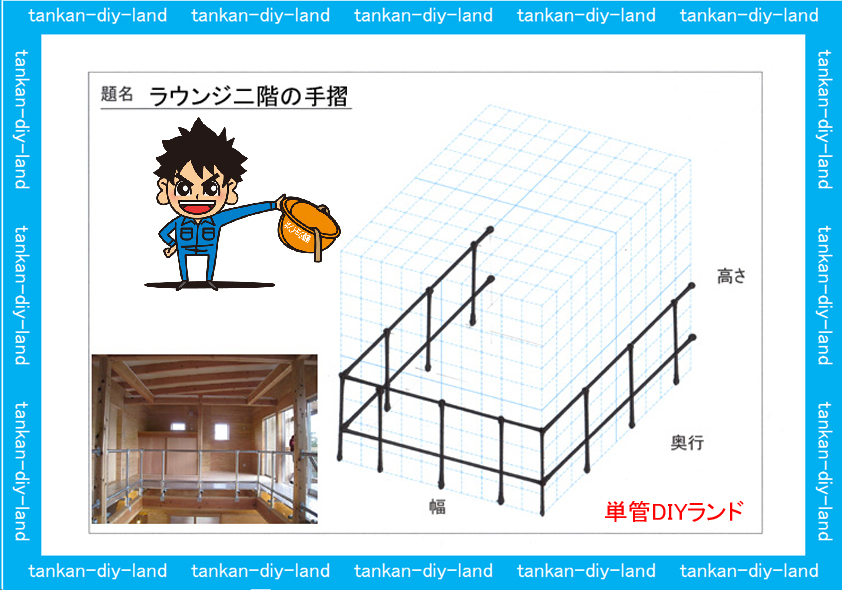

98)単管パイプ骨組の、ランウジ二階 手すり

97)単管パイプ骨組の、販売棚

96)単管パイプ骨組の、扉

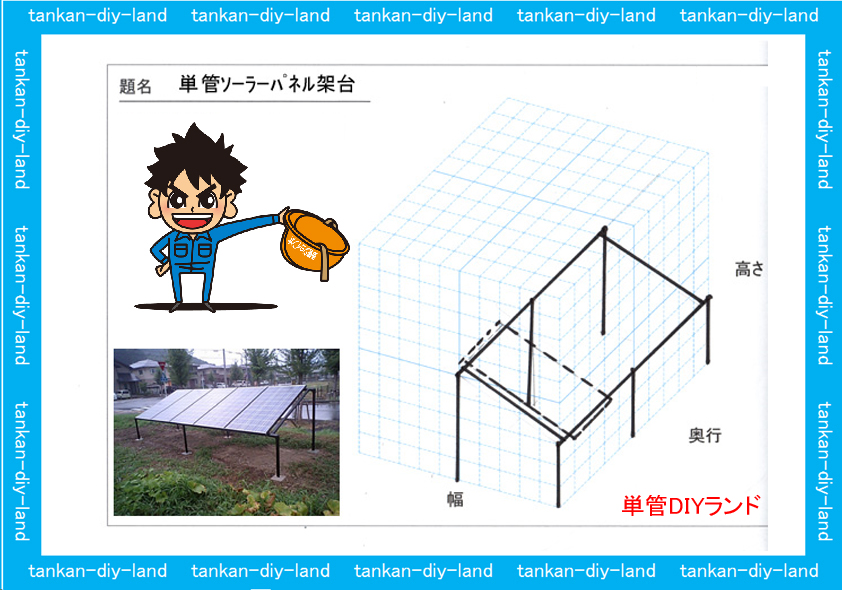

95)単管パイプ骨組の ソーラー パネル架台

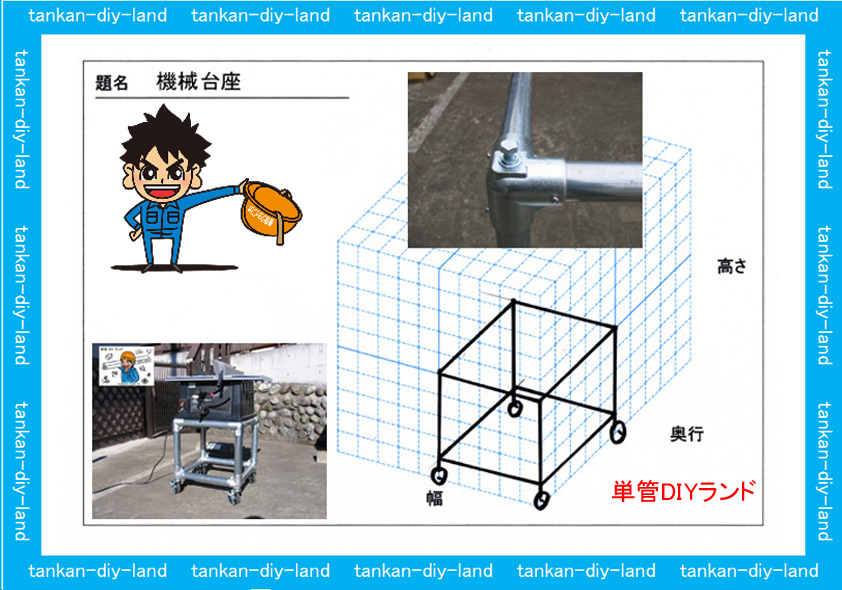

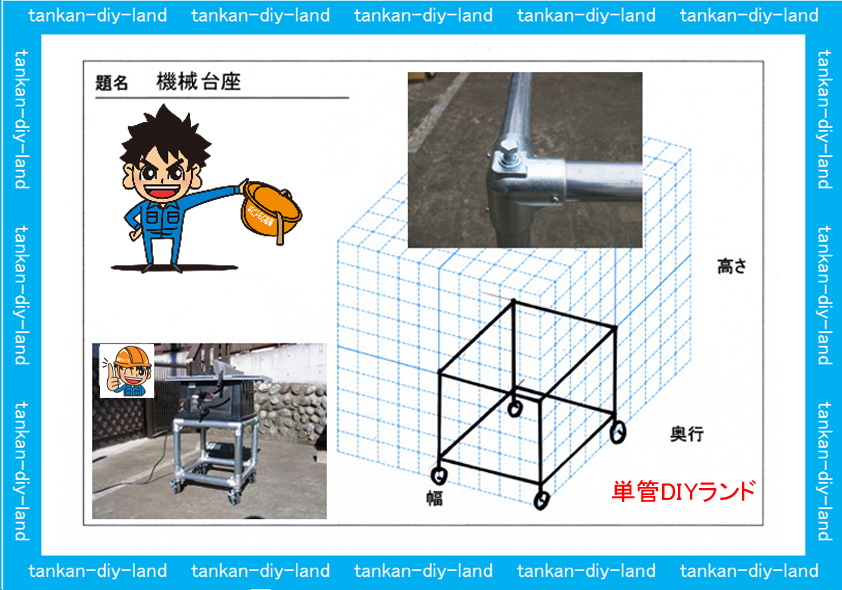

94)単管パイプ骨組の機械台座

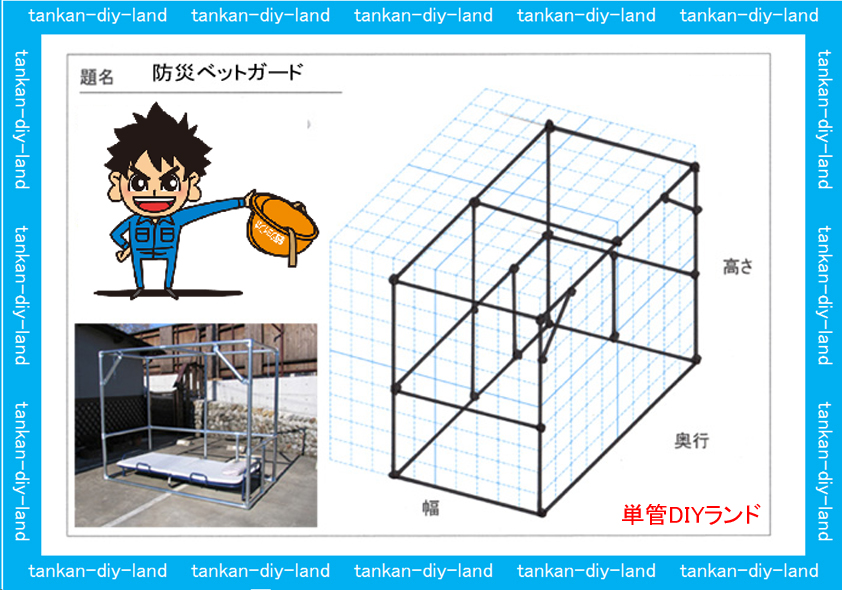

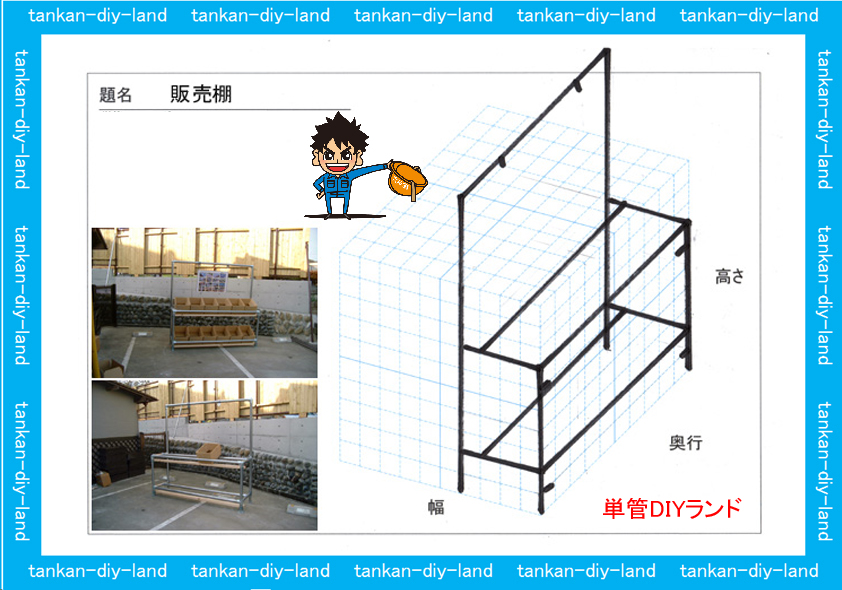

93)単管パイプ骨組の 販売棚

92)単管パイプ骨組の 金具販売棚

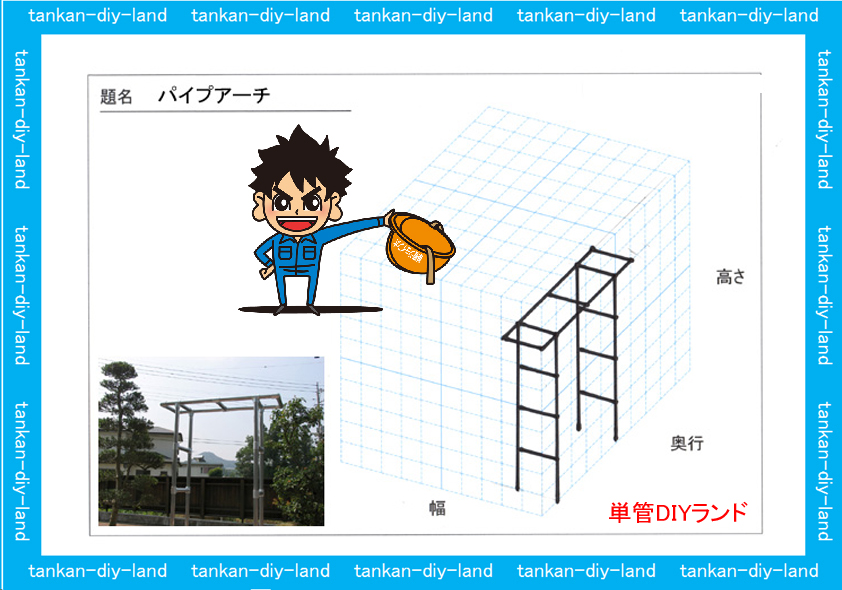

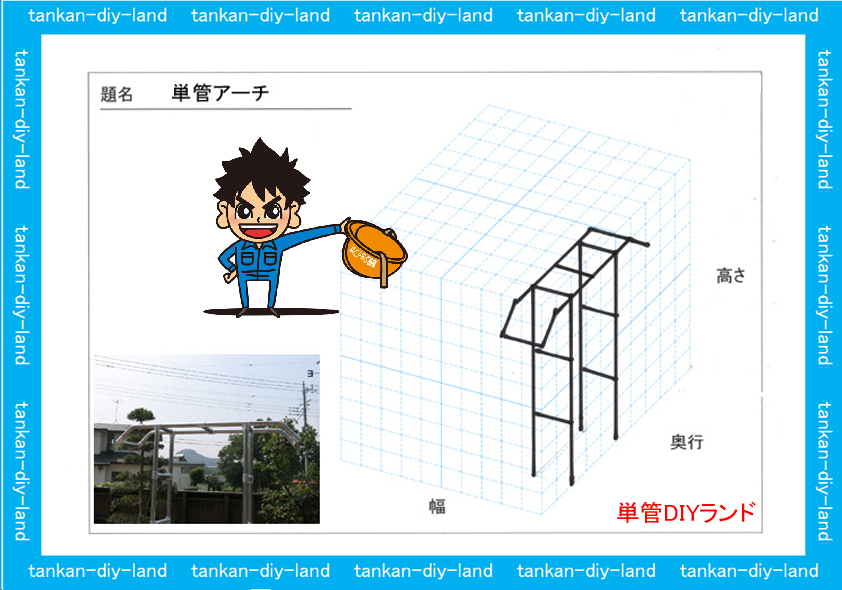

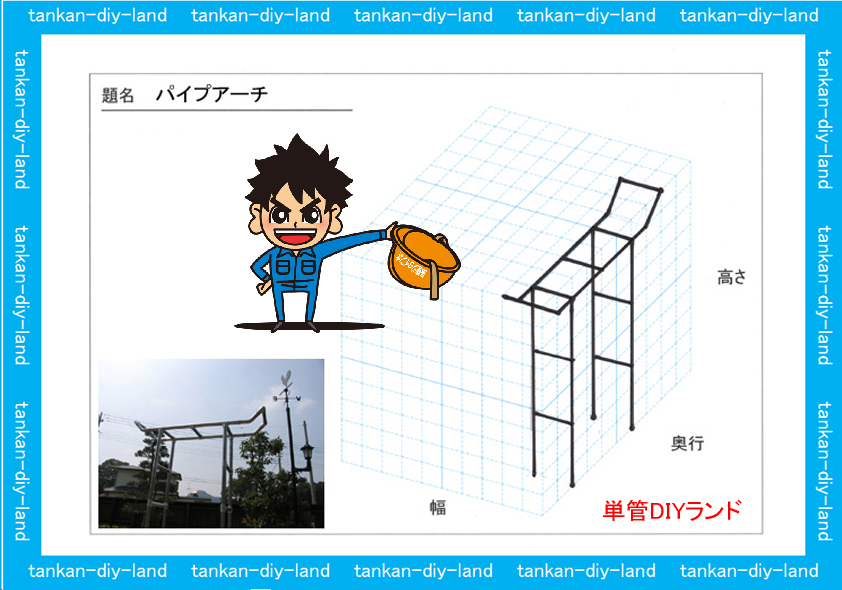

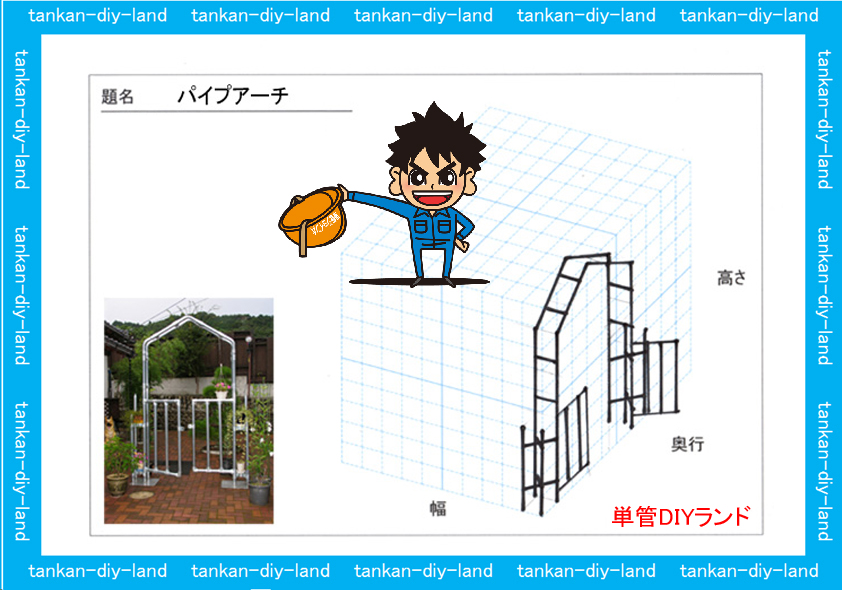

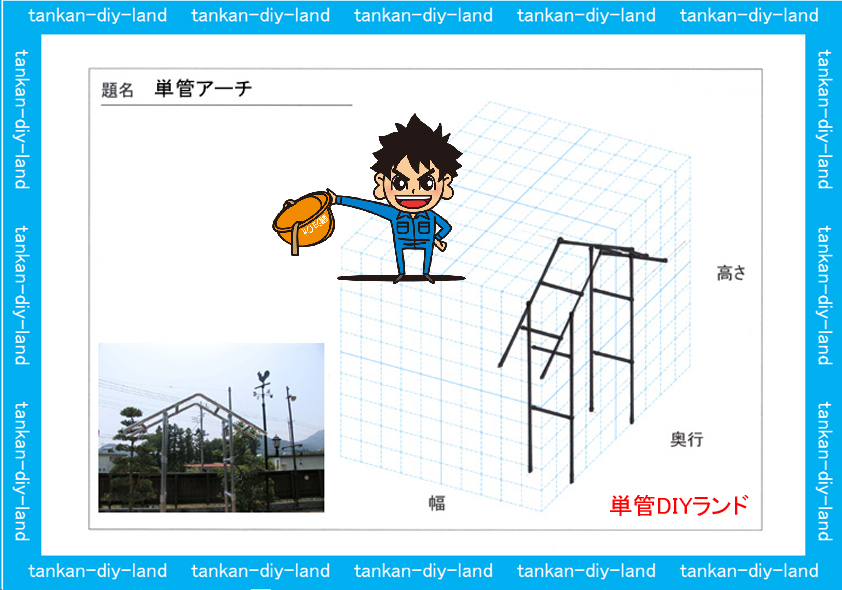

91)単管パイプ骨組のパイプ アーチ

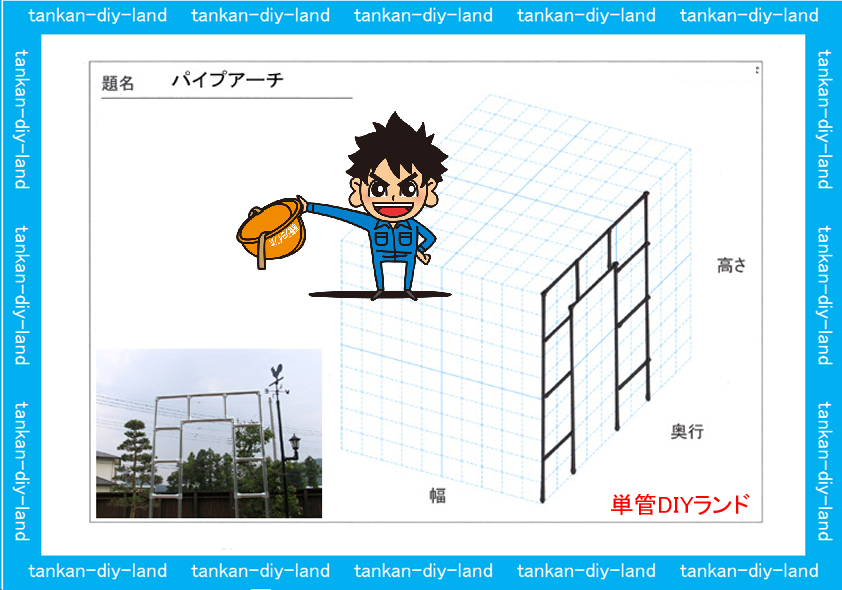

90)単管パイプ骨組のパイプ アーチ

89)単管パイプ骨組のパイプ アーチ

88)単管パイプ骨組のパイプ アーチ

87)単管パイプ骨組の道路安全 柵

86)単管パイプ骨組の 無人販売所

85)単管パイプ骨組の単管パイプ安全 柵

84)単管パイプ骨組の 軽トラ荷台 強化

83)単管パイプ骨組の 軽トラ荷台 強化

82)単管パイプ骨組の フェンス (クロスクランプ)

81)単管パイプ骨組のパイプ アーチ

80)単管パイプ骨組のパイプ アーチ

79)単管パイプ骨組のパイプ アーチ

78)単管パイプの野外 ベンチ

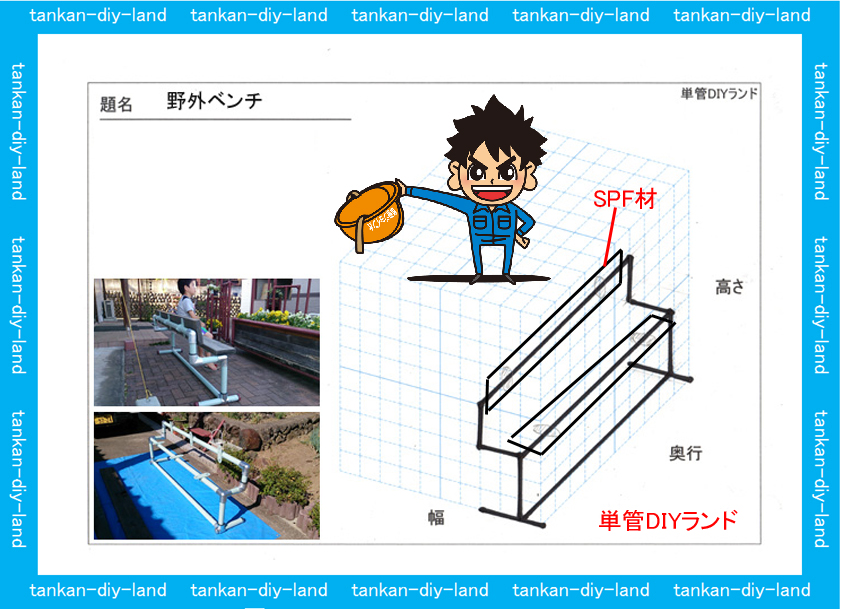

77)単管パイプ骨組の野外 ベンチ 座部SPF材2×6×12f(38×140×3658)

76)単管パイプの 太陽光 架台と取付け金具

75)単管パイプ骨組の 自転車置き場

74)単管パイプ骨組のソーラー

73)単管パイプ骨組の 太陽光 パネル 架台

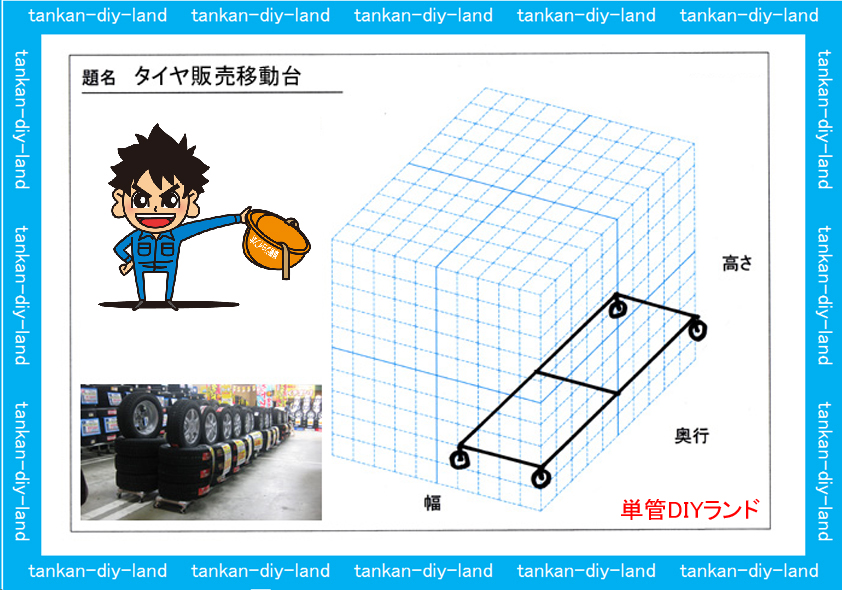

72)単管パイプ骨組のタイヤ移動販売台

71)単管パイプ骨組の、機械台座

70)単管パイプ骨組の、植木トレイ

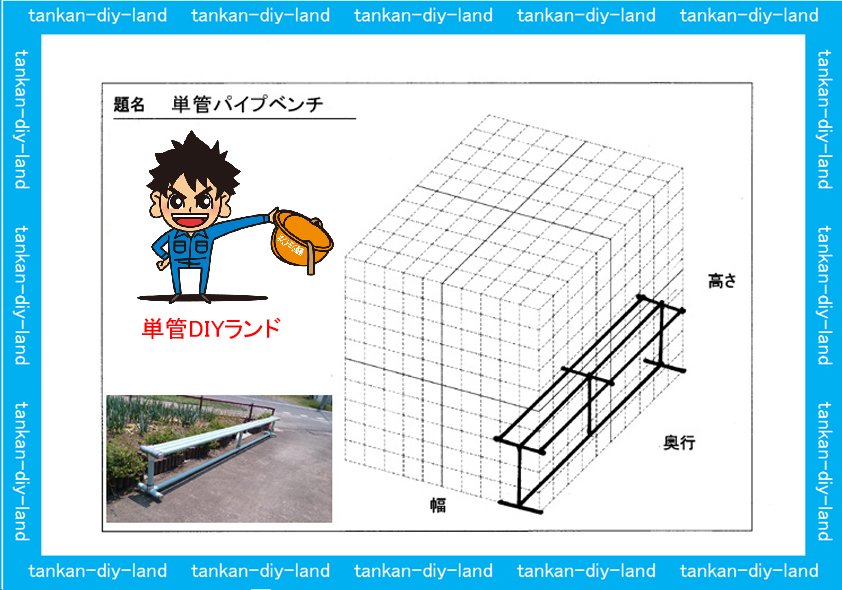

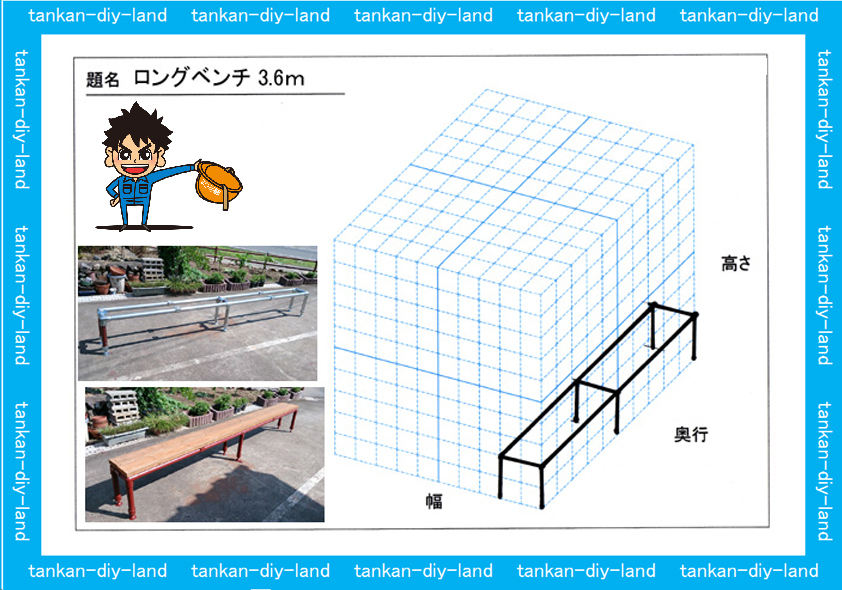

69)単管パイプ骨組の、単管パイプロング ベンチ

68)単管パイプ骨組の、バリケード

67)単管パイプ骨組の、移動作業台

66)単管パイプ骨組の、ゲート

65)単管パイプ骨組の、バイクスタンド

64)単管パイプ骨組の、野外ベンチ、腰掛木材使用

63)野外ベンチ、腰掛木材使用

62)単管パイプ骨組の、野外ベンチ、腰掛木材使用

61)単管パイプ骨組の、バリケード

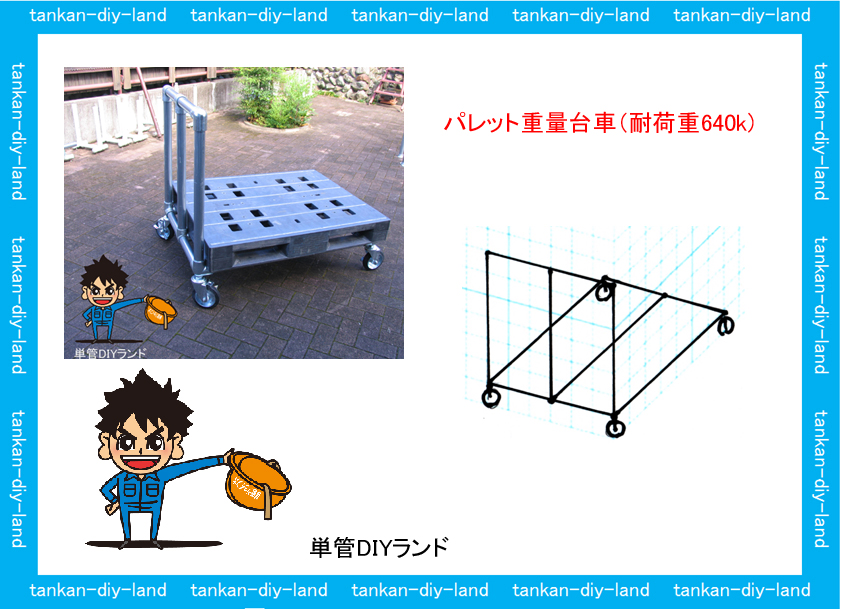

60)単管パイプ骨組の 台車

59)大型 タイヤラック

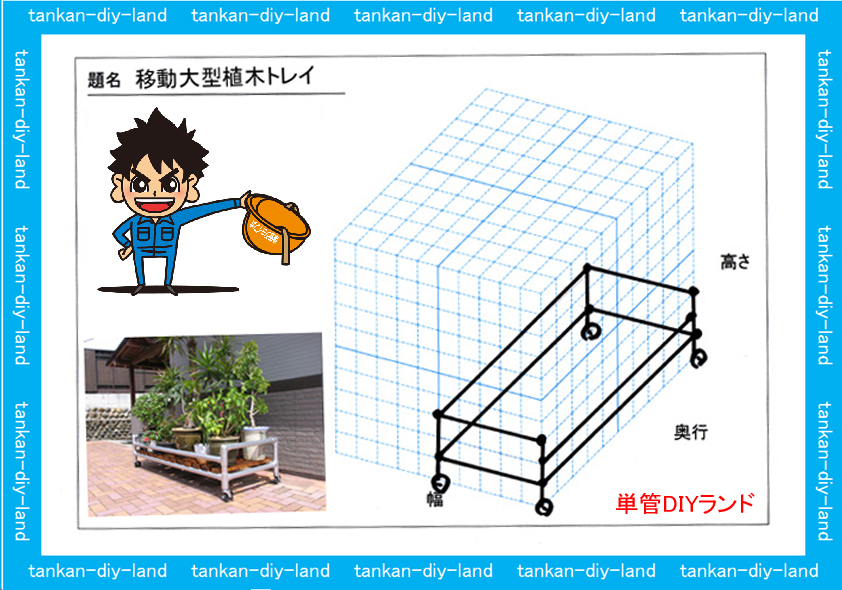

58)単管パイプ骨組の、大型移動植木鉢

57)単管パイプ骨組の、お店の移動陳列台

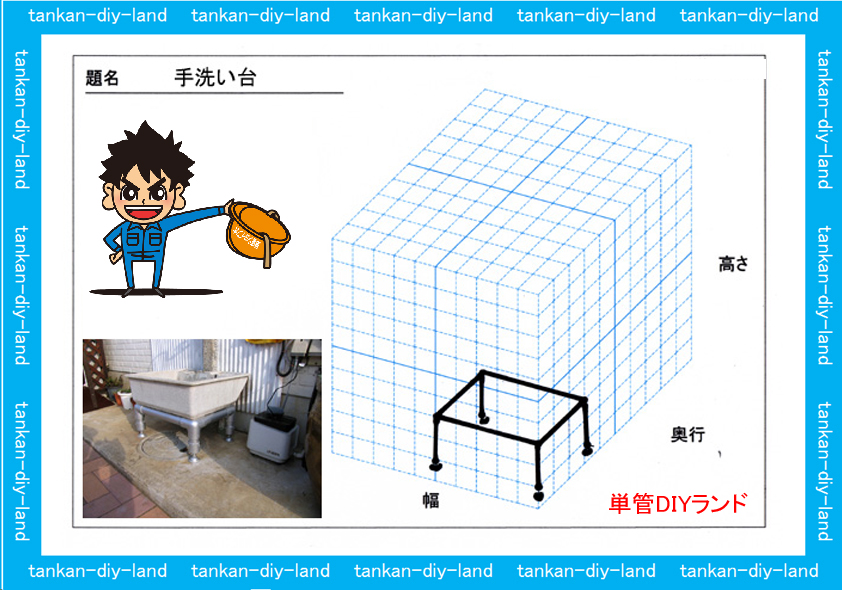

56)単管パイプ骨組の、手洗い台

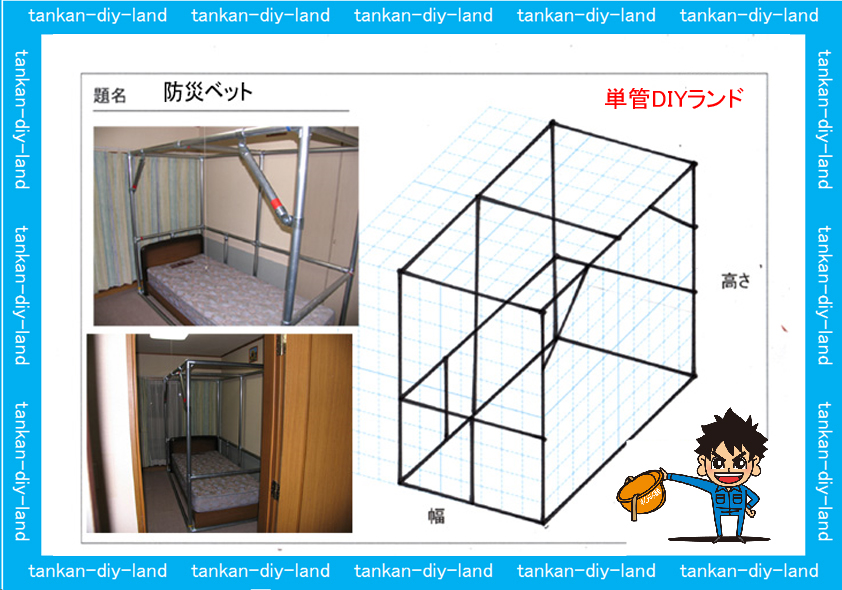

55)単管パイプ骨組の、防災 ベッド

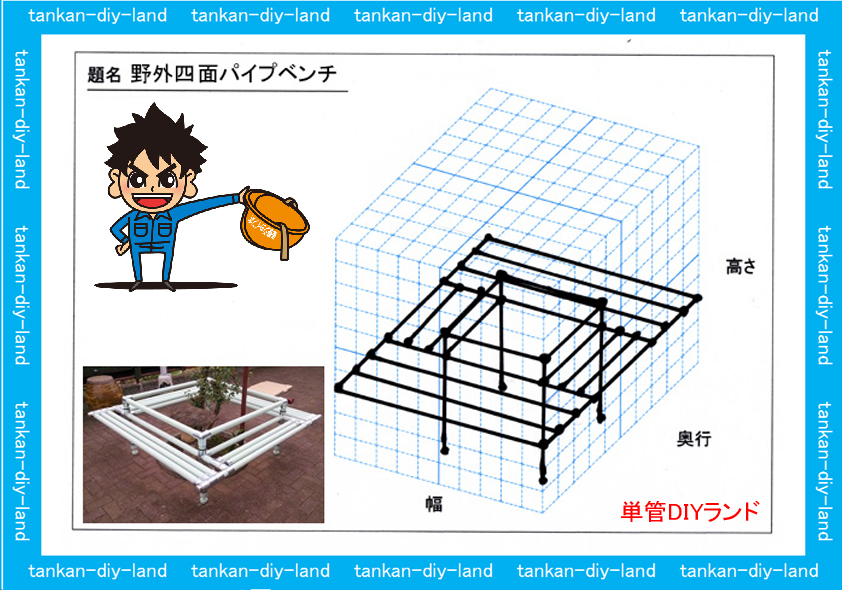

54)単管パイプ骨組の、野外四面パイプ ベンチ

53)単管パイプ骨組の、ガーデン テーブル

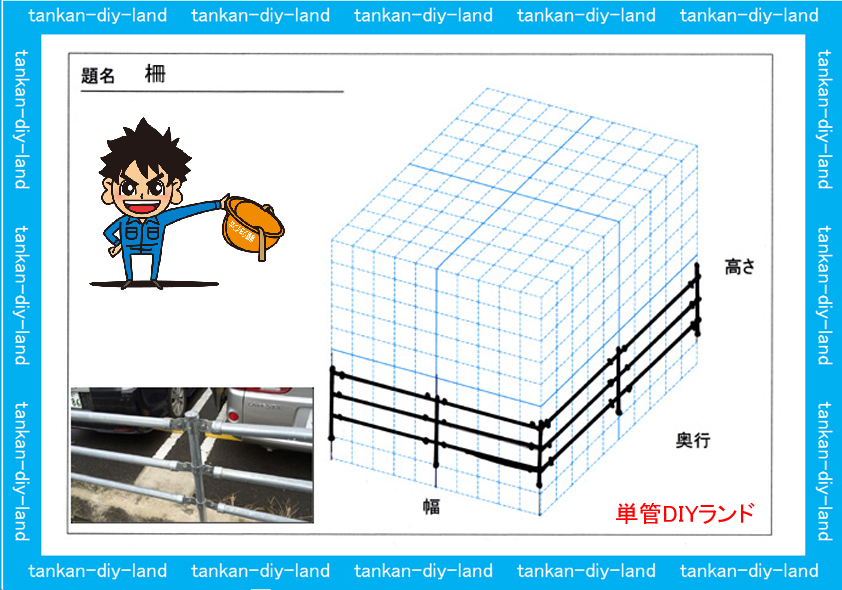

52)単管パイプ骨組の、駐車場 柵

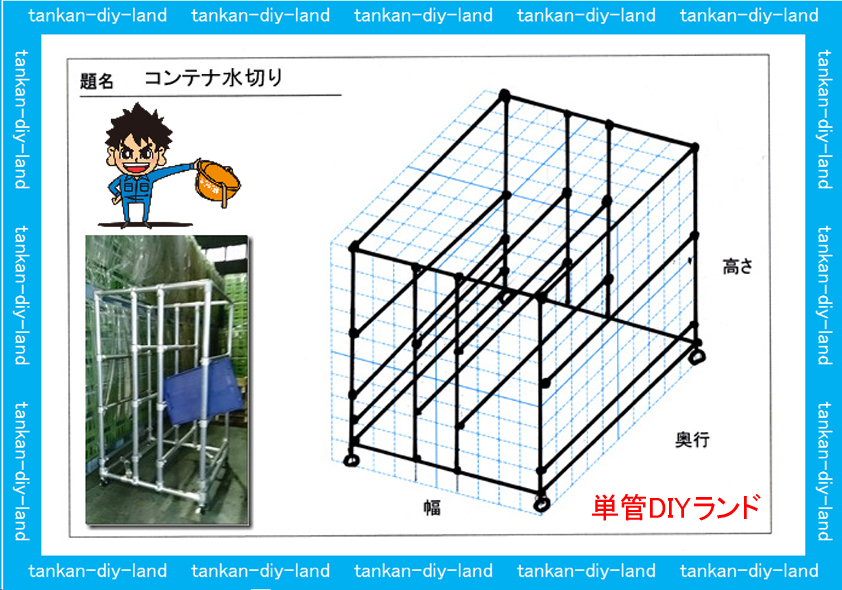

51)単管パイプ骨組の、コンテナ水切り

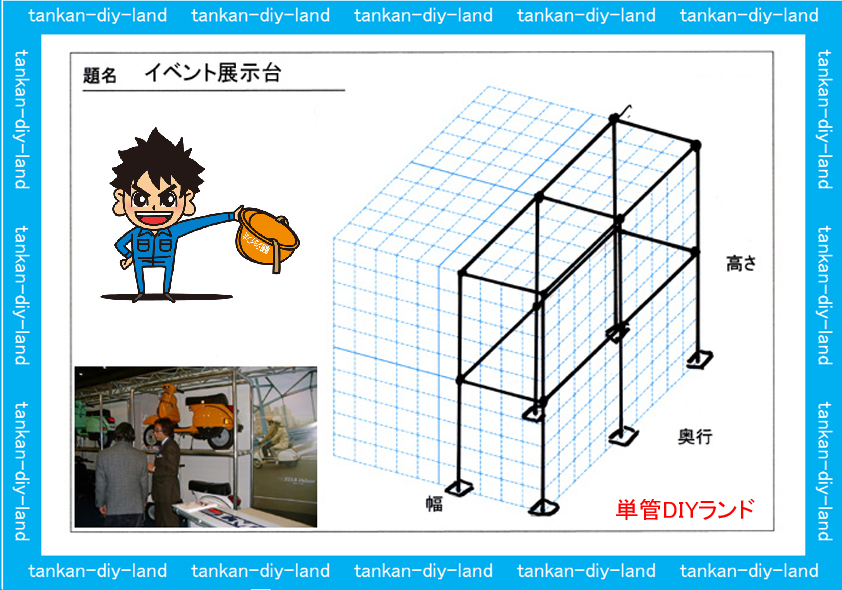

50)単管パイプ骨組の、イベント展示台

49)単管パイプ骨組の、タイヤ保管 台

48)単管パイプ骨組の 階段 手すり

47)単管パイプ骨組の 車止め

46)単管パイプ骨組の、タイヤ縦型、移動保管台

45)単管パイプ骨組の、タイヤ販売移動台

44)単管パイプ骨組の シーソー

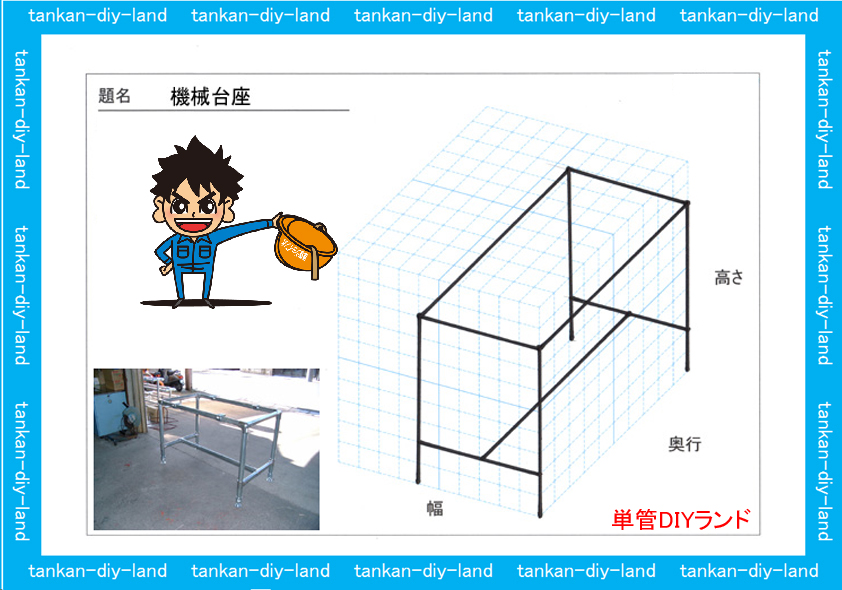

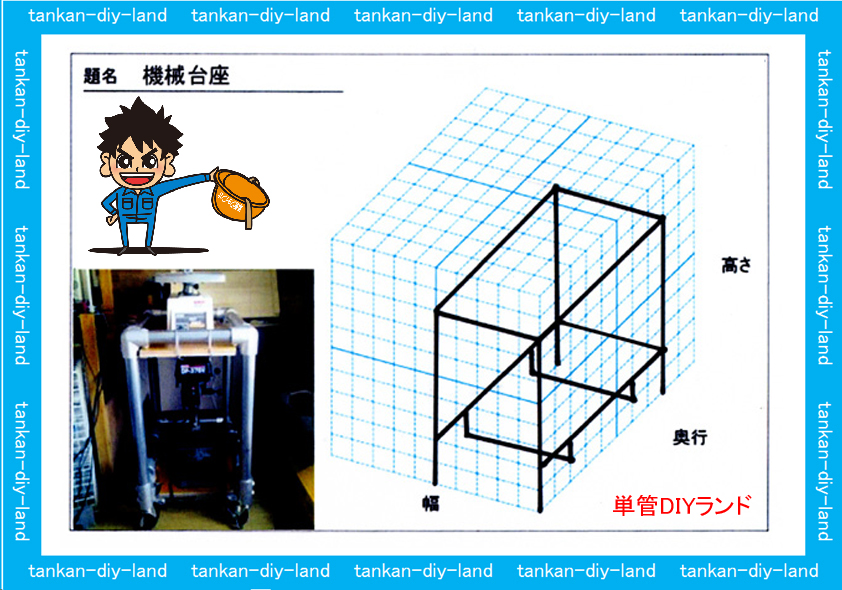

43)単管パイプ骨組の、機械台座

42)単管パイプ骨組の、パイプ保管台

41)単管パイプ骨組の ベッド

40)単管パイプ骨組の 作業台

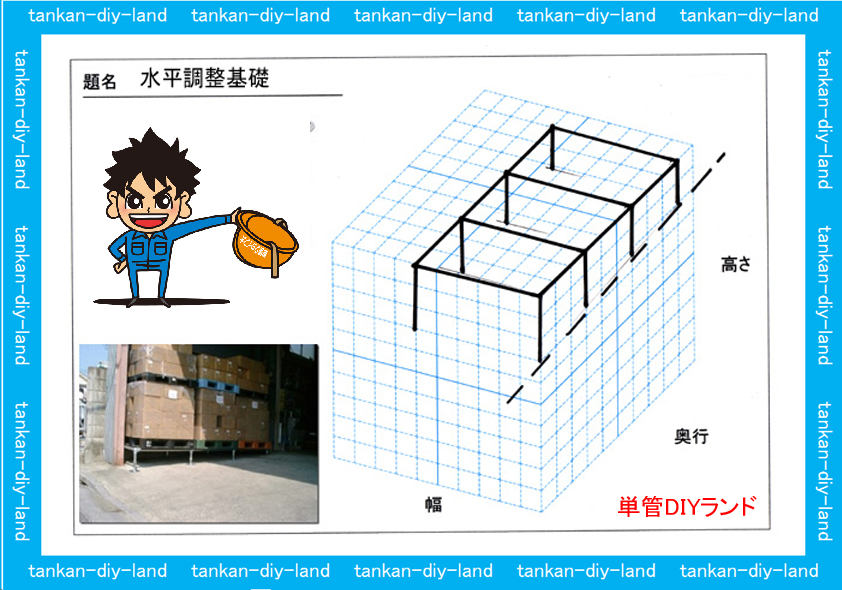

39)単管パイプ骨組の、水平調整基礎

38)単管パイプ骨組の、ロング ベンチ

37)単管パイプ骨組の、犬走の3段棚

36)単管パイプ骨組の、お店の販売棚

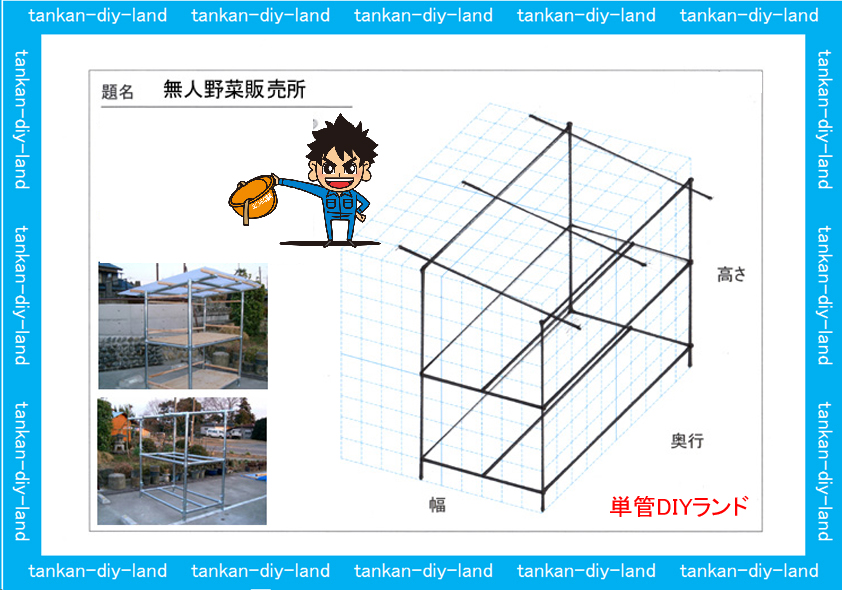

35)単管パイプ骨組の、無人野菜販所

34)単管パイプ骨組の、濡れ縁側

33)単管パイプ骨組の、軽トラ鳥居、荷台強化

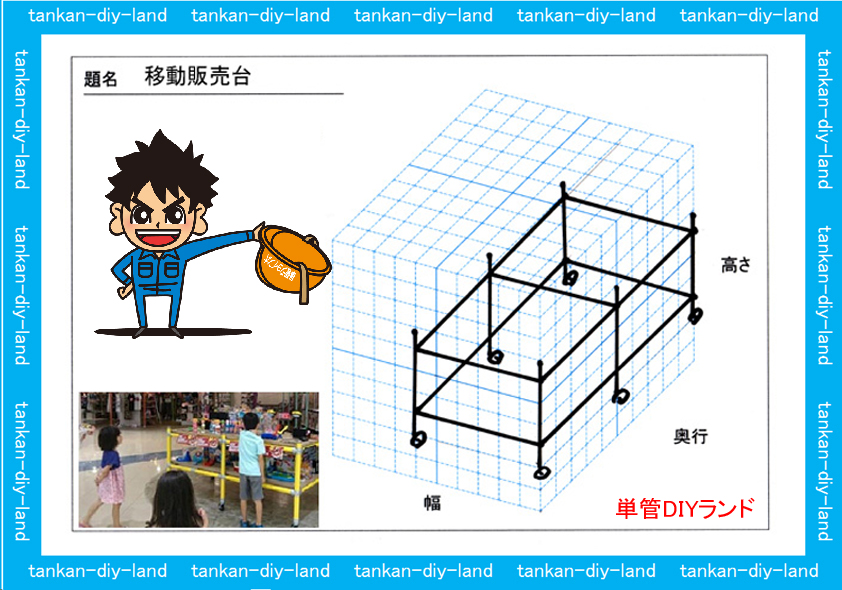

32)単管パイプ骨組の、移動販台

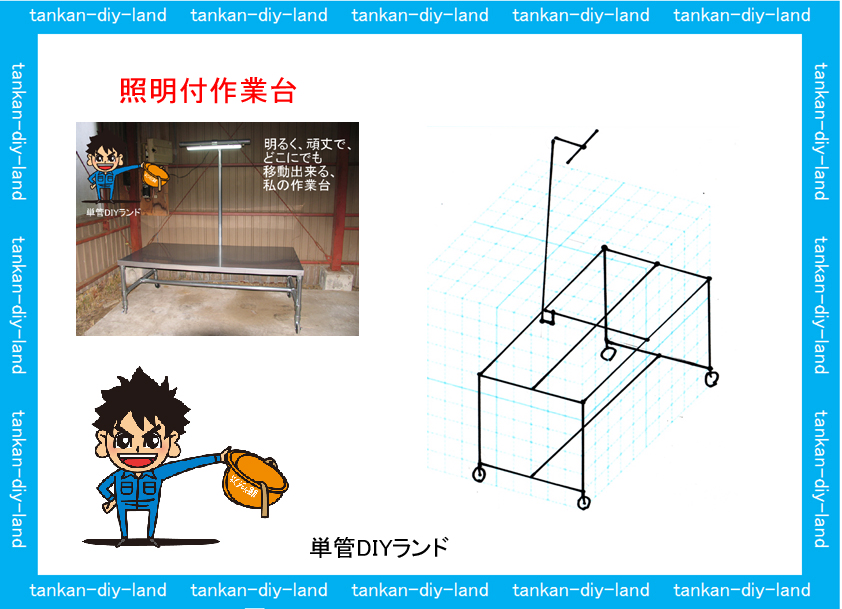

31)単管パイプ骨組の、私の 作業台

30)単管パイプ骨組の、スタジオ ディスプレイ

29)単管パイプ骨組の、移動大型植木トレイ

28)単管パイプ骨組の、作業台座

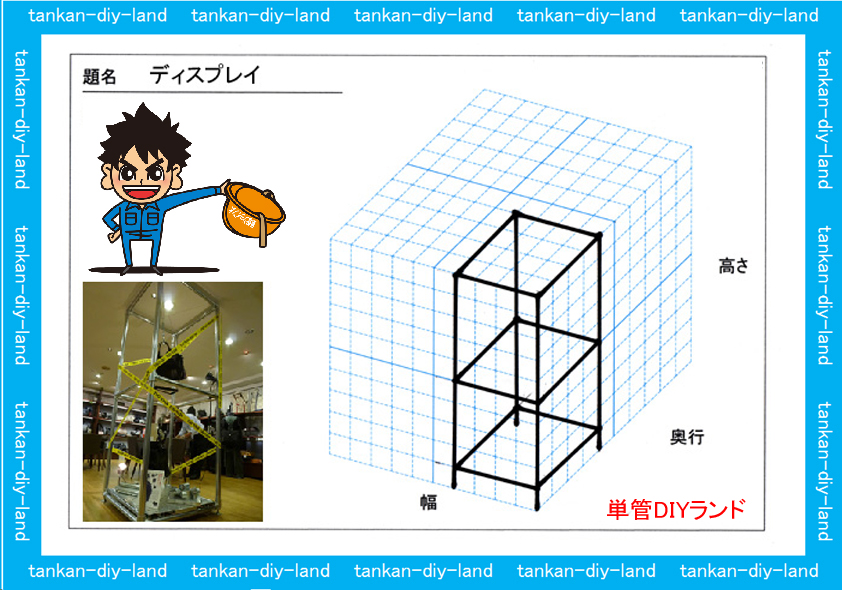

27)単管パイプ骨組の、お店の ディスプレイ

26)単管パイプ骨組の、お店の ディスプレイ

25)単管パイプ骨組の 作業台

24)単管パイプ骨組の、ゴルフゲージ

23)単管パイプ骨組の、庭 ベンチ

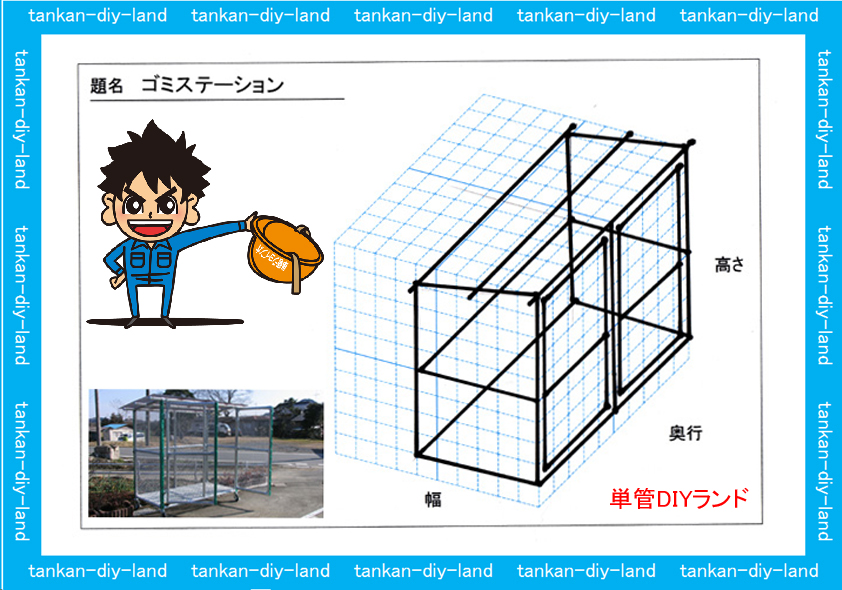

22)単管パイプ骨組の、ゴミステーション

21)単管パイプ骨組の 階段 手摺

20)単管パイプ骨組の、防災 ベッド

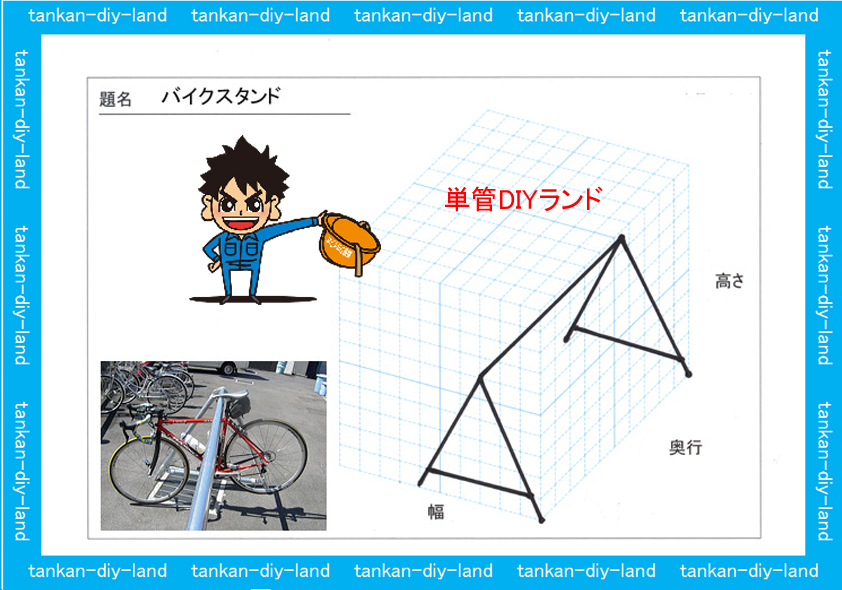

19)単管パイプ骨組の、バイクスタンド

18)単管パイプ骨組の、ハウス

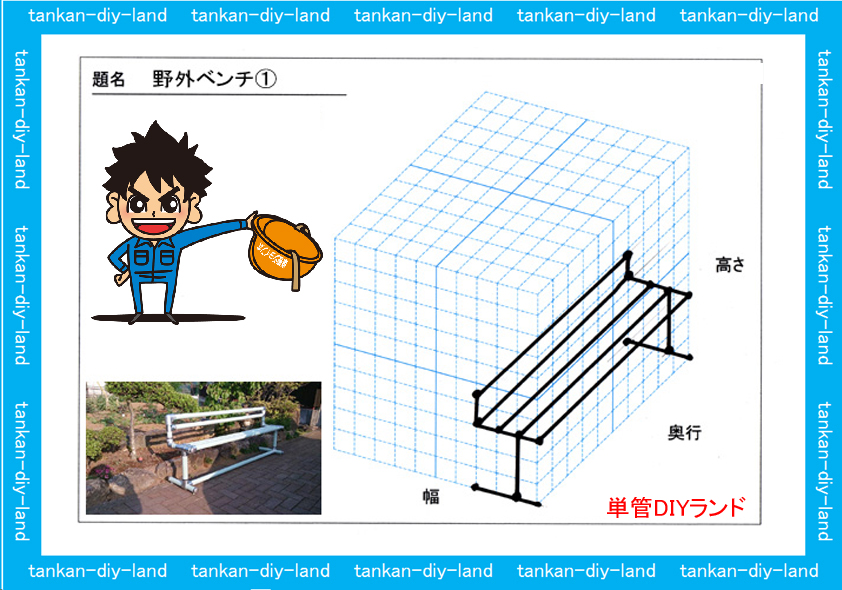

17)単管パイプ骨組の、野外 ベンチ

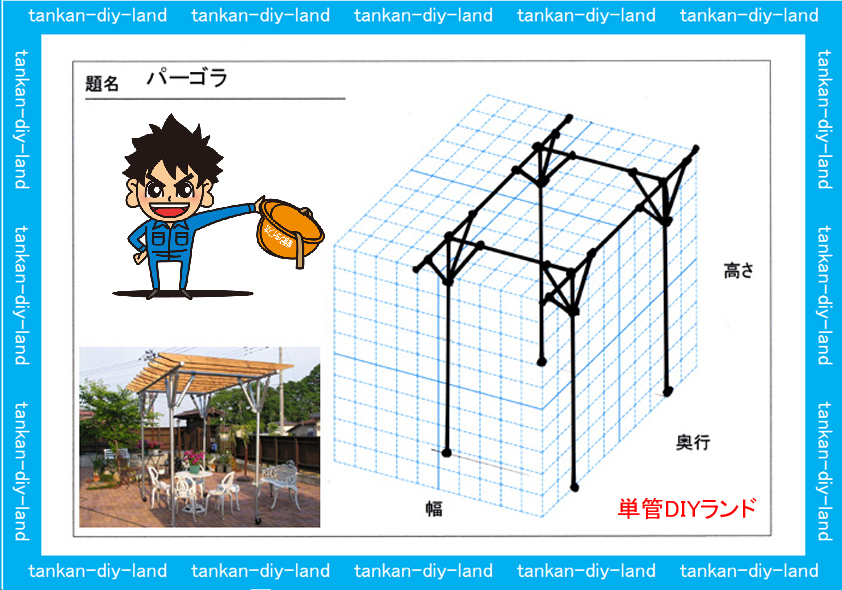

16)単管パイプ骨組の、パーゴラ

15)単管パイプ骨組の、四面 ベンチ

14)単管パイプ骨組の、軽トラ鳥居、荷台補強

13)単管パイプ骨組の、野外背付 ベンチ

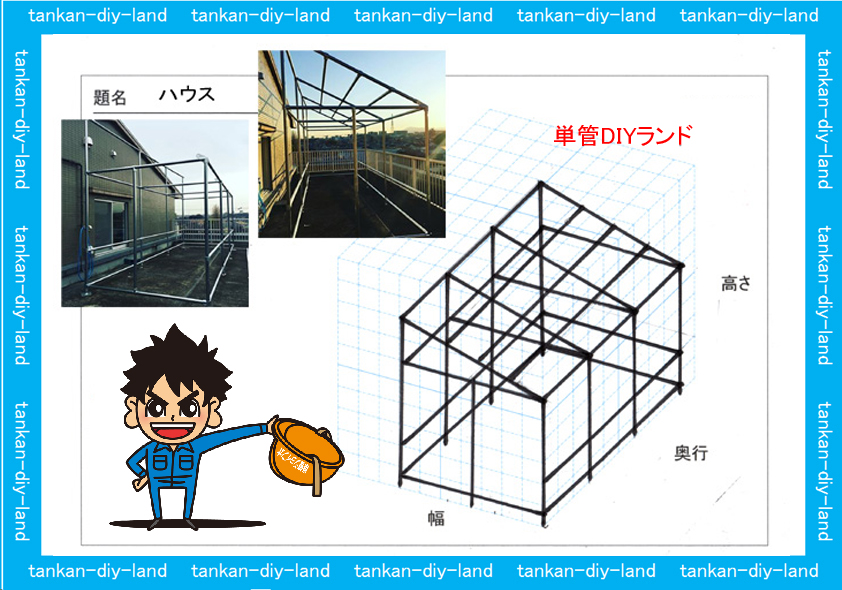

12)単管パイプ骨組の、ハウス部分の呼称

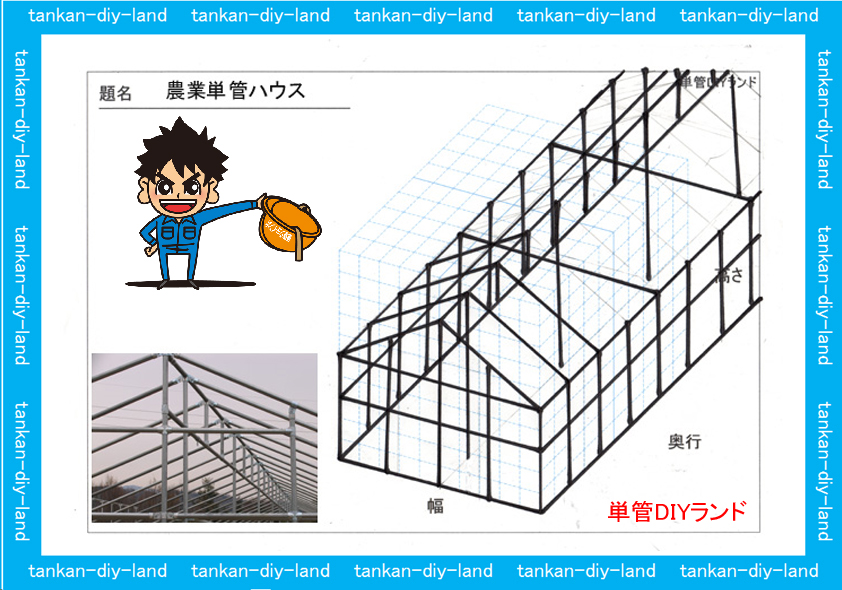

11)単管パイプ骨組の 農業ハウス

10)単管パイプ骨組の、自宅の庭に ソーラー 発電

9)単管パイプ骨組の、お店の雛壇

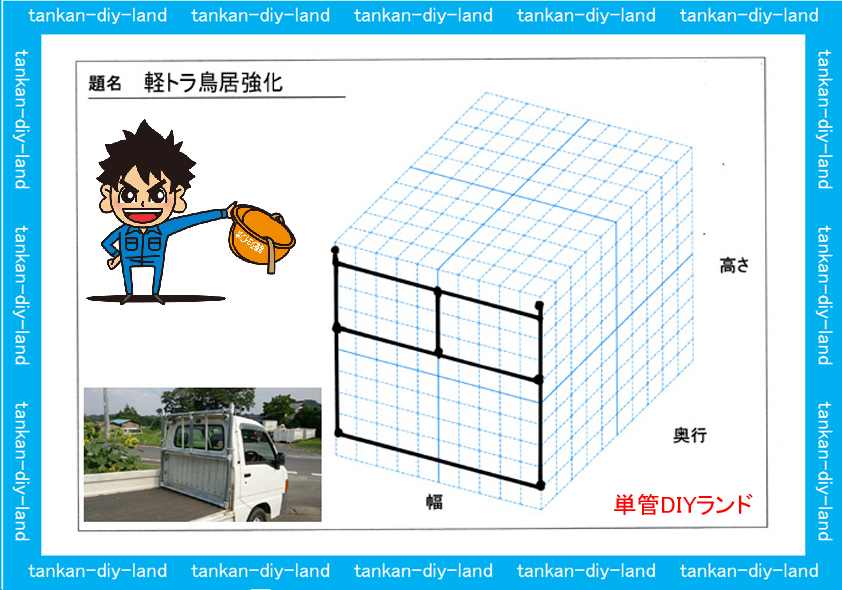

8)単管パイプ骨組の、軽トラ鳥居強化

7)単管パイプ骨組の、移動大型植木トレイ(台車)

6)単管パイプ骨組の、移動植木鉢

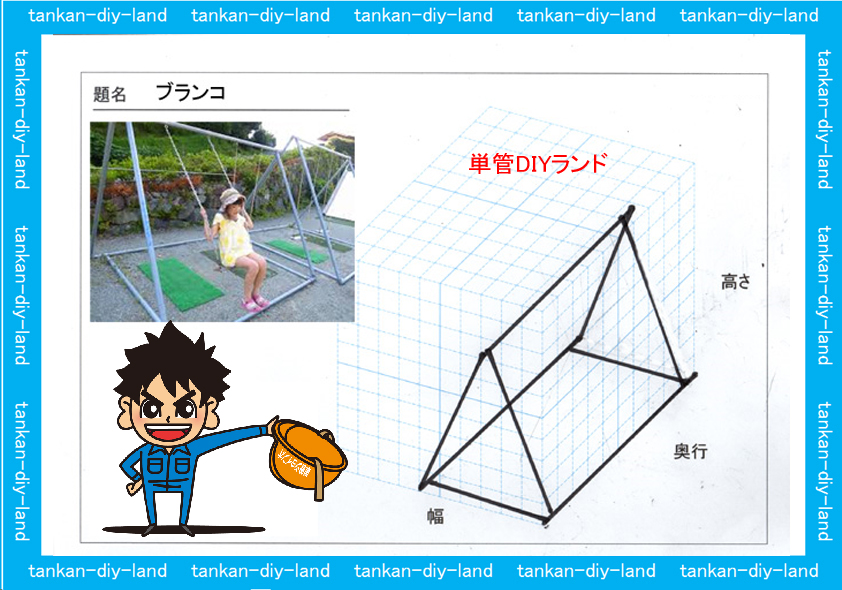

5)単管パイプ骨組の ブランコ

4)単管パイプ骨組の、ハウス(小屋)

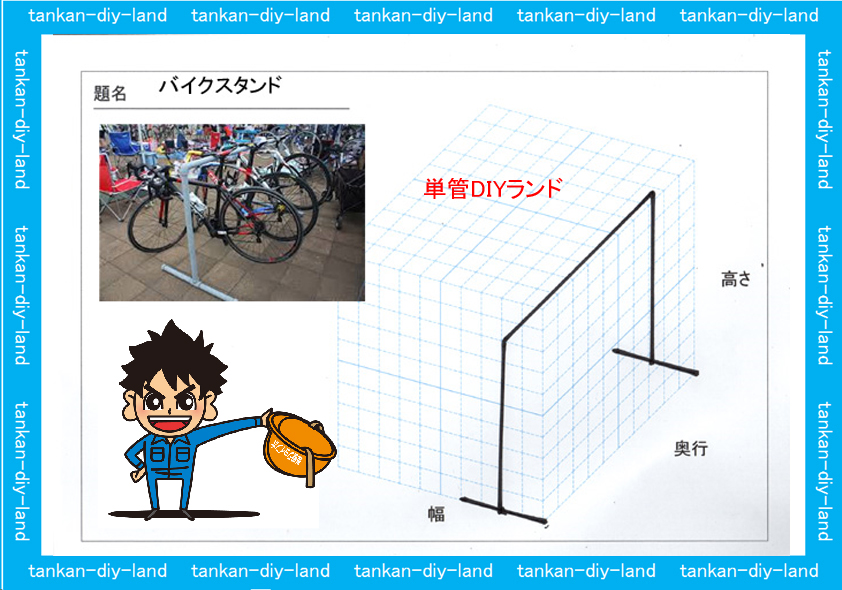

3)単管パイプ骨組の バイクスタンド

2)単管パイプ骨組の あずまや

1)単管パイプ骨組の 朝礼台 号令台

設置場所に合った基礎金具や基礎ブロックを選択してください。

管パイプ工作スノコとは 金具で止めるタイプ と 枠に、はめ込むタイプの2種類から選択

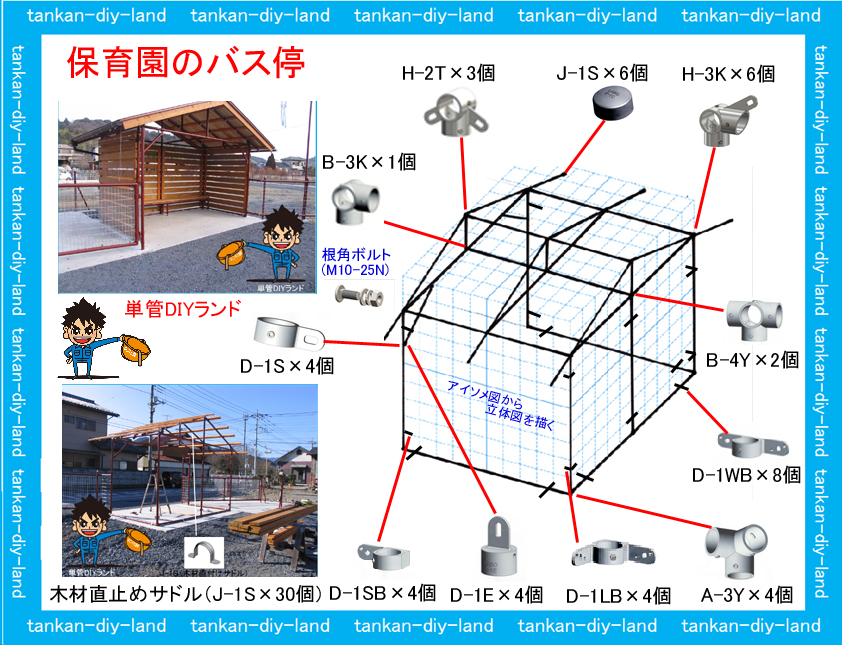

単管パイプ小屋の木材との接続用金具

単管パイプと木材のDIY工作に便利な、(SPF材とは、ホームセンタ-様等で一般的に販売されている木材です

管パイプ専用吊バンド(J-TB)使用例

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

LABO(ラボ)金具 表面処理:溶融亜鉛めっき仕上げ (パイプ止まり金具と貫通金具)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

LABO(ラボ)キャスター

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

LABO(ラボ)金具ではこんな物も出来ます。

単管パイプキャスター付き工作物

基礎ブロク市販品・基礎金具・水平調整金具・壁金具・タタッチメント・サッシ取付金具

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド・機器取付コ-ナ-金具。

単管パイプザムキャップ発売開始 1個100円税込108円 ZAM材とは:ほぼ錆びないと言われる画期的な鉄板で、耐食性が溶融亜鉛めっき鋼板に比べて10〜20倍優れていて、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。(型番K-1C)

価格は2019/5/23現在です。

錆に強いLABO(ラボ)金具の表面処理(めっき)について。

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。公的機関等では野外での工作物、橋・鉄塔・陸橋・電柱・信号器柱・電波塔・等の鉄部材料の本体や金具類の表面処理を溶融亜鉛めっき仕上げでないと殆んど採用されいません。

LABO(ラボ)金具の止めビスとは・・ここが違う

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

単管パイプとはどんなもの・・・・ホームセンターさんの販売風景

単管パイプのうんちく、肉厚1.8mmと2.4mm特性の違いはこんな物(国内パイプメーカー使用転載)

単管パイプのメーカーマーキング確認(メーカーによりマーキングは異なります、マーキング無しは粗悪品か規格外)

単管パイプの強度とは:中間荷重(質量)で荷重を取り去るとパイプが元に戻れる(復元)できる最大荷重です。参考資料

両端支点のモーメント(M=PL/4)   中間荷重の算出数式 一般炭素鋼鋼管(JIS G 3444) 100mm間隔

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)

単管パイプの機械的性質(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

実際の中間強度が知りたくて、試験台を作り試験をやって見た・・・参考資料です。

単管パイプ2m支点っでの中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し(荷重50kg単位)

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

お買い物はこちら ↓

単管DIYランド Youtubeチャンネル 楽しく役立つ動画が沢山

単管金具通販 メーカー直販サイト LABO(ラボ) 金具   株式会社 単管DIY研究所
