メーカー直販サイト・濡れ縁側 単管パイプの強度とは 工作物の中間荷重(質量)

単管工作は、あなたのアイディアで、使用方法も、形も、サイズも自由自在!!!

LABOで簡単DIY! 自由に単管工作を楽しんでください(*^▽^*)

単管パイプlabo(ラボ)工作画像

単管パイプdiy工作 Google画像へリンク

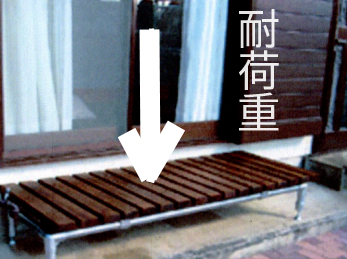

濡れ縁側のサンプルで、単管パイプの長さと本数で安全荷重を考えてみよう。

濡れ縁側の安全荷重目安 パイプ長さの1m・2m・3m(中間荷重・質量)

パイプの長さが1mの中間荷重1本で243kg、濡れ縁側は2本の使用で243×2=486kg荷重以下だと元に戻れる

パイプの長さが2mの中間荷重1本で122kg、濡れ縁側は2本の使用で122×2=244kg荷重以下だと元に戻れる

パイプの長さが3mの中間荷重1本で81kg、濡れ縁側は2本をの用で81×2=162kg荷重以下だと元に戻れる

数値は参考値であり保障値ではございません。

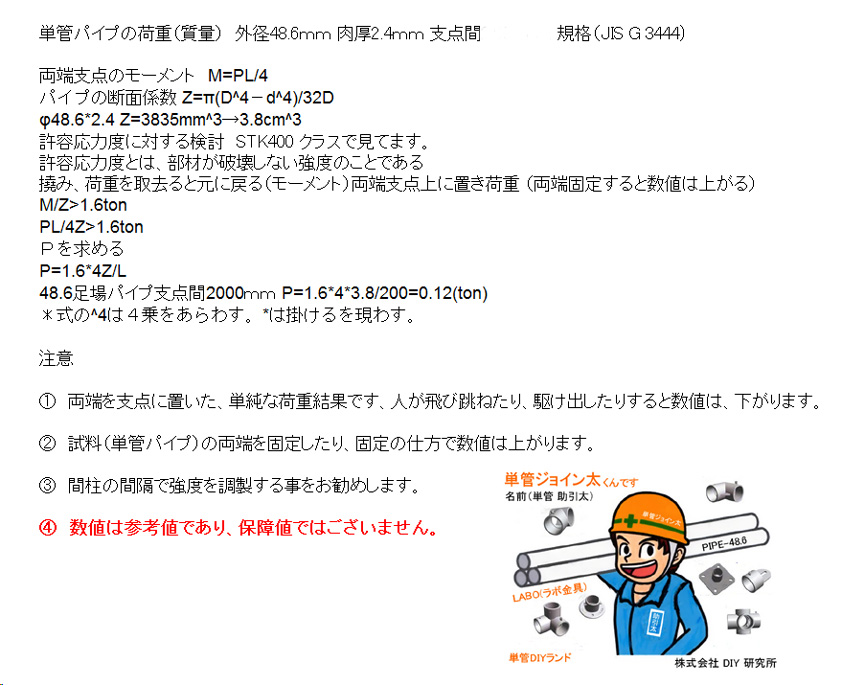

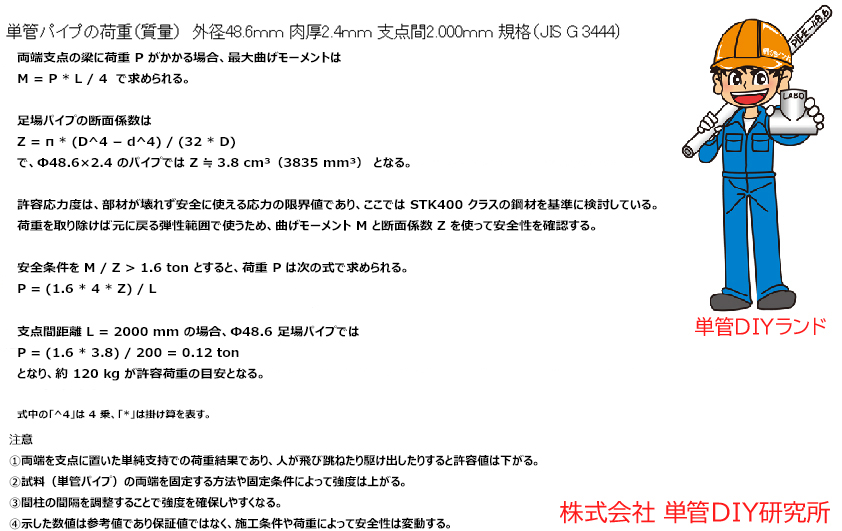

メーカー直販サイト・単管パイプ強度計算基準

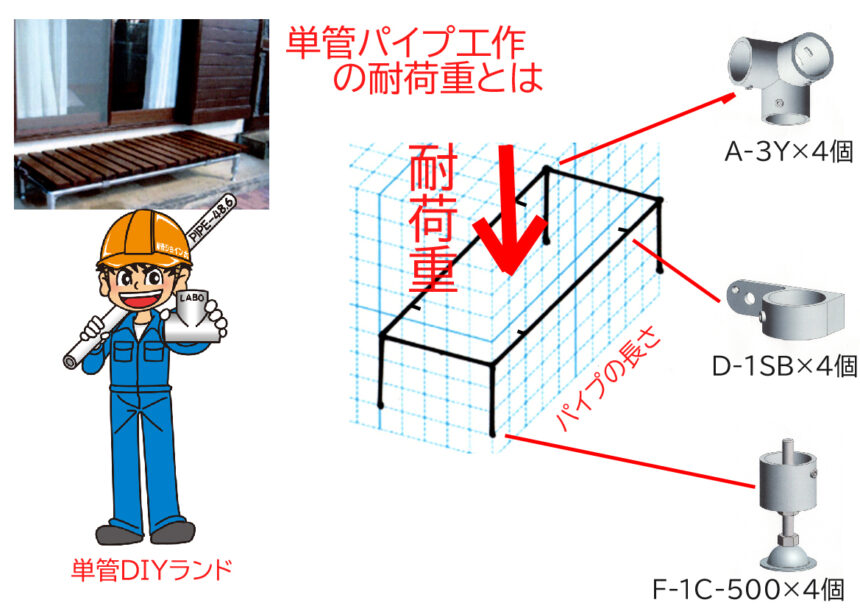

単管パイプの濡れ縁側に使用のLABO(ラボ)ジョインと

注意>
ご提供頂いた写真のイメージ図を作成し、金具の種類と数量を算出した参考資料になります。
ご購入の際は、金具の種類・数量はお客様ご自身でご検討、ご確認をお願い致します。
※ご質問・お問い合わせがございましたら、こちらのお問い合わせホームよりお願い致します。

A-3Y  3方向コーナー金具  金具の中まで見られる 3D-PDF

D-1SB  片側サドツベース金具  金具の中まで見られる 3D-PDF

F-1C-500  縦I型水平調整金具  金具の中まで見られる 3D-PDF

単管パイプの耐荷重

+ー+-+-+ー+ー+-+-+ー+ー+-+-+ー+ー+-+-+ー+ー+-+-+

さぁ、単管DIY工作! まずは単管パイプの切断からです!!

電動の高速カッターが無くても、手回しの手動カッターで 単管パイプのカットは簡単です。

以下、説明ページと動画でご紹介します★

「高速カッター が無くても、自分で単管パイプ切断が出来る」 手動カッターでの切断説明ページはこちらから

手動カッターの使用方法を動画でご紹介します。

電動の高速カッター・万力を使用せずに、手回しの手動カッターと4方向1箇所貫通金具(B-3X)を使用してパイプカットしました!!

2種類のパイプカッター、どちらがカットしやすいか?比較もしてみました。

結果、テコの原理で腕の長いカッターの方が力がかからず、楽にカットできました。

+ー+-+-+ー+ー+-+-+ー+ー+-+-+ー+ー+-+-+ー+ー+-+-+

単管パイプ専用LABO(ラボ)金具・継手・ジョイント・クランプ

↓ 2018.6.16現在 取り扱い製品です!

単管パイプDIY工作のアドバイザーキャラクターの単管ジョイン太17タイプです。

単管 金具 メーカー 直販 サイト 株式会社 単管DIY研究所

LABO(ラボ)ジョイントの購入はこちら

ショップ 通販 メーカー直販サイト LABO(ラボ)ジョイント 金具 株式会社 単管 DIY 研究所

ショップ 通販 メーカー直販サイト LABO(ラボ)ジョイント 金具 株式会社 単管 DIY 研究所
