単管パイプ48.6と木材を直止めサドル(亜鉛鋼板製)tankan.tv

単管パイプ外形48.6mmと木材を直付け専用サドル、1個税込み33円と安価金具です、価格は(2021/5/15)現在単価です。別の用途(配管用パイプ40A・1-1/2にもパイプ・ 電線管42にも使用できます)。



お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。



Google画像に飛んで,画像を見ながら、作りたい画像をクリックして、イメージ図と継手金具の選択が楽です。

単管パイプdiy工作 Google画像へリンク ここをクリック

LABO金具を使って出来る、あんなものやこんなもの!! ちょっと覗いてみてください↓↓

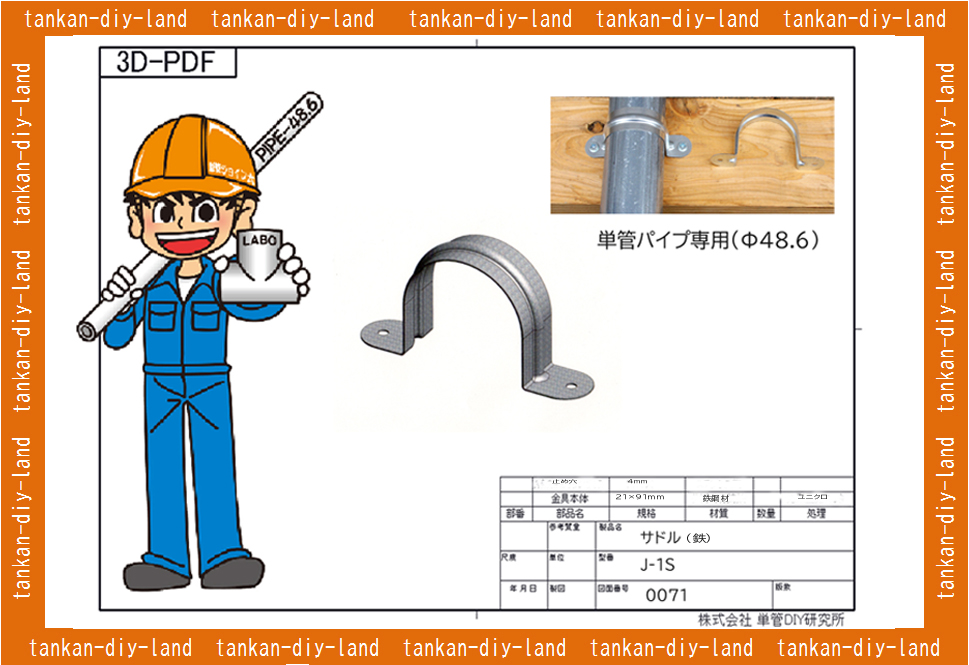

単管パイプ専用木材止めサドル(Φ48.6)型番(J-1S)

『亜鉛鋼板製』単管パイプ用サドル LABO型番(J-1S) No. 564820210720

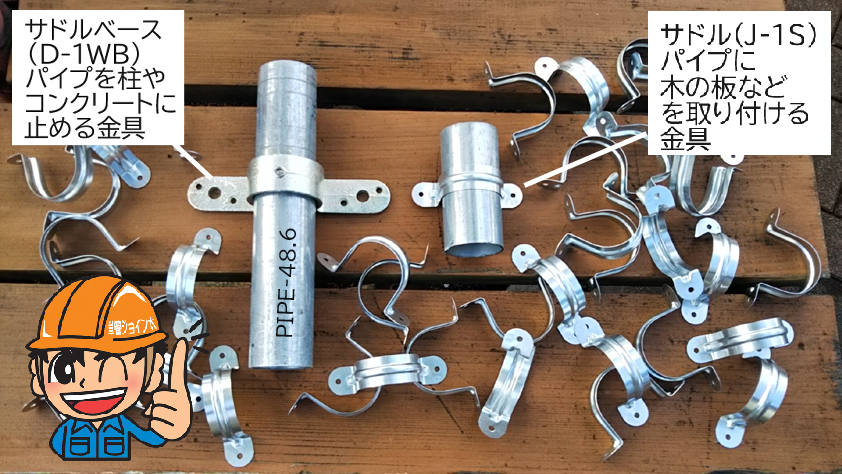

サドル(J-1S)は単管パイプに木の板などを取り付ける金具です。

サドルベース(D-1WB)は単管パイプを柱やコンクリートにアンカー等で取り付ける金具です。

サドル(J-1S)は単管パイプ専用外形48.6

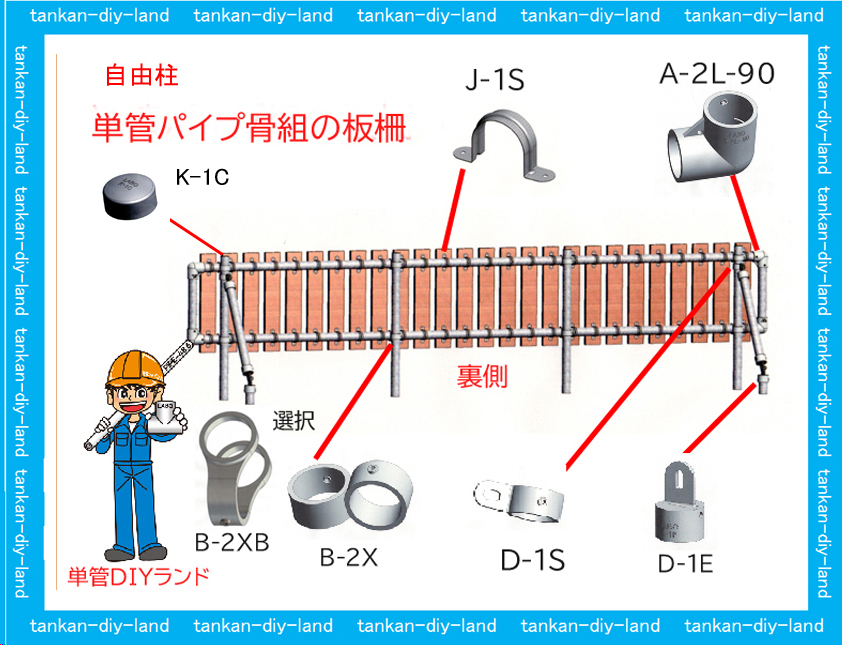

単管パイプ目隠し板塀『自由柱タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

単管パイプ小屋の木材との接続用金具

直付けタイプ サドル J-1S

金具肉厚分浮くタイプ サドルベース 片側タイプ D-1SB    両側タイプ D-1WB  コーナータイプ D-1LB

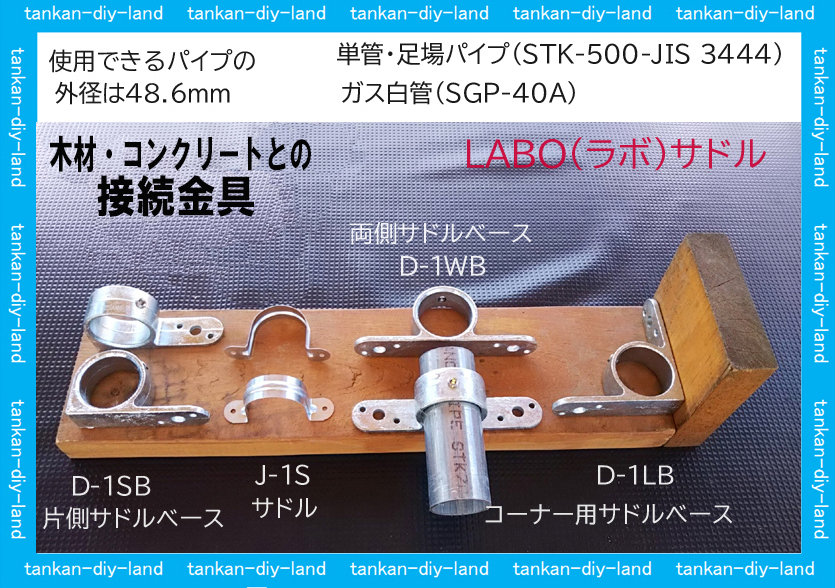

パイプと木材やコンクリートの接続金具類

単管パイプ外形48.6mm専用サドルとサドルベース

パイプ固定用金具類 金具の肉厚分5mm程度浮くサドルべースと直付けサドル

多目的単管パイプ小屋

単管パイプの胴縁に板をサドルで止めて、縦板(縦胴縁)を木ネジで止めるタイプ 小屋の中まで見られる 3D-PDF

単管パイプと木材との接続金具 (バシッとツライチ)

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・

LABO(ラボ)金具類でこんな物もできます。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

LABO protection cap K-1C(CR)  とは

保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

LABO(ラボ)キャスター工作物、こんな物が出来ます。

注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプの多目的小屋

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ専用吊バンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

単管パイプと木材との接続金具 (バシッとツライチ)

出来る限り、パイプに加工は避ける、パイプ本来の物性値の変化により強度の低下とサビの発生を回避して安全第一を優先する。

単管パイプの強度とは、中間荷重で荷重を取り去ると元に戻れる荷重の参考資料

両端支点のモーメント(M=PL/4)   中間荷重の算出数式 一般炭素鋼鋼管(JIS G 3444) 100mm間隔

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)
