単管パイプ 2畝(うね)またぎ野菜収穫台車 LABO工作部

ご要望が有りました二畝台車を製作して、近所の家庭菜園にお願いし葱畑で試験走行した結果、真ん中に道がある事に気が付き、、、

ショッピング~商品のご注文から到着まで・・・お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。

二畝台車は有りですね。有難うございました。

作る楽しさ、出来た喜び、LABO(ラボ)で広がる可能性

単管工作金具の予算、多くの工作物の使用金具が解る Google画像へリンク

2畝またぎ野菜収穫台車の試験走行 №103520210721

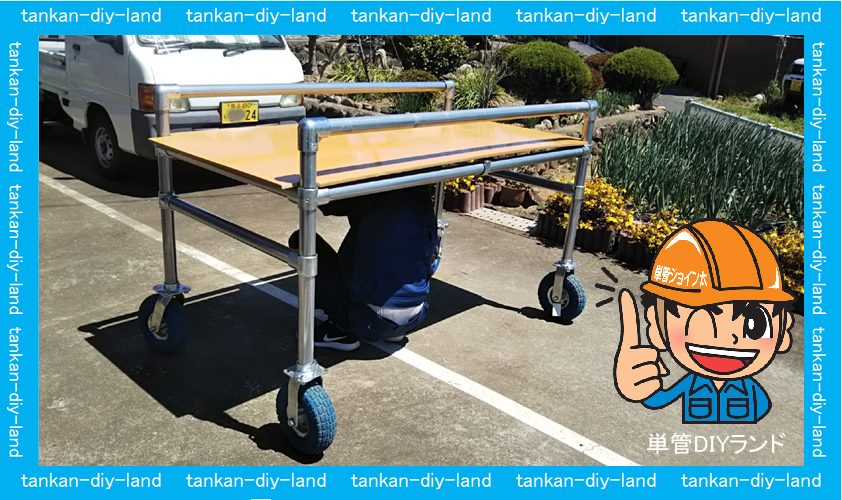

天板取付作業中

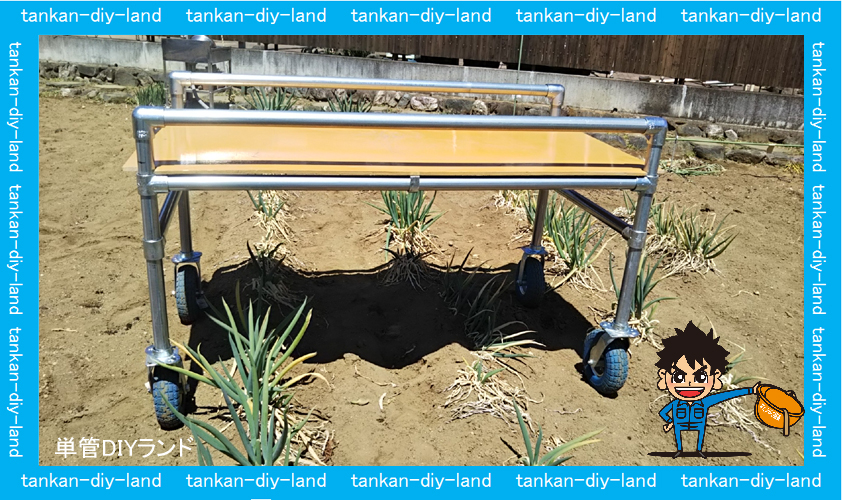

自作の2畝またぎ収穫台車の試験走行

畝またぎ台車のノーパンクヤイヤと金具とパイプの接続動画

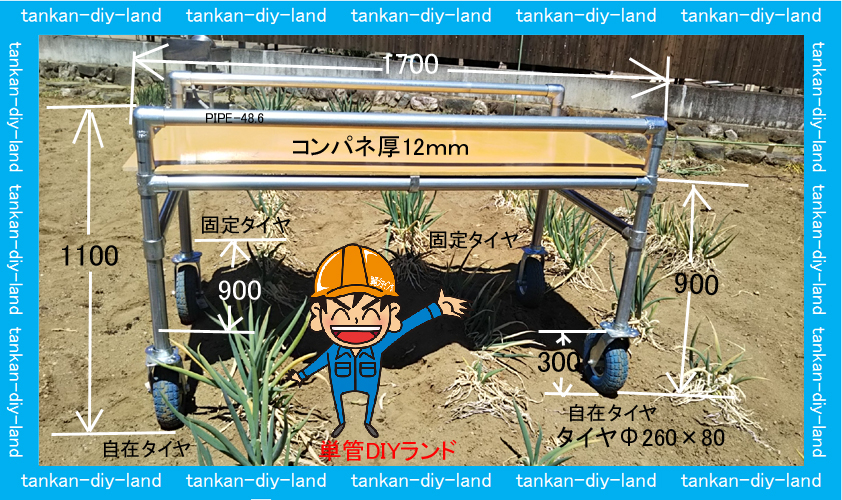

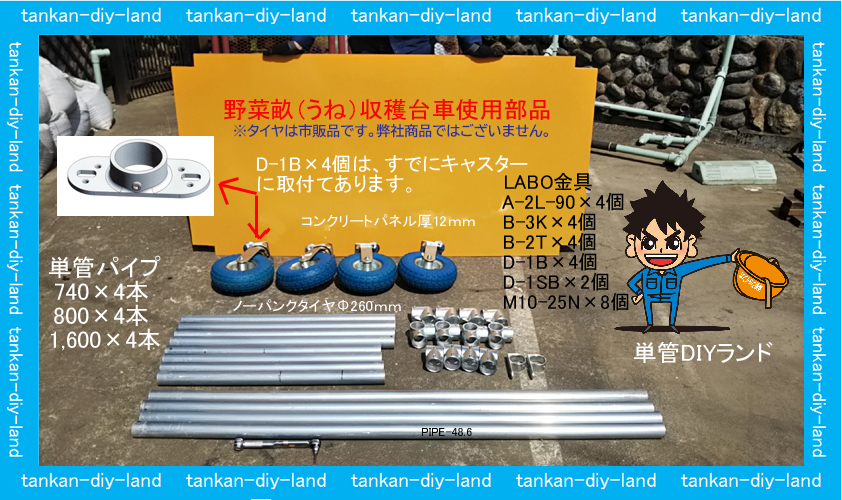

使用金具とパイプ類 こんな物、無いから、作る LABO(ラボ)金具

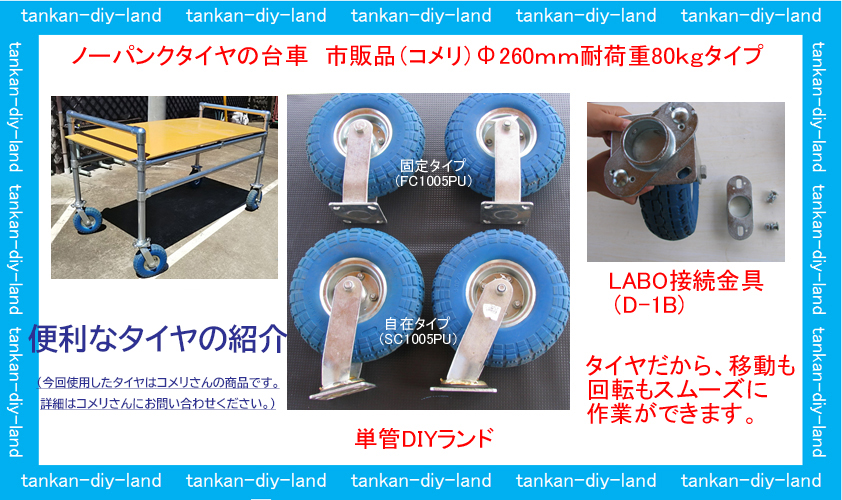

台車用ノーパンクタイヤ 購入先(コメリ)さん 固定タイプ(FC1005PU)  自在タイプ(SC1005PU)  φ260mm 耐荷重80kg

ノ-パンクタイヤと取付(自在2個と固定2個)取付LABO金具(D-1B)

単管パイプの長さで大きさは自由自在、作業に合わせて自分で設定出来ます。パイプの切断は電動工具がなくても、手動のパイプカッターで以外と簡単に切断出来ます。切断動画をご覧下さい。

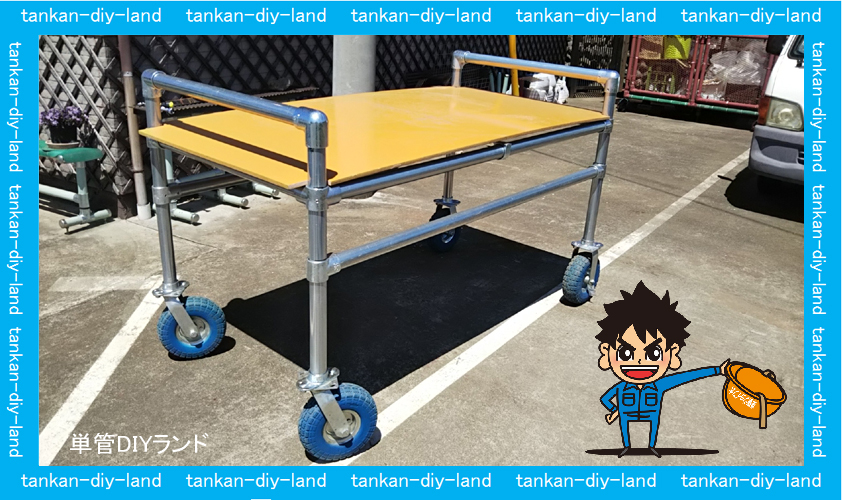

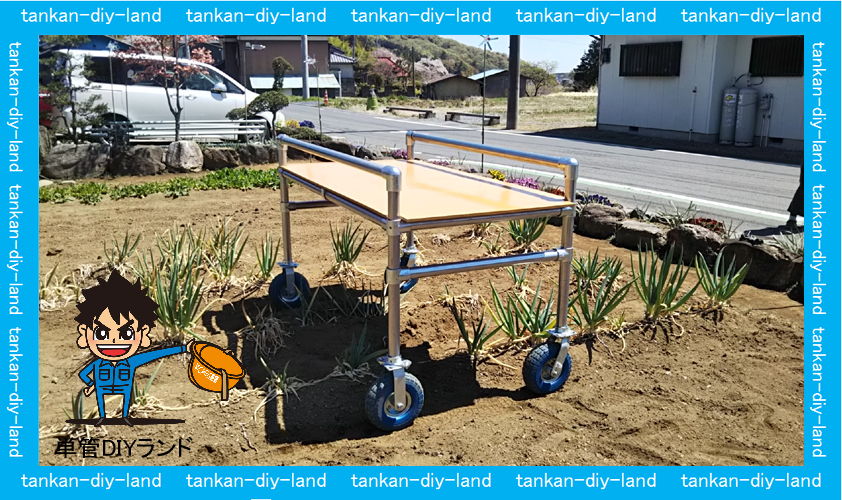

1畝またぎ野菜収穫台車の解体前(パイプの位置の違いとタイヤの位置と方向の違い)

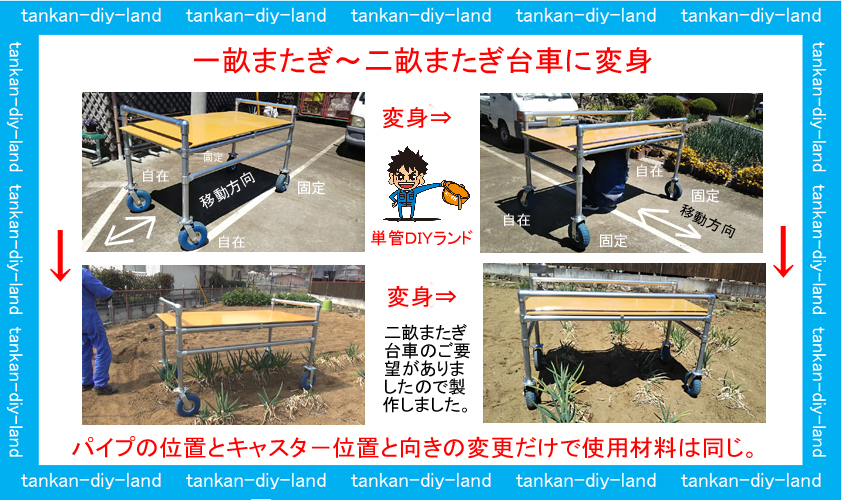

元の、1畝またぎ台車を解体して↓、二畝またぎ台車を製作しました。使用金具とパイプは同じ(パイプの位置とタイヤの位置と方向)変更

一畝またぎ~二畝またぎ台車に材料は変わらず変身

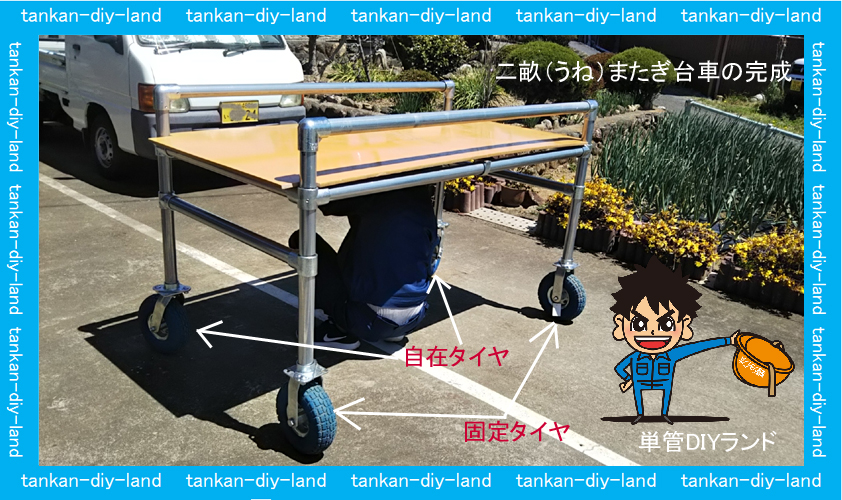

二畝またぎ台車完成

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。 (アイソメ図用紙  A4- PDF)

作る楽しさ、出来る喜び、LABO で広がる可能性・・・ラボジョイント(金具)ではこんな物が出来ます。

LABO(ラボ)キャスター工作物、こんな物が出来ます。

LABO(ラボ)金具 表面処理:溶融亜鉛めっき仕上げ (パイプ止まり金具と貫通金具)

単管パイプ 直交クランプ LABO(ラボ)金具2種類(B-2X・B-2XB)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

ZAM(ザム)材とは  単管キャップ(K-1C)の材料 ZAM(ザム)鋼板というめっき・・・日新産工(株)

LABO protection cap K-1C(CR)  とは

保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

注意:単管パイプ小屋建てる際には、確認のお勧め。

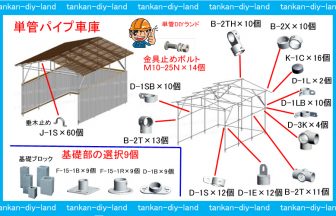

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプの多目的小屋

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと木材の直付け接続金具(J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

単管金具通販 メーカー直販サイト LABO(ラボ) 金具   株式会社 単管DIY研究所

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

単管パイプキャスター付き工作物

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド・機器取付コ-ナ-金具。

単管パイプ専用吊バンド(J-TB)使用例

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)

金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg)

同じ金具に同じ太さの(M10)の六角ボルトを着けてみた。

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

パイプの強度とは・・・両端支点モーメント(中間荷重・たわみ)で荷重を取り去ると、元に戻れる最大荷重のこと。

肉厚2.4mmの参考中間強度 1m-243kg・2m-122kg ・3m-81kg・4m-61kg ・5m-49kg・6m-41kg

単管パイプのうんちく

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)
