【LABO金具紹介】4方向パイプ繋ぎ金具 【C-4K】 寸法計算 単管パイプ 外径φ48.6mm 専用

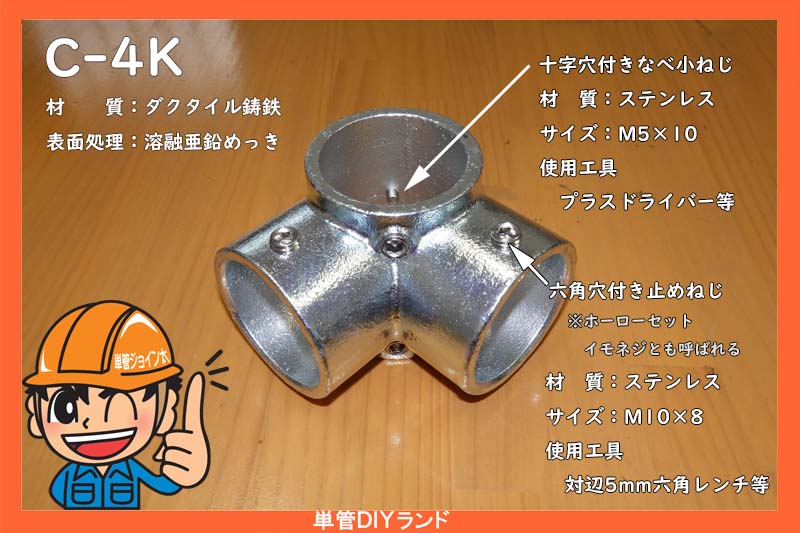

4方向パイプ繋ぎ金具 C-4K

材質:ダクタイル鋳鉄
表面処理:溶融亜鉛めっき

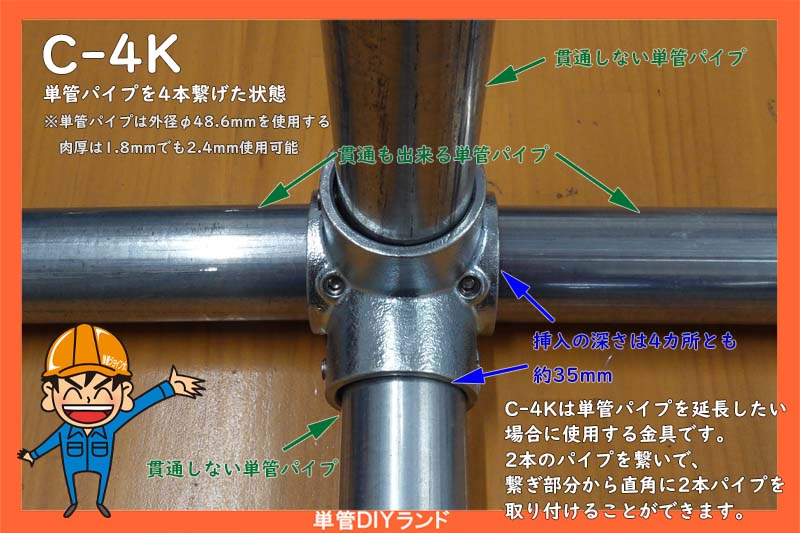

単管パイプを延長したい場合に使用する金具です。
2本のパイプを繋いで、繋ぎ部分から直角に2本単管パイプを取り付けることができます。
単管パイプを貫通させて使用することもできます。
B-3Kの単管パイプが貫通する箇所で単管パイプを繋ぐことが出来ます。
使用する単管パイプは外径がφ48.6mmのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)
単管パイプの挿入の深さは約35mm

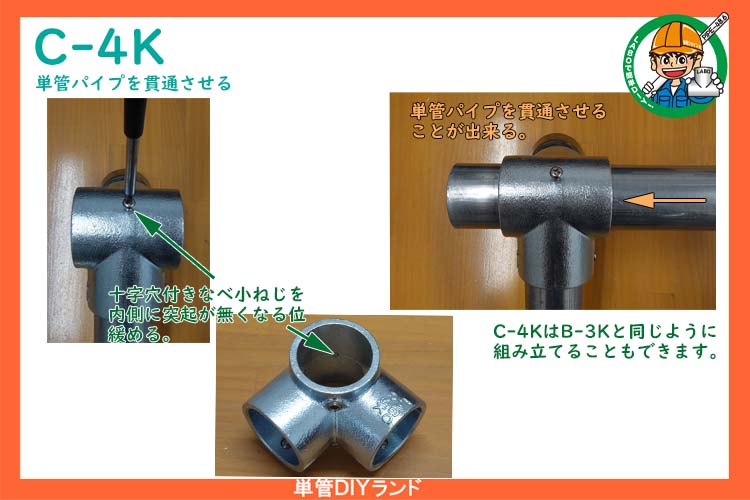

単管パイプの貫通方法は、中央にある十字穴付きなべ小ねじを内側に突起が無くなる位、緩めれば単管パイプを通すことが出来ます。



製作するときの単管パイプの寸法の計算

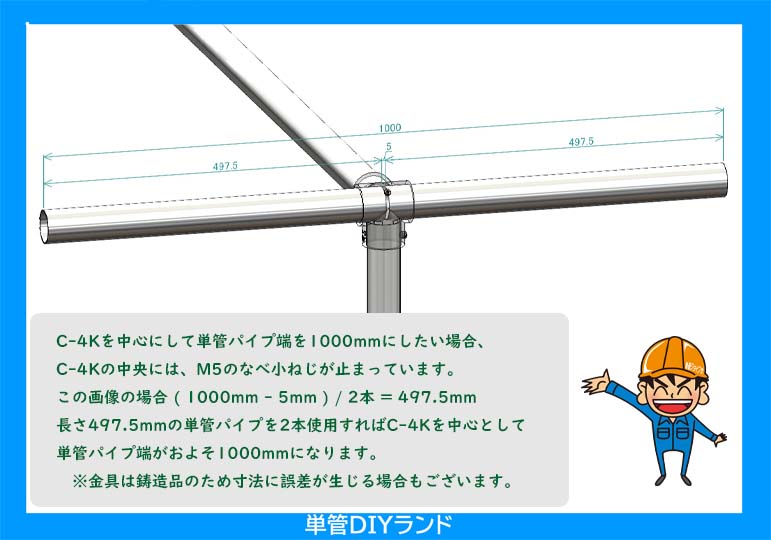

C-4Kを中心にして単管パイプ端を1000mmにしたい場合の計算方法
C-4Kの中央には、M5のなべ小ねじが止まっています。
下の図のように中心にC-4Kを取り付けた場合は
( 1000mm – 5mm ) / 2本(単管パイプ) = 497.5mm
長さ497.5mmの単管パイプを2本使用すればC-4Kを中心として単管パイプ端が約1000mmになります。

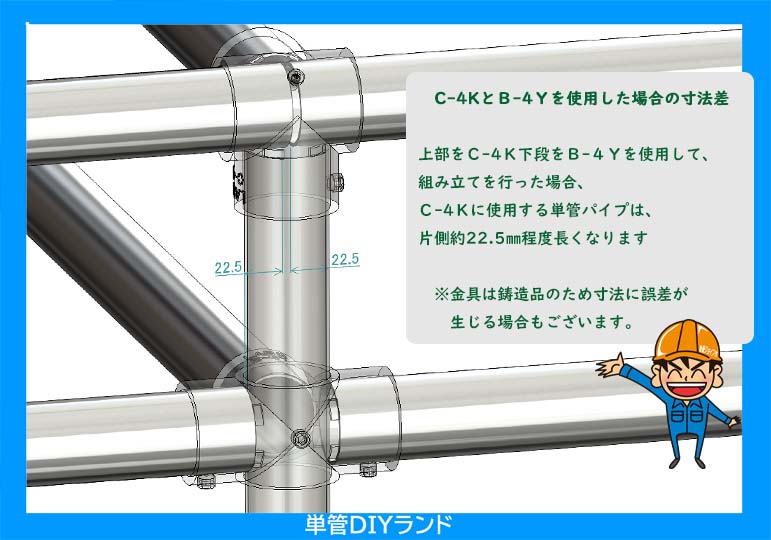

C-4KとB-4Yを使用して組み立てる場合は
C-4Kに挿入する単管パイプをB-4Yに挿入する単管パイプよりも
片側約22.5㎜程度長くなります。

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。
※製品は改版される可能性があり、上記の説明は2024年9月6日時点となります。



製品の図面は各製品ショッピングページにございます。
