ボルト止め金具【D-1S】の荷重試験もしましたので、ご覧ください!

先日、後付けボルト止め金具 【D-1SU】の簡易引張試験を行った際、一緒に ボルト止め金具【D-1S】の簡易試験も行いましたのでご紹介いたします。

【D-1S】と【D-1SU】は、使い方の似た姉妹品となります。



後付けボルト止め金具 【D-1SU】の簡易引張試験結果こちら からご覧ください

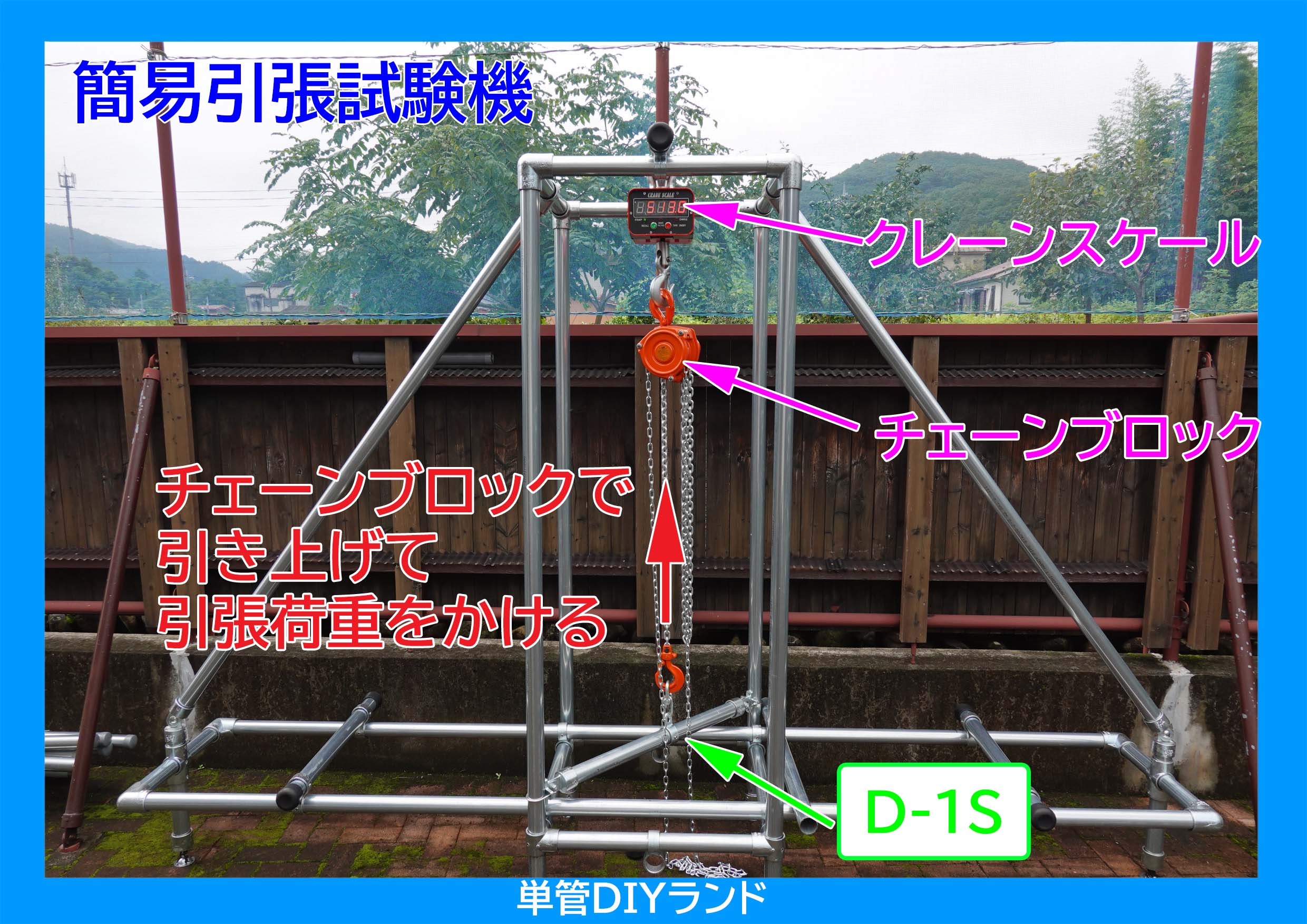

簡易引張試験機はこちら



引張試験

試験①

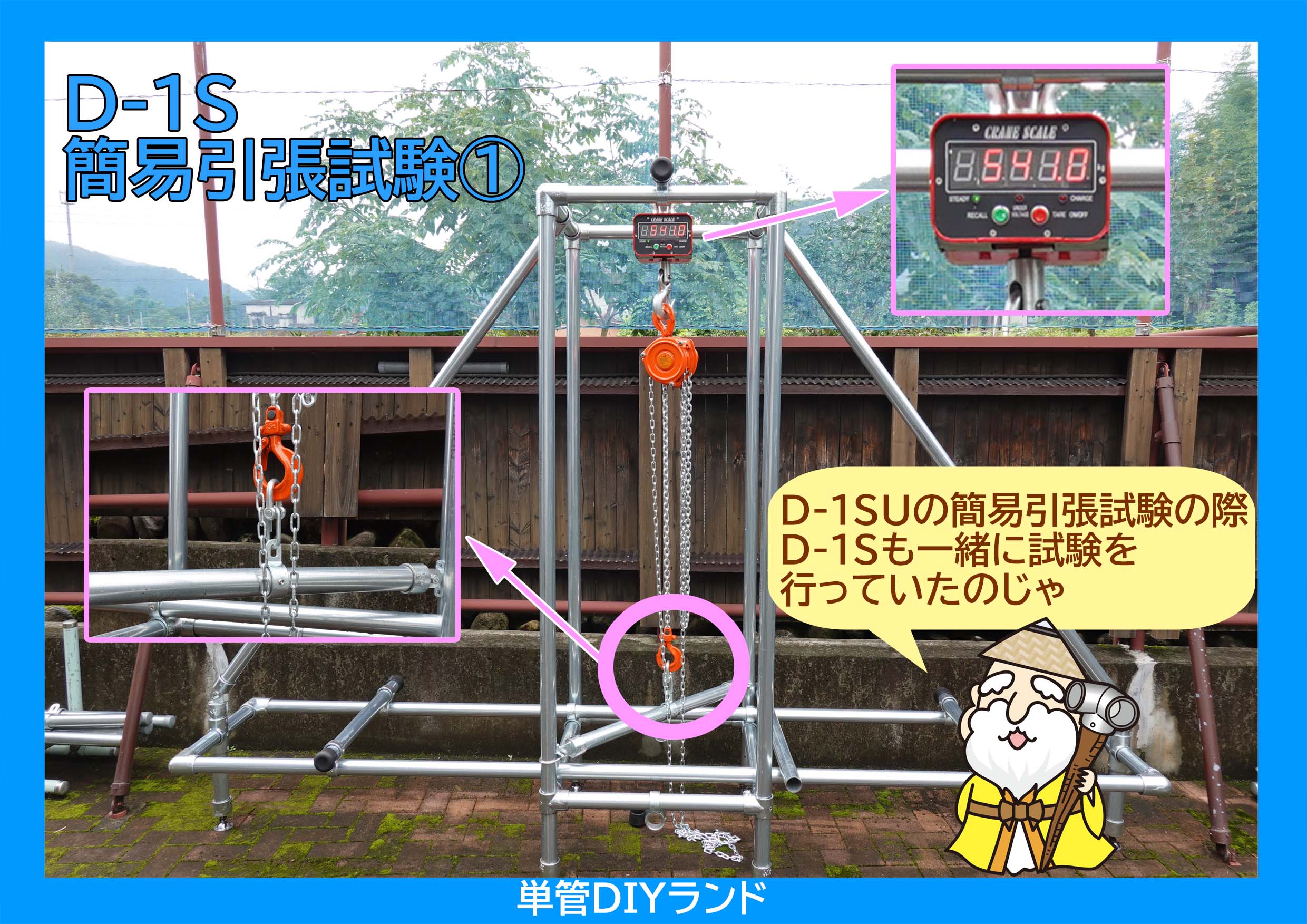

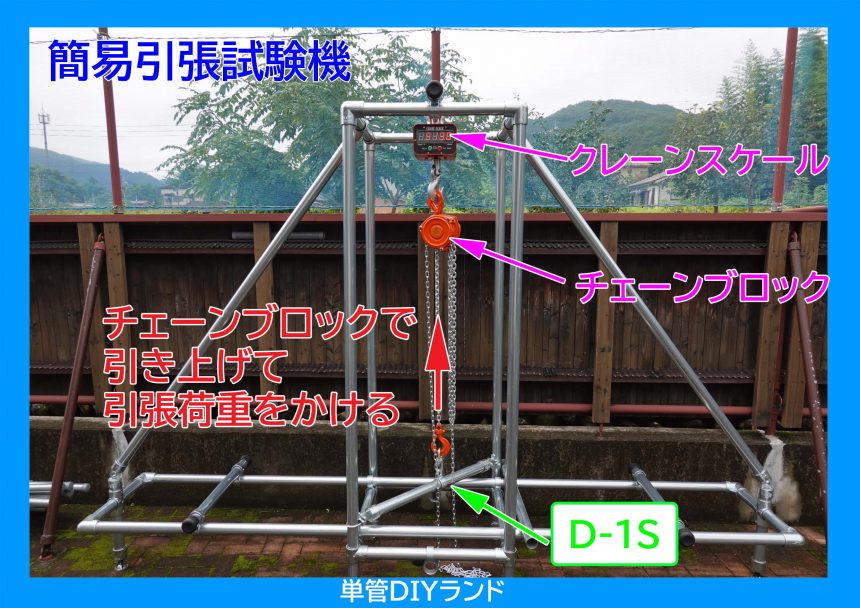

約500㎏で引き上げました、下図が荷重をかけている状態です。

D-1Sは止めねじは締め付けておらず、フリーの状態です。

約500㎏で引っ張りましたが破損ありませんでした。(保証値ではございません 参考値としてご承知おきください)



試験②

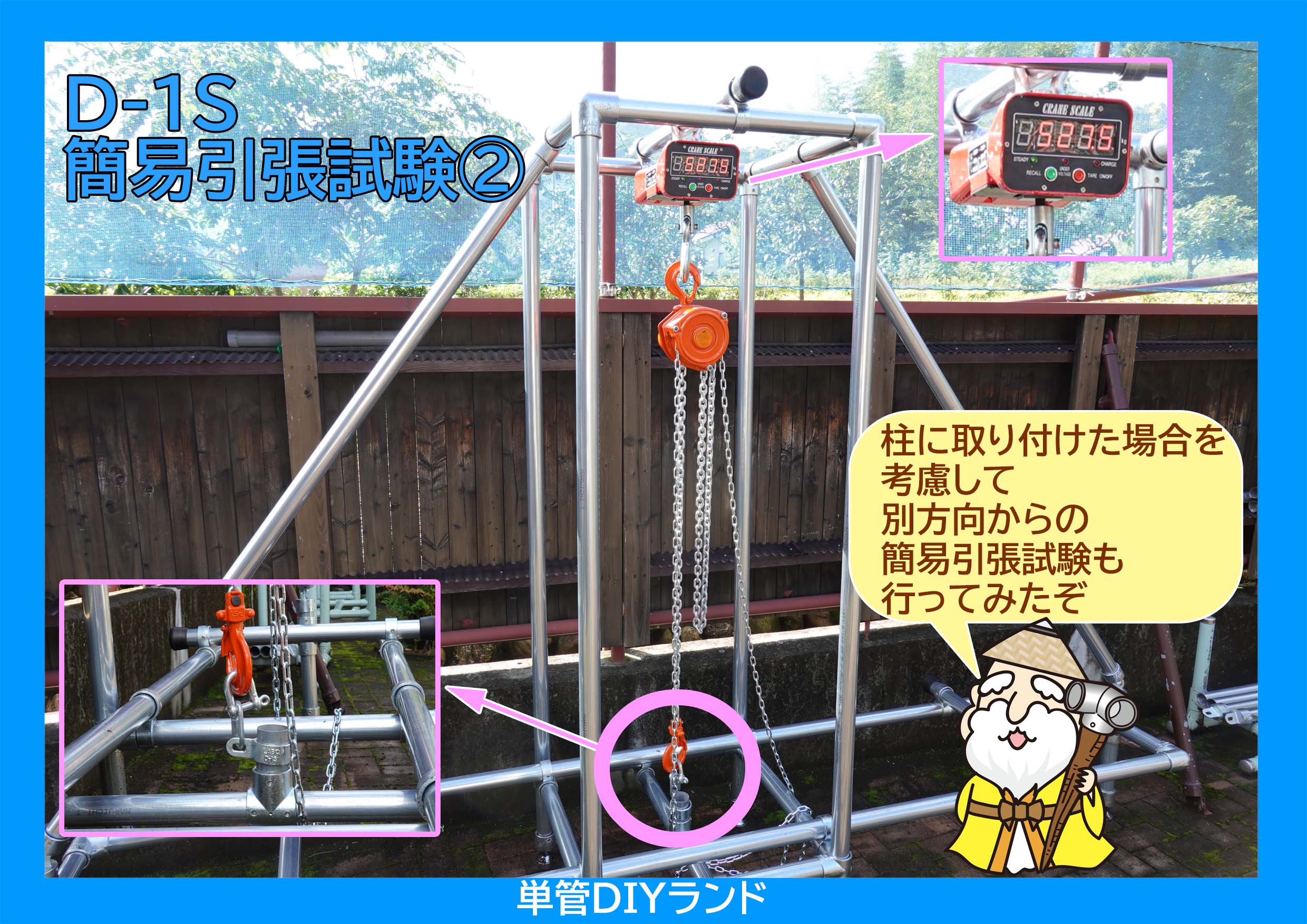

柱に取り付けた場合を考慮して単管パイプの引き抜き方向へも荷重をかけました。

止めねじの締め付けトルクは12Nmで行っています。

約500㎏で引っ張りましたが破損ありませんでした。(保証値ではございません 参考値としてご承知おきください)



簡易引張試験の結果は以上の通りとなりましたが、ご使用状況によって上記の性能が発揮できない場合がございます。ご製作の際には十分に余裕をもってご検討くださいますよう、お願い申し上げます。
