【LABO金具紹介】 I型キャスター 【E-1C-65】【E-1C-100】【E-1C-150】 単管パイプ 外径 φ48.6mm

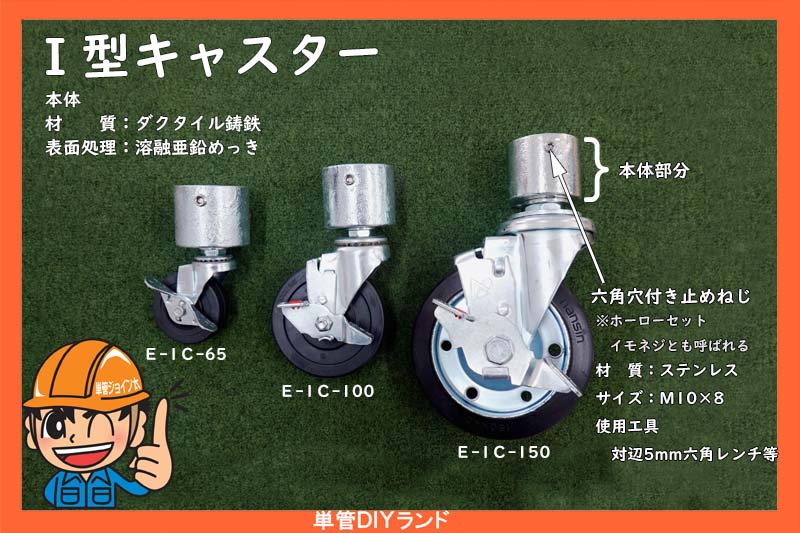

I型キャスター E-1C-65・E-1C-100・E-1C-150



本体部分
材質:ダクタイル鋳鉄
表面処理:溶融亜鉛めっき

単管パイプにキャスターを取付ける金具です。
使用する単管パイプは外径がφ48.6mmのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

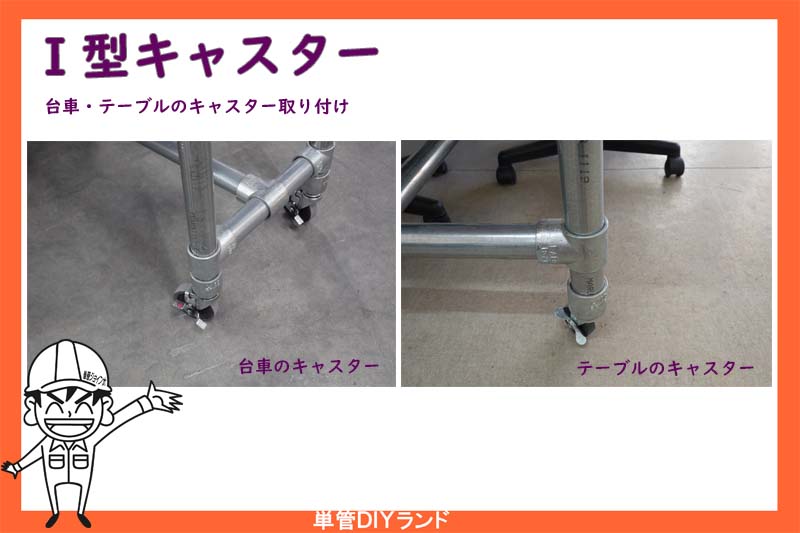

台車 ・ テーブル ・ 棚のキャスターとして使用できます。

※製品は改版される可能性があり、上記の説明は2022年3月11日時点となります。





台車で使用するキャスターの計算方法

総荷重 = 1ヶ当たリの許容荷重 x 4 x 0.8

※同じキャスターを4個使用した場合。(株式会社ナンシン様HP「キャスター使用上のご注意」より抜粋)



E-1C-65を4個使用した場合 総荷重108.8kg以下

E-1C-100を4個使用した場合 総荷重160㎏以下

E-1C-150を4個使用した場合 総荷重512㎏以下

が安全かつ長期に使用できる荷重となります。



製品の図面は各製品ショッピングページにございます。

E-1C-65ショッピングページ
E-1C-100ショッピングページ
E-1C-150ショッピングページ



前回【D-1LB】のご紹介記事へ
次回【縦L型キャスター】のご紹介記事へ



コーナー金具のご紹介記事へ(A-3Y)
貫通金具のご紹介記事へ(B-3K)
繋ぎ金具のご紹介記事へ(C-3T)
止め金具のご紹介記事へ(D-1E)
水平調整金具のご紹介記事へ(F-1C-500)



他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。





I型キャスターが使用されている製作品



棚

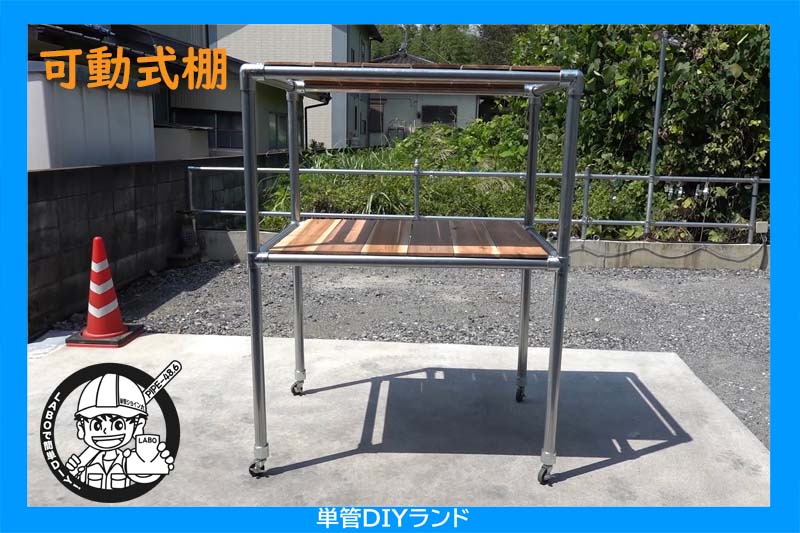

【YouTube動画UPしました】可動式棚、作りました。



台車

トラック荷台に合わせた台車3



テーブル
