大型移動プランター(252L)180cm×40cm×35cm 7年目で再生作業
栽培予定 ミックスサラダ・ホウレンソウ・長ネギ・ナス・トマト・オクラなど・・今後勉強
№ 53620201107

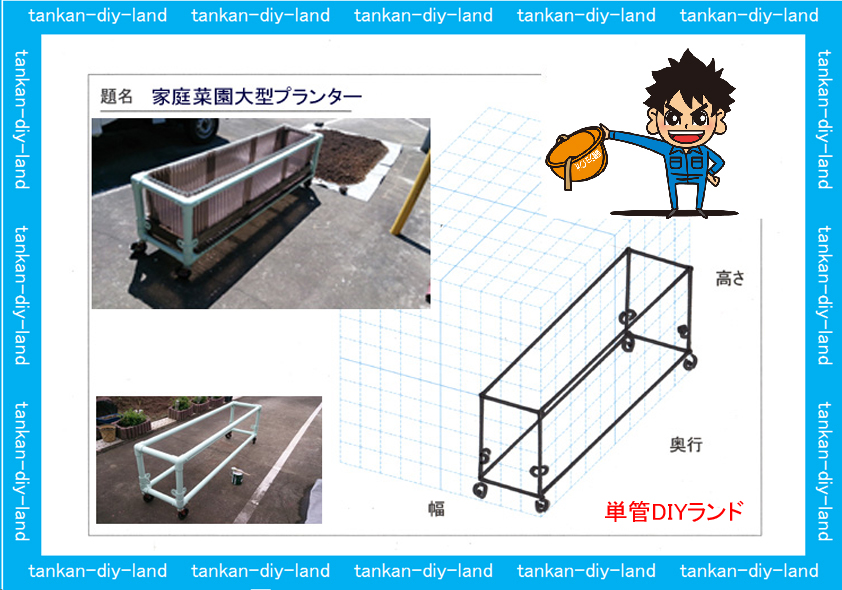

家庭菜園大型プランター

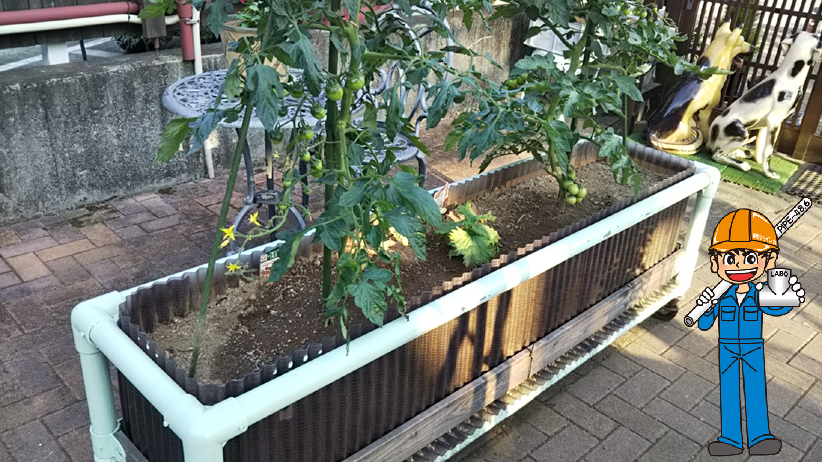

2018年6月1日 庭のプランターでトマトが鈴なり…収穫が楽しみです。 2017/9/1初めてのプランター製作はブロッコリーでした。

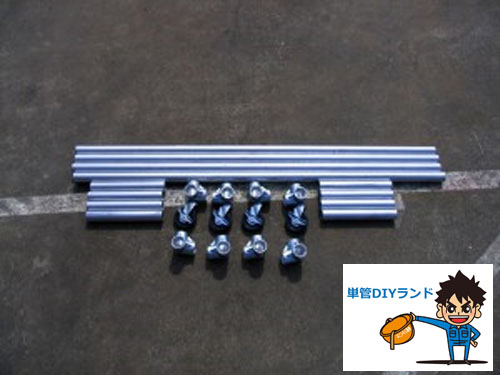

単管パイプと金具接手(パイプジョイント)使用材料

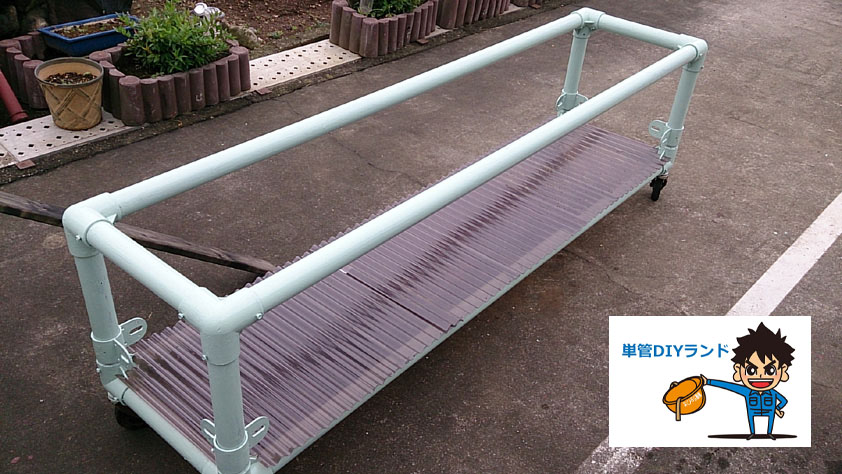

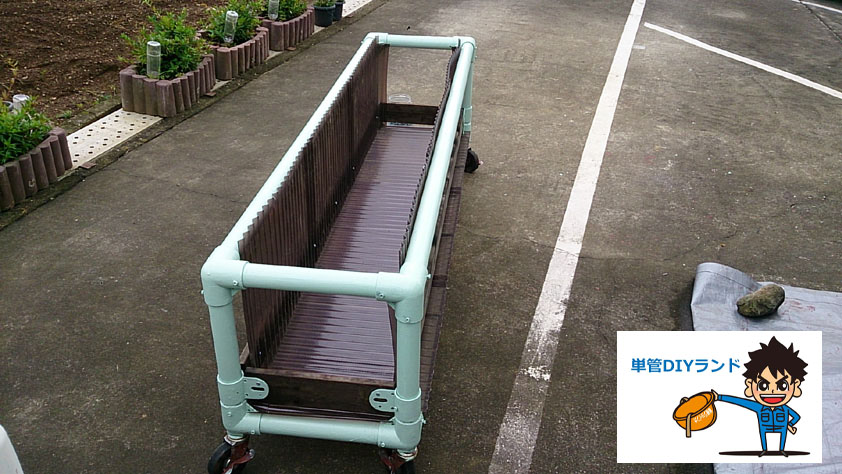

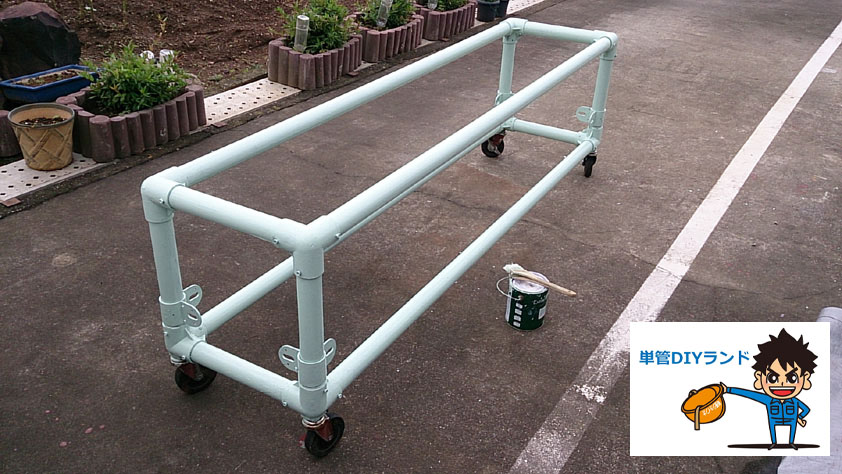

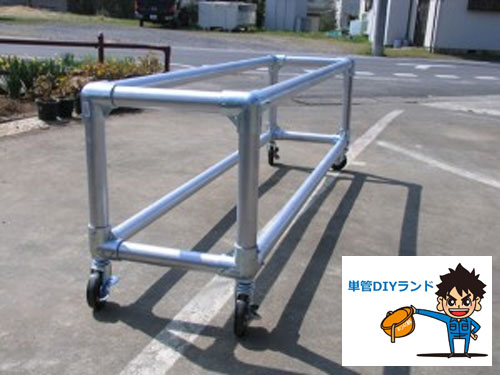

骨組完了
塗装(フレッシュミント色)

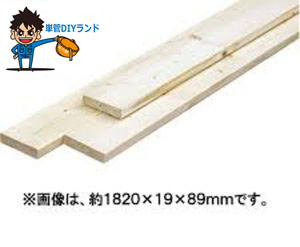

SPF材

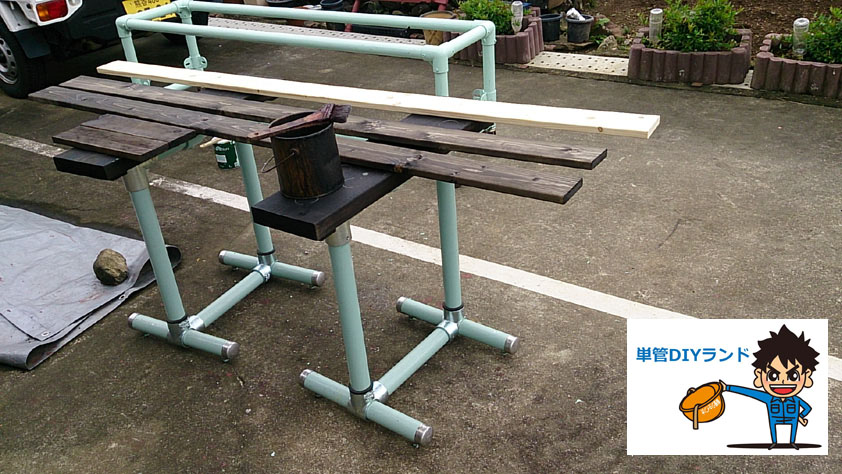

SPF材に防腐材処理(波板取付用)18mm×89mm(1×4)
波板使用の理由は木材は2~3年で腐るが波板(ポリカーボネードガラスネット入り)丈夫で長持ち
底に波板のたわみ防止に波板山部に挿入(補強鉄金6本)

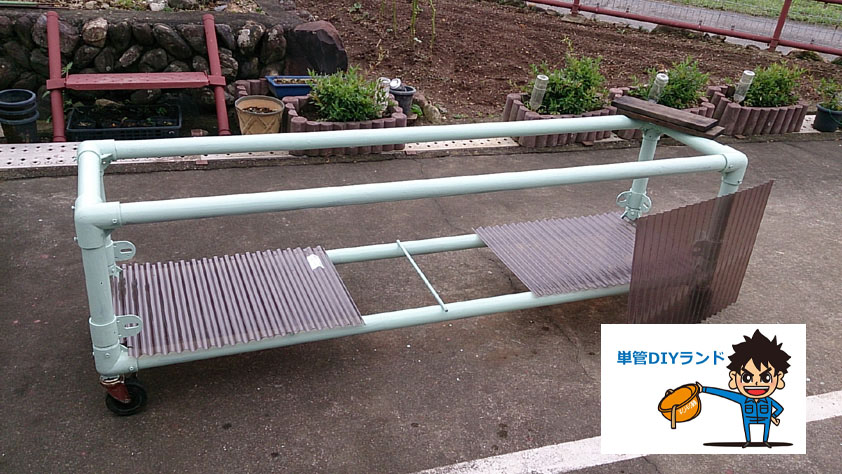

底部、波板完成
横にSPF材の取付(横波板の固定用)
コーススレット(木ネジ)4-25mmでPSF材を2本で止める
四面止める

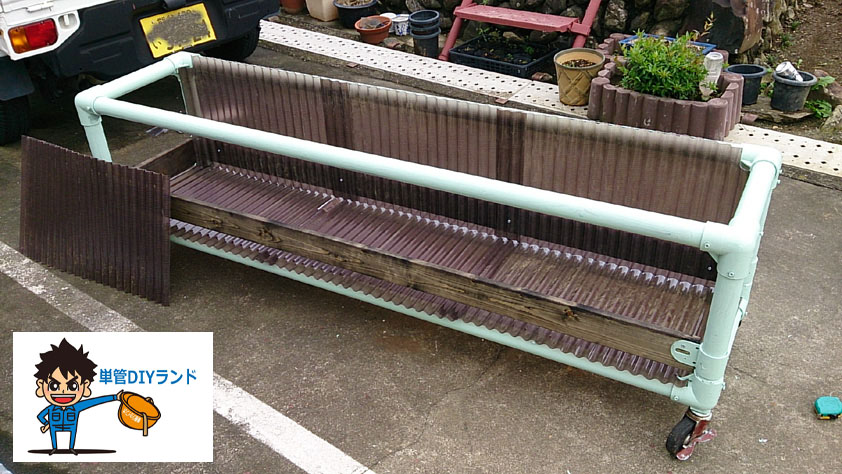

横四面の波板取付

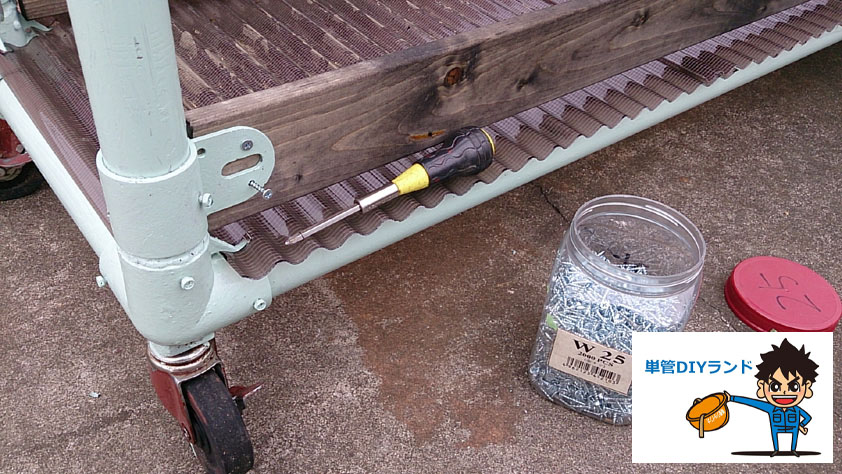

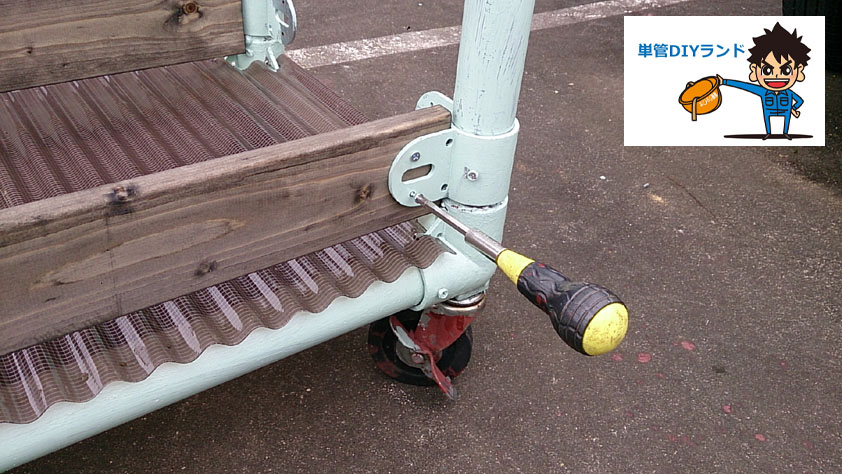

内側より木ネジ止める。注意:木ネジの頭をビニールテープを張る

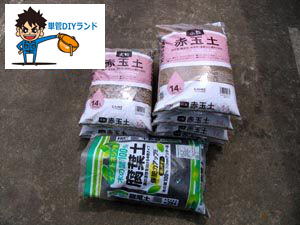

赤玉土と腐葉土
波板下部をビス止め、上部はプランタンの土で四方広がり安定します。

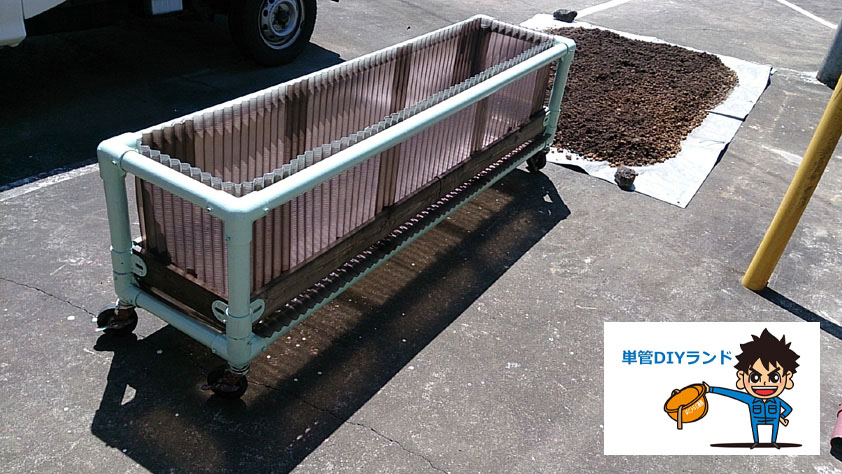

完成、最後の確認:下部波板止めビス頭のサビ防止に大き目のビニールテープを張る。
土を入れる前に底波板の谷に小石を置く(一回り)

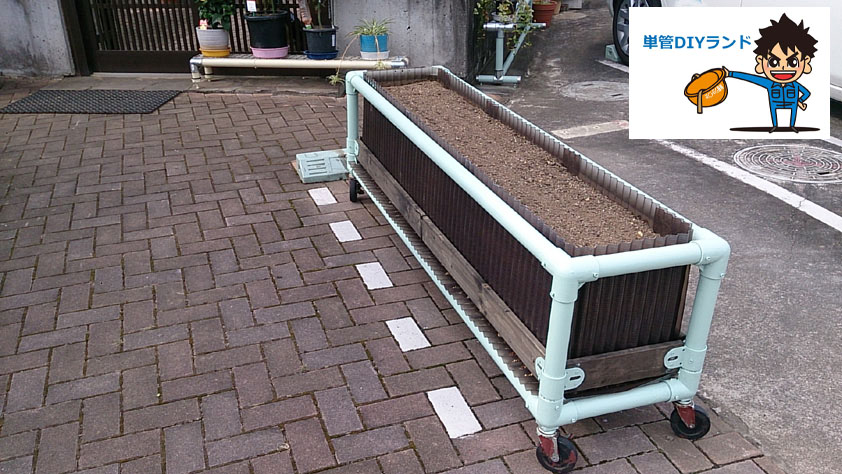

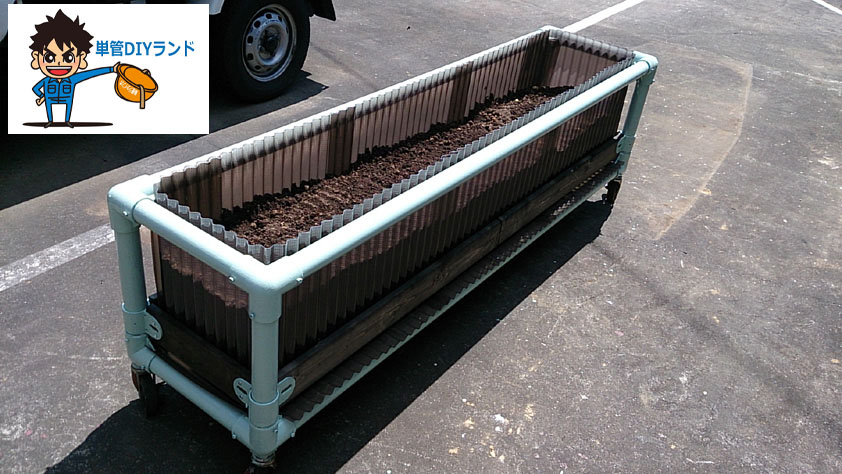

プランターの土を入れて完成 苗の選択して植えつけ

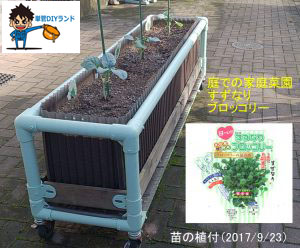

すずなりブロッコリーの苗植えつけ(2017/9/23)収穫写真もご期待ください。
苗のPRラベル

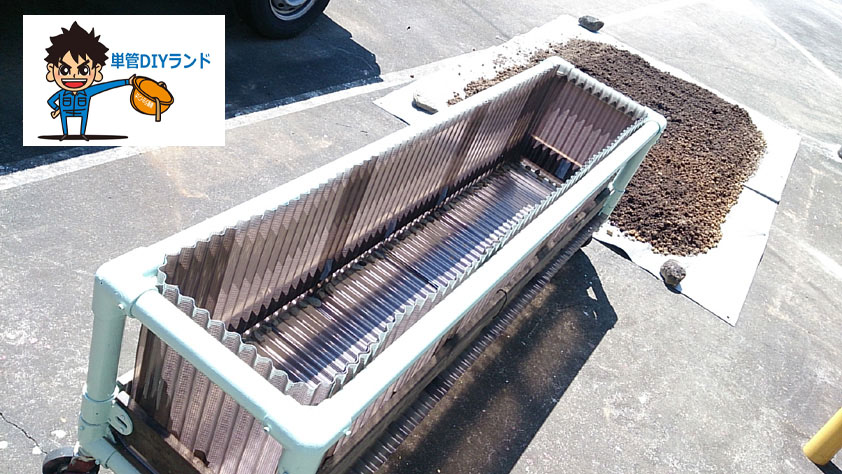

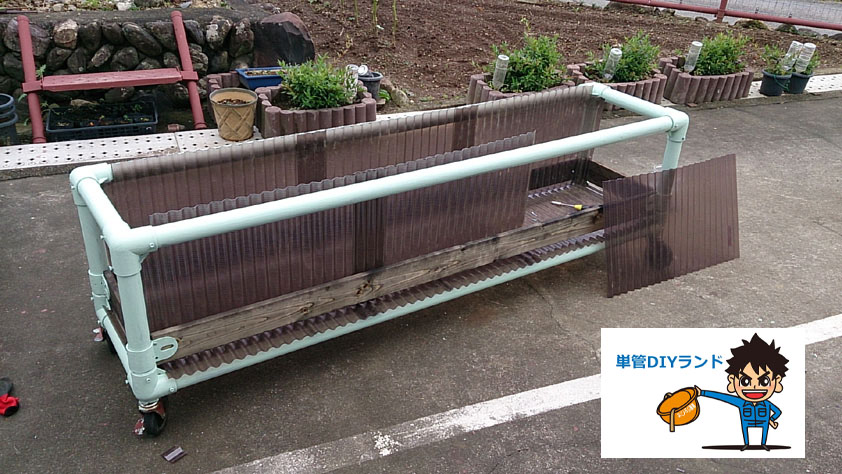

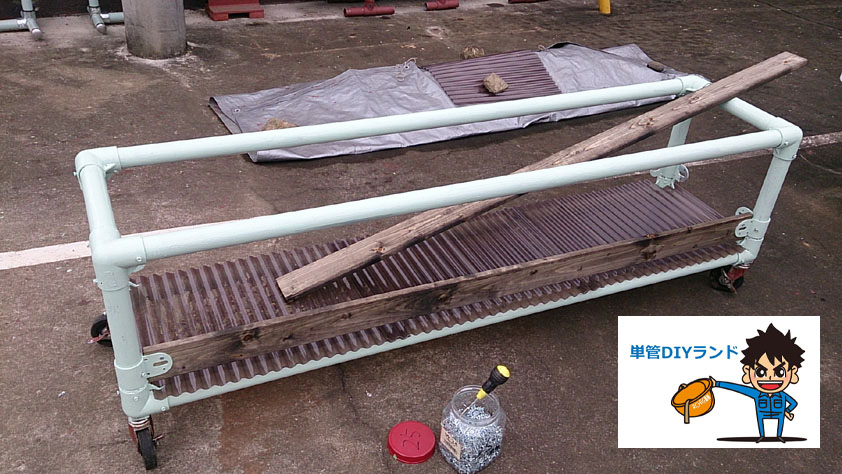

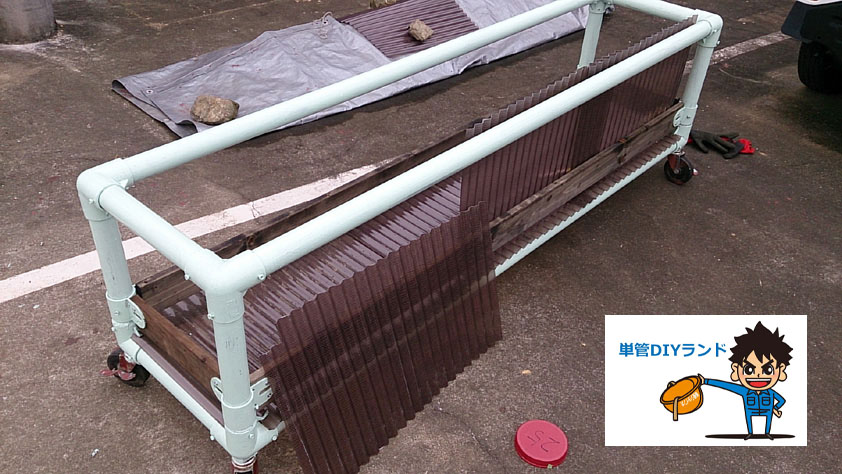

木材部が7年で腐り、波板に再生作業 家庭菜園収穫模様
再生 ⇒ 7年前の 元のSPF材使用のプランター製作~再生まで

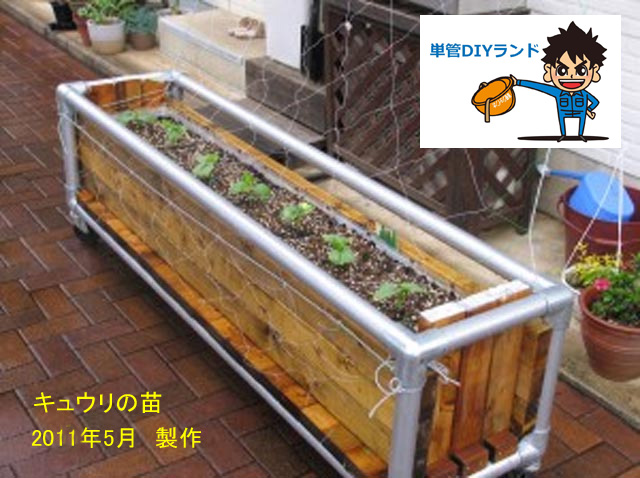

キュウリの苗 2011年5月 6年前にプランター製作 収穫はキュウリでした。

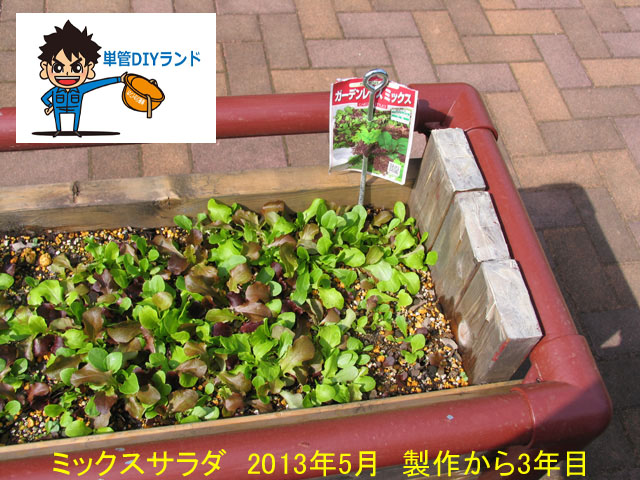

ミックスサラダ 2013年5月 4年前の収穫

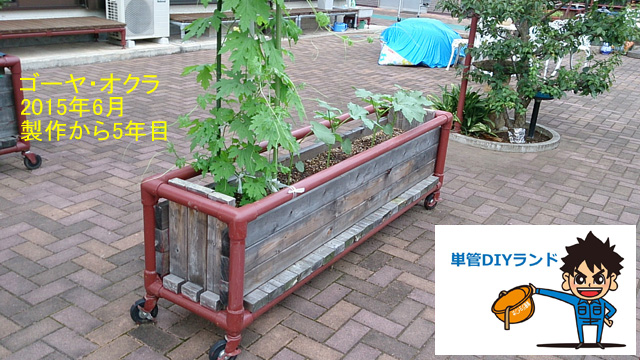

ゴーヤ・オクラ 2015年6月 2年前の収穫
2017/8/25 再生終了 腐らない波板(ポリカーボネードガラスネット入り)丈夫で長持ち期待!!
LABO金具と単管DIY工作類
↓↓↓******************↓↓↓*******************↓↓↓
ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識
注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。
チャート紙PDFをダウンロードして工作を楽々設計(金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう)
『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙
LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。
LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)
ほぼ錆びないと言われている鋼板の製造元、株式会社Fugen(旧:日新産工株式会社)
単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)
* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。
単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』
単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。
一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質
単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)
一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質
一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質
単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)
計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』
数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)
実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。
単管パイプ中間荷重、肉厚1.8mm×2000mmは400kgで永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料
単管パイプ中間荷重、肉厚2.4mm×2000mmは350kgで永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料
単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
日本のほぼ真ん中ってどこなの、主張したがるワケがスゲー ジョイン太くん
単管ジョイン太くん
日本のほぼ真ん中4連発 ↓
円を描くと ほぼ真ん中 あたりです!!『信じるか信じないかは、貴方次第です』単管DIYランドの発信地
日本のほぼ真ん中、単管DIYランド発信地
日本のほぼ真ん中『ときがわ町』へアクセスポイント
ここより日本のほぼ真ん中『Tきがわ町』
残り約4km日本のほぼ真ん中『ときがわ町』到着です。
単管DIYランド Youtubeチャンネル 楽しく役立つ動画が沢山
単管金具通販 メーカー直販サイト LABO(ラボ) 金具 株式会社 単管DIY研究所
