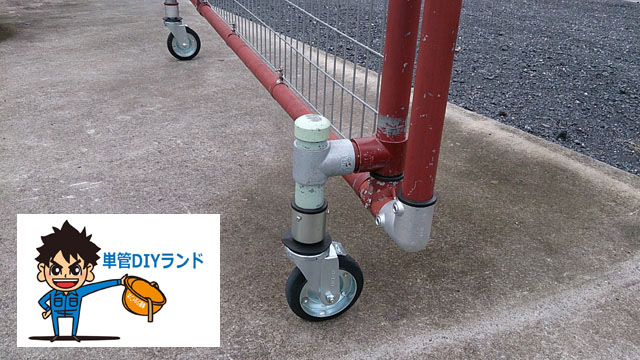

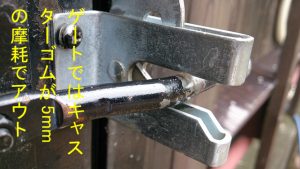

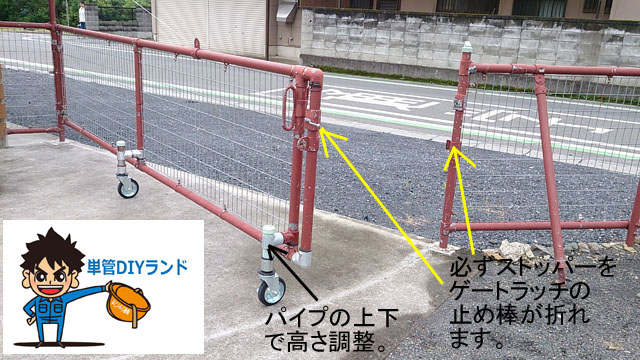

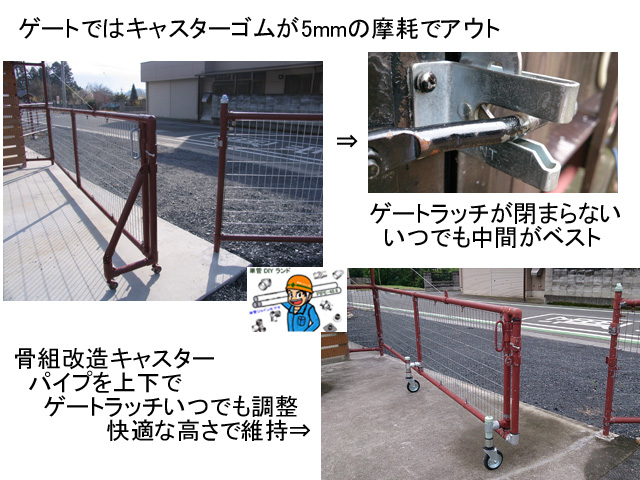

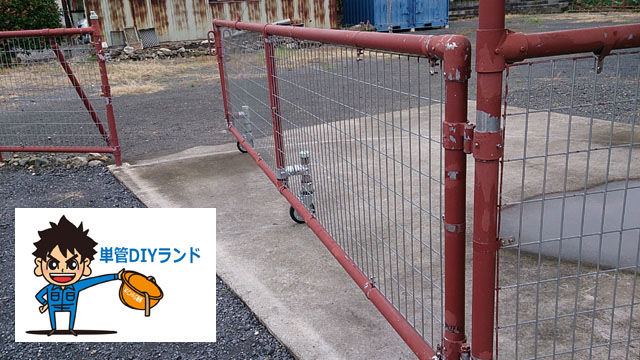

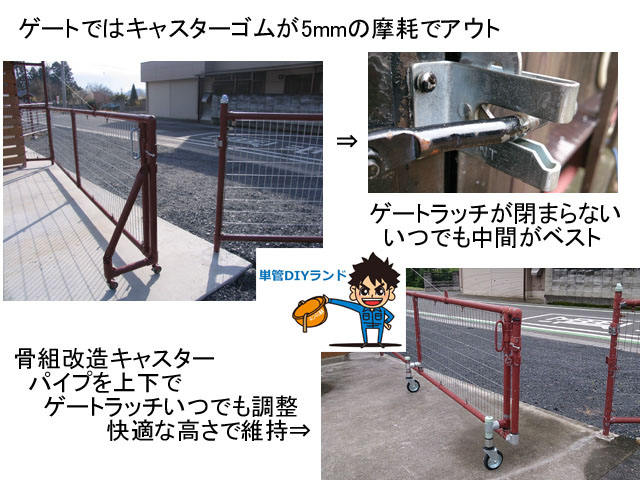

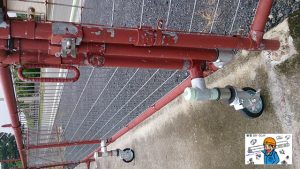

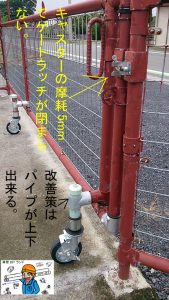

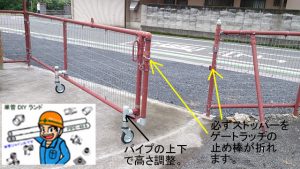

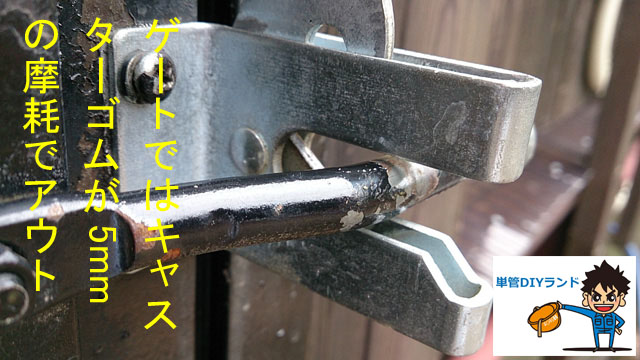

単管パイプ継手 ゲート キャスター交換 ゴムが5mm摩耗でアウト LABO(ラボ) ジョイント金具直販 tankan.tv

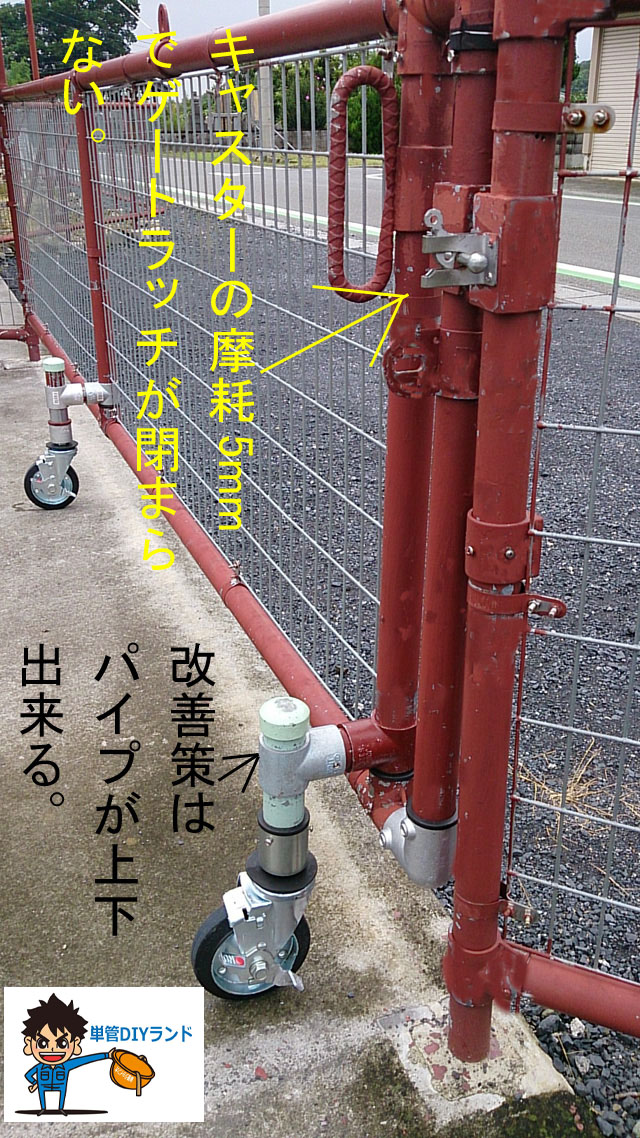

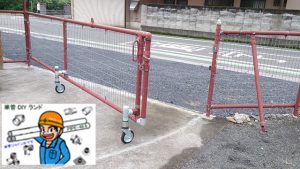

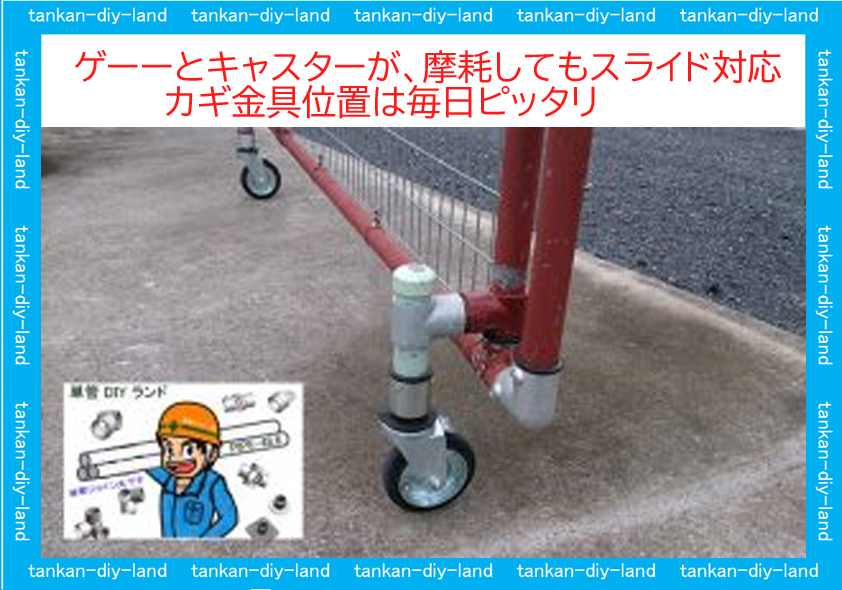

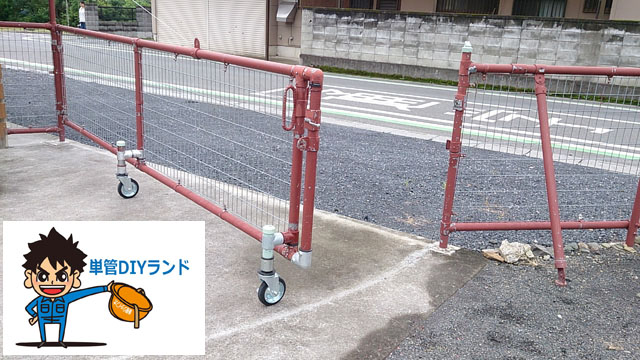

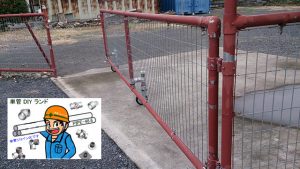

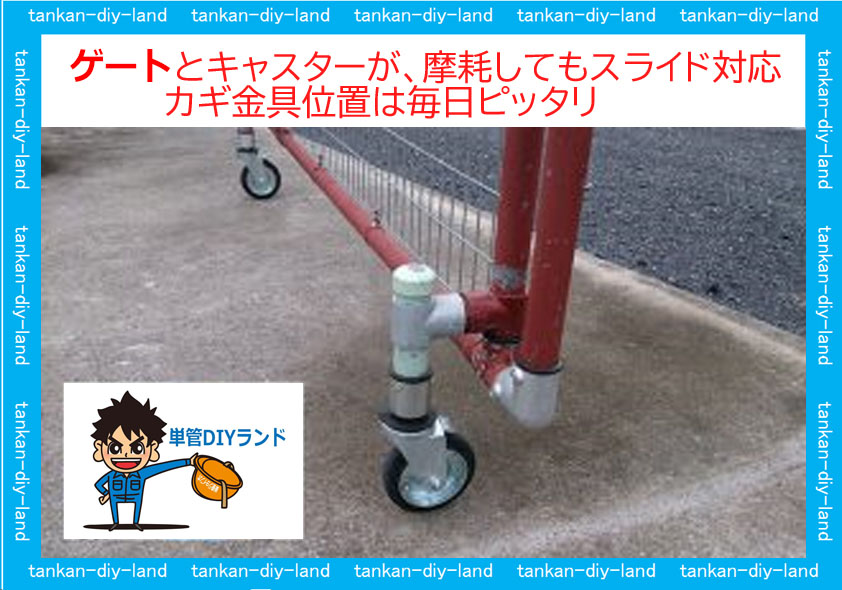

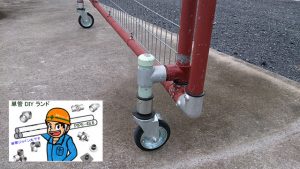

単管パイプ継手DIY工作、キャスター交換

単管パイプDIY工作 真似したくなる工作展示会①~⑥へリンク

LABO金具を使って出来る、あんなものやこんなもの!! ちょっと覗いてみてください↓↓

単管多目的ハウス Google画像へリンク ここをクリック

真似したくなる単管金具 Google画像へリンク ここをクリック

単管工作名人ブログ Google画像へリンク ここをクリック

単管パイプLABO(ラボ)工作画像 ここをクリック

単管パイプDIY工作 Google画像へリンク ここをクリック

完成

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!  単管工作の豆知識

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

チャート紙PDFをダウンロードして工作を楽々設計(金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう)

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

錆に強いLABO(ラボ)金具の表面処理(めっき)について
LABO(ラボ)継手・金具・ジョイント・クランプ類は殆んどの商品が溶融亜鉛めっき仕上げです。詳しくは製品案内をご覧ください。

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う(管止めが4分割されていて、溜まり部にも穴があり、水が通り抜ける構造になっているため、錆びにくい)

単管パイプ端末専用(ゴム・安全・保護)キャップ)とは

ほぼ錆びないと言われているザムキャップ(K-1C)

引用元 株式会社Fugen

LABO(ラボ)金具類でこんな物もできます。

LABO(ラボ)キャスター工作物、こんな物が出来ます。

単管パイプ専用吊りバンド(J-TB)使用例

注意:単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプの多目的小屋

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

単管パイプ多目的小屋 軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在 アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

単管パイプ多目的小屋 テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在 アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在 アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

場所に合わせた自転車置き場

※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける 金具(D-1Z)を4個使用(縦パイプ・横パイプに取付け)

LABO金具は木材との相性を考えた金具です
パイプが金具の肉厚分5mm浮くサドル  ・D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)
パイプに直付けサドル  ・J-1S(サドル)

※D-1LBは販売を終了しています 代替え金具 コーナー用サドルベース金具ねじ用【D-1LB-S】

単管パイプと(木材・コンクリート支柱)等の接続金具類
パイプが金具の肉厚分5mm浮くサドル  ・D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)
パイプに直付けサドル  ・J-1S(サドル)

※D-1LBは販売を終了しています 代替え金具 コーナー用サドルベース金具ねじ用【D-1LB-S】

単管パイプと木材のDIY工作に便利なSPF材とは

注意:弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

単管パイプ、重ければ、強いと思っていませんか???
* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)
* たわみとは、元に戻れる曲がり
* 永久変形(曲がり)とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については、品質や規格面で注意が必要な場合があります。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質
単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質
単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8mm×2000mmは400kgで永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料
単管パイプ中間荷重、肉厚2.4mm×2000mmは350kgで永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用)
金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg)

締め付け強度(トルク)と引き抜き強度への変化
単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)六角レンチで手締め引き抜き強度380k(3720N)
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
