D-1Z・D-1B コンクリートにオールアンカーで取り付け

片側取付金具 D-1Z

両側取付金具 D-1B



LABO金具紹介でコンクリート平板にD-1ZとD-1Bをオールアンカーで取り付けをしましたのでご紹介します。

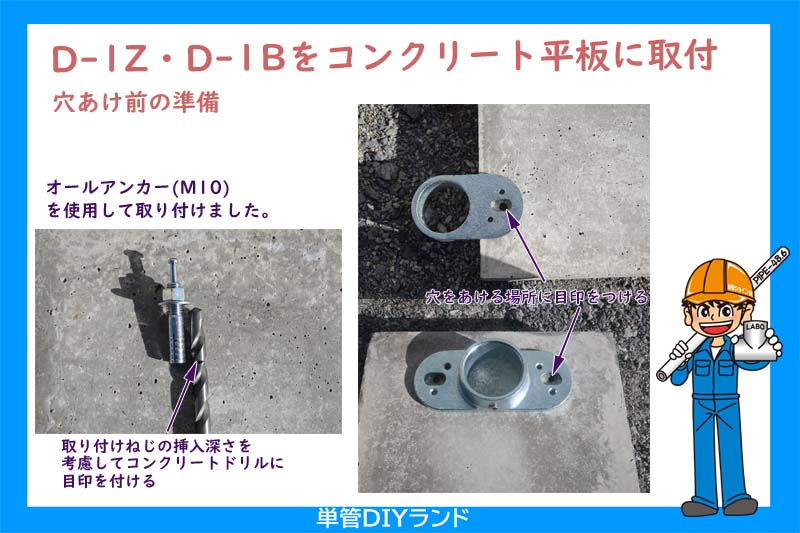

穴あけ前の準備

オールアンカーボルトの挿入深さを元にコンクリートドリルへ目印をつける。

穴あけ位置に目印をつける。

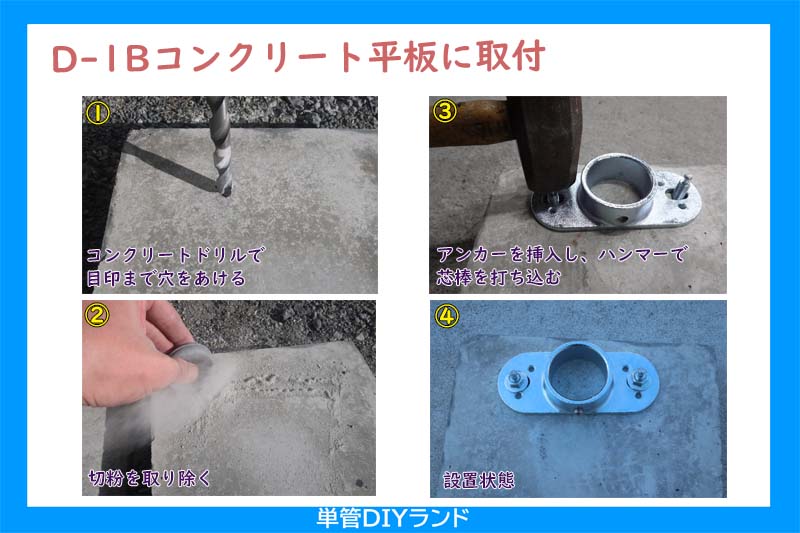

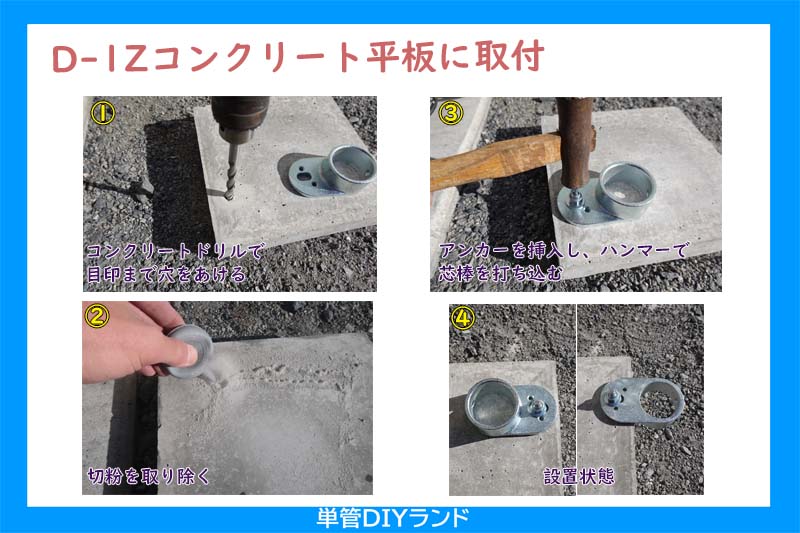

オールアンカーの取り付け

① コンクリートドリル等で所定の径・深さの穴をあける

② 穴の中の切粉を除去する。

③ アンカーを挿入し、芯棒が本体の頂部に接するまでハンバーで打ち込む

④ スパナ等でナットの締め付け具合を確認する。

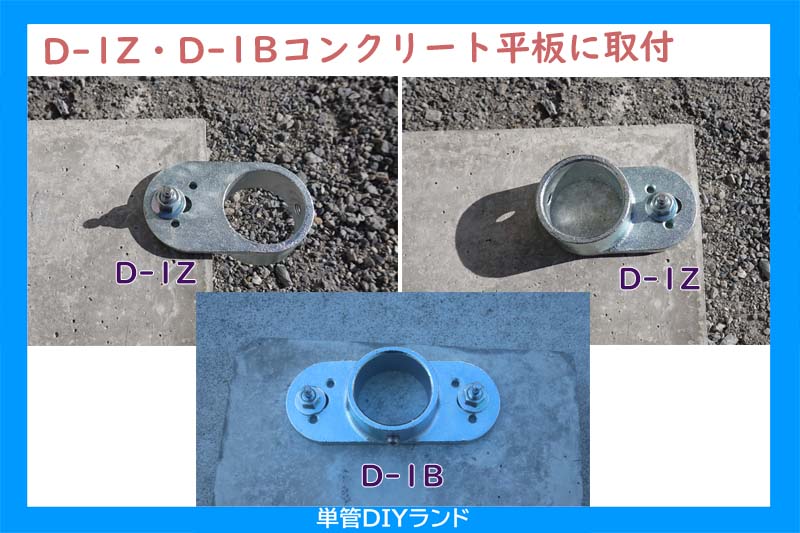

D-1Zの取り付け



D-1Bの取り付け



※取付方法は参考になります。ご購入された商品の施工方法、使用上の注意等をよく読み作業を行ってください。
