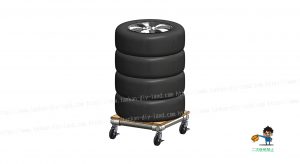

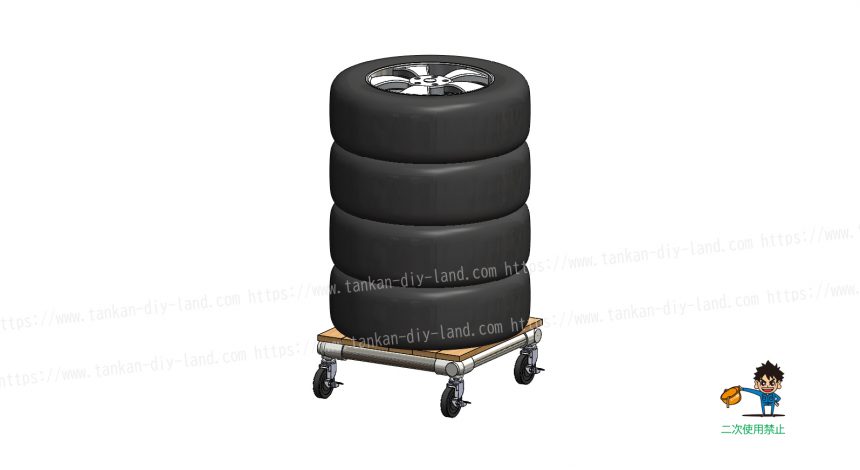

平台車、タイヤを載せたイメージ

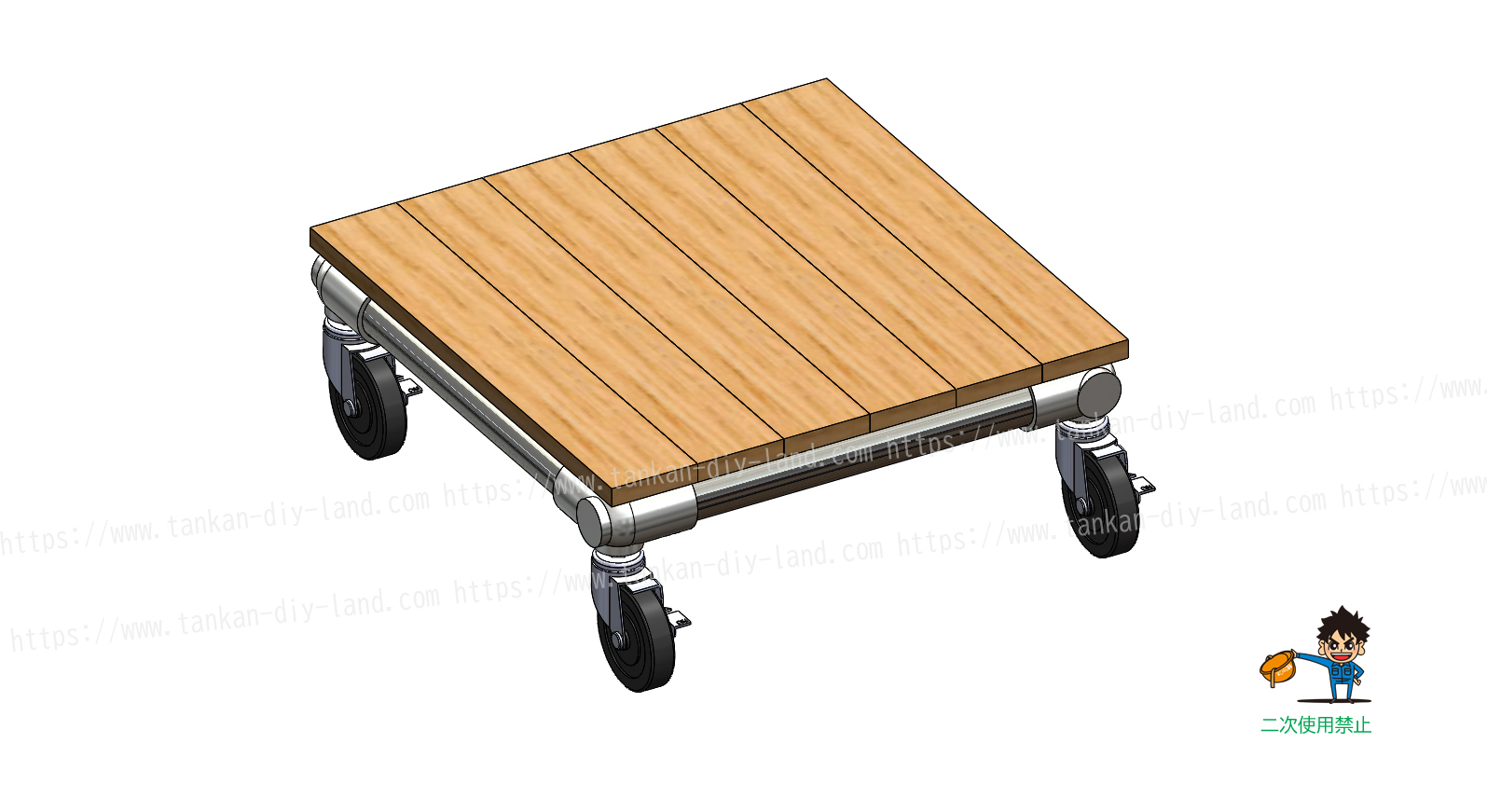

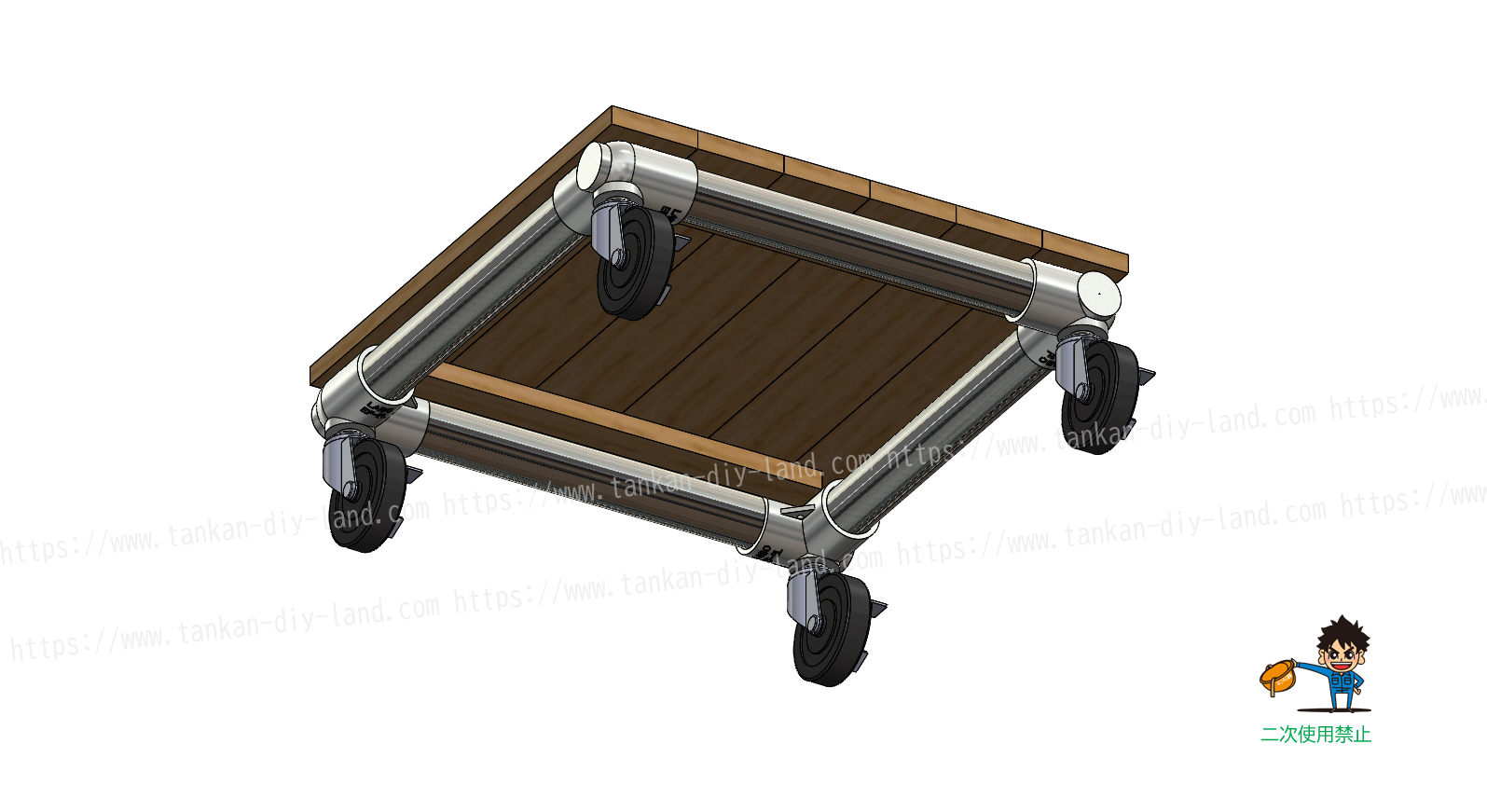

単管パイプで作る頑丈な台車、大きなサイズも簡単製作 平台車 (台車-6) 単管パイプで作る

#運搬物にピッタリサイズの平台車が見つからない方 #大きな台車をお探しの方 #大きく作ればたくさんのタイヤも乗せられます!車屋さん、タイヤ屋さんにもいかがでしょうか #皆様、いかがでしょうか!

上の画像は全て、クリックすると大きい画像になります

平台車製作 参考資料

LABO金具のキャスター金具は単管パイプに直接取り付け可能な、便利な金具です! I型・縦L型・横L型・Y型と種類も豊富で、タイヤのサイズは4種類ありますので、使う方にピッタリのキャスターが見つかるはずです。(キャスター金具の一覧は、こちらからご覧ください。) LABO金具と単管パイプで、丈夫な台車を製作してください。

使用金具類

 ① 横L型キャスター(耐荷重50㎏)【E-2LY-100 : 4個

 上記金具類合計価格 約 ¥9,376(税込)

 ※価格は2018/12/21時点になります。

その他材料

 ・単管パイプ ( 外径φ48.6 ) : 適宜

 ・SPF材・ベニヤ板等 : 適宜

 ・木材等組立用材料 : 適宜 ※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

 ・ 対辺5mm六角レンチ等

 ・ 木材組立用工具類 ※のこぎり、ドライバー、ハケ等

※ 各単管パイプ、木材の寸法、キャスターのサイズ等はご使用方法・ご利用環境に合わせて調整ください。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら



    お問い合わせ内容必須
    お名前必須
    メールアドレス必須
    ご住所

    電話番号
    ご相談・お問い合わせ内容などお気軽にお書き下さい
    最終確認必須
    プライバシーポリシーを確認およびメールマガジン発行承諾しました

    ※携帯メールなど各キャリアのセキュリティ設定のためユーザー受信拒否と認識されているか、お客様が迷惑メール対策等で、ドメイン指定受信を設定されている場合に、メールが正しく届かないことがございます。※ドメイン「tankan-diy-land.com」からのメールを受信できるように設定してください。※ご不明な場合はご契約の携帯キャリア会社にお問い合わせください。

    関連記事

    1. 台車

      トラックの荷台等、高さを合わせて積込み楽々な台車 (台車-1) 単管パイプで作る

    2. 台車

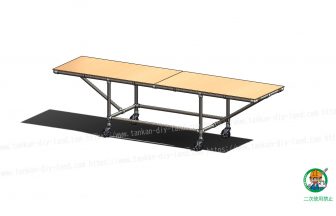

      あったらいいな!を簡単手作り 長い作業台車 (台車-4) 単管パイプで作る
