弊社オリジナル金具 クロスクランプ(B-2XB)を使用した柵 (柵-1) 単管パイプで作る

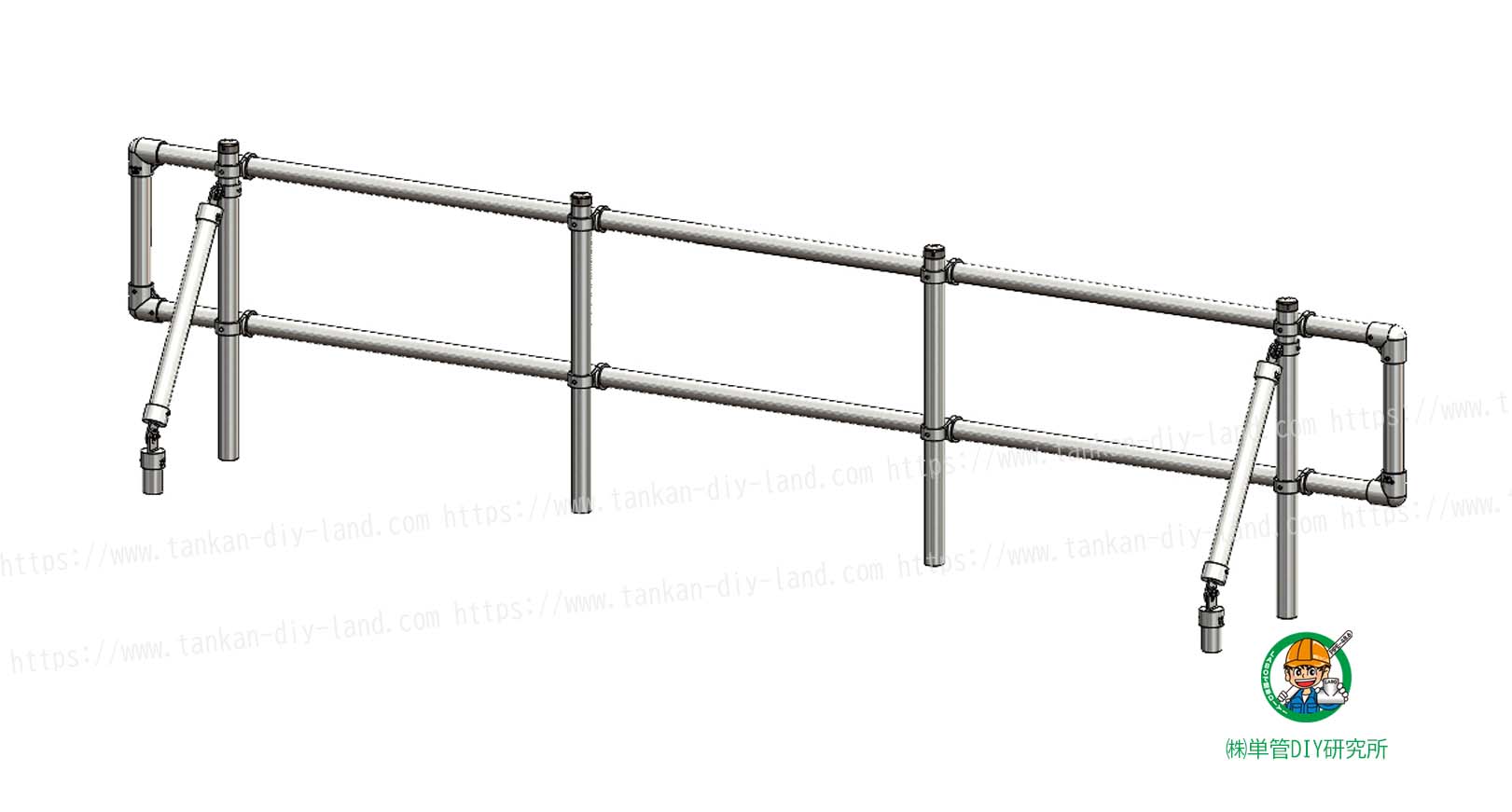

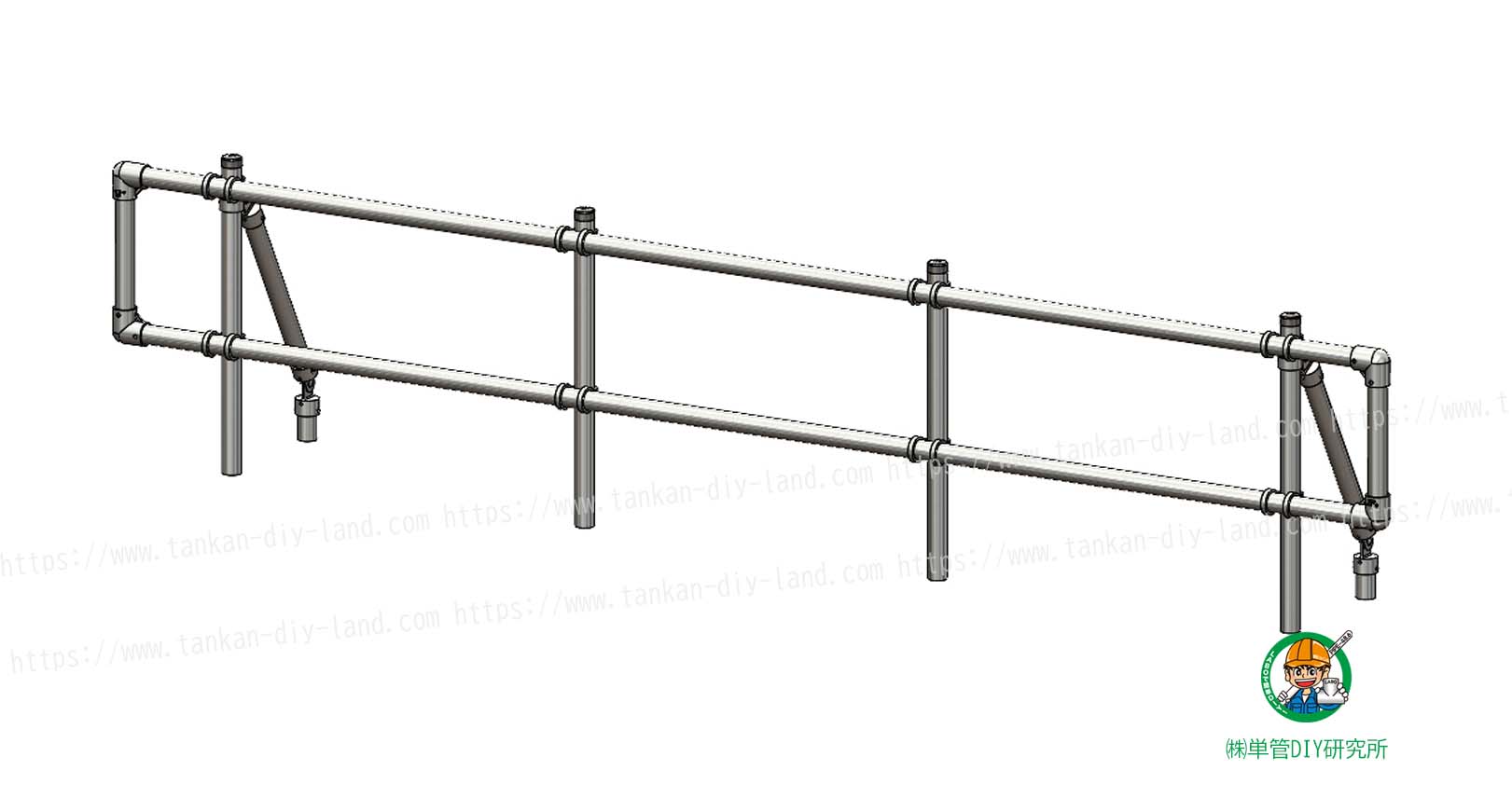

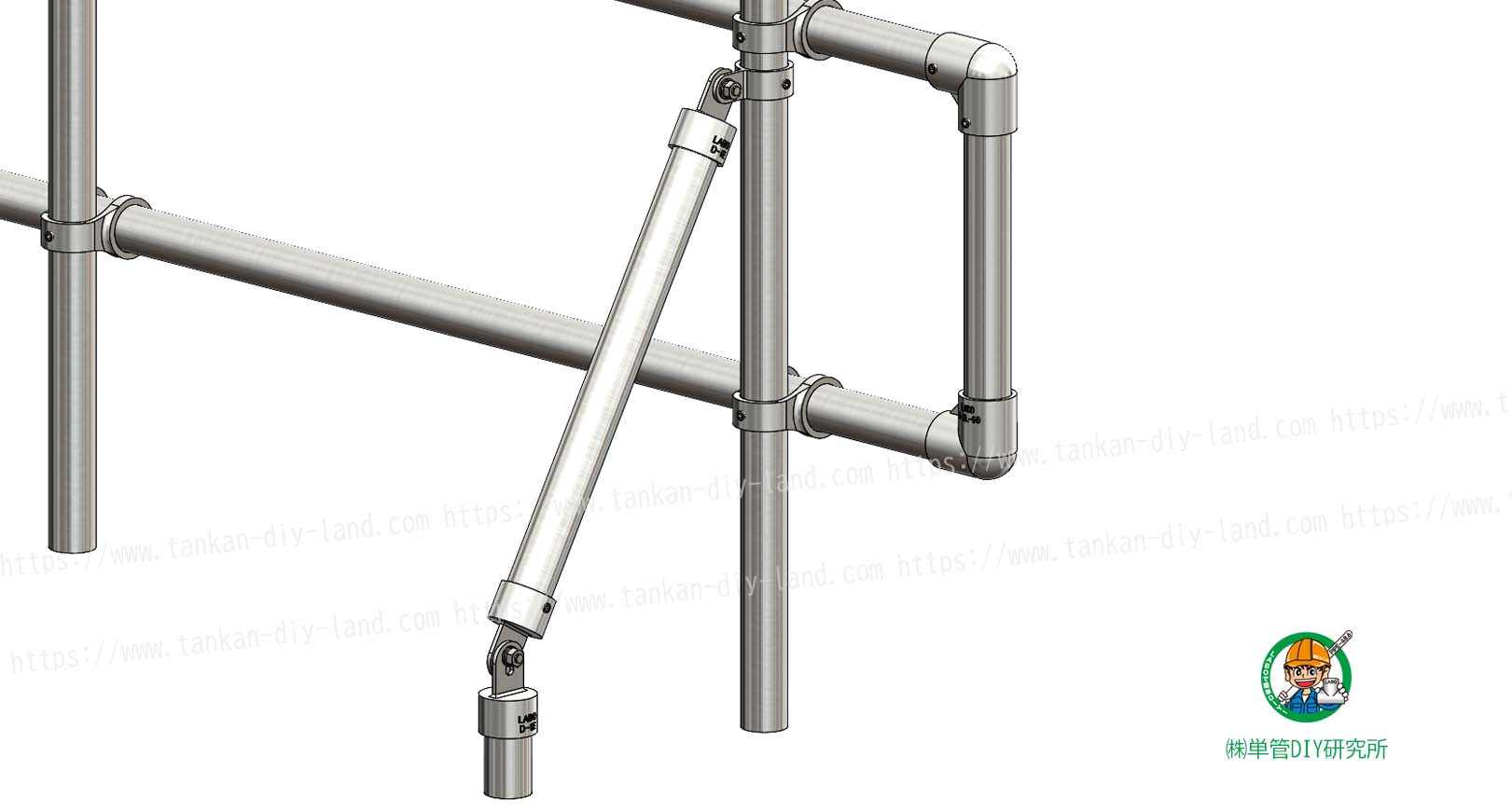

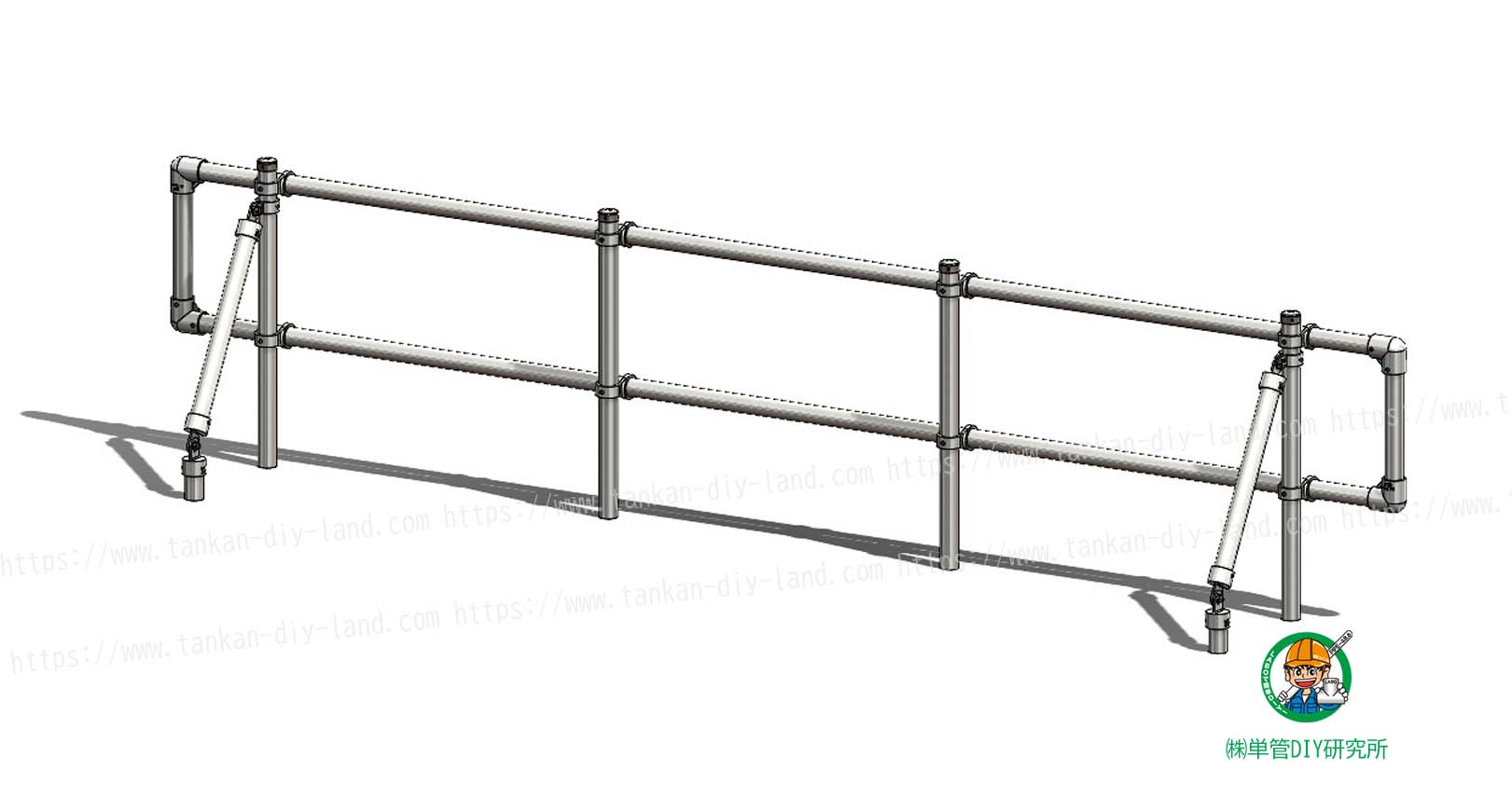

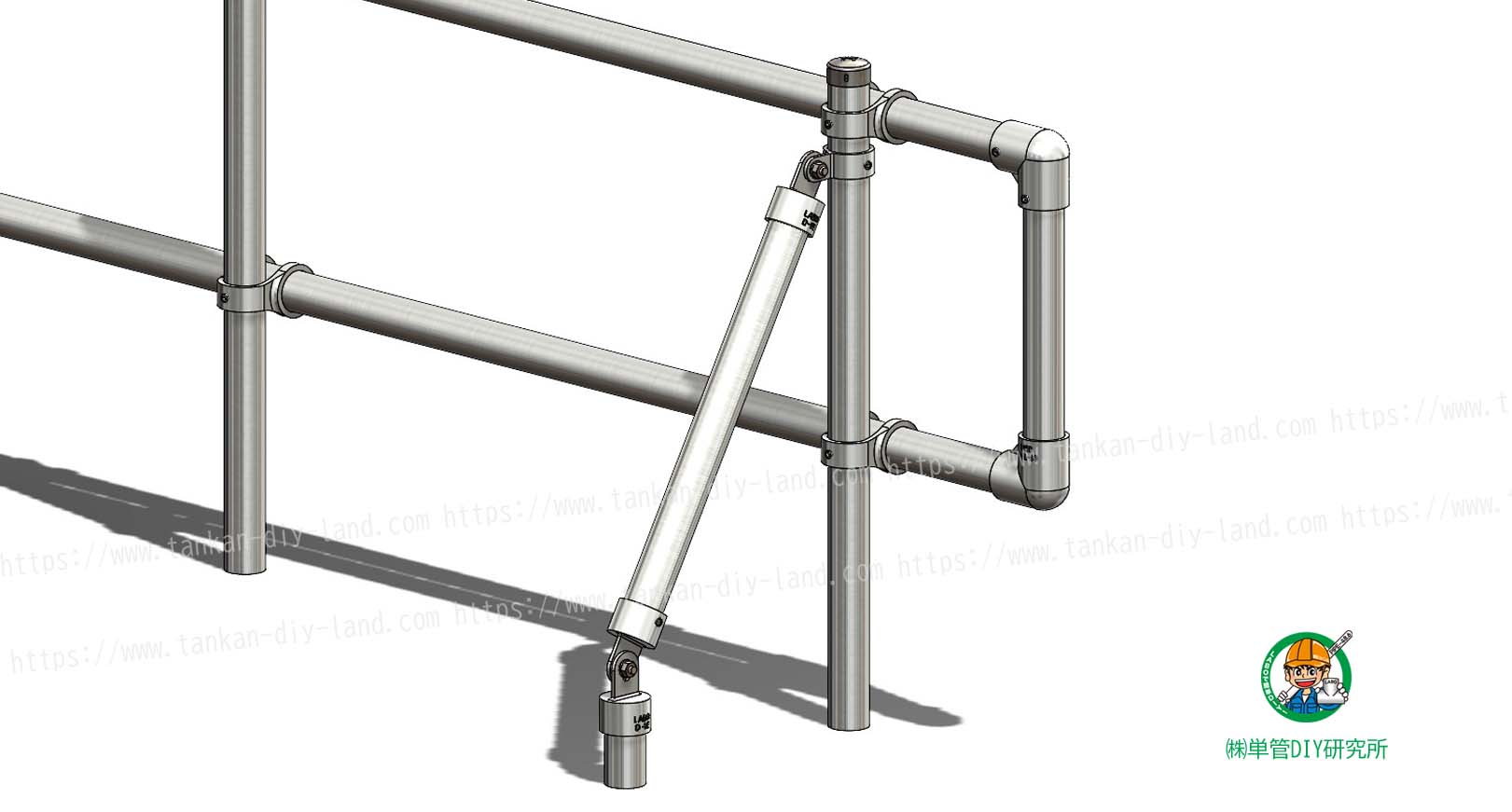

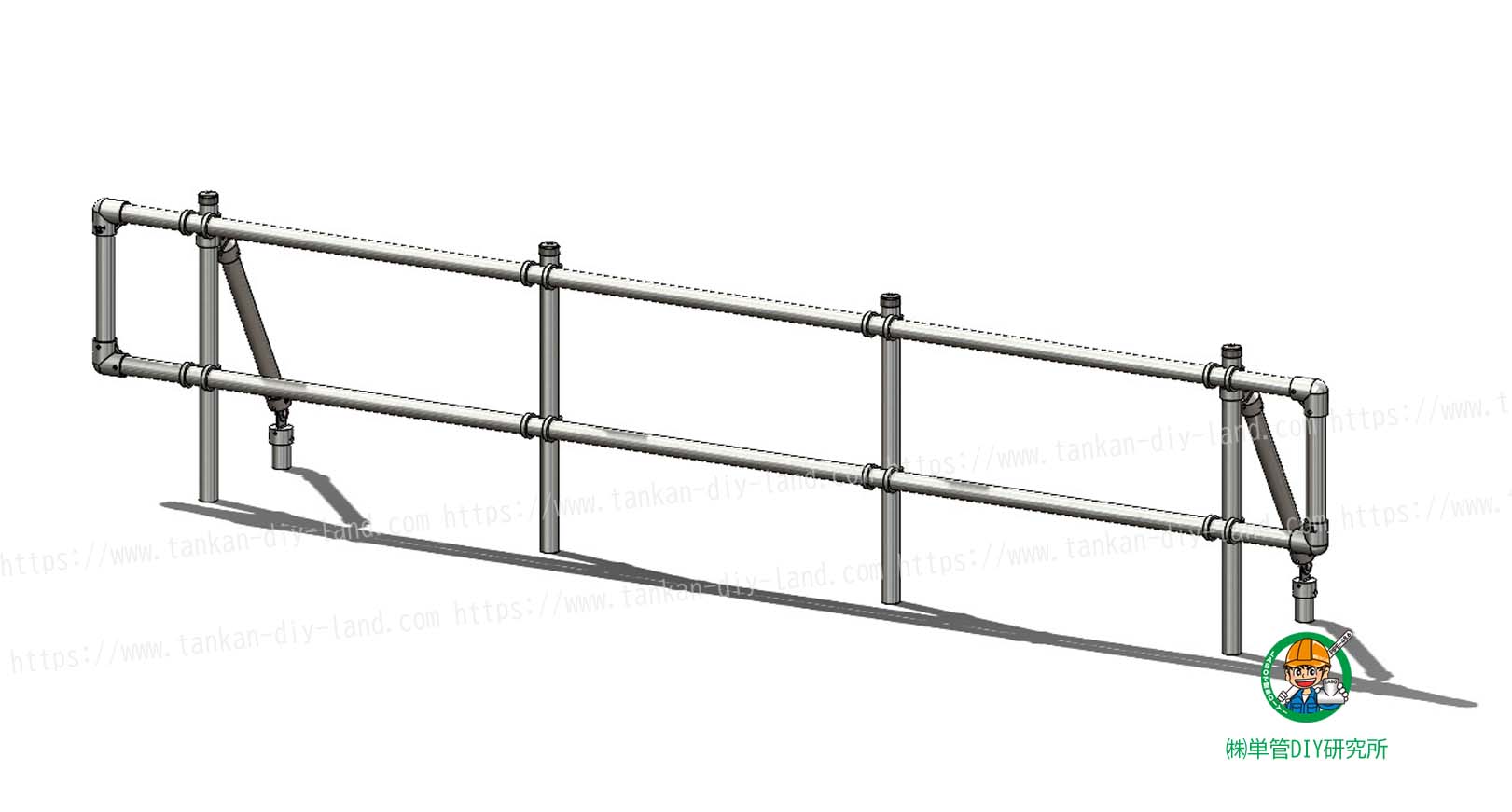

直交金具 ( クロスクランプ ) B-2XB を使用した柵 (控え柱有)製作 参考資料

他には無い弊社オリジナル、イチオシ製品の直交金具(クロスクランプ)を使用したタイプの柵についてご案内します★ 歩道と車道の間の安全柵、自宅の境界をはっきりさせる囲い、家の周りの目隠し、フェンス等、単管パイプとLABO金具を使って、ご自身で作ってみませんか? ①直交金具(クロスクランプ)B-2XBは、弊社で開発したオリジナル金具です! 無駄の無いシンプルなデザインで、使い勝手も良いクロスクランプをぜひお試しください!!

使用金具類

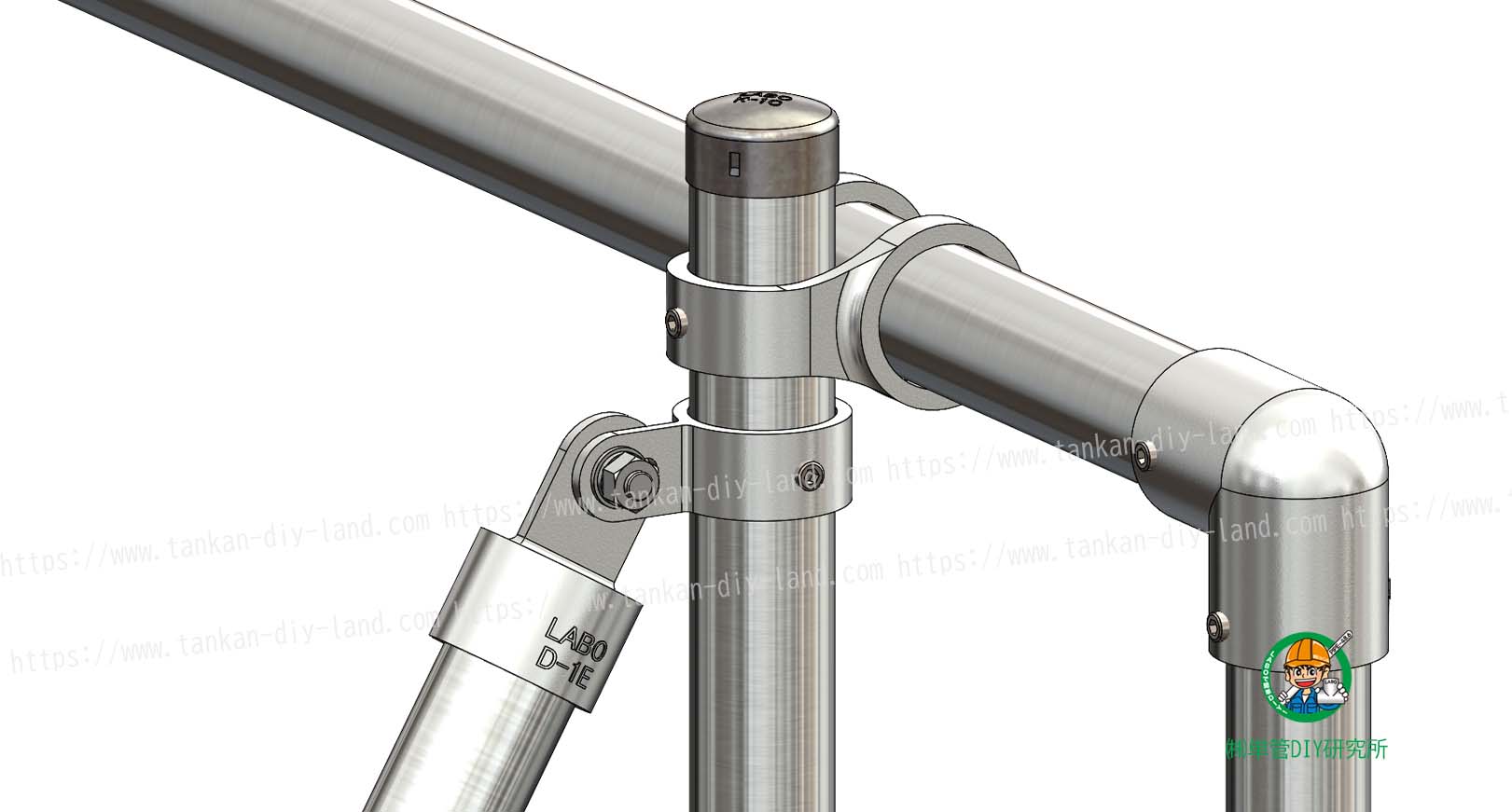

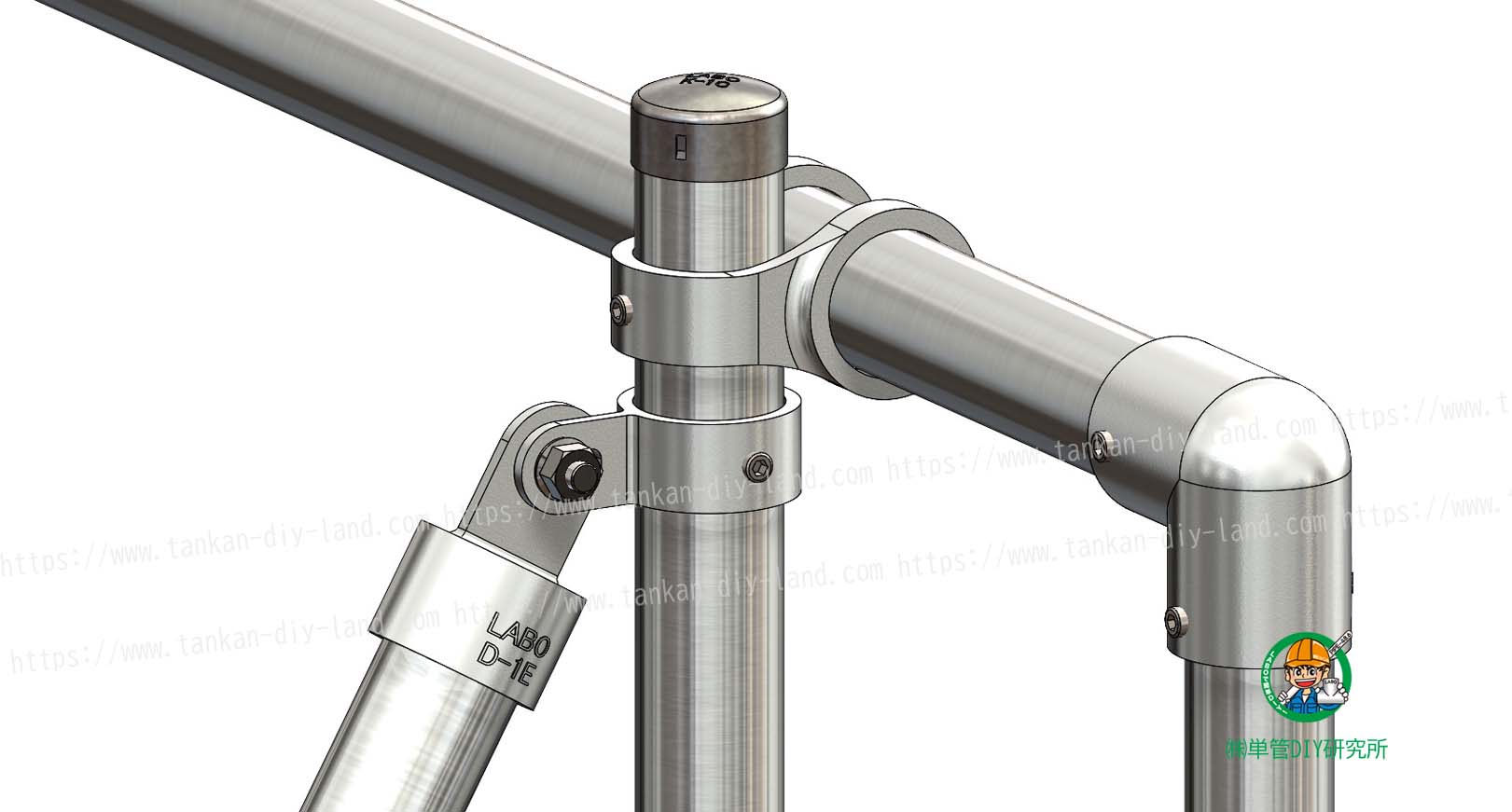

 ① 直交金具 ( クロスクランプ ) B-2XB : 8個

 ② 2方向90度コーナー金具 A-2L-90 : 4個

 ③ 端末ボルト止め金具 D-1E : 6個

 ④ ボルト止め金具 D-1S : 2個

 ⑤ 鉄角根丸頭ボルト ( M10×25 ) M10-25-N : 4個

 上記金具類合計価格 約 ¥12,336 (税込)

 ※価格は2018/7/13時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

工具類

 ・ 対辺5mm六角レンチ等

 ・ M10用 ( 対辺17mm ) スパナ等

 ※ 各単管パイプの寸法、柱間の距離、柱の本数等は設置場所に合わせて調整ください。

 ※ 基礎は単管パイプ打ち込み、コンクリートブロック、コンクリート、固定ベースによるアンカー固定など適切に処理を行ってください。
