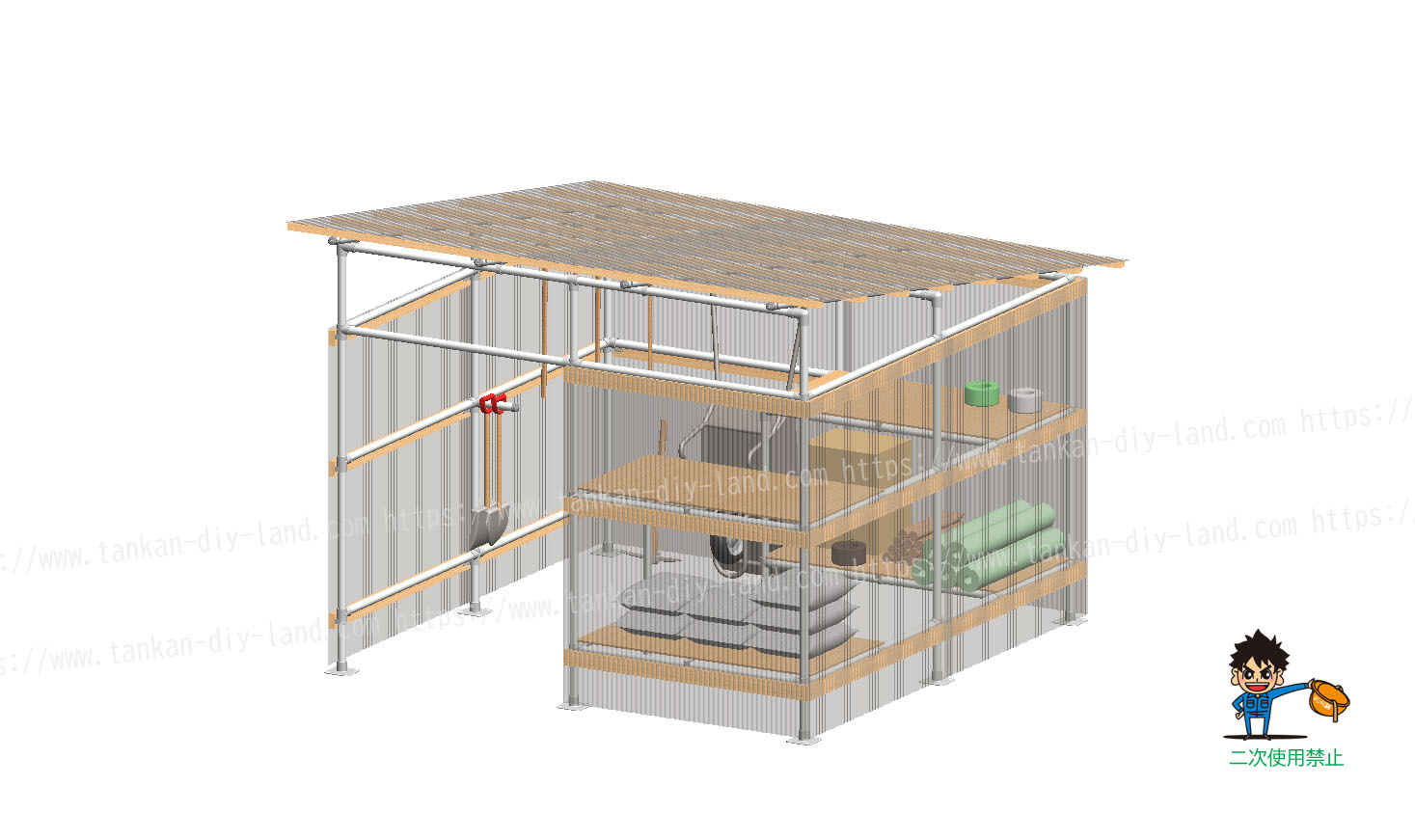

《新商品》コーナー用サドルベース金具を使用した 農機具小屋・農具小屋 (小屋-7改造②) 単管パイプで作る

棚付き小屋(物置き・納屋)製作 参考資料

コーナー用サドルベース金具【D-1LB】の販売を開始いたしました。 こちらはLABOの人気金具、片側サドルベース金具(D-1SB) 両側サドルベース金具(D-1WB) と同様、主に単管パイプと木板を連結する金具として使用してください。 ビス4本で金具と木板を直接直角に止めることになりますので、より頑丈に木板が取りつくタイプとなります。 これまでにも多数、小屋の参考図のご紹介をして参りましたが、コーナー用サドルベース金具(D-1LB)を使用した小屋のご紹介は今回が初となります。(別の小屋の参考図は、こちらからご覧ください。) この機会にぜひ一度、LABO金具をお手に取ってお確かめください。 単管名人のブログでは、3D-PDFで小屋を動かして見ることが出来ますので、こちらもご覧ください

上の画像は全て、クリックすると大きい画像になります

使用金具類

 ① 3方向コーナー金具【A-3Y】 : 4個

 ② 2方向90度コーナー金具【A-2L-90】 : 4個

 ③ 4方向1箇所貫通金具【B-3K】 : 12個

 ④ 4方向1箇所貫通金具【B-3X】 : 6個

 ⑤ 5方向1箇所貫通金具【B-4Y】 : 3個

 ⑥ 3方向1箇所貫通金具【B-2T】 : 8個

 ⑦ 直交金具【B-2X】 : 12個

 ⑧ 片側サドルベース金具【D-1SB】 : 14個

 ⑨ 両側サドルベース金具【D-1WB】 : 9個

 ⑩ 角型固定ベース【F-15-1B】 : 10個

 ⑪ サドル【J-1S】 : 32個

 ⑫ キャップ【K-1C】 : 9個

 ⑬ コーナー用サドルベース金具【D-1LB】 : 9個

 上記金具類合計価格 約 ¥74,660(税込)

 ※価格は2018/11/15時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

 ・ 屋根用波板・SPF材等 : 適宜

 ・ 波板・木材等組立用材料 : 適宜 ※ 波板取付用ビス・コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

 ・ 対辺5mm六角レンチ等

 ・ 波板・木材組立用工具類 ※ドライバー、ハケ、トンカチ等

※ 各単管パイプの寸法、柱の本数、筋交いの有無等は設置場所・環境に合わせて調整ください。

※ 基礎は単管パイプ打ち込み、コンクリートブロック、コンクリート、固定ベースによるアンカー固定など適切に処理を行ってください。



単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら



単管名人のブログでもご紹介しています↓3D-PDFで動かしてご覧ください。
