作業台車

腰への負担も少なく工具も置ける、台車兼作業台《台車改良》 (台車-5改良) 単管パイプで作る

特殊な作業台車の製作 参考資料

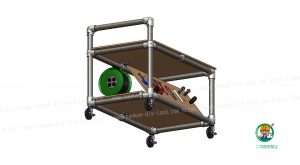

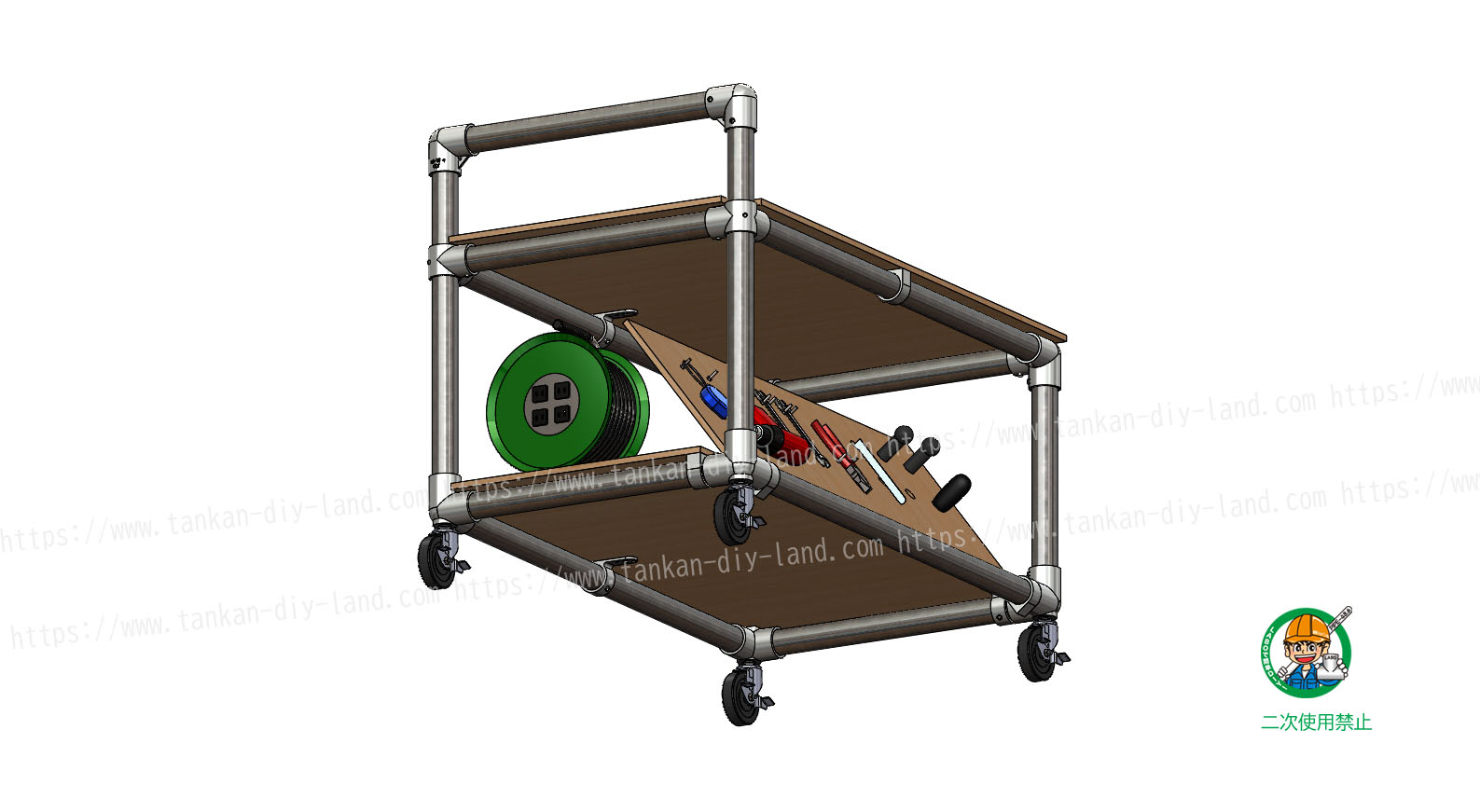

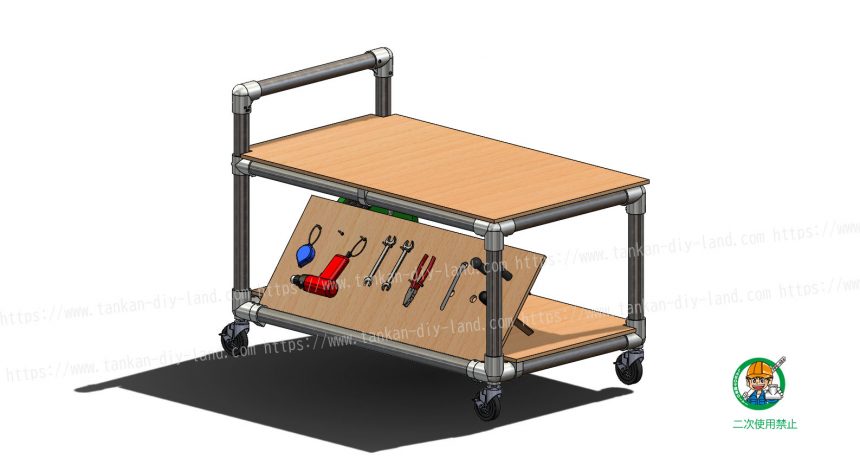

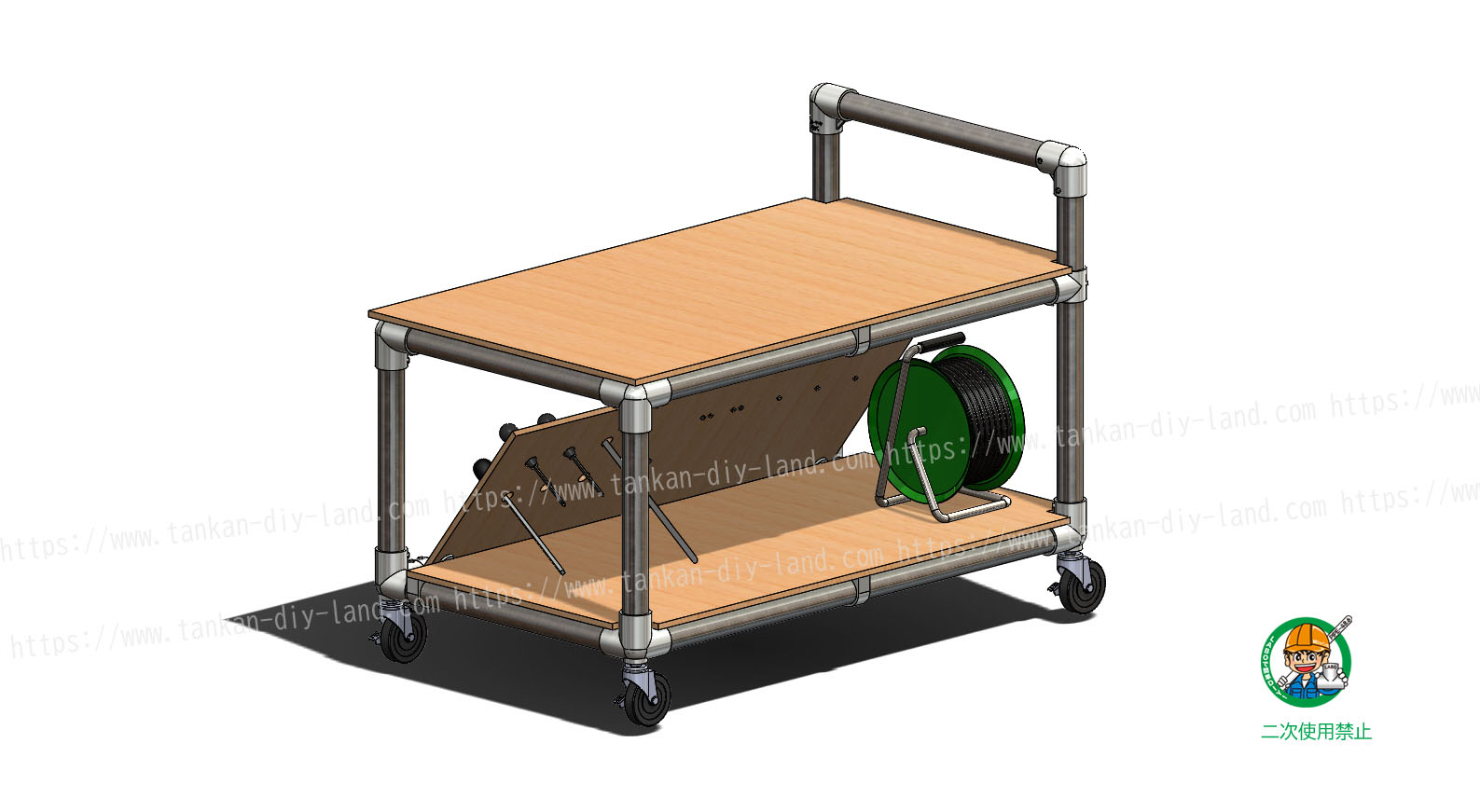

前回、トラックの荷台の高さに合わせた台車の参考図をご紹介しましたが(腰の負担を減らす!トラックの荷台の高さに合わせた、便利な作業台車 (台車-5) 単管パイプで作る)、今回はこの台車を改造して、更に使いやすくした台車をご紹介します。 今回は下の台に斜めの板を取り付けて、その板に穴を開けたり、ボルトを取り付けることで工具の置き場所を作りました。 このような形にすることで、台車兼その場ですぐに作業台にもなるのではないかと考えました。 上の台の高さはトラックの荷台に合わせてありますので、荷物の積み下ろし時の腰の負担軽減に期待できます。 このように手作りなら、お仕事にピッタリ合わせた形の物が出来上がります。 更にLABO金具をご使用いただければ、組み立ても解体も対辺5㎜の六角レンチ一つで簡単に出来上がりますので、DIYをお考えの方は、ぜひご利用ください。 (他の特殊台車等の参考図は、こちらからご覧ください。)

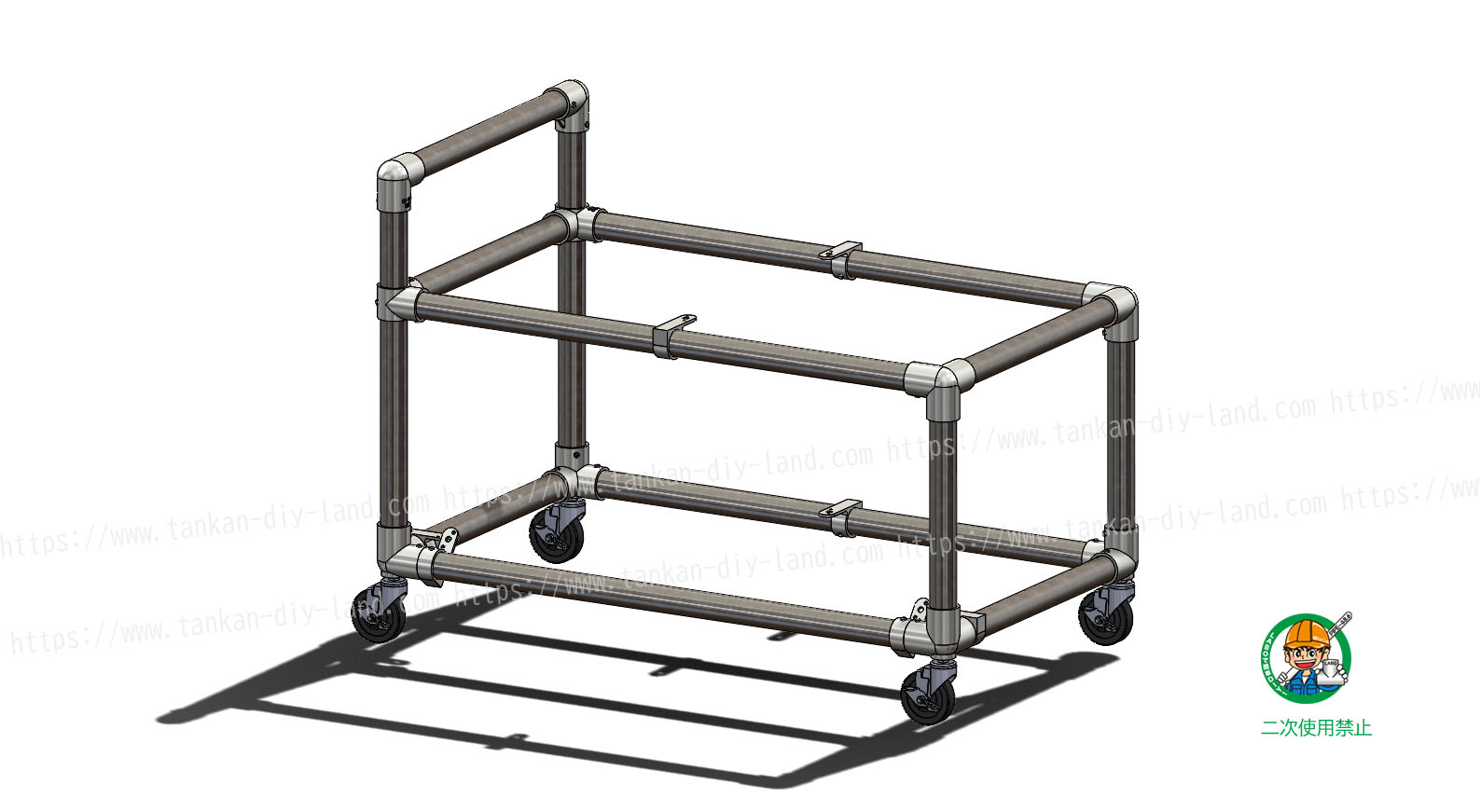

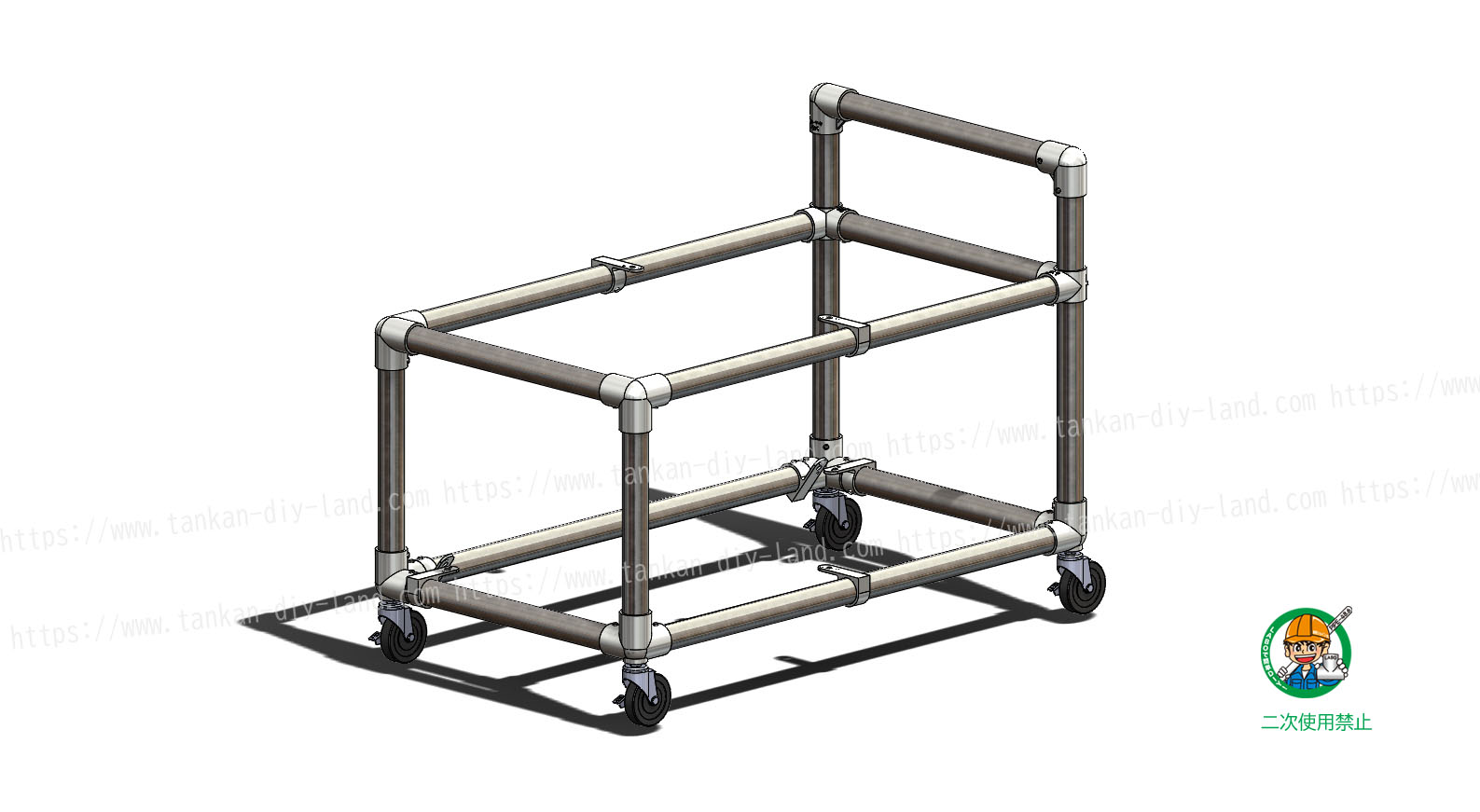

使用金具類

3方向コーナー金具【A-3Y】 : 2個

2方向90度コーナー金具【A-2L-90】 : 2個

 4方向1箇所貫通金具【B-3K】 : 2個

 片側サドルベース金具【D-1SB】 : 7個

 Y型キャスター(耐荷重50㎏)【E-3Y-100】 : 4個

上記金具類合計価格 約 ¥19,201 (税込)

※価格は2018/10/11時点になります。

その他材料

・単管パイプ ( 外径φ48.6 ) : 適宜

・ベニヤ板等 : 適宜

・木材等組立用材料 : 適宜 ※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

・ 対辺5mm六角レンチ等

・ 木材組立用工具類 ※のこぎり、ドライバー、ハケ等

※ 各単管パイプ、木材の寸法、キャスターのサイズ等はご使用方法・ご利用環境に合わせて調整ください。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら



LABO金具で台車兼作業台製作の検討動画
