塀

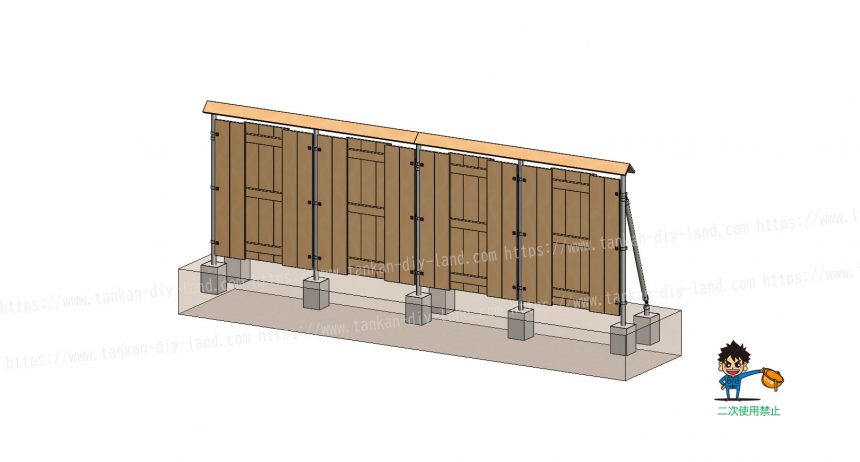

屋根付きでお庭の印象ワンランクアップ 屋根付塀・目隠し (柵-8) 単管パイプで作る

屋根付塀製作 参考資料

LABO金具を使用すると、家の周りの目隠しになる塀・フェンス等も簡単にすっきりとしたデザインに出来上がります。 今回ご紹介するタイプは屋根付き塀です。特に和風なお庭によく合うのではないでしょうか。 塀にも屋根をつけることにより見た目がワンランクアップし、腐食もしづらくなりますが、LABOの 片側サドルベース金具(D-1SB)を使用すれば、簡単に屋根用の木板を取り付けることが可能です。 また、塀の傾き等を防ぐように控え柱も付けて、より丈夫になるようデザインしてみました。 ボルト止め金具(D-1S)端末ボルト止め金具(D-1E)を使用すれば、控え柱の作成も簡単です。 端末ボルト止め金具(D-1E)をご利用になる際は、水抜き穴が下になるようにお取り付けください。 その際、 鉄角根丸頭ボルト(M10-25-N)をお使いいただくと取り付けが楽です。 ページ下部に設置方法の参考動画がありますので、よろしければご覧ください。

使用金具類

 ① 2方向90度コーナー金具【A-2L-90】 : 2個

 ② 3方向1箇所貫通金具【B-2T】 : 3個

 ③ 端末ボルト止め金具【D-1E】 : 9個

 ④ ボルト止め金具【D-1S】 : 3個

 ⑤ 片側サドルベース金具【D-1SB】 : 18個

 ⑥ 両側サドルベース金具【D-1WB】 : 9個

 ⑦ 鉄角根丸頭ボルト(M10×25)【M10-25-N】 : 6個

 上記金具類合計価格 約 ¥24,992(税込)

 ※価格は2018/11/3時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

 ・ SPF材等 : 適宜

 ・木材組立用材料 : 適宜 ※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

 ・ 対辺5mm六角レンチ等

 ・ M10用 ( 対辺17mm ) スパナ等

 ・ 木材組立用工具類 ※ドライバー、ハケ、のこぎり等

※ 各単管パイプの寸法、柱間の距離、柱の本数等は設置場所に合わせて調整ください。

※ 風などの強い地域では横板を多くする、単管パイプへ変更するなど飛ばされないように設置してください。

※ 基礎は単管パイプ打ち込み、コンクリートブロック、コンクリート、固定ベースによるアンカー固定など適切に処理を行ってください。



単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら



鉄角根丸頭ボルト取付方法の説明動画
