台車

あったらいいな!を簡単手作り 長い作業台車 (台車-4) 単管パイプで作る

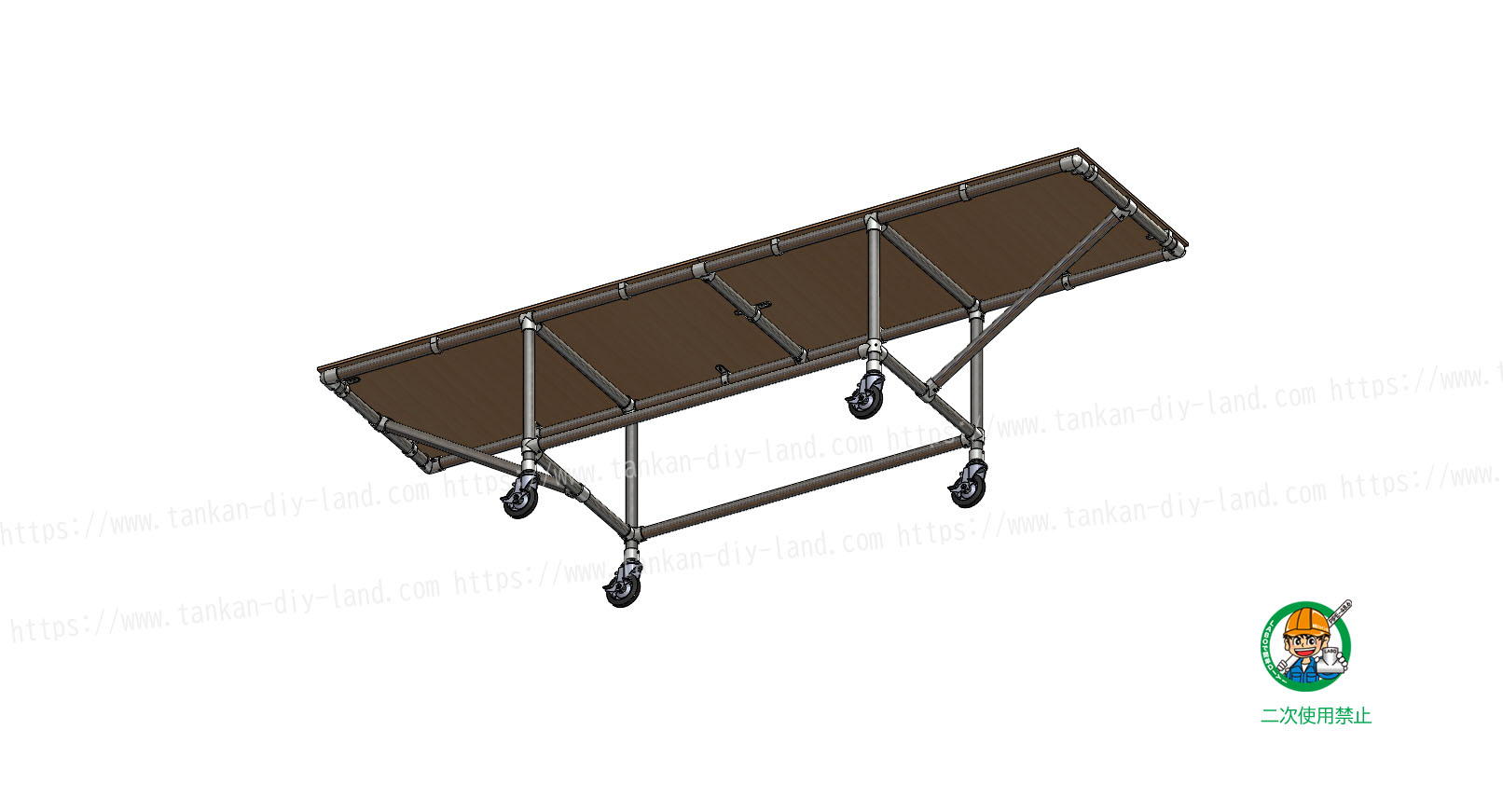

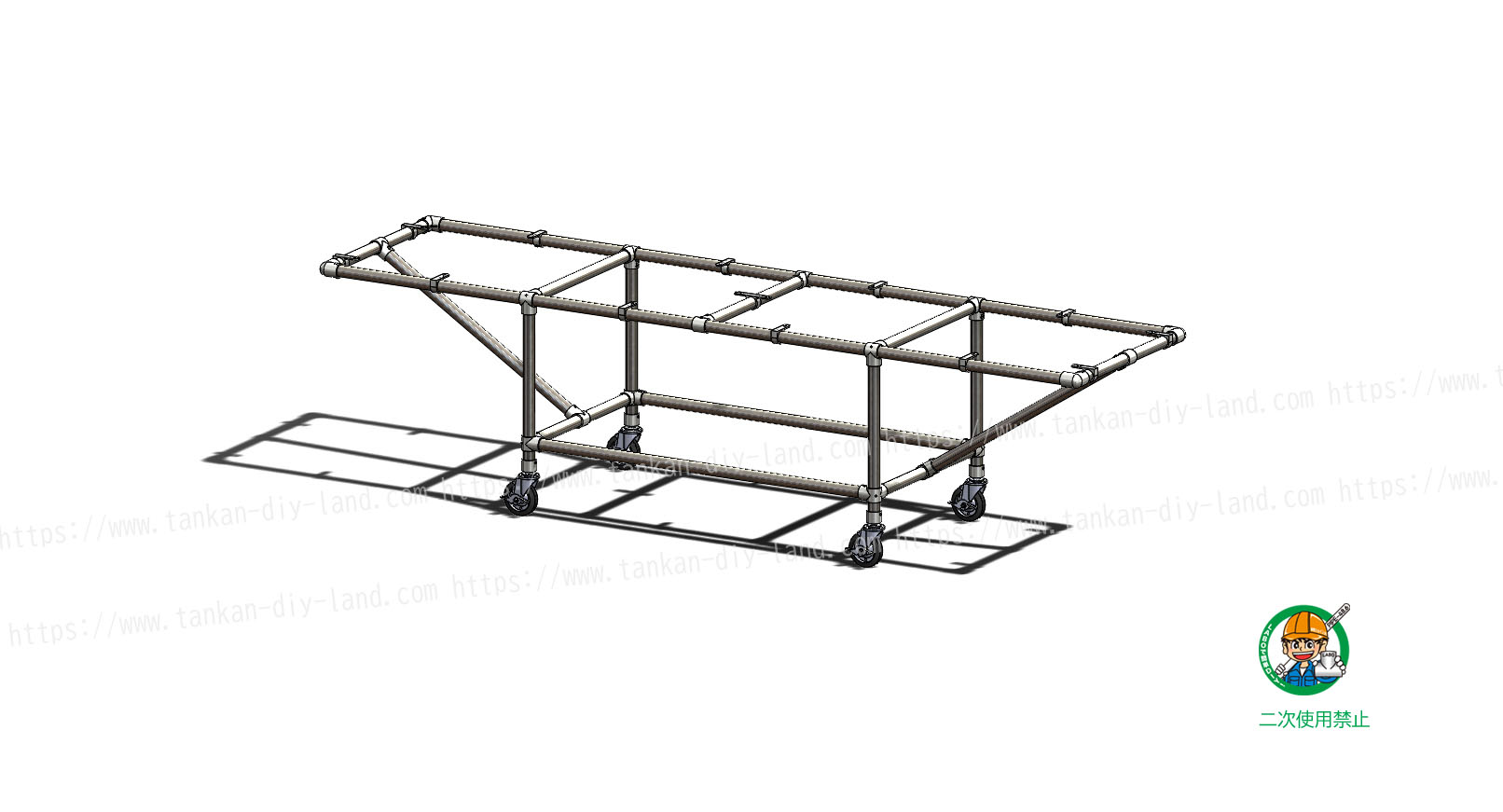

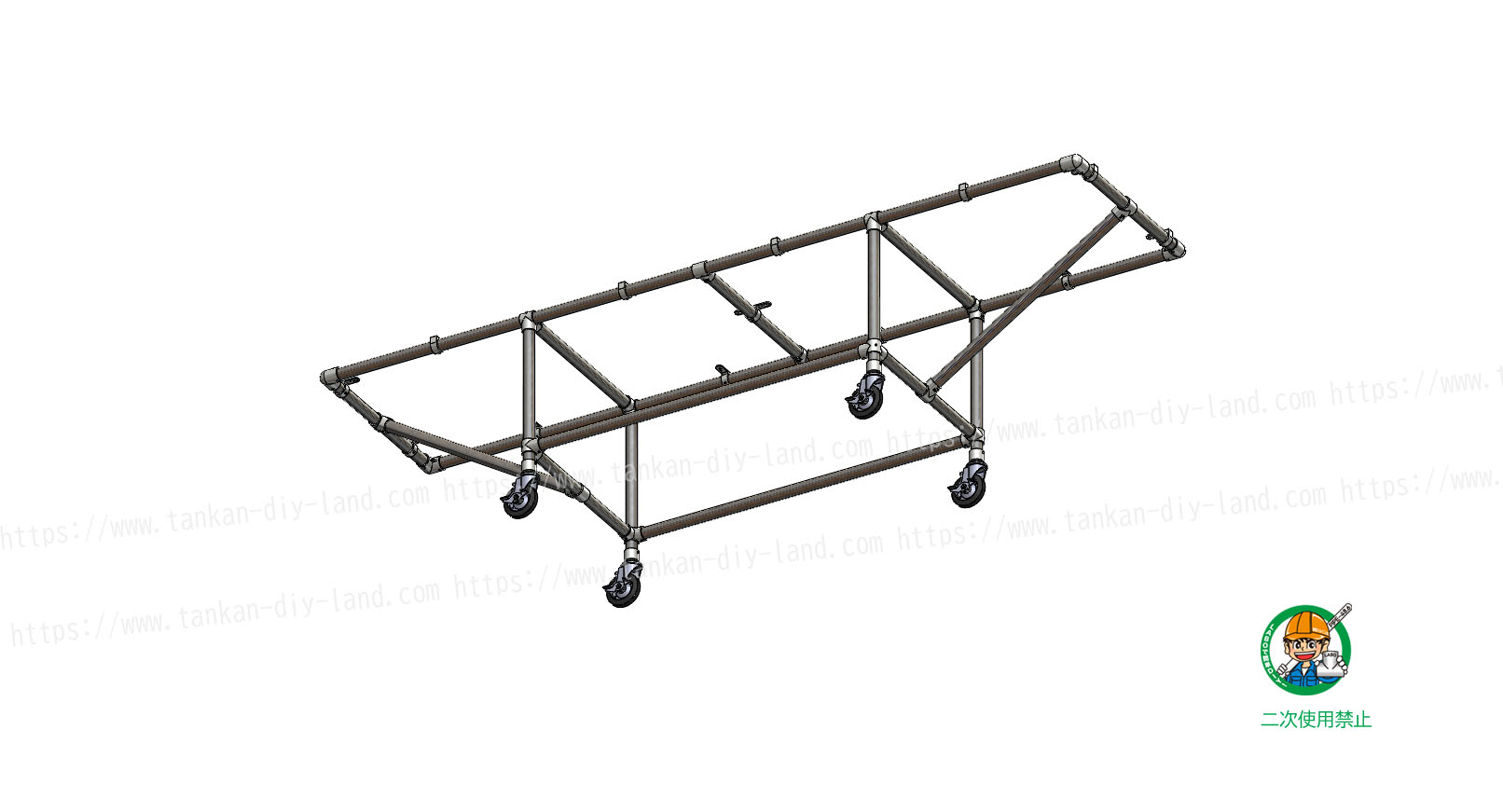

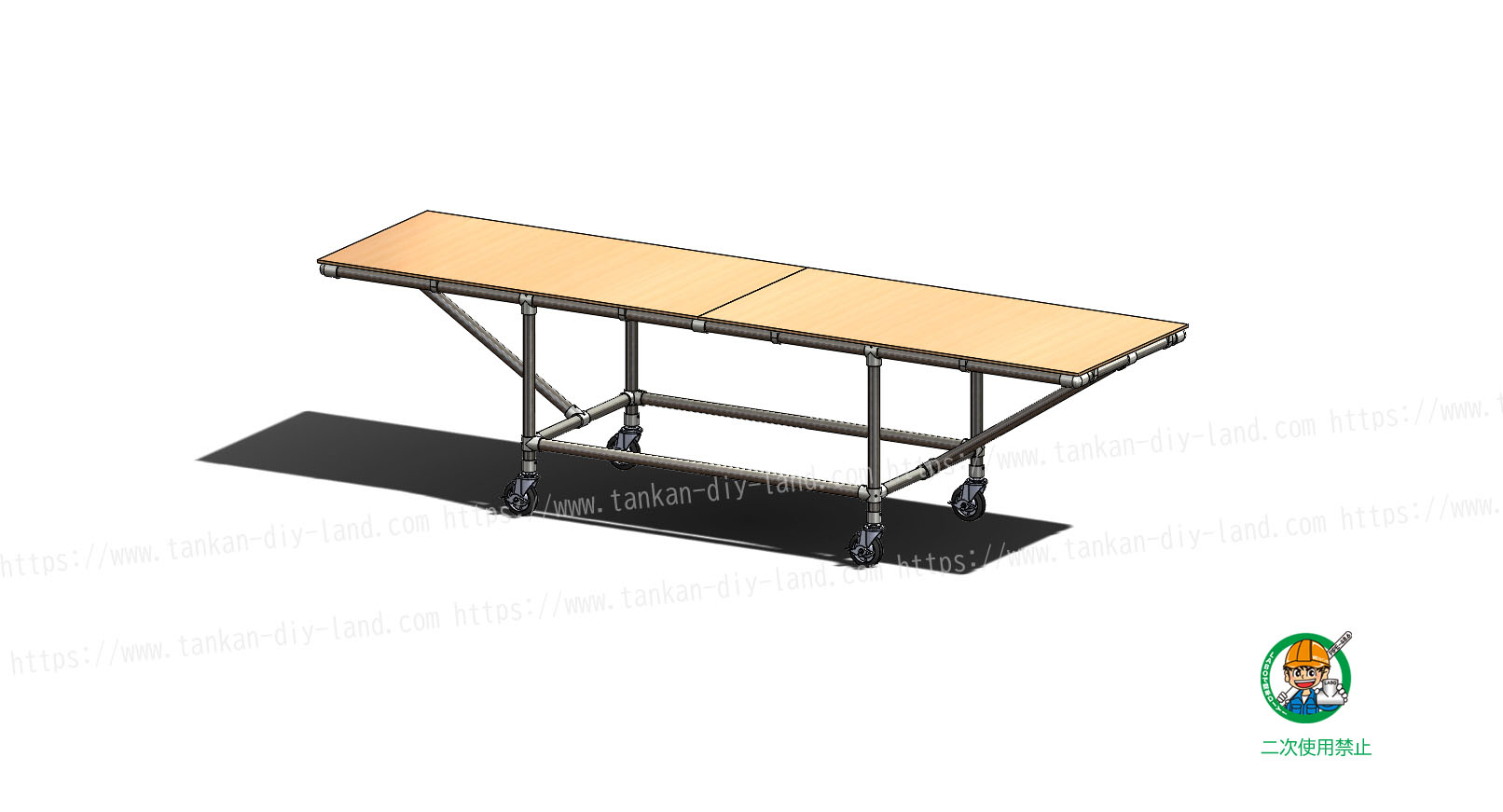

特殊な作業台車の製作 参考資料

生産現場等で、こんな〇〇があったらいいのに、あんな○○があれば楽なのに、等のご要望はありませんか? それぞれのお仕事で、欲しい形は千差万別だと思いますが、市販品ではカバーしきれない場合、LABO金具を使用して簡単に作ってしまってください。 例えば、今回ご紹介のような細長い作業台車も、単管パイプとLABO金具で手作りすれば短時間で、丈夫に出来上がります。 また、LABOのキャスター金具は単管パイプに直接取り付けられる、とっても便利な金具です。  片側サドルベース金具(D-1SB)両側サドルベース金具(D-1WB)は、他の金具の取り付けの邪魔にならない便利なサドルで、特に 片側サドルベース金具(D-1SB)は木板の端への取り付けが可能な優れものです。 あなたの「あったらいいな!」をLABOで実在させてください。 (他にも特殊台車を考えました。よろしければ、こちらからご覧ください。)

使用金具類

2方向90度コーナー金具【A-2L-90】 : 4個

 4方向1箇所貫通金具【B-3K】 : 8個

3方向1箇所貫通金具【B-2T】 : 6個

④ 片側サドルベース金具【D-1SB】 : 12個

両側サドルベース金具【D-1WB】 : 1個

I型キャスター(耐荷重160㎏)【E-1C-150】 : 4個

上記金具類合計価格 約 ¥43,684 (税込)

※価格は2018/9/11時点になります。

その他材料

・単管パイプ ( 外径φ48.6 ) : 適宜

・ベニヤ板等 : 適宜

・木材等組立用材料 : 適宜 ※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

・ 対辺5mm六角レンチ等

・ 木材組立用工具類 ※のこぎり、ドライバー、ハケ等

※ 各単管パイプ、木材の寸法、キャスターのサイズ等はご使用方法・ご利用環境に合わせて調整ください。
