バシッとツライチ!!!『パイプと木材の接続は』お任せ下さい LABO(ラボ)金具

単管パイプ工作の 金具と木材は『バシッとツライチ』だからLABO金具です!!

お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。



ラボ金具は  『止めビスの頭・止めネジの強化リブ・金具の補強リング等の突起が無いLABO金具』

☆ 単管パイプと木材の接続で、こんな物が出来ます。 サドルベース類

☆ 単管パイプと木材の接続で、こんな物が出来ます。

濡れ縁側 3台連結と1台 合計4台

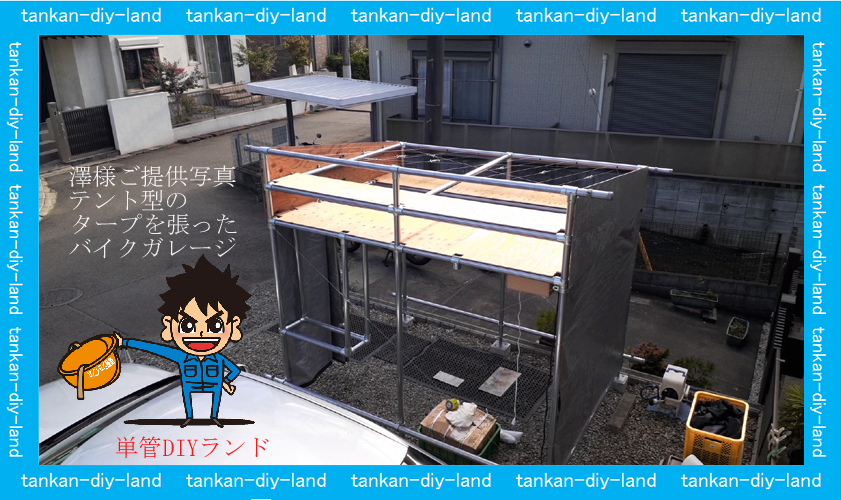

バイクガレージ

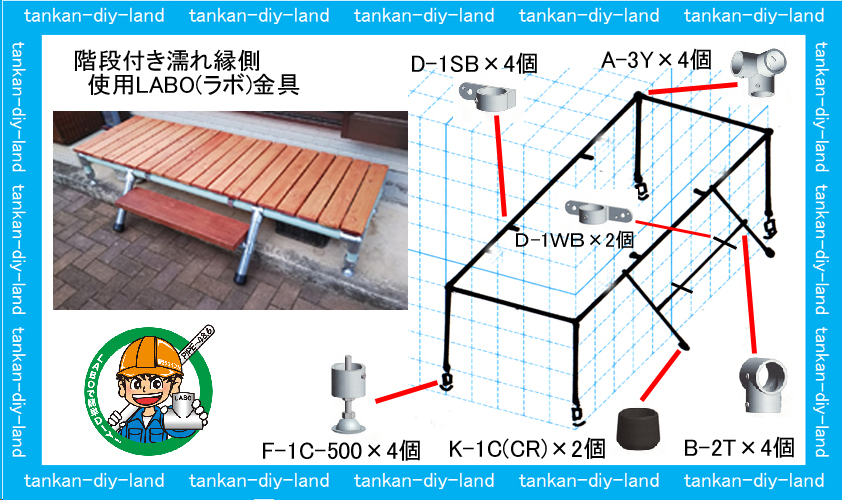

使用LABO(ラボ)金具とゴムキャップ 階段付き濡れ縁側

階段付き濡れ縁側

庭にデッキ

保育園のバス停

単管パイプの保育園バス停に使用した(LABO)金具類

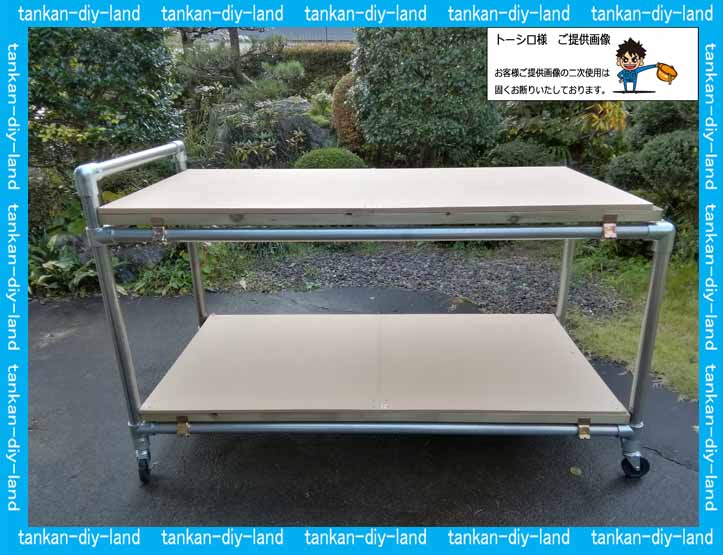

使用に合わせた台車

やぐら

※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

ダイニングテーブル

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】

四面ベンチ

螺旋階段

螺旋階段を製作開始 踏板11枚 12段目は踊場

濡れ縁側  (スノコ板の取り付けは裏側からビス止め)

DIY作業台

あずまや

畝台車

舞台

板塀

手摺り付き単管パイプのデッキスロ-プも取り付る事も出来ます。

シーソー腰掛

高さ2.8mの単管パイプ階段

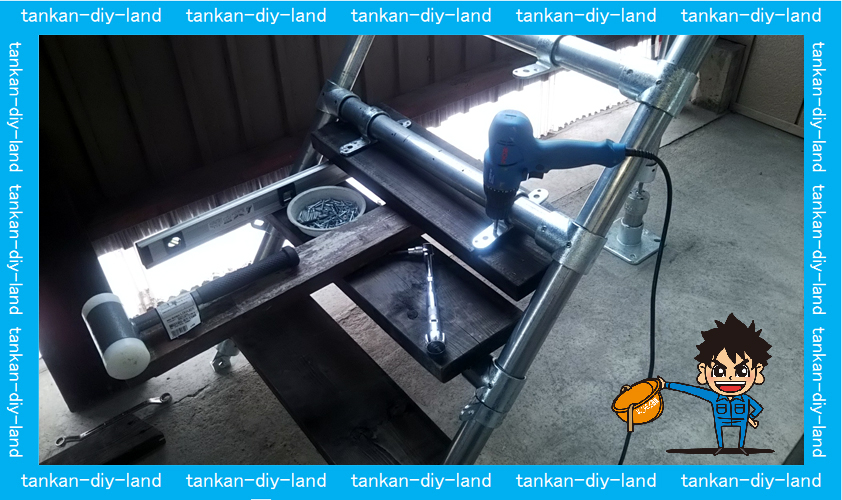

踏板に防腐剤塗装後、裏側から木ネジ止めてから回転して水平をみて、金具を止める。

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

パーゴラ

集成材の天板机

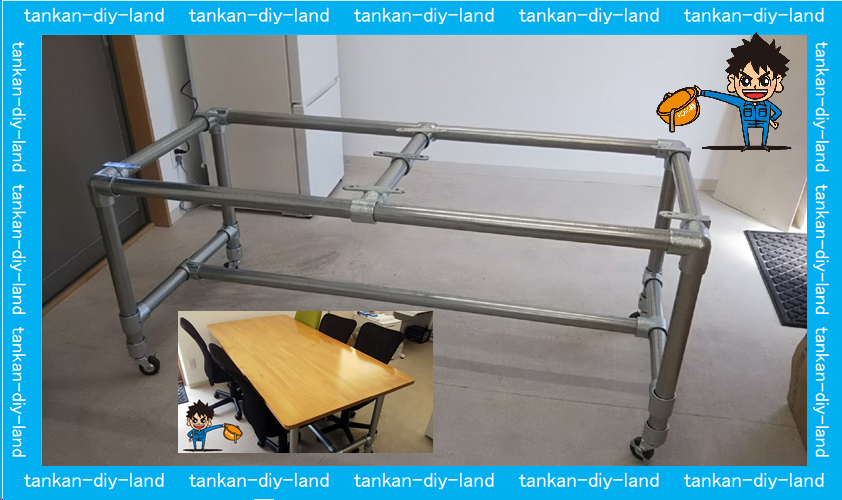

天板集成材の単管パイプキャスター付き机(何処にでの移動出来る大きなデスク)

天板集成材の単管パイプキャスター付き机(何処にでの移動出来る大きなデスク)単管パイプ骨組みサンプル

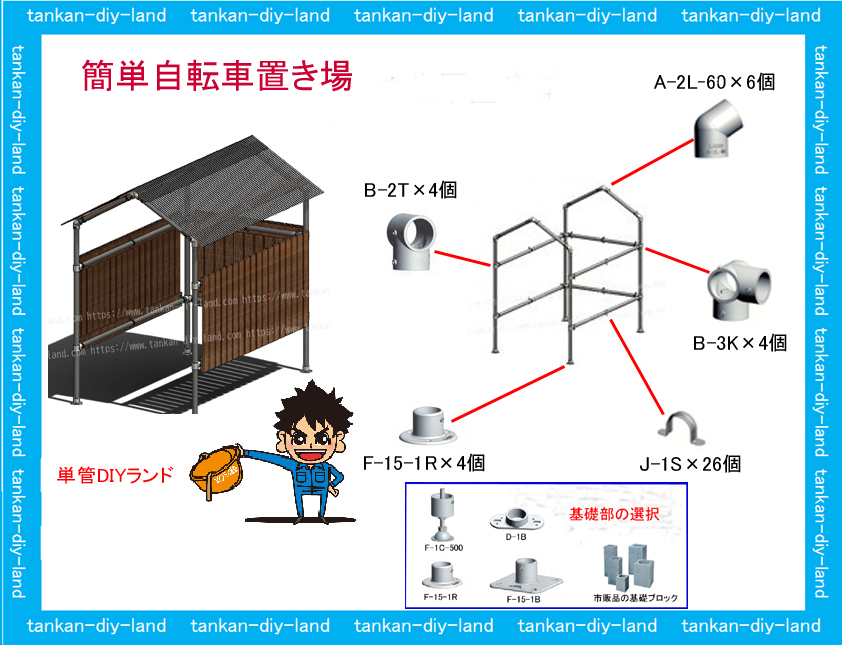

自転車置き場

目隠し板塀の表と裏側や基礎ブロック

単管パイプ階段

パイプと木材の直付け接続金具(J-1S) 注意:直付けサドルは階段スッテプには使用強度不足で使用禁止

ステップ(階段)の裏側の単管骨組みと金具 サドルベース(D-1WB)使用

自転車置き場

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

自転車置き場

※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

注意:木材には防腐剤塗装を塗る事をお勧めします。

単管パイプ工作スノコとは 金具で止めるタイプ と 枠に、はめ込むタイプの2種類から選択

パイプと木材の直付け接続金具(J-1S) 注意:直付けサドルは階段スッテプには使用強度不足で使用禁止

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

ZAM鋼板とは、日新製鋼が開発した製品

管パイプ端末専用(ゴム・安全・保護)キャップ)とは

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

LABO(ラボ)金具類でこんな物もできます。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)

LABO金具は溶融亜鉛メッキ仕上です。

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

LABO(ラボ)キャスター工作物、こんな物が出来ます。

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

ウエスタンラッチ(カインズホーム購入) ウエスタンラッチの詳細は カインズホーム リンク

ドリルビスとは、薄い鉄板に穴を空けながらネジを締め込み止めるビスです。

金具取付には、ドリルで下穴3.8mm貫通させてドリルビスM4-16mmでネジを切りながら締め付け固定する。

LABO金具と金具の接続に便利な角根丸頭ボルトをお勧めします。

作業性が良い角根丸頭ボルトセット(M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

単管パイプ専用吊バンド(J-TB)使用例

注意:単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

単管パイプの多目的小屋


※F-15-1Bは販売を終了しています 代替え金具 固定ベース(八角形)【F-1B】

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。
!!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

LABO(ラボ)金具類でこんな物もできます。



締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
