単管パイプを手動の回転カッターで切断する方法、お教えします!!

LABO金具を使って出来る、あんなものやこんなもの!! ちょっと覗いてみてください↓↓№101020210720

ショッピング~商品のご注文から到着まで・・・お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。

単管パイプlabo(ラボ)工作画像

単管パイプdiy工作 Google画像へリンク

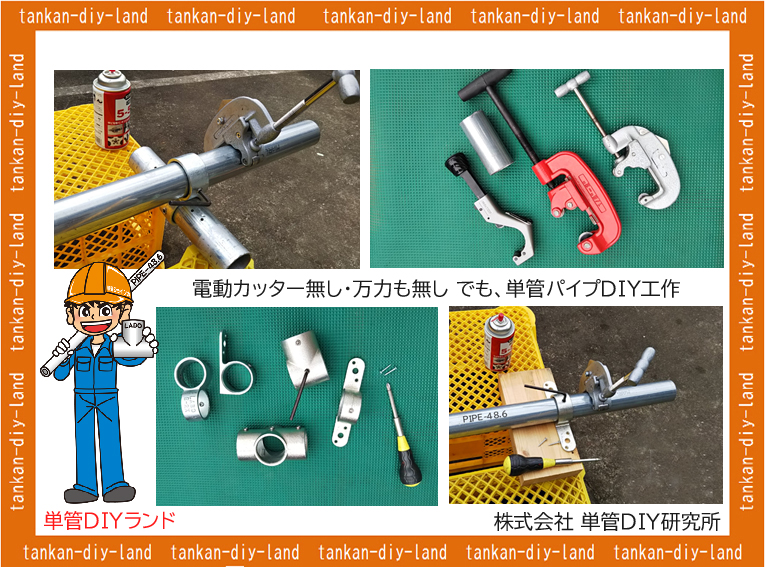

単管パイプを手動の回転カッターで切断する方法、お教えします!!

電動パイプカッターが無くても大丈夫! 手動のパイプカッター 一台で、単管パイプ100本以上を切断するベテランさんもいらっしゃいます。

反対に不慣れな方で、1本も切断できずに手動カッター本体を壊してしまった方もいらっしゃるかもしれません。

でも大丈夫です!! 手動パイプカッターでのパイプカット方法を、ぼくジョイン太がお教えします!!!

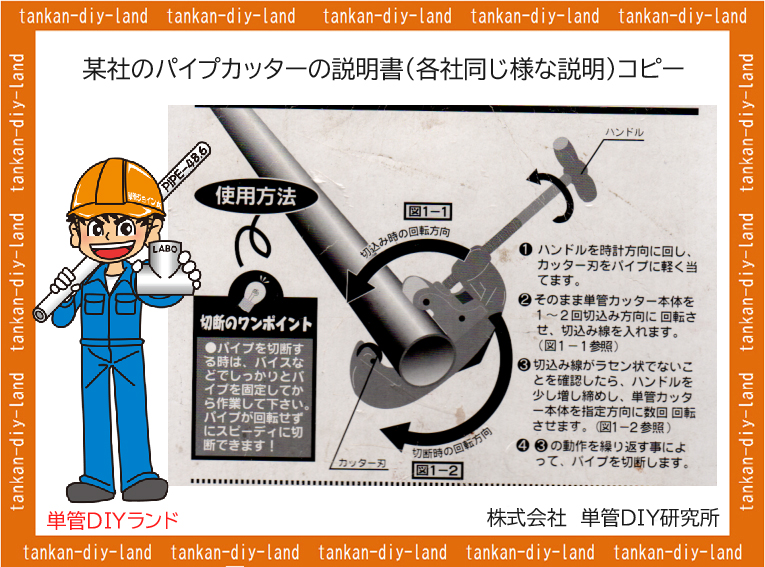

まずは、パイプカッターの説明書をご覧ください(弊社ではパイプカッターの販売はしておりません。各ホームセンター様などにお問い合わせください)

① ハンドルを時計方向に回し、カッター刃をパイプに軽く当てます。

② そのまま単管カッター本体を1~2回切込み方向に回転させ、切込み線を入れます。(図1-1)

③ 切込み線がラセン状でないことを確認したら、ハンドルを少し増し締めし、単管カッター本体を指定方向に数回、回転させます。(図1-2)

④ ③の動作を繰り返す事によって、切断します。

どうですか??これなら出来そうですよね☆

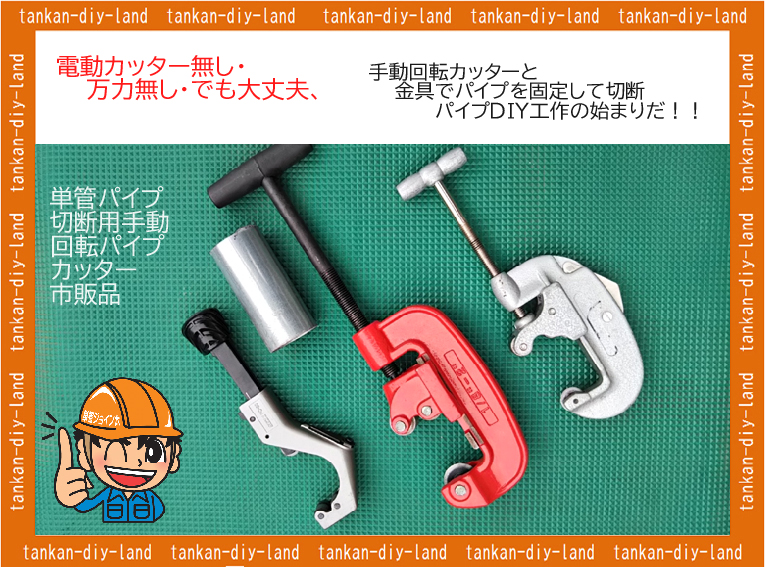

ちなみに、ぼくの使っている手動パイプカッターは、こちらです↓↓↓

次に、万力を使わずにカットする方法をお教えしますっ!

万力(シャコマン)がご自宅に無いとか、行方不明ー!という方は、万力(シャコマン)の代わりに、当社のLABO金具をご使用ください!

例えばこちらっ☆ 両側サドルベース(D-1WB)です。

従来は、木材を取り付ける時に使用するのですが、こんな風にパイプの固定にも使えるんです。

サドルベースを木片に取り付けてしまえば、この先もずっと使える治具に変身~♪

(D-1WB)の金具の中まで見られる 3D-PDF

お次はこちらっ☆ 片側サドルベース金具(D-1SB)です。

両側サドルベース金具よりも若干、固定力が弱いかな?? いやいや、でもこれでも十分、万力の代わりになってくれますよ。

こちらも治具の作成が可能ですね。

(D-1SB)の金具の中まで見られる 3D-PDF

こちらでも固定可能ですっ☆ 4方向1箇所貫通金具(B-3X)です。

従来は、金具を縦横に繋いだりする金具です。万力の代わりに使用する際は写真のように垂直方向にも短いパイプを挿入しておくと、一層固定しやすいです。

(B-3X)の金具の中まで見られる 3D-PDF

この金具でも固定できますよっ☆ 3方向1箇所貫通金具(B-2T)です。

この金具はLABO金具の中でも人気の金具ですので、お持ちの方は、このようの使い方もしてみてください♪

(B-2T)の金具の中まで見られる 3D-PDF

最後に、こんな金具でも固定できますっ☆ 直交金具(B-2X)です。

台2つと、垂直方向に短いパイプの挿入が必要ですが、お手元にある方は試してみてください。

B-2X)の金具の中まで見られる 3D-PDF

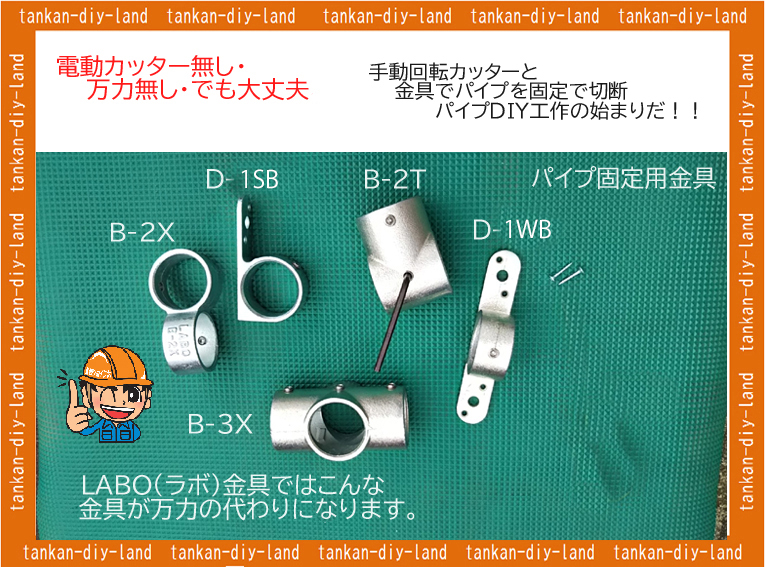

今回、万力の代わりとしてご紹介したLABO金具はこちらです↓↓↓

市販品の便利で安価な直交クランプでパイプ固定も出来ます。

+ー+-+-+ー+ー+-+-+ー+ー+-+-+ー+ー+-+-+ー+ー+-+-+

最後に、実際に手動カッターで単管パイプを切断している映像をご覧ください(写真&動画)

手回しの手動カッターで 単管パイプのカットを行っています。まずは下のリンクより、写真でご覧ください。

「高速カッター が無くても、自分で単管パイプ切断が出来る」 手動カッターでの切断説明ページはこちらから

+ー+-+-+ー+ー+-+-+ー+ー+-+-+ー+ー+-+-+ー+ー+-+-+

手動カッターの使用方法を動画でご紹介しています。

万力の代わりに4方向1箇所貫通金具(B-3X)を使用しています。

2種類のパイプカッター、どちらがカットしやすいか?比較もしてみました。

結果、テコの原理で腕の長いカッターの方が力がかからず、楽にカットできました。

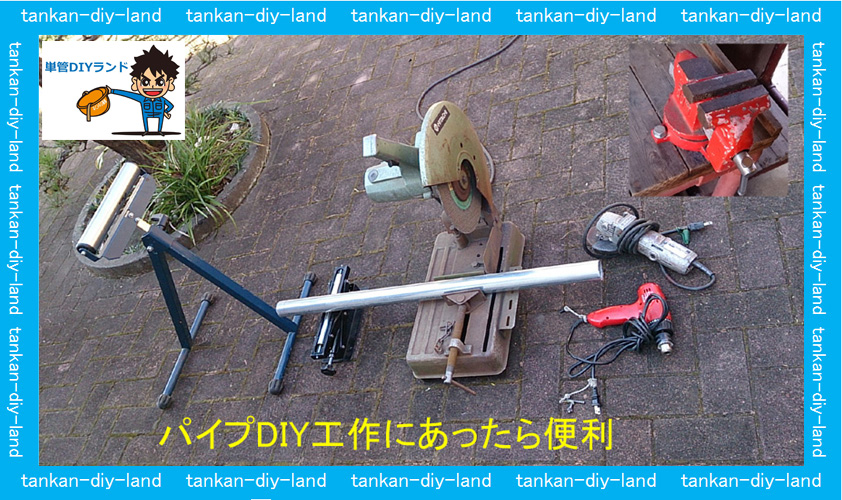

あったら便利、こんな物 『高速カッター・高さ調整ローラー・電動サンダー・電動ドリル・万力』

いかがでしたか? 万力(シャコマン)が無くても、LABO金具で固定して、手動カッターで簡単にカットできそうでしょう??

単管工作は、思っているよりもお手軽なDIYですよ!

次のDIYはぜひ単管パイプとLABO金具をご利用ください☆

LABO(ラボ)金具類でこんな物もできます。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)

LABO金具は溶融亜鉛メッキ仕上です。

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

単管パイプ端末専用(ゴム・安全・保護)キャップ)とは

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

LABO(ラボ)金具類でこんな物もできます。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)

LABO金具は溶融亜鉛メッキ仕上です。

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

LABO(ラボ)キャスター工作物、こんな物が出来ます。

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

ウエスタンラッチ(カインズホーム購入) ウエスタンラッチの詳細は カインズホーム リンク

ドリルビスとは、薄い鉄板に穴を空けながらネジを締め込み止めるビスです。

金具取付には、ドリルで下穴3.8mm貫通させてドリルビスM4-16mmでネジを切りながら締め付け固定する。

LABO金具と金具の接続に便利な角根丸頭ボルトをお勧めします。

作業性が良い角根丸頭ボルトセット(M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

単管パイプ専用吊バンド(J-TB)使用例

注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプの多目的小屋

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

パイプと木材の直付け接続金具(J-1S)

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
