単管パイプ小屋 骨組み工事記録 トビラとアルミサッシの取り付け方 tankan.tv

造る楽しさ、出来た喜び、LABOで広がる可能性

ショッピング~商品のご注文から到着まで・・・お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。

単管パイプ工作といえば、小屋・納屋をお作りになる方も多いのではないでしょうか? LABO金具は従来の継手金具とは全く違うデザイン、組み立て方で、スッキリとしたおしゃれな小屋が完成しますのでオススメです! 余計な突起が無いから安全で組み立て方も簡単。骨組みは、対辺5㎜の六角レンチ一つで組みあがります。 またLABO金具のオススメポイントは他にも、他社様の同タイプと比べて不要な部分を削除して軽量化されているので作業性が良いこと、さらに他社様の同タイプの製品と比べて安価なことなどなどです。 しかも、今回参考資料で使用いたしました ⑧片側サドルベース金具 ⑨両側サドルベース金具は、ホームセンターでは見かけることのない木板への取付にとても使い勝手の良い金具です。 小屋を作るなら、丈夫で安全で組み立て簡単、見た目スッキリなLABO金具をぜひご利用ください!

単管工作金具の予算、多くの工作物の使用金具が解る Google画像へリンク

単管DIYランドの多くの工作物を見える Google画像へリンク

アイソメ画像から立体画像を描くを、Google 画像へリンク

(垂木と束の場所が独立の骨組み)№ 128220210721

サッシ類も以外と取り付け簡単です。

単管パイプ小屋にアルミサッシの取り付け枠金具(D-1Z)四角で(SPF材)木ネジで固定

単管パイプ小屋に使用したLABO(ラボ)金具と個数 A-2L-90×4個・B-2T×10個・B-2TH×8個・B-3K×12個・B-3X×10個・B-2X×8個・B-2H×2個・D-1S×37個・D-1WB×25個・F-15-1B×9個 合計125個 (垂木と束の場所が独立の骨組み)

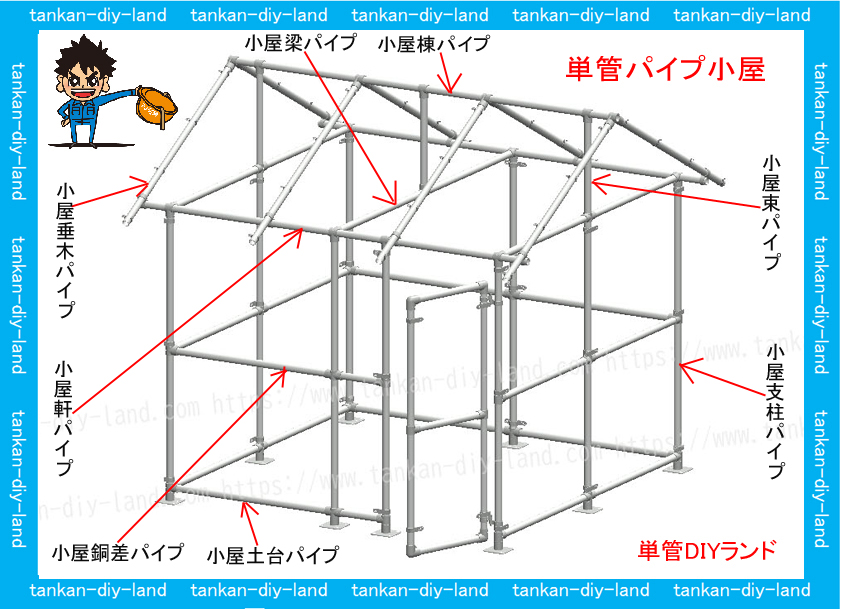

単管パイプ小屋の名称 (垂木と束の場所が独立の骨組み)

(垂木と束の場所が独立の骨組み)

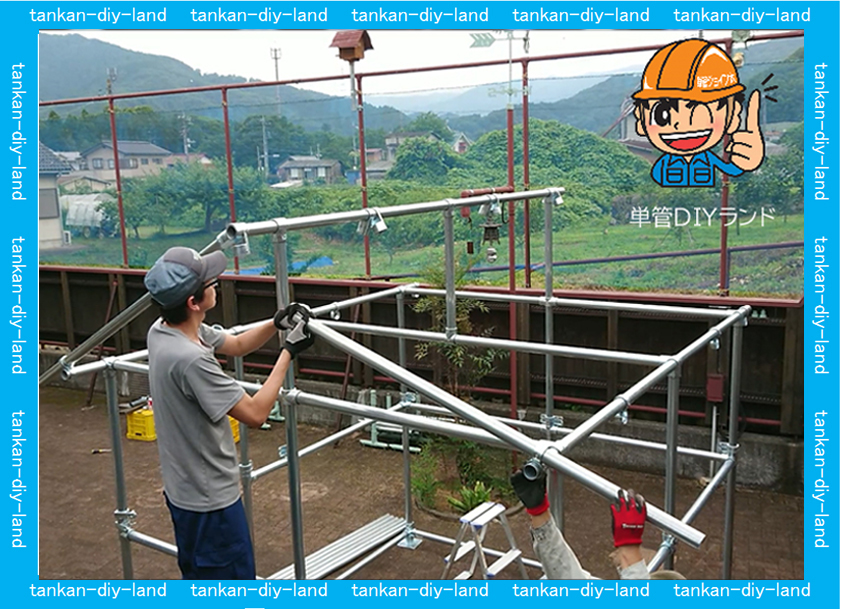

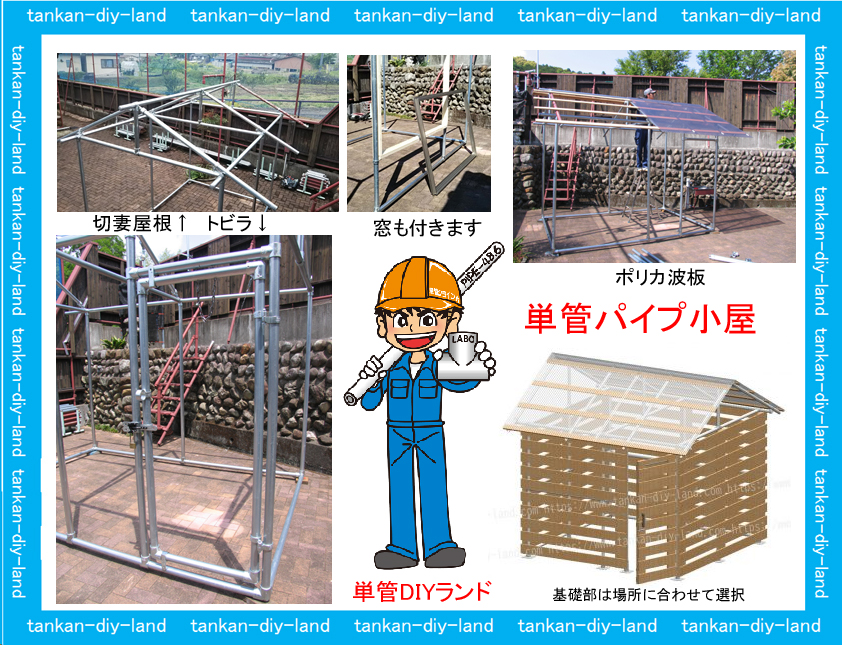

小屋パイプ骨組み完成 (垂木と束の場所が独立の骨組み)

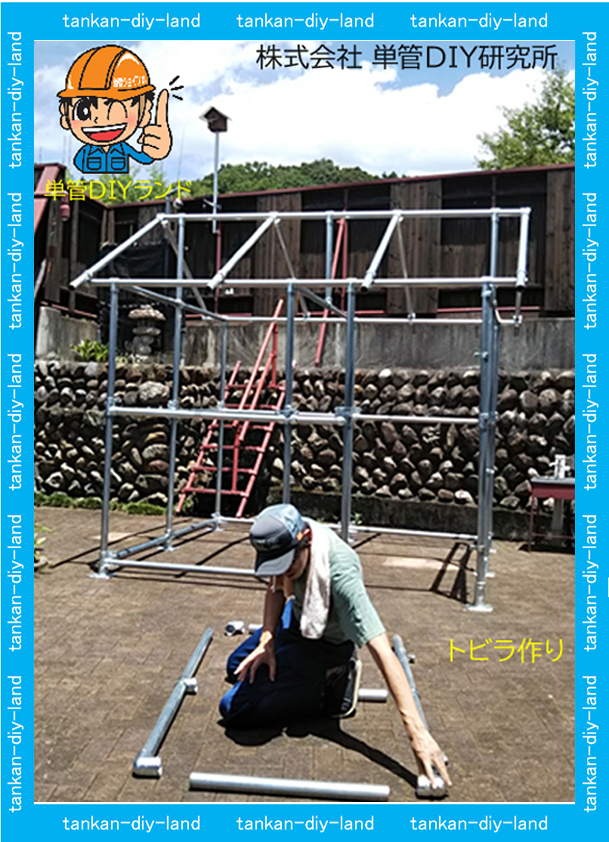

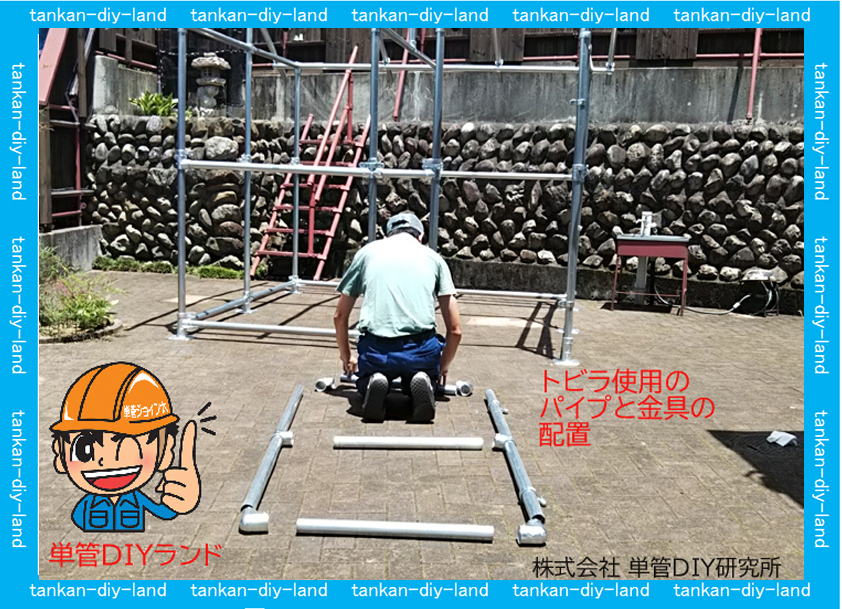

トビラ製作開始(平な所で組立)

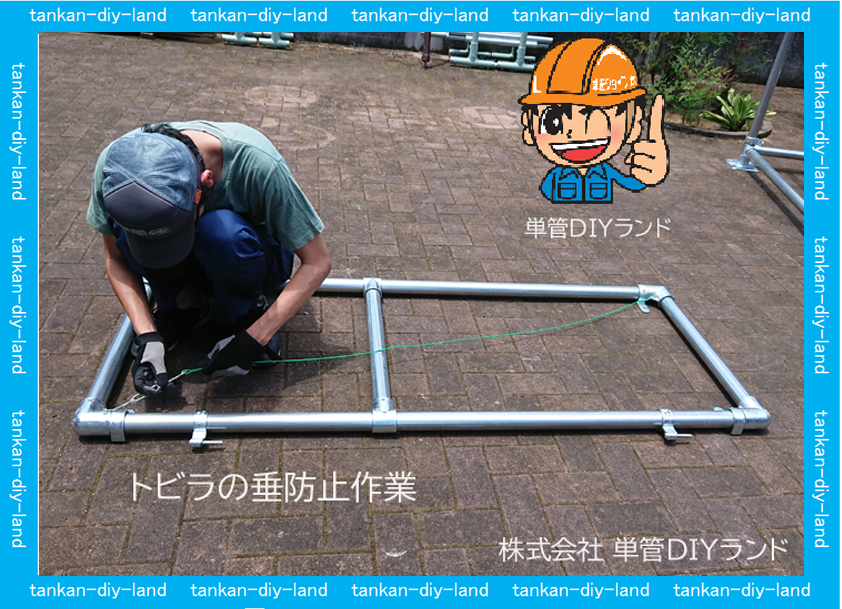

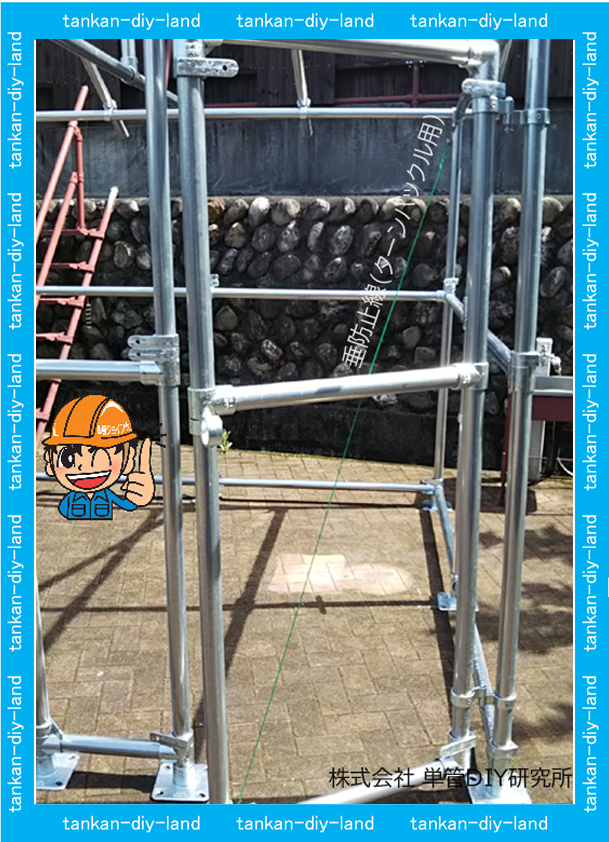

トビラの垂れ防止に筋交い方向にターバックルとワイヤーで吊って置く。

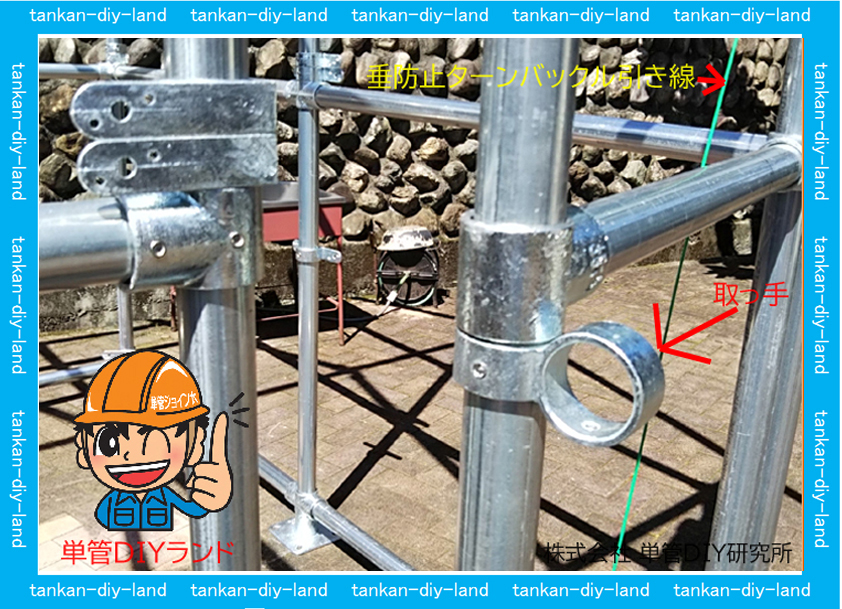

トビラの取ってとして(B-2X)を付けてみた。

トビラが完成、小屋にセッチング

ウエスタンラッチ(カインズホーム購入) ウエスタンラッチの詳細は カインズホーム リンク

ドリルビスとは、薄い鉄板に穴を空けながらネジを締め込み止めるビスです。

金具取付には、ドリルで下穴3.8mm貫通させてドリルビスM4-16mmでネジを切りながら締め付け固定する。

LABO金具と金具の接続に便利な角根丸頭ボルトをお勧めします。

作業性が良い角根丸頭ボルトセット(M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

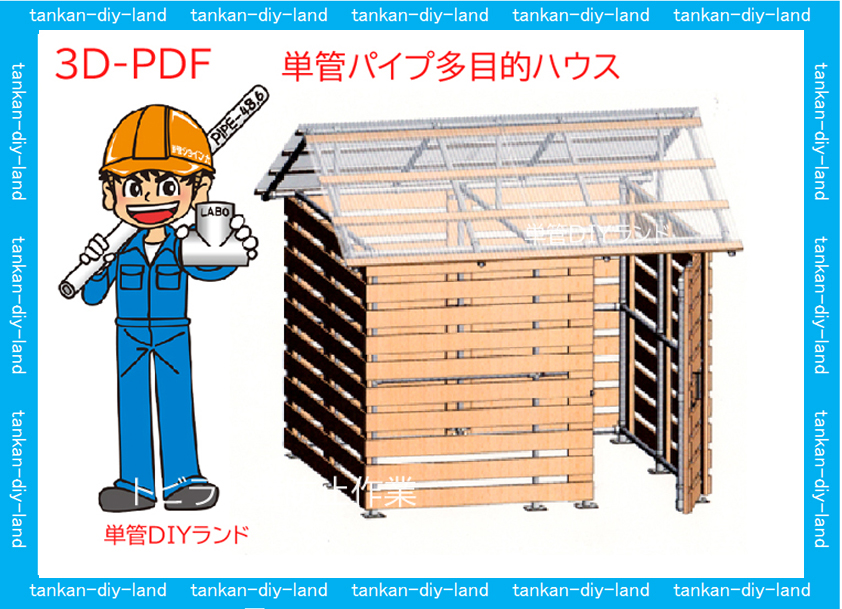

3D-PDFでくるくるまわして中まで確認できます。

単管パイプ小屋 テントタイプ  (垂木と束の場所が同じ骨組み)

サッシ類も以外と取り付け簡単です。

単管パイプ小屋にアルミサッシの取り付け枠金具(D-1Z)四角で(SPF材)木ネジで固定

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

単管パイプ専用吊バンド(J-TB)使用例

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

単管パイプキャップのZAN(ザム)鋼板とは(ほぼ錆びないと言われる画期的な鉄板)単管パイプとほぼ同じ材質です。

LABO protection cap K-1C(CR)  とは

保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

アルミサッサイの取付方動画

注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプの多目的小屋

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

パイプと木材の直付け接続金具(J-1S)

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

単管金具通販 メーカー直販サイト LABO(ラボ) 金具   株式会社 単管DIY研究所

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

LABO金具は木材との相性を考えた金具です。『バシット、ツライチ

パイプと木材の直付け接続金具(J-1S)

単管パイプ目隠し板塀『自由柱(背柱)タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)



単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ専用吊バンド(J-TB)使用例



木材を固定用に、中間支柱は(D-1B)端は(D-1)使用

単管パイプ小屋

単管パイプ小屋

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・

LABO金具と単管DIY工作類

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)

金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg)

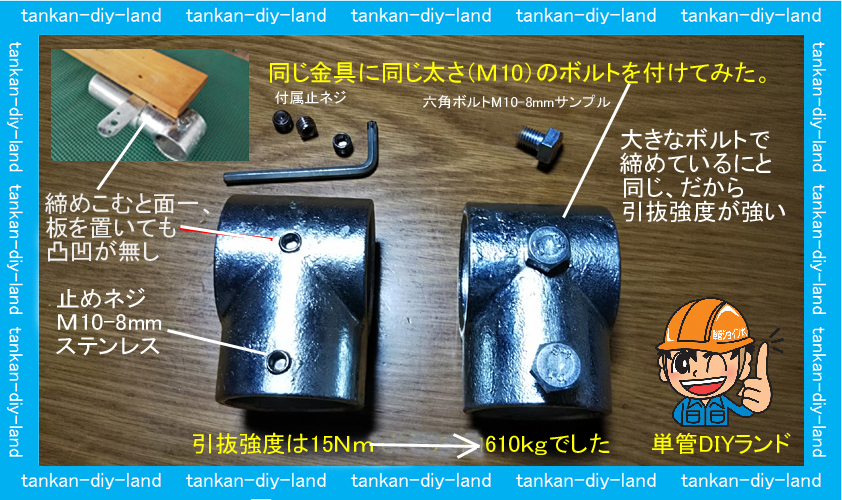

同じ金具に同じ太さの(M10)のボルトを着けてみた。

選ぶならどっち・・・・・肉厚2.4mmは一般炭素鋼管(JIS G-3444) と 肉厚1.8mm高張力炭素鋼鋼管

単管パイプの強度 肉厚1.8と2.4mm 選ぶなら軽くて作業性が良く強度も強い1.8mmですよ!!!

単管パイプの強度とは・・・両端支点モーメント(中間荷重・たわみ)で荷重を取り去ると、元に戻れる最大荷重のこと。

単管パイプ選ぶならどっち

単管パイプのマーキングの確認

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
