倉庫内を手軽に、あっちにこっちに移動出来て便利なパレット台車。組立簡単、見た目もキレイ、自慢したくなるDIY
お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！
単管パイプパレット台車（耐荷重約500㎏）キャスター150（耐荷重160kg)タイプ4個使用

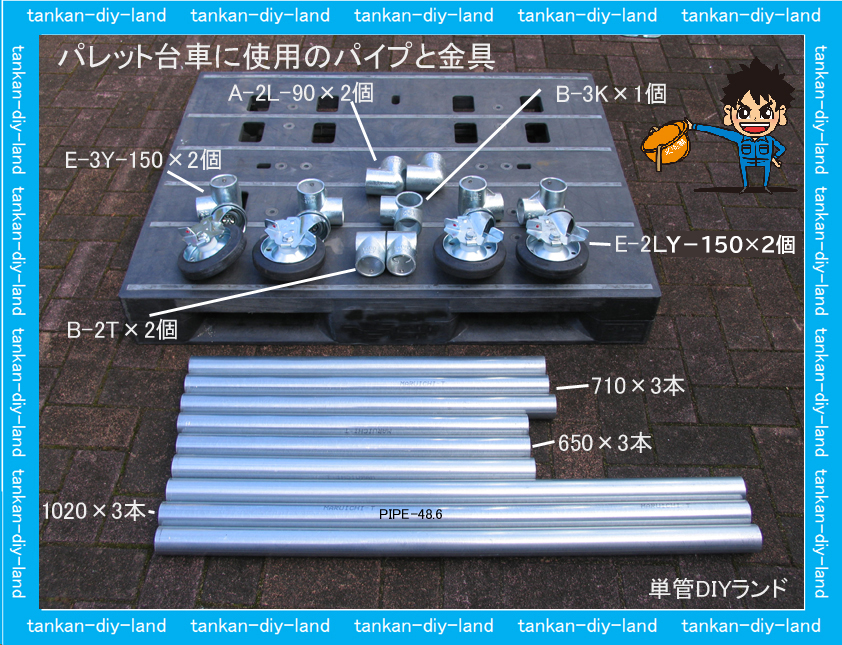

使用金具とパイプの長さと本数

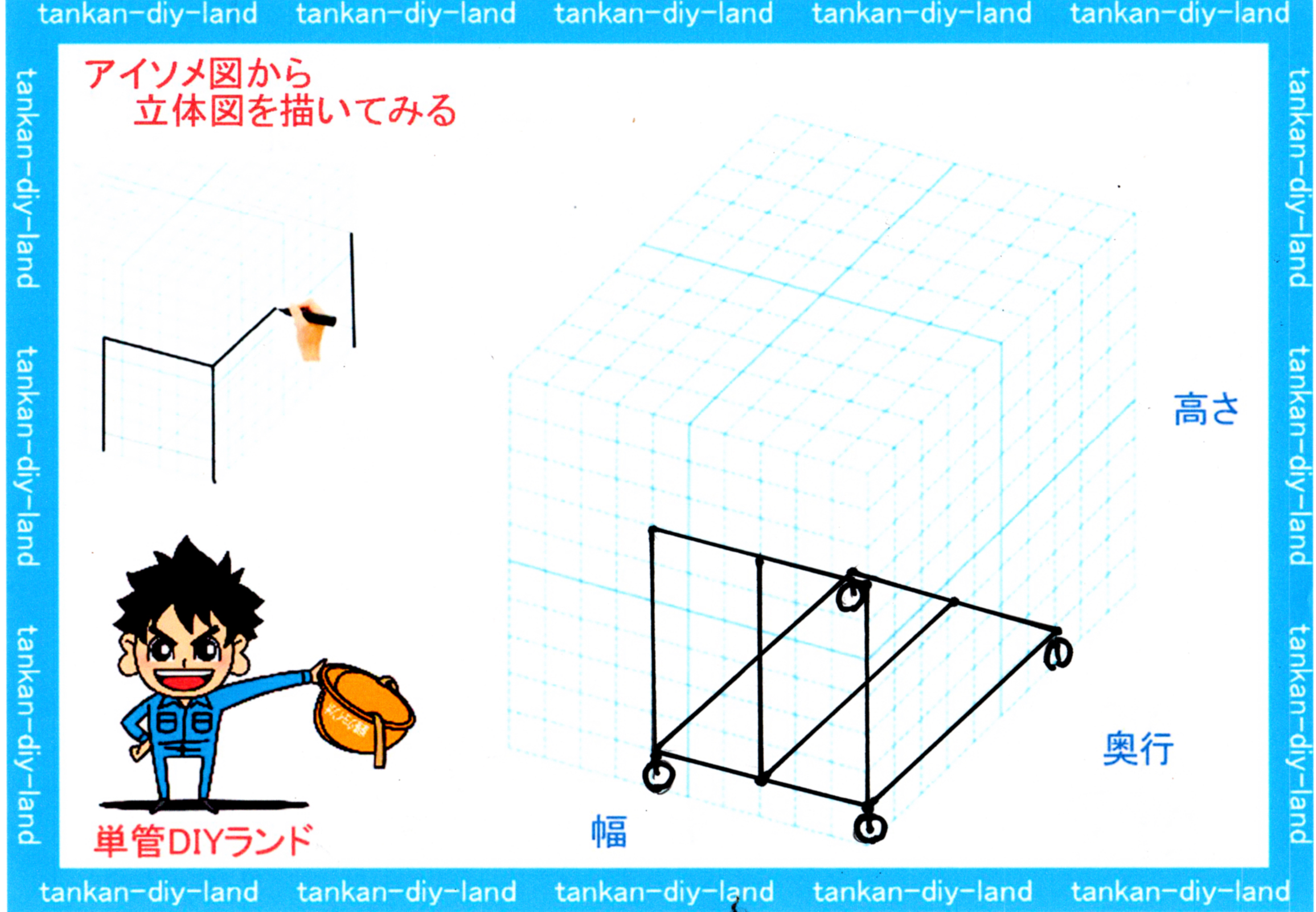

製作前に・・・・単管パイプパレット台車のアイソメ立体図で金具とパイプの拾い出し。

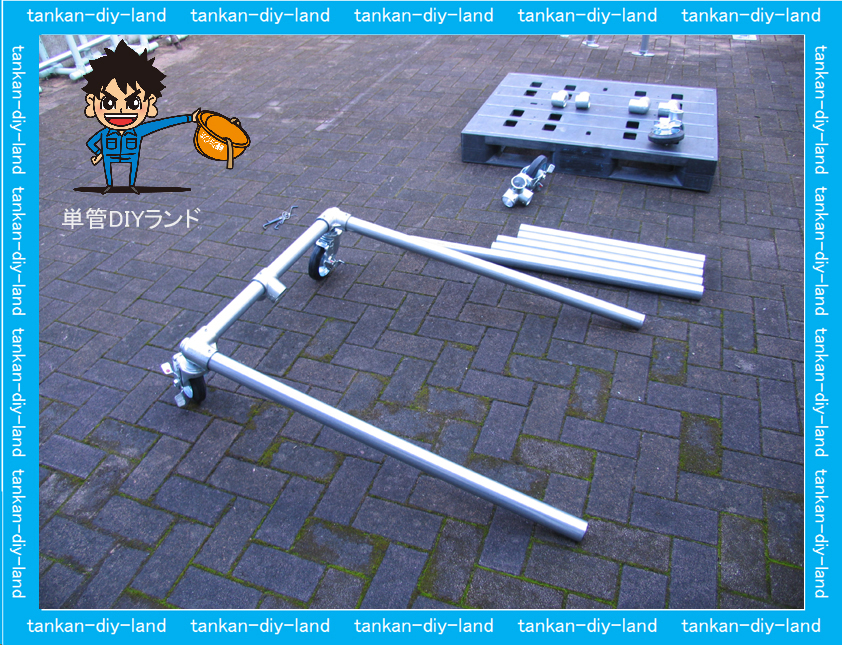

①組み立て開始

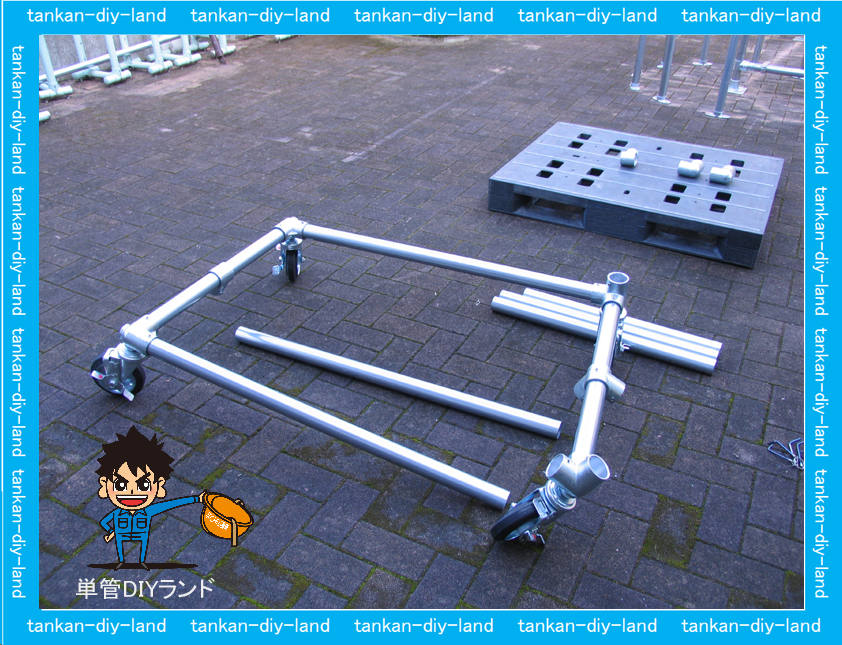

②組み立て

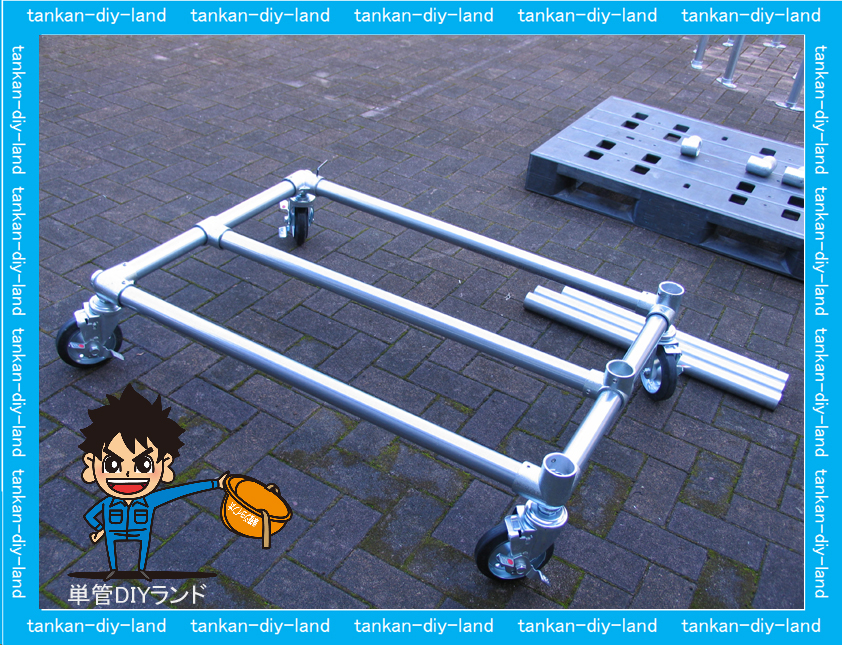

③組み立て

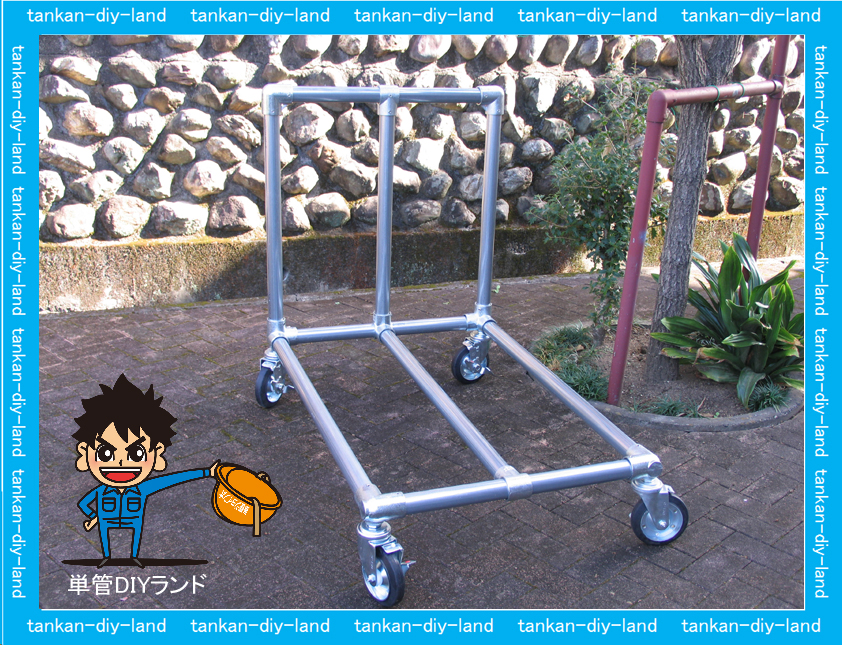

骨組完成

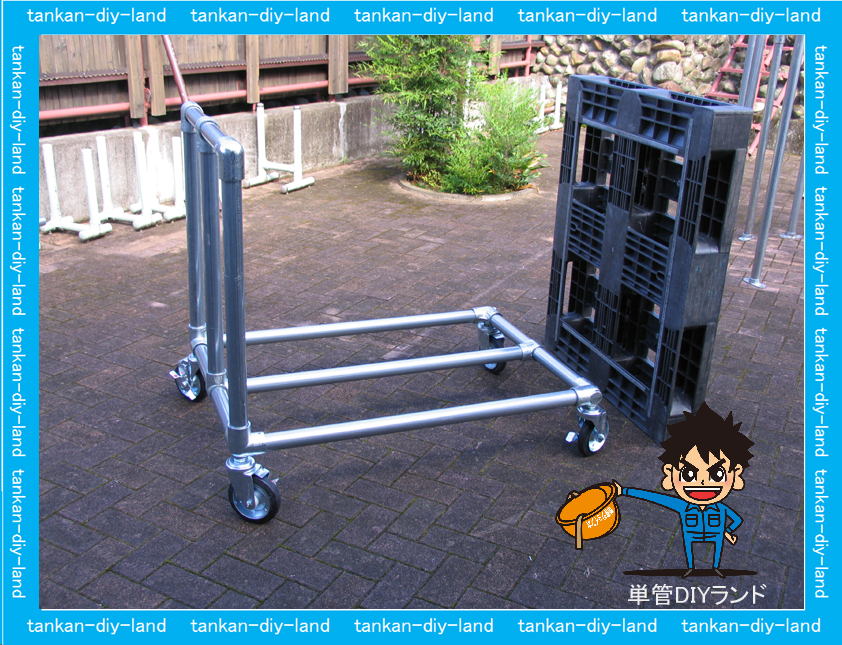

パレットを乗せて完成
最大耐荷重約500kg（耐荷重160kgタイプキャスター×4個使用）
※ 耐荷重を株式会社ナンシン様HP「キャスター使用上のご注意」の計算より修正致しました。 2022/2/8
キャスター荷重計算 総荷重 = 1ヶ当たリの許容荷重 x 4 x 0.8
↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓
