棚板無しの部品棚?! 野菜用コンテナ24箱分! 仕掛けをお教えいたします! 単管DIYランド

野菜用コンテナを直接置けるから、棚板必要なし! 丈夫な単管パイプとLABO金具なら、お手軽・簡単・便利なDIYが可能です!!

ショッピング~商品のご注文から到着まで・・・お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。

野菜用コンテナを直接置けるから、棚板必要なし! 丈夫な単管パイプとLABO金具なら、お手軽・簡単・便利なDIYが可能です!!

単管工作金具の予算、多くの工作物の使用金具が解る Google画像へリンク

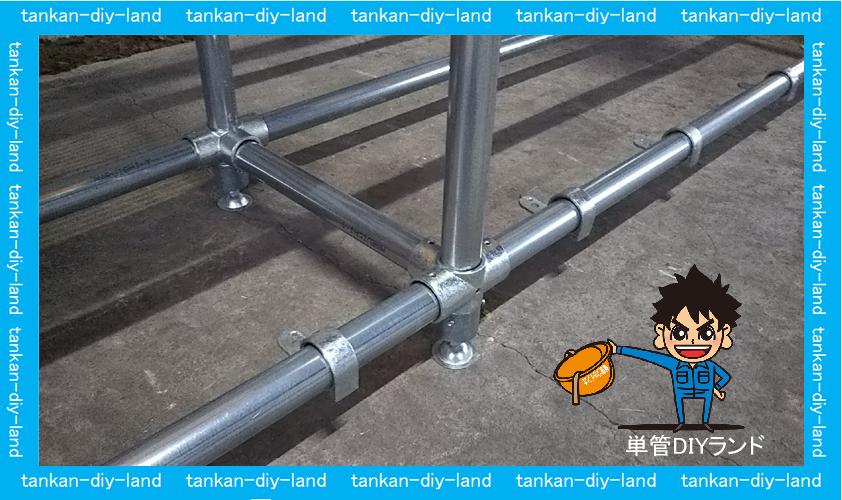

棚板不要の仕掛けはコレ! 片側サドルベース金具【D-1SB】が直接、野菜用コンテナを支えるから! 取り出し易い様に、斜めに取り付けています。№ 88320210721

アイソメ立体図で金具の拾い出し  『足場パイプを、仮設資材から建築資材へ導くLABO金具』

アイソメ図をご利用の方は、こちらからコピーかPDFをダウンロードして、工作物のイラスト立体図描きをご利用下さい。 (アイソメ図用紙  A4- PDF)

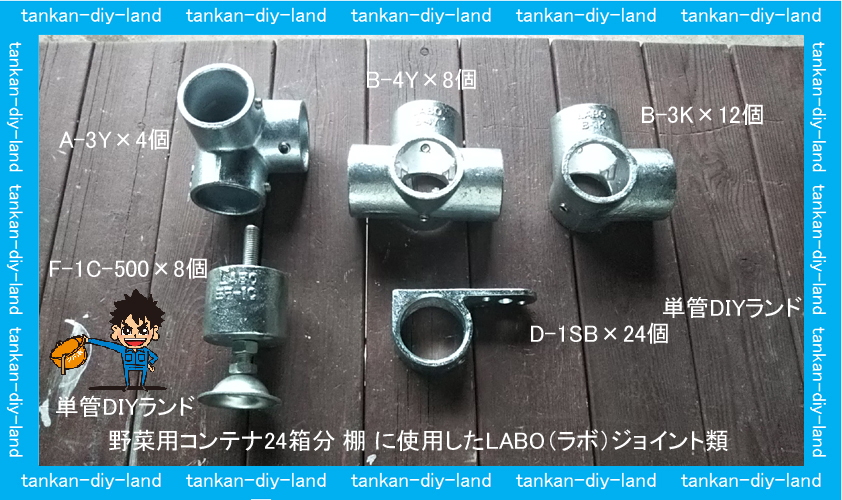

棚板無しの部品棚?! 野菜用コンテナ24箱分に使用したLABO(ラボ)ジョイント類と数量

棚板無しの部品棚?! 野菜用コンテナ24箱分に使用部材、単管パイプの長さと数量・金具の種類と数量

足元は、水平調整金具【F-1C-500】を使っています。

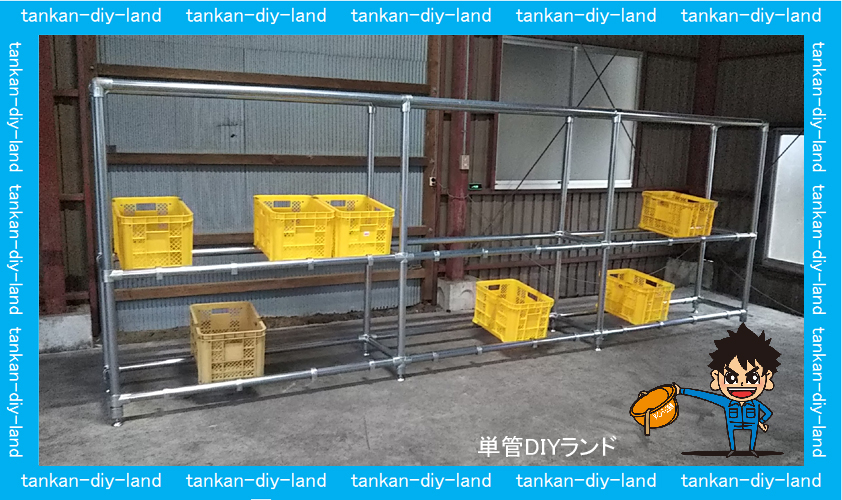

斜めコンテナ置きで、中が見やすく、取り出しも楽な、棚板も省いた、単管パイプ LABO 棚

野菜用コンテナ24箱分の、棚板無し部品棚の完成!右側からシャッター

単管パイプの骨組み、横側

野菜用コンテナ24箱分の、棚板無し部品棚の完成!左側からシャッター  『足場パイプを、仮設資材から建築資材へ導くLABO金具』

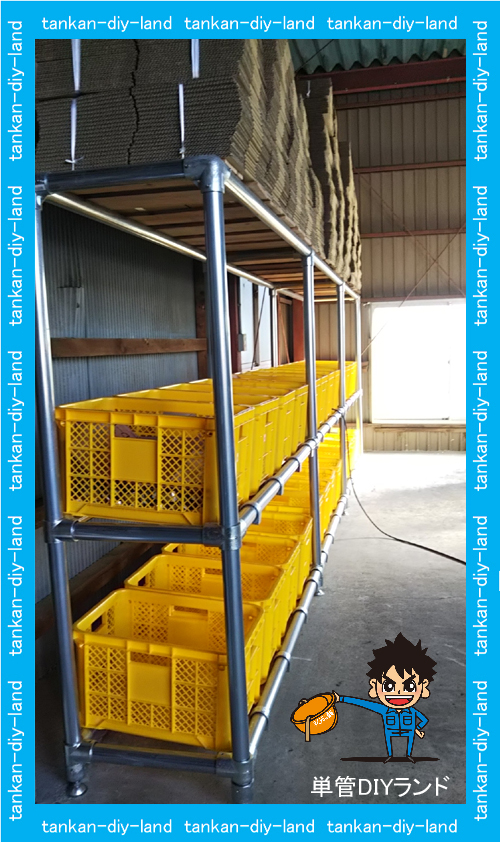

野菜用コンテナ24個とダンボール用の部品棚の完成(1コンテナ約50kg、部品重量の予定総重量1.2t)

野菜用コンテナ24個とダンボール用の部品棚の完成

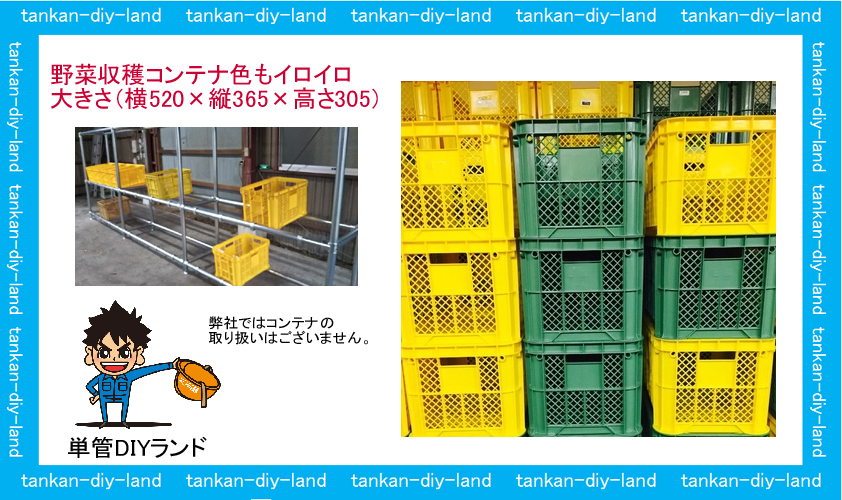

弊社では、野菜用コンテナの取り扱いはございません、お近くのホームセンター等でご覧下さい。

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

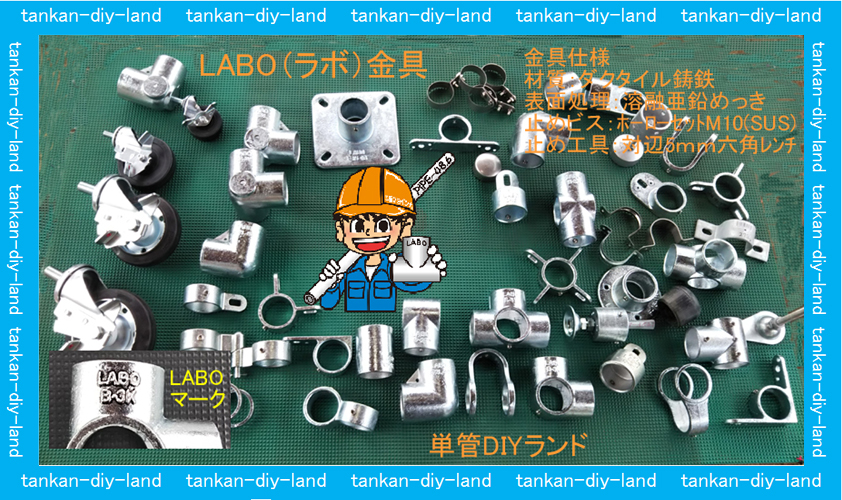

融亜鉛めっき仕上げの LABO(ラボ)金具    『足場パイプを、仮設資材から建築資材へ導くLABO金具』

LABO(ラボ)金具類でこんな物もできます。

LABO(ラボ)金具ではこんな物も出来ます。

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

ZAM(ザム)材とは  単管キャップ(K-1C)の材料 ZAM(ザム)鋼板というめっき・・・日新産工(株)

LABO protection cap K-1C(CR)  とは

保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプの多目的小屋

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

パイプと木材の直付け接続金具(J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

単管金具通販 メーカー直販サイト LABO(ラボ) 金具   株式会社 単管DIY研究所

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

単管パイプの肉厚1.8mmと2.4mmの性能比較

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)
