掲揚ポール

組立・解体簡単 簡易型にもなる 掲揚ポール 組立方法の説明画像もご覧ください(その他-7)単管パイプでつくる



組立て方法ご紹介(画像)                                                   ※組立順の説明書ではございませんので、お客様の工夫でお作りください。                               ※画像を一つずつクリックして大きくしてご覧ください。



組立て方法ご紹介(動画)                                                   ※組立順の説明書ではございませんので、お客様の工夫でお作りください。                               ※三角の再生ボタンをクリックしてご覧ください。

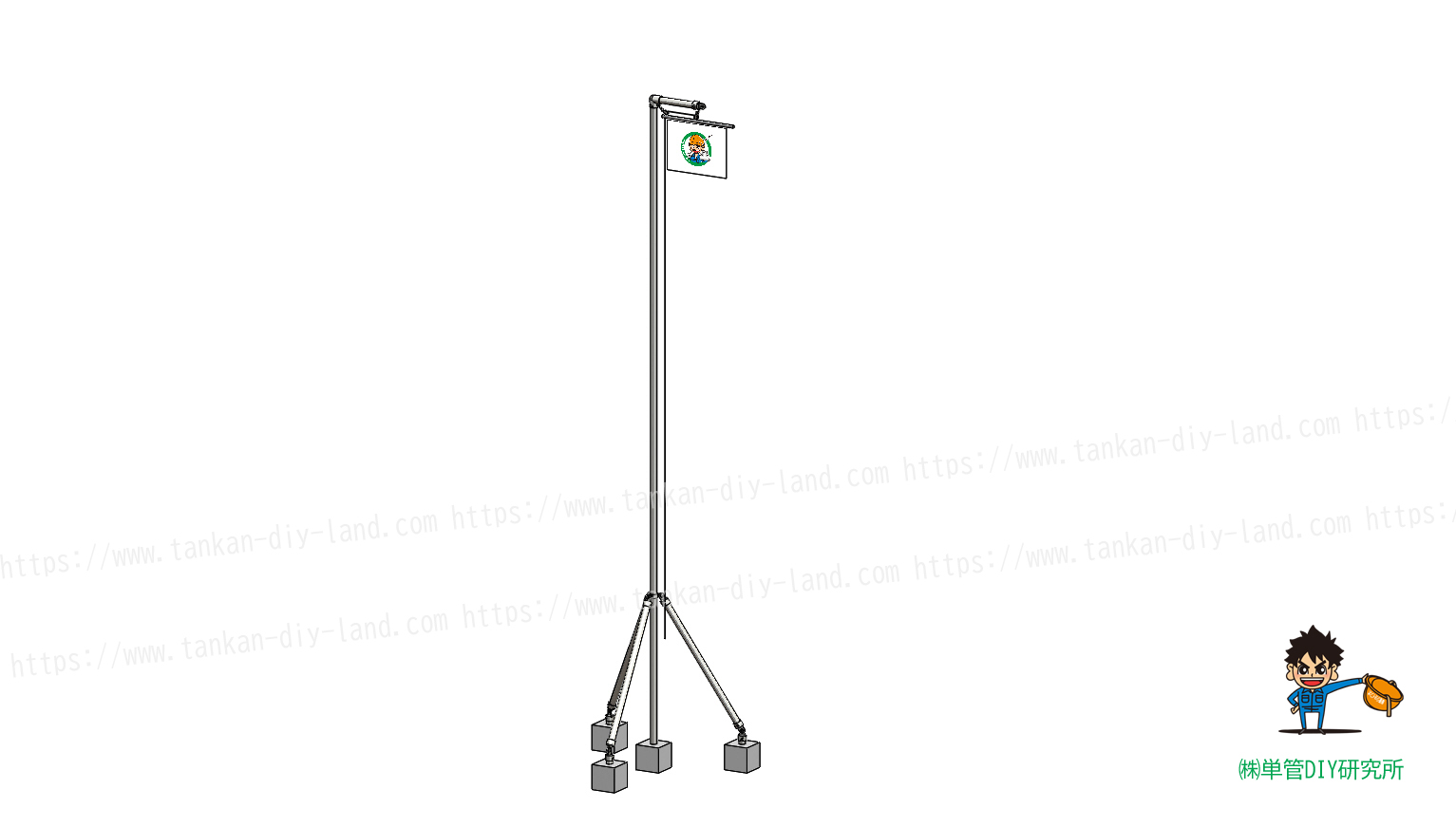

掲揚ポール製作 参考資料

いつも旗が広がっている状態で掲揚できるポールもLABO金具でDIYすることができます。 単管パイプとLABO金具ならガッチリ丈夫に出来上がりますので、風にも強い掲揚ポールになります。 上記参考図では基礎に設置していますが、足元を 端末ボルト止め金具【D-1E】や 保護キャップ【K-1C(CR)】 等にすれば簡易型、置き型の掲揚ポールにもなります。 LABO金具は対辺5㎜の六角レンチで組立・解体が可能ですので、不要な時はササッとバラして片付けておくことも簡単なのもポイントです! 作りやすい使いやすいLABO金具をぜひご利用ください!



使用金具類

 ① 2方向90度コーナー金具【A-2L-90】 : 1個

 ② 端末ボルト止め金具【D-1E】 : 10個

 ③ 鉄角根丸頭ボルト(M10×25)【M10-25-N】 : 6個

 ④ 3方向120度ボルト止め金具【D-1Y-120】 : 1個

 上記金具類合計価格 約 ¥7,626(税込)

 ※価格は2019/2/6時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

 ・ 基礎ブロック等 : 適宜

工具類

 ・ 対辺5mm六角レンチ等

 ・ M10用 ( 対辺17mm ) スパナ等

 ※ 各単管パイプの寸法、斜めに取り付ける単管パイプの数量等は設置場所・環境に合わせて調整ください。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら
